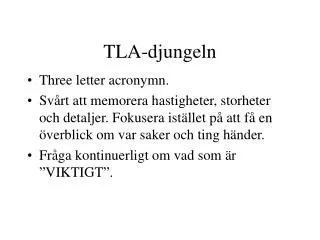

  1. TLA-djungeln • Three letter acronymn. • Svårt att memorera hastigheter, storheter och detaljer. Fokusera istället på att få en överblick om var saker och ting händer. • Fråga kontinuerligt om vad som är ”VIKTIGT”.

  2. kilo, Mega, Giga och TeraHur stort som helst • kB = 210 Byte dvs 1024 Byte • kb = 210 bitar dvs 1024 bitar • En Byte innehåller alltså 8 bitar! • MB = 220 Byte dvs 1048576 Byte • GB = 230 Byte dvs 1073741824 Byte • TB = 240 Byte dvs 1099511627776 Byte

  3. Överblick av hårdvaranDatorlådan • Fulltower, Midi ATX, µATX, Barebone • Nätdel 350 W, 300 W, 250 W • 5¼” platser (Cd-rom, DVD) • 3½” platser (floppy, Hårddisk) • LEDar, högtalare och switchar

  4. Moderkortet • Fysisk utformning enligt olika standarder (AT, ATX,µATX) • ATX vanligast µATX på lab • Socket, bestämmer vilken processor som kan anslutas • Socket A (AMD) • Socket 478 (Intel)

  5. Moderkortet II • P/S 2, seriell- och parallellport • Stöd för expansionskort (Bussar) • IDE • AGP 4X • PCI • Fire Wire (IEEE 1394) • USB (1.1, 2.0)

  6. Moderkortet III • Allt fler moderkort kommer numera utrustade med Grafikkort, Ljudkort och Nätverkskort. • DIMM socklar för minnesanslutning • DDR? SDRAM? RDRAM? PCxxxx?

  7. Hastigheter • Klockfrekvens x bredd • 64 bits @ 100 MHz • Antal bitar per sekund • 150 Mb/s • Söktid • 8 ns • Latens • 2.5

  8. Prestanda – Bilar • Volvo S 60R • 300 hk • 400 Nm • 5 cylindrar 2,5 l • 0-100 km/h 5,9 s • Toppfart 250 km/h

  9. Prestanda - Processorer • Intel Pentium 4 • Klockfrekvens 2,26 GHz • 32-bitars ordlängd • 512 kB L2-cache • Systembuss 133 MHz • FSB 533 MHz

  10. Processortillverkare • Intel(PC), AMD(PC), PowerPC(Mac) • AMD har bättre prestanda än motsvarande Intel-processor i vissa tester. AMD säljs även till lägre priser, men anses vara varmare. • Då Intel är marknadsledande stöds dess produkter av fler tillverkare. (ett stort problem förr) • Räkna även in moderkortets pris i uppgraderingskostnaden (AMD billigare)

  11. Minnet • Används för att lagra data och instruktioner tillfälligt (flyktigt, volatile) eller permanent. • Elektriskt (ROM,RAM,EEPROM) • Magnetiskt (Floppy, Hårddisk) • Optiskt (CD-ROM, DVD)

  12. RAM (Random Access Memory) • Flyktigt elektriskt minne, snabbt, dyrt, icke sekventiellt (RANDOM). • SIMM, DIMM, RIMM = Fysiska anslutningar • Olika RAM-tekniker • DRAM (Dynamiskt RAM) Refresh, billigt, hög packningstäthet • SRAM (Statiskt RAM) Snabbt, dyrt

  13. RAM-minne 2 • När ett program körs finns det i RAM-minnet. • När strömmen till datorn slås av töms minnet. • Vid uppstart läggs många hjälpfiler in i minnet.

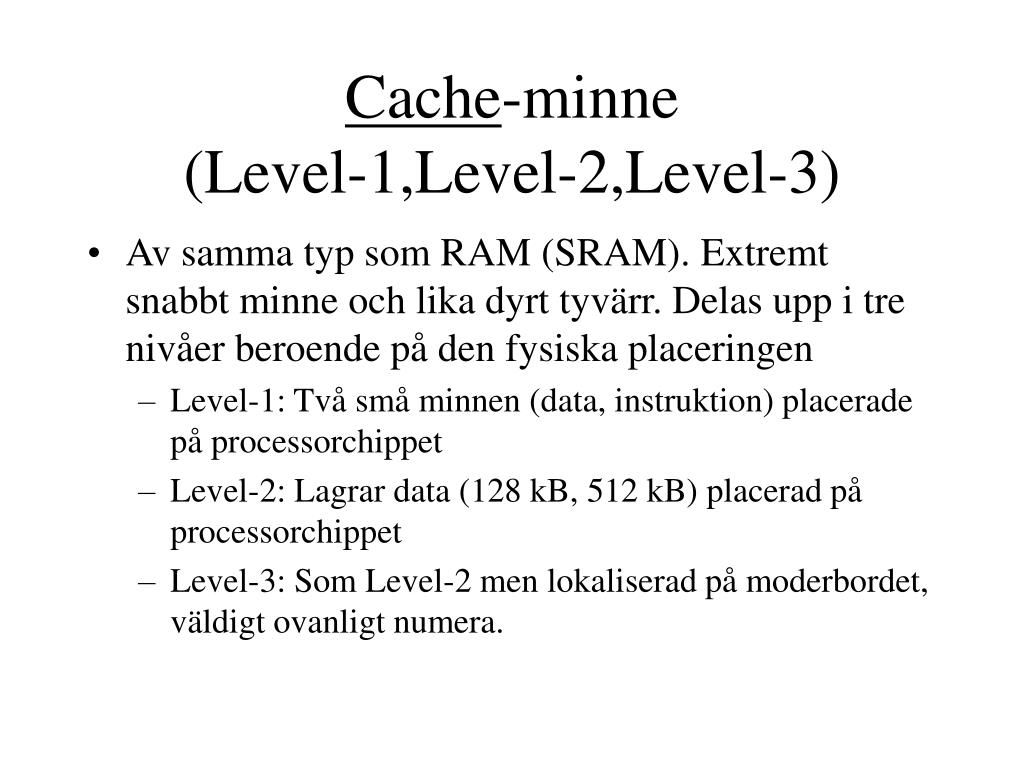

  14. Cache-minne (Level-1,Level-2,Level-3) • Av samma typ som RAM (SRAM). Extremt snabbt minne och lika dyrt tyvärr. Delas upp i tre nivåer beroende på den fysiska placeringen • Level-1: Två små minnen (data, instruktion) placerade på processorchippet • Level-2: Lagrar data (128 kB, 512 kB) placerad på processorchippet • Level-3: Som Level-2 men lokaliserad på moderbordet, väldigt ovanligt numera.

  15. Cache-minne II • Tekniken används även på bl.a. hårddiskar. • Lagrar frekvent använd information • Mängden begränsas av den höga kostnaden (Pentium vs. Celeron)

  16. ROM(Read Only Memory) • Permanent elektriskt minne som innehåller datorns BIOS, det första som läses vid start av dator. • EPROM, EEPROM, Flash (glöm bort direkt. ) • Uppgradera BIOS, Chippet bör vara löstagbart

  17. Hårddiskar • Magnetiska skivor som lagrar stora mängder data permanent. • Storlekar (ental) GB -> 250 GB • Tänkvärda parametrar • Rotationshastighet (7200,10000rpm) • Accesstid, söktid (ms) • Cache-minne (2 MB, 8 MB) • (Cylindrar, huvuden, sektorer)

  18. Hårddiskar II • Ansluts till moderbordet via IDE, SCSI eller SATA-bussen. • Diskkrasch, innebörd? • RAID-0 och RAID-1 • Fysiska storlekar på 3½” eller 5¼” • Används i nödfall av datorn som RAM, vilket leder till långa väntetider och oljud från hårddisken.

  19. CD-ROM, CD-R, CD-RWDVD-ROM, DVD-R, DVD-RW • Optiskt lagringsmedium ”Permanent” • CD (650MB, 700MB,800MB) • RW- ReWritable, går att bränna om. • Hastighet (24x) • DVD (4,7 GB) • Samma teknik som CD fast med högre packningstätet och fler lager.

  20. Hur påverkar detta mig? • Prestandamässigt är RAM det bästa sättet att höja datorns prestanda/satsad krona. • 128MB (64) – www, e-post, Win 98 • 256MB – XP, Spel • 512MB – Ljud och bildredigering • Cache-minnet påverkar processorns fart i hög utsträckning

  21. Bussar IDE (HD, FD) PCI (tilläggskort) AGP (grafikkort) USB (kamera, mus mm.)

  22. I/O-bussar • Bussar används då datorns olika delar skall kommunicera med varandra (ej RAM-minnet). • Kompatibilitet • Fysisk (sockel, datorlåda) • Elektrisk (AGP -> AGP 4x) • Hastighet (MHz)

  23. Systembussen • 100, 133, 166 eller 200 MHz • Används för att ansluta processorn till moderkortets chipset och till datorns RAM • Benämns även ibland som ”Front side”-buss • Styr även RAM-minnets arbetsfrekvens

  24. IDE(Integrated Device Electronics)EIDE (Enhanced IDE) • Används för att ansluta Hårddiskar och CD-rom enheter. (2 st 40 pinnars kontakter ) • Används även för att ansluta diskettstation ( 1st 34 pinnar ) • ATA 33 (33,3 MB/s ) • ATA 66 (66,7 MB/s )

  25. ATA 100 (blå kontakt), ATA 133 (gul kontakt), ATA 66 (svart) • Gäller även kablar! • Seriell ATA (SATA) kommer dock snabbt pga • Högre överföringshastighet 150 MB/s • Stöd för Hot Swap • Lång, rund och smal kabel 

  26. PCI-bussen • Vanligaste bussen för periferienheter såsom ljudkort, nätverkskort m.m. • Plug and play-stöd • Relativt hög överföringshastighet

  27. AGP (Advanced Graphics Peripheral bus) • AGP är en modifierad, men helt fristående variant av PCI-bussen. • AGP 1X, 2X, 4X, 8X och Pro • Används enbart för grafikkort

  28. USB och IEEE 1394 • Universal Serial Bus finns i dagsläget i två standarder • USB 1.1 Ström, Hot Swap, PnP, upp till 127 enheter samt hastigheten på maximalt 12Mbps • USB 2.0 som ovan fast 400 Mbps • Fire Wire (Mac) IEEE 1394 (PC) • 63 enheter, 400Mbps

  29. Vad räcker dessa seriella bussar till för? • USB 1.1 – 12Mbps • Scanner, USB-minne(128 MB), Digitalkamera, Mus, Tangentbord m.m. • USB 2.0 och Fire Wire – 400 Mbps • CD-ROM/R/RW, DVD-ROM/R/RW, Hårddiskar, DV-kamera, USB-minne (>256 MB)

  30. SCSI [scuzzy]-bussen • Small Computer System Interface • Används för att ansluta hårddiskar och andra enheter med snabba överföringshastigheter. • Fördelar: Hastighet, belastar ej processorn, 7 eller 15 enheter. • Nackdelar: Pris, många standarder. • Används mestadels i servrar

  31. Sammanfattning • Utvecklingen av nya varianter på de befintliga bussarna blir lidande p g a behovet för bakåtkompatibilitet. • I dagsläget bör man hålla sig till PCI, > AGP 4x, Fire Wire och USB när man inhandlar komponenter till en PC. • Hårddiskar -> SATA • PCI-Express kommer inom kort

  32. Begrepp • Upp- , Nedladdning • Symmetrisk, asymmetrisk • Full- , Halv Duplex • kbs, Mbs, Gigabit-Lan, WLan • 10-BaseT, UTP, STP, RJ-45 • Hubb, Switch, Router • Brandvägg

  33. Överföringstekniker • Modem – (tele)56 kbit/s • (A)DSL – (tele) 8Mbit/s ned, 1Mbit/s upp • LAN – (Ethernet) 10 eller 100 Mbit/s • Kabelmodem (Kabel-TV) 128- 256 kbit/s upp 1,5 - 25 Mbit/s ned • PLC (Elnät) 10Mbit/s • WLAN (802.11b) 11 Mbit/s • FIBER (WDM) 2,5 Gbit/s

  34. DSL (Digital Subscriber Line) • Adsl (assymetrisk) • 1,5 – 9 Mbit/s (totalt) • Vdsl (Kort räckvidd) • 13 – 52 Mbit/s (totalt) -------------------------------------- • Udsl (Universal DSL) ca 2 år bort • Upp till 200 Mbit/s

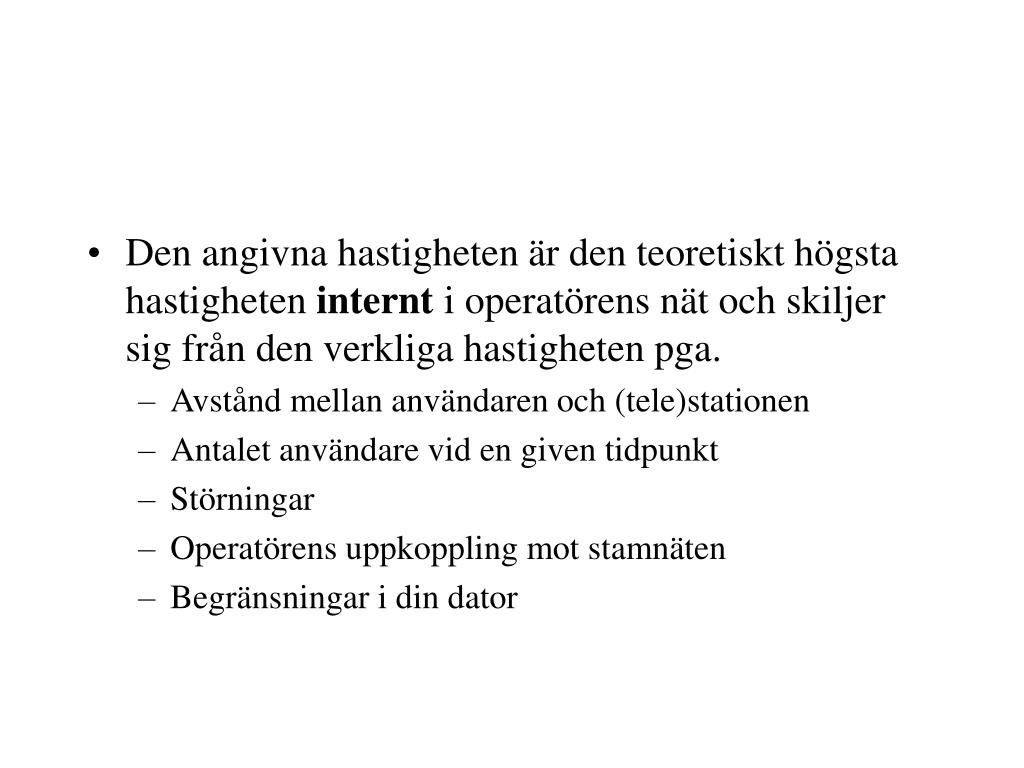

  35. Den angivna hastigheten är den teoretiskt högsta hastigheten internt i operatörens nät och skiljer sig från den verkliga hastigheten pga. • Avstånd mellan användaren och (tele)stationen • Antalet användare vid en given tidpunkt • Störningar • Operatörens uppkoppling mot stamnäten • Begränsningar i din dator

  36. Exempel: Telia 8000 • Anslutningshastighet • Upp till 8 Mbit/s nedströms och 800 kbit/s uppströms* • Genomströmningshastighet • * Nedströms: trafiken från Internet till din dator. Upp­ströms: trafiken från din dator till Internet. Hastigheten kan variera beroende på belastningen i nätet, din utrustning och avståndet till din telestation.

  37. www.tptest.se

  38. Virus • Makrovirus • Inbäddade i word-, excelfiler m.m. • Undviks genom att spara i .rtf eller textformat och därmed inte tillåta makron. • Maskar • Inbäddade i andra program som skickas vidare till adresslista mfl • ÖPPNA INTE BILAGOR DU INTE BESTÄLLT! • Dialers (modemkapare)

  39. Trojaner • Öppnar upp datorn • Skyddar identiteten för hackaren för fortsatta angrepp • Lagra olagligt material • Stjäla bandbredd • DOS-attack

  40. Allmänt om säkerhet • Fast lina attraktivt för, och lättåtkommet för hackare • Tillåt inte anonym login • Lösenord på administratörskonto! • Använd brandvägg, antivirus och uppdatera operativsystemet så ofta som möjligt för att täppa till eventuella luckor. • Undvik Outlook (Express)

  41. Tips på nyttiga gratisprogram • Brandväggar • www.agnitum.com • www.zonelabs.com • Antivirus • www.free-av.com • Spyware • Ad-aware (www.download.com) • Spybot • www.grc.com innehåller nyttiga testprogram som testar sårbarheten mot specifika intrång.

  42. Allmänt • Ta bort tillfälliga internetfiler m.m. Tryck på start och kör och skriv cleanmgr och följ instruktionerna. • Defragmentera hårddisken (Högerklick, Egenskaper, Verktyg) • Endast nödvändiga program i autostart. (msconfig , autostart) • %Temp%

  43. Innan du bygger • Har du alla verktyg • ESD-skydd, skruvmejsel, tång • Har du alla komponenter • Processor inkl fläkt • RAM • Hårddisk • Moderkort • CD-ROM, Floppy

  44. Glöm ej bort följande • Processor och RAM är ESD-känsligast • Processorn skall falla in i fästet. TRYCK EJ!!! • Bestäm dig i förväg vilka enheter som skall vara master resp. slave på IDE-bussarna. • Montera processorn och fläkten på moderkortet innan det skruvas fast i lådan. • Läs igenom hela moment B innan du bygger datorn.
