Presentation Transcript

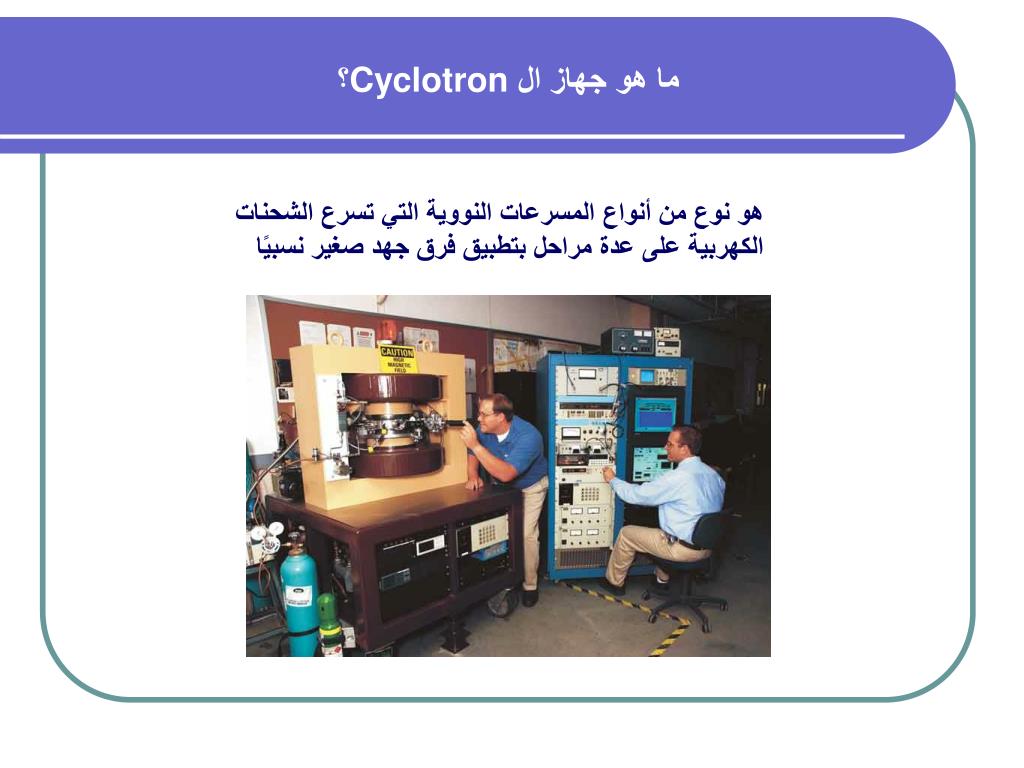

Slide1 l.jpg

ما هو جهاز ال Cyclotron؟

هو نوع من أنواع المسرعات النووية التي تسرع الشحنات الكهربية على عدة مراحل بتطبيق فرق جهد صغير نسبيًا

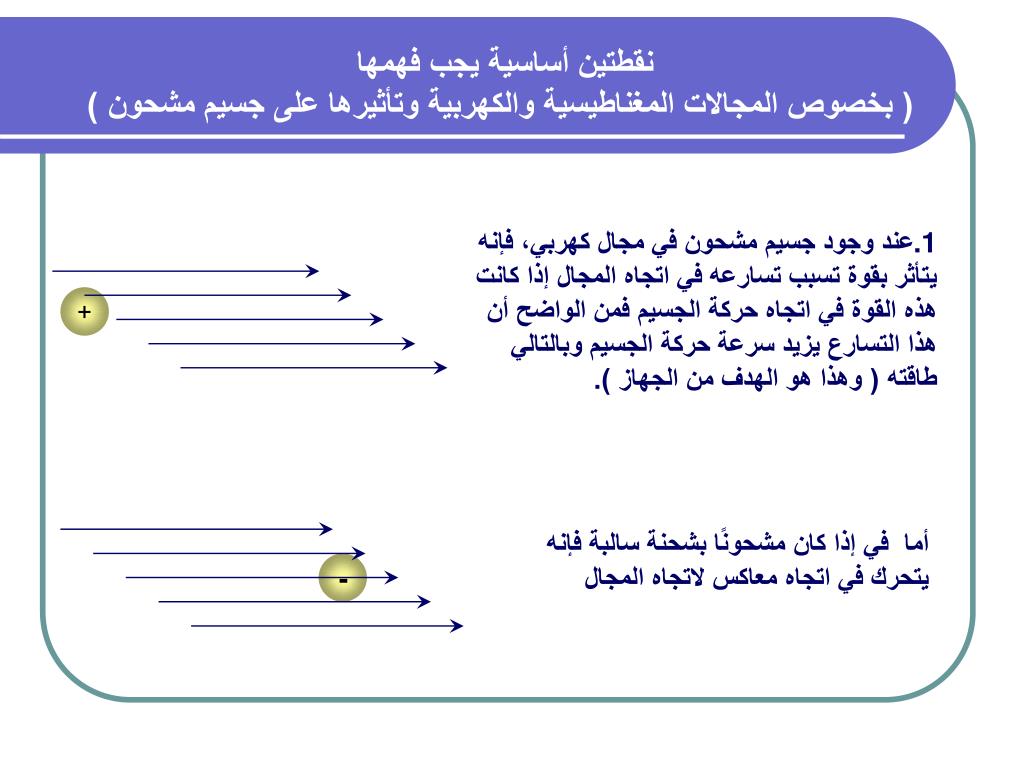

Slide2 l.jpg

نقطتين أساسية يجب فهمها

( بخصوص المجالات المغناطيسية والكهربية وتأثيرها على جسيم مشحون )

  • عند وجود جسيم مشحون في مجال كهربي، فإنه يتأثر بقوة تسبب تسارعه في اتجاه المجال إذا كانت هذه القوة في اتجاه حركة الجسيم فمن الواضح أن هذا التسارع يزيد سرعة حركة الجسيم وبالتالي طاقته ( وهذا هو الهدف من الجهاز ).

+

أما في إذا كان مشحونًا بشحنة سالبة فإنه يتحرك في اتجاه معاكس لاتجاه المجال

-


Slide3 l.jpg

نقطتين أساسية يجب فهمها

( بخصوص المجالات المغناطيسية والكهربية وتأثيرها على جسيم مشحون )

اتجاه المجال المغناطيسي خارج من الصفحة

2- إذا تحرك جسيم مشحون خلال مجال مغناطيسي، فإنه يقع تحت تأثير قوة متعامدة مع اتجاه حركته (أي اتجاه متجه السرعة) ومتعامدة مع اتجاه المجال المغناطيسي. مثل هذه القوة تجعل الجسيم يغير اتجاه حركته دون تغيير سرعته. وهذا يعني أنه في منطقة مجال مغناطيسي واسعة بشكل كافٍ فإن الجسيم سيتحرك في مسار دائري. إن نصف قطر المسار يعتمد على سرعة الجسيم وقوة المجال المغناطيسي.

r

F

+

V


Slide4 l.jpg

D1

D2

تركيب الجهاز

يتكون من قطعتين معدنية مجوفة

( ( two dees D1 ,D2 توضع بحيث تكون الحواف المستقيمة متواجهة ومتوازية ومزاحة قليلاً عن بعضها البعض

تتصل بمصدر فرق جهد متردد

مصدر انتاج الجسيمات

توصل الـ dees بمصدر لفرق جهد متردد ذا تردد عالٍ ينتج مجال كهربي في الفجوة بين الـ dees بحيث عندما يكون D1 سالب يكون D2 موجب وبالعكس

في المنطقة بين الـ dees يوجد مصدر ينتج جسيمات مشحونة


Slide5 l.jpg

S

N

تركيب الجهاز

الجهاز كامل يوضع بين قطبين متواجهين لمغناطيس كهربي يعطي مجال مغناطيسي قوي في اتجاه عمودي على السطح المحتوي على الـ dees

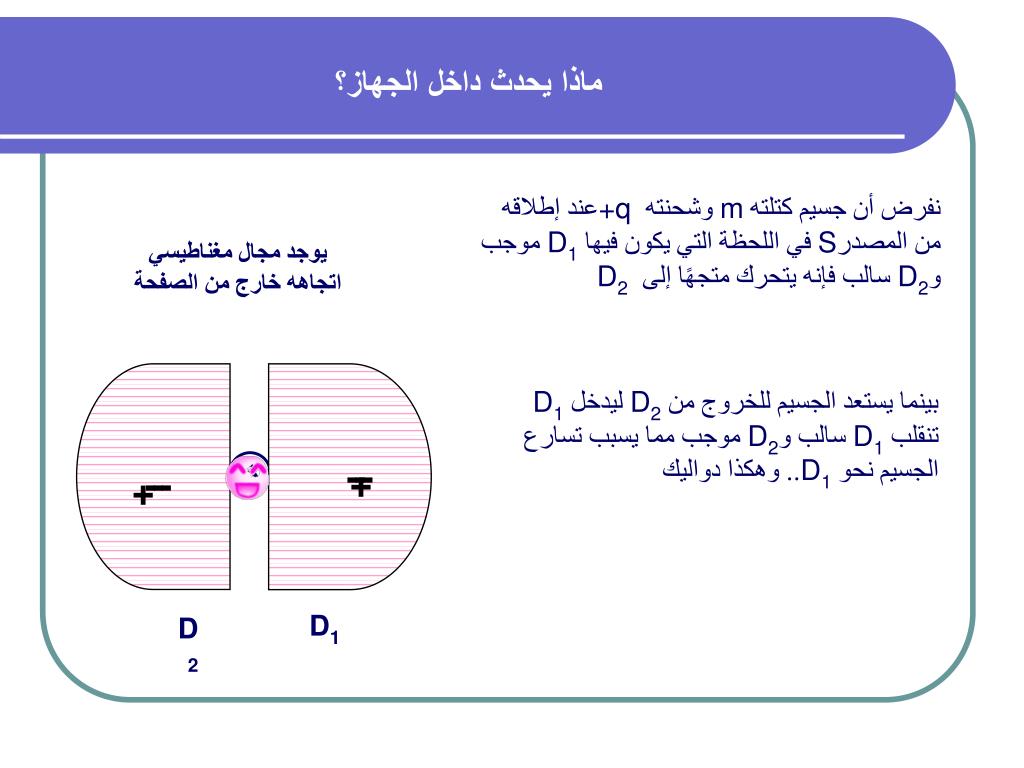

Slide6 l.jpg

D1

D2

ماذا يحدث داخل الجهاز؟

نفرض أن جسيم كتلته m وشحنته +q عند إطلاقه من المصدرS في اللحظة التي يكون فيها D1 موجب وD2 سالب فإنه يتحرك متجهًا إلى D2

يوجد مجال مغناطيسي اتجاهه خارج من الصفحة

بينما يستعد الجسيم للخروج من D2 ليدخل D1 تنقلب D1 سالب وD2 موجب مما يسبب تسارع الجسيم نحو D1.. وهكذا دواليك

ـــ

ـــ

S

+

+

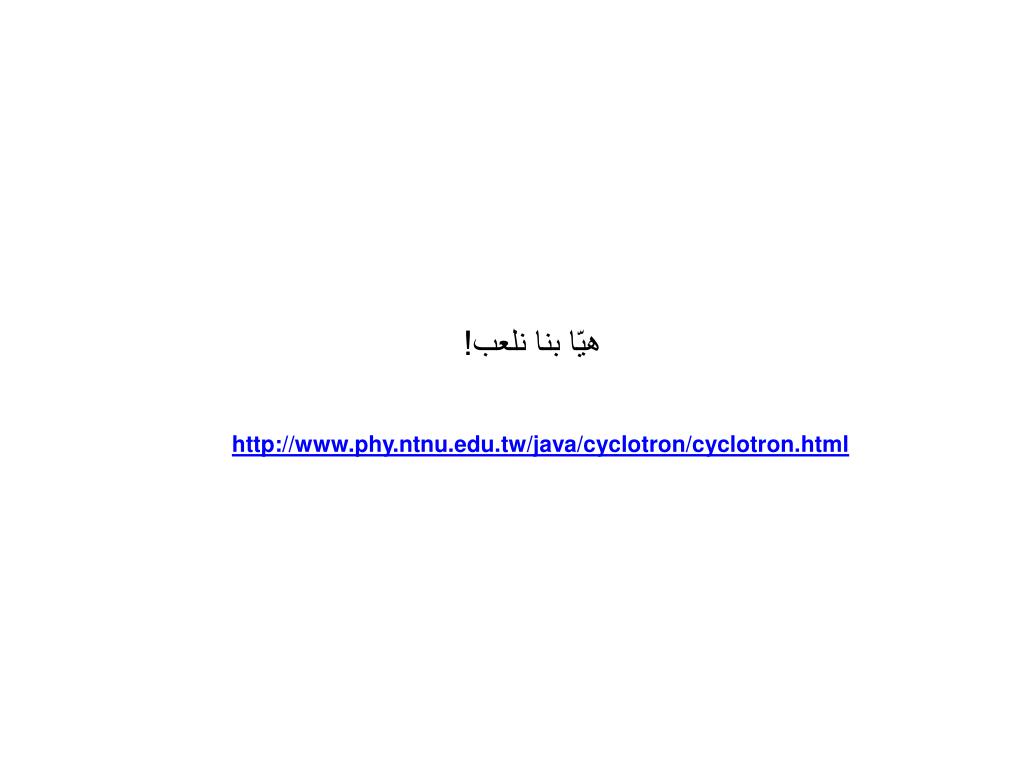

Slide7 l.jpg

هيّا بنا نلعب!

http://www.phy.ntnu.edu.tw/java/cyclotron/cyclotron.html

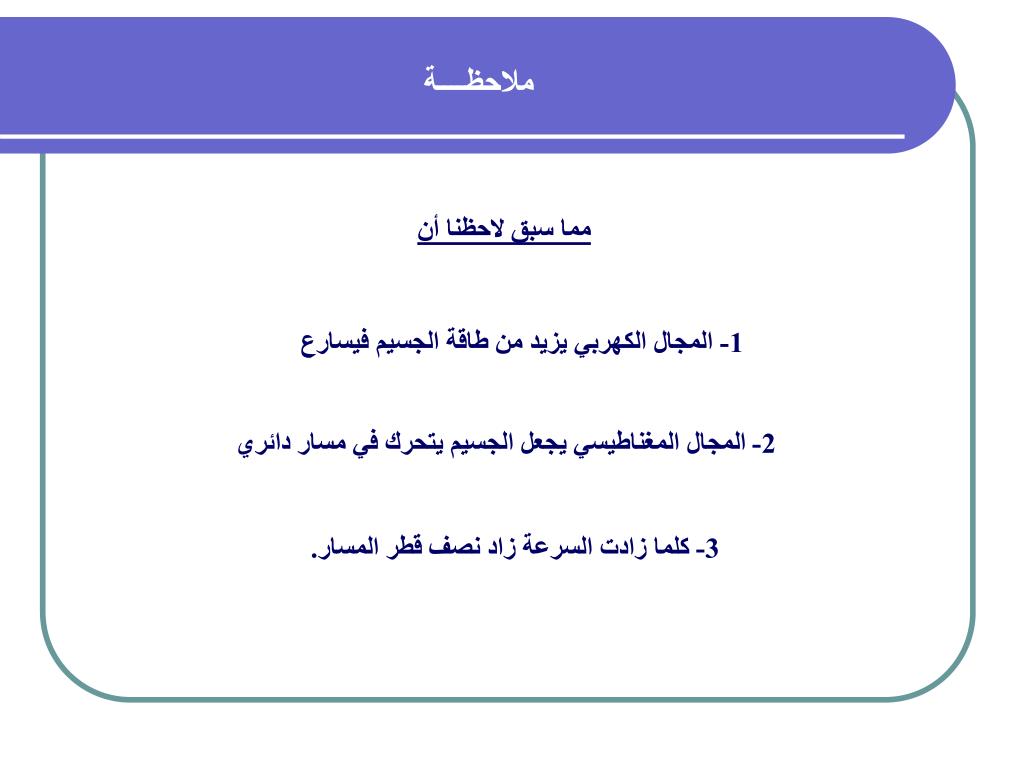

Slide8 l.jpg

ملاحظــــة

مما سبق لاحظنا أن

1- المجال الكهربي يزيد من طاقة الجسيم فيسارع

2- المجال المغناطيسي يجعل الجسيم يتحرك في مسار دائري

3- كلما زادت السرعة زاد نصف قطر المسار.

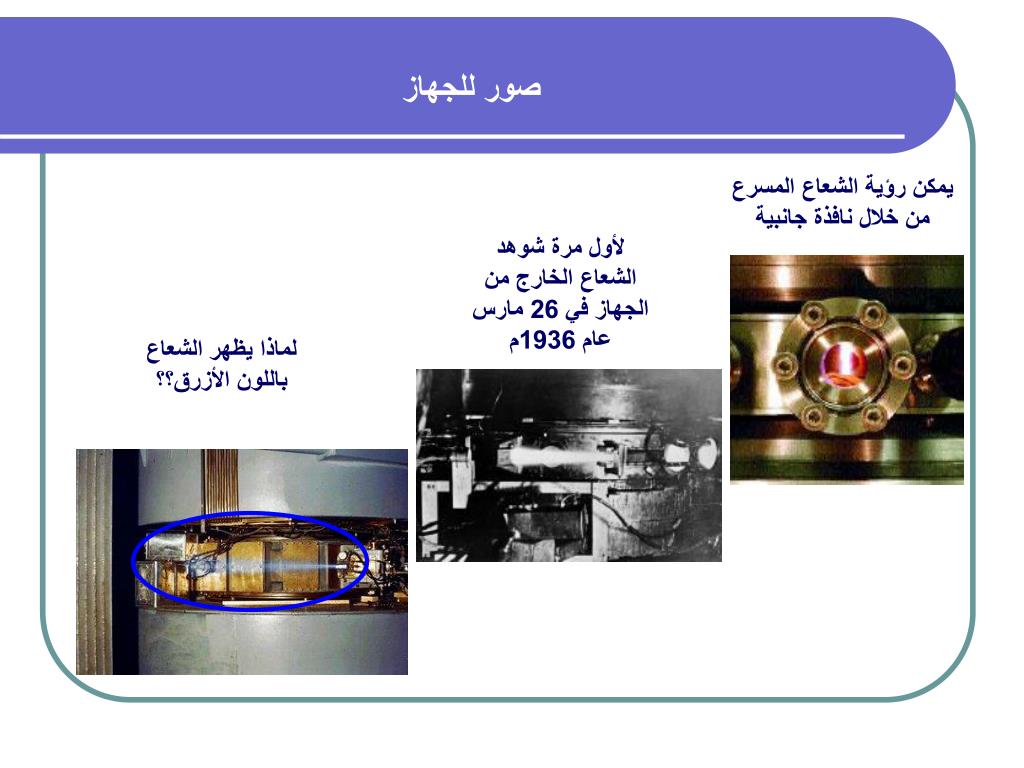

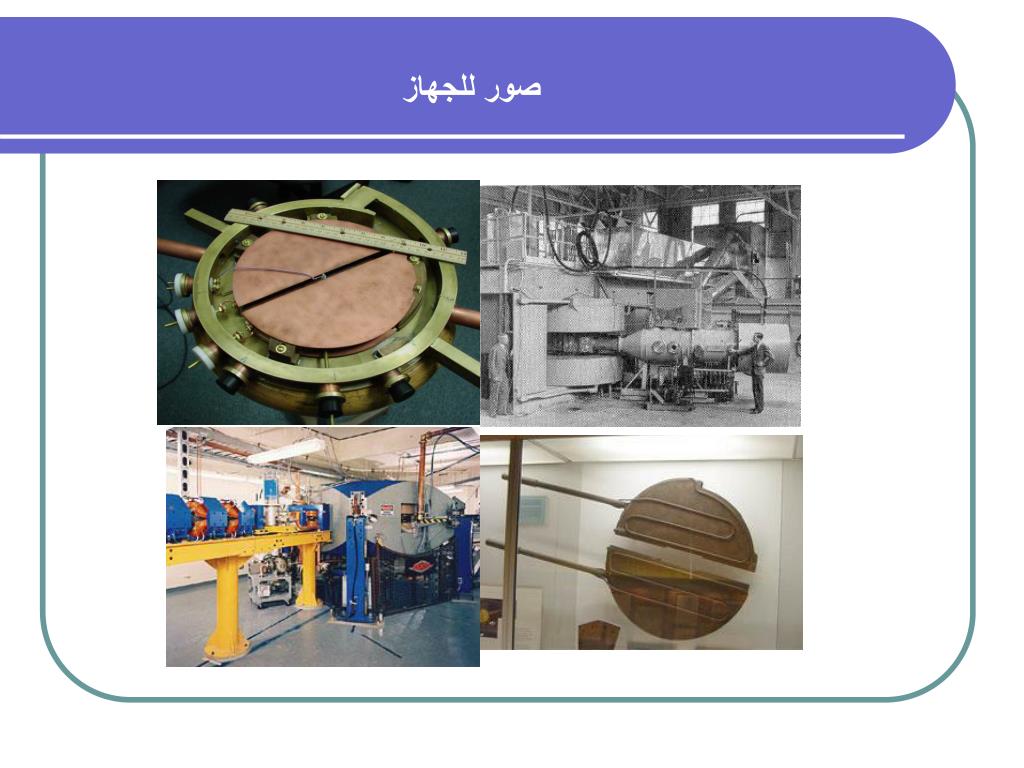

Slide10 l.jpg

صور للجهاز

يمكن رؤية الشعاع المسرع من خلال نافذة جانبية

لأول مرة شوهد الشعاع الخارج من الجهاز في 26 مارس عام 1936م

لماذا يظهر الشعاع باللون الأزرق؟؟



Slide14 l.jpg

لتتم هذه العملية لابد أن يكون تردد فرق الجهد ثابت

أي لا يتغير بتغير نصف القطر.

القوة المؤثرة على الجسم:

Fc = mv2\r eq. 1

FB = qvxB = qvB sinθ

بما أن الزاوية بين المجال المغناطيسي والمستوى الذي تتحرك فيه الشحنة هي الزاوية بين متجه المجال المغناطيسي ومتجه السرعة وتساوي 90ْ.

 FB = qvB eq.2

بمساواة القوى المغناطيسية والقوى المركزية نحصل على:-

qvB = mv2\r eq.3

ω = v\r

ω = qB\m

من معادلة 3

f = ω\ 2Pi

= qB\ ( 2Pi*m)

إذا التردد لا يعتمد على نصف قطر المدار.
