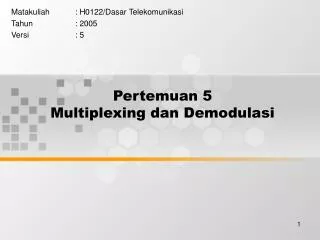

  1. Pertemuan 5Multiplexing dan Demodulasi Matakuliah : H0122/Dasar Telekomunikasi Tahun : 2005 Versi : 5

  2. Learning Outcomes Pada akhir pertemuan ini, diharapkan mahasiswa akan mampu : • Mahasiswa dapat Menjelaskan peranan multiplexing dalam sistem komunikasi dan hubungan antara multiplexing dan demodulasi

  3. Outline Materi • Pengertian Multiplexing • SDM • FDM • TDM • Demodulasi

  4. Konsep Multiplexing

  5. Jenis-jenis Multiplexing • Space division multiplexing (SDM) • Frequency division multiplexing (FDM) • Time division multiplexing (TDM)

  6. Space division multiplexing (SDM) • Mudah untuk dibuat dan ditambah • Penambahan link SDM baru berarti menaikkan throughput total • Biaya tergantung pada biaya per linknya • Biaya perangkat meningkat sesuai dengan jumlah pengguna • Contoh sistem SDM adalah sistem telepon lokal

  7. Frequency Division Multiplexing (FDM) • Setiap sinyal dimodulasi dengan frekuensi carrier yang berbeda • Frekuensi carrier diberi jarak sehingga sinyal-sinyalnya tidak saling overlap (perlu guard band) • Contoh : radio penyiaran • Kanal dialokasikan meskipun tidak ada data

  8. Konsep FDM

  9. FDM

  10. FDM Optik • Beberapa berkas sinar pada frekuensi yang berbeda • Dibawa oleh serat optik • Salah satu bentuk dari FDM • Setiap warna sinar (panjang gelombang) membawa kanal data yang terpisah • Dikembangkan oleh Bell Lab tahun 1997 • 100 berkas sinar • Masing-masing 10 Gbps • Menghasilkan 1 terabit per detik (Tbps) • Sistem Lab (Alcatel) 256 kanal pada 39.8 Gbps masing-masing : • 10.1 Tbps • Lebih dari 100km

  11. FDM Optik • Arsitekturnya sama dengan FDM lainnya • Sejumlah sumber membangkitkan berkas laser pada frekuensi yang berbeda. • Multiplexer mengkombinasikan sumber-sumber pada serat tunggal • Penguat optik menguatkan semua pangjang gelombang • Biasanya puluhan km • Demultiplexer memisahkan kanal-kanal di sisi tujuan

  12. Dense Wave Division Multiplexing (DWDM) • Memperlihatkan kanal yang lebih banyak maka semakin dekat jarak WDM tersebut • 200 GHz atau kurang

  13. Time Division Multiplexing (TDM) • Laju data medium mencapai laju data dari sinyal digital yang yang akan dikirimkan • Beberapa sinyal digital disisipkan berdasarkan waktu • Dalam level bit per bloknya • Slot waktu disiapkan untuk sumber dan besarnya tetap (fix) • Slot waktu dialokasikan meski tidak ada data

  14. Konsep TDM

  15. TDM

  16. Statistical TDM • Pada TDM sinkron banyak slot yang terbuang • Statistical TDM mengalokasikan slot waktu secara dinamis berdasarkan permintaan • Multiplexer men-scan saluran input dan mengumpulkan data hingga framenya penuh • Laju data pada saluran lebih rendah daripada laju seluruh saluran input

  17. Statistical TDM

  18. Statistical TDM • Laju data output lebih rendah daripada laju input keseluruhan • Kemungkinan ada masalah selama periode puncak/sibuk • Input Buffer • Mempertahankan ukuran buffer menjadi minimum untuk mengurangi delay

  19. Multistage Multiplexing • TDM diikuti dengan FDM • TDM dan TDM

  20. Demodulasi • Proces untuk mendapatkan informasi kembali
