四、流量比法. 1 、流线合成原理 : 复合流动的流函数＝原流动流函数的代数和。. 四、流量比法. 2 、合流函数值 Ψ 的确定：（右手法则） 四指指向流向，大拇指指向 Ψ 增大的方向，相邻两流线流函数值 Ψ 之差表示流量。 合成流线的流函数值为各 分流线流函数值 Ψ 之代数和 ，然后将等 Ψ 值点连线，则为合成流线。. 3 、分界线与流量比（ Q 2 /Q 1 ) 的关系. 分界线 — 污染发生源 Q 1 边界上的点是污染气流和吸气气流的会合点，通过该点的流线 a — a 即为污染气流与罩口吸入气流的分界线。
E N D

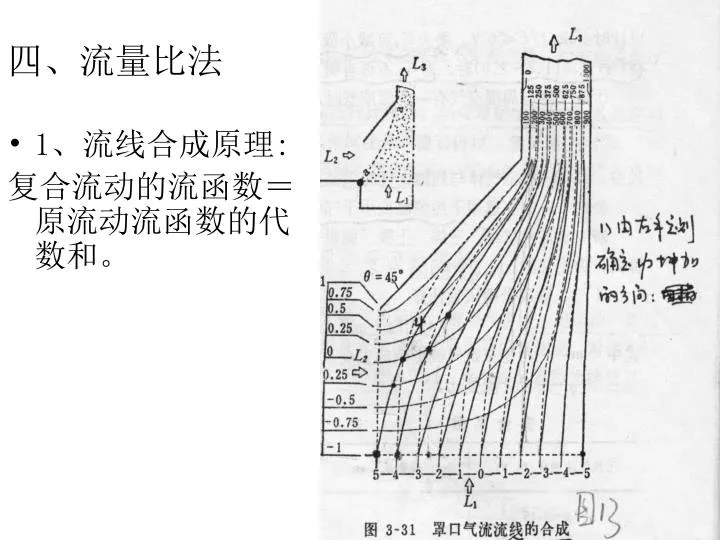

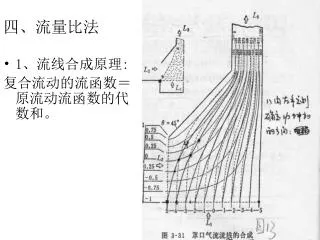

四、流量比法 • 1、流线合成原理: 复合流动的流函数＝原流动流函数的代数和。

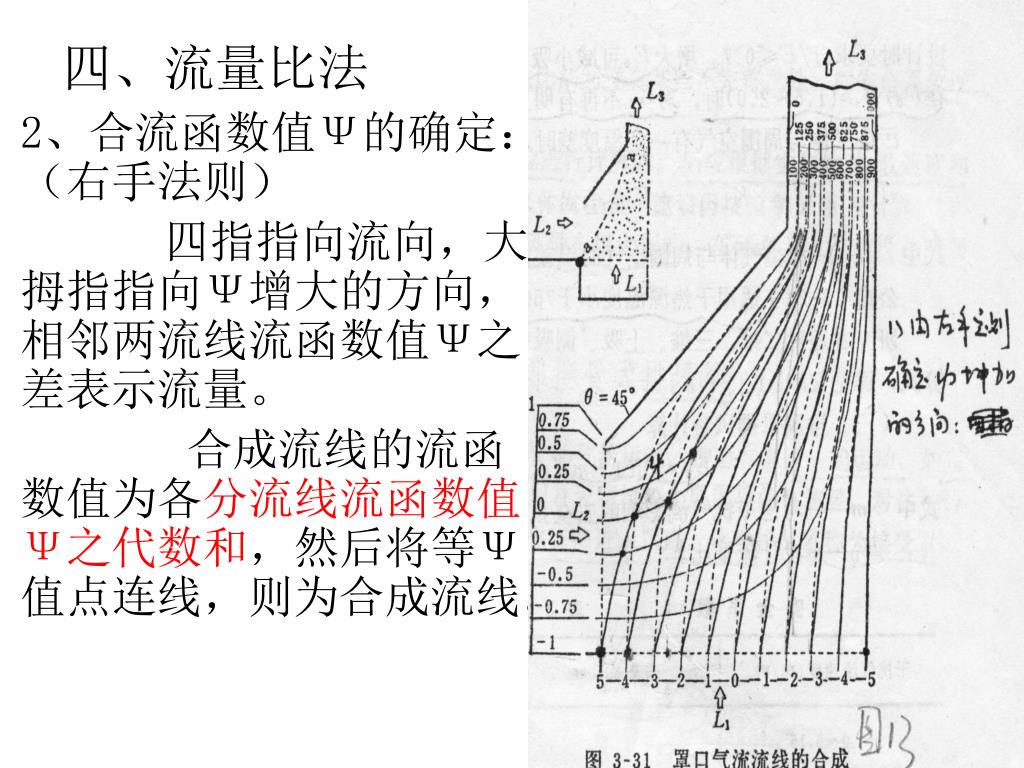

四、流量比法 • 2、合流函数值Ψ的确定：（右手法则） 四指指向流向，大拇指指向Ψ增大的方向，相邻两流线流函数值Ψ之差表示流量。 合成流线的流函数值为各分流线流函数值Ψ之代数和，然后将等Ψ值点连线，则为合成流线。
3、分界线与流量比（Q2/Q1)的关系 • 分界线—污染发生源Q1边界上的点是污染气流和吸气气流的会合点，通过该点的流线a—a即为污染气流与罩口吸入气流的分界线。 • 流量比—吸气气流量Q2与污染发生源Q1的比值。 K＝ Q2 /Q1,K越大，分界线往里移。 如图： K＝1/10;2/10;4/10;6/10;8/10;16/10的分界线

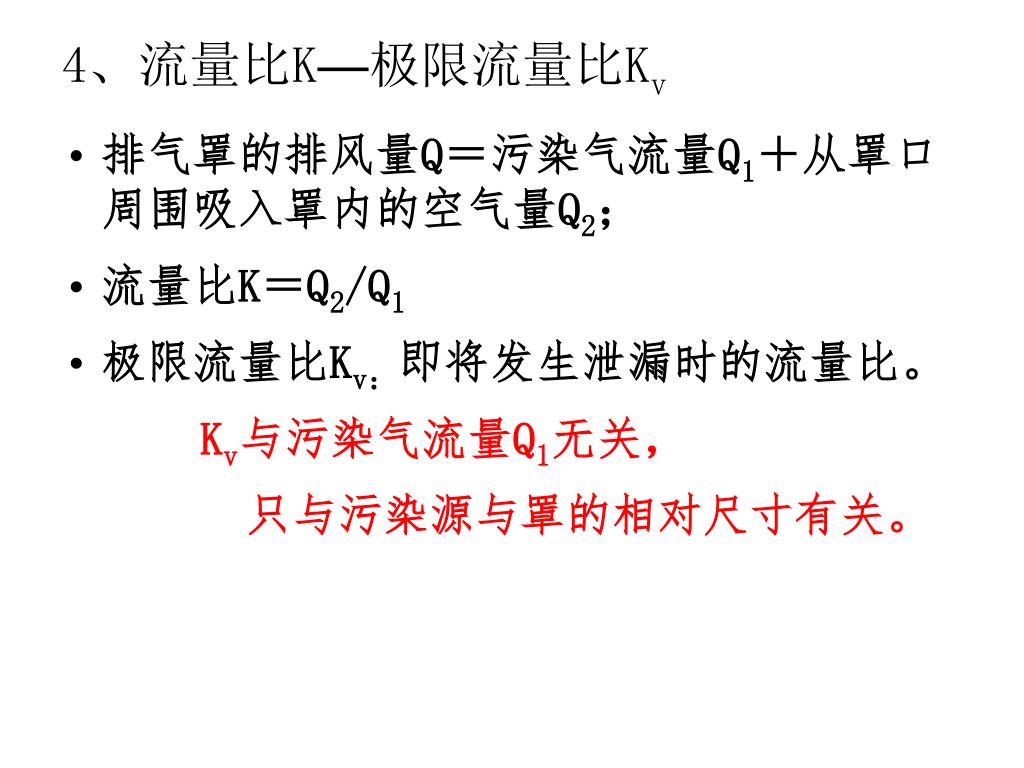

4、流量比K—极限流量比Kv • 排气罩的排风量Q＝污染气流量Q1＋从罩口周围吸入罩内的空气量Q2； • 流量比K＝Q2/Q1 • 极限流量比Kv：即将发生泄漏时的流量比。 Kv与污染气流量Q1无关， 只与污染源与罩的相对尺寸有关。

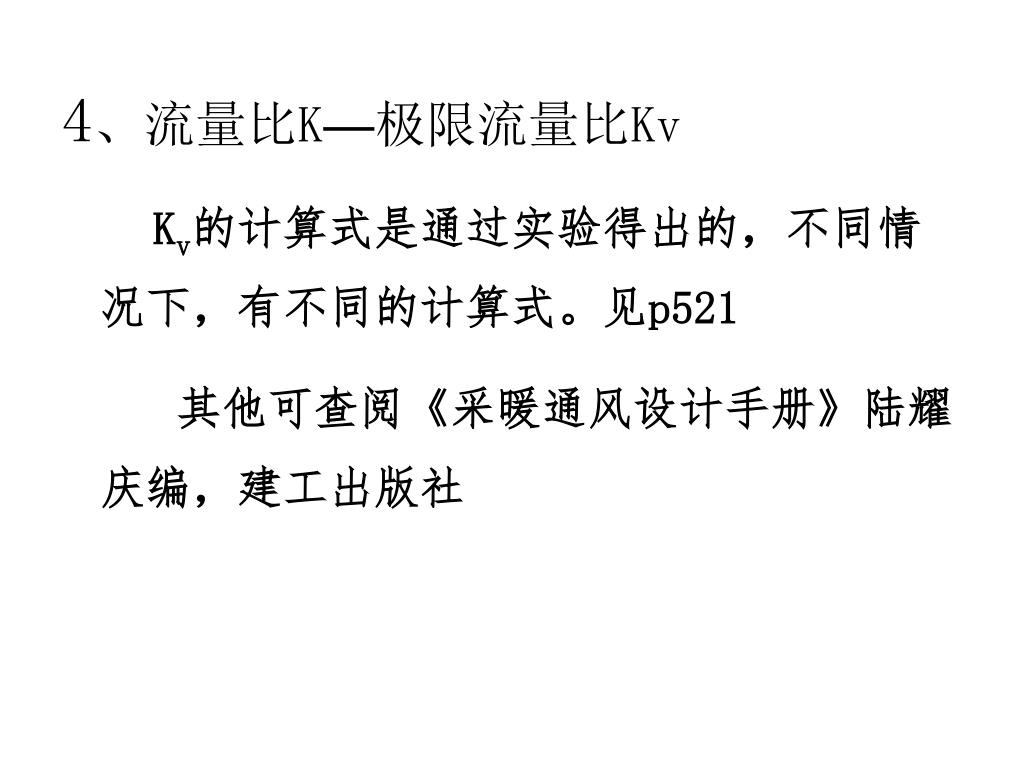

4、流量比K—极限流量比Kv Kv的计算式是通过实验得出的，不同情况下，有不同的计算式。见p521 其他可查阅《采暖通风设计手册》陆耀庆编，建工出版社

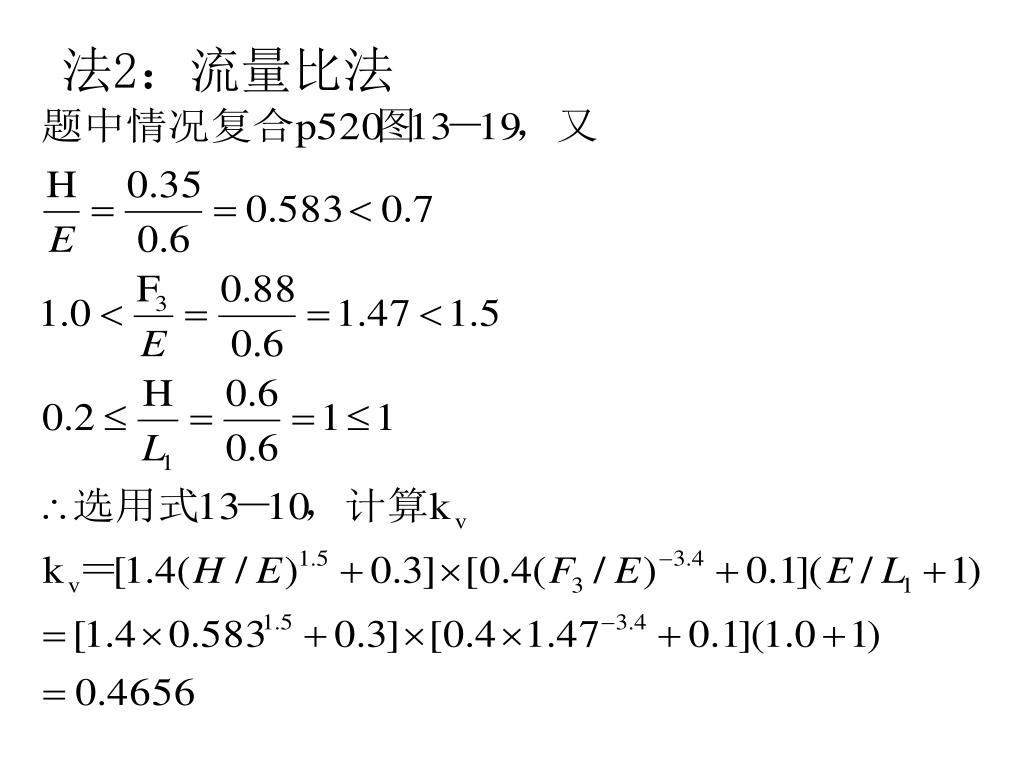

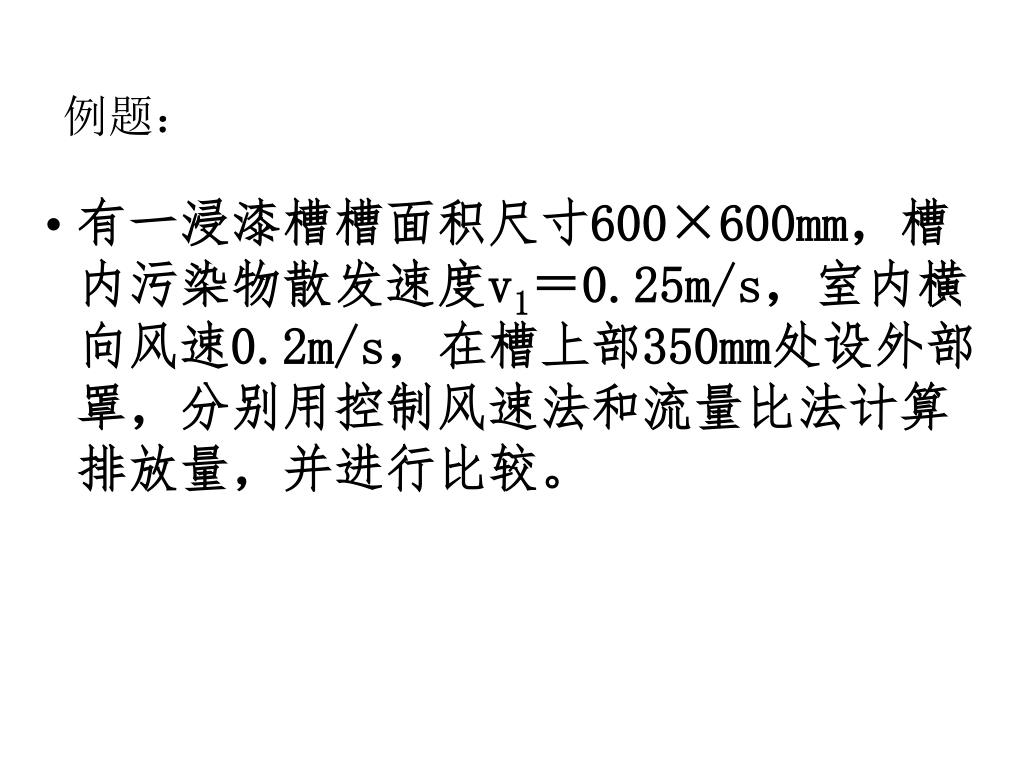

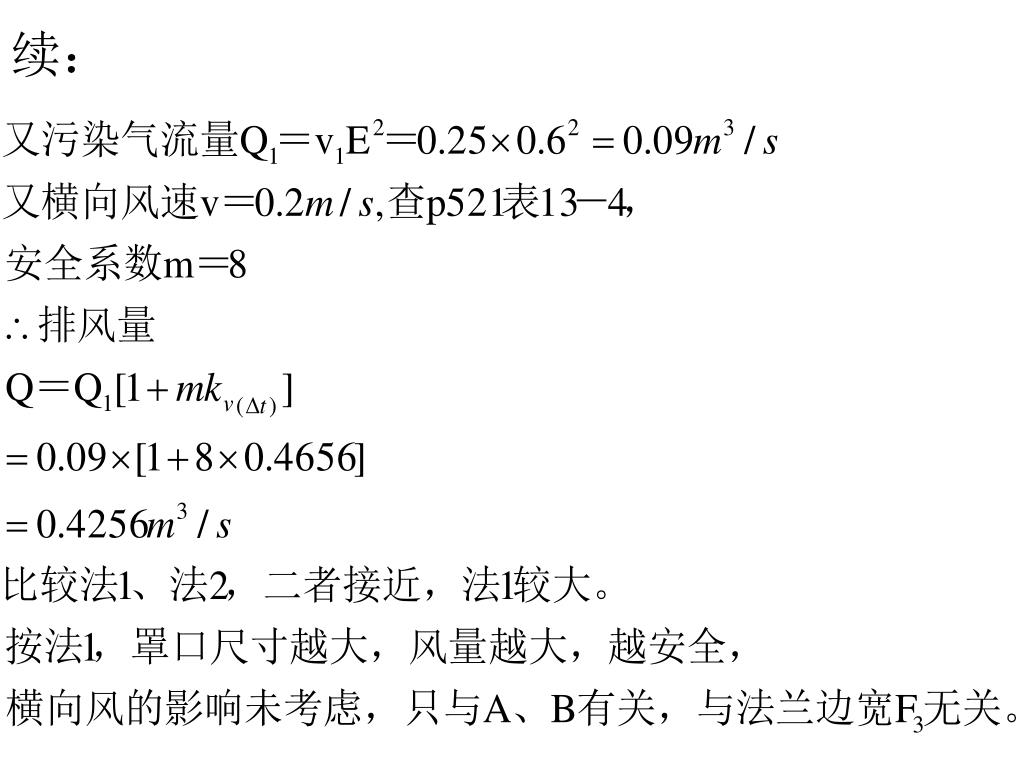

例题： • 有一浸漆槽槽面积尺寸600×600mm，槽内污染物散发速度v1＝0.25m/s，室内横向风速0.2m/s，在槽上部350mm处设外部罩，分别用控制风速法和流量比法计算排放量，并进行比较。
