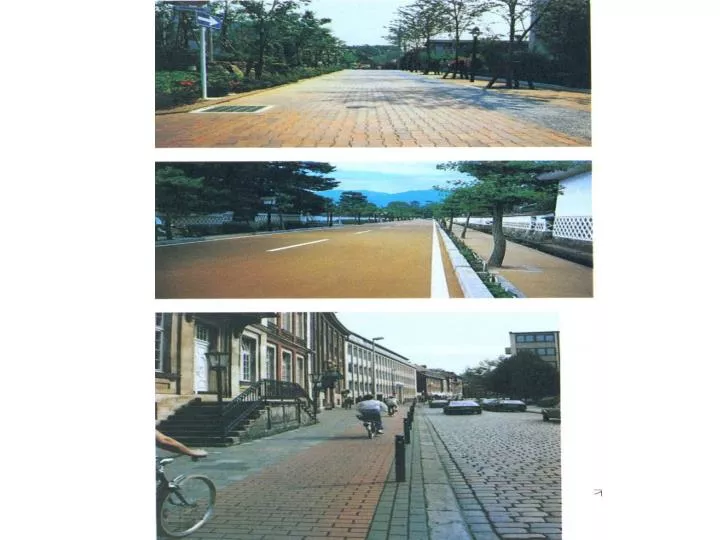

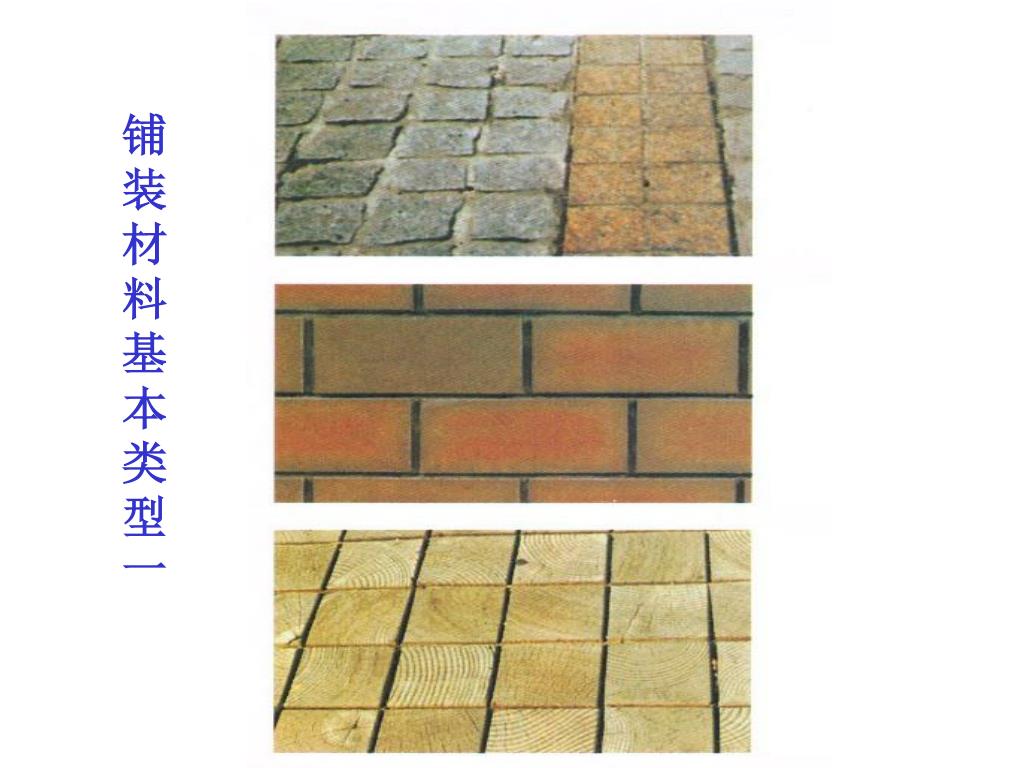

  1. 铺装材料基本类型一

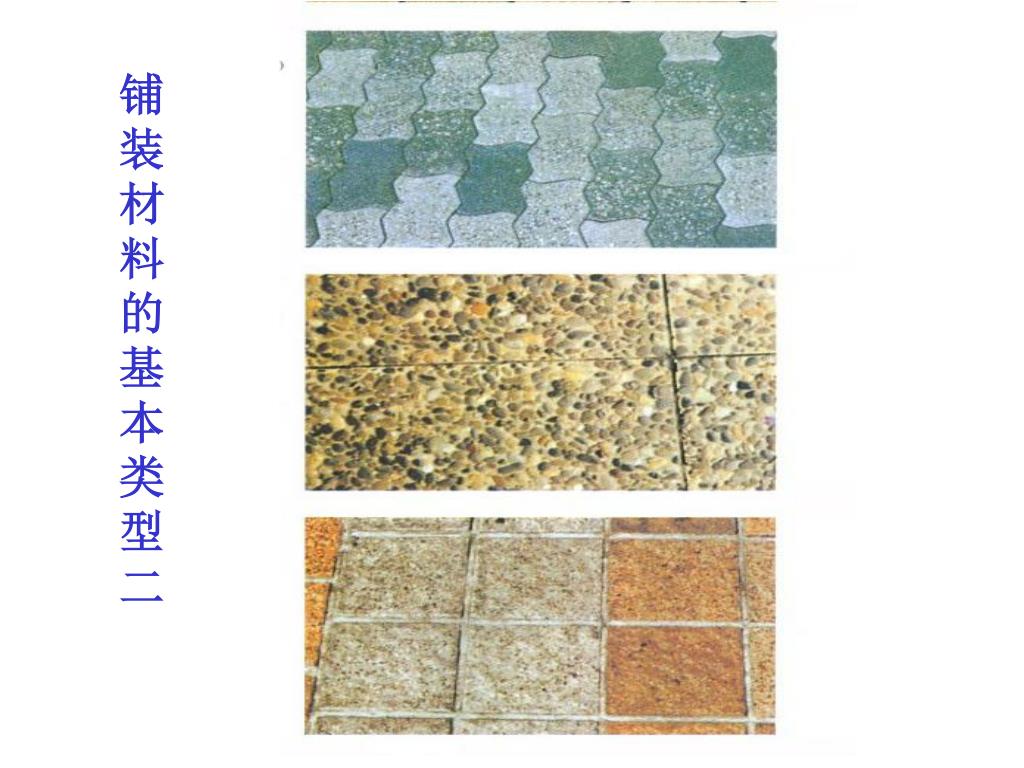

  2. 铺 装 材 料 的 基 本 类 型 二

  3. 铺装材料的基本类型三

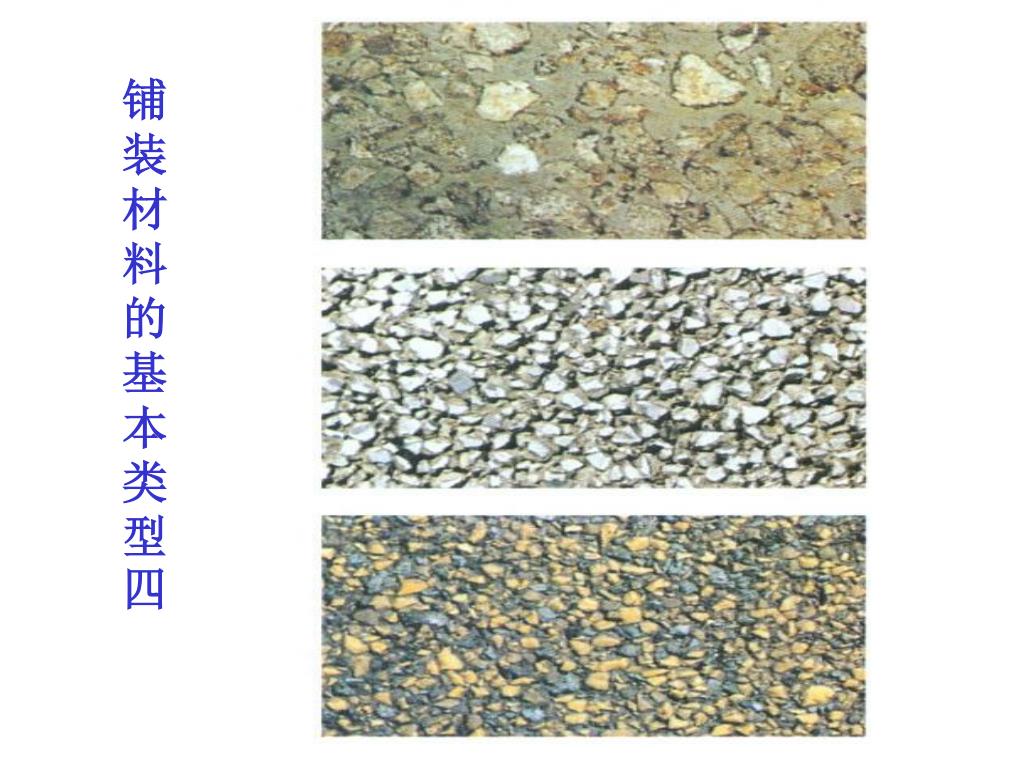

  4. 铺装材料的基本类型四

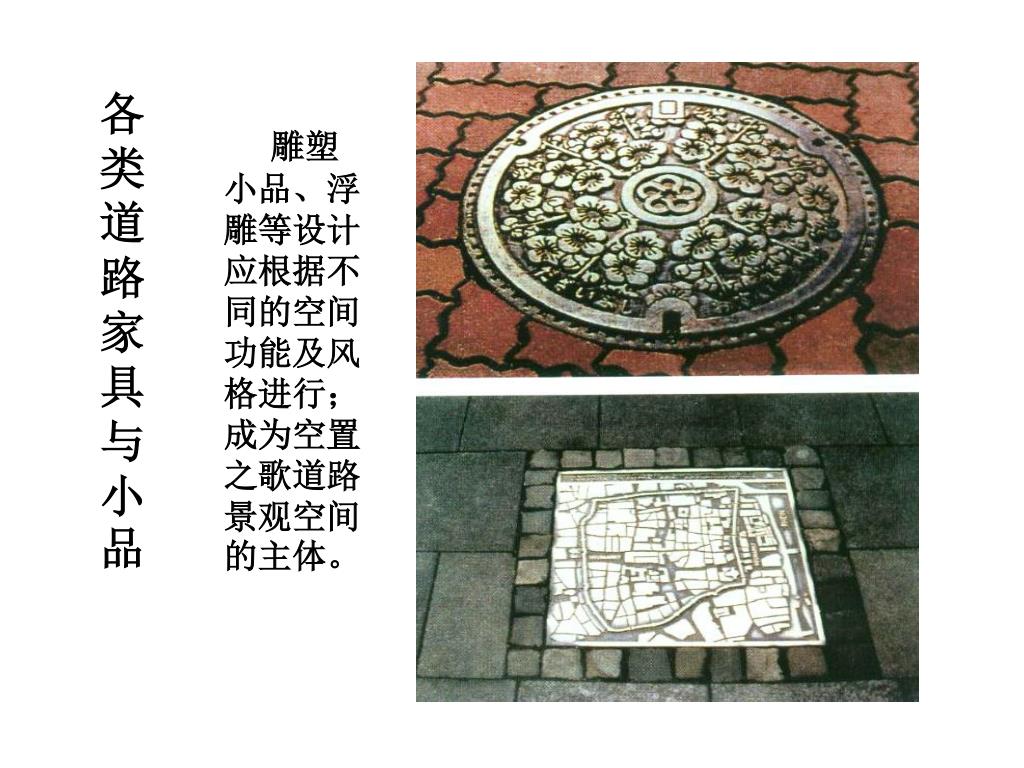

  5. 各类道路家具与小品 雕塑小品、浮雕等设计应根据不同的空间功能及风格进行；成为空置之歌道路景观空间的主体。

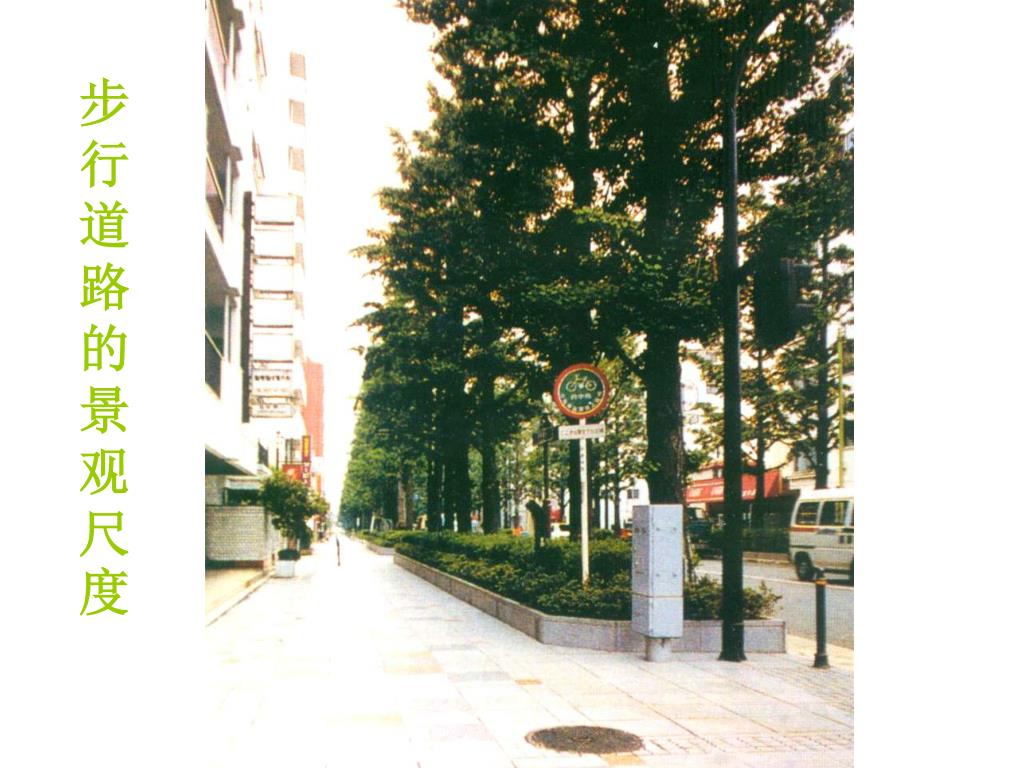

  6. 步行道路的景观尺度

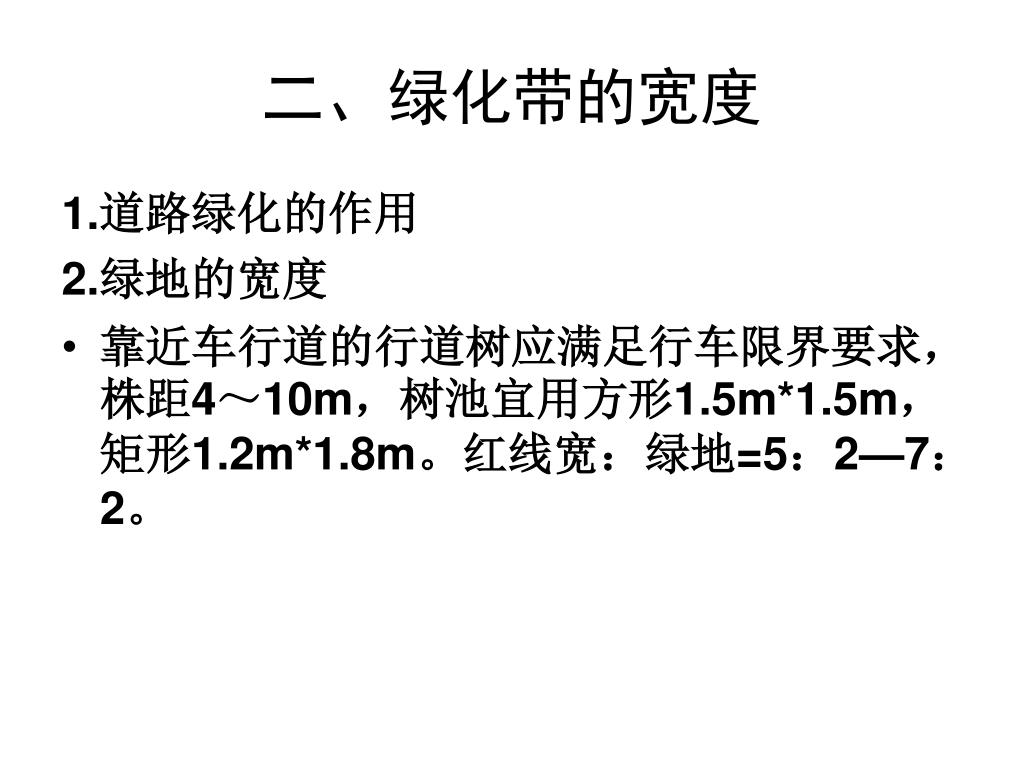

  7. 二、绿化带的宽度 1.道路绿化的作用 2.绿地的宽度 • 靠近车行道的行道树应满足行车限界要求，株距4～10m，树池宜用方形1.5m*1.5m，矩形1.2m*1.8m。红线宽：绿地=5：2—7：2。

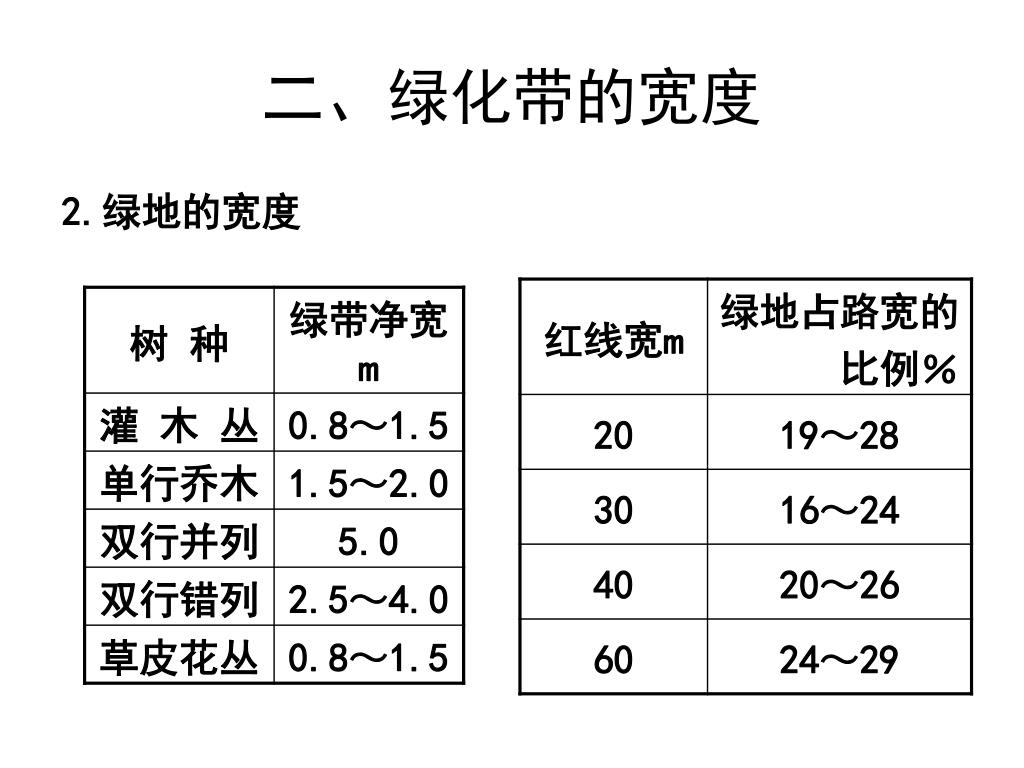

  8. 二、绿化带的宽度 2.绿地的宽度

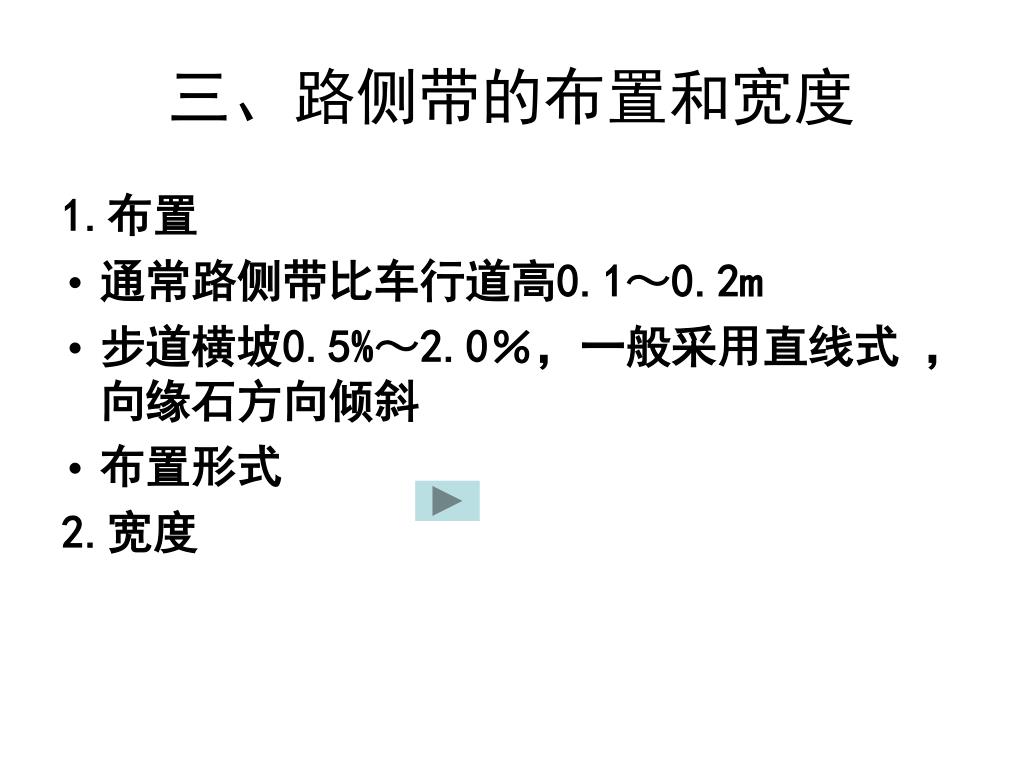

  9. 三、路侧带的布置和宽度 1.布置 • 通常路侧带比车行道高0.1～0.2m • 步道横坡0.5%～2.0％，一般采用直线式 ，向缘石方向倾斜 • 布置形式 2.宽度

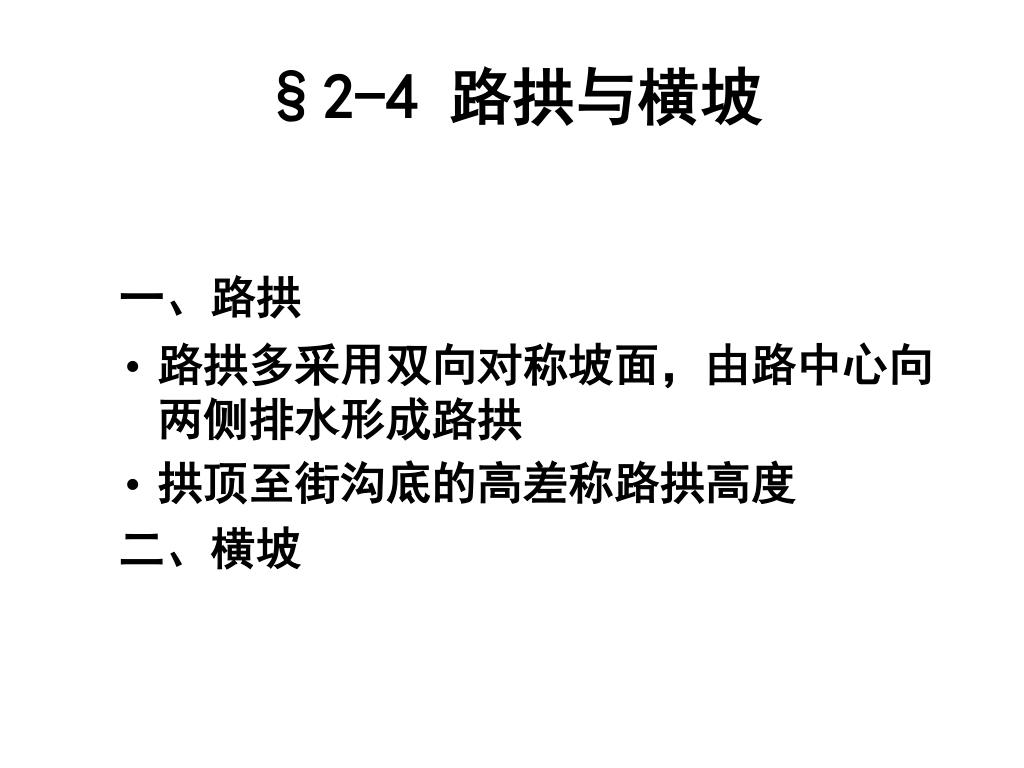

  10. §2-4 路拱与横坡 一、路拱 • 路拱多采用双向对称坡面，由路中心向两侧排水形成路拱 • 拱顶至街沟底的高差称路拱高度 二、横坡

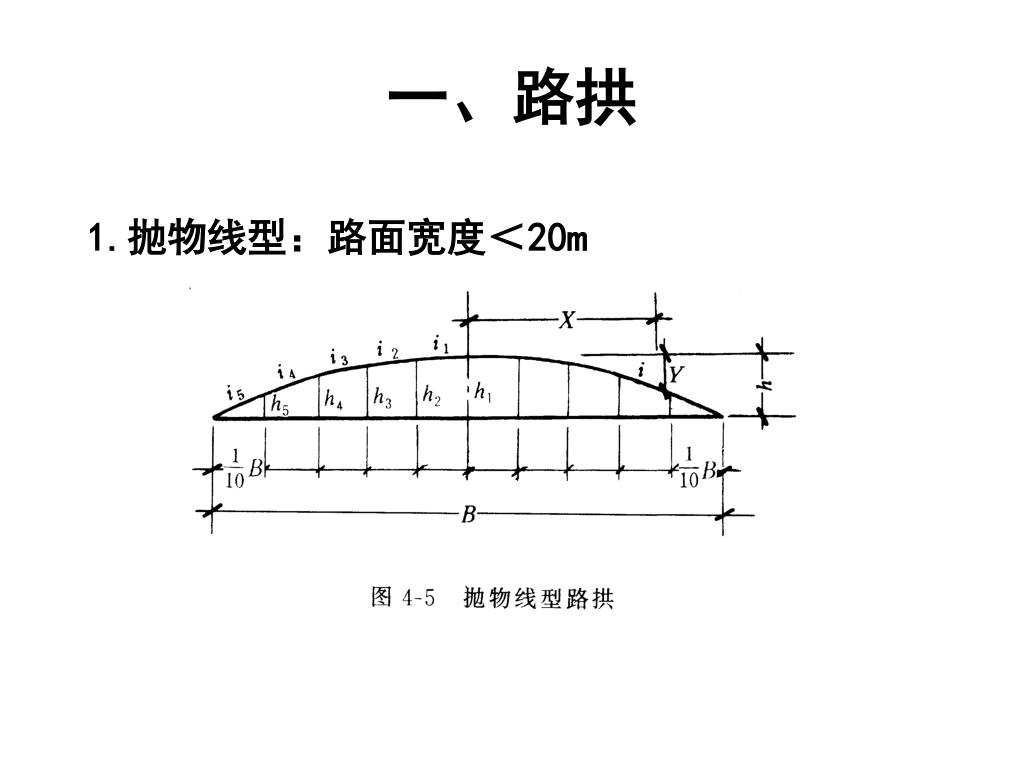

  11. 一、路拱 1.抛物线型：路面宽度＜20m

  12. 一、路拱 2.直线型路拱 • 倾斜直线式路拱 • 直线连圆曲线路拱 • 直线连抛物线路拱

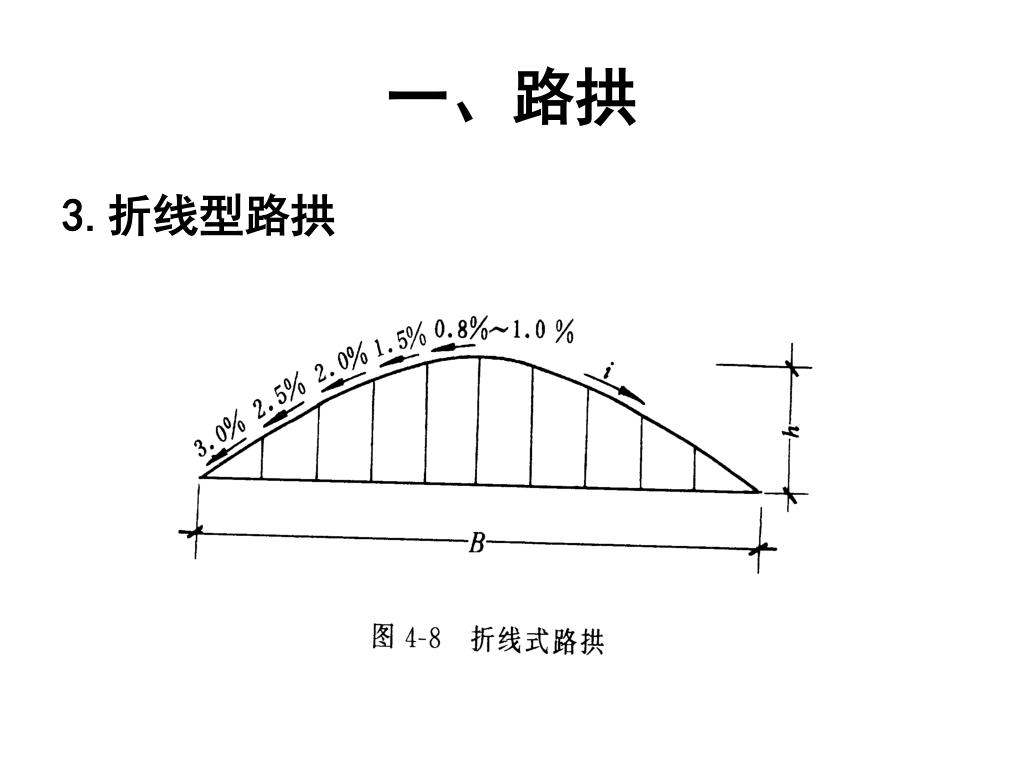

  13. 一、路拱 3.折线型路拱

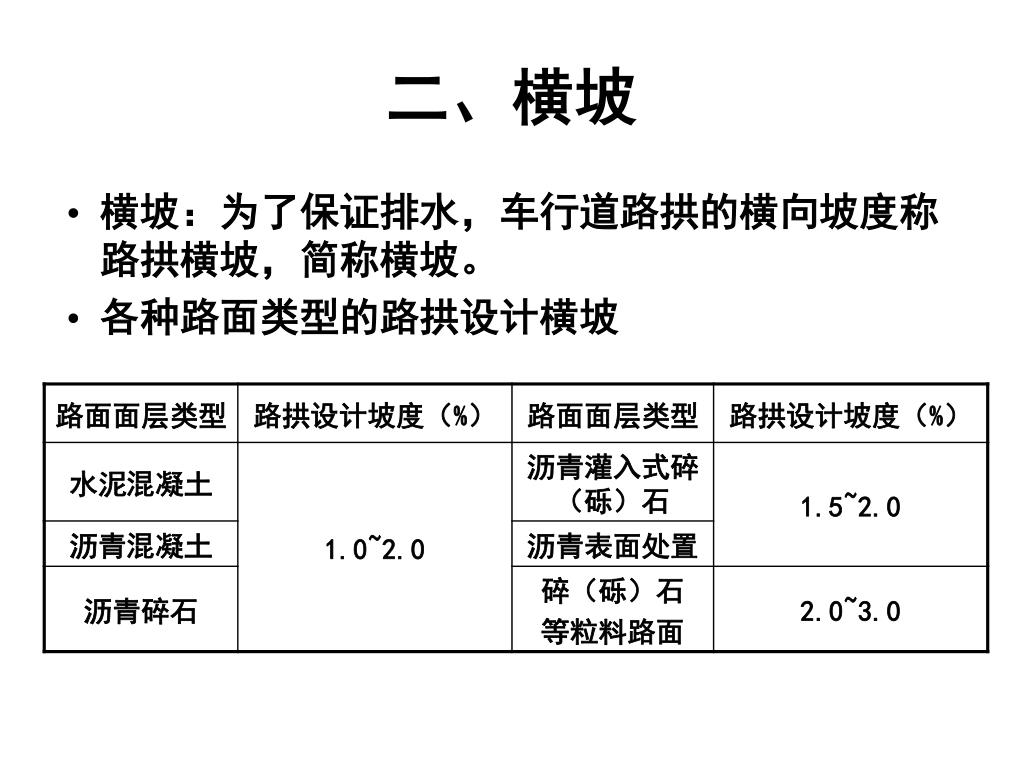

  14. 二、横坡 • 横坡：为了保证排水，车行道路拱的横向坡度称路拱横坡，简称横坡。 • 各种路面类型的路拱设计横坡

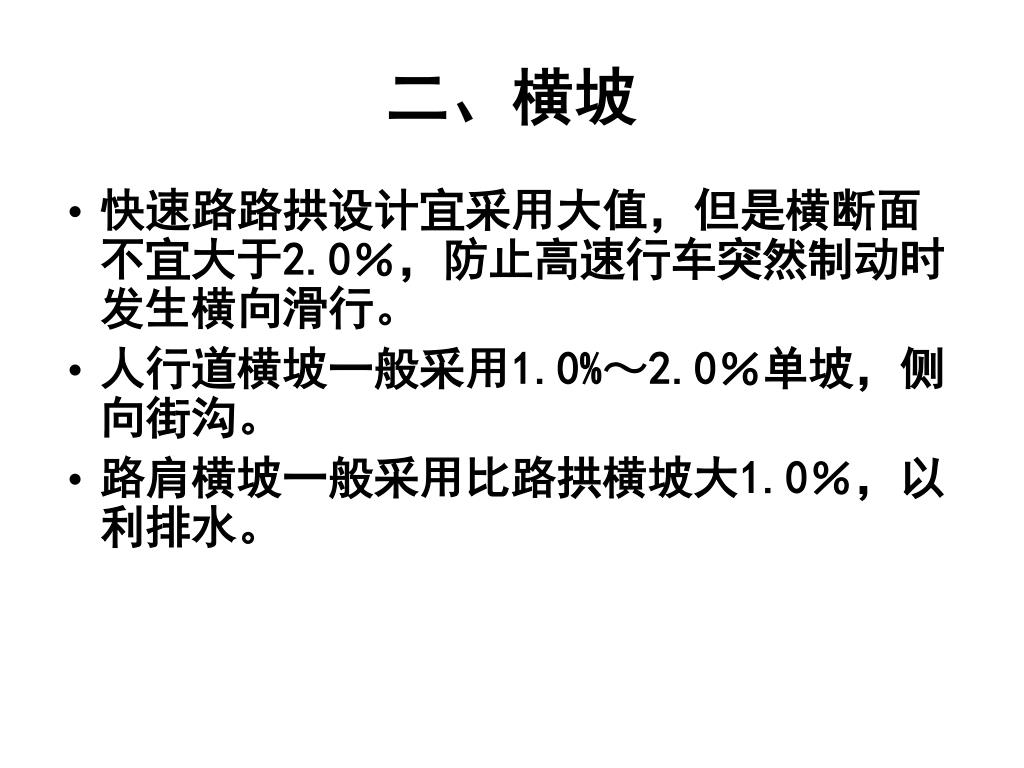

  15. 二、横坡 • 快速路路拱设计宜采用大值，但是横断面不宜大于2.0％，防止高速行车突然制动时发生横向滑行。 • 人行道横坡一般采用1.0%～2.0％单坡，侧向街沟。 • 路肩横坡一般采用比路拱横坡大1.0％，以利排水。

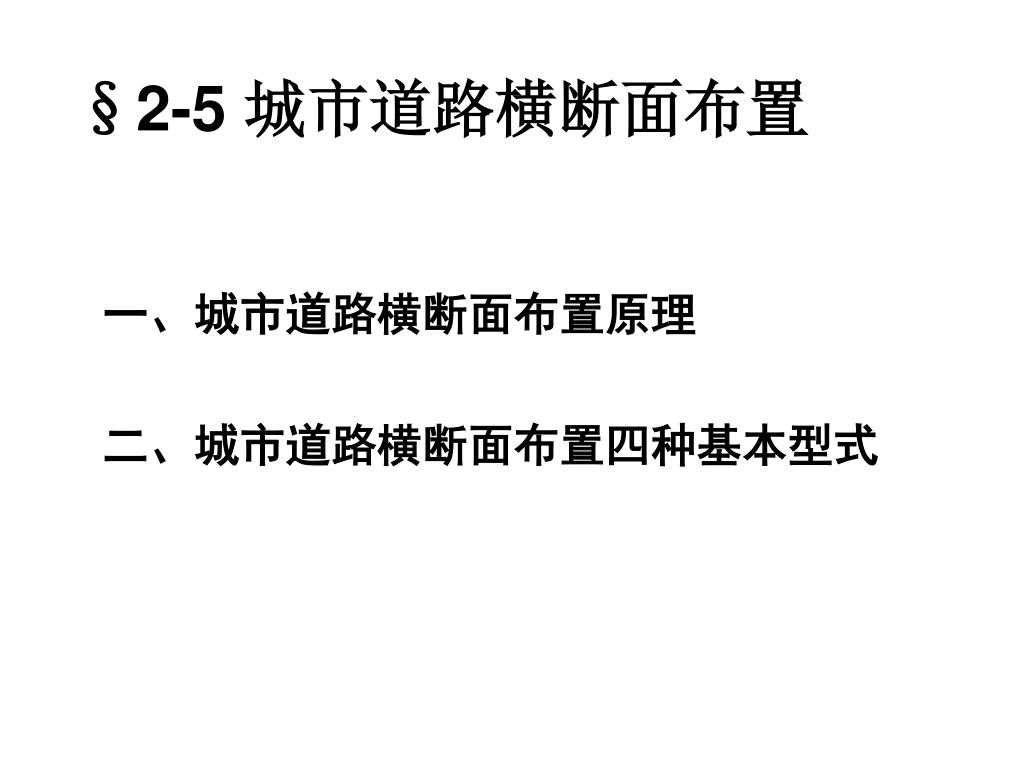

  16. §2-5 城市道路横断面布置 一、城市道路横断面布置原理 二、城市道路横断面布置四种基本型式

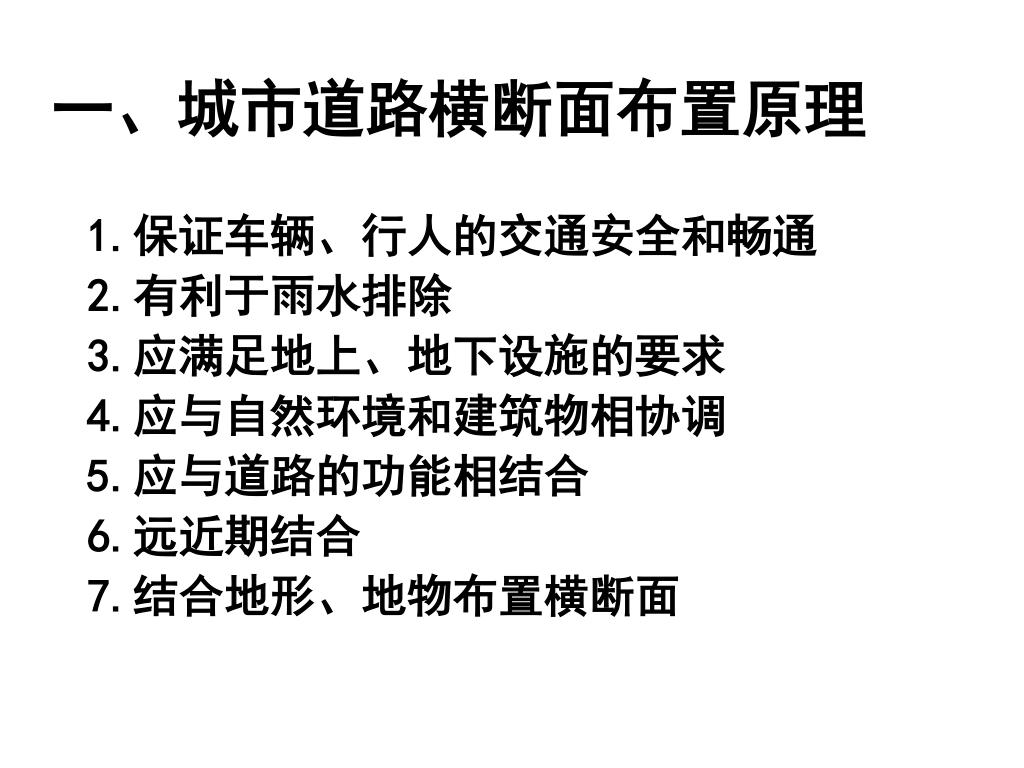

  17. 一、城市道路横断面布置原理 1.保证车辆、行人的交通安全和畅通 2.有利于雨水排除 3.应满足地上、地下设施的要求 4.应与自然环境和建筑物相协调 5.应与道路的功能相结合 6.远近期结合 7.结合地形、地物布置横断面

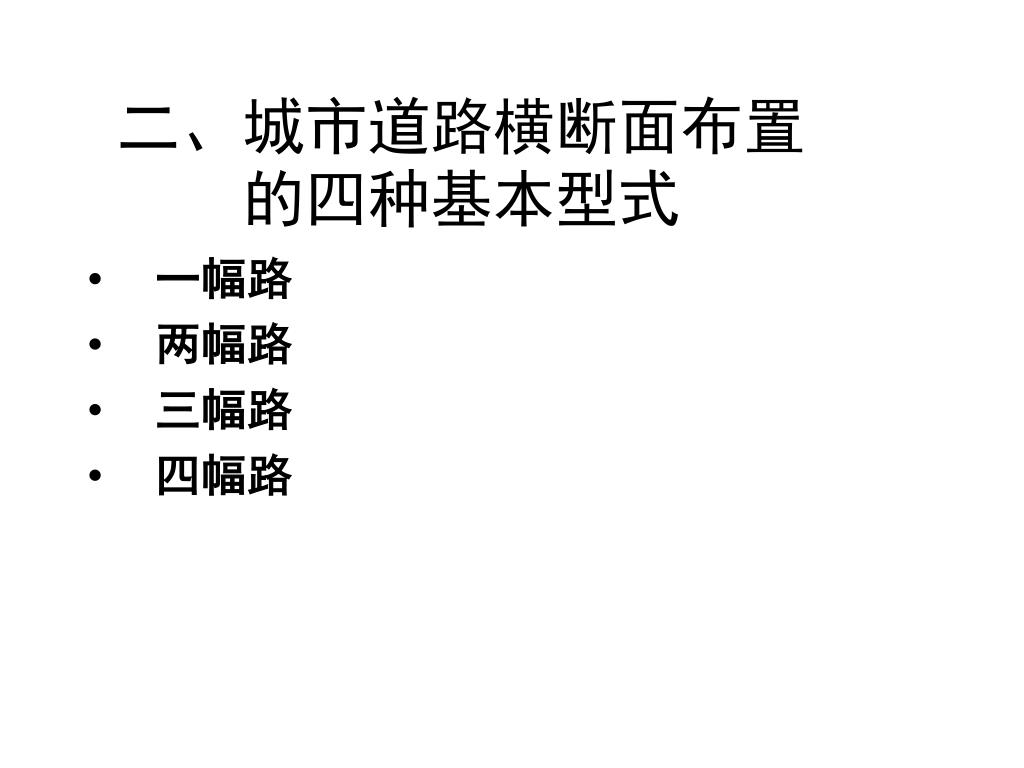

  18. 二、城市道路横断面布置的四种基本型式 • 一幅路 • 两幅路 • 三幅路 • 四幅路
