1 / 12

高分子物性與加工報告

高分子物性與加工報告. 幾丁質摻合聚乳酸酯微粒於藥物釋放系統 之研究. 班級：化材三甲 姓名：黃政鈞 學號： 49740018. 任課教師：謝慶東 教授. 簡介. 藥物控制釋放. 藥物治療主要是希望藥物在預期的時間內，能有效的應用在所需治療的目標位置，並且能避免在傳輸過程發生分解或引起一些不必要的副反應。. 微粒包覆技術. 1. 最早應用於藥物控制釋放之技術。 2. 微粒包覆藥物後，經高分子薄膜或基質而緩慢釋出，以達到控制釋放之目的。 3. 依包覆材料之不同，所得的藥物釋放速率可能不同。. 濕式相轉化法.

ingo
Download Presentation

高分子物性與加工報告

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 高分子物性與加工報告 幾丁質摻合聚乳酸酯微粒於藥物釋放系統之研究 班級：化材三甲 姓名：黃政鈞 學號：49740018 任課教師：謝慶東 教授

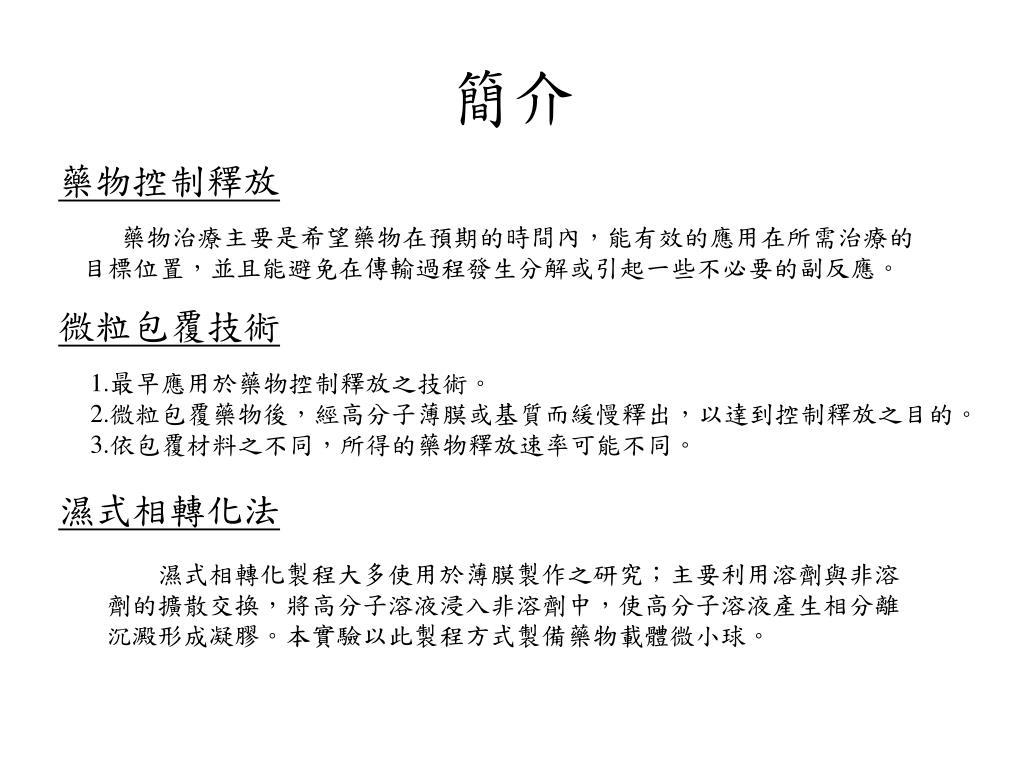

  2. 簡介 藥物控制釋放 藥物治療主要是希望藥物在預期的時間內，能有效的應用在所需治療的目標位置，並且能避免在傳輸過程發生分解或引起一些不必要的副反應。 微粒包覆技術 1.最早應用於藥物控制釋放之技術。 2.微粒包覆藥物後，經高分子薄膜或基質而緩慢釋出，以達到控制釋放之目的。 3.依包覆材料之不同，所得的藥物釋放速率可能不同。 濕式相轉化法 濕式相轉化製程大多使用於薄膜製作之研究；主要利用溶劑與非溶劑的擴散交換，將高分子溶液浸入非溶劑中，使高分子溶液產生相分離沉澱形成凝膠。本實驗以此製程方式製備藥物載體微小球。

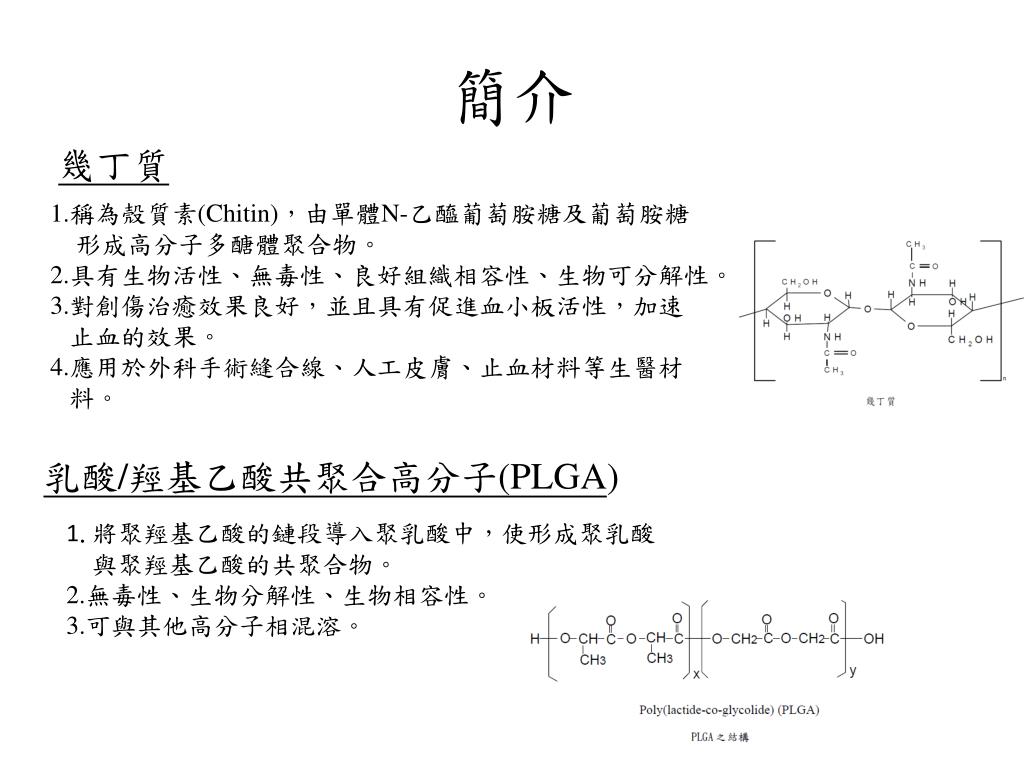

  3. 簡介 幾丁質 1.稱為殼質素(Chitin)，由單體N-乙醯葡萄胺糖及葡萄胺糖 形成高分子多醣體聚合物。 2.具有生物活性、無毒性、良好組織相容性、生物可分解性。 3.對創傷治癒效果良好，並且具有促進血小板活性，加速 止血的效果。 4.應用於外科手術縫合線、人工皮膚、止血材料等生醫材 料。 乳酸/羥基乙酸共聚合高分子(PLGA) 1.將聚羥基乙酸的鏈段導入聚乳酸中，使形成聚乳酸 與聚羥基乙酸的共聚合物。 2.無毒性、生物分解性、生物相容性。 3.可與其他高分子相混溶。

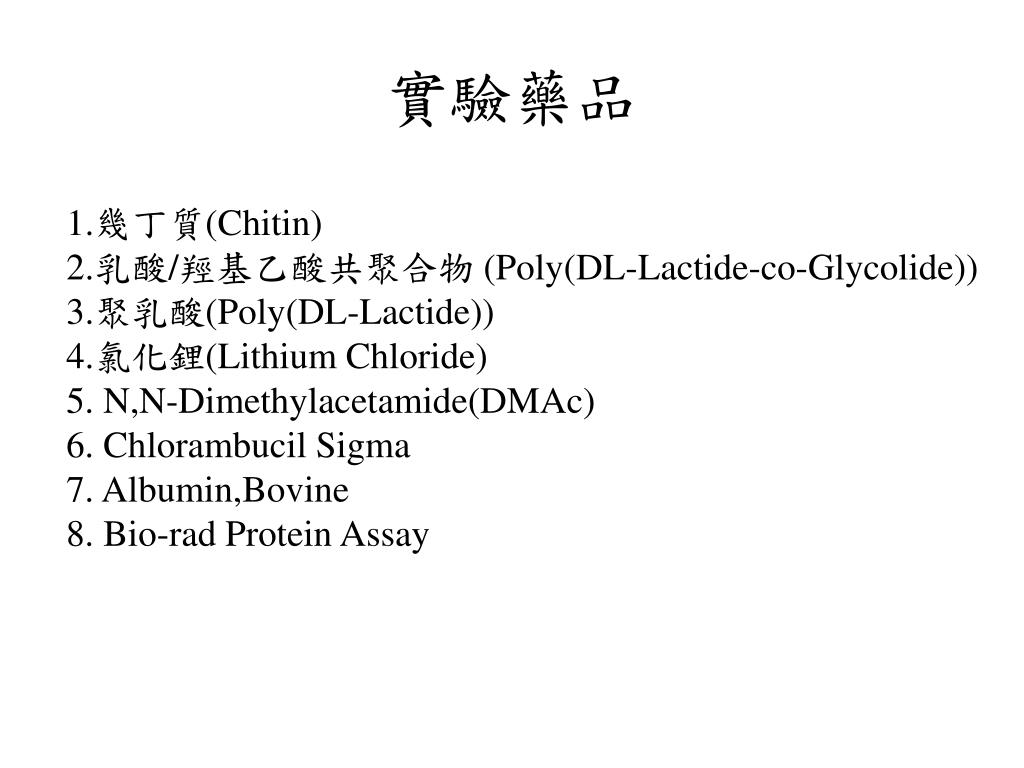

  4. 實驗藥品 1.幾丁質(Chitin) 2.乳酸/羥基乙酸共聚合物 (Poly(DL-Lactide-co-Glycolide)) 3.聚乳酸(Poly(DL-Lactide)) 4.氯化鋰(Lithium Chloride) 5. N,N-Dimethylacetamide(DMAc) 6. Chlorambucil Sigma 7. Albumin,Bovine 8. Bio-rad Protein Assay

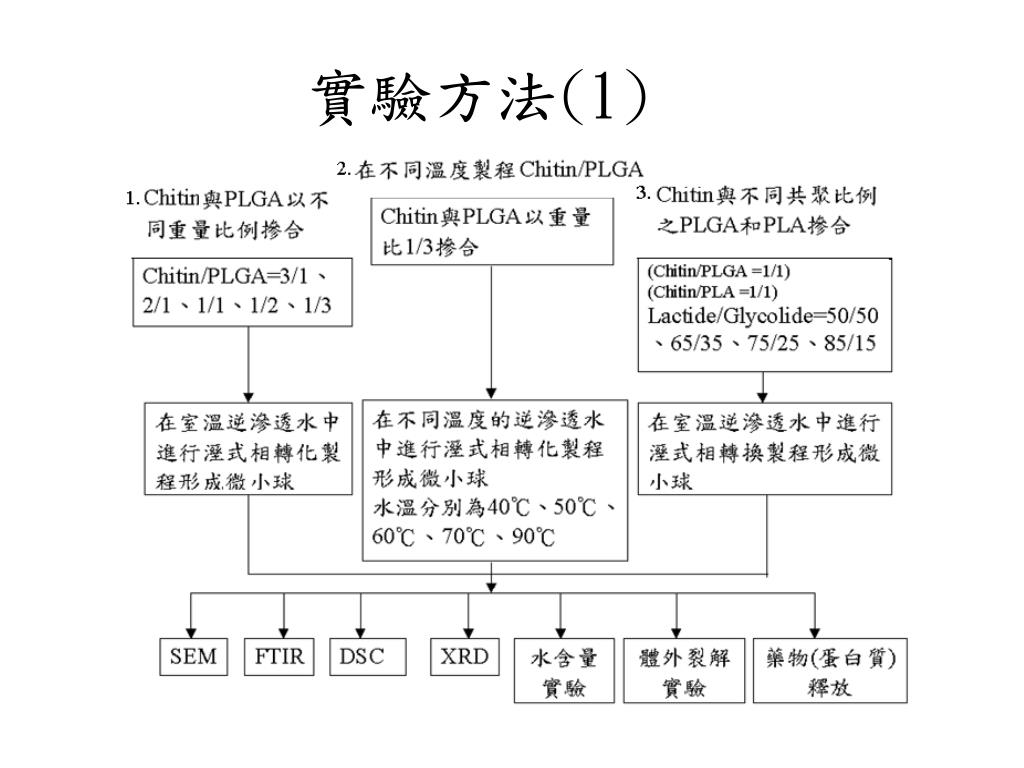

  5. 實驗方法(1)

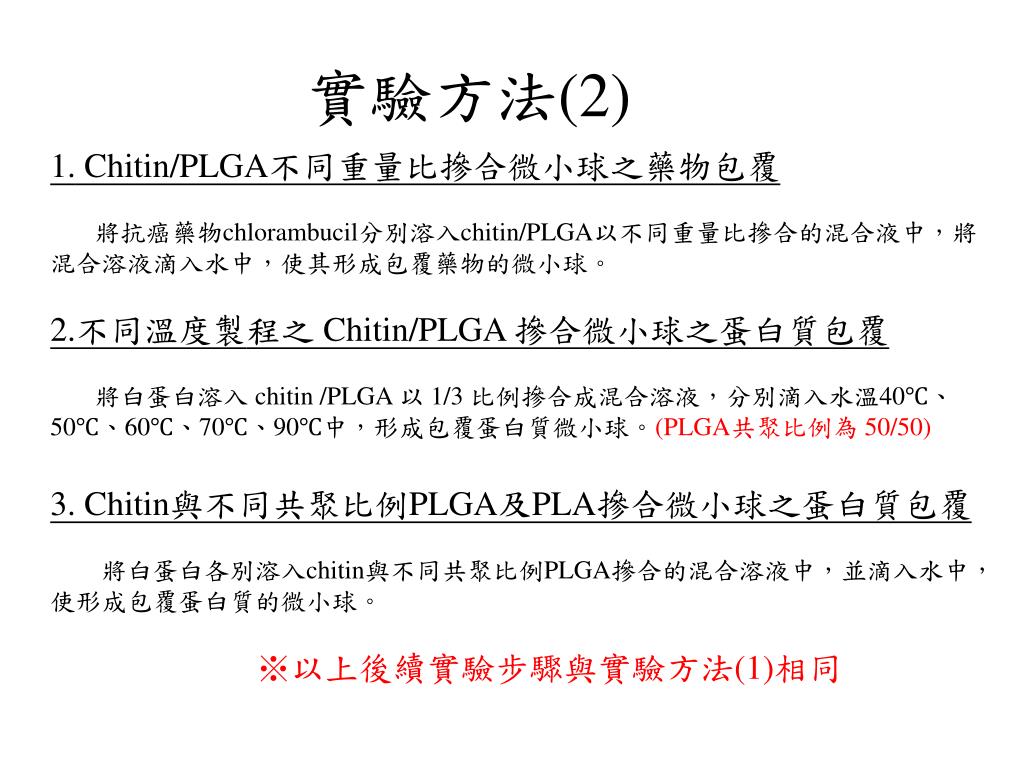

  6. 實驗方法(2) • 1. Chitin/PLGA不同重量比摻合微小球之藥物包覆 • 將抗癌藥物chlorambucil分別溶入chitin/PLGA以不同重量比摻合的混合液中，將混合溶液滴入水中，使其形成包覆藥物的微小球。 • 2.不同溫度製程之 Chitin/PLGA 摻合微小球之蛋白質包覆 • 將白蛋白溶入 chitin /PLGA 以 1/3 比例摻合成混合溶液，分別滴入水溫40℃、50℃、60℃、70℃、90℃中，形成包覆蛋白質微小球。(PLGA共聚比例為 50/50) • 3. Chitin與不同共聚比例PLGA及PLA摻合微小球之蛋白質包覆 • 將白蛋白各別溶入chitin與不同共聚比例PLGA摻合的混合溶液中，並滴入水中，使形成包覆蛋白質的微小球。 • 以上後續實驗步驟與實驗方法(1)相同

  7. 結果與討論(1) PLGA Chitin/PLGA=1/3 Chitin/PLGA=3/1 Chitin 圖1chitin 微小球與 Chitin/PLGA 以不同重量比摻合之微小球剖面SEM圖 1.由SEM觀察製備之Chitin/PLGA 摻合微小球，其體積約在 600~1200μm，且體積隨著 PLGA 摻合比例增加而增加，並發現摻合微小球中存在著 PLGA 顆粒散佈於 chitin 基質之中，摻合微小球以 PLGA 為分散相，chitin 為連續相， 呈現微相分離的狀態，在DSC 和 XRD 的分析中也發現到相同狀態。 2.以SEM觀察不同溫度製程之Chitin/PLGA 摻合微小球，隨著水相溫度的增加，PLGA(Tg=50 ℃) 顆粒逐漸變小，且分散均勻，至 70℃以上 PLGA 微小顆粒已不易於剖面中觀察得到。由 DSC 圖譜分析得知，製成溫度提升時Chitin/PLGA 分子間作用力增加。因此提高製成水相溫度可增進Chitin/PLGA 的摻合性。

  8. 結果與討論(2) 3.由水含量測試結果顯示，水相製程溫度改變，對微小球水含量改變不大；而改變 PLGA共聚組成比例，因親水性的Glycolide增加比例不明顯，雖對吸水量有些微的影響，但水含量增加有限；改變重量摻合比例，對微小球 的含水量變化有較顯著的影響，隨著chitin摻合比例的增加 含水量增加。 圖3 不同溫度製程之 Chitin/PLGA 以 1/3比摻合微小球之水含量 圖4Chitin 與不同共聚比例之 PLGA 摻合微小球與 Chitin/PLA 摻合微小球之水含量 圖2 以不同重量比摻合之微小球之水含量

  9. 結果與討論(3) 4.由 SEM 圖和裂解重量損失的結果顯示， Chitin/PLGA 摻合微小球進行裂解作用是藉由表面 chitin 的剝蝕效應與 PLGA 水解溶蝕作用所造成，其裂解的速率與Chitin/PLGA 摻合微小球之水含量程度有關。因此，當chitin 摻合比例或摻合 的 PLGA 之 Glycolide 共 聚比例較高時，其裂解的速率較快。

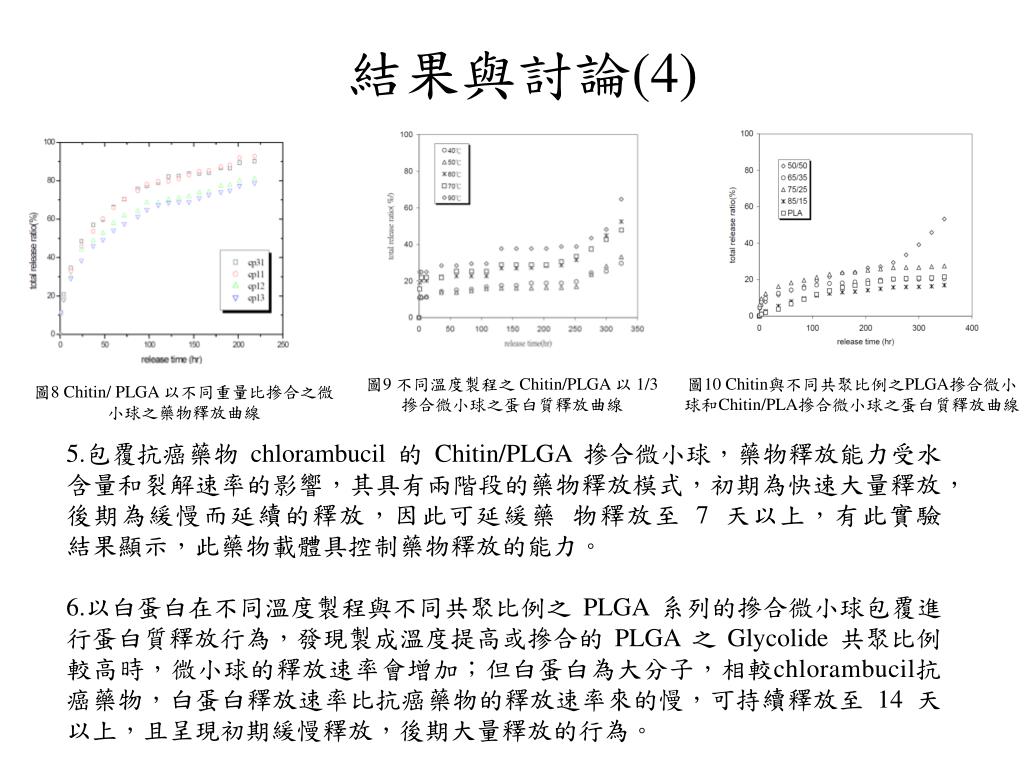

  10. 結果與討論(4) 圖9 不同溫度製程之 Chitin/PLGA 以 1/3 摻合微小球之蛋白質釋放曲線 圖10Chitin與不同共聚比例之PLGA摻合微小球和Chitin/PLA摻合微小球之蛋白質釋放曲線 圖8 Chitin/ PLGA 以不同重量比摻合之微小球之藥物釋放曲線 5.包覆抗癌藥物 chlorambucil 的 Chitin/PLGA 摻合微小球，藥物釋放能力受水含量和裂解速率的影響，其具有兩階段的藥物釋放模式，初期為快速大量釋放，後期為緩慢而延續的釋放，因此可延緩藥 物釋放至 7 天以上，有此實驗 結果顯示，此藥物載體具控制藥物釋放的能力。 6.以白蛋白在不同溫度製程與不同共聚比例之 PLGA 系列的摻合微小球包覆進行蛋白質釋放行為，發現製成溫度提高或摻合的 PLGA 之 Glycolide 共聚比例較高時，微小球的釋放速率會增加；但白蛋白為大分子，相較chlorambucil抗癌藥物，白蛋白釋放速率比抗癌藥物的釋放速率來的慢，可持續釋放至 14 天 以上，且呈現初期緩慢釋放，後期大量釋放的行為。

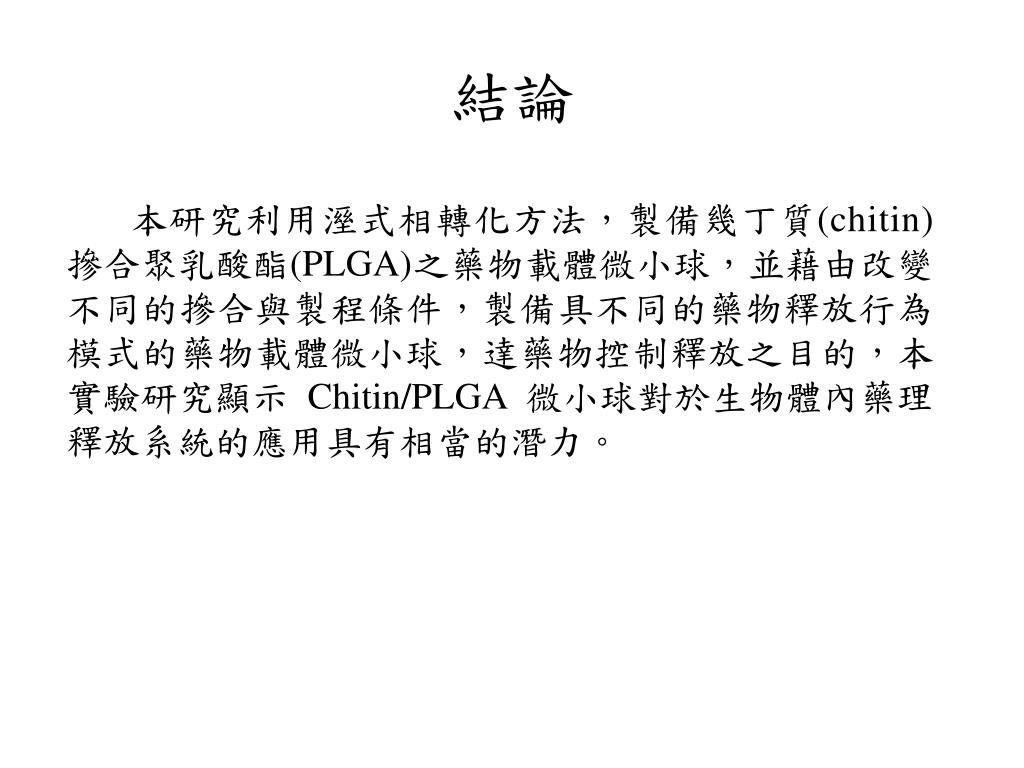

  11. 結論 本研究利用溼式相轉化方法，製備幾丁質(chitin)摻合聚乳酸酯(PLGA)之藥物載體微小球，並藉由改變不同的摻合與製程條件，製備具不同的藥物釋放行為模式的藥物載體微小球，達藥物控制釋放之目的，本實驗研究顯示 Chitin/PLGA 微小球對於生物體內藥理 釋放系統的應用具有相當的潛力。

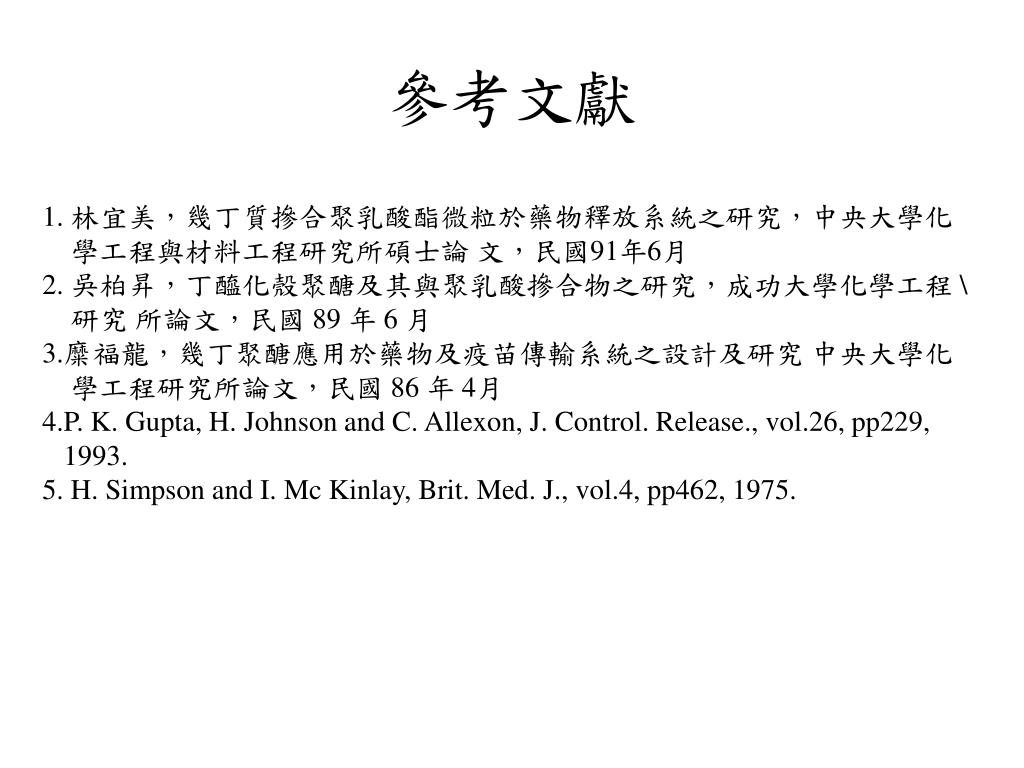

  12. 參考文獻 1. 林宜美，幾丁質摻合聚乳酸酯微粒於藥物釋放系統之研究，中央大學化 學工程與材料工程研究所碩士論 文，民國91年6月 2. 吳柏昇，丁醯化殼聚醣及其與聚乳酸摻合物之研究，成功大學化學工程 \ 研究 所論文，民國 89 年 6 月 3.糜福龍，幾丁聚醣應用於藥物及疫苗傳輸系統之設計及研究 中央大學化 學工程研究所論文，民國 86 年 4月 4.P. K. Gupta, H. Johnson and C. Allexon, J. Control. Release., vol.26, pp229, 1993. 5. H. Simpson and I. Mc Kinlay, Brit. Med. J., vol.4, pp462, 1975.

More Related
