  1. cdma2000的信道结构(一)

  2. cdma2000 1x 技术特点 2

  3. cdma2000 1x前向信道类型 3

  4. 前向无线配置RC 4

  5. 新的公共信道特点 • 呼叫处理过程可以利用原有的F-PCH和R-ACH进行。 • 同时cdma2000前向引入了三种新的公共信道,可用来替代F-PCH • F-BCH ( Forward Broadcast Channel ) • F-QPCH ( Forward Quick Paging Channel ) • F-CCCH ( Forward Common Control Channel ) • 引入新的公共信道的原因 • 更低的延时 • 更低的基站发射功率 • 更小的MS耗电 F-BCH使MS可以更快地获得系统消息 F-QPCH的引入 F-CCCH的设计使MS可以更快地关机 5

  6. F-BCH作用 • 总体消息广播 • 短消息广播 • 可以有多个F-BCH 基本的F-BCH用于总体消息广播 其它F-BCHs用于短消息广播 6

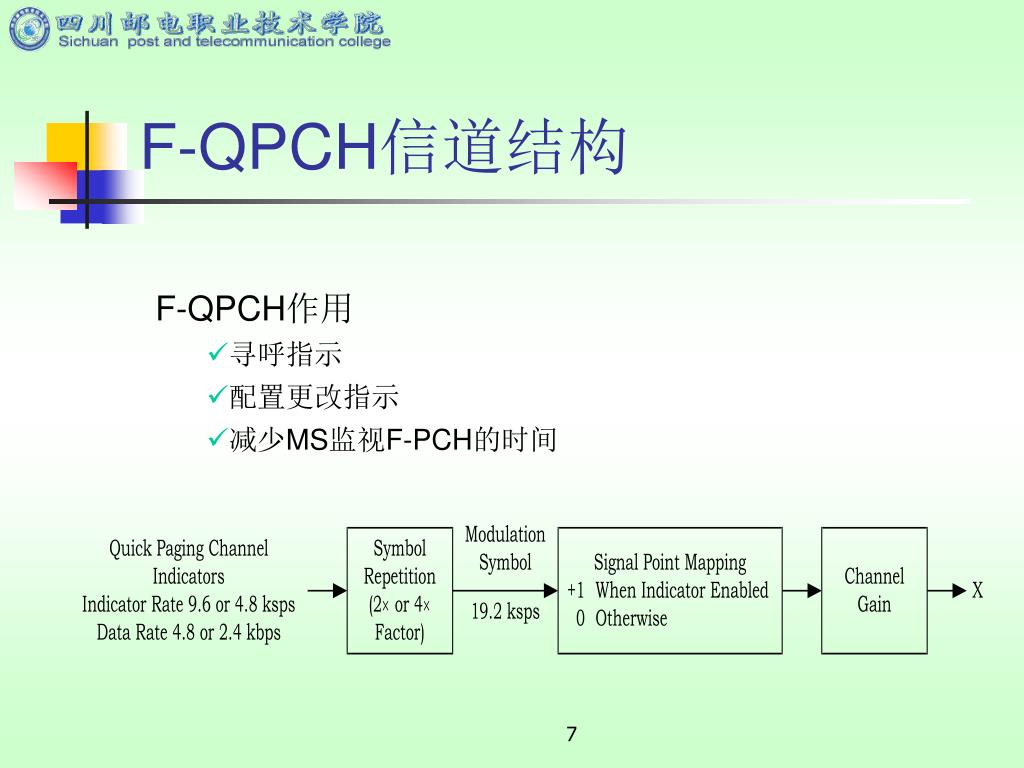

  7. F-QPCH信道结构 F-QPCH作用 • 寻呼指示 • 配置更改指示 • 减少MS监视F-PCH的时间 7

  8. F-CCCH作用 • 发送与MS特定的消息 • 可以有多个F-CCCH 基本的F-CCCH用于寻呼MS 其它F-CCCHs用于直接与MS通信 确认消息 信道指配消息 短数据突发 8

  9. 导频信道 • F-PICH: • 信道估计、多径搜索、临近小区测量 • F-TDPICH: • 支持发射分集,与F-PICH配合 • F-APICH、F-ATDPICH: • 波束成形。一组MS或一个MS一个辅助导频信道。 • 智能天线应用 9

  10. F-DCCH作用 F-DCCH用于在呼叫过程中传送用户和信令信息。每个前向业务信道可以有一个F-DCCH。 支持5ms帧。 支持非连续传输。 10

  11. 多种发射模式 cdma2000 1x前向支持多种发射模式 • Non-TD • TD(Transmit Diversity发射分集) • OTD(Orthogonal Transmit Diversity) • STS( Space Time Spreading) 11

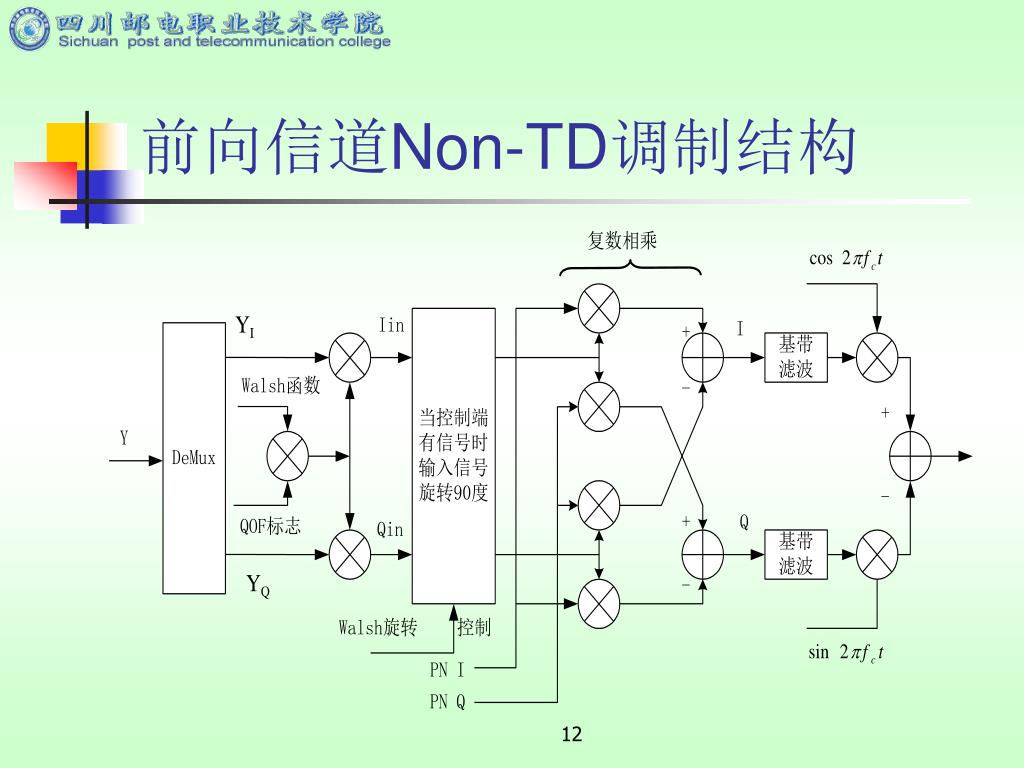

  12. 前向信道Non-TD调制结构 12

  13. 正交发射分集OTD模式 13

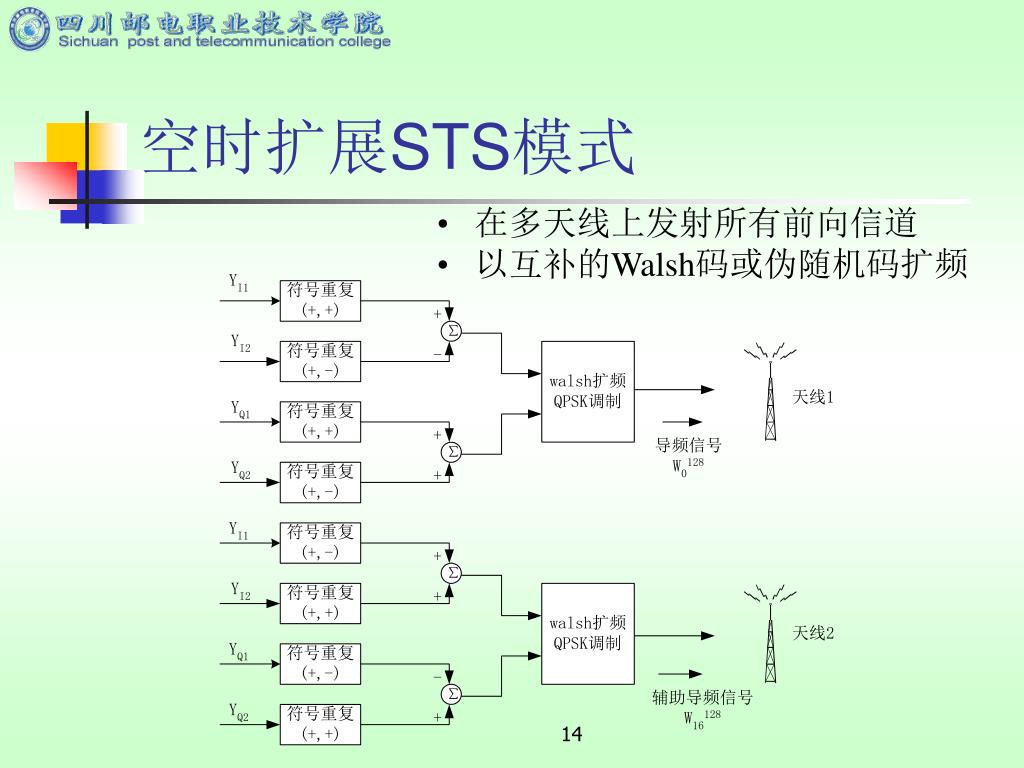

  14. 空时扩展STS模式 • 在多天线上发射所有前向信道 • 以互补的Walsh码或伪随机码扩频 14

  15. QOF • IS-95A/B前向最多只有64个码道,可能不够。cdma2000通过QOF(Quasi-Orthogonal Functions)扩展前向码道。QOF由walsh码掩码组成 • QOF特点 • 不同的QOF掩码将码字分成若干个组 • 同组中的码字间相互正交 • 不同组的码字间存在非0相关特性,称作伪正交。 • 码道分配 • W064 :导频信道 • W3264 :同步信道 • W3264 :寻呼信道 • W80128 , W48128 , W112128:快速寻呼信道 15
