安装算量工程实例高级教程 主办单位中国建设教育协会承办单位深圳市斯维尔科技有限公司

目录安装算量3DM2010软件简介安装算量3DM2010软件主要功能操作流程实例工程简介计算内容实例工程操作讲解一、电气系统操作流程讲解二、给排水系统操作详解三、通风空调系统操作详解四、弱电系统实例操作详解五、消防系统实例操作详解六、零星算量七、报表

安装算量3DM2010软件简介 安装算量3DM是国内首创基于AutoCAD平台的三维安装工程量计算软件。软件通过建立面向工程量计算的真实三维图形模型，利用各类三维构件的属性来记录与工程量计算有关的数据信息，再加上灵活的计算规则设置、强大的分析统计功能以及完全符合安装工程概算、预算、结算的报表，可以满足给排水专业、通风空调专业、电气设备专业、采暖专业等各类安装工程的工程量计算的需求。

安装算量3DM2010软件主要功能 ◆三维可视，直观查看—形象逼真，核对方便！ ◆ 图纸识别，快速准确—智能提取，效率倍增！ ◆ 清单定额，一图两用—审核方便，对量轻松！ ◆ 数据开放，统计高效——按需操作，灵活准确！

操作流程 1、设置工程属性，主要内容是工程名称和采用的定额以及是采用清单算量还是定额算量； 2、导入电子图进行系统图、材料等的定义； 3、识别或将工程内容（器件）布置在界面上； 4、指定做法，设置楼层信息； 5、进行工程量计算，得到工程量清单

实例工程简介 该工程为一所学校的综合楼，集食堂、会议、小卖部于一体，建筑面积为1434㎡，四层和带一个地下室，出屋面的层面有一半是空敞的屋顶露台。需计算安装工程量的内容有：电气系统给排水系统空调系统弱电系统消防系统消防报警系统

计算内容

一、电气系统操作流程讲解 1.1建立工程文件点击桌面上的TH-3DM软件图标，由于本实例是新建工程，直接点击对话框中的【新建工程】按钮，弹出是否保存对话框工程文件保存位置（路径）对话框，点击按钮【是（Y）】，弹出工程文件保存位置（路径）对话框，工程名称和保存位置都设置好后，点击【打开】按钮，设置的内容被保存. 同时弹出【工程设置：计量模式】对话框，在工程设置：计量模式对话框中，将工程名称、计算依据、输出模式等内容依次设置好，本实例中输出模式为“清单模式”，在清单模式下，计算依据用“国标清单和深圳市安装工程2003定额”。点击【下一步】按钮，弹出【工程设置：楼层设置】对话框，图在楼层设置对话框中，将添加新楼层，将楼层名实例工程操作讲解

称，标高，层高等设置好，点击【下一步】按钮，弹出【工程设置：工程特征】对话框，在工程设置对话框中，将电气、水暖、通风的属性值设置好， 点击【完成】按钮，软件进入操作界面.

1.2插入电子图 点击屏幕菜单中的【图纸】按钮，点击“导入设计图”按钮，执行设计图导入的命令，弹出图档文件选择对话框, 将“一至四层电气”文件名选亮显，选好文件后点击【打开】按钮，这时“一至四层电气”的电气图就导入到操作界面中了

1.3.分解设计图 了解了材料表和系统图的内容后，就可以进行识别操作了。电子图导入操作界面后，点击【图纸】内的【分解设计图】按钮，将导入的图档进行分解。 1.4 识别系统图首先对系统图进行识别。点击屏幕菜单中的【识别】按钮，这时菜单会向下展开，点击“识别系统”按钮后。先注意看识别系统对话框内，下面的两个记录栏内是空的，表示现在还没有进行器件编号定义。点击栏中“读系统图”的工具按钮，命令栏提示“请选择主箱文字” ；同时对话框隐藏，光标变为选择目标形状“ ”，按提示选择一个电箱的编号，这儿选择“-1AL”电箱编号，当选中电箱编号后，同时弹出“系统编号的识别”对话框；点击对话框中的【提取全部文字】按钮

对话框再次隐藏，光标变为“ ”状态。 命令行提示“请选择两列或三列文字”；框选界面中的管线文字描述部分，点击对话框中的【提取全部文字】按钮，对话框再次隐藏，光标变为“ ”状态。框选界面中的管线文字描述部分，

框选完所要识别的文字范围，会再次弹出“系统编号的识别”对话框，这时在对话框中看到已经有了识别成功的线路内容，包括电线的直径、型号、敷设根数、保护管所用材料直径、以及敷设方式等内容框选完所要识别的文字范围，会再次弹出“系统编号的识别”对话框，这时在对话框中看到已经有了识别成功的线路内容，包括电线的直径、型号、敷设根数、保护管所用材料直径、以及敷设方式等内容

点击【确定】按钮，回到识别系统对话框，这时看到在对话框中已经载入了电箱“-1AL”的编号，点开电箱“-1AL”文件夹，会看到有识别出来的照明、插座的回路编号、电线配管型号及敷设方式. 通过上述步骤的操作，就将系统图的内容识别到软件内来了。重复上述方法可以将所有楼层的系统图一次性的全部识别完。系统编号是一个带有回路编号的电线配管组合构件，在识别时要注意不同的回路要选择不同的系统编号。此外对于同一回路中电线根数不同的情况下在此处不处理，识别完毕后通过管线互配命令进行调整。

1.5识别表格（图例） 表格一般指的是设备材料表。材料表中包括图例，名称，规格，单位，数量，备注等。点击屏幕菜单中的【识别】按钮，点击“识别表格”按钮，弹出设备识别对话框：

点击【提取表格】按钮，光标变为“ ”选择状态，命令栏提示“请选择文字和图块”；用光标框选（或点选）要识别的文字和图块，从右向左框选，选中后右键，对话框中就显示出了识别的内容. 初步识别出来的内容还不能直接利用，还需要调整（调整方法见《安装算量2010高级实例教程》一书）。

当材料全部调整完后，点击【转换】按钮，光标变为“ ”选择状态，命令栏提示“请选择需要识别的设备”；从右向左在图上框选需要识别的设备，选中后右键，这样表格中的图形在设计图中就被识别出来了。同时，识别过后的设备记入到定义对话框里面了。如点击【设备二】按钮中的“灯具布置”按钮，可看到刚刚识别过的构件名称.

1.6识别设备 电气系统中的设别一般包括灯具，配电箱，开关，插座等，现在已配电箱为例，介绍识别设备的方法。其它的设备的操作方式均同此。点击屏幕菜单中的【识别】按钮，这是菜单会向下展开，点击“识别设备”按钮后，弹出识别设备对话框：

点击导航器中的“3D图”按钮，弹出“图库管理”对话框，在图库管理中双击所需要的配电箱柜名称和图形，点击导航器中的“3D图”按钮，弹出“图库管理”对话框，在图库管理中双击所需要的配电箱柜名称和图形，

重新回到识别设备界面，设置相应的标注图层，属性，系统类型，回路编号，点击〖提取〗按钮，光标变为“ ”选择状态，命令行提示“选择单个图例”；在图纸上框选单个图例，右键确认；同时命令栏提示“请输入块的插入点”；在图上选择设备的插入点，同时命令栏提示“请输入块的方向”；根据图形的方向，在图上选择插入设备的方向，同时命令栏提示“选择需要识别图块”，框选整长图纸，右键确认，整张图纸中的配电箱就别识别出来了。识别灯具、插座等与识别配电箱相同，在此就不必累赘

电箱识别成功后，将光标置于识别好的电箱图上，点击右键，在出现的右键菜单上，点击“属性编辑”命令。电箱识别成功后，将光标置于识别好的电箱图上，点击右键，在出现的右键菜单上，点击“属性编辑”命令。

在弹出的“设备属性”对话框中，可看到成功识别的电箱属性参数已经载入。在弹出的“设备属性”对话框中，可看到成功识别的电箱属性参数已经载入。

可以在“设备属性”对话框中对载入的参数进行修改和增加，如增加安装方式描述，将相同个数指定为“5”个等等，以符合实际需要，之后点击【确定】就可以了。可以在“设备属性”对话框中对载入的参数进行修改和增加，如增加安装方式描述，将相同个数指定为“5”个等等，以符合实际需要，之后点击【确定】就可以了。

1.8 做法挂接 1.8.1 清单挂接现在来给电箱挂做法（赋予清单和定额），点击构件查询对话框中的“做法”按钮，弹出“清单做法选择/维护”界面，按图中标注步骤操作，定义一条清单做法，包括清单条目以及条目下的定额。在清单条目中，在章节栏中点击章节条目前的“ ”号，将章节条目展开，每展开一级，定额子目栏内的条目选项就会离所需选的定额子目近一些，当“ ”变为“ ”时，表示章节再不能展开，直接将节条目选中，这时右边子目栏中就会显示所需要的相关条目，选择好一条所需要的清单条目，双击该条清单条目，这条清单就挂接到电箱的做法下面了.

清单条目虽然挂接上了，检查“工程量计算式”单元格，根据实际所需，选择工程量计算式，点击“工程量计算式”单元格”，会出现下拉按钮“ ”后，点击下拉按钮，弹出“特征变量∕计算式”对话框：

说明：在实际工程中可能对话框中简单的表达式不能适合需要，如要将“JS”乘以一个系数1.1，可以将表达式编辑为“JS*1.1”这样的形式，也可以将对话框中的变量组合出一条计算式，如将“JS、Ｗ”组合成“JS + Ｗ”这样的计算公式

1.8.2 定额挂接 用与“清单挂接”同样的方法将定额子目挂接上。在显示的子目条中，选取需要的子目，双击就将定额子目挂接上了也可以直接利用对话框上面的“查找”命令快速将定额子目查找出来进行挂接。对于多个器件的的做法挂接，有时选择很麻烦，可利用“过滤选择”或者“构件筛选”功能先对构件进行选择，然后在进行做法的挂接。 1.9 识别管线点击屏幕菜单中的【识别】按钮，这是菜单会向下展开，点击“识别系统”按钮，在展开的选项栏中选取准备识别操作的系统编号，再在系统编号的下面选择要识别的回路编号。说明：由于已经进行过系统图的识别，每个系统都带有管线的回路描述信息。这不同于单根的管线，用系统编号进行识别处理等同于单根管线的识别一样，实际上单根管线的材料、型号、规格等已经存在于分别的类型选项卡中。

由于现在是在进行地下室器件布置，地下室的系统编号是-1AL，就选择“-1AL”文件夹；在展开的文件夹中选择“照明”，当然也可以选择“插座”，视自己的方法而定；选择要识别的回路编号，在这儿实例按顺序来，选择“N1”回路；由于现在是在进行地下室器件布置，地下室的系统编号是-1AL，就选择“-1AL”文件夹；在展开的文件夹中选择“照明”，当然也可以选择“插座”，视自己的方法而定；选择要识别的回路编号，在这儿实例按顺序来，选择“N1”回路；

选择好回路编号后，点击“实体图层”后的【 】按钮，命令行提示“选择水平的线” ；在图上点选电线的图层，因为绘制电线的线形属于一个图层，识别管线时不能用提取图层的方式进行识别，这样做会将所有管线的图形都选上。右键确认，同时命令行提示 “选择需要识别水平的线”；识别管线因为是按回路编号来进行的，在图面上选择回路线型一定要将对应的回路图层选完全，不要漏选了也不要将其它回路的线型选入进来。选择“N1”回路编号，由图上可看出，管线的回路编号，类型，敷设方式，图上也已经标出。

照明回路部分是别完后，将选项选到“插座”回路编号上，选择插座部分的电线回路进行识别，操作方法同上。照明回路部分是别完后，将选项选到“插座”回路编号上，选择插座部分的电线回路进行识别，操作方法同上。

用上述方法将地下室楼层的管线全部识别出来的界面结果：用上述方法将地下室楼层的管线全部识别出来的界面结果：

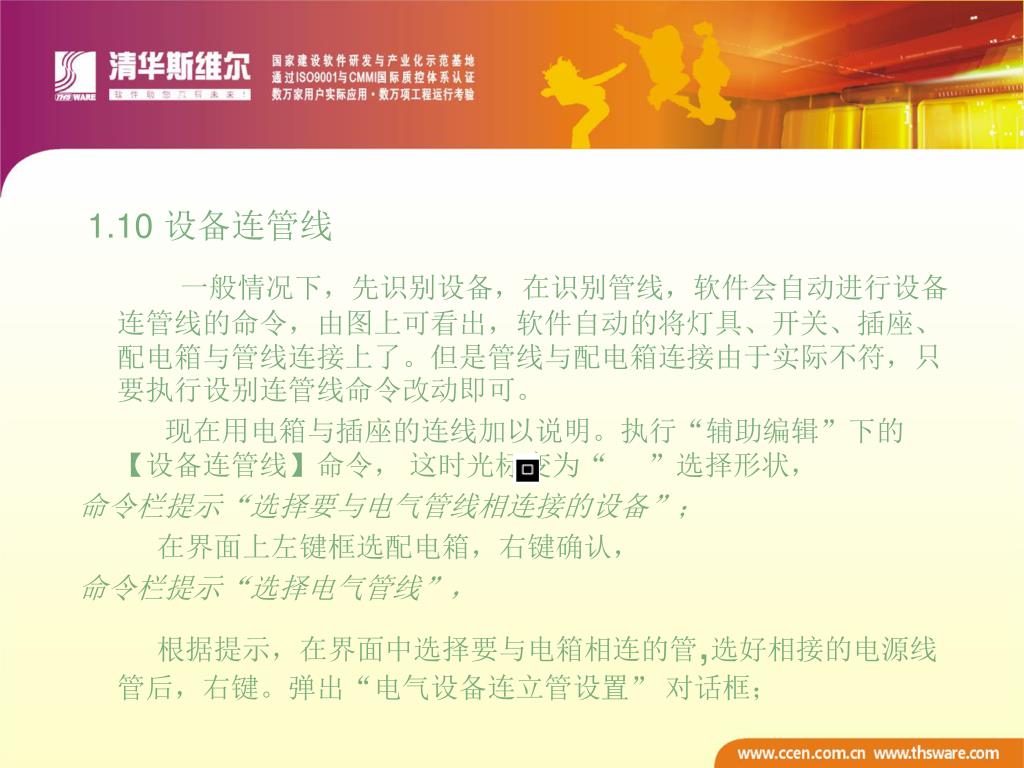

1.10 设备连管线 一般情况下，先识别设备，在识别管线，软件会自动进行设备连管线的命令，由图上可看出，软件自动的将灯具、开关、插座、配电箱与管线连接上了。但是管线与配电箱连接由于实际不符，只要执行设别连管线命令改动即可。现在用电箱与插座的连线加以说明。执行“辅助编辑”下的【设备连管线】命令，这时光标变为“ ”选择形状，命令栏提示“选择要与电气管线相连接的设备”；在界面上左键框选配电箱，右键确认，命令栏提示“选择电气管线”，根据提示，在界面中选择要与电箱相连的管,选好相接的电源线管后，右键。弹出“电气设备连立管设置” 对话框；

此框中，可以再次对连接管的直径，敷设方式，材质进行设定，点击单元格后面的下拉选项按钮，用来确定“设备连管线”时立管生成的基本数据。

如不需要设置材料，可“默认为同水平管”的内容。在根数列单元格内设置好连接的根数，也是点击单元格后的下拉选择按钮，将要连接管的根数设置好后，点击【确定】，直接右键，竖管就与电箱连上了。如不需要设置材料，可“默认为同水平管”的内容。在根数列单元格内设置好连接的根数，也是点击单元格后的下拉选择按钮，将要连接管的根数设置好后，点击【确定】，直接右键，竖管就与电箱连上了。

二、给排水系统操作详解 2.1 建立工程文件给排水系统工程文件的建立同“电气系统” 2.2 插入电子图操作方法同电气部分的“插入电子图” 2.3分解设计图操作方法同电气部分的“分解设计图” 2.4 识别给水管线点击屏幕菜单中的【识别】按钮，这是菜单会向下展开，点击“识别管道”按钮。导航器弹出“管道识别”对话框，

选取管道图层，标注图层及系统类型，修改属性值，根据命令栏提示，单选或框选界面中需要识别的给水线，右键，水管就被识别了，识别成功的管线变为了绿色。选取管道图层，标注图层及系统类型，修改属性值，根据命令栏提示，单选或框选界面中需要识别的给水线，右键，水管就被识别了，识别成功的管线变为了绿色。

若是构件识别后，构件名称的显示会显的界面较乱，点击工具栏“视图”命令下的【属性图示】，弹出选取实体类型对话框。若是构件识别后，构件名称的显示会显的界面较乱，点击工具栏“视图”命令下的【属性图示】，弹出选取实体类型对话框。

选取需要隐藏的构件，在构件类型前的“ ”打√，点击“隐藏选择”按钮，回到图面上，框选需要隐藏构件名称的图面，右键确认。因为在识别开始时已经进行了线型图层的识别，故将整个界面框选时，也只会选中已识别的图层线，其它的线形对象会过滤不被选中。

识别的给水管的一切参数都是默认的缺省值，这不符合实际的要求，现在给水管道已经识别出来了，可以对识别的管线进行材料、型号、规格、标高等进行参数编辑。识别的给水管的一切参数都是默认的缺省值，这不符合实际的要求，现在给水管道已经识别出来了，可以对识别的管线进行材料、型号、规格、标高等进行参数编辑。按上述设计要求，先进行进户水管的调整，可将界面分为两个并排的垂直视口。将视口一边置为平面显示一边置为三维显示，这样便于看清和选择要编辑的管道。

2.5给排水设备布置 先来布置低水箱坐便器。点击“设备二”菜单，执行菜单中的【卫生洁具】命令，弹出导航器，这时构件类型栏为“卫生器具”；点击“新建”按钮，弹出图库管理对话框，在对话框中选择所需的低位水箱坐便器。按实际所需修改安装高度，系统类型。

命令行提示“ ”；在界面上选择插入点，布置好后，如左图：用同样的方法将小便器、大便器高水箱、洗手盆等布置上，同时调整好安装高度，用“辅助编辑”内的【设备连管道】命令将洁具与水管连接起来。操作方法同“设备连管线”。

将设备与管连接好后，将界面又设置为两个视窗，调整好与设备有高低差的立管，调整方法同前述，最后得到成功了的给水布置图。将设备与管连接好后，将界面又设置为两个视窗，调整好与设备有高低差的立管，调整方法同前述，最后得到成功了的给水布置图。

2.6识别排水管线 识别排水管的方法与识别给水管的方法一样，只是要将选项栏内的选项选为“废水”即可，识别排水管的方法同识别给水管的方法一样，执行【识别管道】后，在弹出的“导航器”对话框中将要识别的管线属性设置好再就进行识别，可以免去修改参数的步骤。

2.7保温设置 在水系统中，例如空调的冷冻水管道一般需要保温，软件提供保温设置的功能，点击“布置，选择及修改的快捷按钮”中的“保温设置”，命令行提示“请选择管道|全部（Q）|<退出>”；框选图面上需要保温的管道，右键确认，弹出自动布置对话框：可选择按照国家标准规范进行保温厚度的设置，也可按照设置值进行，点击“规范”弹出系统维护对话框，是按照国家标准按照专业类型、安装位置、保温材料等进行保温厚度的设置。

双击空调冷冻水管道，弹出构件查询界面，可看到保温层厚度有所需的数据已经根据设置值进行了设置。双击空调冷冻水管道，弹出构件查询界面，可看到保温层厚度有所需的数据已经根据设置值进行了设置。 2.8布置屋面雨水管布置雨水管最好单独设置一个楼层，因为屋面雨水管是从屋面到底层一次性设置高度的，与别的楼层分开是防备有楼层设置了标准层而引起重复计算的错误。

执行“识别”内的【识别管道】命令，在弹出的“导航器”中将系统类型选为“雨水”项，其它项根据设计设置要求设置好，高度暂不设，将管道识别成功后在进行调整。设置完后就可以进行识别管道了，方法同前述。执行“识别”内的【识别管道】命令，在弹出的“导航器”中将系统类型选为“雨水”项，其它项根据设计设置要求设置好，高度暂不设，将管道识别成功后在进行调整。设置完后就可以进行识别管道了，方法同前述。在图中看到管道的高度只有一个楼层高，现在用“编号编辑”的命令将水管的长度进行调整。

一层给排水系统至此布置完毕。做法挂接的方法同第二章第六节。若第二层的大部分构件型号与第一层一样，可进行编号的复制，快捷方便。点击“构件”菜单，在下拉列表中选择【定义编号】，弹出定义编号对话框，一层给排水系统至此布置完毕。做法挂接的方法同第二章第六节。若第二层的大部分构件型号与第一层一样，可进行编号的复制，快捷方便。点击“构件”菜单，在下拉列表中选择【定义编号】，弹出定义编号对话框，点击左上角的【复制】按钮，弹出楼层间复制对话框，

在目标楼层下拉列表中选择“第2层”点击“确定”按钮，则首层的而构件编号就复制到二层了。在目标楼层下拉列表中选择“第2层”点击“确定”按钮，则首层的而构件编号就复制到二层了。

三、通风空调系统操作详解 3.1 建立工程文件给排水系统工程文件的建立同“电气系统” 3.2 插入电子图操作方法同电气部分的“插入电子图” 3.3分解设计图操作方法同电气部分的“分解设计图” 3.4 识别风管执行“识别”菜单下的【识别风管】命令。在对话框中看到有些栏目的后面都有“ ”的按钮，表示该栏目内的内容可以到界面的电子图中提取。

先点击“风管图层”后面的“ ”按钮， 命令行提示“提取风管边线”；按提示在界面中选择风管的图形边线，如果有多个颜色的风管线，可以一次性的将这些边线都选上，右键之后，风管边线的图层就被记录在系统内了。设置好参数后，命令栏提示“选择单选识别的风管边线|提取回路（o）|”；默认为选择风管边线为识别对象，在界面中框选需要识别的风管右键，图中的风管就被识别了。在图中看到，风管的线型变了颜色，同时也将风管的截面尺寸、壁厚等内容用蓝色文字标注出来了。
