  1. 计 算 机 电 路 基 础 • 石林祥 • lxshi@it.sspu.cn • 办公室:1515 • 50217805 • 13024112410

  2. 计 算 机 电 路 基 础 第一章 电路分析基础 • 上海第二工业大学计算机与信息学院

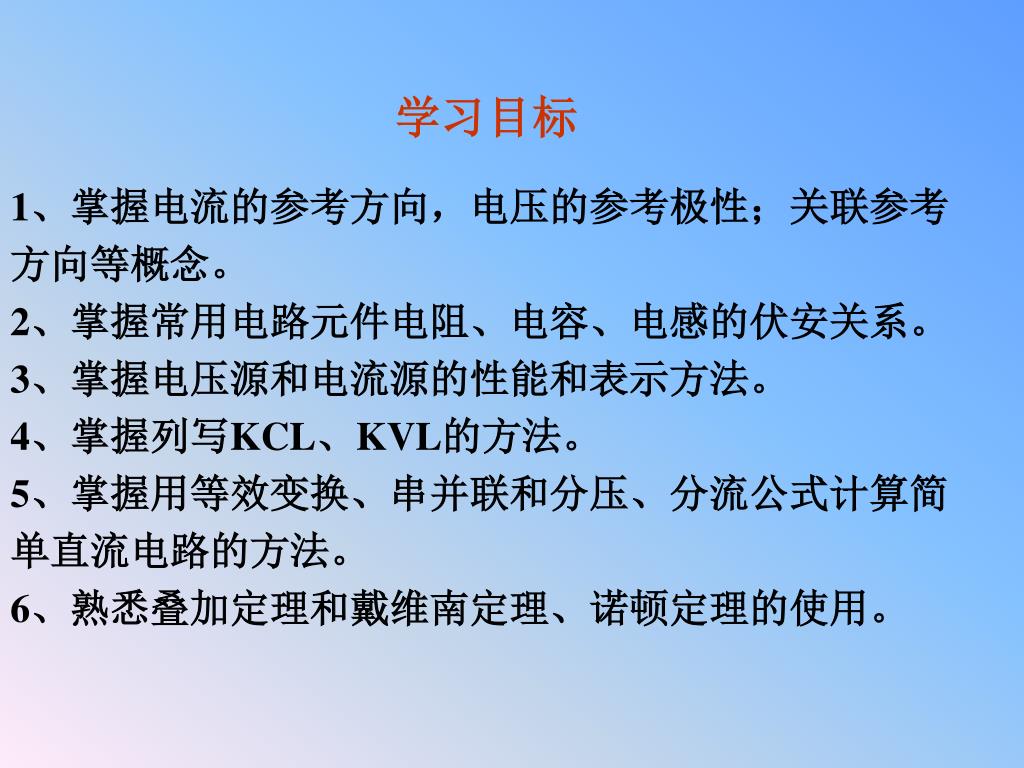

  3. 学习目标 1、掌握电流的参考方向，电压的参考极性；关联参考方向等概念。 2、掌握常用电路元件电阻、电容、电感的伏安关系。 3、掌握电压源和电流源的性能和表示方法。 4、掌握列写KCL、KVL的方法。 5、掌握用等效变换、串并联和分压、分流公式计算简单直流电路的方法。 6、熟悉叠加定理和戴维南定理、诺顿定理的使用。

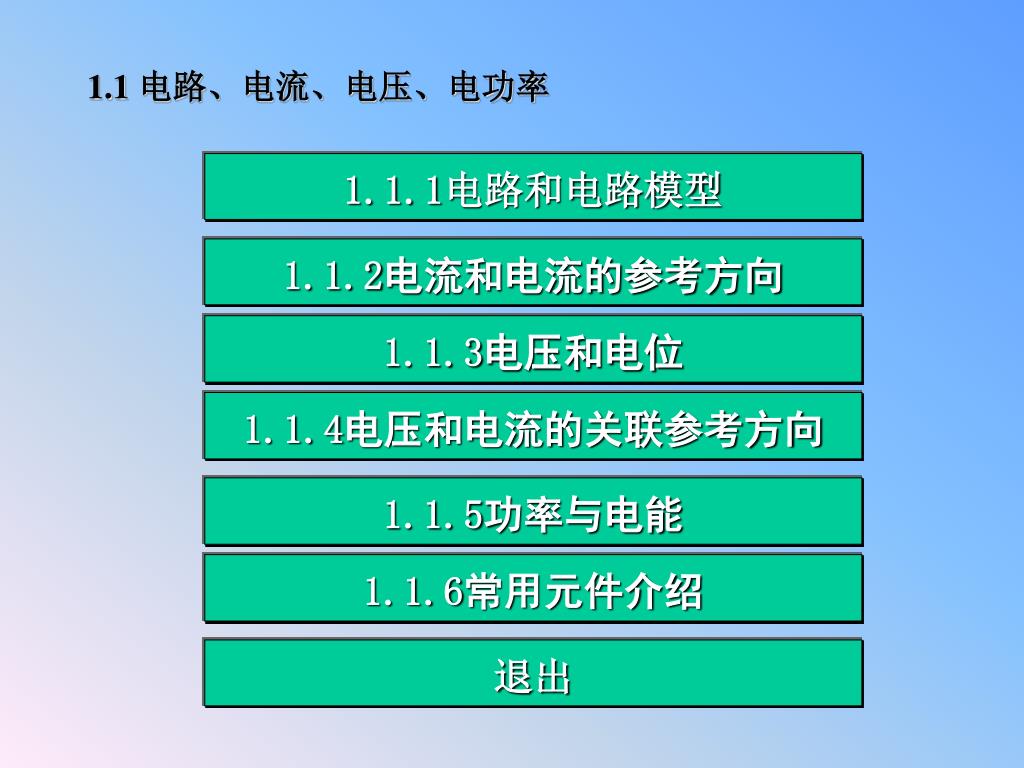

  4. 1.1 电路、电流、电压、电功率 1.1.1电路和电路模型 1.1.2电流和电流的参考方向 1.1.3电压和电位 1.1.4电压和电流的关联参考方向 1.1.5功率与电能 1.1.6常用元件介绍 退出

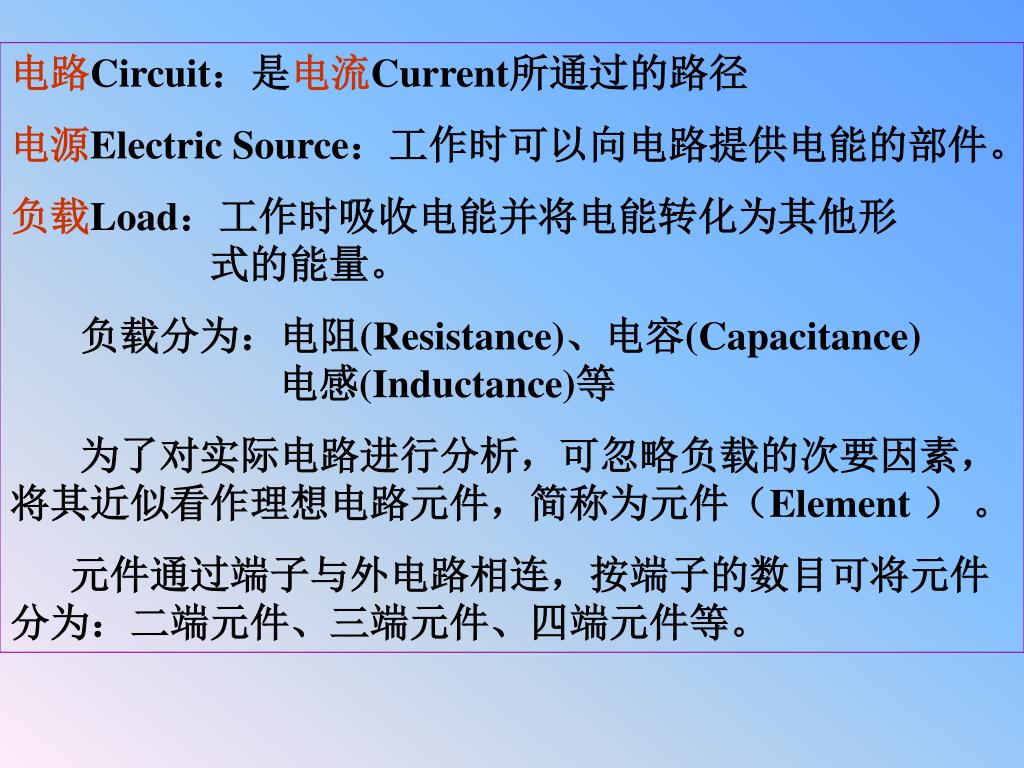

  5. 电路Circuit：是电流Current所通过的路径 电源Electric Source：工作时可以向电路提供电能的部件。 负载Load：工作时吸收电能并将电能转化为其他形 式的能量。 负载分为：电阻(Resistance)、电容(Capacitance)电感(Inductance)等 为了对实际电路进行分析，可忽略负载的次要因素，将其近似看作理想电路元件，简称为元件（Element ） 。 元件通过端子与外电路相连，按端子的数目可将元件分为：二端元件、三端元件、四端元件等。

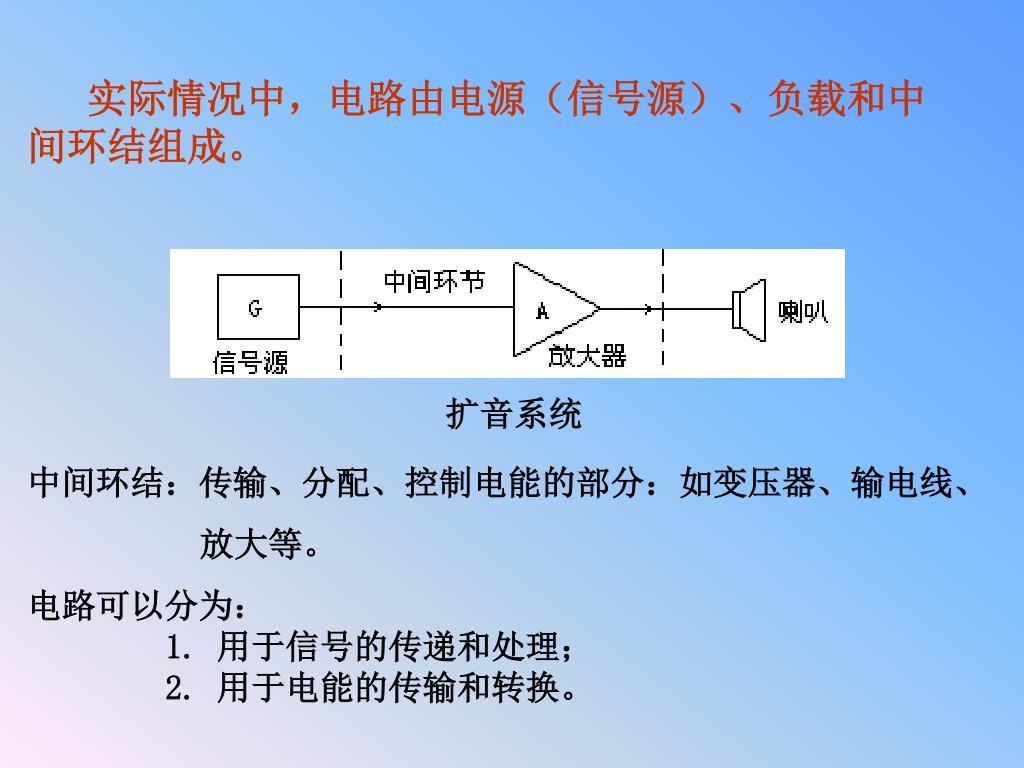

  6. 实际情况中，电路由电源（信号源）、负载和中间环结组成。实际情况中，电路由电源（信号源）、负载和中间环结组成。 扩音系统 中间环结：传输、分配、控制电能的部分：如变压器、输电线、 放大等。 电路可以分为：1. 用于信号的传递和处理；2. 用于电能的传输和转换。

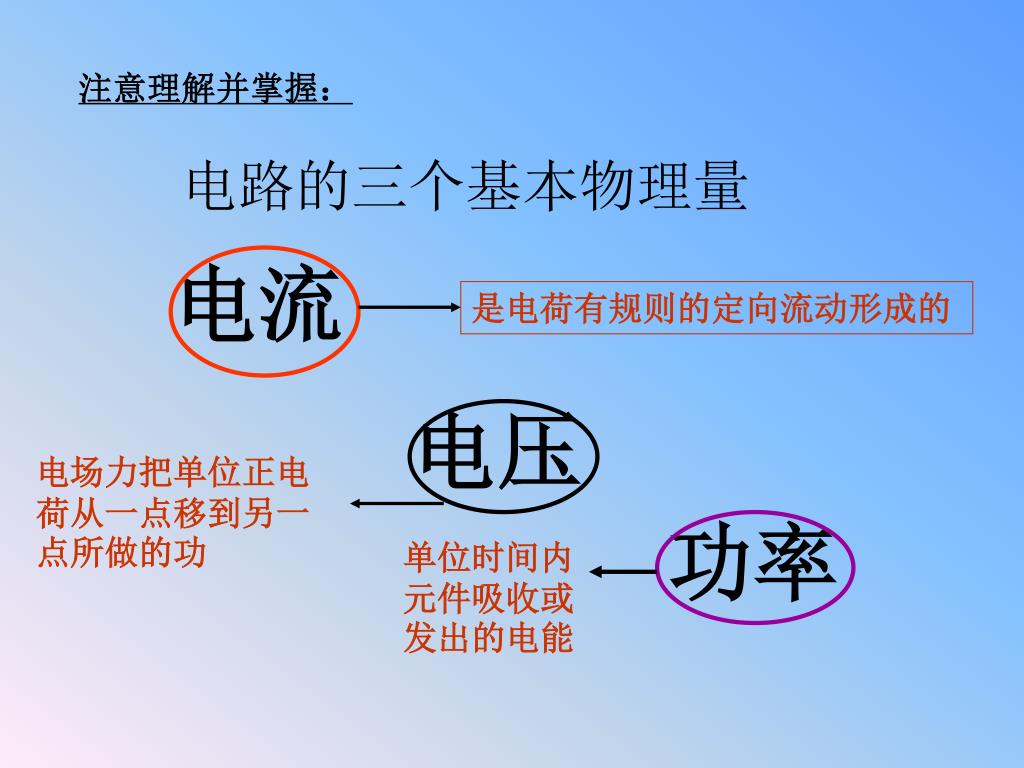

  7. 注意理解并掌握： 电路的三个基本物理量 电流 是电荷有规则的定向流动形成的 电压 电场力把单位正电荷从一点移到另一点所做的功 功率 单位时间内元件吸收或发出的电能

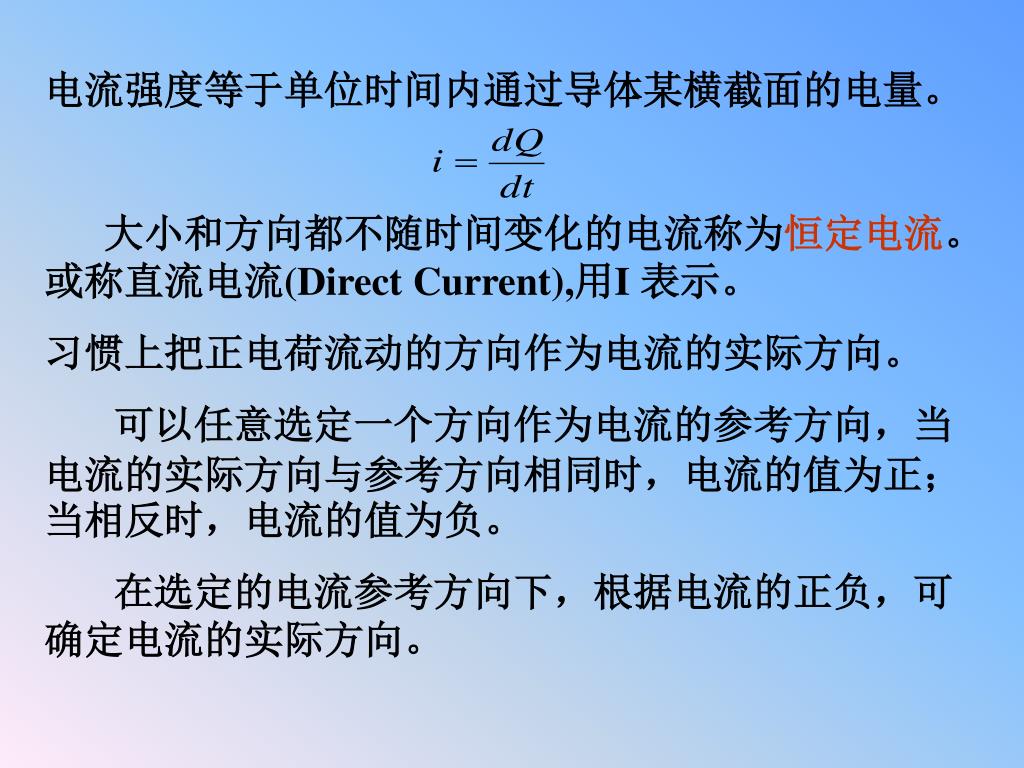

  8. 电流强度等于单位时间内通过导体某横截面的电量。电流强度等于单位时间内通过导体某横截面的电量。 大小和方向都不随时间变化的电流称为恒定电流。 或称直流电流(Direct Current),用I 表示。 习惯上把正电荷流动的方向作为电流的实际方向。 可以任意选定一个方向作为电流的参考方向，当电流的实际方向与参考方向相同时，电流的值为正；当相反时，电流的值为负。 在选定的电流参考方向下，根据电流的正负，可确定电流的实际方向。

  9. 电流：大小及参考方向 参考方向（箭头）：可任意假设； 真实方向（电流表测值）：不受参考方向影响。

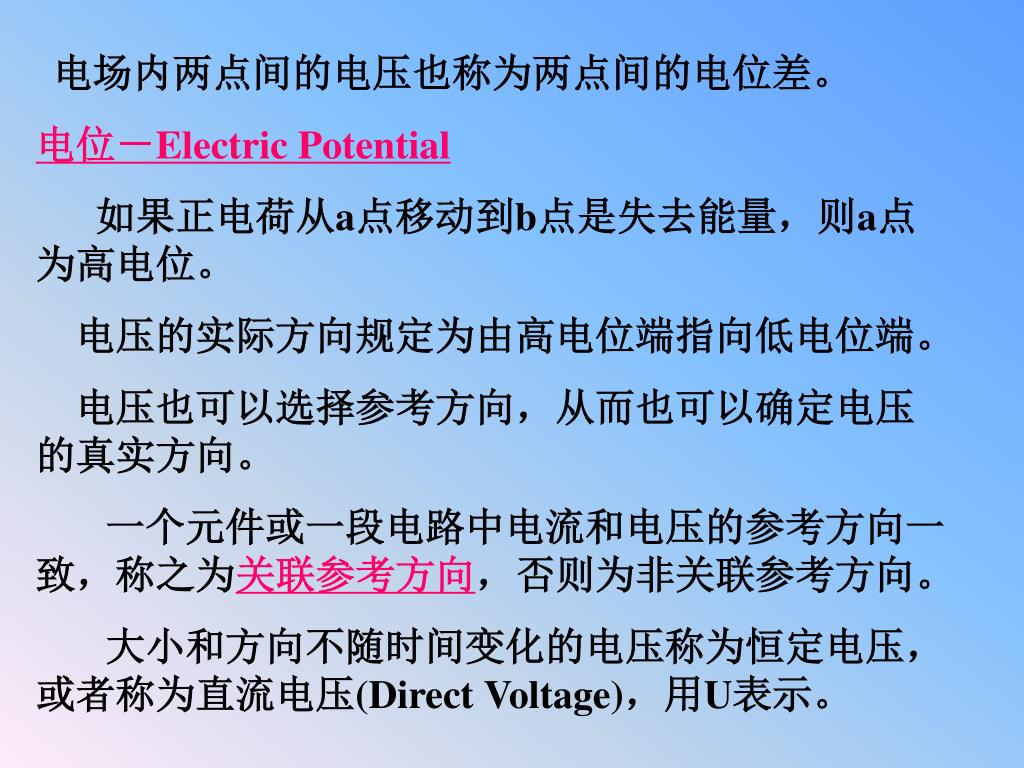

  10. 电场内两点间的电压也称为两点间的电位差。 电位－Electric Potential 如果正电荷从a点移动到b点是失去能量，则a点为高电位。 电压的实际方向规定为由高电位端指向低电位端。 电压也可以选择参考方向，从而也可以确定电压的真实方向。 一个元件或一段电路中电流和电压的参考方向一致，称之为关联参考方向，否则为非关联参考方向。 大小和方向不随时间变化的电压称为恒定电压，或者称为直流电压(Direct Voltage)，用U表示。

  11. 电压：大小及参考极性 真实=参考 + u=12V 真实极性：（电压表测量值）不受参考极性影响。 _ + u= -12V — 真实 参考

  12. 电压计算例

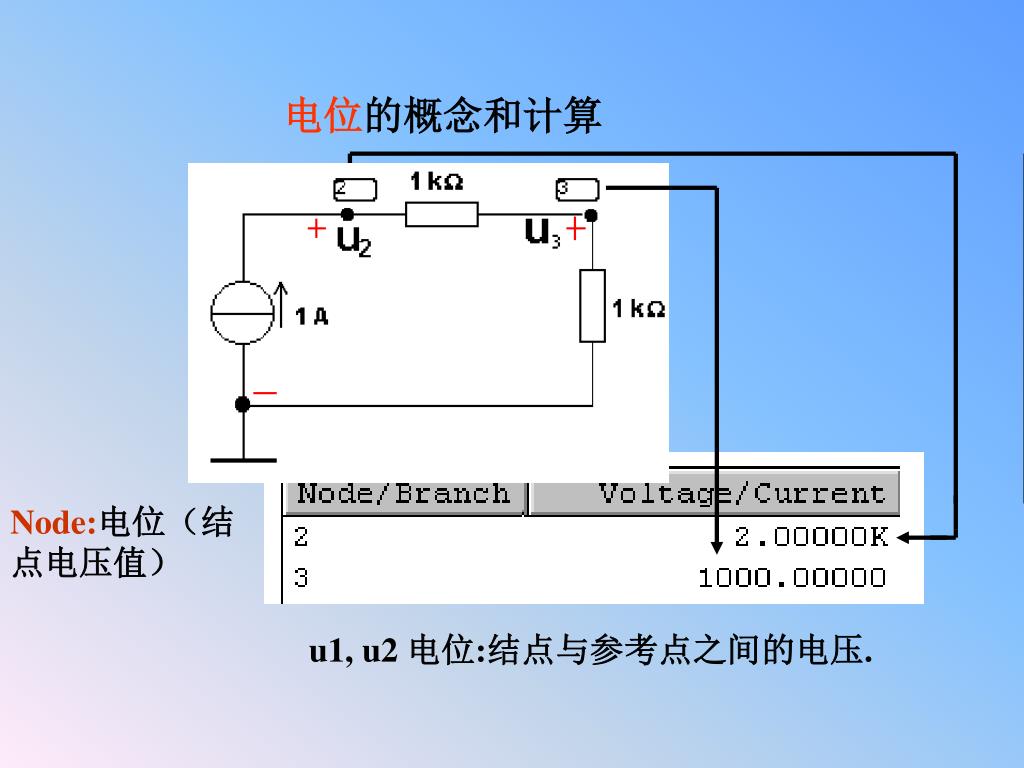

  13. 电位的概念和计算 Node:电位（结点电压值） u1, u2 电位:结点与参考点之间的电压.

  14. 关联参考方向 (a),（c) 关联; (b),(d) 非关联

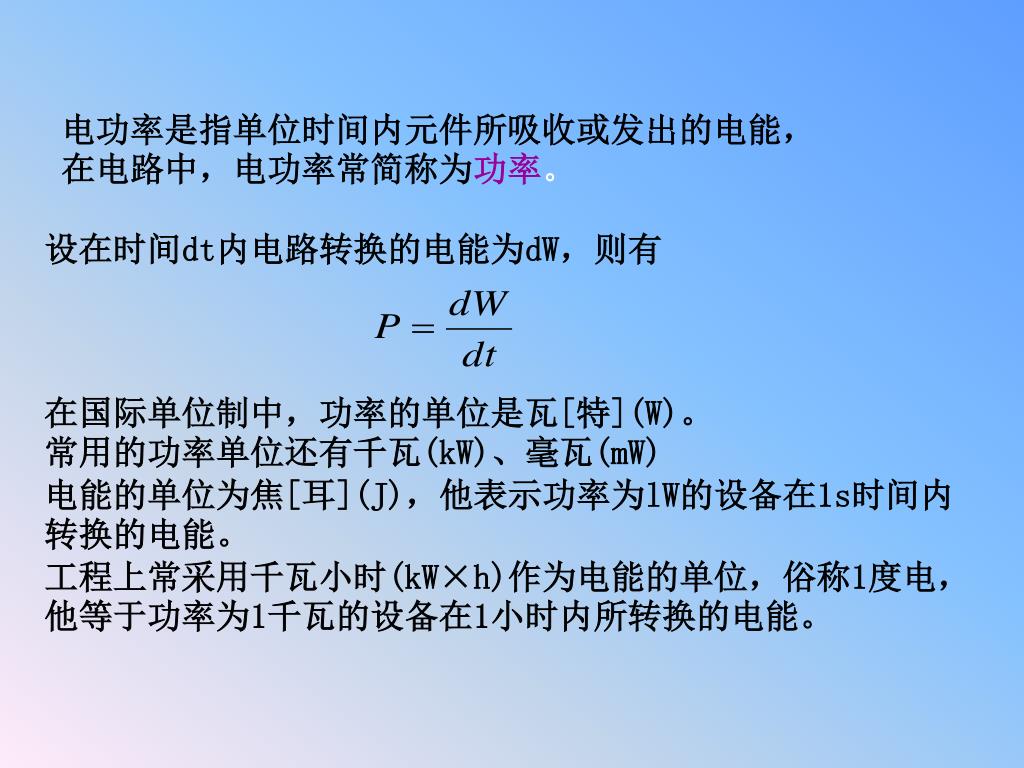

  15. 电功率是指单位时间内元件所吸收或发出的电能，电功率是指单位时间内元件所吸收或发出的电能， 在电路中，电功率常简称为功率。 设在时间dt内电路转换的电能为dW，则有 在国际单位制中，功率的单位是瓦[特](W)。 常用的功率单位还有千瓦(kW)、毫瓦(mW) 电能的单位为焦[耳](J)，他表示功率为lW的设备在1s时间内转换的电能。 工程上常采用千瓦小时(kW×h)作为电能的单位，俗称1度电，他等于功率为1千瓦的设备在1小时内所转换的电能。

  16. 功率的概念及计算 关联 P=+UI=（+3）*(－2)=－6W（产生6瓦）

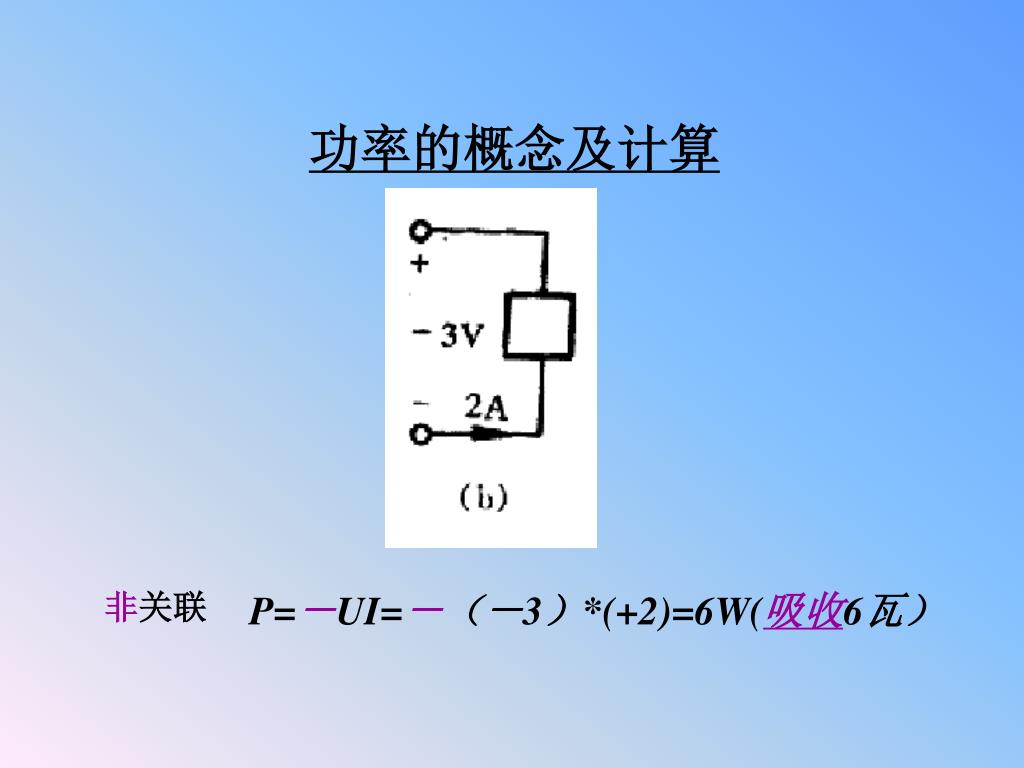

  17. 功率的概念及计算 非关联 P=－UI=－（－3）*(+2)=6W(吸收6瓦）

  18. 功率的概念及计算 关联 P=+UI=（+3）*(+2)=6W(吸收6瓦）

  19. 功率的概念及计算 P=－UI=－（+3）*(－2)=6W(吸收6瓦） 非关联

  20. 电阻 反映电能消耗的电路参数叫电阻。 电阻元件有线性电阻元件和非线性电阻元件。 线性电阻的特点是元件的电阻值为一常数，与通过它的电流或其两端电压的大小无关。 非线性电阻的电阻值不是常数，而与通过它的电流或作用其两端的电压大小有关。 电阻的倒数是电导(Conductance)，电导的单位是西门子 或

  21. 能够储存电场能量的电路参数叫电容。 电容 电容器在工程上应用非常广泛，种类规格也很多，常用的有电解电容器、瓷片电容器等。 Q=C u 在电路中，如果流过一个电容的电流为i(t)，在其电容上建立的电压为uc(t)，那么，它们就有如下的伏安关系 如果i>0，电容充电，电压增高；如果i<0，电容放电，电压减小。设t＝0时，uc＝0，还可得到另一个公式。 按照欧姆定律的概念，可求出电容的容抗为：

  22. 实际的电感器是用导线绕制而成的线圈。 电感 电感器也有很多种类种类规格也很多。 电感线圈在通过交流电流iL时，线圈周围就会建立磁场，而在线圈两端会出现感应电压uL。流过线圈的电流iL与线圈两端的感应电压uL之间存在如下关系 上式就是电感的伏安关系表达式。当iL(0)= 0时，上式也可写成： 按照欧姆定律的概念，可求出电感的感抗为：

  23. 1.2 电压源、电流源及其等效变换 1.2.1电压源 1.2.2电流源 1.2.3电压源与电流源的等效变换 退出

  24. 1.2.1电压源 理想电压源：在工作的时候，无论接在它输出端的负载如何变化，其输出端电压保持不变。而它输出的电流则与之所连接的外电路即负载有关。

  25. 实际电压源： （内阻不为零） 电压源模型：用理想电压源与电阻的串联来表示实际电源的 电路模型。 I U US RS U US US RS I 电压源模型 伏安特性 US是理想电压源的输出电压，数值等于实际电源的电动势。 RS 是电源的内电阻。所以有：U=US－ RS I

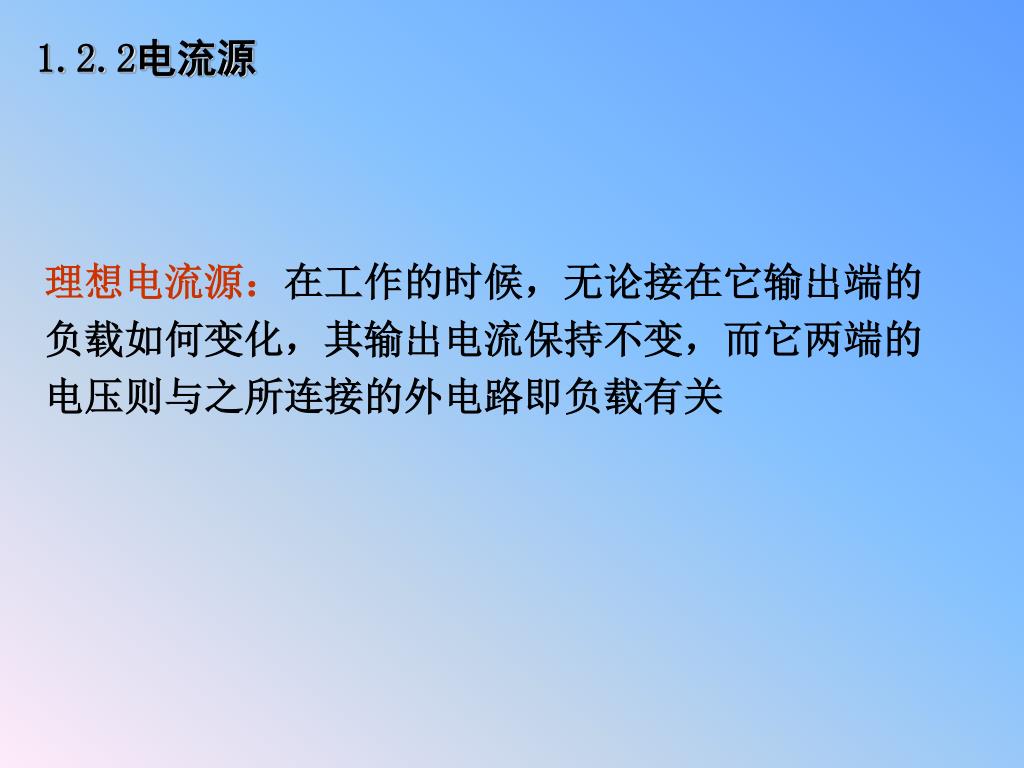

  26. 1.2.2电流源 理想电流源：在工作的时候，无论接在它输出端的负载如何变化，其输出电流保持不变，而它两端的电压则与之所连接的外电路即负载有关

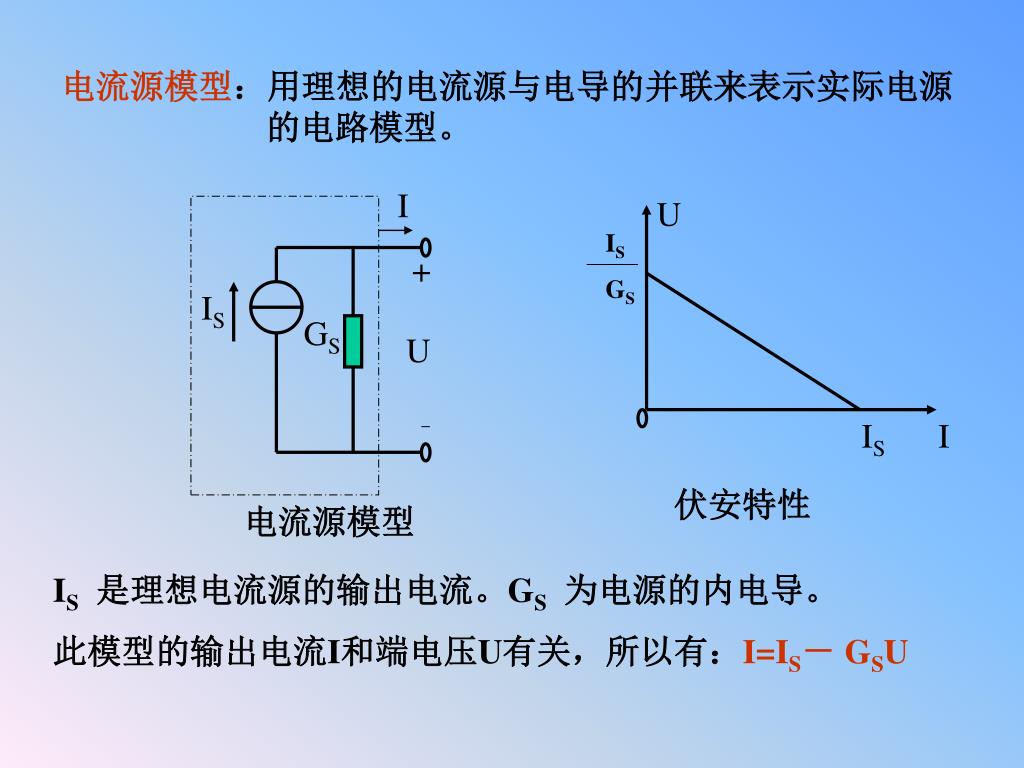

  27. 电流源模型：用理想的电流源与电导的并联来表示实际电源 的电路模型。 I U IS GS IS GS U IS I 伏安特性 电流源模型 IS是理想电流源的输出电流。GS为电源的内电导。 此模型的输出电流I和端电压U有关，所以有：I=IS－ GSU

  28. 1.2.3电压源与电流源的等效变换 等效变换：对外电路而言，用新的电路结构替代电路中的某一部分结构时，必须不影响电路中其他未被变换部分的电压和电流。

  29. 理想电流源可以并联

  30. 理想电压源可以串联

  31. 如果两个模型有相同的伏安特性，则可以进行互换如果两个模型有相同的伏安特性，则可以进行互换 电压源与电流源进行等效变换时应注意以下几点。 (1)电压源与电流源的等效变换关系只对外电路而言，内部是不等效的。 (2)电压源与电流源进行等效变换时，两种电路模型的极性必须一致。 (3)理想电压源与理想电流源不能等效变换。

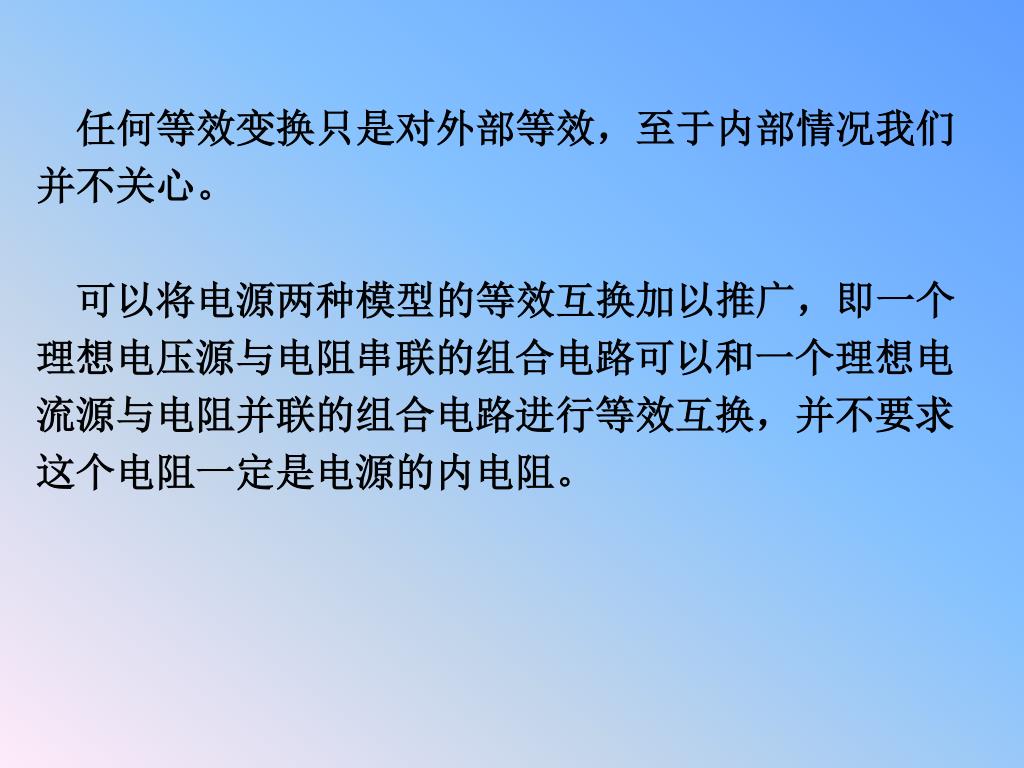

  32. 任何等效变换只是对外部等效，至于内部情况我们并不关心。 可以将电源两种模型的等效互换加以推广，即一个理想电压源与电阻串联的组合电路可以和一个理想电流源与电阻并联的组合电路进行等效互换，并不要求这个电阻一定是电源的内电阻。

  33. 例题：P8－例1.1、1.2、1.3

  34. 1.3电路基本分析方法 1.3.1基尔霍夫定律 1.3.2电阻的串联及并联 1.3.3支路电流法 1.3.4结点电压法 1.3.5叠加定理 1.3.6等效电源定理 退出

  35. 1.3.1基尔霍夫定律 电流（KCL) 电压（KVL)

  36. 几个重要的术语：支路：没有分支的电路称为支路。几个重要的术语：支路：没有分支的电路称为支路。 结点：3条或3条以上支路的交点称为结点。 回路：电路中任意一个闭合路径。 网孔：回路平面上不含支路的回路。

  37. 基尔霍夫电压定律：描述了一个回路中各支路电压间相互约束的关系。基尔霍夫电压定律：描述了一个回路中各支路电压间相互约束的关系。 定律表明：沿任一闭合回路绕行一周，各支路电压的代数恒等于零。 列写关系式：先要任意选定回路的绕行方向，当回路内每段电压的参考方向与回路的绕行方向一致时为正，相反时为负。 电路中任意两点之间的电压：等于以这两点作为端点的任意路径上各个电压之和。 基尔霍夫电压定律实际上也是表明：电路中两点间的电压与路径无关这一电路性质。

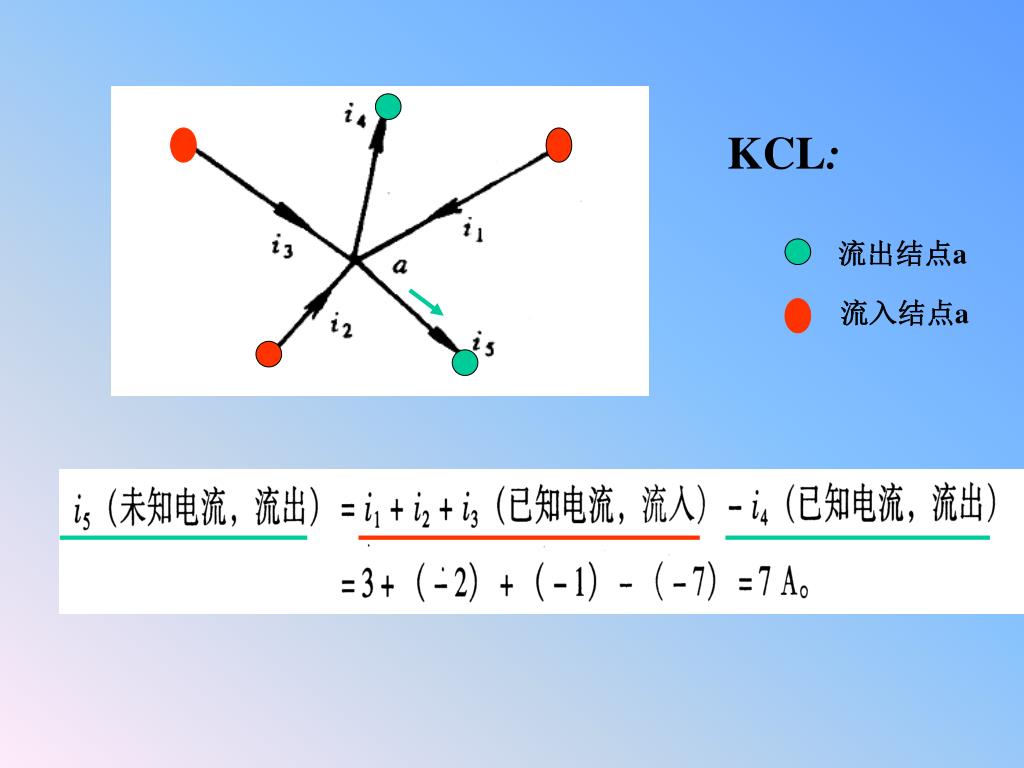

  38. KCL: 流出结点a 流入结点a

  39. 列写KVL: 自己独立列写： u2=…； u y=...

  40. 1.3.2电阻的串联及并联 简单的电阻电路： 电阻的串联：可以应用分压公式。 电阻的并联：也可利用分流公式。 电阻并联时利用电阻的倒数电 导比较方便。

  41. 分压公式： 分流公式： 简单电阻电路的计算：18页例1.9

  42. U1 R1 I1 I2 b I3 a c R2 R3 U4 I6 U5 R4 R6 R5 I4 I5 d 1.3.3支路电流法 电路有m条电路，以m条支路电流作为未知量，应用 基尔霍夫定律列出m个独立的方程式，联立求解方程式即可解出各支路电流。这就是支路电流法。 结点有4个：a、b、c、d。最多可以列写的结点电流方程为 4-1=3个。 设：流出为正，则： 结点a： I1＋I2－I4 ＝0 结点b：－I2 ＋ I3 －I5 ＝0 结点c：－I1－I3 ＋I6 ＝0

  43. Question:1. 这几个方程是否是独立的？2. 仅有的n-1个方程是否可以解出m个未知数？3. 缺少的方程怎么办? Conclusion：支路电流法的一般解题步骤：1. 确定电路的支路数，选定参考方向，设待求支路电流的数为m。 2. 选定所有的独立结点(n-1)，应用KCL列写n-1 个方程。3. 选择独立回路并指定每个回路的绕行方向，应用KVL列写m-(n-1)个方程。4.联立求解方程，得出m个结果。5. 应用欧姆定律求出各支路的电压。例题：书19页例1.10、1.11

  44. 例题： （ 19页题1.10）已知US1＝36V，US2＝108V，IS3＝18A，R1＝R2＝2Ω，R4＝8Ω，试求各支路电流Il，I2，I4以及电流源发出的功率P3。 共3个未知数。所以 1、列一个KCL方程； 2、列2个KVL方程； 3、联立求解3个方程即可。 解之得： Il＝－22(A) I2＝14(A) I4＝10(A) 3个方程如下： Il＋I2＋IS3－I4＝0 I1R1－US1＋US2－I2R2＝0 I2R2－US2＋I4R4＝0

  45. R3 a b I3 Us Is I2 R2 R4 I1 I4 c 1.3.4结点电压法以结点电压作为未知量，将各支路电流用结点电压表示，利用KCL列出独立的电流方程求解的方法。 适用于结点少而支路多的情况。 选择c作为参考结点，选定的参考方向如图：用结点电位表示出各支路电流为： R1

  46. 结点C的电流方程： I1＋I2＋I3 ＝0 结点b的电流方程： －I3＋I4－Is ＝0 把I1 、I2 、 I3 、 I4表达式代入上面的式子，所得出的就是结点电压方程。 例题：20页例1.12

  47. 1.3.5叠加定理 等效电源定理：戴维南定理 诺顿定理

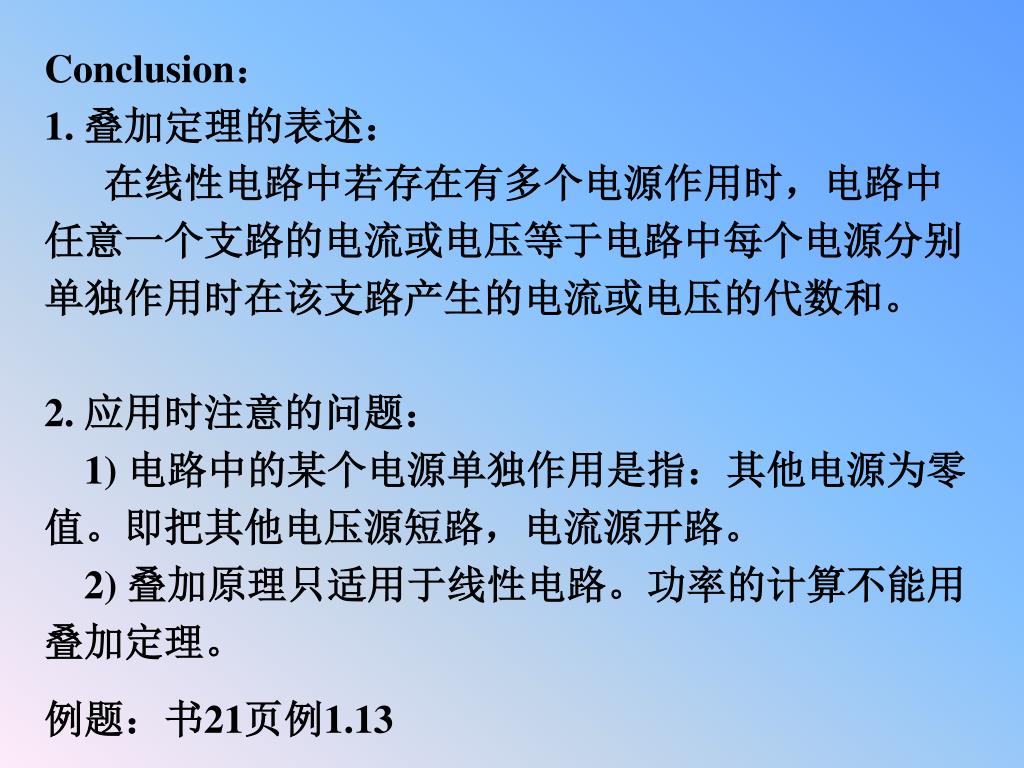

  48. Conclusion：1. 叠加定理的表述： 在线性电路中若存在有多个电源作用时，电路中任意一个支路的电流或电压等于电路中每个电源分别单独作用时在该支路产生的电流或电压的代数和。 2. 应用时注意的问题：1) 电路中的某个电源单独作用是指：其他电源为零值。即把其他电压源短路，电流源开路。2) 叠加原理只适用于线性电路。功率的计算不能用叠加定理。 例题：书21页例1.13

  49. 例：叠加定理应用-- 求右图电路中的U。 解：1、求3V单独作用 2、求2A单独作用 3、然后线性相加 1、如图(a)，3V单独作用时：

  50. 2、当2A单独作用时，如图（b）所示，可用分流公式求U”2、当2A单独作用时，如图（b）所示，可用分流公式求U”
