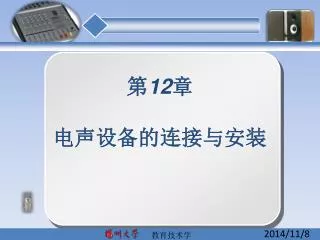

  1. 第12章电声设备的连接与安装 2014/11/8

  2. 12.2 电声系统连接的原则 系统的连接遵循一定的规律: (1)目前调音台输入端有很宽的灵敏度调节范围,可以接受从话筒级电平到线路级电平的各种信号输入 (2)调音台的输出、功放的输入、周边设备的输入输出都是线路电平 (3)设备的连接按照对信号处理所需的顺序,在满足“前级输出连接后级输入、前级输出电平与后级输入电平范围一致”前提下,才可以进行连接。 (4)注意设备输入/输出方式(有平衡和不平衡之别),以及接地方式(有设备地与信号地之别),必要时应考虑用传输变压器来耦合信号。 2014/11/8

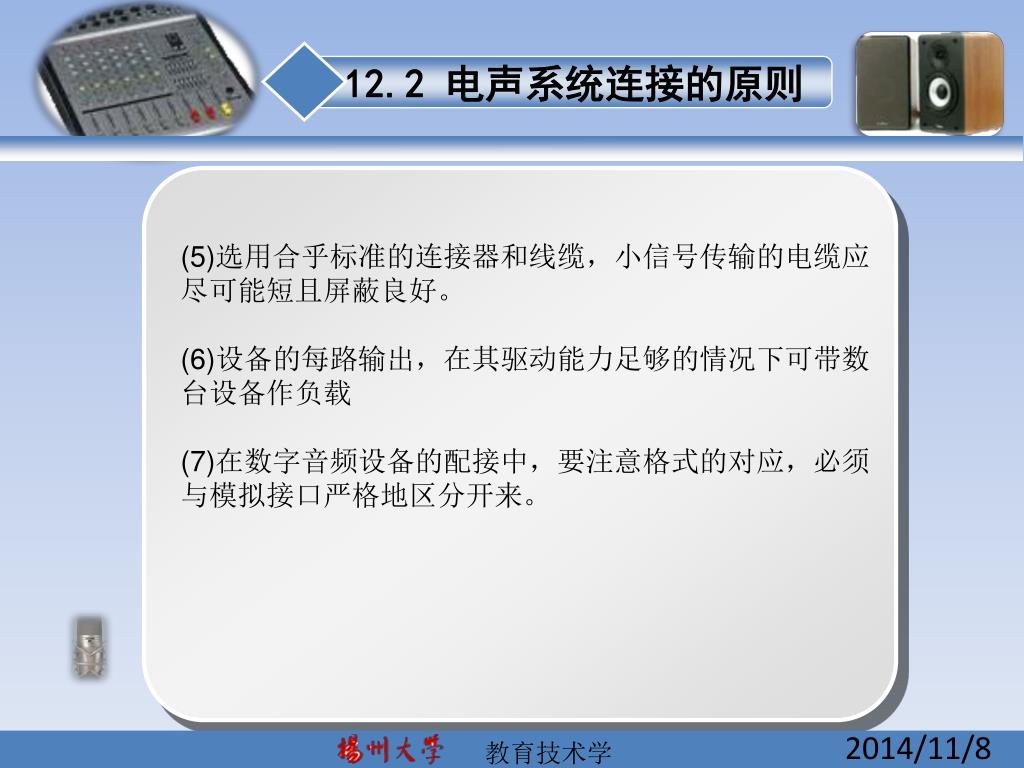

  3. 12.2 电声系统连接的原则 (5)选用合乎标准的连接器和线缆,小信号传输的电缆应尽可能短且屏蔽良好。 (6)设备的每路输出,在其驱动能力足够的情况下可带数台设备作负载 (7)在数字音频设备的配接中,要注意格式的对应,必须与模拟接口严格地区分开来。 2014/11/8

  4. 12.2.1 阻抗匹配原则 所谓阻抗匹配就是指前一级设备的输出阻抗与后一级设备输入阻抗相等。 阻抗匹配的连接方式是基于最大功率传输原理。 电声系统中一般规定线路电平输入输出端口为600Ω阻抗(也有为1000Ω),以便于连接。 所谓跨接就是指前级设备具有很低的输出阻抗,而后级设备具有很高的输入阻抗,并且满足后级输入阻抗远大于前级输出阻抗 (至少5倍以上)。 跨接方式的基本出发点是将前级输出的电压信号尽可能多地传递到后级去。 2014/11/8

  5. 12.2.2 系统连接中传送信号的类别 电声系统连接的目的是为了传递信号,在系统中通过设备外部的电缆连接传送的信号可以分成以下几类: 传声器输出信号(mV级) LP唱机输出信号(mV级) (1)话筒级信号类 音源设备输出(一般为-10dB,250mV)调音台输出(一般为+4dB,1.228V)周边设备输入/输出(多为+4dB,1.228V)线路传送来的节目信号 (0dB/+4dB,0.775V/1.228V) (2)线路级电平类 功放的输出 (高电平,大电流) 扬声器系统的输入 (3)功率级传输类 2014/11/8

  6. 12.2.3 平衡与非平衡信号传输方式 所谓平衡接法是指信号传输过程中,将信号线与传输线的接地屏蔽层用分开连接的方法,即一对信号线的两根芯线对地阻抗相等; 而不平衡连接则相反,信号线的负端与屏蔽层是连接的,即两根信号线中,其中一根接地。 平衡方式信号传输采用三线制。 2014/11/8

  7. 12.2.3 平衡与非平衡信号传输方式 采取以下措施避免采用一些不平衡方式的连接 : ①采用不平衡方式时,尤其传送电平较低时,应尽可能缩短连接电缆的长度。 ②必要时可在不平衡输出设备附近就地设置放大器提升电平,并转换成平衡传输方式后再进行长距离传输。 ③也可用变压器将信号转换成平衡方式后再进行长线传输。 2014/11/8

  8. 12.2.4定阻与定压的功率传输方式 扩声系统按功放的输出形式来分类,可分成定阻输出扩声系统和定压输出扩声系统两类。 图12-2 定阻连接图 2014/11/8

  9. 12.2.4定阻与定压的功率传输方式   定压输出扩声系统中功率放大器向负载传送功率是通过中继输送变压器输送的。功放和音箱的匹配主要是电压匹配(一致),功率的匹配,即负载总功率小于功放的输出功率,就可以安全工作。这种系统的优点是传输距离远、走线方便、造价低。 图12-3 定压连接原理图 2014/11/8

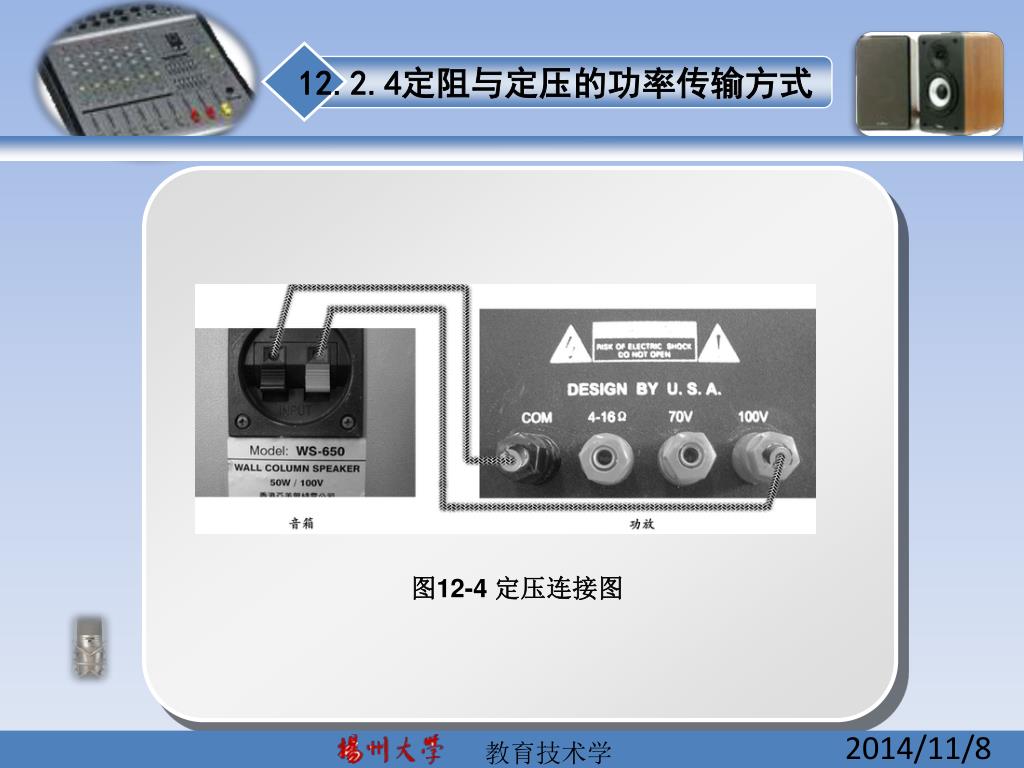

  10. 12.2.4定阻与定压的功率传输方式 图12-4 定压连接图 2014/11/8

  11. 12.2.5 OCL输出功放的桥接 所谓桥接,实质上就是将原来两套(路)功放的OCL电路形式接成一路差动放大的BTL形式。 图12-5功率放大器桥接原理图 2014/11/8

  12. 12.2.6数字音频设备的配接 图12-6专业数字音频接口连接图 2014/11/8

  13. 12.3.1 卡侬连接器   卡侬连接器是专业电声系统中使用最广泛的一类接插件,可用于传递电声系统中的各类信号,包括微弱信号、标准电平信号直至功率信号的模拟信号,以及AES/EBU格式的数字音频信号,都可由卡侬插来连接,是当今专业电声设备信号传输、设备连接使用最广泛的一类接插件。 2014/11/8

  14. 12.3.1 卡侬连接器 使用卡侬插有以下几个好处: (1)信号采用平衡传输方式,抗外界电磁干扰能力较强。 (2)具有弹簧锁定装置。连接可靠,不易拉脱。 (3)接插件本身屏蔽效果良好,不易受到外界电磁场的干扰。 (4)接插件规定了信号流向,便于防止连接上的差错。 2014/11/8

  15. 12.3.1 卡侬连接器 卡侬插头有公插头(J)与母插头(K)之分,插座也同样有公插座与母插座之分。公插头(或插座)的电接点是插针,而母插头(或插座)的电接点是插孔。接照国际上通用的惯例,以公插头或插座作信号的输出端;以母插头、插座作为信号的输入端,卡侬公插头与母插头的外型见图12-7。 2014/11/8

  16. 12.3.1 卡侬连接器 采用卡侬插连接的情况主要有: (1)传声器与电缆的连接; (2)传声器电缆与调音台的连接(一般调音台低阻Low-Z输入习惯上用卡依连接器,而高阻Hi-Z输入则采有6.35mm话筒插) (3)调音台的主输出; (4)功率放大器的输入; (5)专业音源设备的输入、输出; (6)扬声器箱与电缆的连接(扬声器箱与电缆的连接采用卡侬插、6.35mm话筒插以及接线端(柱)的情况都有)。 (7)传声器电缆与数字音频接口的连接; (8)数字音频接口与数字音频设备(AES/EBU格式)的连接       另外,调音台与周边设备的连接,周边设备的输入,输出虽然也可以采用卡侬连接器 2014/11/8

  17. 12.3.1 卡侬连接器 现代的一些卡侬插座常常采用与大三芯兼容的形式 2014/11/8

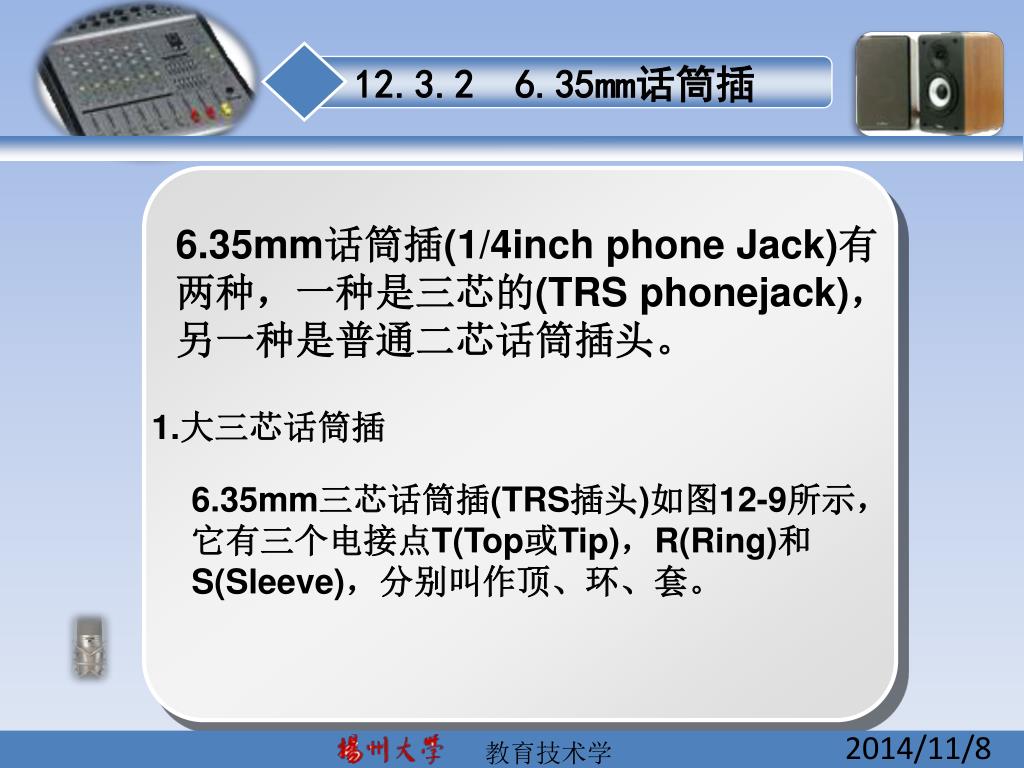

  18. 12.3.2 6.35mm话筒插 6.35mm话筒插(1/4inch phone Jack)有两种,一种是三芯的(TRS phonejack),另一种是普通二芯话筒插头。 1.大三芯话筒插 6.35mm三芯话筒插(TRS插头)如图12-9所示,它有三个电接点T(Top或Tip),R(Ring)和S(Sleeve),分别叫作顶、环、套。 2014/11/8

  19. 12.3.2 6.35mm话筒插 用于平衡单向传输信号时规定:顶(Top)——信号热端,环(Ring)——信号冷端,套(Sleeve)——地。 2014/11/8

  20. 12.3.2 6.35mm话筒插 TRS插头在作双向信号传输时一般规定:顶(Top)——送出(send),环(Ring)——返回(Return),套(sleeve)——地,如图12-10所示。 图12-10 Insert插口中TRS插头的信号 2014/11/8

  21. 12.3.2 6.35mm话筒插 2.大二芯话筒插 6.35mm二芯话筒插头,就是普通民用设备中最多见的普通大二芯话筒插,它与三芯的TRS插的外形和尺寸基本一致,只是少一个电接点R,只有顶和套两个电接点,如图12-10中左边的插头所示。 二芯话筒插头规定顶(Top)是信号端,套(sleeve)是接地端。 2014/11/8

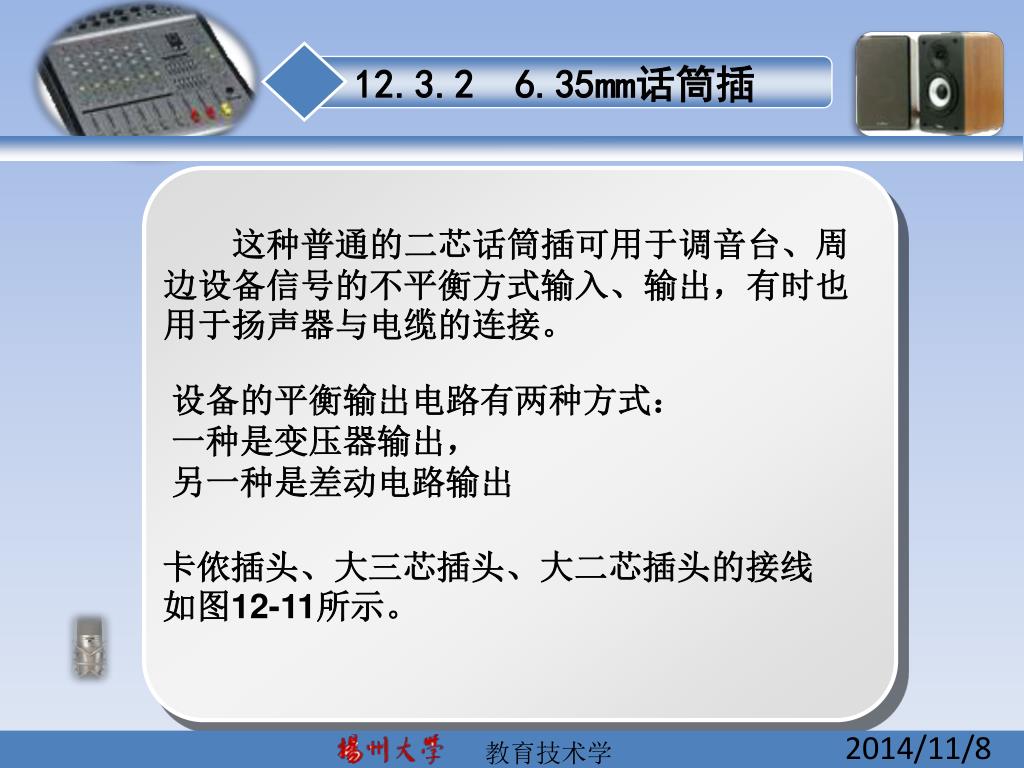

  22. 12.3.2 6.35mm话筒插   这种普通的二芯话筒插可用于调音台、周边设备信号的不平衡方式输入、输出,有时也用于扬声器与电缆的连接。 设备的平衡输出电路有两种方式: 一种是变压器输出, 另一种是差动电路输出 卡侬插头、大三芯插头、大二芯插头的接线如图12-11所示。 2014/11/8

  23. 12.3.2 6.35mm话筒插 图12-11 卡侬、大三芯、大二芯插头的接线 2014/11/8

  24. 12.3.2 6.35mm话筒插 3.小三芯和小二芯插头 3.5mm三芯插头,3.5mm或2.5mm二芯插头,也是应用很广的插头,它们的结构分别与大三大二芯插头相似,见图12-8、12-9,只是尺寸较小一些。 2014/11/8

  25. 12.3.2 6.35mm话筒插 图12-12为三芯插头用于双声道耳机的连接方式。 常用于个人计算机(PC)的声卡耳机或线路输出。随身听、袖珍收音机、MD、MP3、录音笔等耳机输出或音频输出接口或话筒输入插口。 2014/11/8

  26. 12.3.3 RCA插头 RCA插头是民用器材最常用的接插件,它是二线制的,只能用于信号的不平衡传输,见图12-13。 图12-13 RCA插头 2014/11/8

  27. 12.3.3 RCA插头 在实际使用和工程安装中,有时要借助于如图12-14所示的转换接头来完成互相的插接。 图12-14插头转换接头 2014/11/8

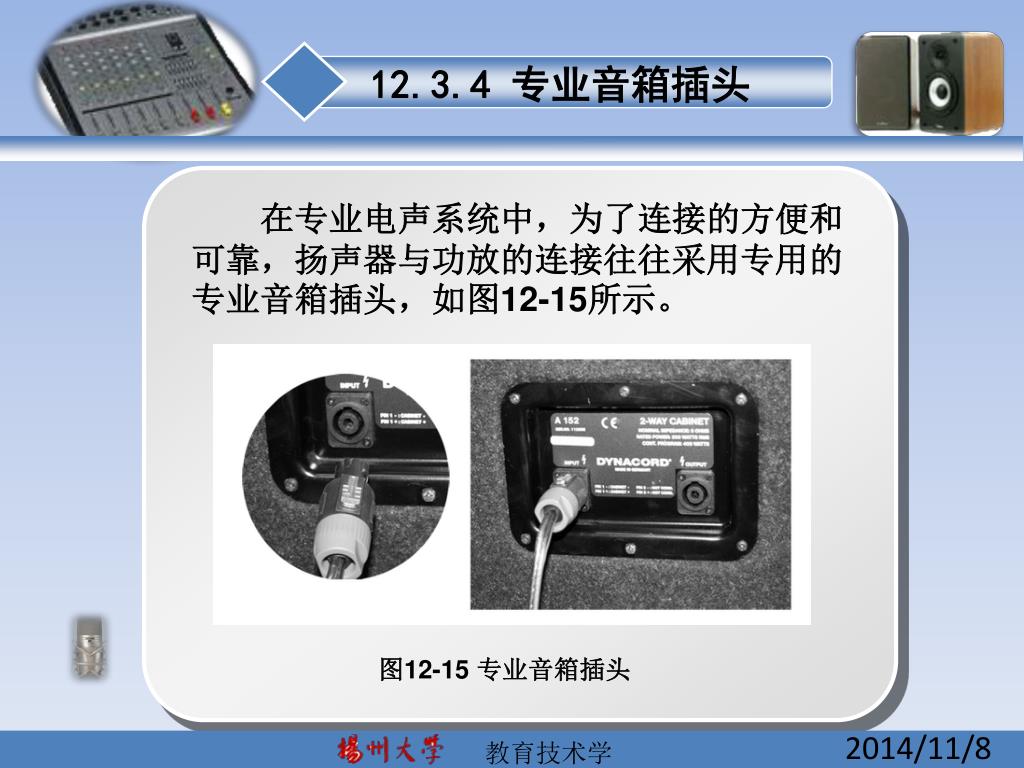

  28. 12.3.4 专业音箱插头   在专业电声系统中,为了连接的方便和可靠,扬声器与功放的连接往往采用专用的专业音箱插头,如图12-15所示。 图12-15 专业音箱插头 2014/11/8

  29. 12.3.5电声系统中的线缆   电声系统中各个设备之间的连接。传声器、扬声器与设备的连接都要用线缆(cable)。系统连接中用的线缆不仅与整个系统的信噪比有关(因此对电平较低的信号传输线缆都用屏蔽线),而且线缆的材料,分布参数特性对音质也有很大的影响。 2014/11/8

  30. 12.3.5电声系统中的线缆 按照所传输信号的不同,电声音响工程中用的线缆可以分成三类: 第一类是微弱信号传送线缆,主要是指话筒线; 第二类是标准电平信号传送用电缆,用于各类设备间的连接; 第三类是功率信号传送电缆,即喇叭线。下面分别介绍这几种线缆。 2014/11/8

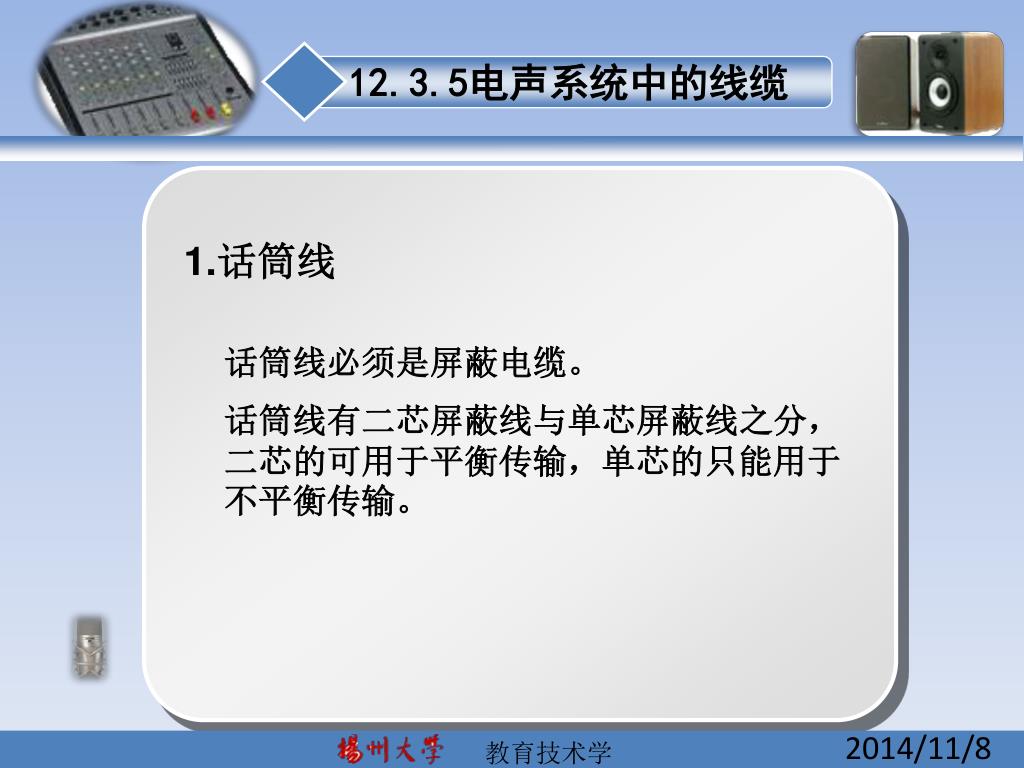

  31. 12.3.5电声系统中的线缆 1.话筒线 话筒线必须是屏蔽电缆。 话筒线有二芯屏蔽线与单芯屏蔽线之分,二芯的可用于平衡传输,单芯的只能用于不平衡传输。 2014/11/8

  32. 12.3.5电声系统中的线缆 图12-16话筒屏蔽线的结构 选择话筒线时应选金属屏蔽层紧密,质地柔软,最好有纤维线的那一种。 2014/11/8

  33. 12.3.5电声系统中的线缆 2.标准电平信号传输线 标准电平信号是指1伏上下的线路级电平,标准电平信号传输线用于电声音响系统中各个设备间的连接。 2014/11/8

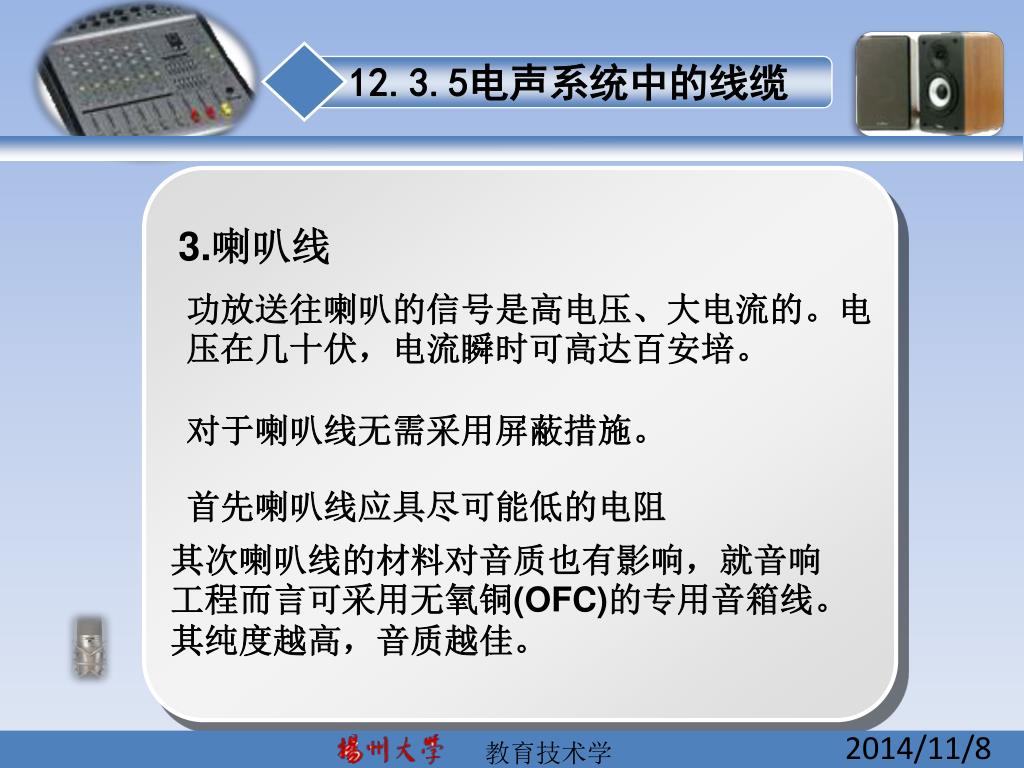

  34. 12.3.5电声系统中的线缆 3.喇叭线 功放送往喇叭的信号是高电压、大电流的。电压在几十伏,电流瞬时可高达百安培。 对于喇叭线无需采用屏蔽措施。 首先喇叭线应具尽可能低的电阻 其次喇叭线的材料对音质也有影响,就音响工程而言可采用无氧铜(OFC)的专用音箱线。其纯度越高,音质越佳。 2014/11/8

  35. 12.3.6数字音频系统中的接口与线缆 常见有如下几种: ①AES/EBU高级的专业数字音频数据接口。插口硬件主要为卡侬口。 ②S/PDIF是SONY和PHILIPS公司制定的一种音频数据接口。主要用于民用和普通专业领域,插口硬件使用的是光缆口或同轴口。 ③ADAT数字接口。它使用一条光缆传送八个声道的数字音频信号,由于连接方便、稳定可靠,现在已经成为了一种事实上的多声道数字音频信号格式,越来越广泛地使用在各种数字音频设备都使用ADAT口。 ④TDIF接口使用25针类似于计算机串行线的线缆来传送八个声道的数字信号。开始获得许多厂家的支持,目前已经越来越少地被各种数字设备所采用。 ⑤其它数字音频接口。如R-BUS连接口;方便连接外置设备所用的USB及IEEE1394接口等。 2014/11/8

  36. 12.4 系统的连接与安装   电声系统的连接、安装涉及许多工程问题,包括机房(音控室)的设计与建设,音响系统电缆的管线工程,系统的供配电电源等等。 2014/11/8

  37. 12.4.1 设备的连接与安装 图12-17 有源平衡/不平衡传输方式的转换电路 2014/11/8

  38. 12.4.1 设备的连接与安装 图12-18变压器平衡传输方式 2014/11/8

  39. 12.4.1 设备的连接与安装 图12-19 两路信号迭加的电路图 2014/11/8

  40. 12.4.1 设备的连接与安装 机架上设备的安装一般是按照信号的流向自上而下安装设备,即音源及处理设备(周边设备)在上,功率放大器在下,这样安装有两个好处: 第一,设备的安装顺序与信号流过的顺序是一致的,便于逐级调整、检查。 第二,系统中最大、最重的设备功率放大器装在最下面,使整个机架的稳定性更好。 安装时应考虑设备的散热问题,必要时要配置风扇以确保其散热通风。 2014/11/8

  41. 12.4.2专业用无线传声器的组建 2014/11/8

  42. 12.4.3 音控室的建设 对音控室的设计与布局应注意以下几点: (1)在条件许可的情况下,音控室的容积应尽量大一些。 (2)音控室应有较大的观察窗,使音控师能观察到场内的情况。 (3) 音控室内应至少配有一套专用的监听音响,与调音台的返听输出相接。 (4)机柜离墙要留有至少60cm的空间,地槽的高度大于5cm、宽度大于20cm,若有条件可铺设架空地板。 (5)音控室内因为装置了大量音响器材、设备,所以要注意防尘、防潮、避振。 (6)为了便于与场内联络,音控室与舞台监督,灯光控制室 (若另设灯光控制室时)之间应该具备对讲、联络设备。 2014/11/8

  43. 12.4.4 电声设备的供电   为了防止可控硅调光设备对电声系统的干扰,其最基本的方法便是设法以较“干净”的电源向电声设备供电,这里有几条常用的措施,可以根据具体情况和条件加以采用。 2014/11/8

  44. 12.4.4 电声设备的供电 (1)对要求较高的大型剧场,应考虑采用两个变压器供电的方式,如图12-21 图12-21 采用两个变压器供电 图12-22 采用滤波稳压供电 2014/11/8

  45. 12.4.4 电声设备的供电 (2)对于中小型剧场、歌舞厅,在没有条件使用两台变压器时,则应从变压器输出端专门拉一路电源供给电声音响设备使用,最好是分相供电,在必要时可再增设交流电源滤波器和稳压器,如图12-22所示。 (3)尽量选用抗干扰滤波性能好的可控硅调光器,以减少“干扰源”注入电网的谐波量。 (4)灯光的供电线路,应远离音频线路,特别是传输低电平信号的话筒线,同时加强音频线路的屏蔽。 2014/11/8

  46. 12.4.4 电声设备的供电 (5)电声设备系统应有独立的接地端,该地线要专门埋设,不能和别的强电接地端相连,尤其不能和音光设备地线相连,以防其他设备的噪声、干扰通过地线进入电声系统。 (6)总电源容量要留有余地,通常应取全部用电量的3倍。电源线要使用铜芯线,线径要足够粗。所有的电源插座都应统一使用标准的三脚插座,并将保护地线、零线、火线正确连接。每个插座保护地线最好直接接到音控室的专用接地端。 另外在供电方面要尽量使三相负载较为平衡,这对于电源质量的提高也有好处。 2014/11/8

  47. 12.4.5 电声音响的管线工程 在电声音响工程的敷管、穿线中应注意以下几个问题: (1)灯光线与音频线要分管敷设,并且保持一定的距离。在平行敷设时,间距应在1m以上,最好是1.5m以上。互相垂直交叉时,也应在0.5m以上的间距,要避免平行走线。传声器引线应采用平衡接法,若能使用四芯平衡接法则更好。 (2)三根以上电缆穿一根管子,总的导线截面积不应超过铁管内截面积的40%,两根电缆穿同一铁管时,铁管的内直径应大于线缆直径的1.2倍。 2014/11/8

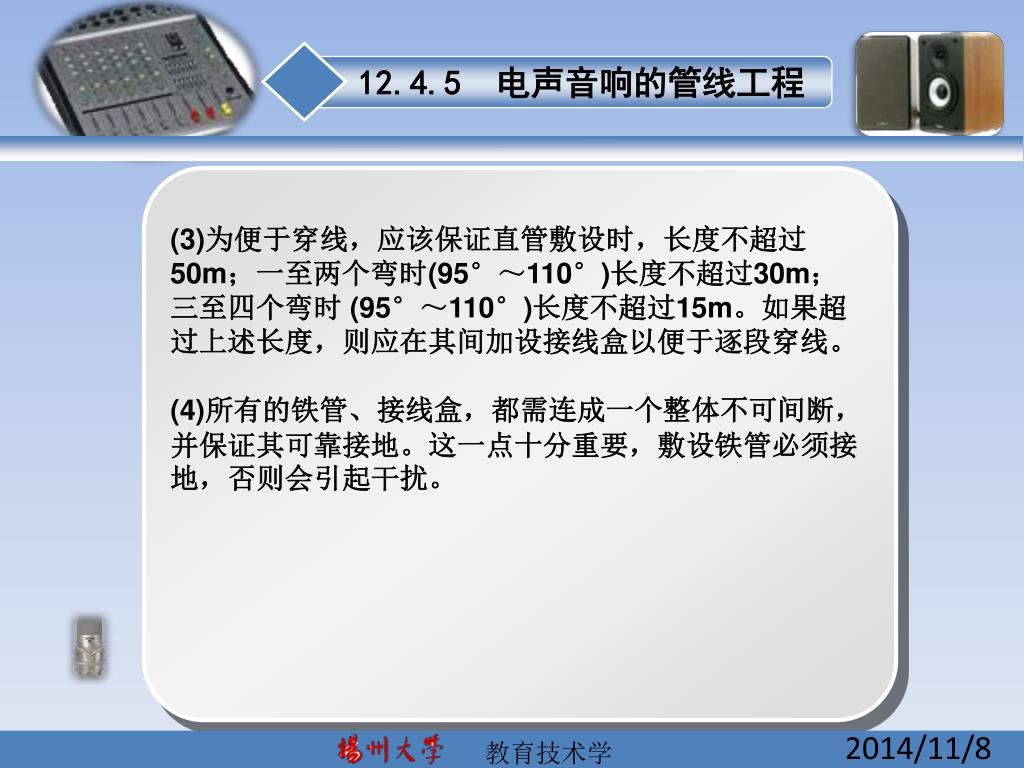

  48. 12.4.5 电声音响的管线工程 (3)为便于穿线,应该保证直管敷设时,长度不超过50m;一至两个弯时(95°~110°)长度不超过30m;三至四个弯时 (95°~110°)长度不超过15m。如果超过上述长度,则应在其间加设接线盒以便于逐段穿线。 (4)所有的铁管、接线盒,都需连成一个整体不可间断,并保证其可靠接地。这一点十分重要,敷设铁管必须接地,否则会引起干扰。 2014/11/8

  49. 12.5 系统的接地   接地电阻理论上越小越好,在没有特殊要求的情况下,常年能保证<2Ω即可。系统接地的方式及装置,如图12-23所示。 图12-23系统接地的方式及装置 2014/11/8

  50. 12.6 设备的保养 (l)所有设备不能长期搁置不用,要定期开机预热和检查。 (2)插头、插座要事先试用再正式使用,保持接触良好,决不允许系统工作时产生断路或短路现象。 (3)电容话筒头受潮极易变劣,在不使用时应放进干燥箱内保存。 (4)传声器引线要编号使用(用颜色区分更好),要经常检查插头、插座接触是否可靠,对已发现有问题的插头、插座要及时更换。 2014/11/8
