  1. CH9 影像對位

  2. ECW §9-1影像資料 • 常見的影像資料包括下列格式： JPG TIFF PNG BMP ECW GeoTIFF GIS LAN

  3. §9-2 World File • 某些網格影像資料未記錄坐標資訊，需透過通用坐標系統資訊(worldfile)將影像坐標加以記錄 • 對於沒有坐標資訊的影像檔，除了編寫WorldFile方式，另一個賦予影像檔坐標資訊的方式是透過影像對位 • 影像對位是利用已知坐標的向量檔案，與未知坐標資訊的影像檔案，透過明顯地形地物點的關係，將相關坐標資訊結合至影像檔案之中

  4. §9-3 影像對位 工具列-空白處按右鍵 1.開啟影像對位

  5. 影像對位 2.在欲進行影像對位的影像選擇明顯的地形地物點

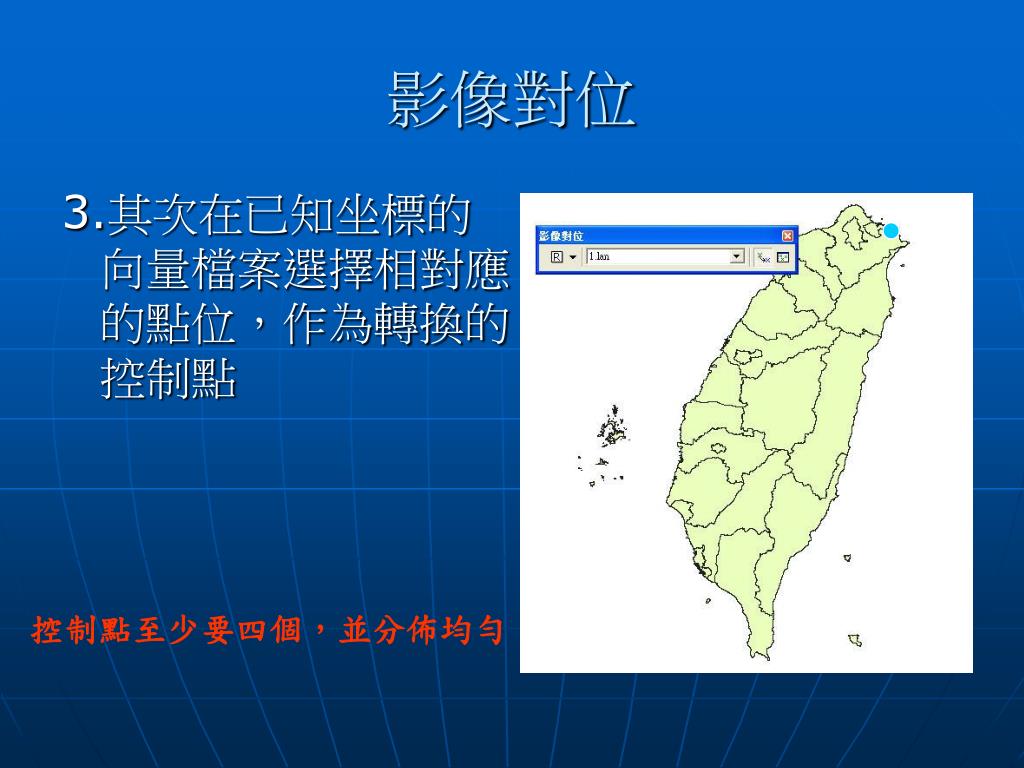

  6. 影像對位 3.其次在已知坐標的向量檔案選擇相對應的點位，作為轉換的控制點 控制點至少要四個，並分佈均勻

  7. 影像對位 4.依次進行對應點的設定，一直到達超過所需最小控制點數量，即可進行影像對位校正的動作 5.此外可透過控制點檢視，對於誤差較大的控制點進行移除計算動作

  8. Exercise 9 • 開啟Ex9\ex9.sgp • ex9專案檔包含了捷運紅線、綠線與藍線的點圖層與線圖層、中正機場點圖層、高速公路線圖層、高速鐵路預定線圖層，以及桃園縣行政區 • 請加入「桃園捷運計畫路網工程佈設.tif」影像檔 • 由於該影像檔最後加入會位於最上層，因此可能會把其他圖層覆蓋住 • 請將該影像檔移至最下層顯示 • 請執行「放至全圖」功能按鈕 • 您會發現主要地圖顯示視窗的畫面，顯示幾乎全是空白的，這是由於剛剛加入的影像檔並沒有正確的位置資訊，因此無法與已具坐標資訊的向量檔正確套合

  9. Exercise 9 • 您現在的畫面應該如下圖所示

  10. Exercise 9 • 因此需要透過影像對位的功能進行「桃園捷運計畫路網工程佈設.tif」圖檔坐標資訊的賦予 • 請在「桃園捷運計畫路網工程佈設.tif」圖層上，按下滑鼠右鍵，選擇「縮放至作用圖層」 • 按下影像對位工具列上的「加入控制點」 按鈕，滑鼠游標會變成十字絲的形狀 • 請選擇影像上較為明顯的地物，例如捷運紅線車站點，再於紅線車站圖層上，按下滑鼠右鍵，選擇「縮放至作用圖層」 • 請再於紅線車站圖層上的相對應車站，再設定控制點

  11. Exercise 9 • 依序建立向量檔與影像檔的控制點設定 • 至少需要建立四個對應的控制點，才能進行影像對位的動作 • 控制點的分佈最好能夠平均分佈於四個象限之中 • 完成所有控制點設定後，可以選擇「控制點列表」 功能鍵，瞭解控制點的殘差與RMS誤差值 • 若相關誤差可以接受，則下拉 選擇開始校正的功能 ，以便賦予影像檔正確的坐標資訊 • 影像對位完成的檔案會儲存為LAN的檔案格式，例如「桃園捷運計畫路網工程佈設r.lan」

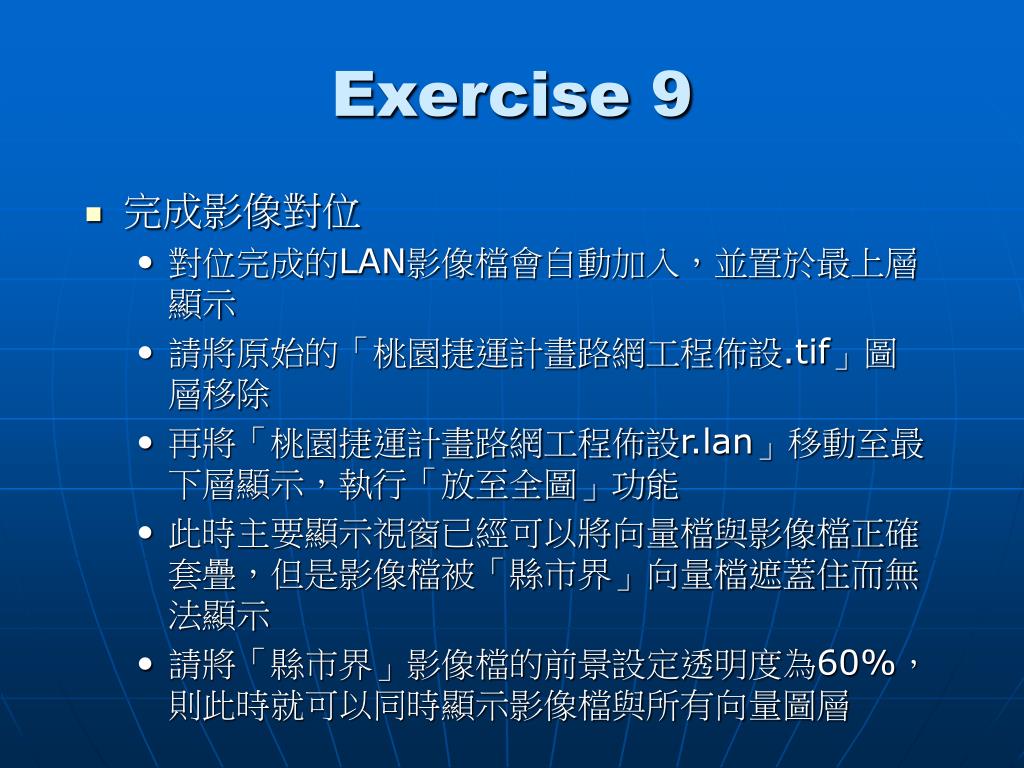

  12. Exercise 9 • 完成影像對位 • 對位完成的LAN影像檔會自動加入，並置於最上層顯示 • 請將原始的「桃園捷運計畫路網工程佈設.tif」圖層移除 • 再將「桃園捷運計畫路網工程佈設r.lan」移動至最下層顯示，執行「放至全圖」功能 • 此時主要顯示視窗已經可以將向量檔與影像檔正確套疊，但是影像檔被「縣市界」向量檔遮蓋住而無法顯示 • 請將「縣市界」影像檔的前景設定透明度為60%，則此時就可以同時顯示影像檔與所有向量圖層

  13. Exercise 9 • 最後的畫面應該如下圖所示
