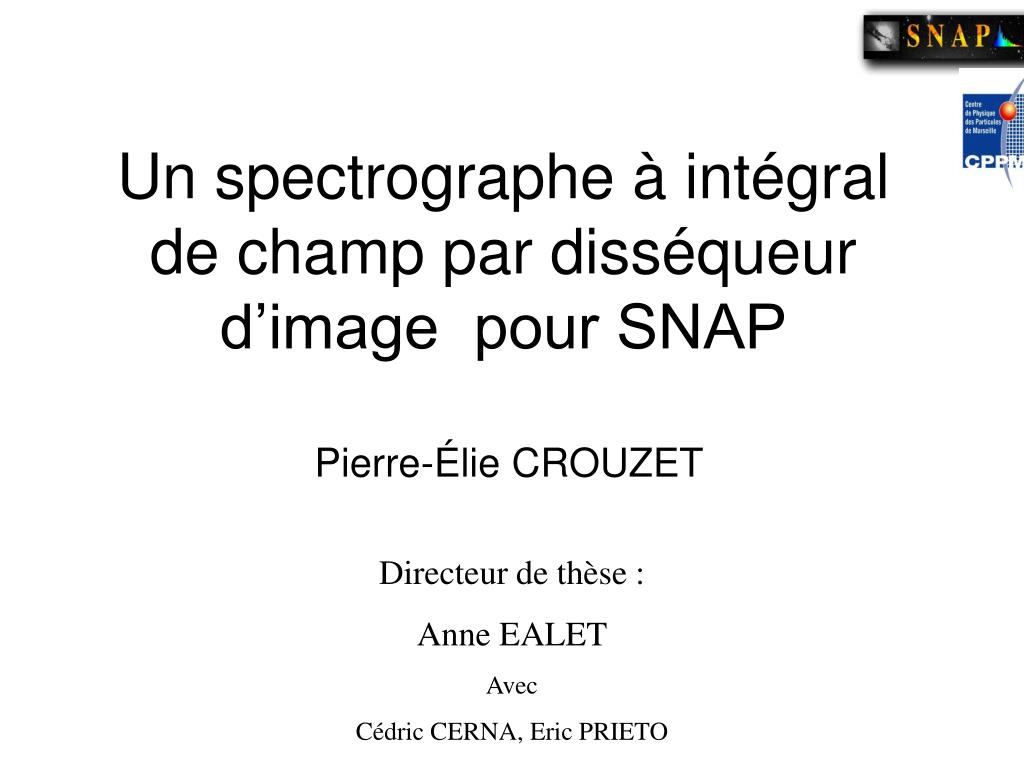

  1. Un spectrographe à intégral de champ par disséqueur d’image pour SNAP Pierre-Élie CROUZET Directeur de thèse : Anne EALET Avec Cédric CERNA, Eric PRIETO

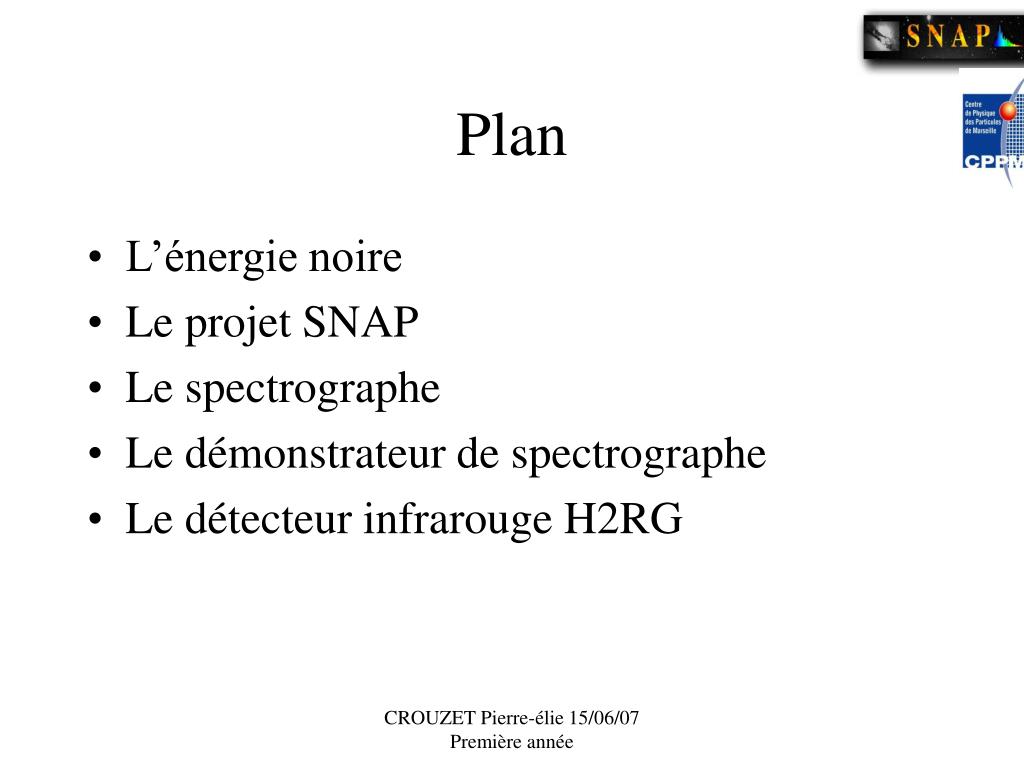

  2. Plan • L’énergie noire • Le projet SNAP • Le spectrographe • Le démonstrateur de spectrographe • Le détecteur infrarouge H2RG CROUZET Pierre-élie 15/06/07 Première année

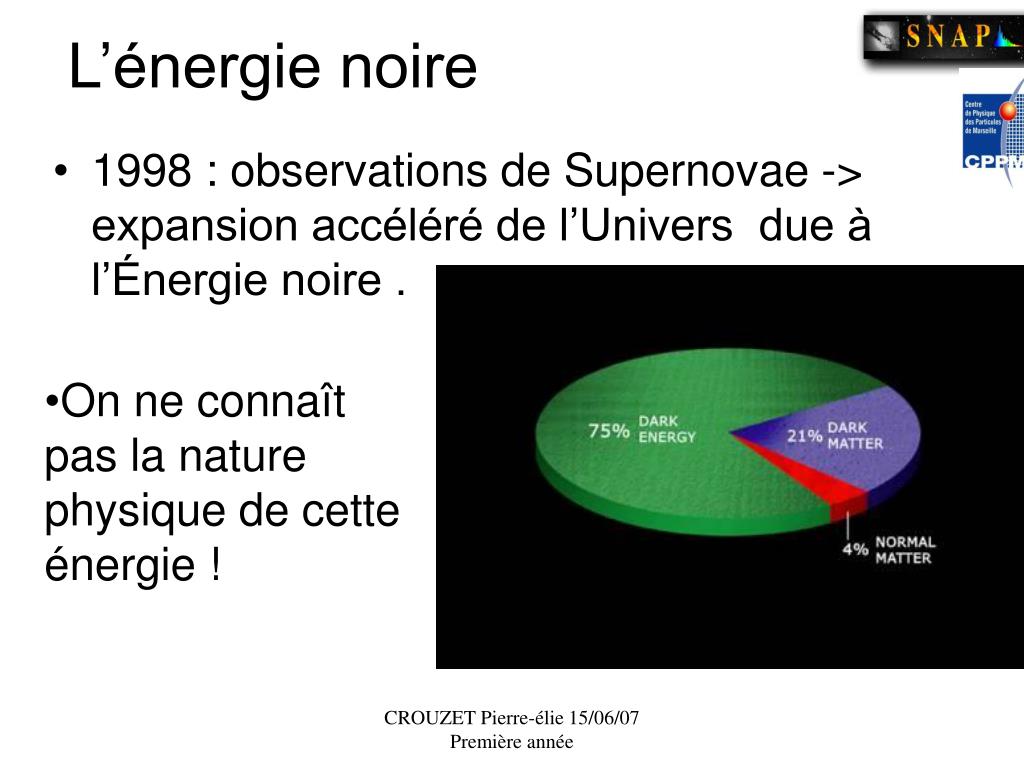

  3. L’énergie noire • 1998 : observations de Supernovae -> expansion accéléré de l’Univers due à l’Énergie noire . • On ne connaît pas la nature physique de cette énergie ! CROUZET Pierre-élie 15/06/07 Première année

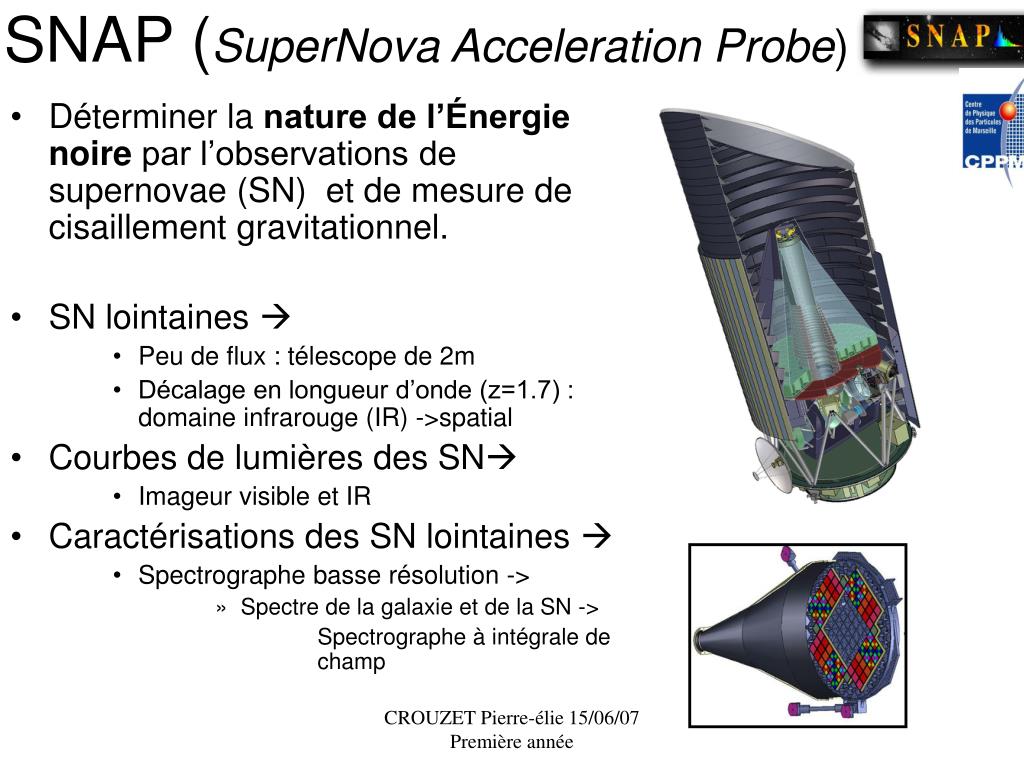

  4. SNAP (SuperNova Acceleration Probe) • Déterminer lanature de l’Énergie noire par l’observations de supernovae (SN) et de mesure de cisaillement gravitationnel. • SN lointaines  • Peu de flux : télescope de 2m • Décalage en longueur d’onde (z=1.7) : domaine infrarouge (IR) ->spatial • Courbes de lumières des SN • Imageur visible et IR • Caractérisations des SN lointaines  • Spectrographe basse résolution -> • Spectre de la galaxie et de la SN -> Spectrographe à intégrale de champ CROUZET Pierre-élie 15/06/07 Première année

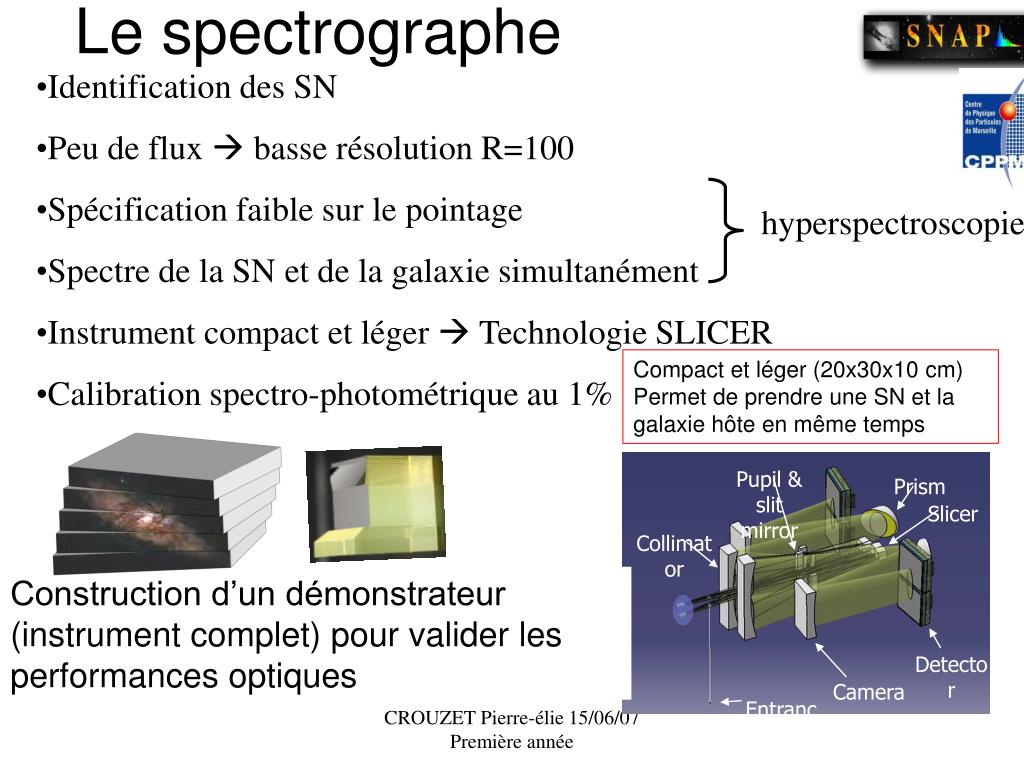

  5. Pupil & slit mirror Prism Slicer Collimator Detector Camera Entrance point • Identification des SN • Peu de flux  basse résolution R=100 • Spécification faible sur le pointage • Spectre de la SN et de la galaxie simultanément • Instrument compact et léger  Technologie SLICER • Calibration spectro-photométrique au 1% Le spectrographe hyperspectroscopie Compact et léger (20x30x10 cm) Permet de prendre une SN et la galaxie hôte en même temps Construction d’un démonstrateur (instrument complet) pour valider les performances optiques CROUZET Pierre-élie 15/06/07 Première année

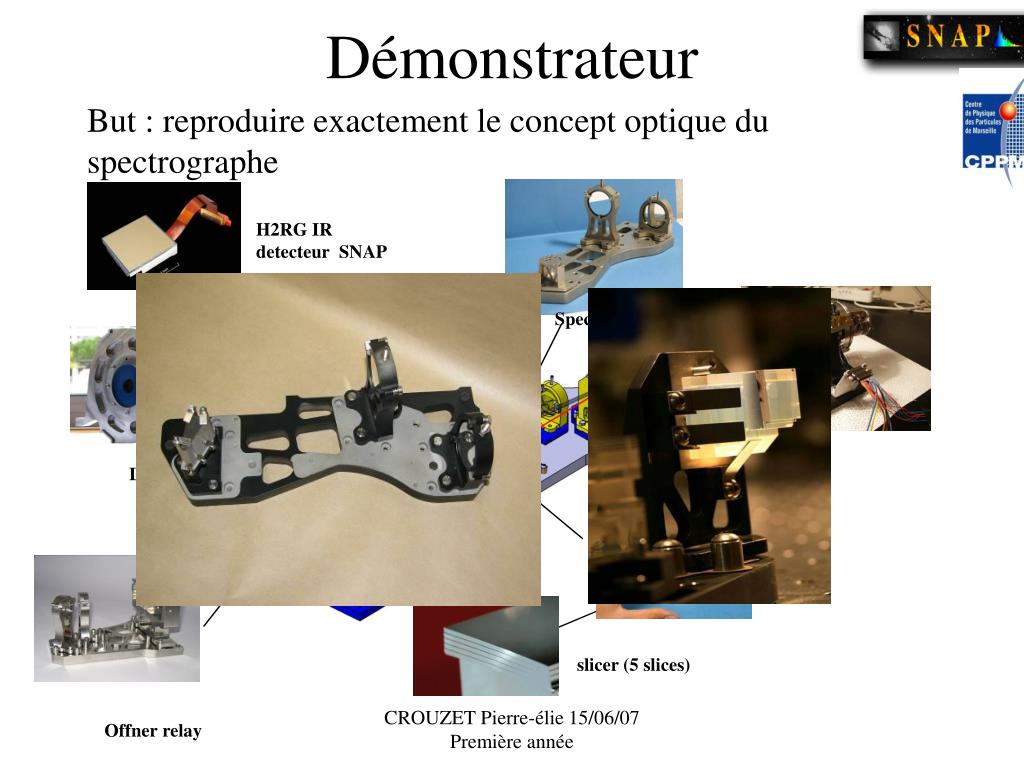

  6. H2RG IR detecteur SNAP Spectro unit Steering mirror Detector Slicer unit slicer (5 slices) Offner relay Démonstrateur But : reproduire exactement le concept optique du spectrographe CROUZET Pierre-élie 15/06/07 Première année

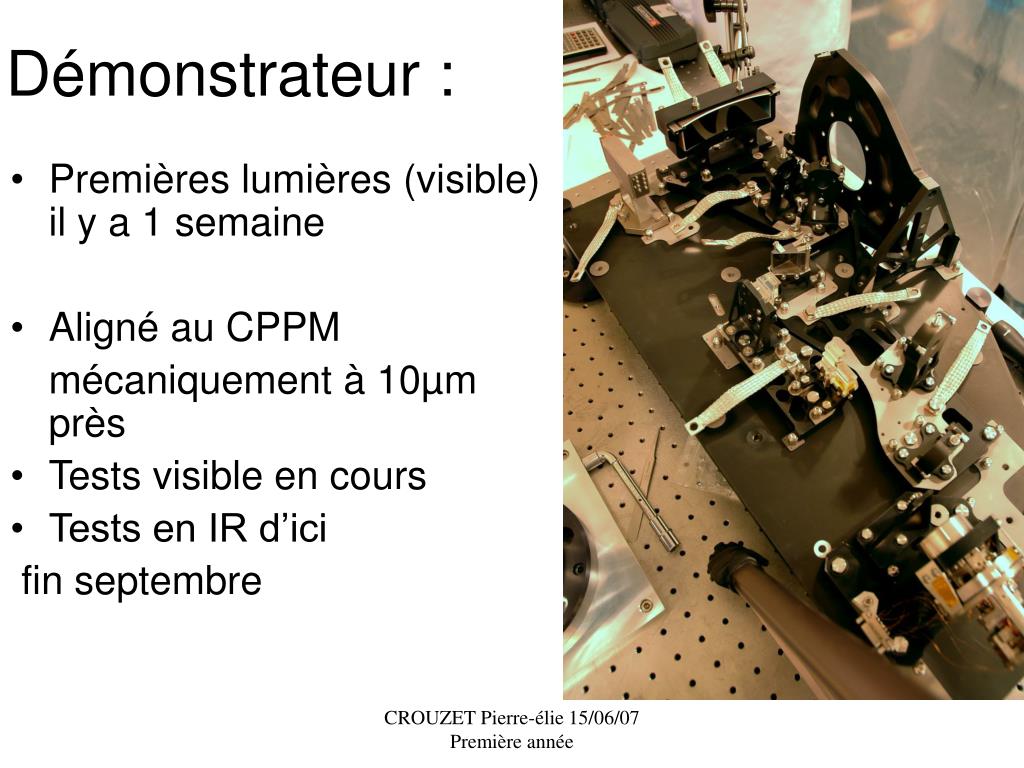

  7. Démonstrateur : • Premières lumières (visible) il y a 1 semaine • Aligné au CPPM mécaniquement à 10µm près • Tests visible en cours • Tests en IR d’ici fin septembre CROUZET Pierre-élie 15/06/07 Première année

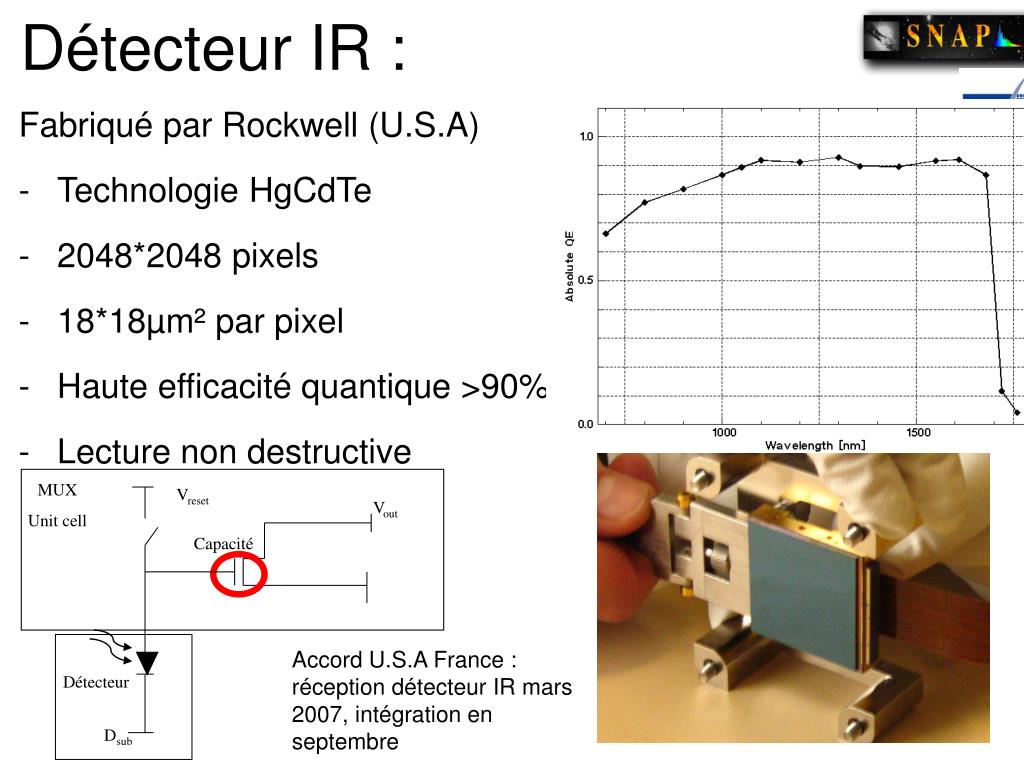

  8. MUX Unit cell Vreset Vout Capacité Détecteur Dsub Détecteur IR : Fabriqué par Rockwell (U.S.A) • Technologie HgCdTe • 2048*2048 pixels • 18*18µm² par pixel • Haute efficacité quantique >90% • Lecture non destructive Accord U.S.A France : réception détecteur IR mars 2007, intégration en septembre

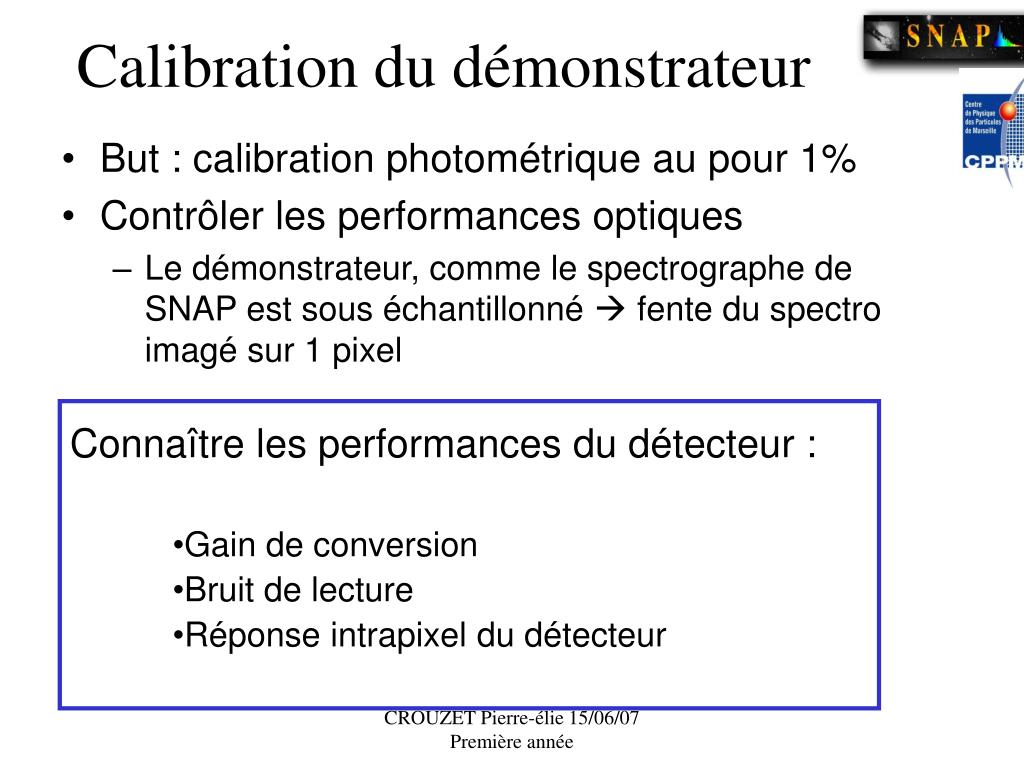

  9. Calibration du démonstrateur • But : calibration photométrique au pour 1% • Contrôler les performances optiques • Le démonstrateur, comme le spectrographe de SNAP est sous échantillonné  fente du spectro imagé sur 1 pixel • Connaître les performances du détecteur : • Gain de conversion • Bruit de lecture • Réponse intrapixel du détecteur CROUZET Pierre-élie 15/06/07 Première année

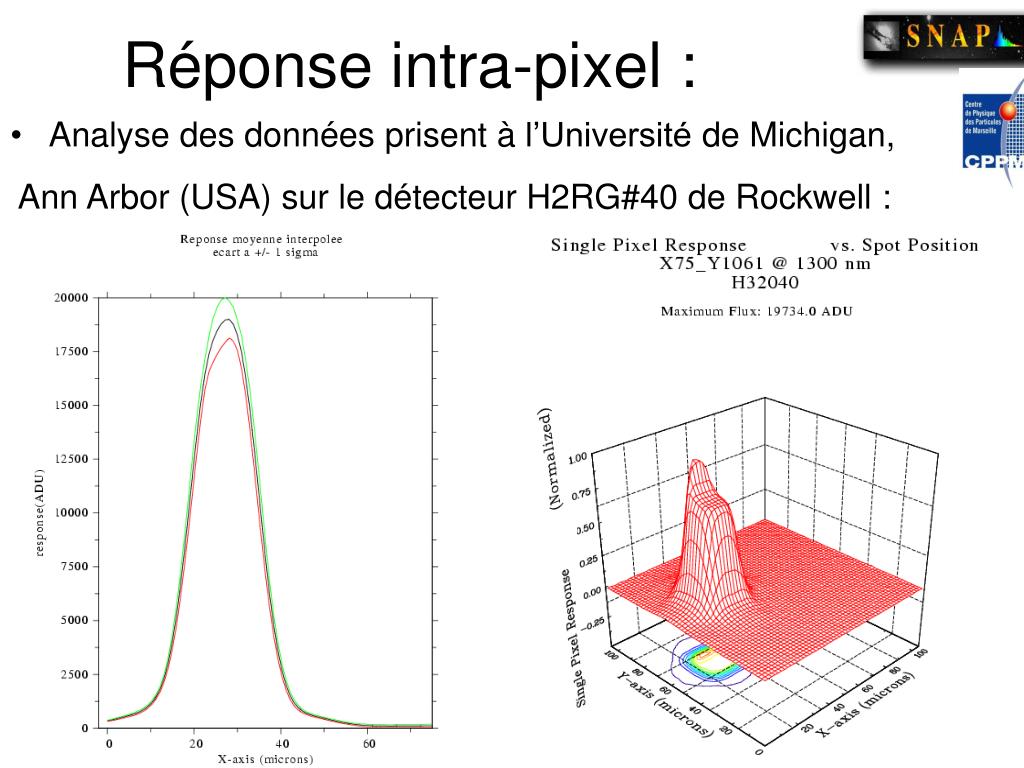

  10. Réponse intra-pixel : • Analyse des données prisent à l’Université de Michigan, Ann Arbor (USA) sur le détecteur H2RG#40 de Rockwell :

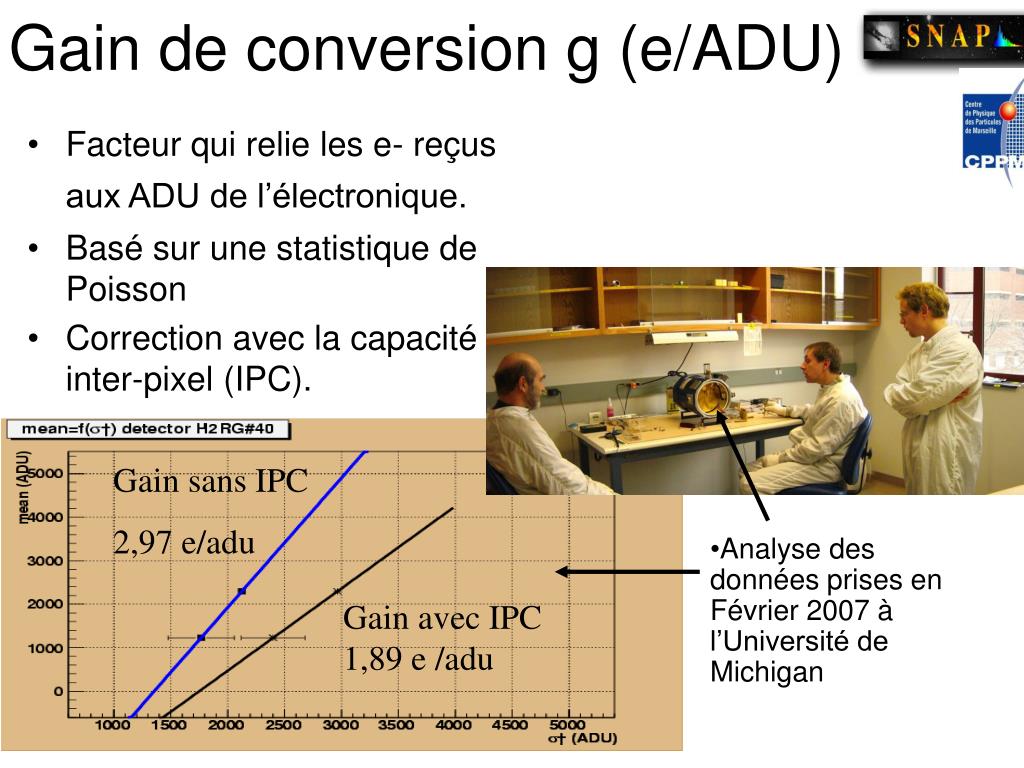

  11. Gain sans IPC 2,97 e/adu Gain avec IPC 1,89 e /adu Gain de conversion g (e/ADU) • Facteur qui relie les e- reçus aux ADU de l’électronique. • Basé sur une statistique de Poisson • Correction avec la capacité inter-pixel (IPC). • Analyse des données prises en Février 2007 à l’Université de Michigan CROUZET Pierre-élie 15/06/07 Première année

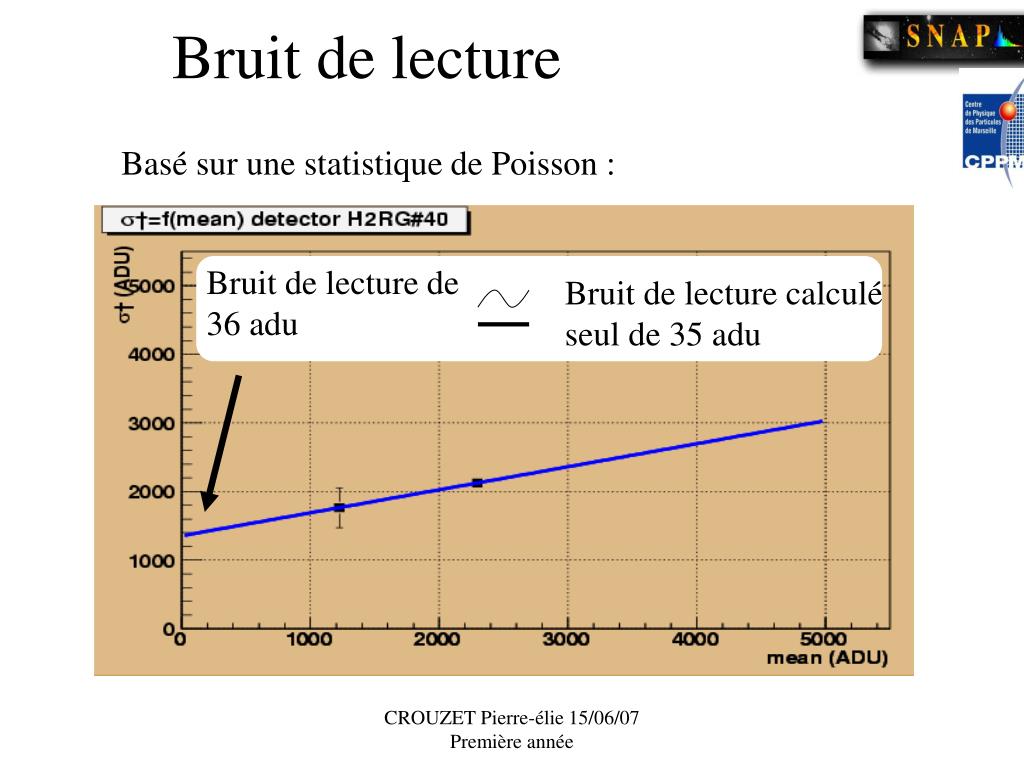

  12. Bruit de lecture Basé sur une statistique de Poisson : Bruit de lecture de 36 adu Bruit de lecture calculé seul de 35 adu CROUZET Pierre-élie 15/06/07 Première année

  13. Travaille en cours : • Test du détecteur H2RG • Banc de test cryogénique à l’IPNL (Lyon) testé avec un H1RG • Électronique de lecture développée à l’IPNL • Électronique dupliquée et testée au CPPM

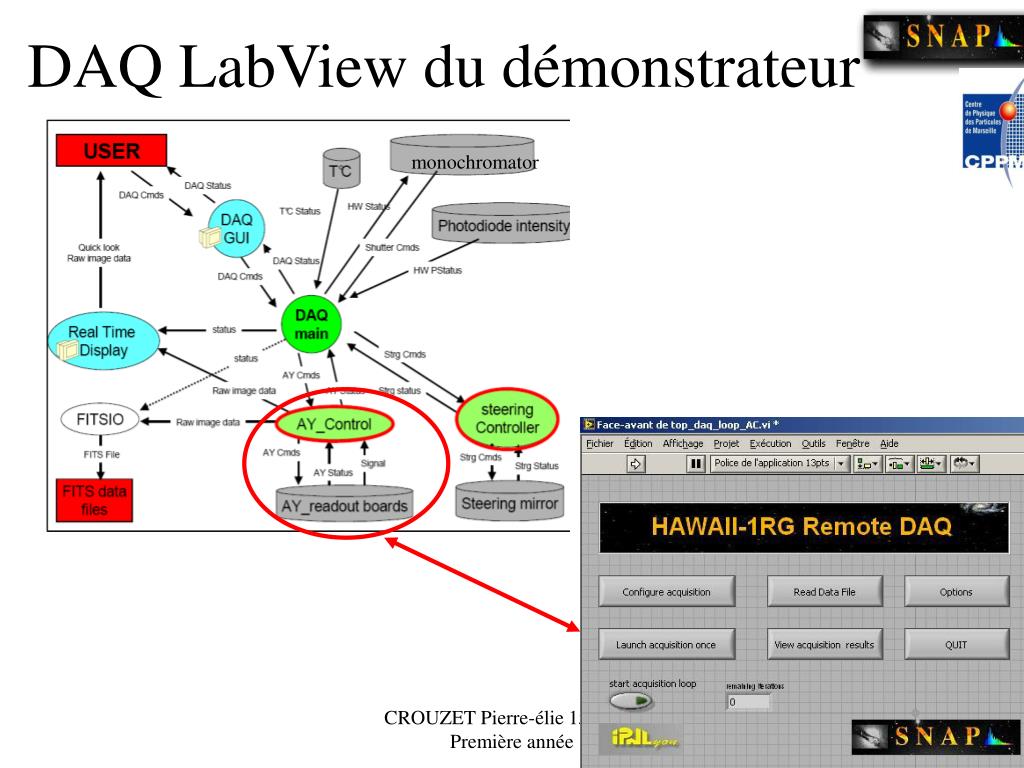

  14. monochromator DAQ LabView du démonstrateur CROUZET Pierre-élie 15/06/07 Première année

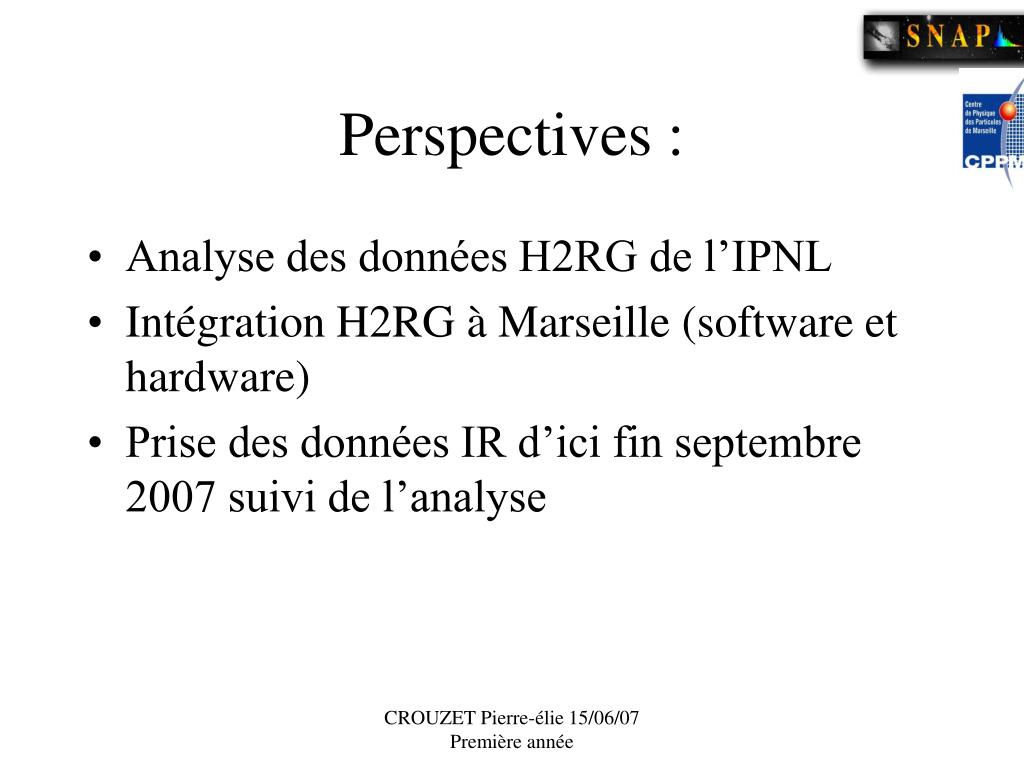

  15. Perspectives : • Analyse des données H2RG de l’IPNL • Intégration H2RG à Marseille (software et hardware) • Prise des données IR d’ici fin septembre 2007 suivi de l’analyse CROUZET Pierre-élie 15/06/07 Première année

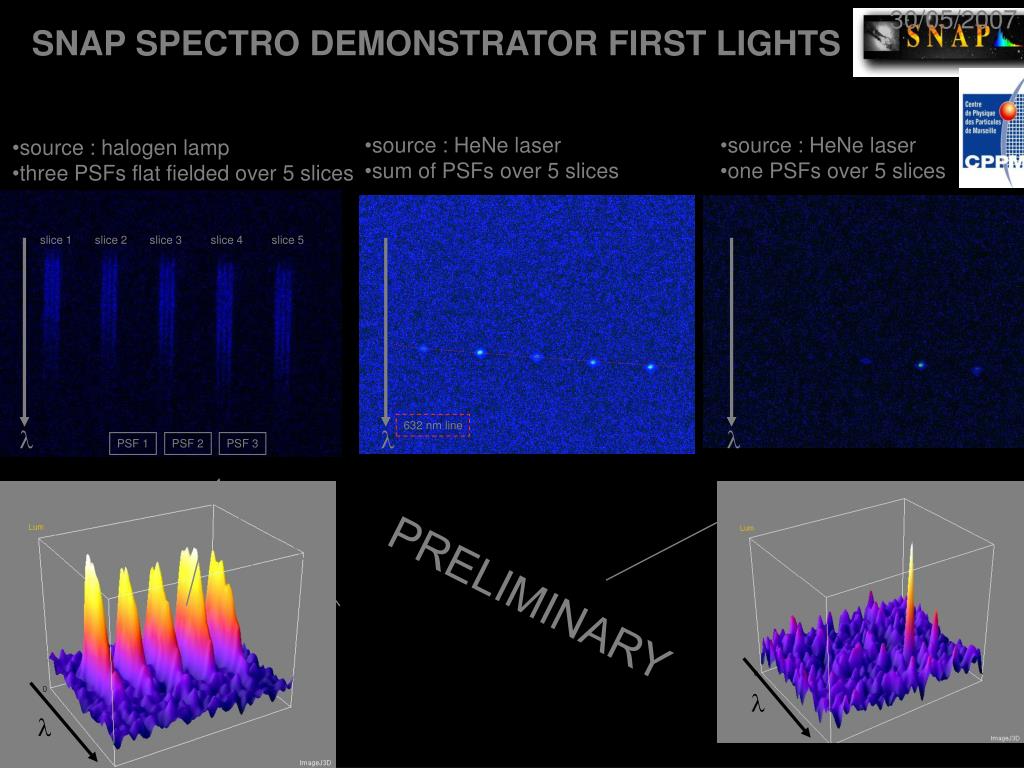

  16. 30/05/2007 l l l SNAP SPECTRO DEMONSTRATOR FIRST LIGHTS • source : HeNe laser • sum of PSFs over 5 slices • source : HeNe laser • one PSFs over 5 slices • source : halogen lamp • three PSFs flat fielded over 5 slices slice 1 slice 2 slice 3 slice 4 slice 5 632 nm line PSF 1 PSF 2 PSF 3 PRELIMINARY l CROUZET Pierre-élie 15/06/07 Première année l

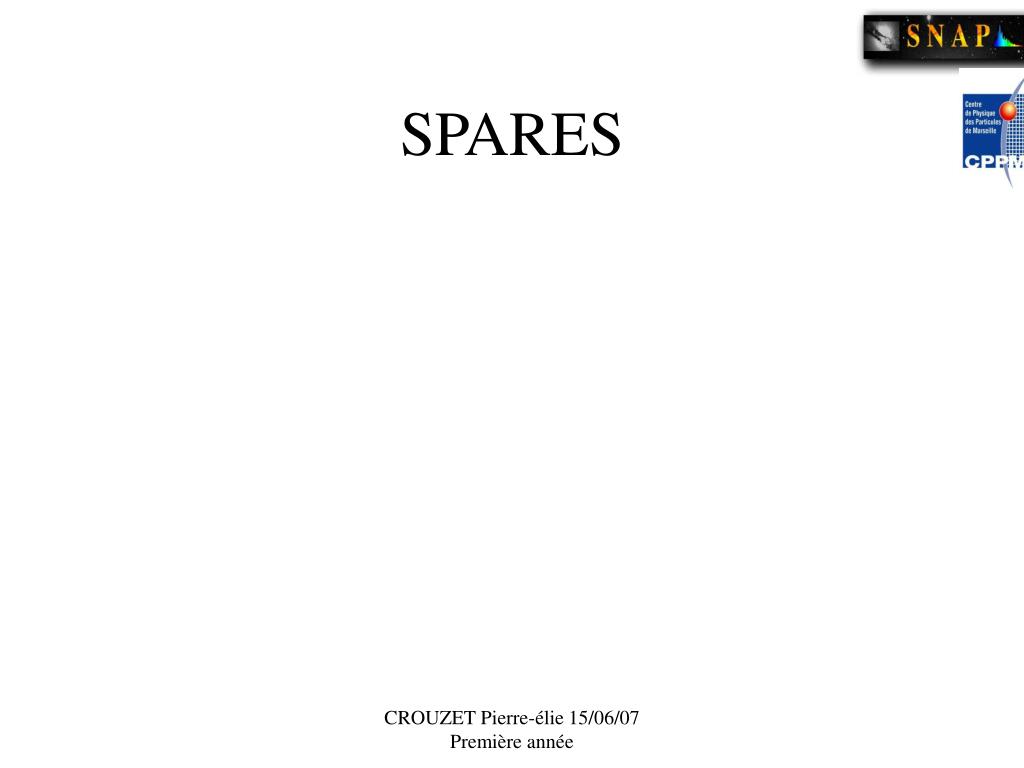

  17. SPARES CROUZET Pierre-élie 15/06/07 Première année

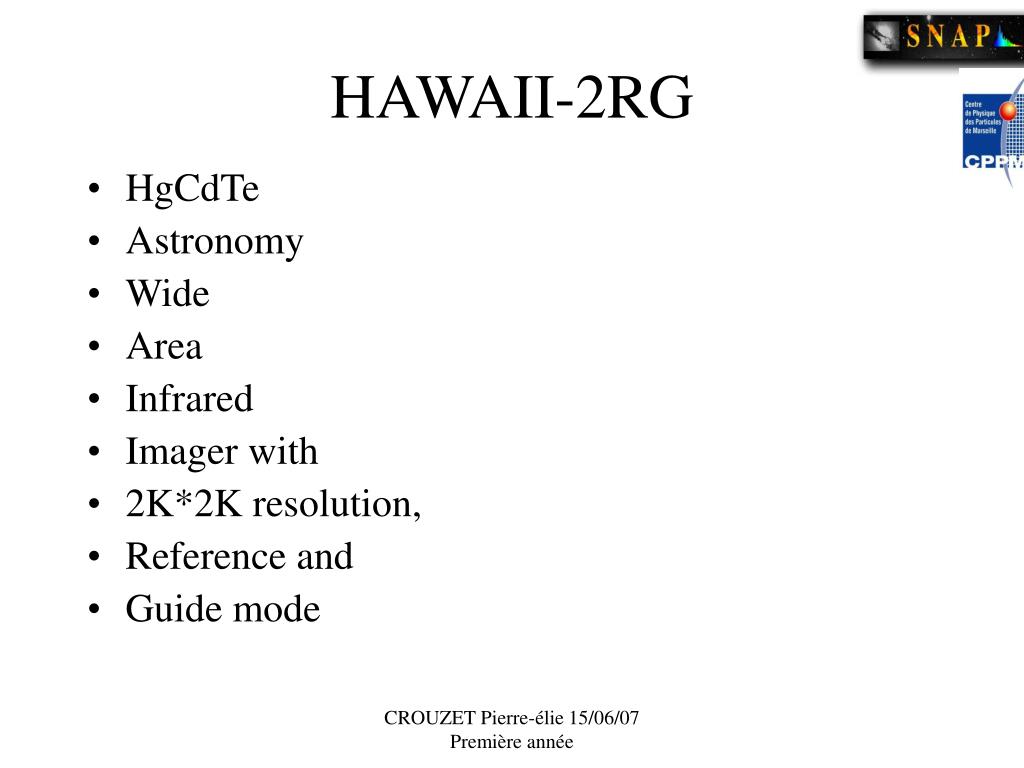

  18. HAWAII-2RG • HgCdTe • Astronomy • Wide • Area • Infrared • Imager with • 2K*2K resolution, • Reference and • Guide mode CROUZET Pierre-élie 15/06/07 Première année

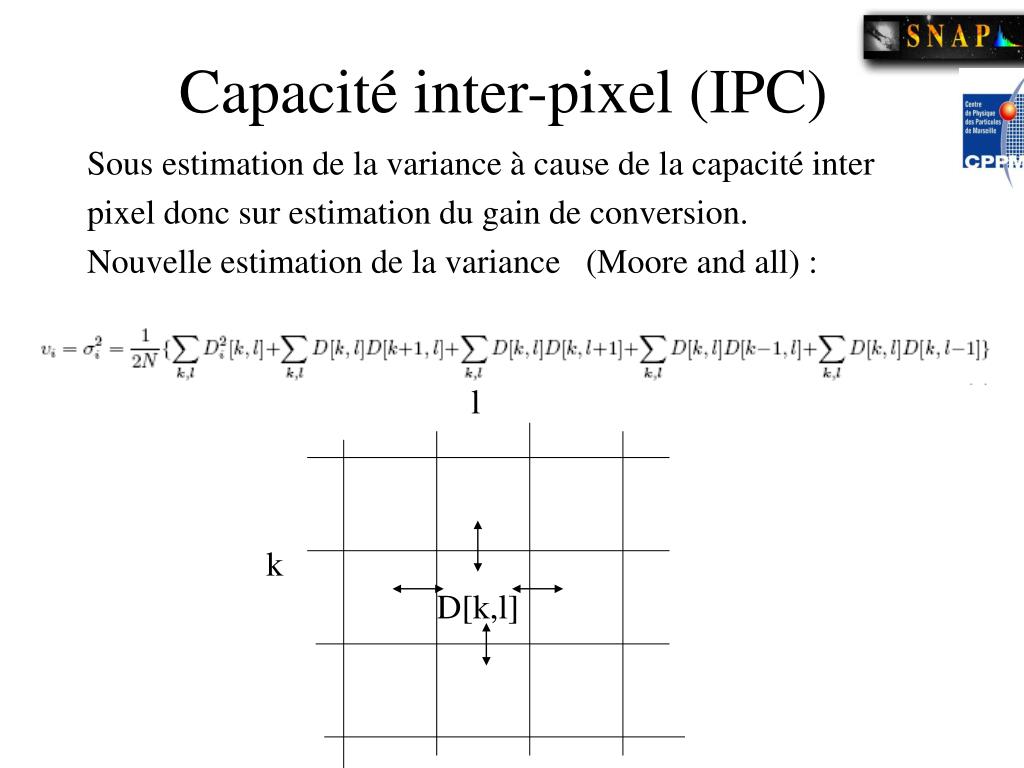

  19. Capacité inter-pixel (IPC) Sous estimation de la variance à cause de la capacité inter pixel donc sur estimation du gain de conversion. Nouvelle estimation de la variance (Moore and all) : l k D[k,l]

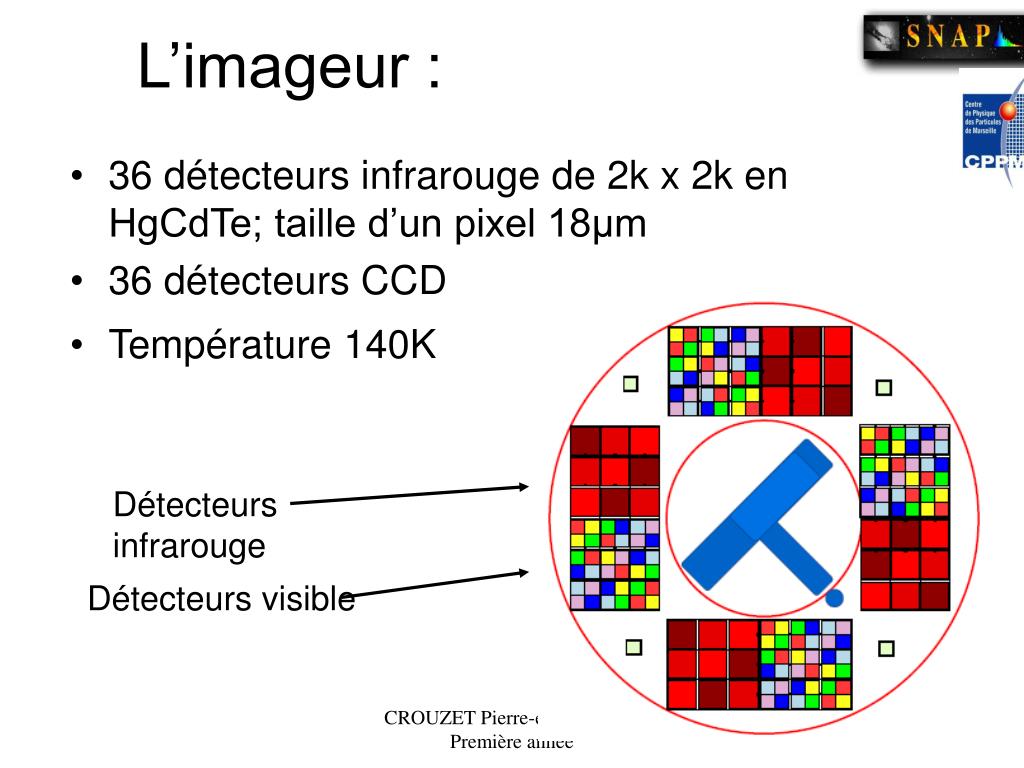

  20. L’imageur : • 36 détecteurs infrarouge de 2k x 2k en HgCdTe; taille d’un pixel 18µm • 36 détecteurs CCD • Température 140K Détecteurs infrarouge Détecteurs visible CROUZET Pierre-élie 15/06/07 Première année
