  1. Perancangan Basis data

  2. Perancangan Basis Data • Penentuanentitaspada basis data • Pendefinisianhubunganantarentitas • Penerjemahanhubungankedalamentitas

  3. Komponenperancangan Basis Data • Entitas= tipe entitas atau kelas entitas yang menyatakan objek atau kejadian (event)  tabel (pada model relasional); (Penentuanentitasmengamati DAD yang telahdibuat) • Atribut(Field) item data yang menjadi bagian dari suatu entitas  properti • Hubungan (relation) asosiasi atau kaitan antara dua entitas • Kekangan(batasan) digunakan untuk melindungi integritas data • Domain himpunan nilai yang berlaku bagi suatu atribut • Integritas Referensial aturan-aturan yang mengatur hubungan antara kunci primer dengan kunci tamu milik tabel-tabel yang berada dalam suatu basis data relasional untuk menjaga konsistensi data

  4. Tahapan Perancangan Basis Data • Penentuanentitas • Penentuanhubunganantarentitas ERD • Hubunganditerjemahkankedalamtabel

  5. Aturan dalam membuat entitas • Entitas dinyatakan dengan simbol persegi panjang • Nama entitas ditulis didalam simbol persegi panjang • Nama entitas berupa kata benda, tunggal. • Nama entitas sedapat mungkin menggunakan nama yg mudah dipahami dan jelas.

  6. Jenis relasi dalam ERD • 1 to 1 (one to one) • 1 to n (one to many) • N to n (many to many)

  7. Aturanpenggambarankerelasianantarentitas • Kerelasian dinyatakan dengan simbol belah ketupat • Nama kerelasian dituliskan di dalam simbol belah ketupat • Kerelasian menghubungakan dua entitas • Nama kerelasian berupa : kata kerja aktif, tunggal (diawali dengan awalan me) • Nama kerelasian sedapat mungkin menggunakan nama yang mudah dipahami dan dapat menyatakan makna dengan jelas.

  8. Langkah-langkahmenggambar ERD • Identifikasisetiapentitas yang terlibat • Identifikasisetiapatributpadasetiapentitas • Identifikasisetiapkerelasian yang mungkinterjadidiantaraentitas • Gambar ERD

  9. Contoh Entity-Relationship Model Entity Relationship Attribute

  10. ContohStudikasusSistemInformasiPenjualan • Entitas yang digunakan • Entitas Supplier • EntitasPegawai • EntitasStok • EntitasBarang • Entitas Customer

  11. Penentuanhubunganantarentitas

  12. Pendeklarasianentitasketabel Entitas Customer Entitas Barang Entitas Supplier

  13. Entitas stok Entitas Pegawai

  14. RelasiTablenya

  15. Contoh IIsistempenjadwalankuliah • Entitas Jadwal • Entitas Dosen • Entitas Matakuliah • Entitas Mahasiswa • Entitas Ruang • Entitas Petugas

  16. erd

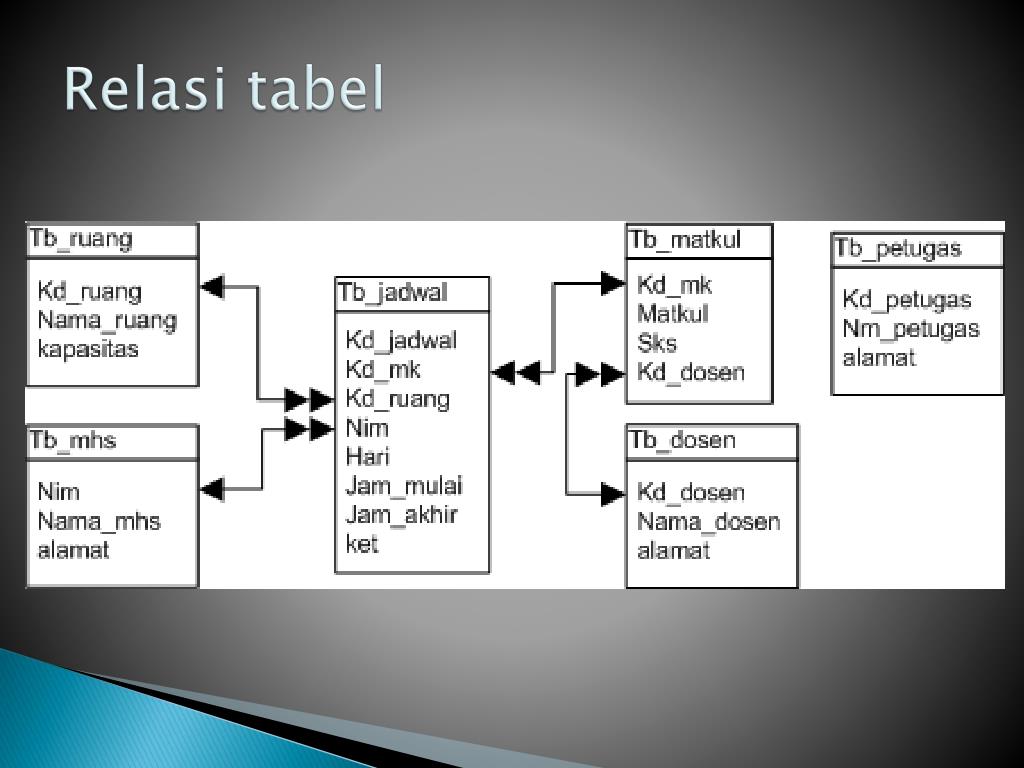

  17. Relasitabel
