オームの法則

1. オームの法則 抵抗と電圧（電位差）、電流の関係

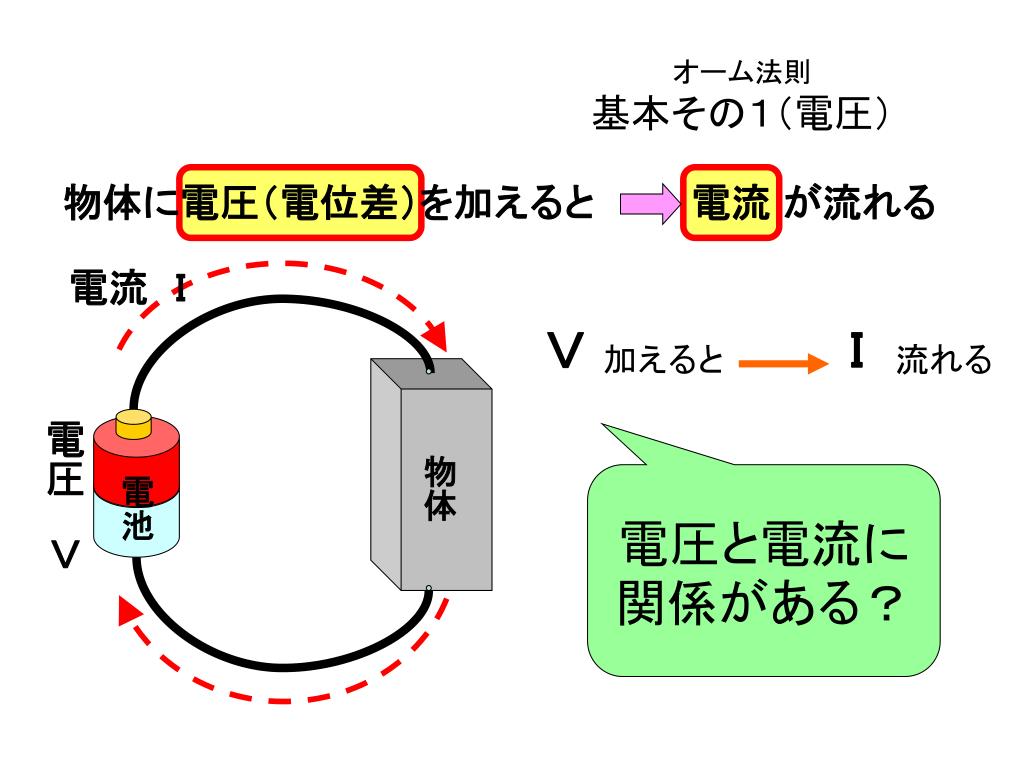

2. 物体 電池 オーム法則基本その１（電圧） 物体に電圧（電位差）を加えると 電流 が流れる 電流　Ｉ Ｖ Ｉ 加えると 流れる 電圧　Ｖ 電圧と電流に関係がある？

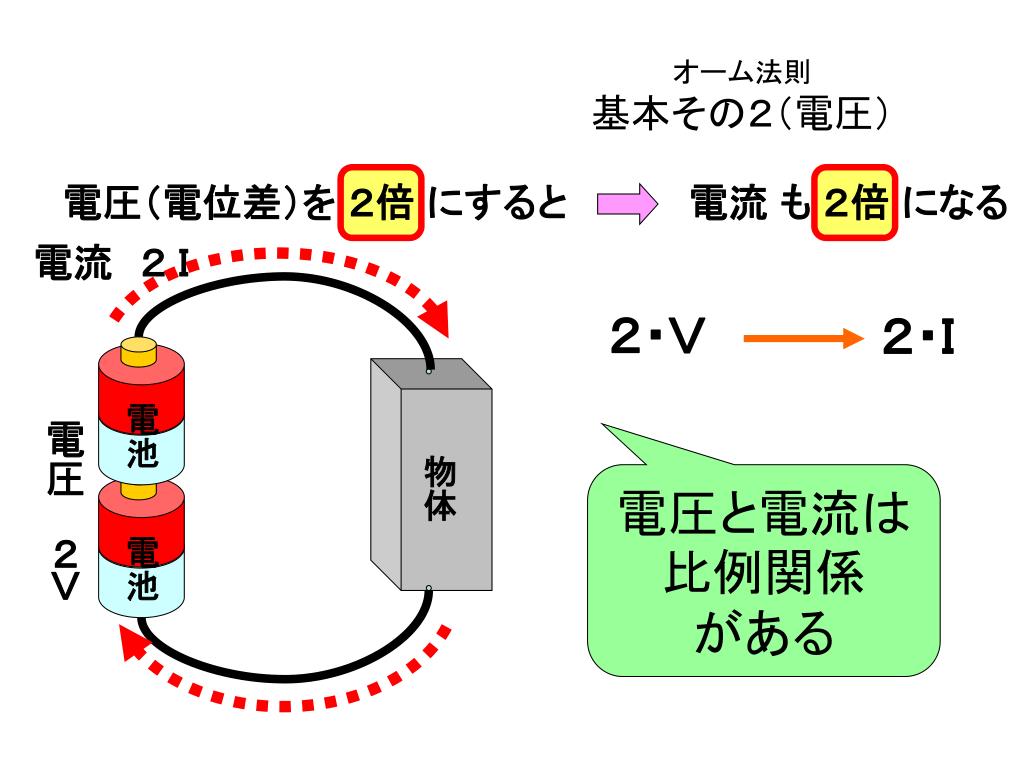

3. 物体 電池 電池 オーム法則基本その２（電圧） 電圧（電位差）を ２倍 にすると 電流 も ２倍 になる 電流　２ Ｉ ２・Ｖ ２・Ｉ 電圧　２Ｖ 電圧と電流は比例関係 がある

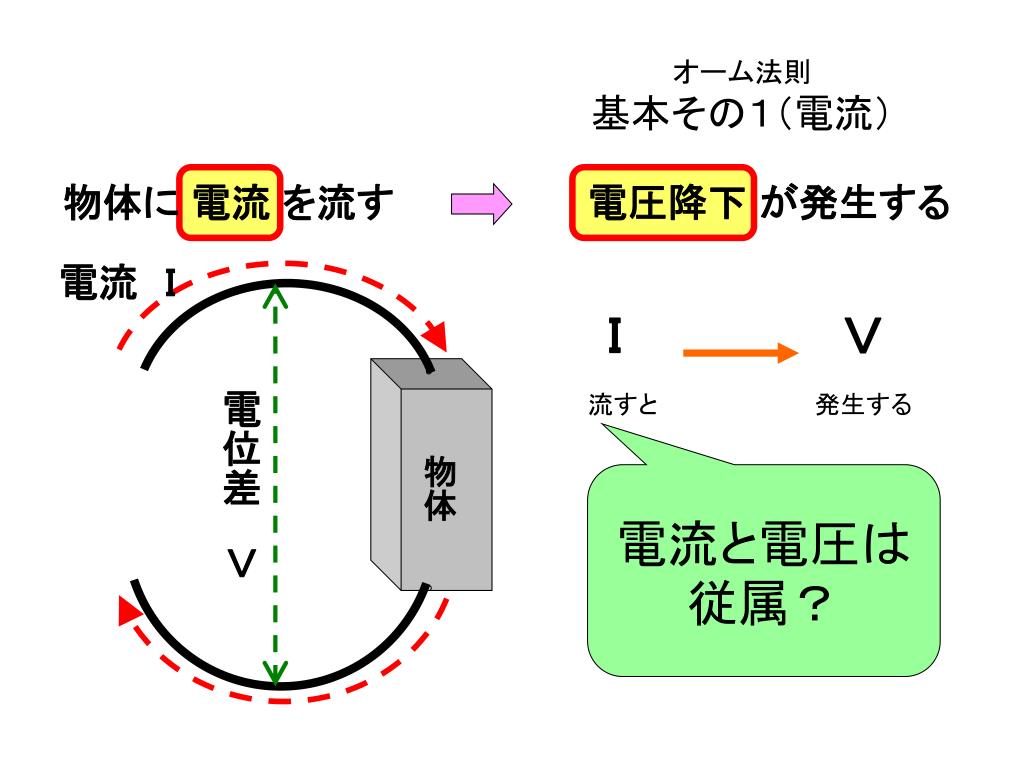

4. 物体 オーム法則基本その１（電流） 物体に 電流 を流す 電圧降下 が発生する 電流　Ｉ Ｉ Ｖ 流すと 発生する 電位差　Ｖ 電流と電圧は従属？

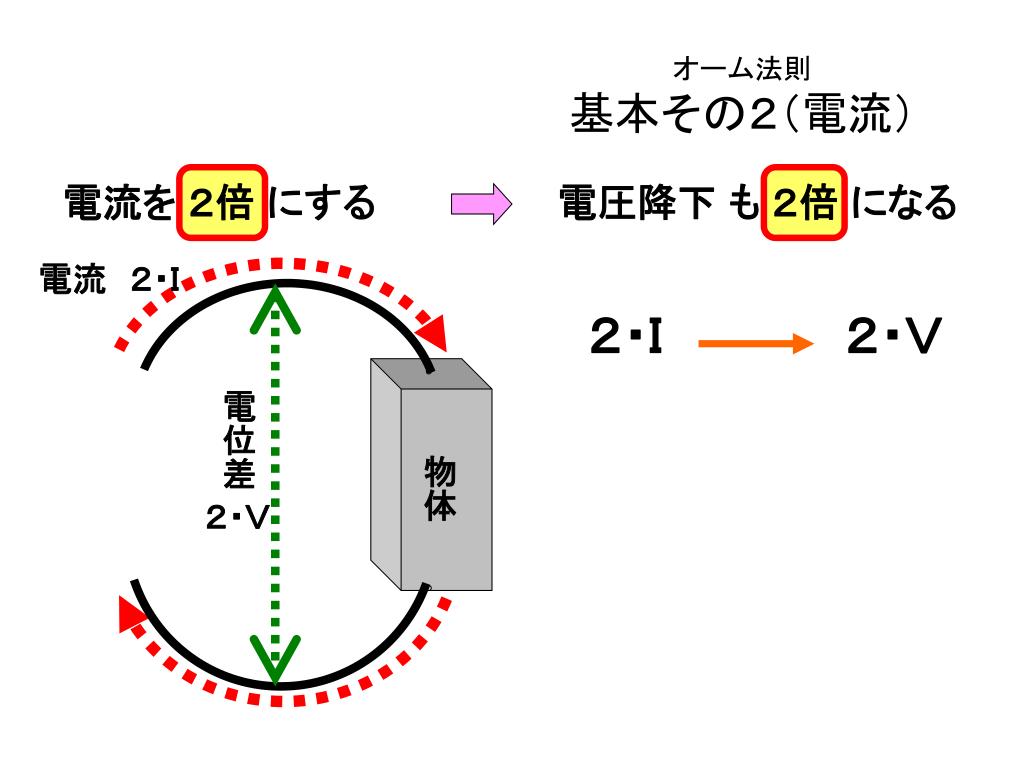

5. 電位差　 物体 ２・Ｖ オーム法則基本その２（電流） 電流を ２倍 にする 電圧降下 も ２倍 になる 電流　２・Ｉ ２・Ｉ ２・Ｖ

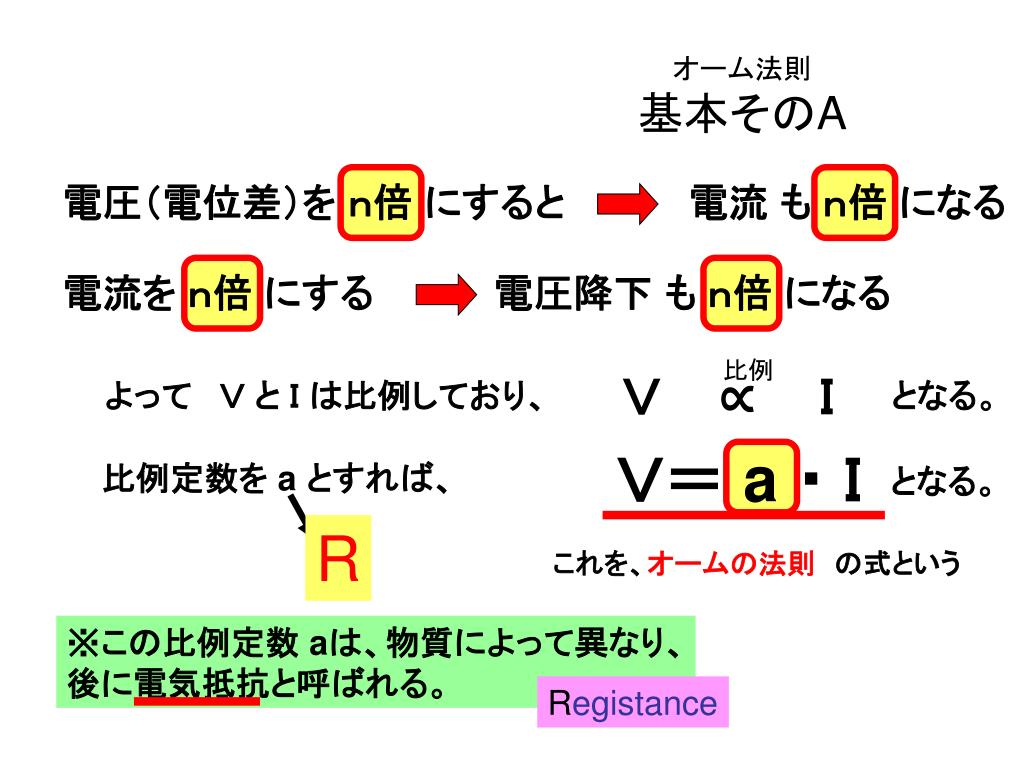

6. オーム法則基本そのA 電圧（電位差）を ｎ倍 にすると 電流 も ｎ倍 になる 電流を ｎ倍 にする 電圧降下 も ｎ倍 になる 比例 Ｖ ∝ Ｉ よって Ｖ と Ｉ は比例しており、 となる。 Ｖ＝ a ・ Ｉ 比例定数を a とすれば、 となる。 R R これを、オームの法則　の式という ※この比例定数 aは、物質によって異なり、 後に電気抵抗と呼ばれる。 Registance

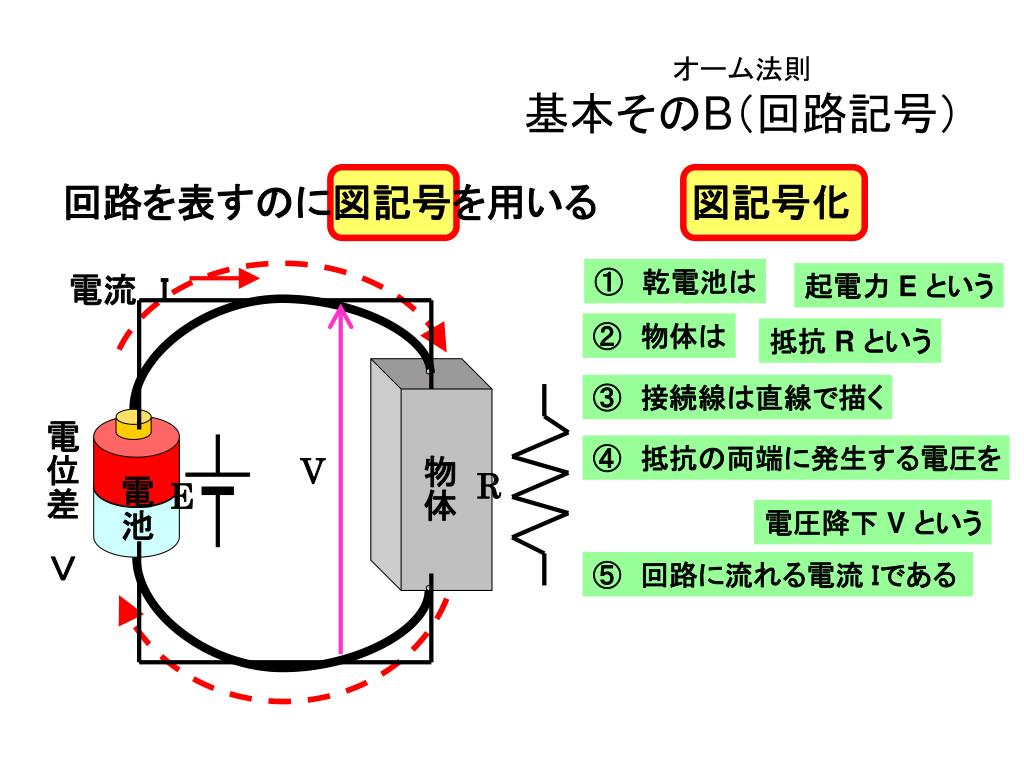

7. 物体 電池 オーム法則基本そのB（回路記号） 回路を表すのに図記号を用いる 図記号化 ①　乾電池は 電流　Ｉ 起電力 E という ②　物体は 抵抗 R という ③　接続線は直線で描く 電位差　Ｖ ④　抵抗の両端に発生する電圧を V R E 電圧降下 V という ⑤　回路に流れる電流 Ｉである
