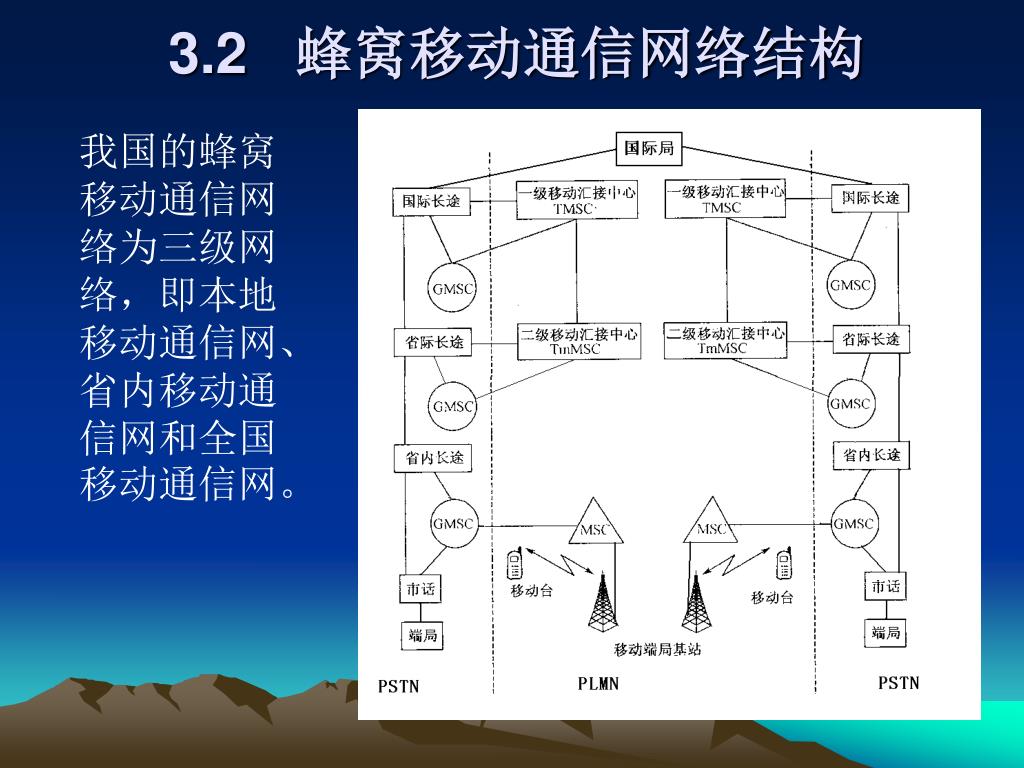

  1. 3.2 蜂窝移动通信网络结构 我国的蜂窝移动通信网络为三级网络，即本地移动通信网、省内移动通信网和全国移动通信网。

  2. 覆盖电信长途区号为两位或三位地区的蜂窝移动通信网络为本地移动通信网。覆盖电信长途区号为两位或三位地区的蜂窝移动通信网络为本地移动通信网。 每个本地移动通信网可以设立一个或多个移动业务交换中心，其中的关口移动业务交换中心（GMSC）与电信长途交换局(TS)及市话局(LS)相连。手机与本地和外地的固定电话通信，以及手机与外地手机通信都需要经过电信交换局。各地的本地移动交换中心（MSC）以星型网连接到省内二级移动汇接中心, 移动端局也以星型网连接到本地移动交换中心。 3.2.1 本地移动通信网

  3. 3.2.2省内移动通信网 省内移动通信网由各地的本地移动通信网和省内二级汇接移动业务交换中心（TmMSC）组成。省内至少设有两个以上的二级汇接移动业务交换中心,并把它们置于省内主要域市，它们之间也是以网状方式相连, 每个二级移动汇接中心还同时与两个一级移动汇接中心有电路连接。二级汇接中心可以只作汇接中心,或者既作汇接中心又作端局。二级移动汇接中负责省内的话务转接。

  4. 一级移动汇接中心（TMSC） 各省和自治区一般设有两个一级汇接移动中心（TMSC）,全国的一级汇接移动中心之间以网状方式相连，负责省际话务转接和国际电话转接。 GMSC 为移动电话网与 PSTN 网的关口局, 负责转接 PSTN 网与移动电话网络之间的话务。它的主要功能在于处理从 PSTN 网到移动电话网的呼叫,它能访问HLR寻找用户的位置信息存储在哪一个VLR里，并将呼叫接续至被叫的移动电话用户。

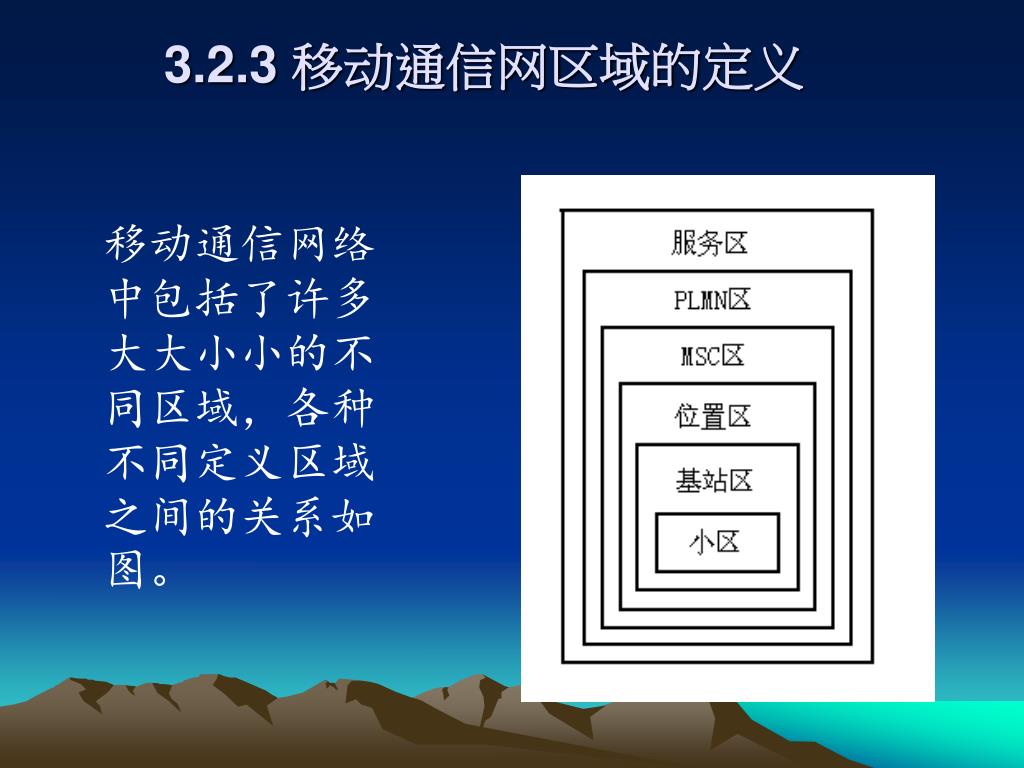

  5. 3.2.3移动通信网区域的定义 移动通信网络中包括了许多大大小小的不同区域，各种不同定义区域之间的关系如图。

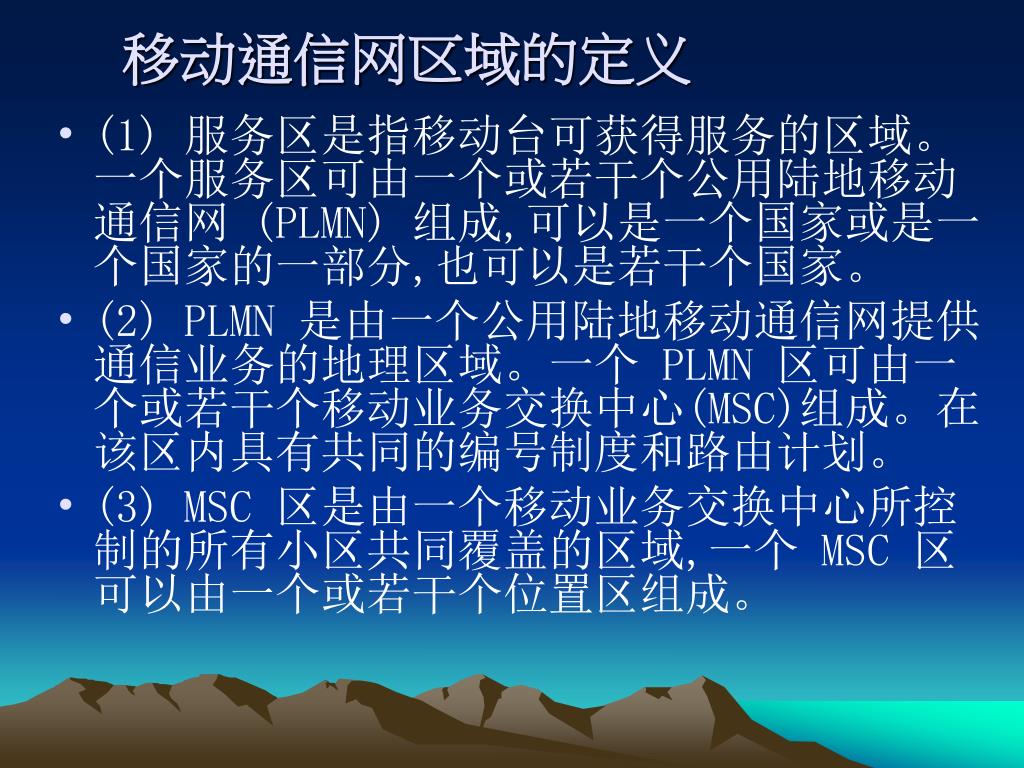

  6. 移动通信网区域的定义 • (1) 服务区是指移动台可获得服务的区域。一个服务区可由一个或若干个公用陆地移动通信网 (PLMN) 组成,可以是一个国家或是一个国家的一部分,也可以是若干个国家。 • (2) PLMN 是由一个公用陆地移动通信网提供通信业务的地理区域。一个 PLMN 区可由一个或若干个移动业务交换中心(MSC)组成。在该区内具有共同的编号制度和路由计划。 • (3) MSC 区是由一个移动业务交换中心所控制的所有小区共同覆盖的区域,一个 MSC 区可以由一个或若干个位置区组成。

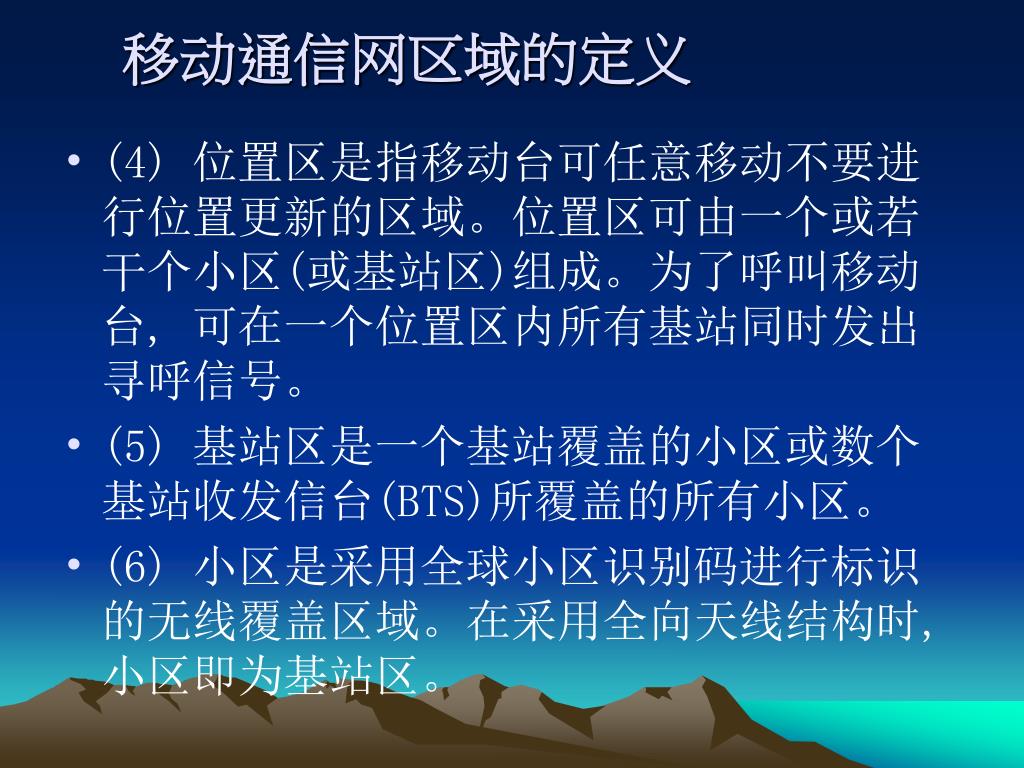

  7. 移动通信网区域的定义 • (4) 位置区是指移动台可任意移动不要进行位置更新的区域。位置区可由一个或若干个小区(或基站区)组成。为了呼叫移动台, 可在一个位置区内所有基站同时发出寻呼信号。 • (5) 基站区是一个基站覆盖的小区或数个基站收发信台(BTS)所覆盖的所有小区。 • (6) 小区是采用全球小区识别码进行标识的无线覆盖区域。在采用全向天线结构时, 小区即为基站区。

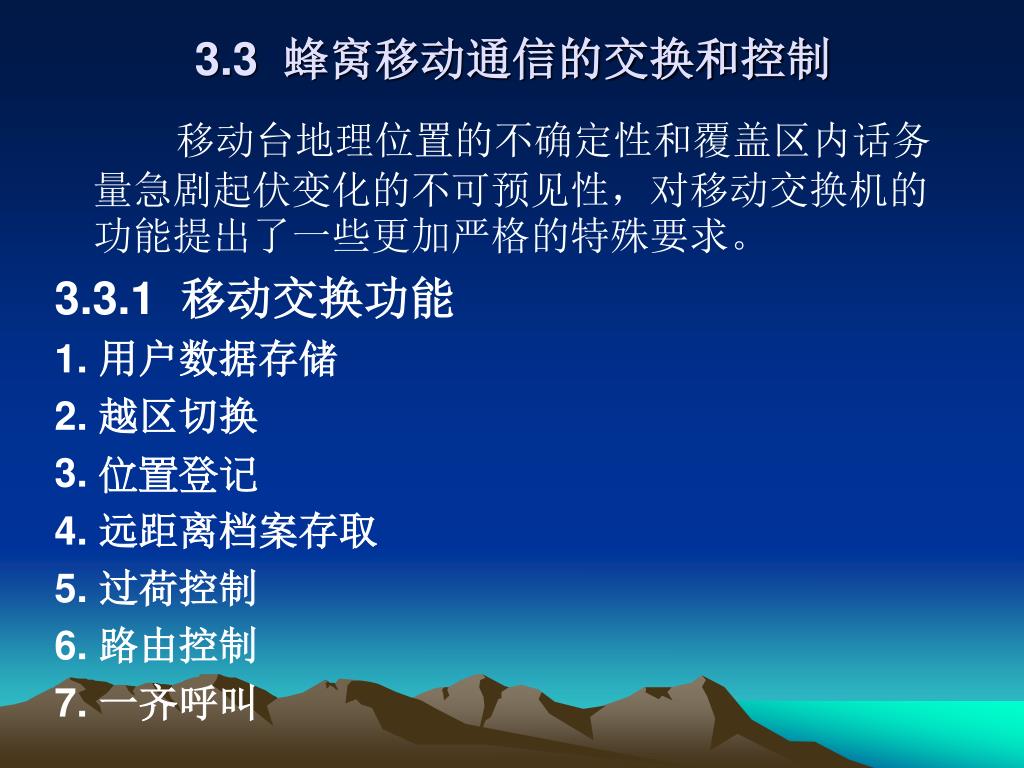

  8. 3.3 蜂窝移动通信的交换和控制 移动台地理位置的不确定性和覆盖区内话务量急剧起伏变化的不可预见性，对移动交换机的功能提出了一些更加严格的特殊要求。 3.3.1 移动交换功能 1.用户数据存储 2. 越区切换 3. 位置登记 4. 远距离档案存取 5. 过荷控制 6. 路由控制 7.一齐呼叫

  9. 1. 硬切换和软切换 3.3.2 移动通信中的硬切换、软切换和漫游

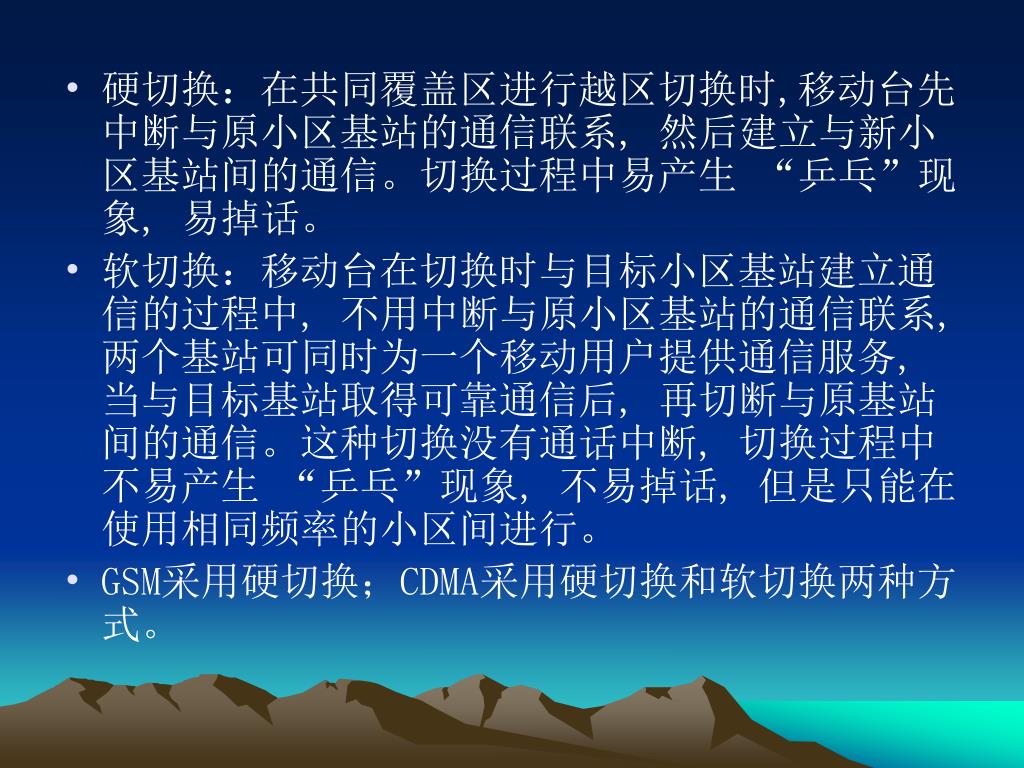

  10. 硬切换：在共同覆盖区进行越区切换时,移动台先中断与原小区基站的通信联系,然后建立与新小区基站间的通信。切换过程中易产生 “乒乓”现象,易掉话。 • 软切换：移动台在切换时与目标小区基站建立通信的过程中,不用中断与原小区基站的通信联系,两个基站可同时为一个移动用户提供通信服务,当与目标基站取得可靠通信后,再切断与原基站间的通信。这种切换没有通话中断,切换过程中不易产生 “乒乓”现象,不易掉话,但是只能在使用相同频率的小区间进行。 • GSM采用硬切换；CDMA采用硬切换和软切换两种方式。

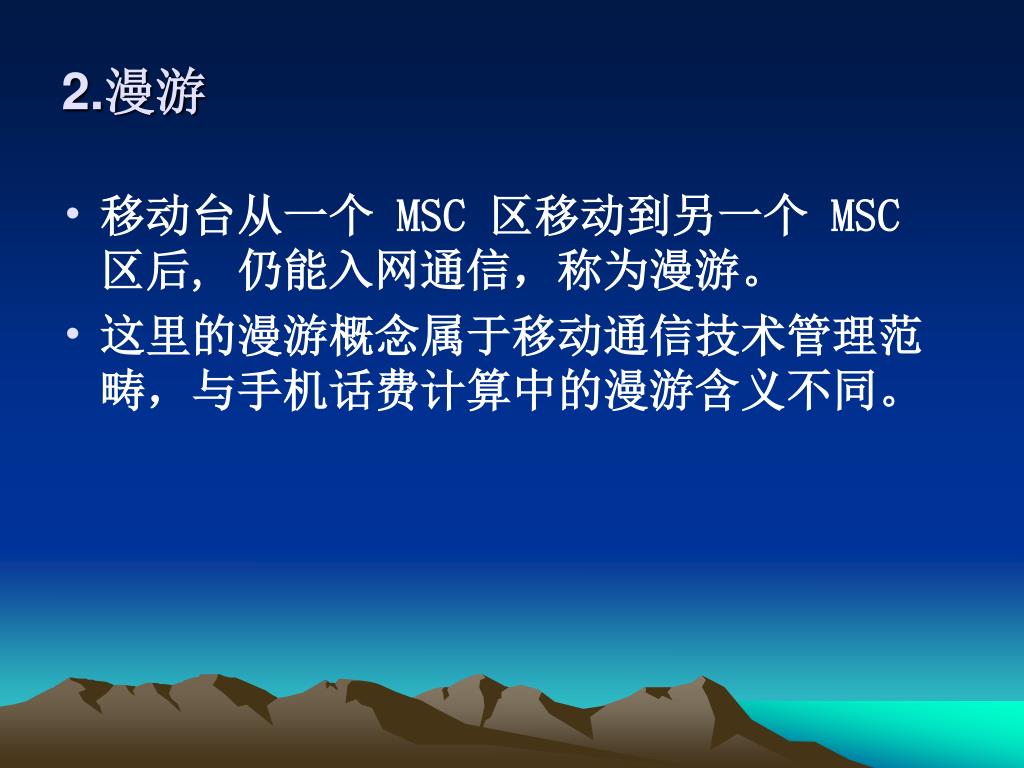

  11. 2.漫游 • 移动台从一个 MSC 区移动到另一个 MSC 区后,仍能入网通信，称为漫游。 • 这里的漫游概念属于移动通信技术管理范畴，与手机话费计算中的漫游含义不同。

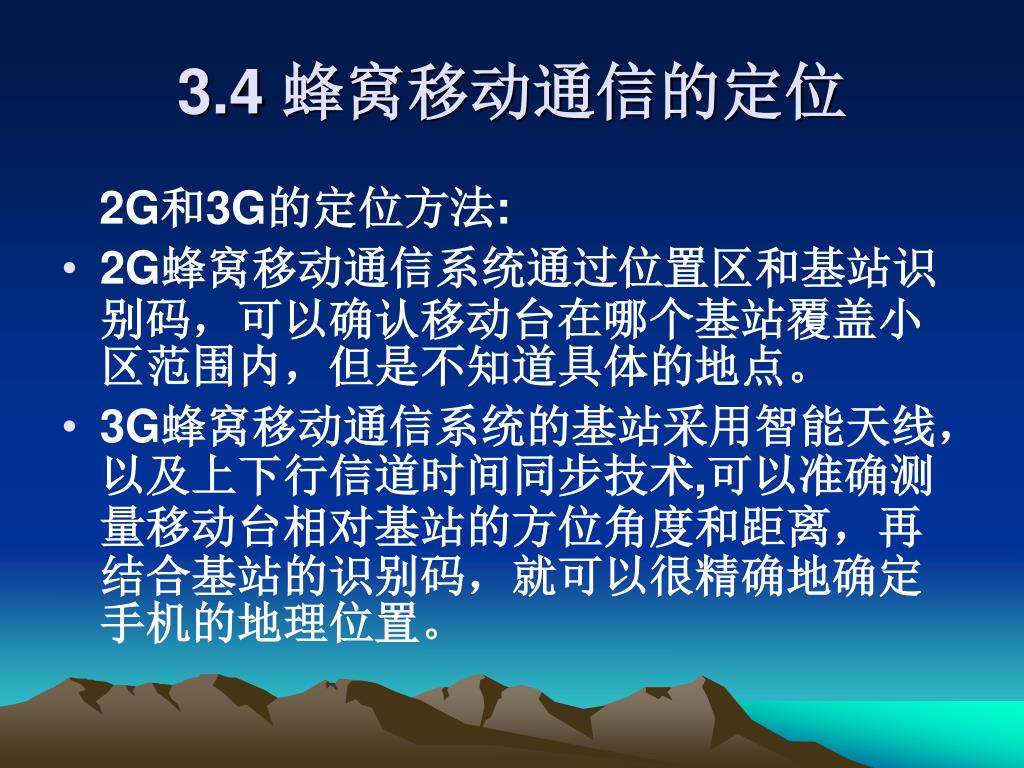

  12. 3.4 蜂窝移动通信的定位 2G和3G的定位方法: • 2G蜂窝移动通信系统通过位置区和基站识别码，可以确认移动台在哪个基站覆盖小区范围内，但是不知道具体的地点。 • 3G蜂窝移动通信系统的基站采用智能天线，以及上下行信道时间同步技术,可以准确测量移动台相对基站的方位角度和距离，再结合基站的识别码，就可以很精确地确定手机的地理位置。

  13. 关于“北斗导航试验系统” 自2000年到2007年4月，我国已成功发射了5颗“北斗导航试验卫星”，建成了北斗导航试验系统。该系统可在服务区域内任何时间、任何地点，为用户确定其所在的地理经纬度信息，并提供双向短报文通信和精密授时服务。目前，系统已在测绘、电信、水利、公路交通、铁路运输、渔业生产、勘探、森林防火和国家安全等诸多领域逐步发挥重要作用。

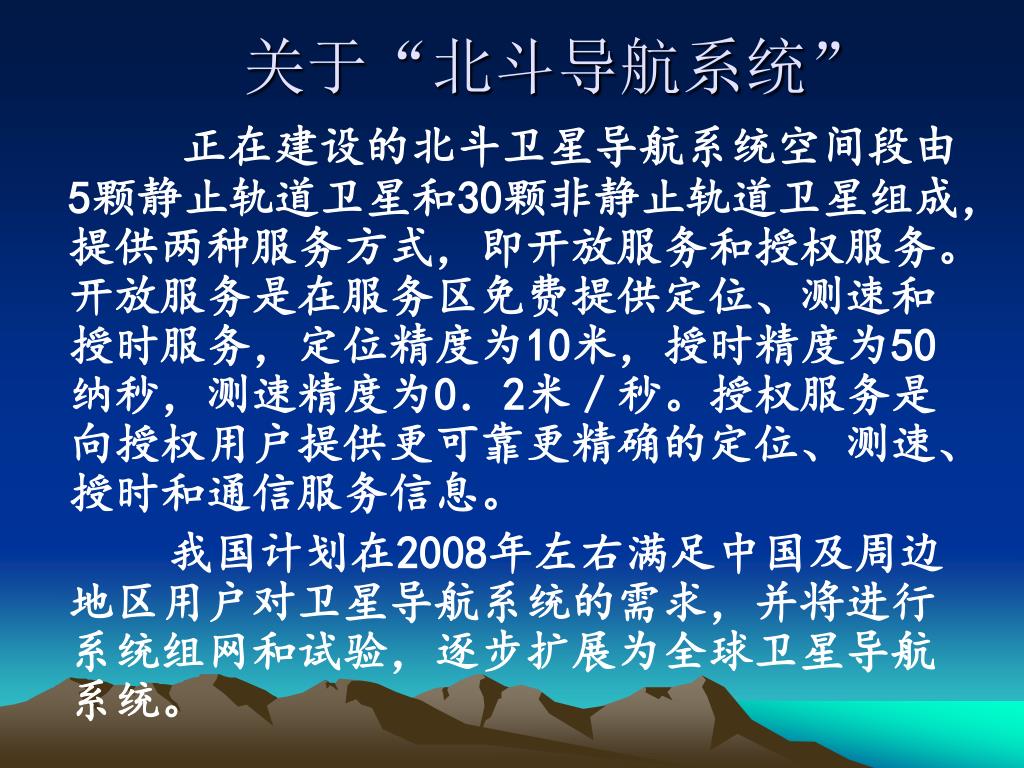

  14. 关于“北斗导航系统” 正在建设的北斗卫星导航系统空间段由5颗静止轨道卫星和30颗非静止轨道卫星组成，提供两种服务方式，即开放服务和授权服务。开放服务是在服务区免费提供定位、测速和授时服务，定位精度为10米，授时精度为50纳秒，测速精度为0．2米／秒。授权服务是向授权用户提供更可靠更精确的定位、测速、授时和通信服务信息。 我国计划在2008年左右满足中国及周边地区用户对卫星导航系统的需求，并将进行系统组网和试验，逐步扩展为全球卫星导航系统。

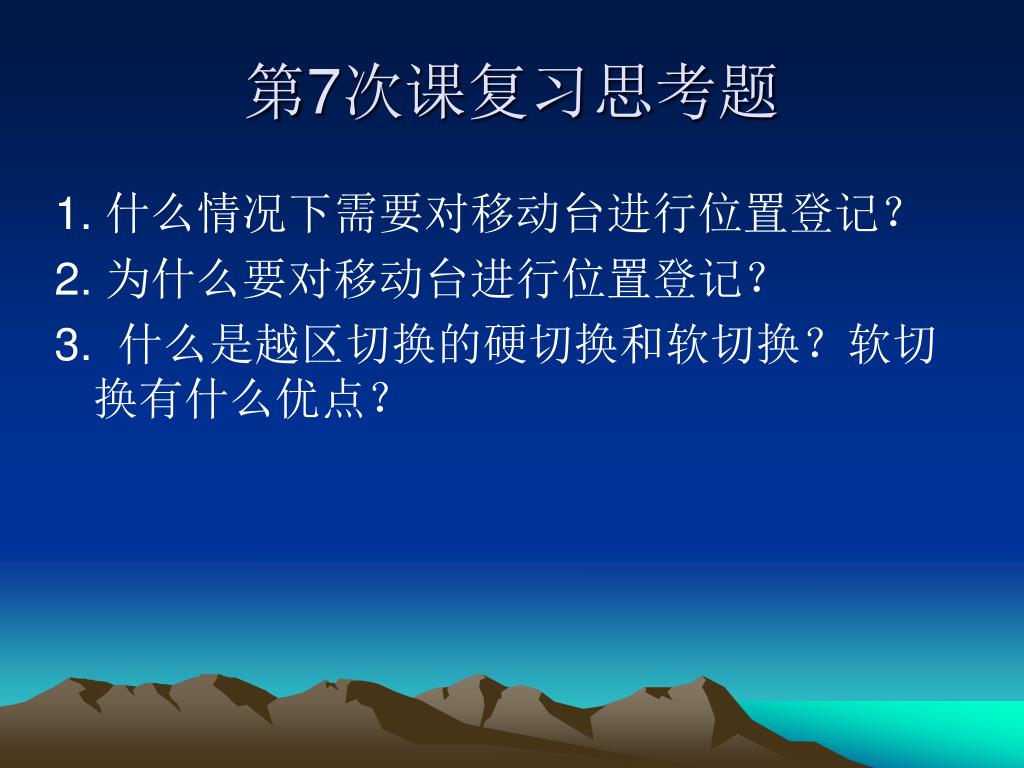

  15. 第7次课复习思考题 1. 什么情况下需要对移动台进行位置登记？ 2. 为什么要对移动台进行位置登记？ 3. 什么是越区切换的硬切换和软切换？软切换有什么优点？
