rumburakov nevidite n pl

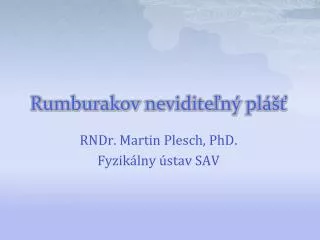

Rumburakovneviditeľný plášť

RNDr. Martin Plesch, PhD.

Fyzikálny ústav SAV

objedn vka
Objednávka...
  • Mal by dokázať ukryť skoro čokoľvek daného rozmeru
  • Mal by fungovať skoro zo všetkých smerov pohľadu
  • Nemal by dovoľovať detekciu „na diaľku“
    • Je zjavné, že keď sa priblížime natoľko, že sa plášťa dotýkame, detekcia bude (asi) možná
po me na to vedecky
Poďme na to vedecky
  • Priehľadný materiál
    • Neschováme skoro nič
  • Snímanie signálu a jeho znovuvytváranie na druhej strane objektu
    • Funguje „dokonale“ len pre jeden smer
  • Ohyb svetla a jeho „obehnutie“ objektu
    • Kvôli tomu sme tu 
lom a ohyb svetla
Lom a ohyb svetla
  • Pri prechode svetla medzi optickými prostrediami s rôznym indexom lomu prebieha lom svetla
  • Pri plynulej zmene indexu lomu (napríklad plynulá zmena hustoty vzduchu nad horúcou cestou) dochádza k ohybu svetla
    • Dá sa predstaviť ako séria lomov
  • Index lomu a rýchlosť svetla súvisia
renie svetla v prostred
Šírenie svetla v prostredí
  • Vo vákuu ide svetlo najkratšou možnou cestou
  • V prostredí s netriviálnym indexom lomu minimalizuje svetlo tzv. optickú dráhu
  • Vytvoríme virtuálne prostredie, v ktorom každá úsečka je n-krát dlhšia ako v reálnom prostredí
virtu lny svet
Virtuálny svet
  • V takomto svete svetlo chodí po priamkach
  • Naopak, bežné objekty z nášho sveta sú vo virtuálnom svete zdeformované
  • Toto vnímame ako zakrivenie priestoru
pr klad p rojekcia m p
Príklad: projekcia máp
  • Zemeguľa je guľatá (skoro)
  • Mapy sú rovné (skoro)
  • Pri zobrazovaní priestoru s nenulovou krivosťou (guľa) na priestor s nulovou krivosťou (mapa) vzniká skreslenie
    • Typicky Antarktída býva nadproporčne veľká
  • „Rovno“ na zemi nie je to isté ako „rovno“ na mape (poludníky sú na mape krivé čiary)
h adanie pl a
Hľadanie plášťa
  • Definujeme virtuálny (zakrivený) priestor
  • Nájdeme transformáciu medzi bežným a virtuálnym priestorom (tá určí index lomu v každom mieste reálneho priestoru)
  • Pokúsime sa vo virtuálnom priestore nájsť oblasť, do ktorej sa lúče nikdy nedostanú
    • Keď túto oblasť premietneme do reálneho priestoru, máme, čo sme hľadali
po iadavky na transform ciu
Požiadavky na transformáciu
  • Predĺženie či skrátenie krátkej úsečky by nemalo byť príliš veľké
    • Určite nie nekonečné 
    • To nám zabezpečí rozumné hodnoty n
  • Malo by byť rovnaké v každom smere
    • To zabezpečí, že n bude číslo a nie tenzor
  • Oblasti tesne pri sebe by mali mať podobné n
    • To zabráni odrazom
nevhodn pl 3d
Nevhodný plášť 3D

Požadovaná transformácia vedie k nerealistickým hodnotám indexu lomu

probl m n 1
Problém n<1
  • Ak je okolo plášťa index lomu (skoro) 1, ľahko sa môže stať, že požiadavka na index lomu vo vnútri plášťa môže byť menšia ako 1
  • Intuitívne lúč musí „obehnúť“ objekt, preto vždy potrebujeme n<1
  • To ale implikuje rýchlosť šírenia svetla väčšiu ako c
r chlos svetla
Rýchlosť svetla
  • Žiadna informácia sa nemôže šíriť rýchlejšie ako rýchlosť svetla vo vákuu (Einstein)
    • Grupovárýchlosť (šírenie impulzu)
    • Ekvivalentná posunu lístkov po hladine
  • Rýchlosť postupu amplitúdy vlny nie je nijako obmedzený
    • Fázová rýchlosť (ustálená vlna)
    • Ekvivalentná posunu vrcholu vodnej hladiny
r chlos svetla1
Rýchlosť svetla
  • Index lomu súvisí s fázovou rýchlosťou
  • Tá môže byť vyššia ako c, ale len pre niektoré frekvencie
  • Šírka frekvenčného pásma, kde v>c, závisí od toho, akú vysokú rýchlosť požadujeme
    • Problém – závislosť v od frekvencie (farby) nutne spôsobí rozklad svetla a rozostrenie objektu
materi lov po iadavky
Materiálové požiadavky
  • Špecifikujeme požiadavky len pre relatívne úzku škálu frekvencií
  • Čím užšia je škála, tým ľahšie sa dosahujú hodnoty v>c a teda n<1
  • Rovnako, čím menšia je požiadavka na mieruzvýšenia rýchlosti nad c, tým širšie môže byť spektrumfrekvencií
  • Štruktúra materiálu na úrovni vlnovej dĺžky

Metamateriály

2d pl pre mikrovlny
2D plášť pre mikrovlny
  • Euklidovský plášť
  • Mikrovlny, lebo majú veľkú vlnovú dĺžku
  • Funguje len pre veľmi úzku oblasť frekvencií
  • Funguje len v dvoch rozmeroch
o h ad me
Čo hľadáme?
  • Virtuálny priestor, ktorý:
    • Umožní transformáciu na bežný priestor s realistickými požiadavkami na n
    • Zabezpečí, aby lúče zvonka prechádzali bez zmeny cez oblasť plášťa
    • Bude existovať oblasť vo virtuálnom priestore, cez ktorú lúče zvonka nebudú prechádzať
  • Ak taký priestor nájdeme, vyhrali sme
v hody
Výhody
  • Rýchlosť svetla v každom bode priestoru je konečná
  • Dá sa zabezpečiť úplná neodrazivosť
  • Plášť nie je podstatne väčší ako jeho úložný priestor
  • Nemení sa zdanlivá vzdialenosť objektov pozorovaných cez plášť

Geometrická neviditeľnosť

vlnov optika
Vlnová optika
  • Svetelný lúč so sebou okrem informácie o intenzite a farbe nesie aj informáciu o fáze
  • Pri kombinácii viacerých lúčov fázy hrajú rolu
    • Konštruktívna alebo deštruktívna interferencia
  • Lúč „točiaci sa“ v plášti získa počas pohybu bonusovú fázu, ktorá sa prejaví na interferenčných obrazcoch
vlnov optika1
Vlnová optika
  • Relevantné len v prípadoch, ak by bol rozmer plášťa porovnateľný s vlnovou dĺžkou svetla
  • Vtedy sa dajú použiť iné finty
    • Napríklad vyladiť presný rozmer plášťa na požadovanú frekvenciu neviditeľnosti

Ďakujem za pozornosť
