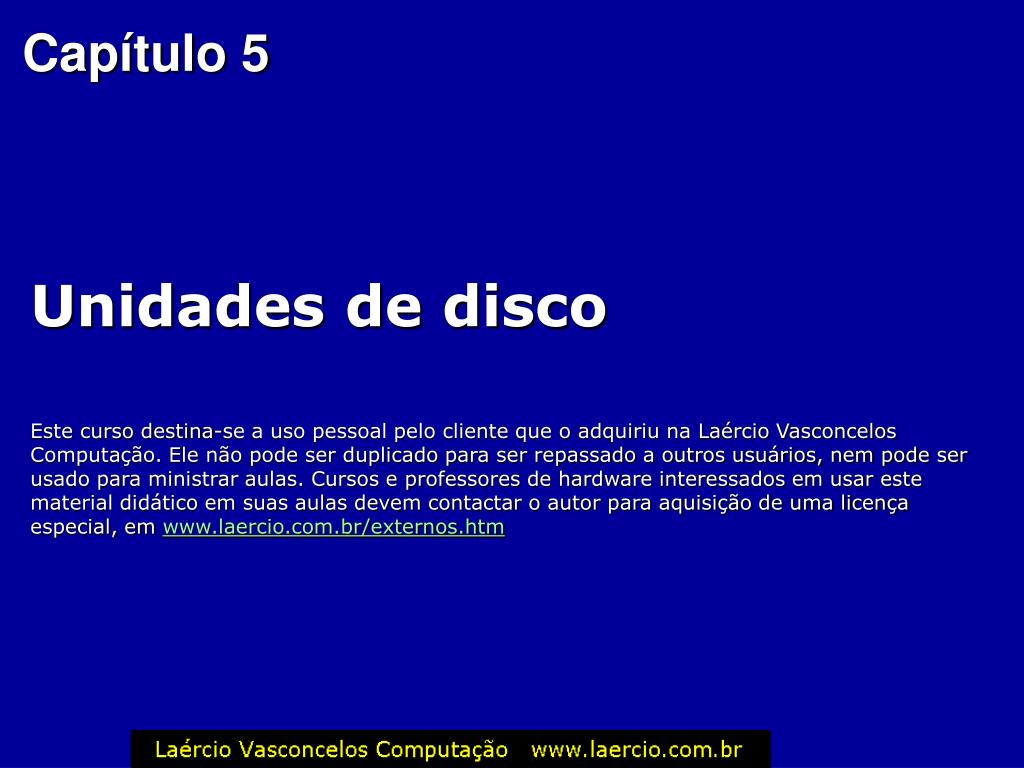

Cap tulo 5

Capítulo 5

Unidades de disco

Este curso destina-se a uso pessoal pelo cliente que o adquiriu na Laércio Vasconcelos Computação. Ele não pode ser duplicado para ser repassado a outros usuários, nem pode ser usado para ministrar aulas. Cursos e professores de hardware interessados em usar este material didático em suas aulas devem contactar o autor para aquisição de uma licença especial, em www.laercio.com.br/externos.htm

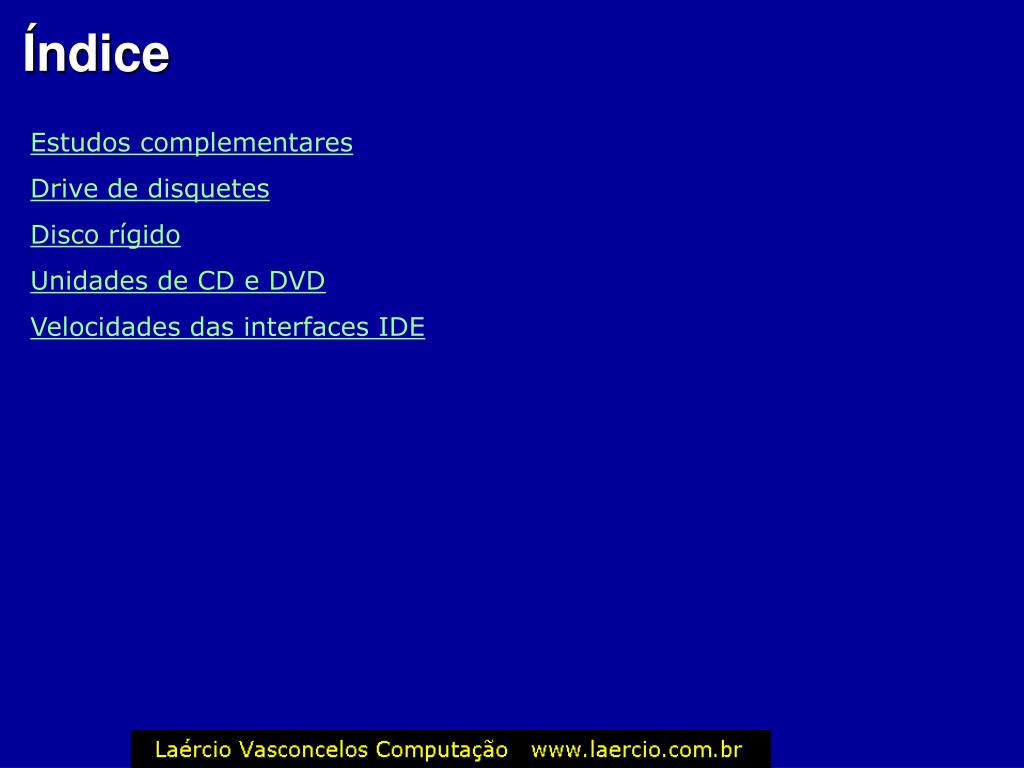

Ndice

Estudos complementares

Drive de disquetes

Disco rígido

Unidades de CD e DVD

Velocidades das interfaces IDE

Índice

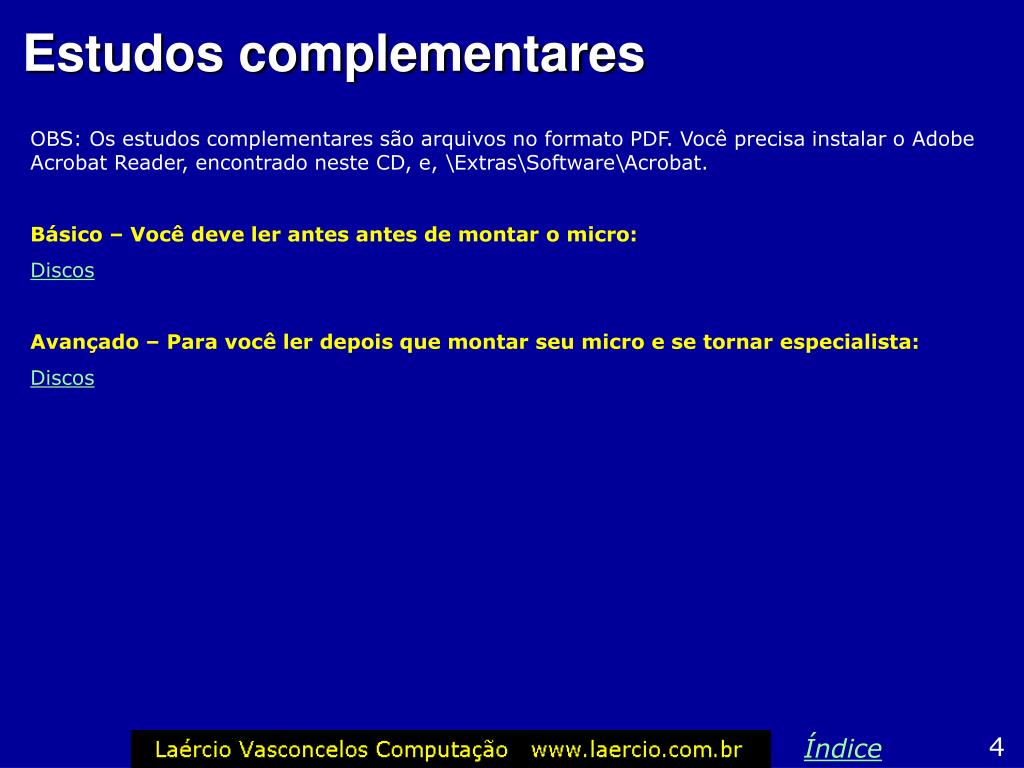

Estudos complementares1

OBS: Os estudos complementares são arquivos no formato PDF. Você precisa instalar o Adobe Acrobat Reader, encontrado neste CD, e, \Extras\Software\Acrobat.

Básico – Você deve ler antes antes de montar o micro:

Discos

Avançado – Para você ler depois que montar seu micro e se tornar especialista:

Discos

Estudos complementares

4

Índice


Drive de disquete

Apesar de obsoleto, o drive de disquetes está presente na maioria dos micros atuais. É barato, portanto não vale a pena abrir mão deste drive. Ainda existem muitos produtos que vêm acompanhados de disquetes.

Drive de disquete

5

Índice

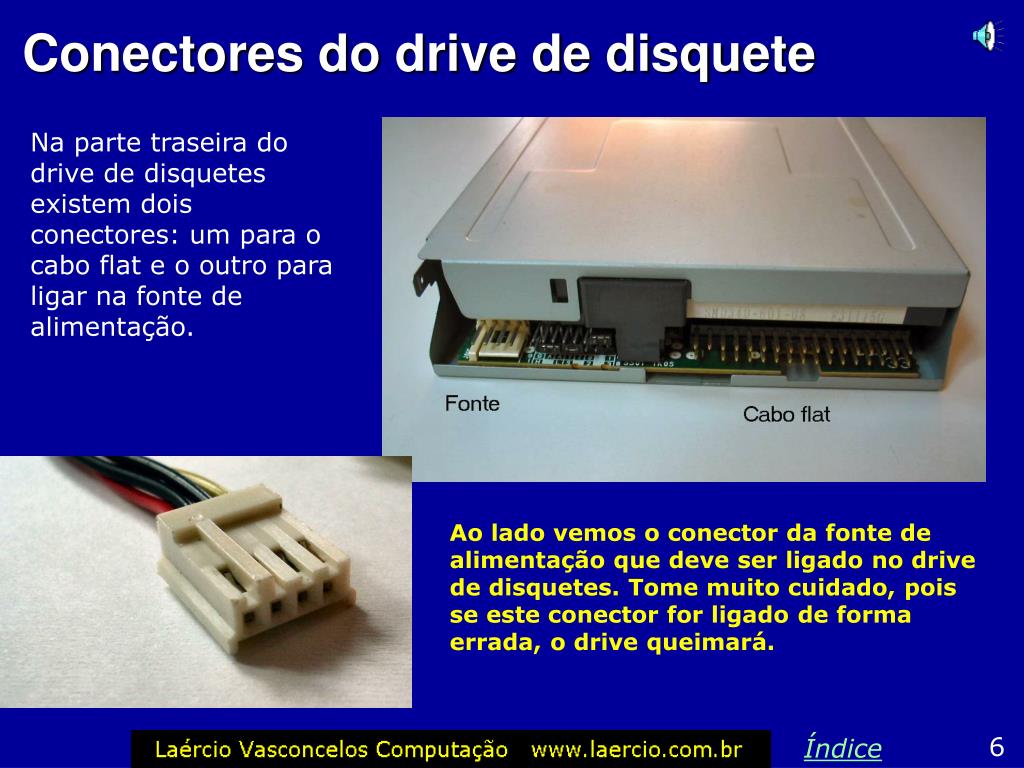

Conectores do drive de disquete

Na parte traseira do drive de disquetes existem dois conectores: um para o cabo flat e o outro para ligar na fonte de alimentação.

Conectores do drive de disquete

Ao lado vemos o conector da fonte de alimentação que deve ser ligado no drive de disquetes. Tome muito cuidado, pois se este conector for ligado de forma errada, o drive queimará.

6

Índice


Conectando os cabos

Detalhes da conexão do cabo flat e da fonte de alimentação no drive de disquetes.

Conectando os cabos

7

Índice


Cabo flat

Para ligar o cabo flat no drive de disquetes, procure a indicação do pino 1 ou 2 no drive. Este ponto deve coincidir com o fio vermelho do cabo flat. Se não estiver enxergando o pino 1 ou 2, verifique se consegue ver o pino 33 ou 34, na extremidade oposta, como mostra a figura.

Cabo flat

8

Índice

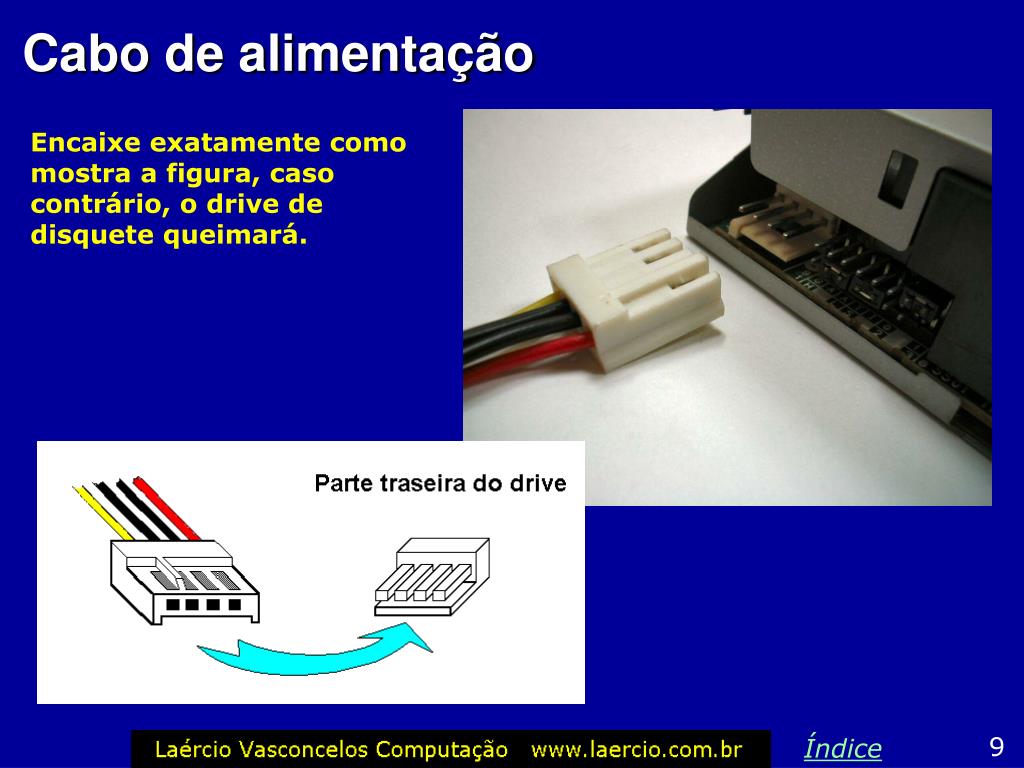

Cabo de alimenta o

Encaixe exatamente como mostra a figura, caso contrário, o drive de disquete queimará.

Cabo de alimentação

9

Índice


Disco r gido

Disco rígido drive de disquete queimará.

O disco rígido também tem uma conexão para a fonte de alimentação e uma para o cabo flat IDE.

10

Índice

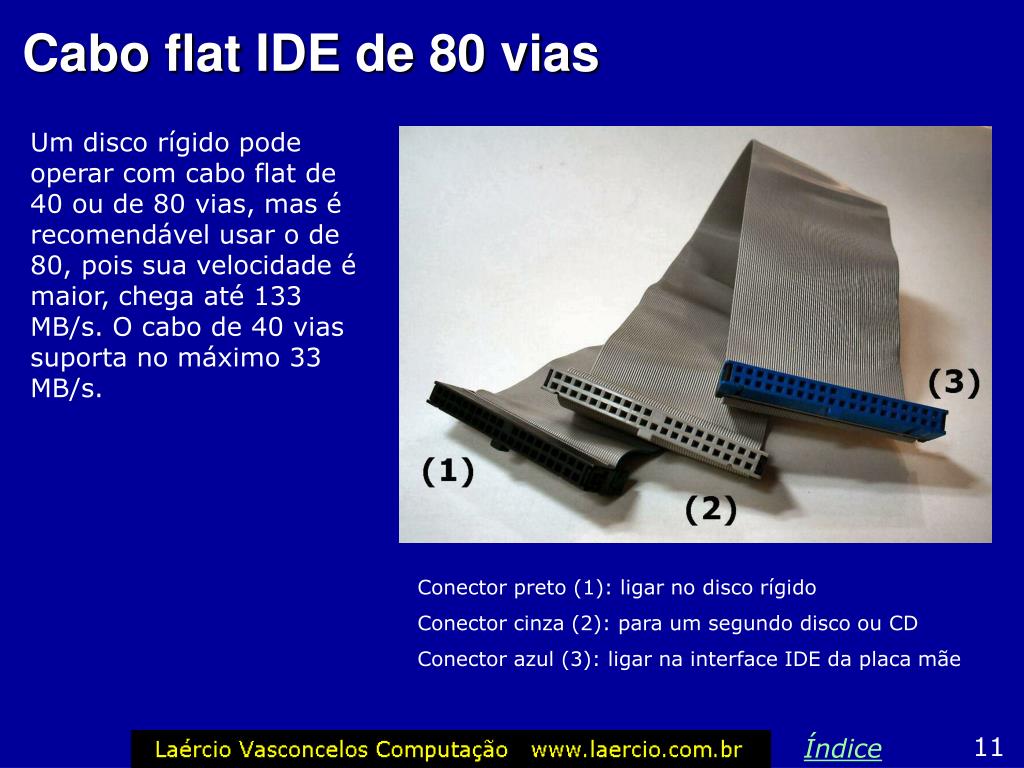

Cabo flat ide de 80 vias

Um disco rígido pode operar com cabo flat de 40 ou de 80 vias, mas é recomendável usar o de 80, pois sua velocidade é maior, chega até 133 MB/s. O cabo de 40 vias suporta no máximo 33 MB/s.

Cabo flat IDE de 80 vias

Conector preto (1): ligar no disco rígido

Conector cinza (2): para um segundo disco ou CD

Conector azul (3): ligar na interface IDE da placa mãe

11

Índice

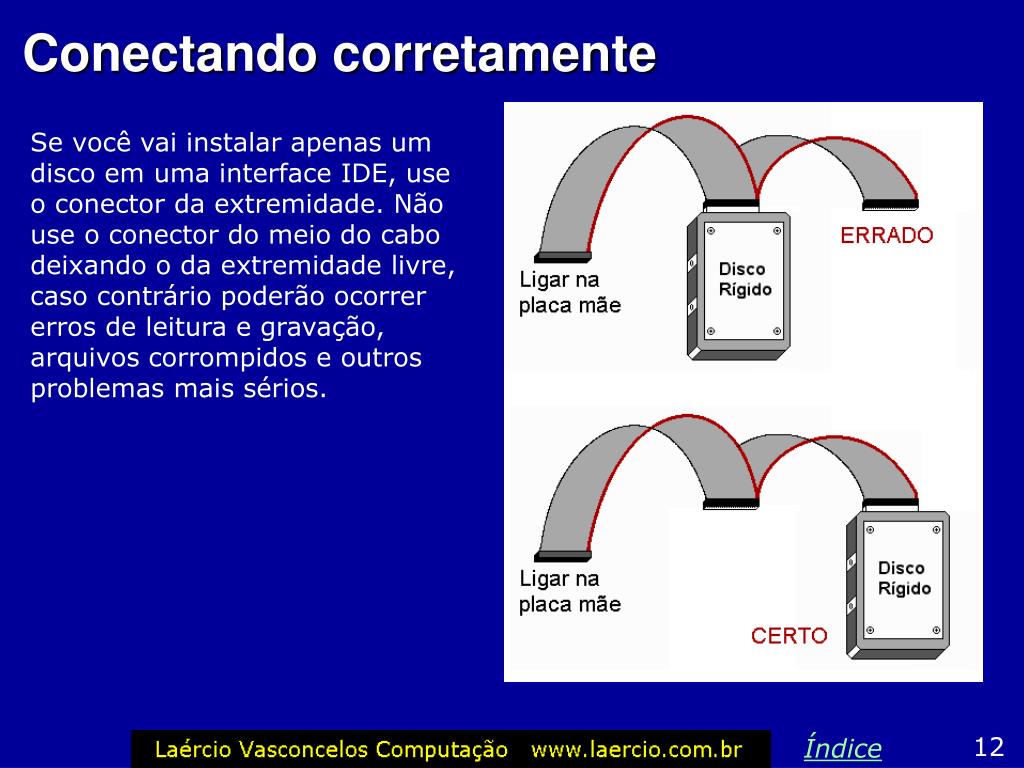

Conectando corretamente

Se você vai instalar apenas um disco em uma interface IDE, use o conector da extremidade. Não use o conector do meio do cabo deixando o da extremidade livre, caso contrário poderão ocorrer erros de leitura e gravação, arquivos corrompidos e outros problemas mais sérios.

Conectando corretamente

12

Índice

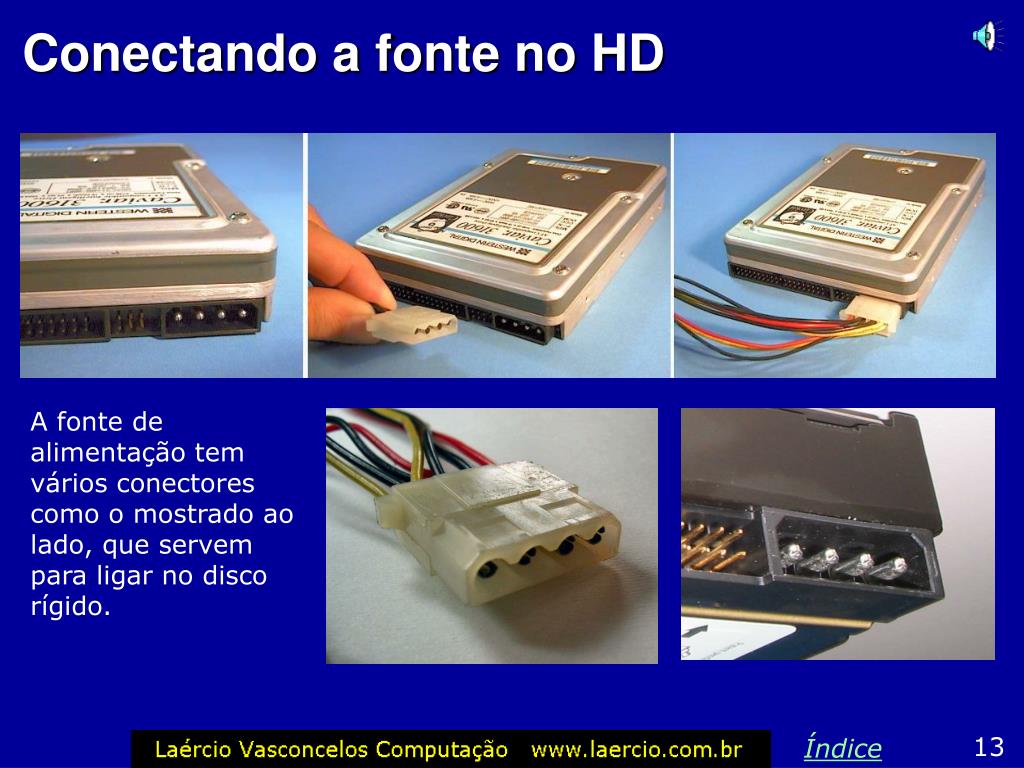

Conectando a fonte no hd

Conectando a fonte no HD use o conector da extremidade. Não use o conector do meio do cabo deixando o da extremidade livre, caso contrário poderão ocorrer erros de leitura e gravação, arquivos corrompidos e outros problemas mais sérios.

A fonte de alimentação tem vários conectores como o mostrado ao lado, que servem para ligar no disco rígido.

13

Índice


Conectando o cabo flat no hd

Ao conectar um cabo flat no disco rígido, verifique o seguinte: o fio pintado (normalmente vermelho) do cabo flat deve ficar próximo do conector de alimentação do disco rígido. Esta regra é válida em qualquer disco rígido.

Conectando o cabo flat no HD

14

Índice


Resumindo

Conecte a fonte de alimentação no disco rígido. O conector só encaixa na posição certa, entretanto é bom checar. Conecte o cabo flat IDE de forma que o fio colorido fique próximo do conector da fonte de alimentação.

Resumindo

15

Índice

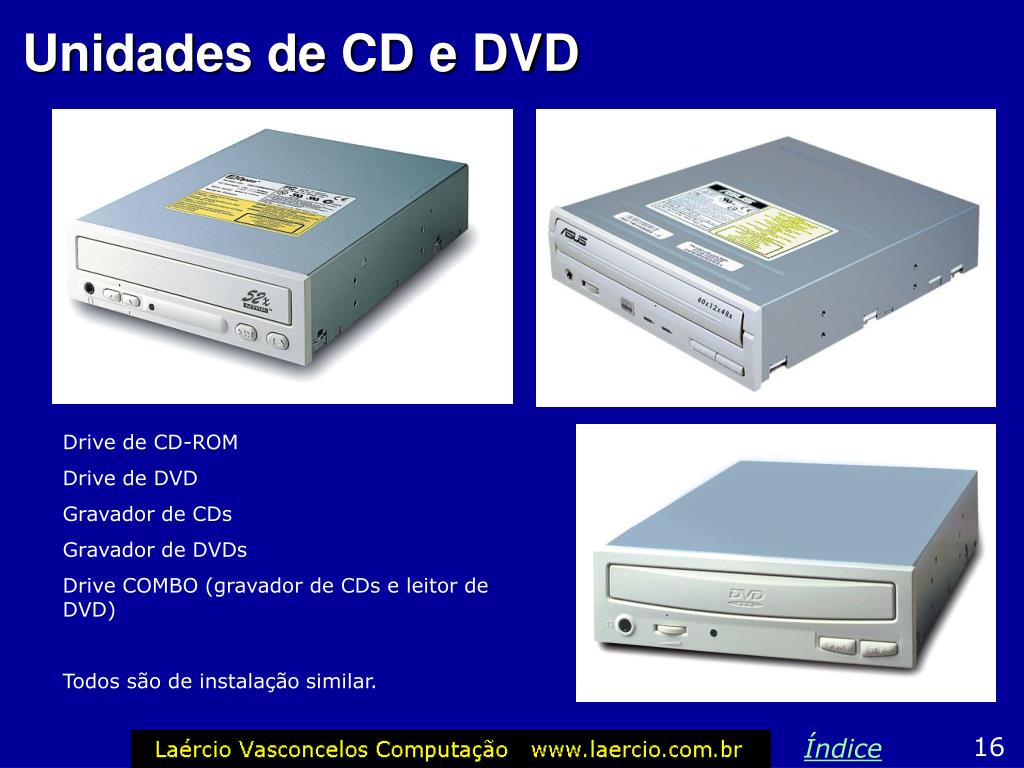

Unidades de cd e dvd

Unidades de CD e DVD conector só encaixa na posição certa, entretanto é bom checar. Conecte o cabo flat IDE de forma que o fio colorido fique próximo do conector da fonte de alimentação.

Drive de CD-ROM

Drive de DVD

Gravador de CDs

Gravador de DVDs

Drive COMBO (gravador de CDs e leitor de DVD)

Todos são de instalação similar.

16

Índice

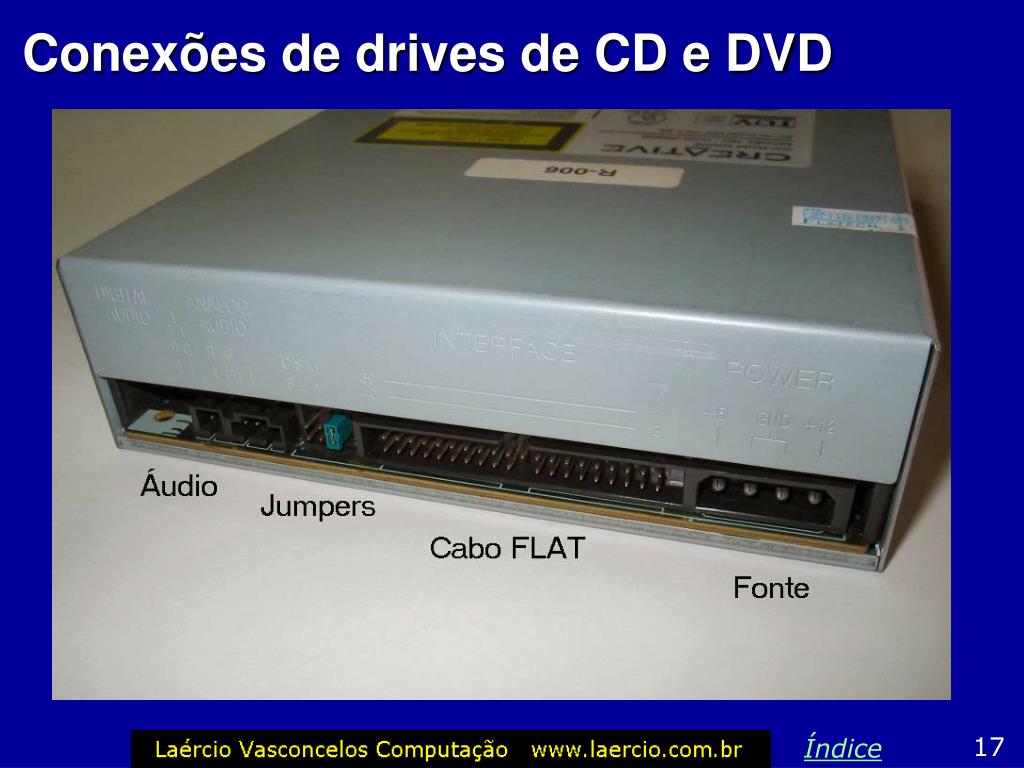

Conex es de drives de cd e dvd

Conexões de drives de CD e DVD conector só encaixa na posição certa, entretanto é bom checar. Conecte o cabo flat IDE de forma que o fio colorido fique próximo do conector da fonte de alimentação.

17

Índice

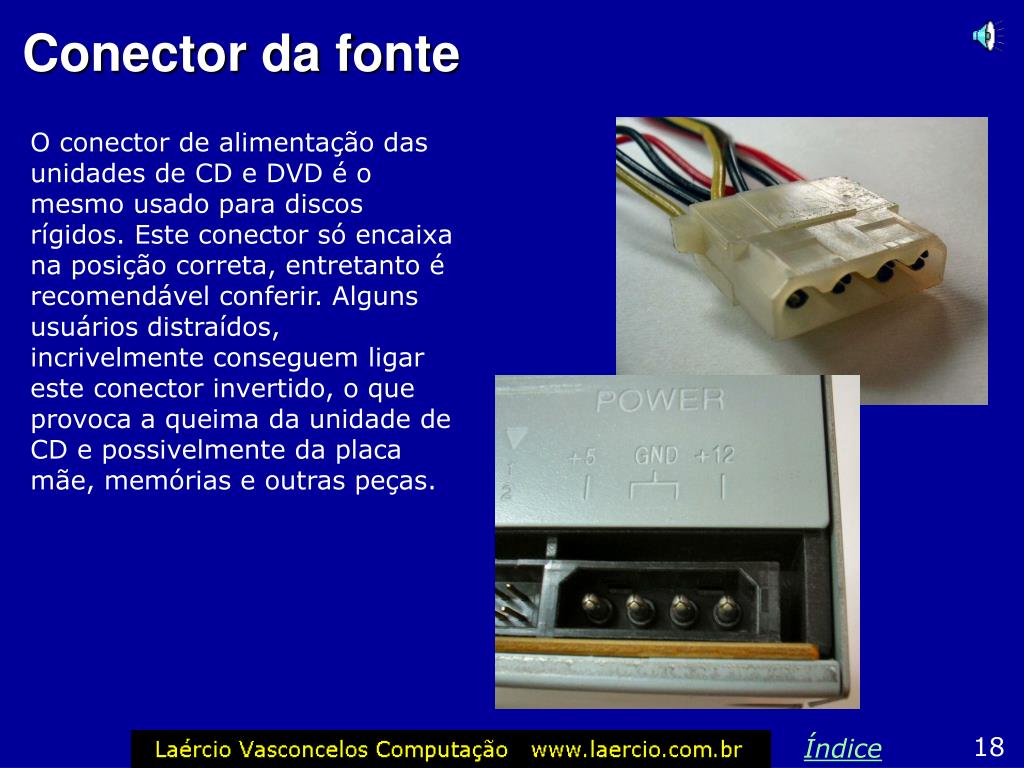

Conector da fonte

O conector de alimentação das unidades de CD e DVD é o mesmo usado para discos rígidos. Este conector só encaixa na posição correta, entretanto é recomendável conferir. Alguns usuários distraídos, incrivelmente conseguem ligar este conector invertido, o que provoca a queima da unidade de CD e possivelmente da placa mãe, memórias e outras peças.

Conector da fonte

18

Índice

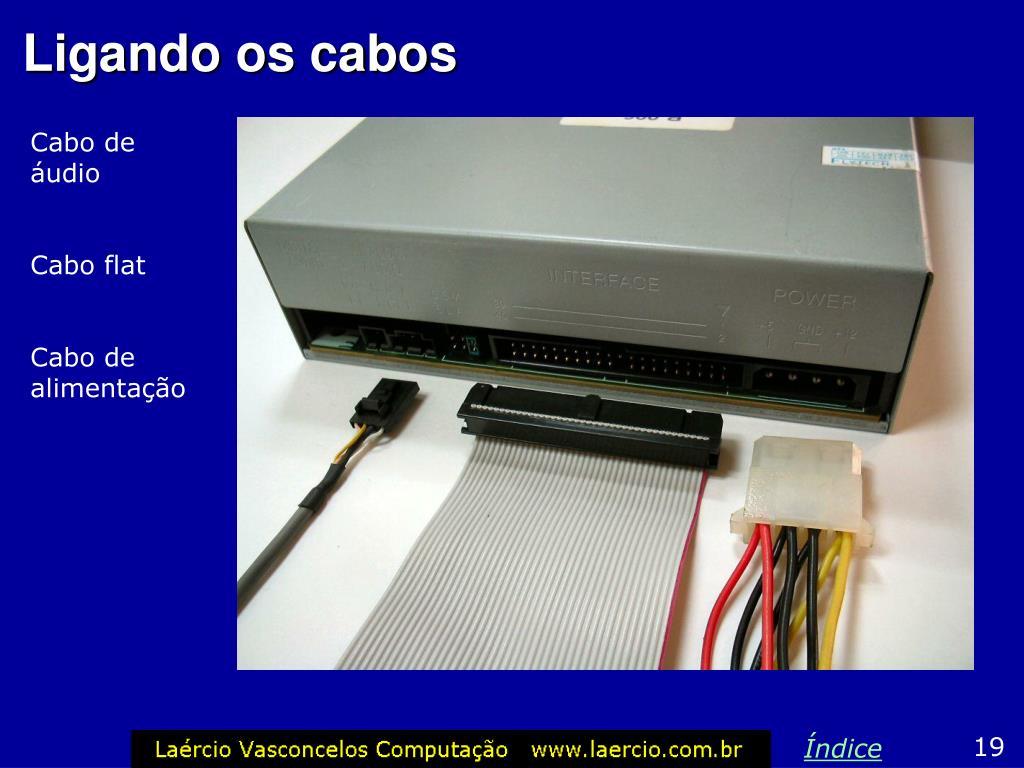

Ligando os cabos

Cabo de áudio mesmo usado para discos rígidos. Este conector só encaixa na posição correta, entretanto é recomendável conferir. Alguns usuários distraídos, incrivelmente conseguem ligar este conector invertido, o que provoca a queima da unidade de CD e possivelmente da placa mãe, memórias e outras peças.

Cabo flat

Cabo de alimentação

Ligando os cabos

19

Índice

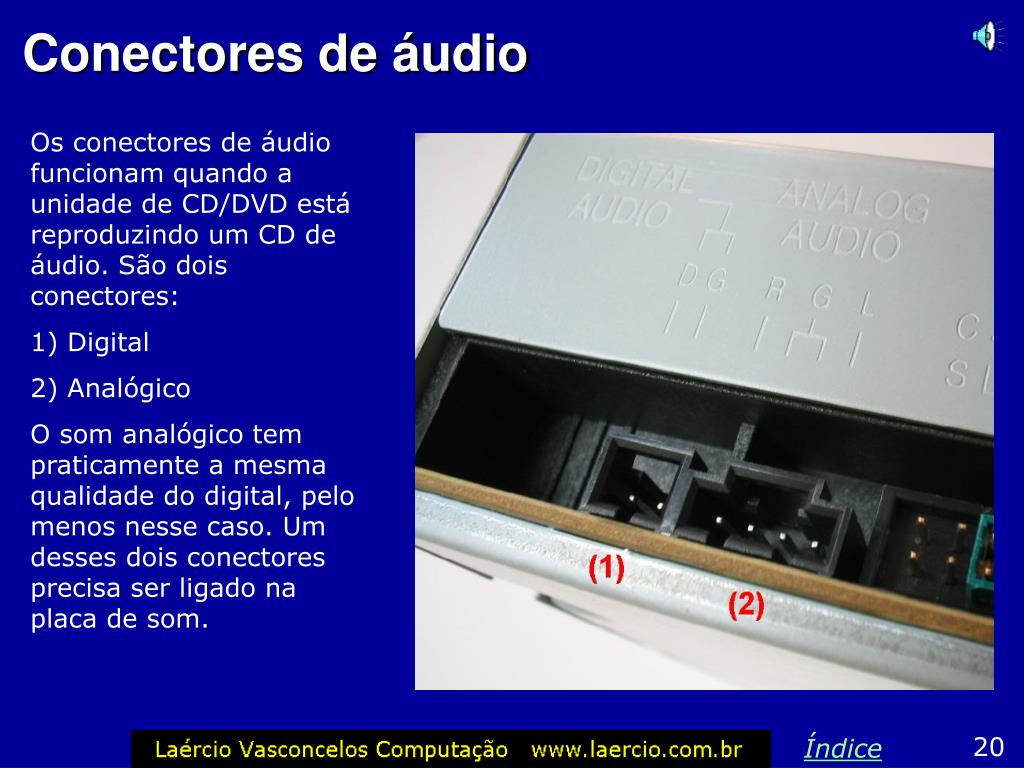

Conectores de udio

Os conectores de áudio funcionam quando a unidade de CD/DVD está reproduzindo um CD de áudio. São dois conectores:

1) Digital

2) Analógico

O som analógico tem praticamente a mesma qualidade do digital, pelo menos nesse caso. Um desses dois conectores precisa ser ligado na placa de som.

Conectores de áudio

20

Índice

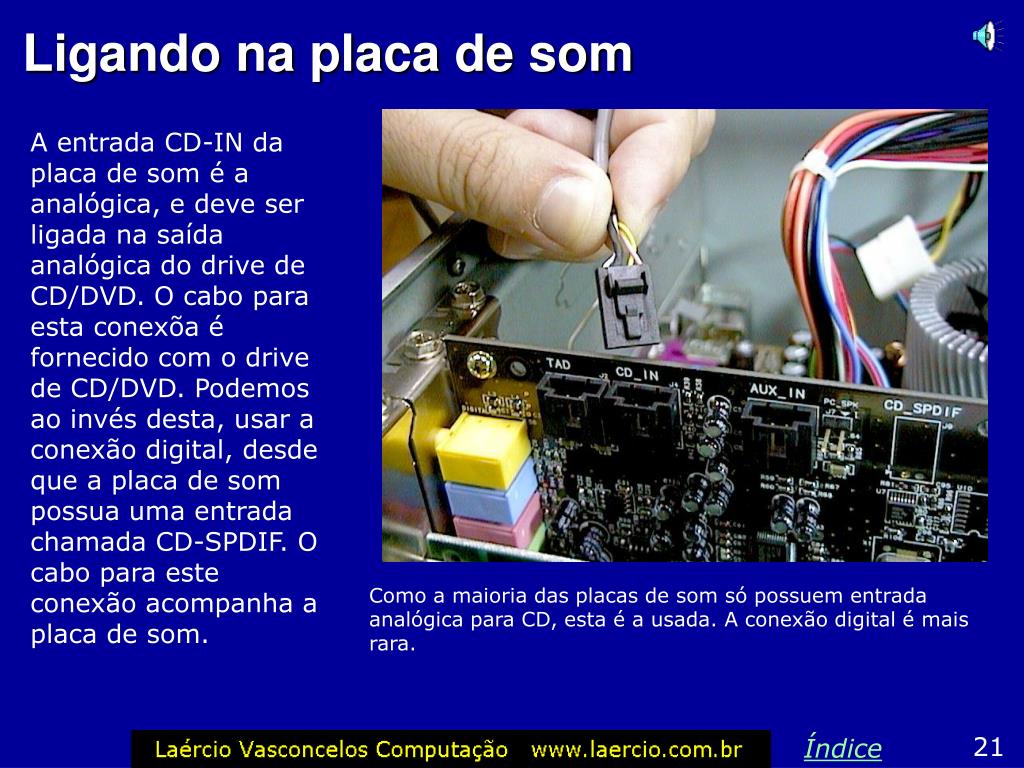

Ligando na placa de som

A entrada CD-IN da placa de som é a analógica, e deve ser ligada na saída analógica do drive de CD/DVD. O cabo para esta conexõa é fornecido com o drive de CD/DVD. Podemos ao invés desta, usar a conexão digital, desde que a placa de som possua uma entrada chamada CD-SPDIF. O cabo para este conexão acompanha a placa de som.

Ligando na placa de som

Como a maioria das placas de som só possuem entrada analógica para CD, esta é a usada. A conexão digital é mais rara.

21

Índice

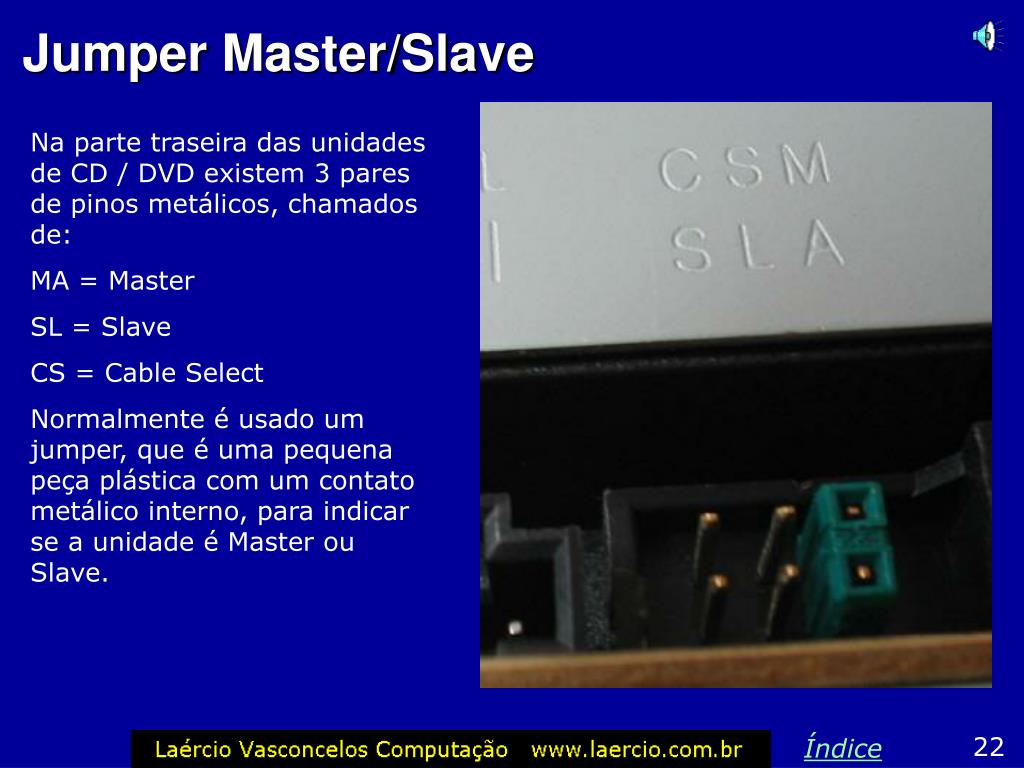

Jumper master slave

Na parte traseira das unidades de CD / DVD existem 3 pares de pinos metálicos, chamados de:

MA = Master

SL = Slave

CS = Cable Select

Normalmente é usado um jumper, que é uma pequena peça plástica com um contato metálico interno, para indicar se a unidade é Master ou Slave.

Jumper Master/Slave

22

Índice

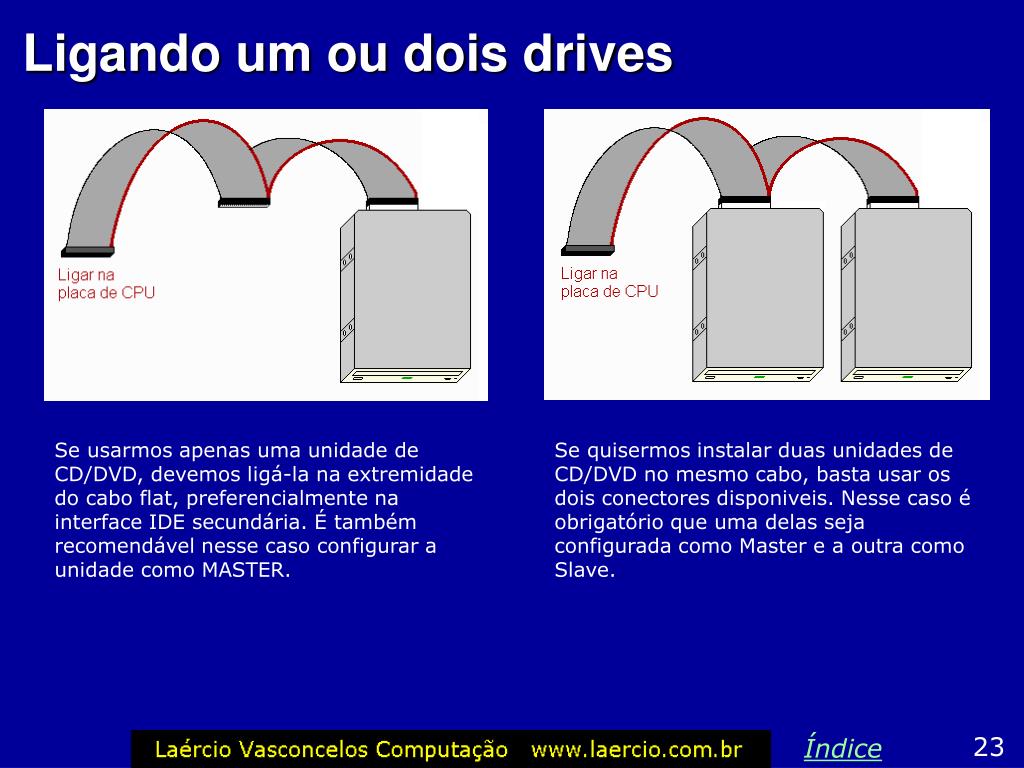

Ligando um ou dois drives

Ligando um ou dois drives de pinos metálicos, chamados de:

Se usarmos apenas uma unidade de CD/DVD, devemos ligá-la na extremidade do cabo flat, preferencialmente na interface IDE secundária. É também recomendável nesse caso configurar a unidade como MASTER.

Se quisermos instalar duas unidades de CD/DVD no mesmo cabo, basta usar os dois conectores disponiveis. Nesse caso é obrigatório que uma delas seja configurada como Master e a outra como Slave.

23

Índice

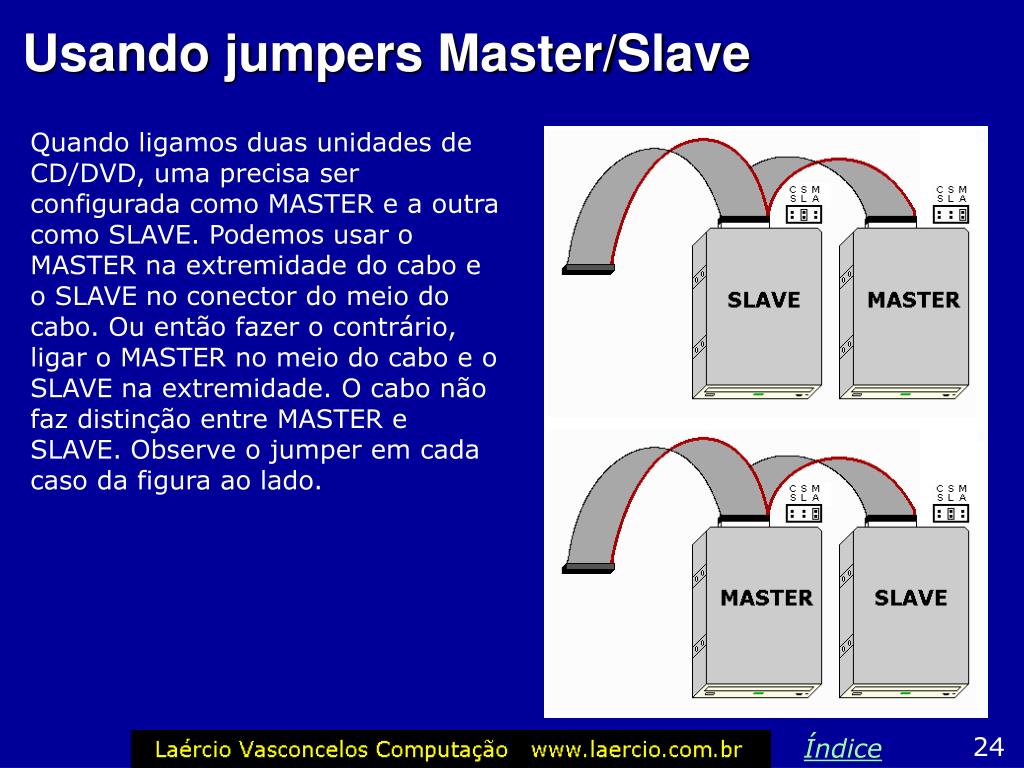

Usando jumpers master slave

Quando ligamos duas unidades de CD/DVD, uma precisa ser configurada como MASTER e a outra como SLAVE. Podemos usar o MASTER na extremidade do cabo e o SLAVE no conector do meio do cabo. Ou então fazer o contrário, ligar o MASTER no meio do cabo e o SLAVE na extremidade. O cabo não faz distinção entre MASTER e SLAVE. Observe o jumper em cada caso da figura ao lado.

Usando jumpers Master/Slave

24

Índice


Velocidades das interfaces ide

Velocidades das interfaces IDE configurada como MASTER e a outra como SLAVE. Podemos usar o MASTER na extremidade do cabo e o SLAVE no conector do meio do cabo. Ou então fazer o contrário, ligar o MASTER no meio do cabo e o SLAVE na extremidade. O cabo não faz distinção entre MASTER e SLAVE. Observe o jumper em cada caso da figura ao lado.

* Exigem cabo flat IDE de 80 vias

Nas placas de CPU modernas, as interfaces IDE operam com 100 MB/s ou 133 MB/s

Os discos rígidos modernos operam nessas velocidades, mas para isso precisam usar o cabo flat de 80 vias.

Unidades de CD e DVD não exigem tanta velocidade como o disco rígido, e por isso operam bem com o cabo de 40 vias, que oferece no máximo 33 MB/s. Podem também usar o cabo de 80 vias, mas isso não aumentará a sua velocidade.

25

Índice

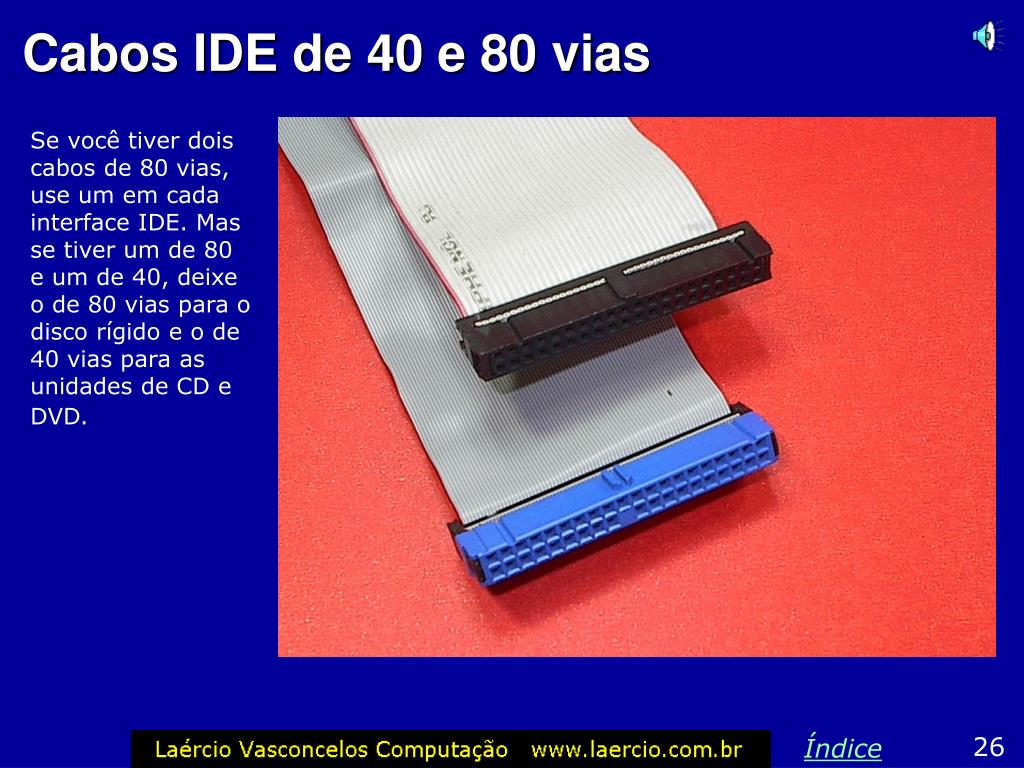

Cabos ide de 40 e 80 vias

Se você tiver dois cabos de 80 vias, use um em cada interface IDE. Mas se tiver um de 80 e um de 40, deixe o de 80 vias para o disco rígido e o de 40 vias para as unidades de CD e DVD.

Cabos IDE de 40 e 80 vias

26

Índice


Final do cap tulo

Final do capítulo interface IDE. Mas se tiver um de 80 e um de 40, deixe o de 80 vias para o disco rígido e o de 40 vias para as unidades de CD e DVD.
