  1. ТИПОВЫЕ УЗЛЫ MODULIT700LL

  2. Нижнее примыкание.Вариант 1. • 1 M7B3 – панель MODULIT 700 LL • 2 M998 – EPDM уплотнитель для M987-8-9 • 3 M989 – нижний ал. профиль • 4 MXL2 – ал. лента 75 mm • 5 дренажное отверстие (высверливается после сборки)

  3. Нижнее примыкание.Вариант 2. • 1 M7B3 – панель MODULIT 700 LL • 2 M998 – EPDM уплотнитель для M987-8-9 • 3 M988 – нижний ал. Профиль с отливом • 4 MXL2 – ал. лента 75мм • 5 дренажное отверстие (высверливать после сборки)

  4. Нижнее примыкание. Окно. Вариант 1. • 1 M7B3 – панель MODULIT 700 LL • 2 MXL2 – ал. лента 75 mm • 3 M986 – оконный профиль • 4 M913 – EPDM уплотнитель для M986 • 5 M989 – нижний ал. профиль • 6 дренажное отверстие (высверливать после сборки)

  5. Нижнее примыкание. Окно. Вариант 2. • 1 M7B3 – панель MODULIT 700 LL • 2 MXL2 – ал. лента 75mm • 3 M986 – оконный профиль • 4 M913 – EPDM уплотнитель для M986 • 5 M988 – нижний ал. Профиль с отливом • 6 дренажное отверстие (высверливать после сборки)

  6. Боковое примыкание. • 1 M987 – верхний и боковой ал. профиль • 2 M998 – EPDM уплотнитель для M987-8-9 • 3 M7B3 – панель MODULIT 700 LL

  7. Верхнее примыкание. • 1 M987 – верхний и боковой ал. профиль • 2 M998 – EPDM уплотнитель для M987-8-9 • 3 M7B3 – панель MODULIT 700 LL • 4 MXL2 – ал. лента 75 mm

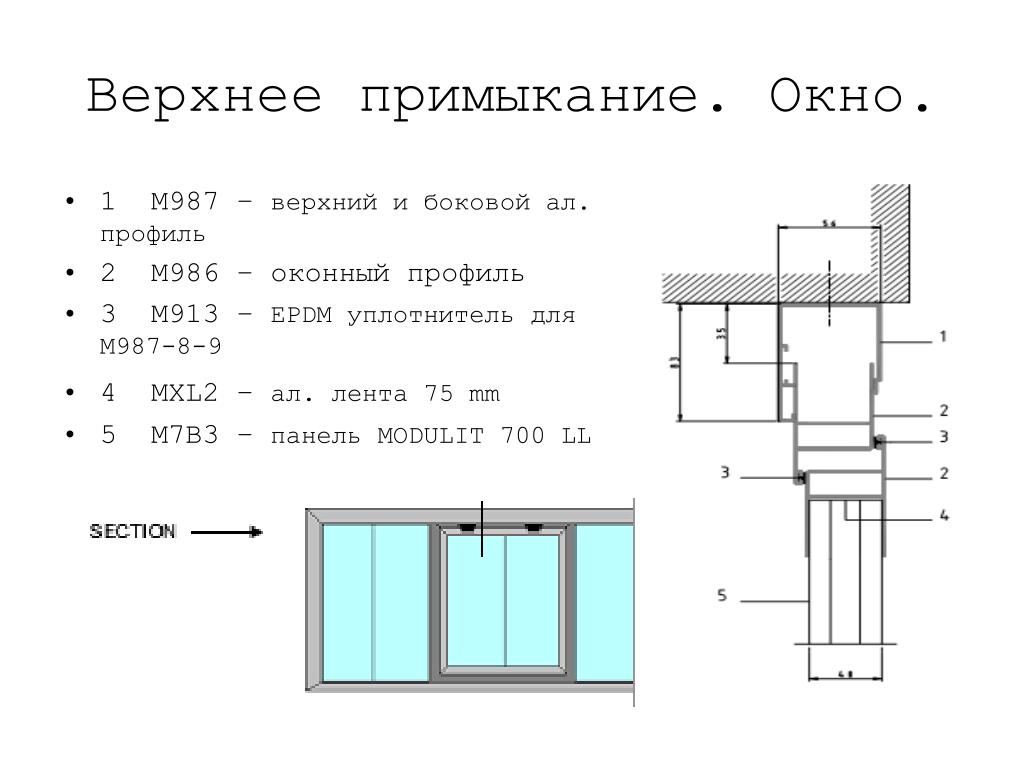

  8. Верхнее примыкание. Окно. • 1 M987 – верхний и боковой ал. профиль • 2 M986 – оконный профиль • 3 M913 – EPDM уплотнитель для M987-8-9 • 4 MXL2 – ал. лента 75 mm • 5 M7B3 – панель MODULIT 700 LL
