Presentation Transcript

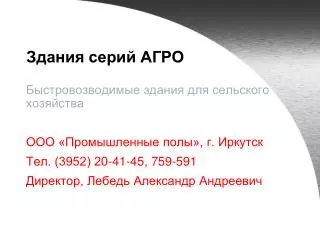

slide1

Здания серий АГРО

Быстровозводимые здания для сельского хозяйства

ООО «Промышленные полы», г. Иркутск

Тел. (3952) 20-41-45, 759-591

Директор, Лебедь Александр Андреевич

Технологический центр

slide2
Серии АГРО
  • Здания серий АГРО - это модификации стандартных зданий специально для сельского хозяйства.
  • Учтены особые требования для современных сельскохозяйственных зданий и условия поставщиков технологии и оборудования:
    • Размеры
    • Шаг колонн
    • Возможность создания и поддержания микроклимата:
      • Вентиляция
      • Отопление/охлаждение
      • Освещение

Технологический центр

slide3
Серии АГРО
  • Типовой каркас.
  • Ограждающие конструкции.
  • Специально разработанный каркас «АГРО-3»
  • Ограждающие конструкции.
  • Типовой каркас.
  • Ограждающие конструкции.

В сериях АГРО применяются типовые размеры зданий, которые совместимы с технологическим оборудованием ведущих производителей, таких как Big Dutchman, VDLAgrotech, Chore-Time, Schauer, De Laval, Bou Matic, WestfaliaSurge и др.

Технологический центр

slide4

АГРО-1

Серия зданий для птицеводства

Технологический центр

slide5
Серия АГРО-1
  • Серия АГРО-1 - это конструкции для корпусов птичников, на основе зданий, которые на сегодняшний день могут быть представлены в нескольких типоразмерах: 15, 18, 21метров и 12+12метров.
  • Кроме зданий серии АГРО-1 в состоянии обеспечить поставку зданий для строительства всего птицекомплекса.

Технологический центр

slide6
Серия АГРО-1
  • Однопролетное здание
  • Двухпролетное здание блокированное по длине.
  • В случае заказа комплекса зданий, с учетом привязки располагаемого оборудования, размеры зданий могут быть откорректированы. Например размер пролета с 18м  до 18,6 м.
  • Высотызданий различные и зависят от типа содержания птицы напольного или клеточного.

Технологический центр

slide7
Серия АГРО-1
  • Последняя разработка в рамках серии АГРО-1:

здания с пролетом 24 метра и двускатной кровлей.

Технологический центр

slide8
Серия АГРО-1
  • Пример проекта технологии под оборудование Chore-Time

Технологический центр

slide9
Серия АГРО-1
  • здание серии под оборудование «Chore-Time»:
    • ширина (пролет) - 18м,
    • длина - 96-120м,
    • высота - 3м,
    • шаг колонн - 3м.
    • Кровля двускатная, скатность кровли 20%, слив наружный неорганизованный.

Тип кровли: утепленная, конструкция типа (толщина утеплителя 150мм);

    • Стены - сэндвич-панели «Венталл С3» толщиной 80мм/100мм.

Толщина утеплителя варьируется согласно теплотехнического расчета в зависимости от региона строительства, из расчета внутренней температуры равной +16°С.

Технологический центр

slide10
Серия АГРО-1
  • здание серии под оборудование «Big Dutchman»:
    • ширина (пролет) - 24м.

Блокированное по длине здание из 2-х пролетами 12м каждый.

    • длина - 96-120м,
    • высота - 3м,
    • шаг колонн - 3м.
    • Кровля четырехскатная, скатность кровли 20%, слив наружный неорганизованный. По оси блокировки устроен внутренний водосточный желоб.

Тип кровли: утепленная, конструкция типа (толщина утеплителя 150мм);

    • Стены - сэндвич-панели «Венталл С3» толщиной 80мм /100мм.

Технологический центр

slide11
Серия АГРО-1

Вентиляция

  • Объем поступающего воздуха определяется интенсивностью вентиляции. При этом происходит удаление избыточного количества теплоты, испарений воды, углекислого газа и других вредных газов и обеспечивается приток кислорода.

Как правило применяются системы вентиляции, основанные на разрежении.

  • Приток:
    • проемы по боковым стенам, размерами 600х300мм, с вентиляционными устройствами фрамужного типа.
  • Вытяжка:
    • Кровельные вытяжные камины Ø650-1000мм (до 2,5 м3/час на единицу поголовья). Для здания пролетом 18м шаг примерно 20м.
    • вытяжные вентиляторы 1400х1100мм, устанавливаемые в торцах здания.

Технологический центр

slide12
Серия АГРО-1

Пример системы вентиляции

  • Приточная вентиляция
  • Вытяжная вентиляция
  • Отопление

Технологический центр

slide13
Серия АГРО-1

Виды технологического оборудования

Технологический центр

slide14
Серия АГРО-1

В местах установки каминов возможно обойтись без дополнительных кровельных прогонов.

  • Камины устанавливаются на скат кровли в районе конька.
  • Установка вытяжных каминов в конек здания нежелательна.

По фронтону здания, как правило установлены:

  • Вытяжные вентиляторы – 10-12шт
  • Распашные ворота размерами 3,0х3,0м (или 3,6х3,6м) для заезда автотранспорта.

Поэтому вместо фахверковой рамы может быть установлена рядовая рама без затяжки.

Технологический центр

slide15
Серия АГРО-1

Современные здания птичника должны давать возможность установки оборудования:

  • Линии поения.
  • Линии кормления.
  • Освещения.
  • Вентиляции.
  • Отопления.

В зданиях серии АГРО-1 технологическая нагрузка учтена и позволяет разместить все необходимое оборудование.

Технологический центр

slide16
Серия АГРО-1

Технологический центр

slide17
Серия АГРО-1

Технологический центр

slide18
Серия АГРО-1

Технологический центр

slide19
Серия АГРО-1

Технологический центр

slide20
Серия АГРО-1

Технологический центр

slide21

АГРО-2

Серия зданий для свиноводства

Технологический центр

slide22
Серия АГРО-2
  • Обычно поставляется весь комплекс зданий:
    • здания АБК;
    • здания свинарников;
    • переходные галереи, здания котельных, санпропускников и т.п.
  • В случае заказа комплекса зданий, с учетом привязки располагаемого оборудования, размеры зданий могут быть откорректированы, и внесены изменения в ограждающие конструкции с учетом требований конкретного проекта.
  • Конструкция зданий позволяют использовать оборудование для свинокомплексов ведущих производителей: Big Dutchman, VDL Agrotech, Schauer и др.

Технологический центр

slide23
Серия АГРО-2
  • Серия АГРО-2 - это конструкции для корпусов свинарников, на основе зданий, представлены в нескольких типоразмерах: 15, 18, 21м.

Технологический центр

slide24
Серия АГРО-2
  • Основные характеристики здания Агро-2:
    • ширина (пролет) - 15м,18м, 21м;
    • длина – около 100м, в зависимости от поголовья;
    • высота - 3м;
    • шаг колонн - 3м;
    • кровля двускатная, скатность кровли 20%, слив наружный неорганизованный.

Тип кровли: утепленная, конструкция типа (толщина утеплителя 150мм);

    • стены - конструкция типа или сэндвич-панели «Венталл С3» толщиной 80мм или 100мм.
  • Толщина ограждения варьируется в зависимости от требуемой температуры внутри помещения, что в свою очередь определяется назначением корпуса.

Технологический центр

slide25
Серия АГРО-2
  • Общий вид каркаса здания пролетом 18м высотой 3м

Технологический центр

slide26
Серия АГРО-2
  • Общий вид каркаса здания пролетом 21м высотой 3м

Технологический центр

slide27
Серия АГРО-2
  • В свинарниках возможно устройство естественного освещения в виде окон по фасадам.
  • В качестве ограждающей конструкции возможно применить конструкцию различных типов обшивки, включая комбинированные типа:
    • Полистовая сборка с обшивкой изнутри профлистом ВС-18. Обшивка возможна как, только нижней части стены, так и всей внутренней поверхности здания.
    • сэндвич-панель

Технологический центр

slide28
Серия АГРО-2: Примеры учета особенностей устройства вентиляции в здании «АГРО-2»
  • В зданиях применяются различные схемы вентиляции, основанной на разрежении.
  • В зданиях серии АГРО-2 применяются различные конструктивные решения карнизного свеса в зависимости от используемой схемы вентиляции.

Технологический центр

slide29
Примеры систем вентиляции

Технологический центр

slide30
Серия АГРО-2: Примеры учета особенностей устройства вентиляции в здании «АГРО-2»

Приток воздуха через потолок

(участок доращивания)

Приток воздуха через жалюзи

в стенах. (Участок откорма)

Технологический центр

slide31
Серия АГРО-2
  • Общий вид свинокомплекса.

Технологический центр

slide32
Серия АГРО-2
  • Внешний вид свинарника с участками доращивания и откорма.

Технологический центр

slide33
Серия АГРО-2
  • Здание свинарника вид изнутри. Участок откорма.

Технологический центр

slide34
Серия АГРО-2
  • Здание свинарника вид изнутри. Участок ожидания.
  • Полистовая сборка с частичной обшивкой профлистом

Технологический центр

slide35

АГРО-3

Серия зданий для молочного животноводства.

Технологический центр

slide36
Серия АГРО-3
  • Архитектура изменена согласно требованиям для ферм по разведению КРС.
  • Здание отдельно стоящее.
  • Ширина здания 28,8м; 32,2м; 35,0м
  • Длина около 120 м - приблизительно 600 скотомест.
  • 3-х пролетное

(для 32,2м здания пролеты равны 7,85 – 16,50 – 7,85)

  • Ограждающие конструкции (кровля, стены):
    • сэндвич-панели «Венталл С3»

Технологический центр

slide37
Серия АГРО-3
  • Телятники
  • Европейскаятехнология
    • стойло 1200мм
  • Шаг колонн – 3м, 3,6 м
  • Коровники
  • Европейскаятехнология
    • стойло 1200мм
  • Шаг колонн – 3м 3,6м
  • Коровники
  • Американская технология
  • стойло 1200мм
  • Шаг колонн – 3м, 3,6м

Свободная планировка внутреннего пространства. Любой тип содержания скота: привязное или беспривязное в зависимости от выбранной технологии.

  • Возможно 6-ти рядное размещение коров в коровнике.

Технологический центр

slide38
Серия АГРО-3
  • Обычно поставляются здания на весь комплекс для КРС
  • Используются почти все типоразмеры зданий (с пролетами 6м, 12м, 18м, 21м) под галереи, молочное отделение, сенохранилище и др.
  • Тип ограждающей конструкции выбирается исходя из назначения здания.

Технологический центр

slide39
Серия АГРО-3
  • Самое продаваемое здание серии АГРО-3 под коровник:
    • ширина - 32,2 метров , 35 метров
    • длина - от 120 метров до 144 метров,
    • высота - 3м,
    • шаг колонн – 3 метра (3,6 метра).
    • двускатная, скатность кровли 40%, слив наружный неорганизованный.

Тип кровли: утепленная, конструкция (толщина утеплителя 150мм), с внутренней обшивкой профлистом;

    • Стены сэндвич-панели «Венталл С3» толщиной 100мм.

Толщина утеплителя варьируется в зависимости от района строительства.

Технологический центр

slide40
Серия АГРО-3
  • Обшивка изнутри профлистом ВС-18
  • Светопрозрачные участки кровли
  • Коньковый аэрационный фонарьпо всей длине здания
  • Аэрационные воздуховоды
  • Ворота по торцам здания:
    • Подъемно-секционные с электроприводом,
    • Подъемно–секционные с электроприводом и калиткой,
    • Подъемно-поворотные.
  • Конструкция здания предусматривает использование оборудования фирм WestfaliaSurge, De Laval и др.

Технологический центр

slide41
Серия АГРО-3
  • Общий вид каркаса здания пролетом 32,2м высотой 3м

Технологический центр

slide42
Серия АГРО-3
  • Общий вид здания пролетом 32,2м высотой 3м

Технологический центр

slide43
Серия АГРО-3
  • Рядовая рама

Технологический центр

slide44
Серия АГРО-3
  • Фахверковая рама

Технологический центр

slide45
Серия АГРО-3
  • Узел продольного стыка ригелей над внутренней колонной

Технологический центр

slide46

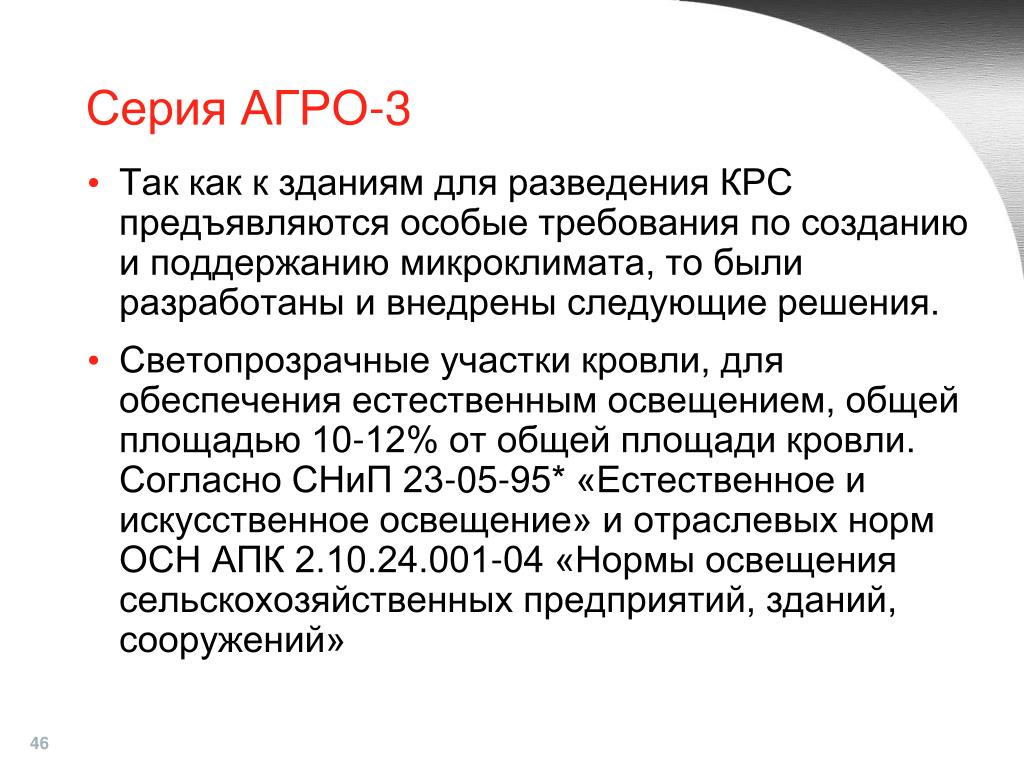

Серия АГРО-3
  • Так как к зданиям для разведения КРС предъявляются особые требования по созданию и поддержаниюмикроклимата, то были разработаны и внедрены следующие решения.
  • Светопрозрачные участки кровли, для обеспечения естественным освещением, общей площадью 10-12% от общей площади кровли. Согласно СНиП 23-05-95* «Естественное и искусственное освещение» и отраслевых норм ОСН АПК 2.10.24.001-04 «Нормы освещения сельскохозяйственных предприятий, зданий, сооружений»

Технологический центр

slide47
Серия АГРО-3
  • Светопрозрачные участки кровли. Вид снаружи.

Технологический центр

slide48
Серия АГРО-3

Технологический центр

slide49
Серия АГРО-3
  • Воздухообмен необходим для удаления из помещения избыточной влаги и вредных газов: углекислого газа (СО2), аммиака (NH3) и сероводорода (H2S).
  • Согласно нормам технологического проектирования оптимальная скорость движения воздуха равна 0,3-0,5 м/с.

Необходимая вентиляция обеспечивается естественным путем:

    • Коньковый аэрационный фонарь с жалюзийными решетками по все длине конька;
    • Не закрытые ограждающими конструкциями стены, для установки шторного оборудования.
    • Окна открывающиеся
    • Воздуховодные каналы под внутренним профилированным листом кровли (при очень низких температурах в зимний период).

Технологический центр

slide50
Серия АГРО-3
  • Каркас аэрационного фонаря

Технологический центр

slide51
Серия АГРО-3
  • Аэрационный фонарь. Вид сбоку.

Технологический центр

slide52

Серия АГРО-3

  • Аэрационный фонарь. Вид с торца.

Технологический центр

slide53
Серия АГРО-3
  • Продольный разрез воздуховодного канала.

Технологический центр

slide54
Серия АГРО-3
  • Жалюзийные решетки

Технологический центр

slide55
Серия АГРО-3

Технологический центр

slide56
Серия АГРО-3
  • Входная фасадная жалюзийная решетка.

Технологический центр

slide57

4x4,5м

3,6x3,6м

3,6x3,6м

2,5x2,5м

2,5x2,5м

Серия АГРО-3
  • Как правило, в торцах здания устанавливаются ворота в количестве 3-х или 5-и шт.
  • Крайней рамой является фахверковая рама.

Технологический центр

slide58
Антикоррозионная защита
  • Среда внутри зданий должна иметь агрессивность – не выше слабоагрессивной (по СНИП 2.03.11- 85).
  • Для защиты от воздействия агрессивных сред оцинкованных и огрунтованных частей несущих конструкций и стенового ограждения зданий рекомендуется применять тонкослойное полимерное покрытие на основе однокомпонентной полиуретановой эмали ПОЛИФЛЕКС 1101.
  • В зданиях используемых в сельскохозяйственной отрасли (птицефермы, свинарники, комплексы КРС) нанесение защитного покрытия на нижнюю часть несущих конструкций и стенового ограждения является необходимым условием, позволяющим продлить срок службы строения.

Технологический центр

slide59

Быстровозводимые здания для сельского хозяйства

ООО «Промышленные полы», г. Иркутск

Тел. (3952) 20-41-45, 759-591

Директор, Лебедь Александр Андреевич

Технологический центр

slide60

Спасибоза внимание.

Технологический центр
