模具数字化设计与制造 项目三 简单侧抽芯模具设计. 威海职业学院工业技术系. 任务三 EMX4.1 中设计模架及其他机构. 4. 侧抽芯机构设计. 1. EMX 项目准备. 5. 推出机构设计. 2. 加载标准模架. 6. 元件后期处理. 3. 浇注系统设计. 重新启动 Pr0 / E ,将工作目录指向端盖模具所在的目录。. 一、 EMX 项目准备. 选择 【EMX4.1/ 项目 / 新建 】 菜单命令。. 新建 EMX 项目.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '威海职业学院工业技术系' - ima


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

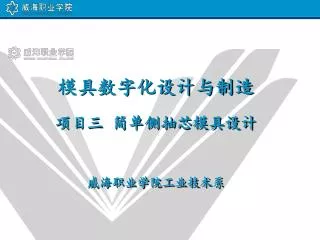

模具数字化设计与制造

项目三简单侧抽芯模具设计

威海职业学院工业技术系

emx4 1
任务三 EMX4.1中设计模架及其他机构

4.侧抽芯机构设计

1.EMX项目准备

5.推出机构设计

2.加载标准模架

6.元件后期处理

3.浇注系统设计

slide3
重新启动Pr0/E,将工作目录指向端盖模具所在的目录。重新启动Pr0/E,将工作目录指向端盖模具所在的目录。一、EMX项目准备
  • 选择【EMX4.1/项目/新建】菜单命令。

新建EMX项目

slide4
单击 按钮,在【打开】对话框中双击dg.asm,然 后在系统下方弹出的【元件定位】操控板,进行装配定位。 一、EMX项目准备

定位后的模具元件

【准备元件】对话框

  • 选择【EMX4.1/项目/准备】菜单命令,为每一个加载的元件进行定性。
slide5
选择【EMx4.1/模具基体/组件定义】菜单命令。二、加载标准模架

勾选【Futaba 2P】

修改大小尺寸

  • 在【模具组件定义】对话框中,单击【载入/保存组件】按钮 。
  • 单击【模具组件定义】对话框右上角的【大小】按钮。
slide6
在【模具组件定义】对话框的主视图区域中,双击B板二、加载标准模架

修改B板厚度

  • 将B板厚度修改成38 ,同理将A板厚度修改成27 。
slide9
三、浇注系统设计

【视图管理器】对话框

线框显示

  • 为了操作的方便,通常将各个模板用线框的形式显示,其他元件则正常显示。
  • 单击视图管理器工具按钮 。
slide10
三、浇注系统设计

建立的B板通过孔

建立的A板通过孔

  • 建立型腔与型芯的通过孔
slide11
三、浇注系统设计

定义定位环参数

定义浇口衬套参数

  • 装配浇口套和定位圈

进入【模具组件定义】对话框,单击【添加设备】按钮,选择元件区域中单击【定模侧定位环】。

单击【添加设备】按钮,在选择元件区域中单击【浇口衬套】按钮 。

slide12
三、浇注系统设计

元件装配完成的效果图

  • 装配元件

选择[EMX4.1/模具基体/装配元件】菜单命令,接着在弹出的【装配元件】对话框中单击 按钮,选择全部项目。

slide13
四、侧抽芯机构设计
  • 滑块侧抽芯机构是EMX中的高级单元,它由多个元件组成,必须有一个确定的坐标系统来定位 。
  • 在EMX中,所有将坐标系用做位置参照的装配单元遵循相同的规则:

1) Z轴必须始终指向模具开模方向。

2) X轴必须始终指向滑块移动方向。

slide14
四、侧抽芯机构设计

在坐标系对话框设置Z轴、X轴方向

已建立的两个滑块的坐标系统

  • 建立滑块抽芯坐标系统

进入模型树,打开装配体DG.ASM,进入子装配体

编辑模式 。

slide15
四、侧抽芯机构设计

选取系统自带的实例Zl80/16×50×40,将销钉(斜倒柱)长度调整为60,将滑块的长度调整为45,并勾选【有切口】

单击single_locking

  • 选择【EMX4.1/滑动装置/定义】命令,按系统提示,选取刚才建立的坐标系ACS0作为滑块的定位坐标,选择A板的上表面作为斜倒柱的放置平面,选择B板的上表面作为动模面 。
slide16
四、侧抽芯机构设计
  • 系统已经给出滑块机构中的紧吲螺钉和定位销钉的位置,只需执行【装配自动螺钉】和【装配自动销】命令可将它们调到模架中来 。

滑块机构效果图

slide17
五、推出机构设计

将类型设为圆柱头,名称设为Z41,直径设为5

在型腔CAVITYl上创建4个基准点

  • 通过存在的点来定义顶杆 。

选择【EMX4.1/顶杆/定义/在现有点上】命令 ,开始定义顶杆,按提示选择型芯COREl顶部的中心点作为顶杆的放置点。

slide18
五、推出机构设计

加载顶杆后的效果图

顶出系统主视效果图

slide19
六、元件后期处理

滑块上侧型芯的通过孔

选择【应用程序/模具布局】菜单命令,进入装配体布局模式,选择【模具布局/型腔型槽/型槽开孔】

  • 在型腔CAVITY2中建立浇口套的通过孔
  • 处理侧型芯
  • 侧型芯定位
