2. 议 题 • 制造业发展及IT技术应用趋势 • 思科制造业解决方案介绍 • 钢铁行业应用案例分享

3. 制造业的发展的3大趋势 • 全球化：全球经济一体化及信息网络化，使制造企业突破了传统车间-企业-社会-国家的界限，在全球范围内优化配置资源，融入全球产业链，参与全球协作和市场竞争。 • 波音787的研制由美国、日本、英国、法国、意大利、中国等多个国家和地区的顶级供应商共同协作完成

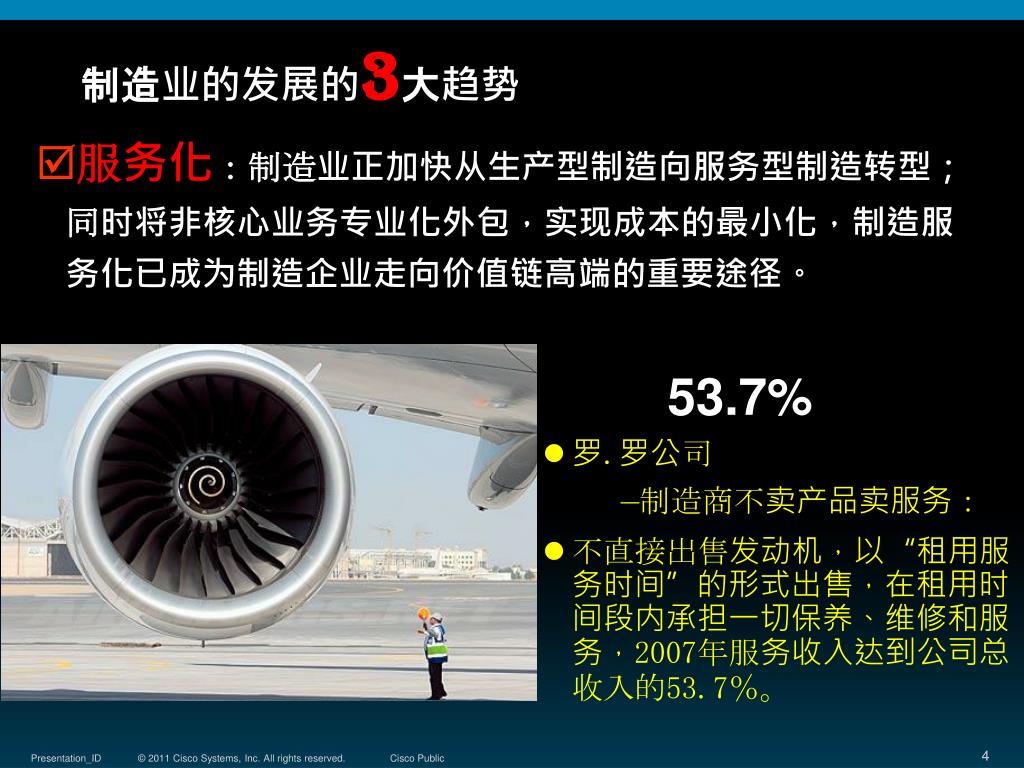

4. 制造业的发展的3大趋势 • 服务化：制造业正加快从生产型制造向服务型制造转型；同时将非核心业务专业化外包，实现成本的最小化，制造服务化已成为制造企业走向价值链高端的重要途径。 53.7% • 罗.罗公司 • —制造商不卖产品卖服务： • 不直接出售发动机，以“租用服务时间”的形式出售，在租用时间段内承担一切保养、维修和服务，2007年服务收入达到公司总收入的53.7％。

5. 制造业的发展的3大趋势 • 精益化：通过优化业务流程和资源配置，强化运行细节管理和过程管理，追求持续改进，推动企业不断适应内外环境的变化，提高核心竞争力和创效能力。 • 精益生产模式使丰田其成为全球最大的汽车制造商。2008财年的销售量为897.2万辆，盈利能力全球领先。

6. 面对“十二五”的新商业环境要求采用现代化的运作模式和解决方案面对“十二五”的新商业环境要求采用现代化的运作模式和解决方案 发展趋势 商业影响 新要求 全球价值链 自主创新带动产业升值 政府淘汰落后产能，扶持低炭产业 汇率波动 客户需求 对于运营卓越性的影响：成本增加 对于产品/服务的影响：错失商机和市场转型机会 对于建立密切的客户关系的影响：响应客户的速度降低 对于整个价值链至关重要： 实时性 信息可视性 全球协作 生产灵活性

7. 网络的角色 流程 使用者 网络 就是平台 信息

8. 技术 过程和创新 人员 共享的域 两化融合--IT和OT的融合

9. IT 信息技术领域 OT 运营技术领域 创新与转型 在企业整体运营过程中充分利用IT将信息技术(IT)与运营技术 (OT)相融合 提高灵活性和 响应性 灵活的 基础设施 提升效率和 生产力 接入和协作 确保出色的质量和 生产的正常进行 企业级可视性 满足不断提高的 法规要求 数据可用性、 安全性和集成

10. 议 题 • 制造业发展及IT技术应用趋势 • 思科制造业解决方案介绍 • 钢铁行业应用案例分享

11. 思科制造行业解决方案 制造行业网络承载 高性能高可靠融合的生产网与业务网-Catalyst 2960-X/3560/3750-X\4500 super6E-L\6500 VSS • 客户覆盖/关系建立 • 用户分时区支持 • 电能计量管理统计 • 环境控制系统智能调节 • 远程访问 • 提高效率 • 高效沟通 • 缩短供货时间 • 高效沟通 • 控制成本 • 制造灵活性 • 提高产品质量 • 新产品创新 • 产品多样化 • 高效沟通 • 研发流程 远程分支/移动办公 需求/ 供应链 创新协作研发团队 能源管控 生产制造 客户交互网络 Raw Materials/ Exploration Machine Builder Manufacturing Plant Headquarters Supplier Distributor Supplier Retailer Webex Annotation 高效生产运营网络 客户交互网络 协作性企业网络 需求驱动型供应链网络 快捷实时协作—UC, ASR WebEx/ Mobility Video 高效客户交互-呼叫中心,应用负载均衡ACE,全球站点选择GSS 资产跟踪- Wireless, 视频监控 VPN安全接入-ISRG2/ASA,Anyconnect 工业以太网-IE3000 无线- Wireless 制造行业网络安全控制 端到端的安全与控制-Identity/Trust Sec/NAC Profiler/ASA/FWSM/IPS/MARS/CSA

12. 关键任务融合网络 协同工作 运维网络 虚拟数据中心网络 清晰的分层、集成的架构，提升企业可视度 为企业信息标准化之路 企业最佳实践部署及整合三大网络平台 …为业务提升价值 集成的架构 …

13. 智能+互联生产可视化的制造生产过程 Four main components enabled by Cisco Smart+Connected Manufacturing “两化融合”带动信息化进程 | 自主创新带动产业升值 淘汰落后产能 | 节能降耗中的信息技术应用

14. Corporate Network Corporate Network Back-Office Mainframes and Servers (ERP, MES, CAPP, PDM, etc.) Back-Office Mainframes and Servers (ERP, MES, CAPP, PDM, etc.) Office Applications, Internetworking, Data Servers, Storage Office Applications, Internetworking, Data Servers, Storage Control Network Gateway Human Machine Interface (HMI) PC Based Controller PC Based Controller Controller Controller Motors, Drives Actuators Motors, Drives Actuators Robotics Robotics Sensors and other Input/Output Devices Sensors and other Input/Output Devices Control Network Device Level Network Ethernet Ethernet 传统的网络 标准的 Ethernet 生产网络融合 工业 以太网

15. Manufacturing Zone Level 3 Demilitarized Zone (DMZ) 自动化控制网与企业信息网的融合模型 Enterprise Network Levels 4 - 5 Separation between Control & Enterprise Networks Interconnection between Cell Zones, Server Farms, and DMZ Network Connection for PLCs, HMIs, I/Os, & Drives Cell Zone Levels 0-2

16. 移动技术（第四网） 移动 技术 跟踪 …real-time location of people and assets, from a Web interface 报警 …automated alerting and notification (person entering restricted area, missing people in muster stations, panic call button, etc.) 管理 …manage distributed sites, control emergency situations through real-time reports 集成 …location and status information to existing enterprise applications

17. 802.15.4 Sensor Mote 面向企业应用的思科统一无线网络架构 生产线 – 库房 – 厂区 – 边界 – 企业内部 – 分支机构 R&D ERP MES CRM SCM PLM Apps 数据查询 语音通讯 监控 定位 移动工位 安全接入 身份识别 条码检测 Services Cisco ISR 无线控制器 Wireless Control System (WCS) ControlPlant Network 定位系统 Cisco Call Manager 802.11 Video Surveillance 802.11 Location Sensor Mgmt System RFID 无线IP电话 Access Network 802.11 Mesh APs 802.11 Access Points 802.11<->802.15.4 Sensor Gateway 802.3 <-> 802.15.4 Sensor Gateway 手持移动无线设备 802.11 Asset Tracking 移动办公 仓储 802.11N Wireless Sensor Network (Mesh or Star) Field Network 生产线、码头无线设备

18. 呼叫中心 实时支援 ERP 接口 物流、仓储 订单、考核 内部、内外通话 生产情况跟踪 器材下线报警 维护、维修及下单 (MRO) 质量控制 钟点考绩 协作创新有助于工作流程自动化及提倡绿化 协作 创新

19. 柔性智能生产环节中的IP电话不纯粹只是个话机柔性智能生产环节中的IP电话不纯粹只是个话机 协作 创新 Enhanced Visibility Across the Corporate IP Phone 应用开发 简单部署结合通讯支持SIP协议快捷键选择 传统生产线数据显示 工厂级大屏幕显示

20. 充分利用企业视频实时，高效，协同，高度整合充分利用企业视频实时，高效，协同，高度整合 协作 创新 让网络作为平台 智能电话/平板电脑 Webex 桌面视频

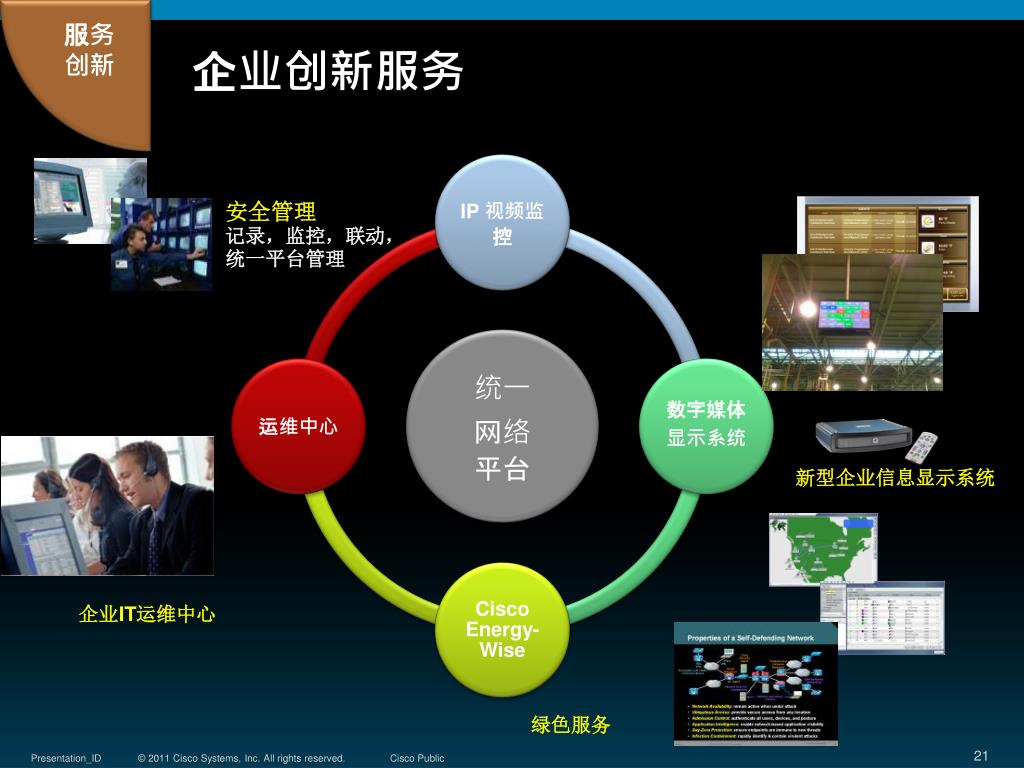

21. 企业创新服务 安全管理 记录，监控，联动， 统一平台管理 服务 创新 新型企业信息显示系统 企业IT运维中心 绿色服务

22. EnergyWise–节能、减碳 员工到达 — EnergyWise被知会 优势 • EnergyWise 管理交换机 • IP 电话、无线、电脑、IP 空调、照明、识别器统一平台管理 业务价值: • 非业务时间节约能源 • 加强安全 • 节约 0.8 吨碳排放/人 • 一个约200人的办公室总共每年可节约 325,850 kWh—163 tons CO2—CNY228,800 相当于开车环游世界22圈 服务 创新 温度 电话 无线 灯光

23. 议 题 • 制造业发展及IT技术应用趋势 • 思科制造业解决方案介绍 • 钢铁行业应用案例分享

24. 钢铁行业主要客户 山东钢铁 济钢集团 宝钢集团 天铁

25. 大型企业ERP网络---首钢京唐园区

26. 自动化控制网络---迁钢3期 连线类型示意： 12SW 图位号 9台 6台 12SW 千兆单模 千兆多模 千兆电 百兆单模 百兆多模 百兆电 HMI HMI 数据服务器 原料交换机 8SW 专家系统 网管服务器 4TC 工长服务器 100M电* 6 100 MM* 4 看水 4TC 8TC+8FM 核心交换机-1 核心交换机-2 核心交换机-3 3SW 联合泵站 炉前除尘 1SW 2SW 9SW 14SW 交换机 10SW 4TC 8TC+8FM 4TC+8FM 4TC 原煤 15SW TMT 上料除尘 10SW增加1 10SW增加2 4TC 8TC 4SW 5SW 4TC 6SW 7SW 8TC+8TM 8TC+8FM 8TC 8TC 13SW 11SW 61SW 本体 热风炉 倍福 喷煤 综合管网 粗煤气 炉顶上料 干法除尘 PLC PLC 8TC+8FM 100M电* 8 下联1 4TC+8FM 100M电* 6 100 MM* 2 7SW增加1 8TC+8FM 8TC+8FM 高炉部分网络拓扑图 下联2 7SW增加2

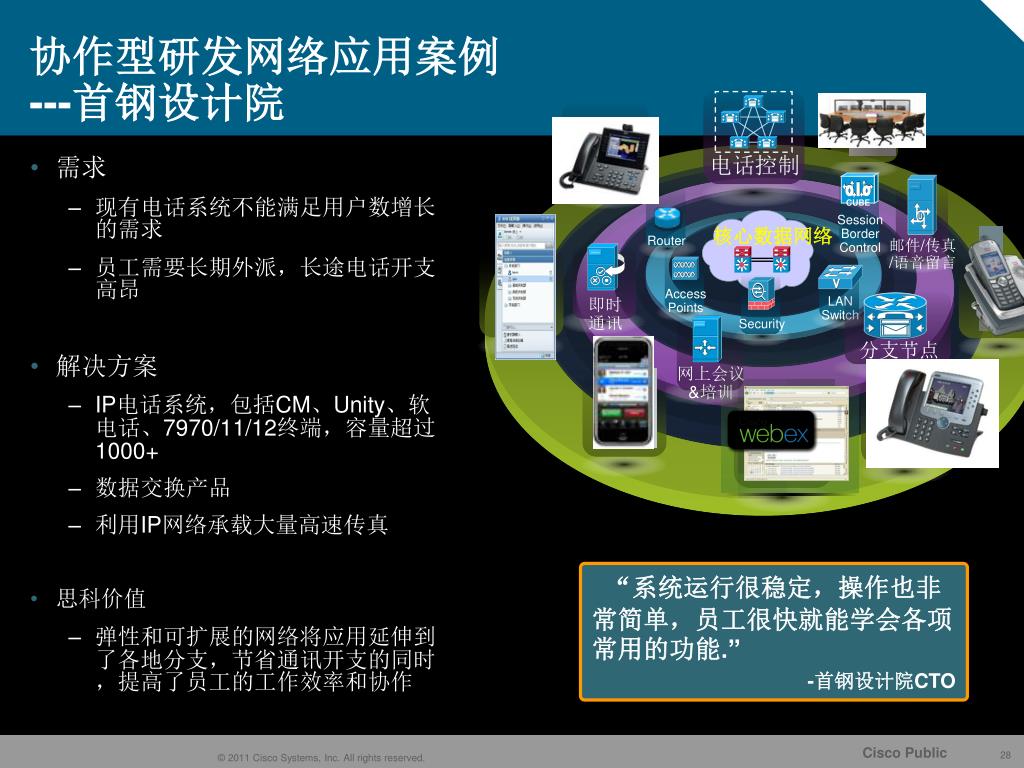

27. 无线生产网络---浦项制铁(韩国) • 案例无线视频在钢铁制造园区的应用 18dBi Antenna (Directional) Wireless Bridge 1410A Camera Switch 15dBi Ant. (Sector/Directional)
