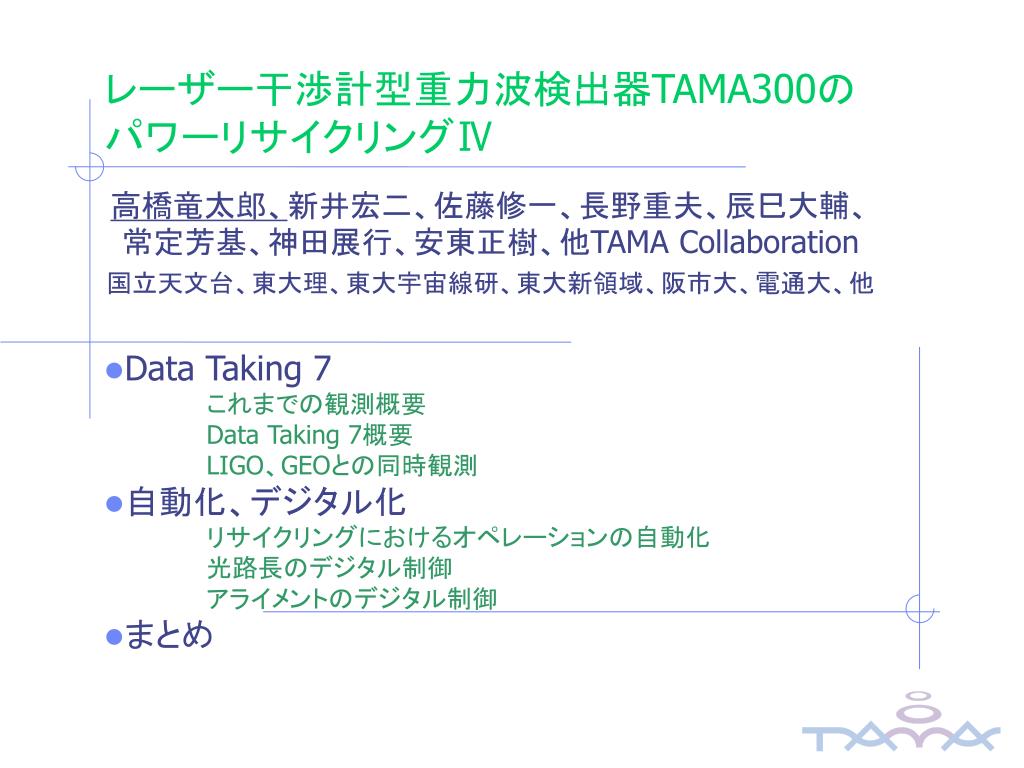

  1. レーザー干渉計型重力波検出器TAMA300のパワーリサイクリングⅣレーザー干渉計型重力波検出器TAMA300のパワーリサイクリングⅣ • Data Taking 7 • これまでの観測概要 • Data Taking 7概要 • LIGO、GEOとの同時観測 • 自動化、デジタル化 • リサイクリングにおけるオペレーションの自動化 • 光路長のデジタル制御 • アライメントのデジタル制御 • まとめ 高橋竜太郎、新井宏二、佐藤修一、長野重夫、辰巳大輔、常定芳基、神田展行、安東正樹、他TAMA Collaboration 国立天文台、東大理、東大宇宙線研、東大新領域、阪市大、電通大、他

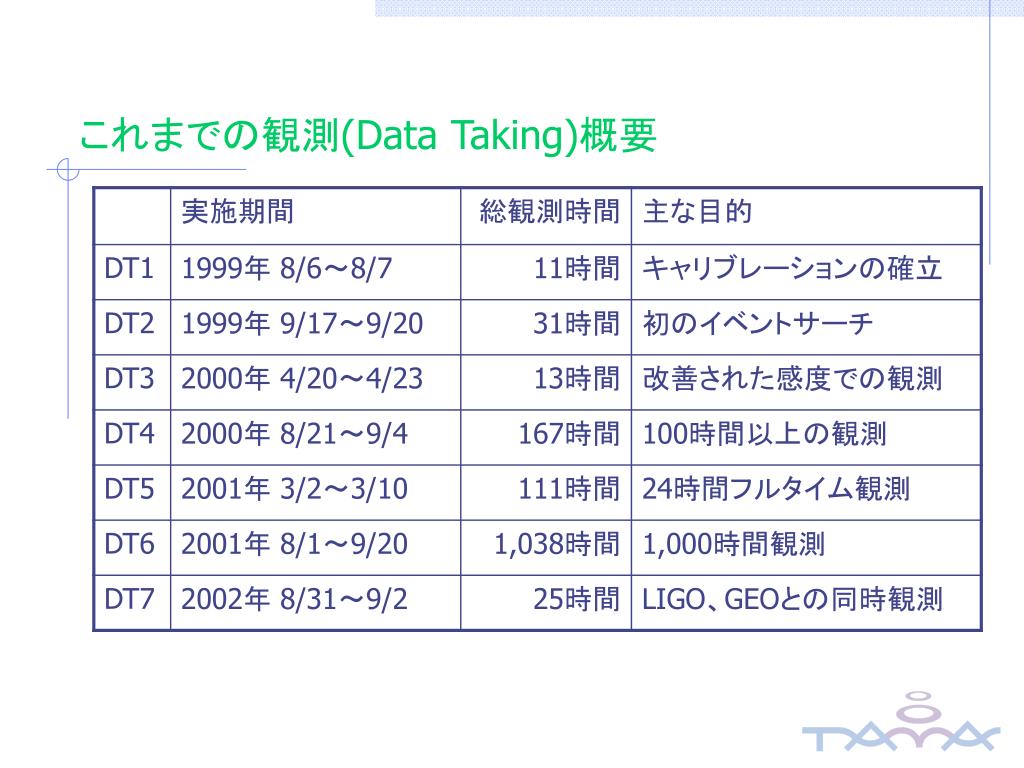

  2. これまでの観測(Data Taking)概要

  3. 実施時間: 32時間8分 総観測時間: 24時間34分 稼働率: 76.7% ベスト感度: 1.0×10-18m/√Hz@1kHz (観測中に更新) Data Taking 7概要 0.5-0.5 Msolar: 9.6±2.4 10-10 Msolar: 15.5±9.6 1.4-1.4 Msolar: 20.6±5.2

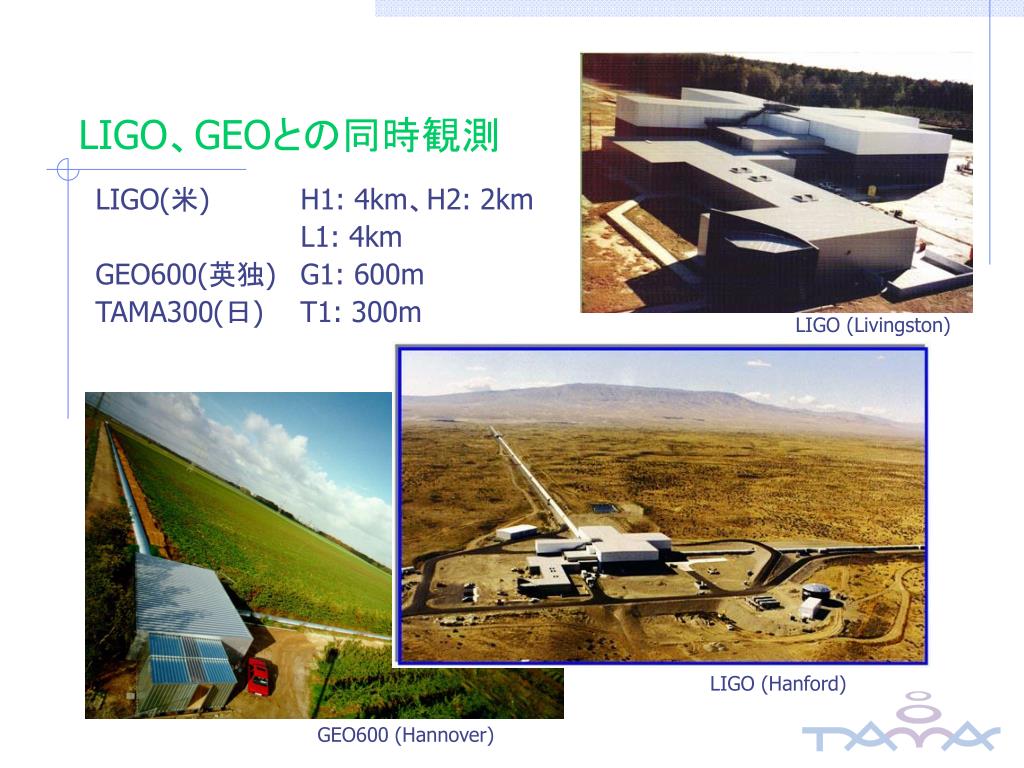

  4. LIGO(米) H1: 4km、H2: 2km L1: 4km GEO600(英独) G1: 600m TAMA300(日) T1: 300m LIGO、GEOとの同時観測 LIGO (Livingston) LIGO (Hanford) GEO600 (Hannover)

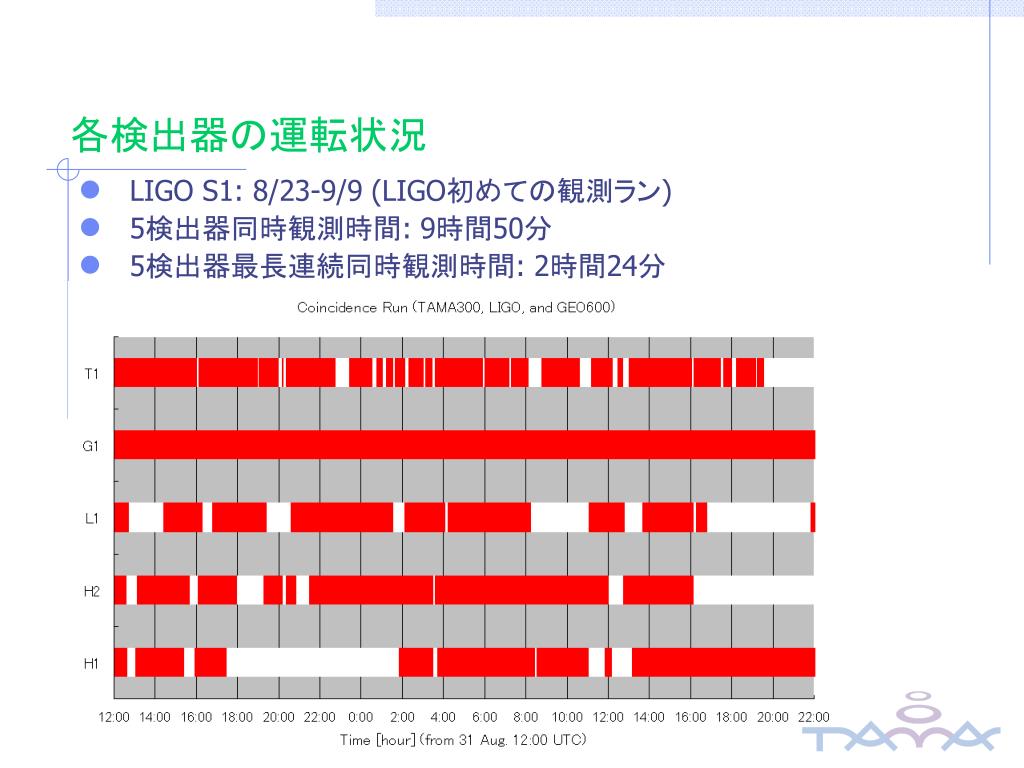

  5. LIGO S1: 8/23-9/9 (LIGO初めての観測ラン) 5検出器同時観測時間: 9時間50分 5検出器最長連続同時観測時間: 2時間24分 各検出器の運転状況

  6. 構成 マスターコントローラ PC + PCIボード(NI 6025E、6711) NI CVI [Digital Switch: 24ch、Digital I/O: 8ch、A/D: 8ch、D/A: 4ch] サブコントローラ マイクロプロセッサ(Hitachi H8/3048) PC + PCIボード(DT 322) HP VEE リサイクリングにおけるオペレーションの自動化 マイクロプロセッサ が組み込まれた モジュール マスターコントローラのフロントエンド部分

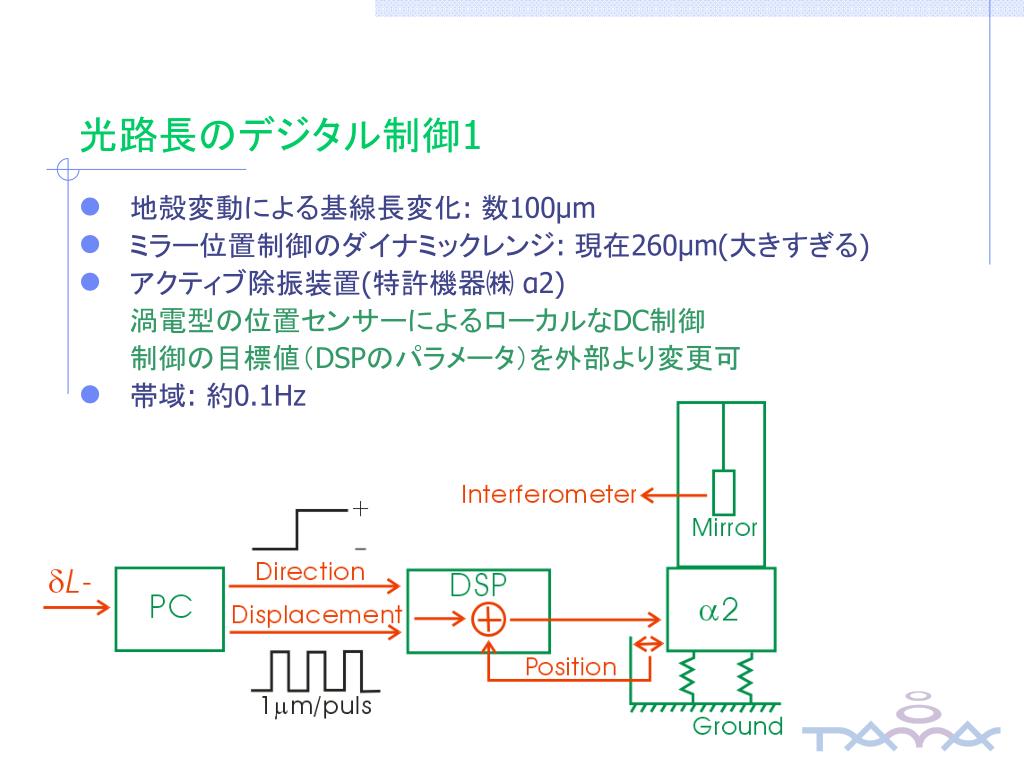

  7. 地殻変動による基線長変化: 数100μm ミラー位置制御のダイナミックレンジ: 現在260μm(大きすぎる) アクティブ除振装置(特許機器㈱ α2) 渦電型の位置センサーによるローカルなDC制御 制御の目標値（DSPのパラメータ）を外部より変更可 帯域: 約0.1Hz 光路長のデジタル制御1

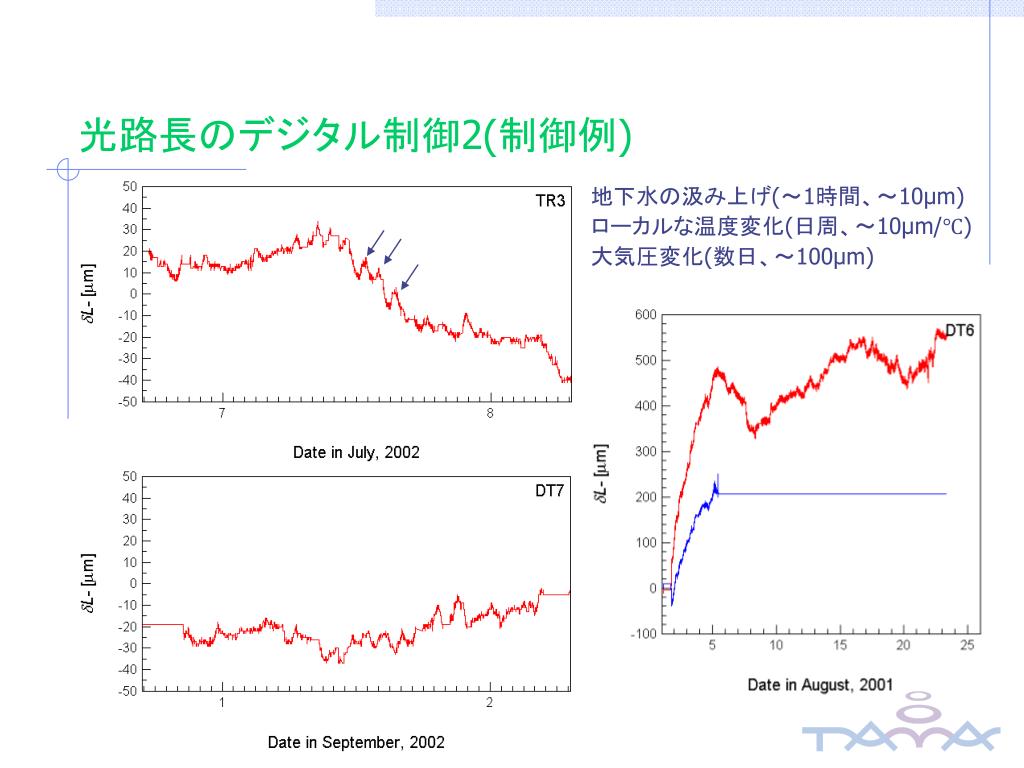

  8. 光路長のデジタル制御2(制御例) 地下水の汲み上げ(～1時間、～10μm) ローカルな温度変化(日周、～10μm/℃) 大気圧変化(数日、～100μm)

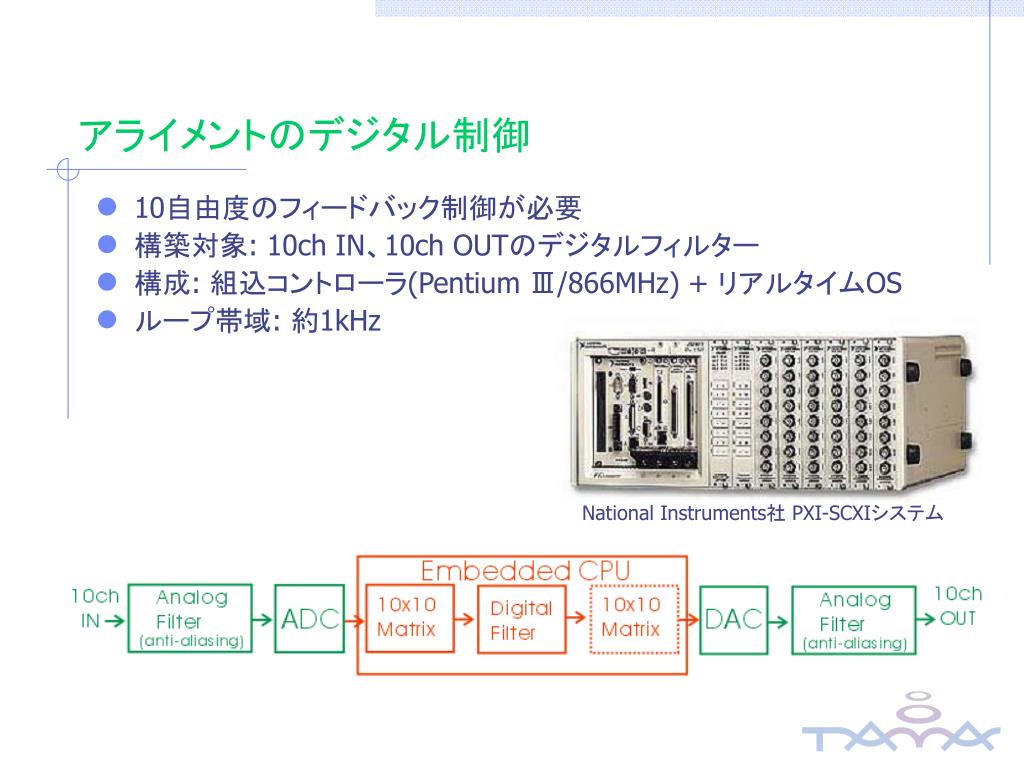

  9. アライメントのデジタル制御 • 10自由度のフィードバック制御が必要 • 構築対象: 10ch IN、10ch OUTのデジタルフィルター • 構成: 組込コントローラ(Pentium Ⅲ/866MHz) + リアルタイムOS • ループ帯域: 約1kHz National Instruments社 PXI-SCXIシステム

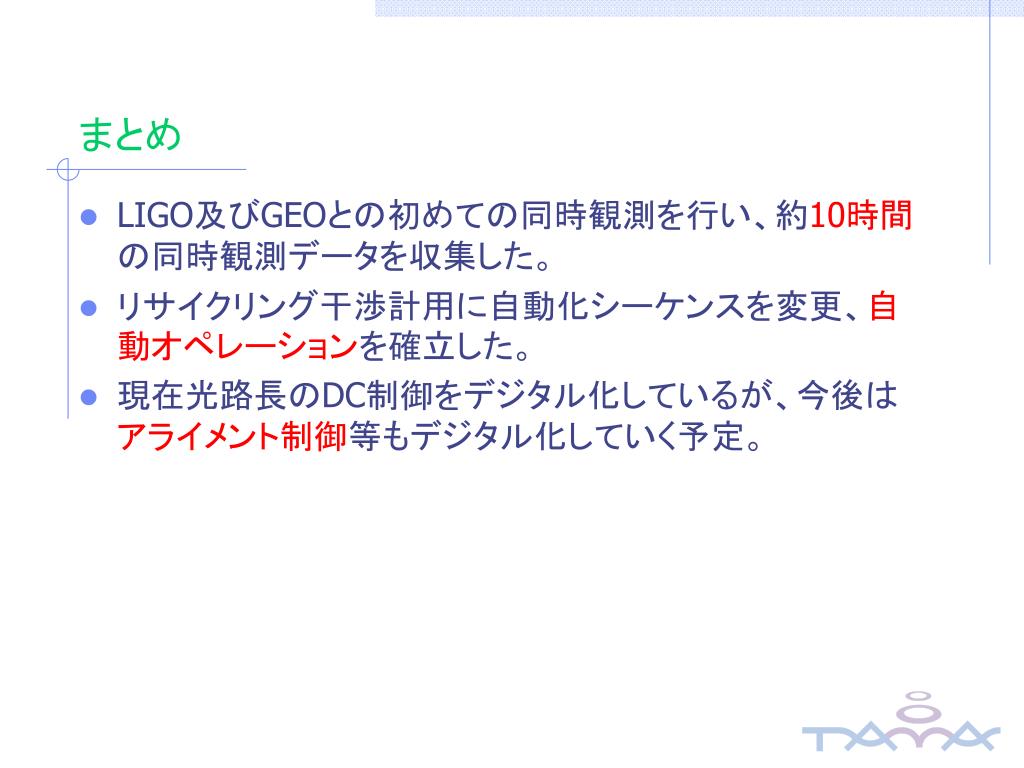

  10. まとめ • LIGO及びGEOとの初めての同時観測を行い、約10時間の同時観測データを収集した。 • リサイクリング干渉計用に自動化シーケンスを変更、自動オペレーションを確立した。 • 現在光路長のDC制御をデジタル化しているが、今後はアライメント制御等もデジタル化していく予定。
