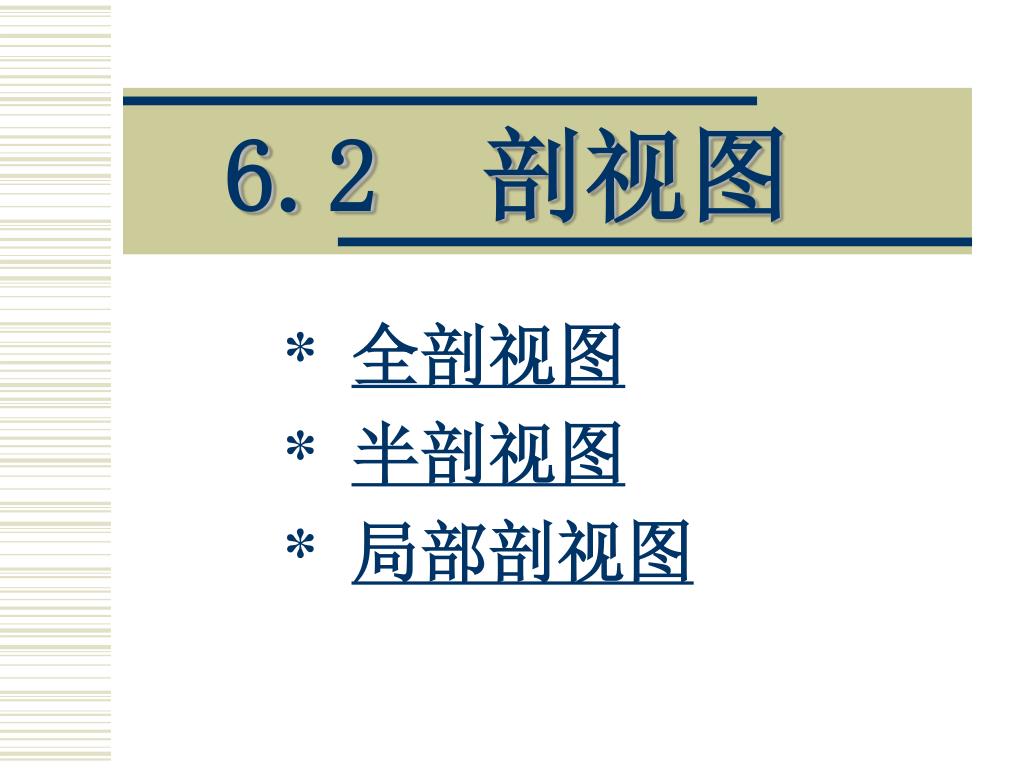

6.2 剖视图

6.2 剖视图 * 全剖视图 * 半剖视图 * 局部剖视图

全剖视图 • 全剖视图: 剖切面完全将物体切开的剖视图。 • 应用：外形简单、内形复杂、不对称机件。 • 示例：（如图所示）

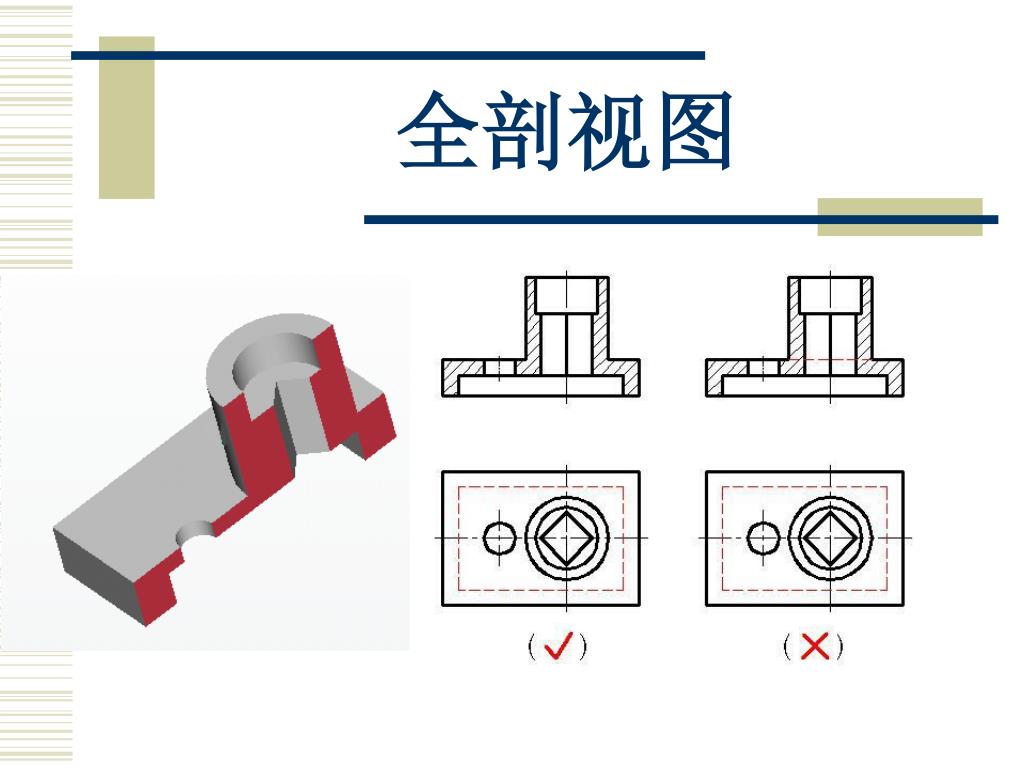

全剖视图

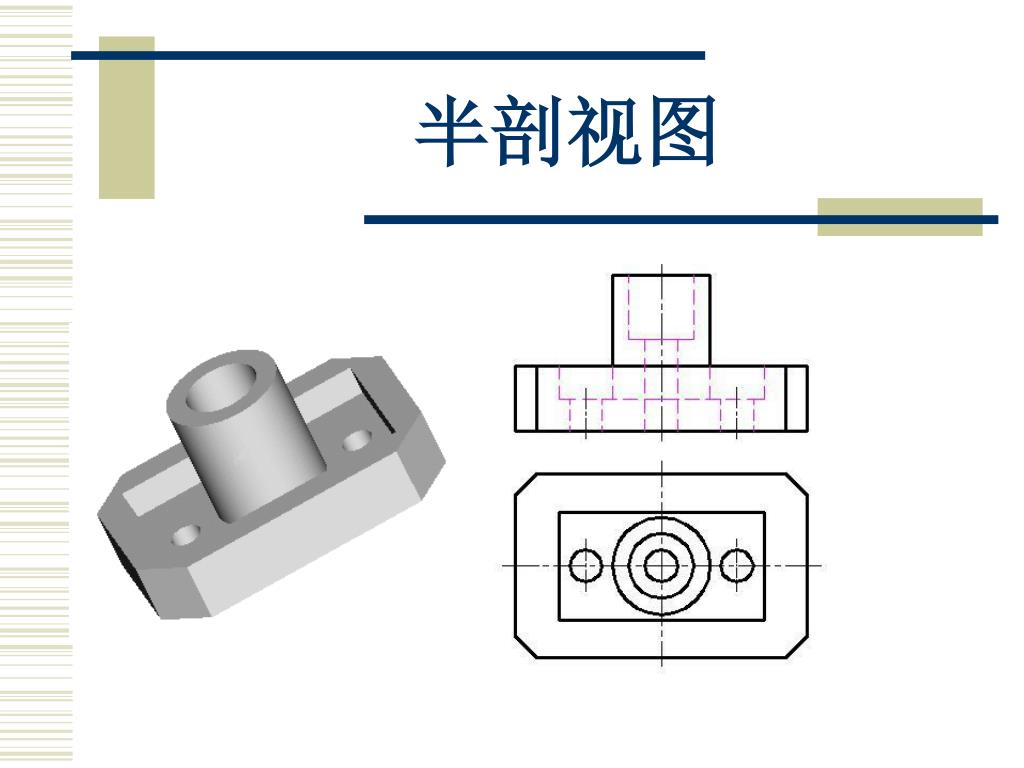

半剖视图

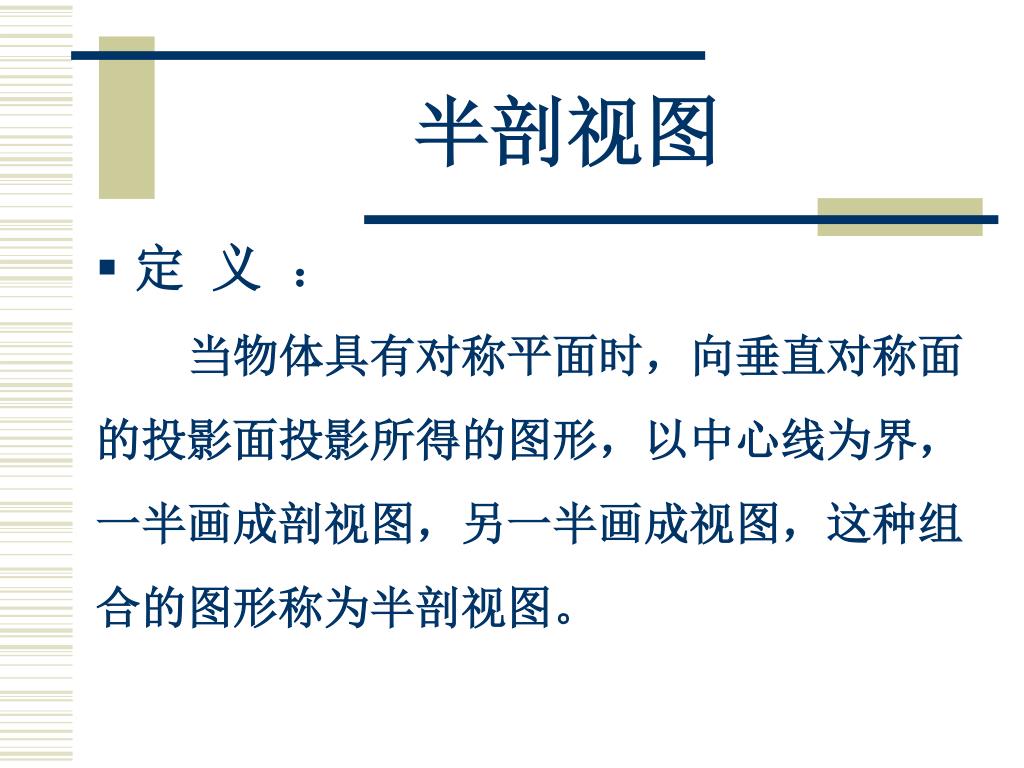

半剖视图 • 定义：当物体具有对称平面时，向垂直对称面的投影面投影所得的图形，以中心线为界，一半画成剖视图，另一半画成视图，这种组合的图形称为半剖视图。

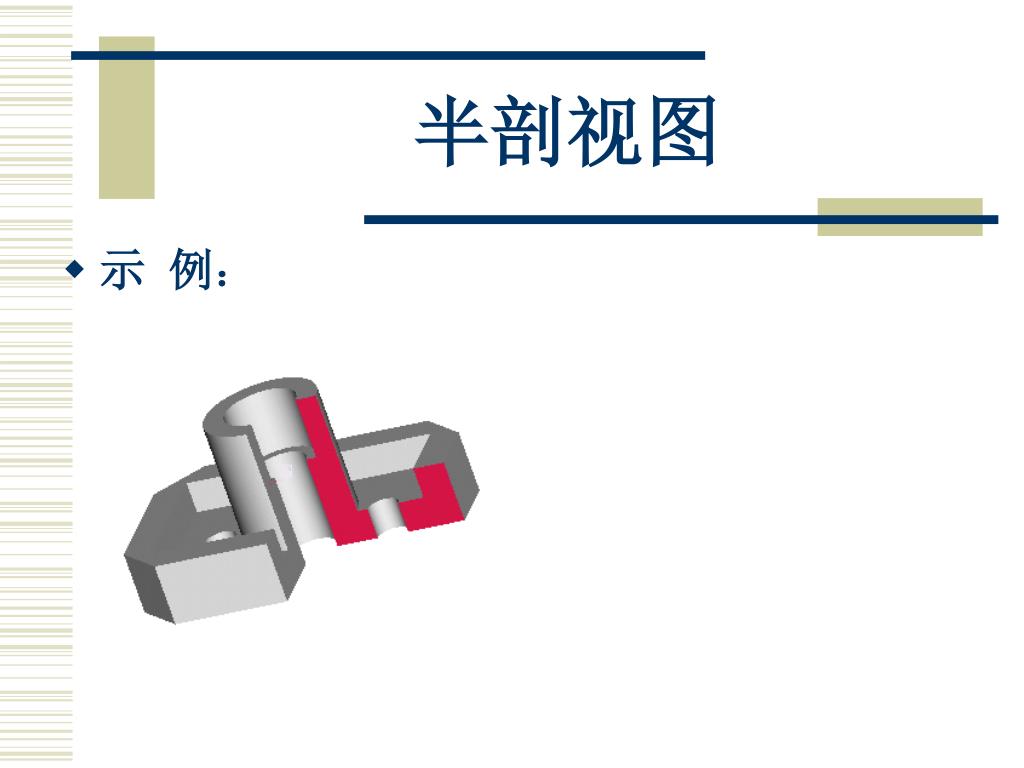

半剖视图 • 示例：

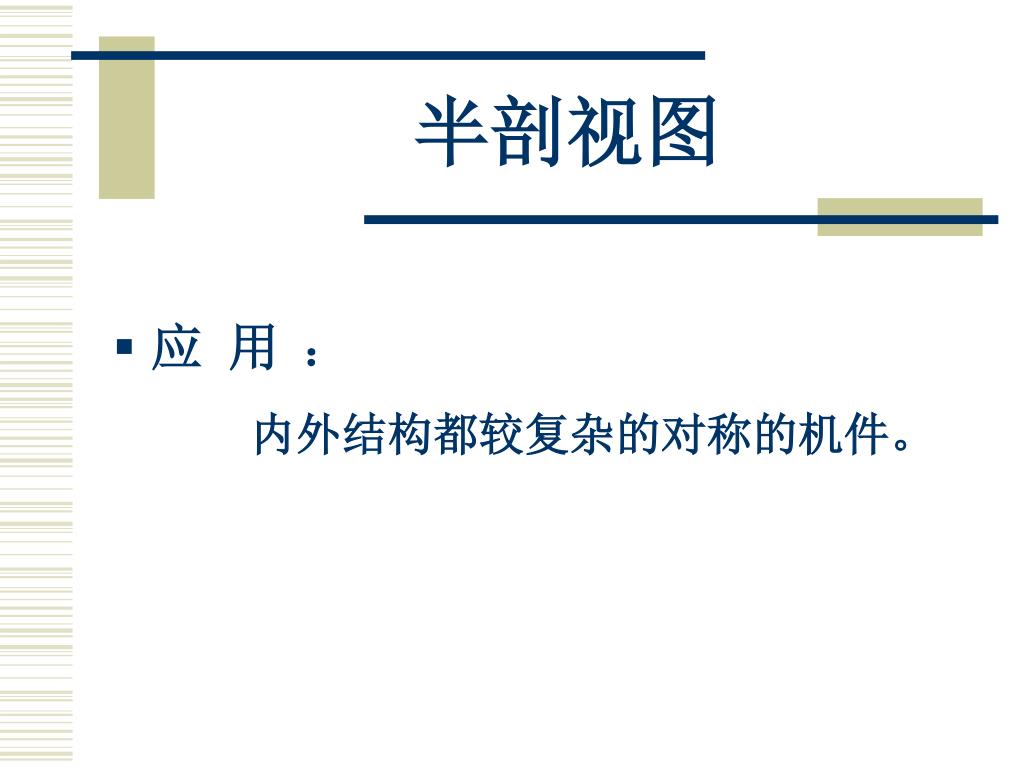

半剖视图 • 应用：内外结构都较复杂的对称的机件。

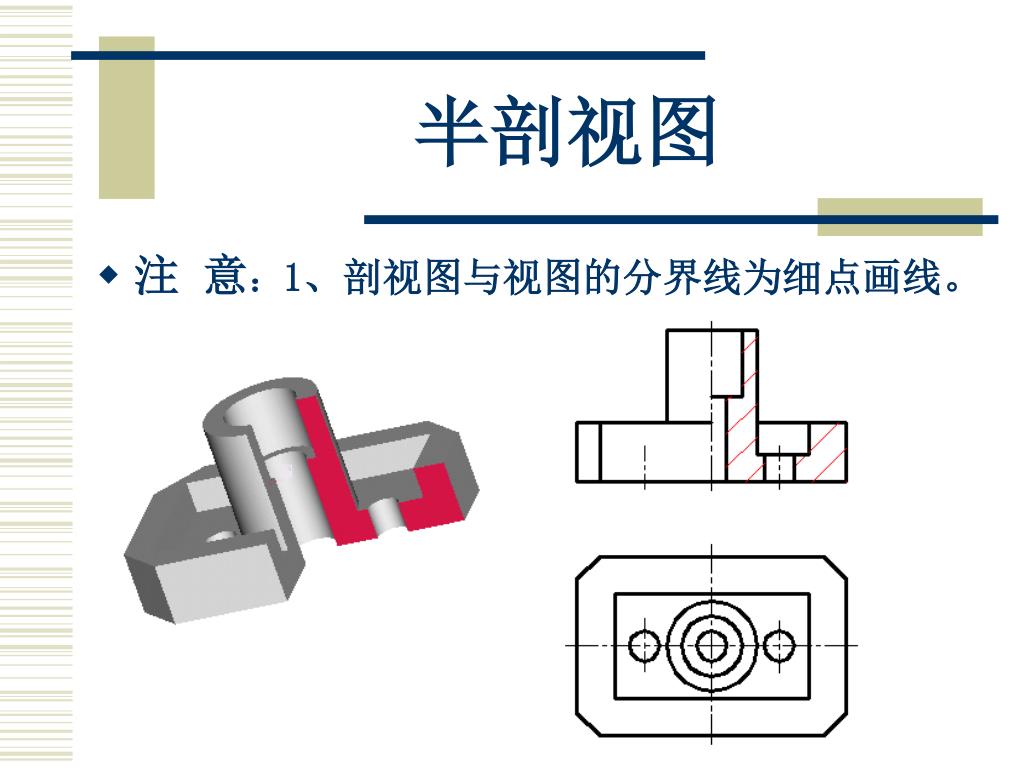

半剖视图 • 注意：1、剖视图与视图的分界线为细点画线。

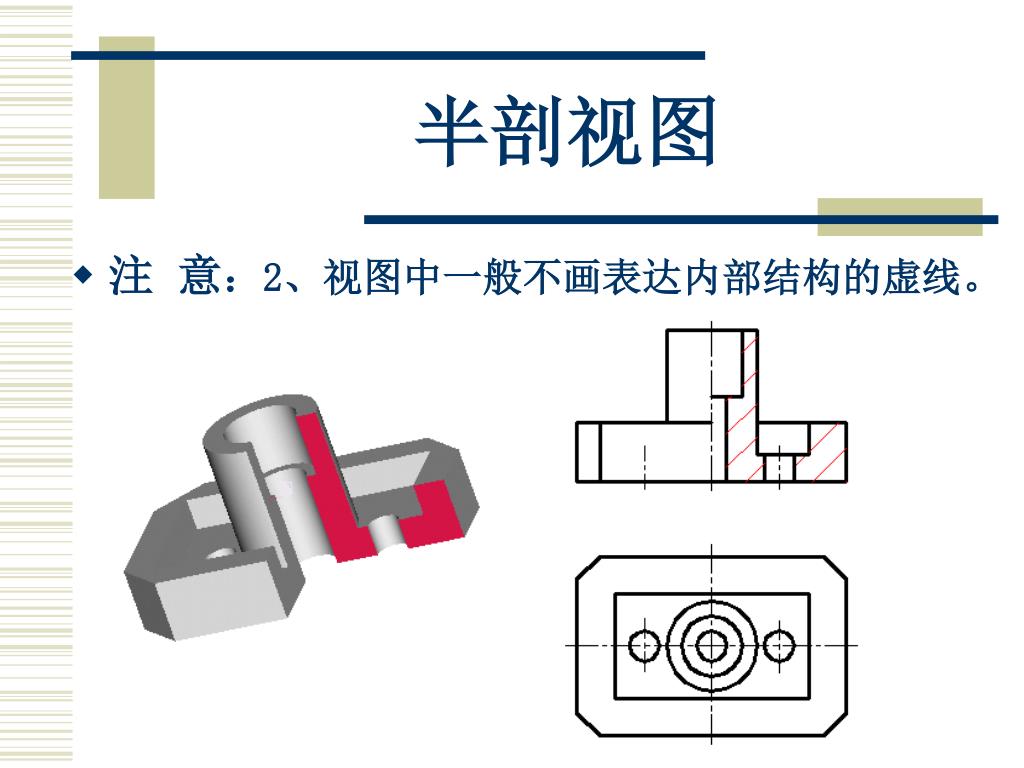

半剖视图 • 注意：2、视图中一般不画表达内部结构的虚线。

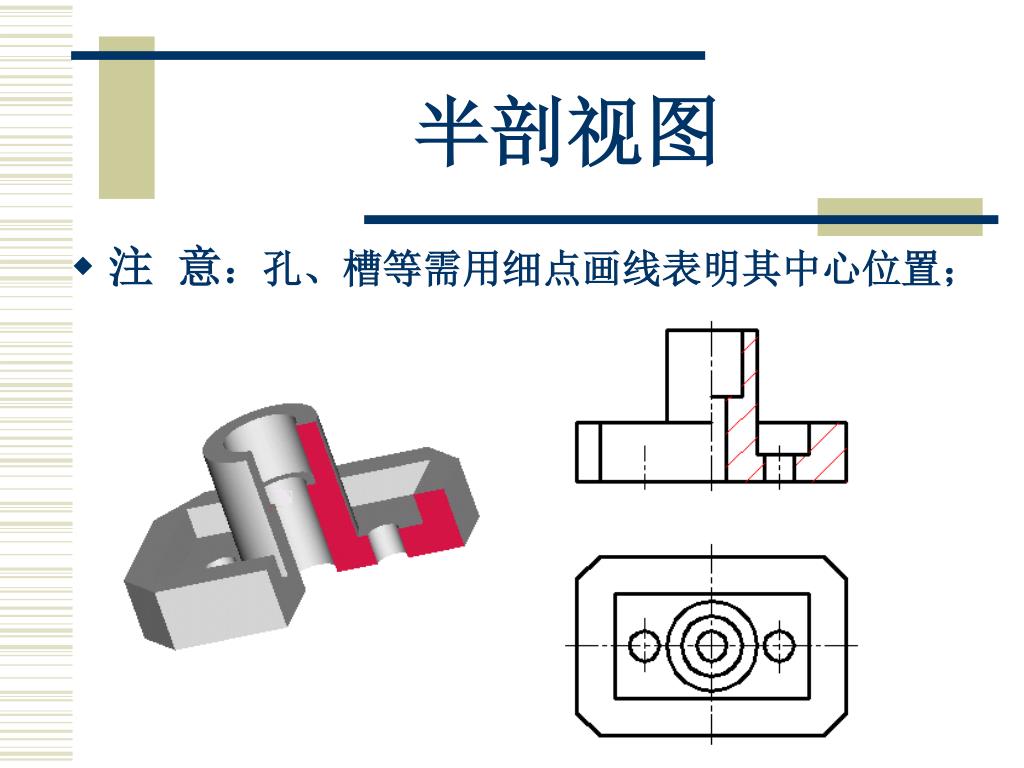

半剖视图 • 注意：孔、槽等需用细点画线表明其中心位置；

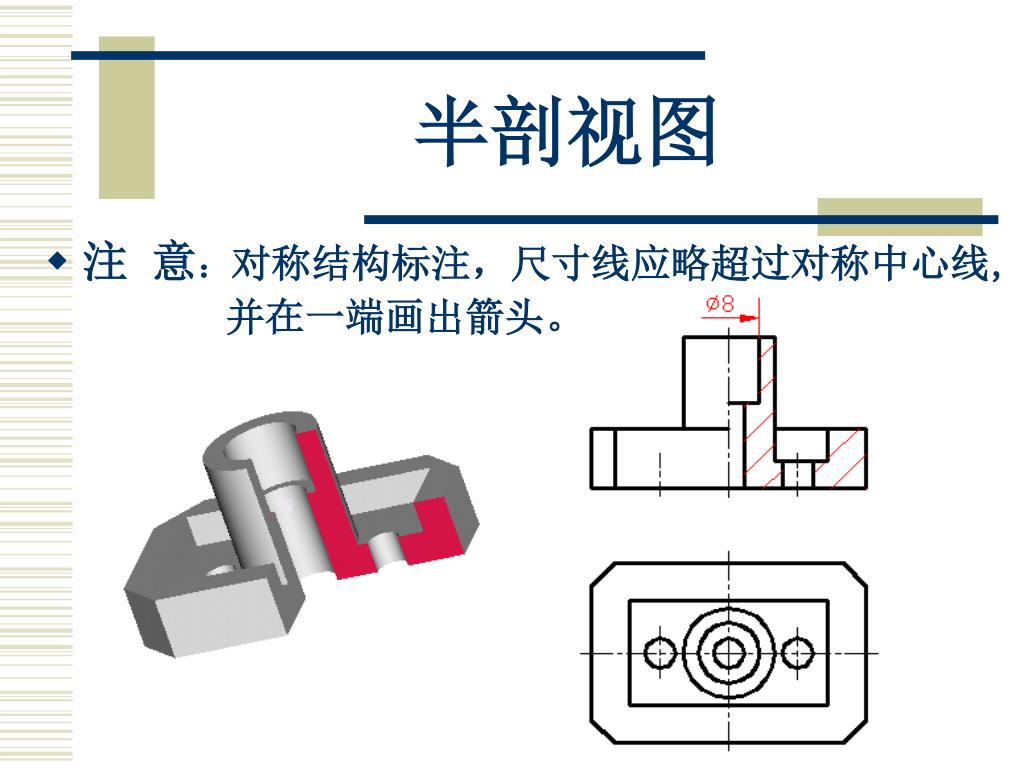

半剖视图 • 注意：对称结构标注，尺寸线应略超过对称中心线, 并在一端画出箭头。

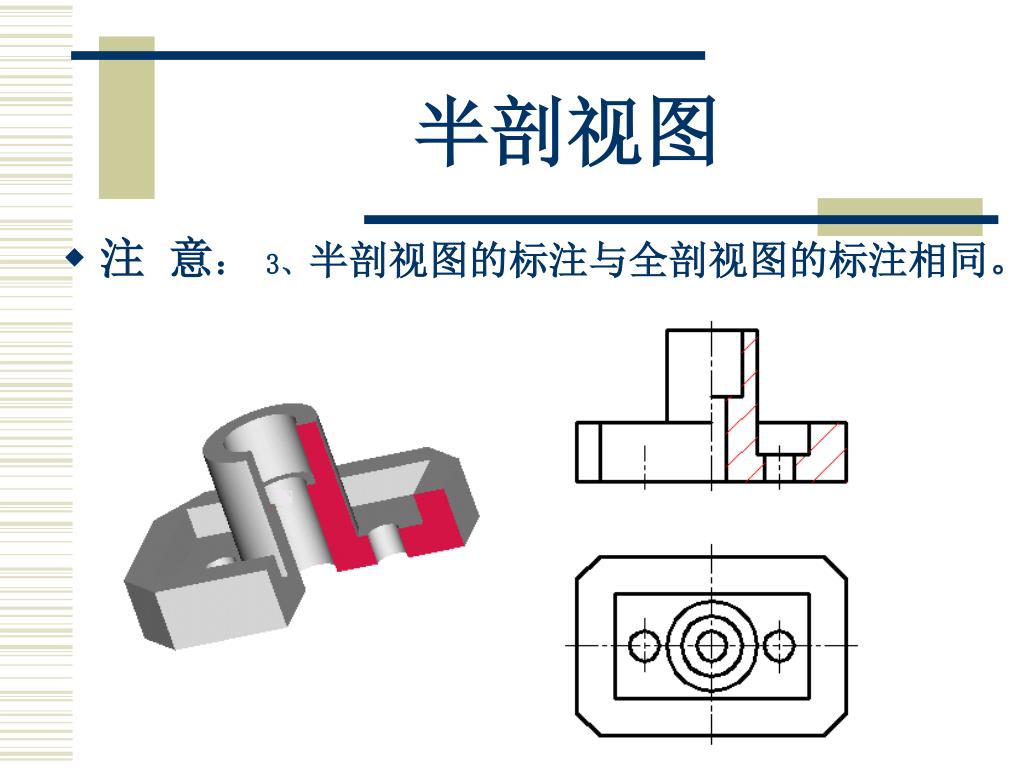

半剖视图 • 注意： 3、半剖视图的标注与全剖视图的标注相同。

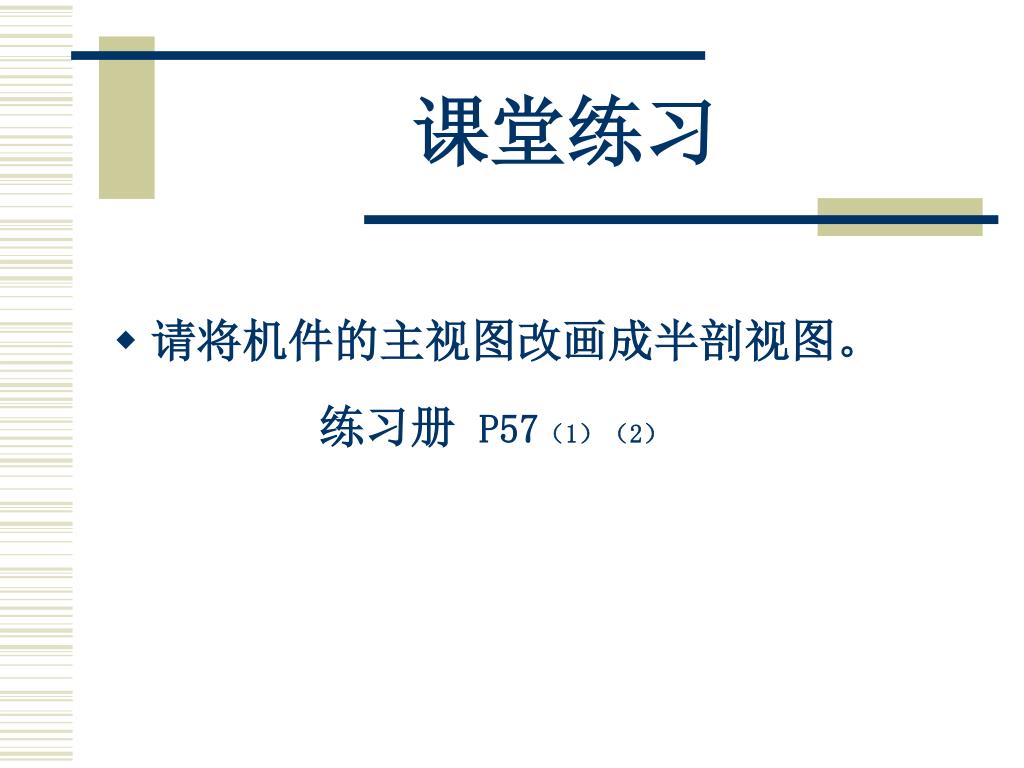

课堂练习 • 请将机件的主视图改画成半剖视图。练习册 P57（1）（2）

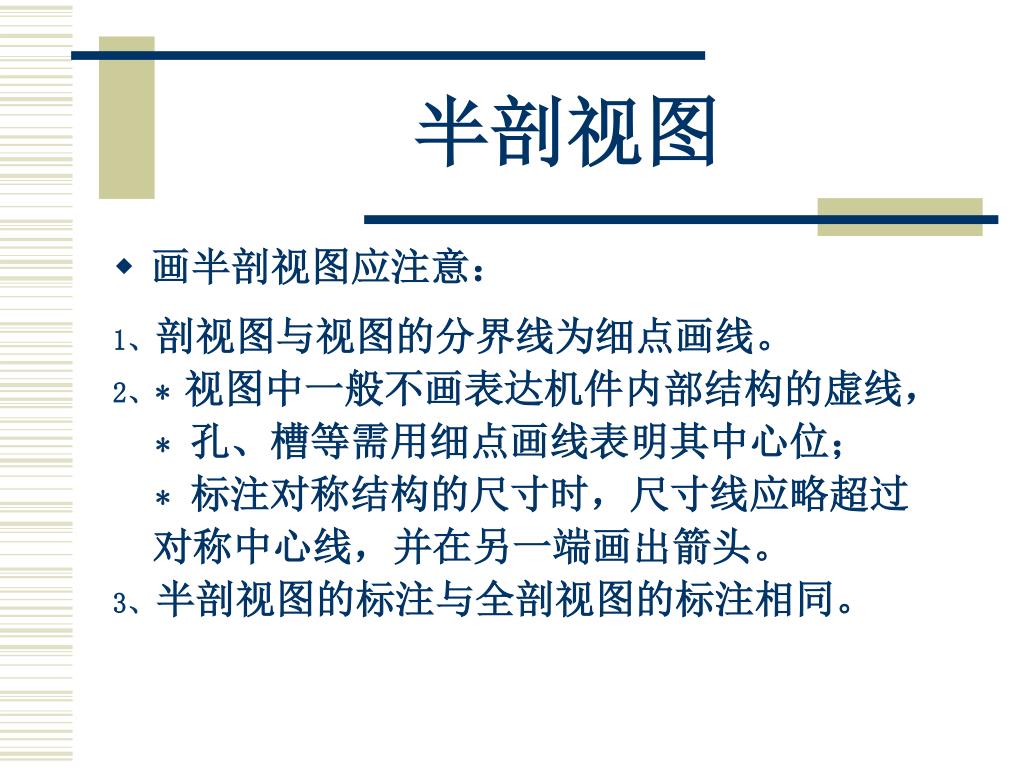

半剖视图 • 画半剖视图应注意： 1、剖视图与视图的分界线为细点画线。 2、* 视图中一般不画表达机件内部结构的虚线， * 孔、槽等需用细点画线表明其中心位； * 标注对称结构的尺寸时，尺寸线应略超过对称中心线，并在另一端画出箭头。 3、半剖视图的标注与全剖视图的标注相同。

课堂回顾

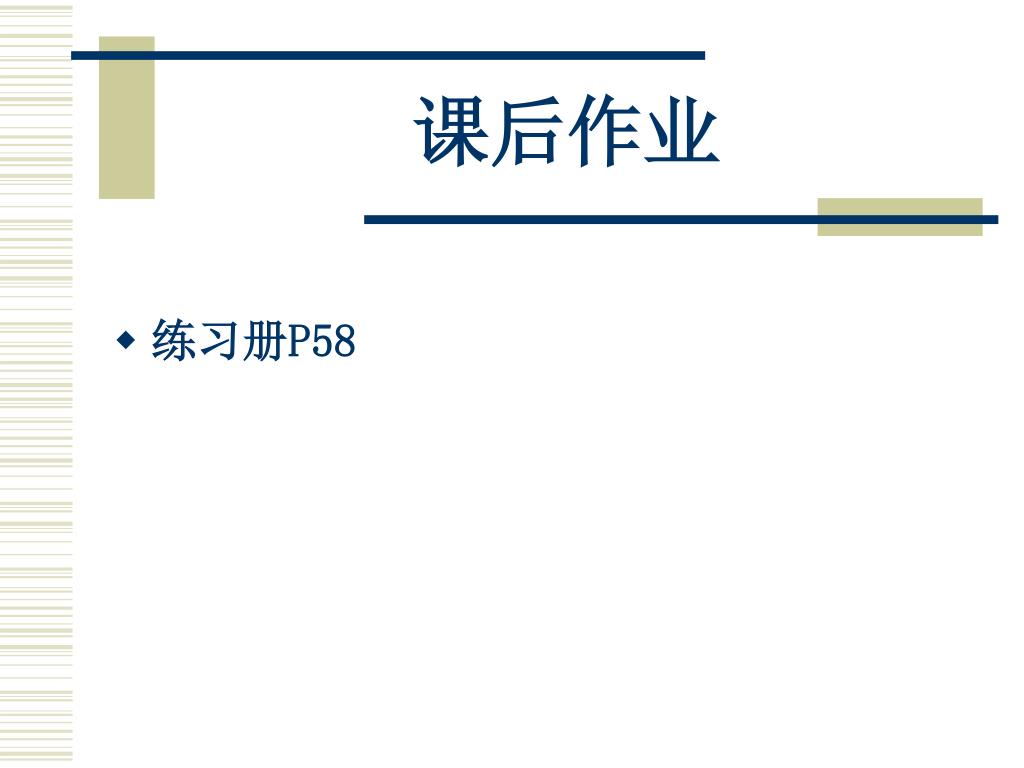

课后作业 • 练习册P58

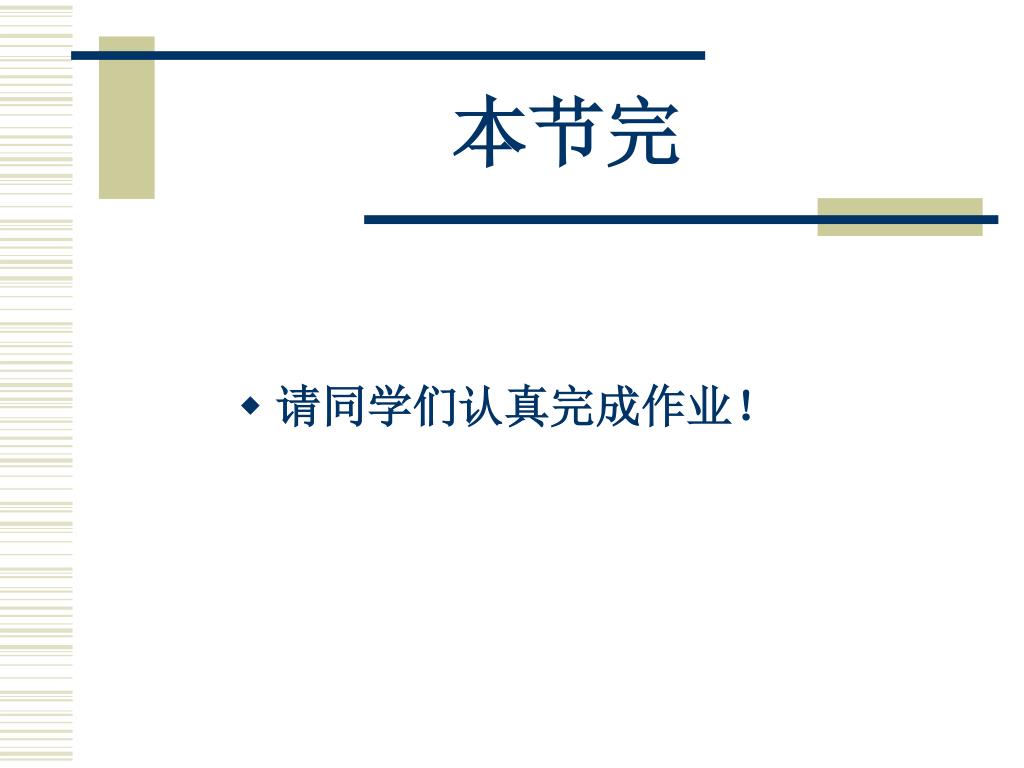

本节完 • 请同学们认真完成作业！
