monohromatori

Instrumentalna analiza , Profesor Hemije

MONOHROMATORI

Dr D. Manojlović, Hemijski fakultet Beograd

slide2
FILTRI

Filtri često ulaze u sastav spektralnih aparata i njihova uloga može biti različita

Pred toga što menjaju spektralni sastavsvetlosti filtri se koriste i za promenu intenziteta svetlosit kao i za promenu spektralne osetljivosti prijemnika zračenja

Osnovne karakteristike filtra su njihova propustljivost, T i spektralna kriva propustljivosti, odnosno zavisnost propustljivosti od talasne dužine zračenja

slide3
Za sve filtere, osim korigujućih, poželjno je da im oblast propustljivosti bude što uža i da je propustljivost van jedne uske oblastijednaka nuli

Filtri kojipropuštaju podjednako sve talasne dužine u nekoj spektralnoj oblasti nazivaju se sivi filtri ili neutralni filtri

Filtri koji propuštaju samo jednu oblast talasnih dužina jesu selektivni filtri

Selektivni filtri koji izdvajaju jednu vrlo usku spektralnu oblast zračenja nazivaju se uskotrakasti ili monohromatski filtri

slide4
Moć razlaganja filtra je obično mala –širina propuštenog dela zračenja je obično desetak i više nanometara

Filtri za ultraljubičastu i vidljivu oblast izrađuju se nanošenjem tankih slojeva aluminijuma, srebra ili platine na staklenu ili kvarcnu podlogu

Za vidljivu oblast dobar filter predstavlja koloidni rastvor grafita.

Filtri se mogu izrađivati i kao stepenasti oslabljivači-filtri kod kojih se propustljivost menja skokovito pri prelasku sa jednog na drugi deo filtera.

slide5
Ovi filtri se često prave u obliku klina tako da se propustljivost linearno menja duž klina

Ovakvi filtri se koriste pri kalibrisanju fotoemulzija u fotometriji

Za razliku odsivih filtera, selektivni filtri se karakterišu velikom propustljivošću na maksimumu krive propustljivosti

slide6
Prema principu rada razlikujemo četiri vrste selektivnih filtara:

a: apsorpcioni filtri -princip selektivne apsorpcije

b: interferentni filtri -princip interferencije

c: disperzioni filtri -princip rasipanja svetlosti

slide7

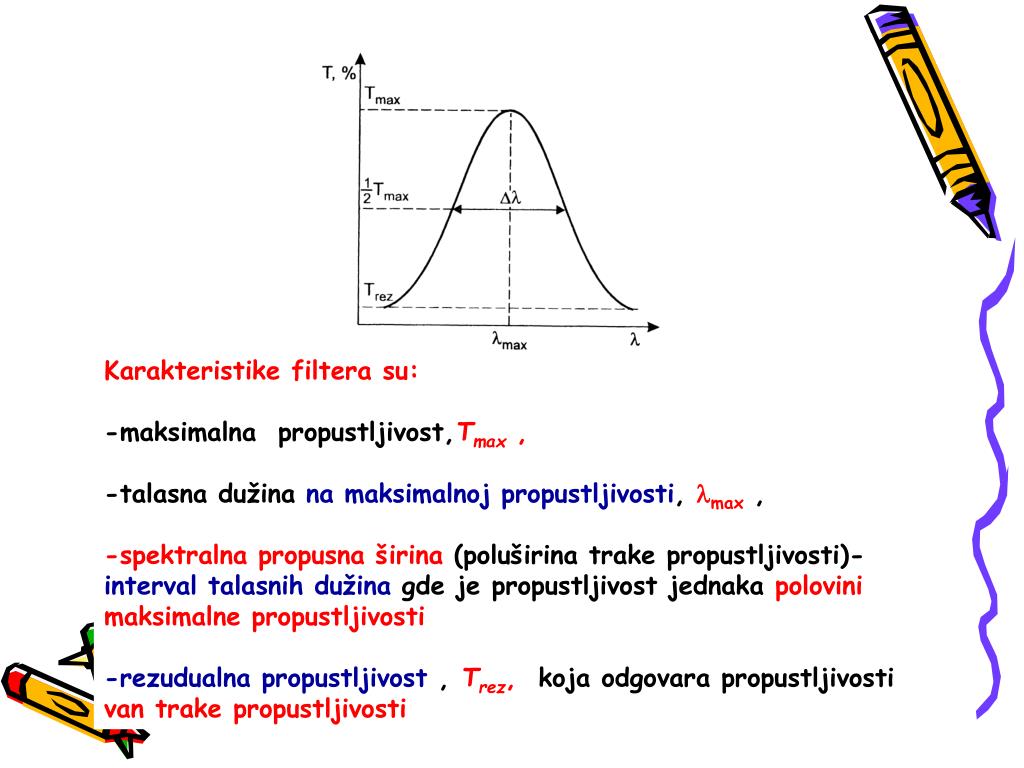

Karakteristike filtera su:

-maksimalna propustljivost,Tmax,

-talasna dužina na maksimalnoj propustljivosti, max ,

-spektralna propusna širina (poluširina trake propustljivosti)-interval talasnih dužina gde je propustljivost jednaka polovini maksimalne propustljivosti

-rezudualna propustljivost , Trez, koja odgovara propustljivosti van trake propustljivosti

slide8
Filtri koji se koriste za odsecanjekratkotalasnog ili dugotalasnog dela spektra ponekad se karakterišu i talasnim dužinama na kojima je propustljivost T dva puta manja od maksimalne

Ova talasna dužina se označava sa gr

Poželjno je da filtri imaju što veću vrednostTmax, a što manju vrednostTrez

Kod obojenih filteraTmax, se kreće od10 do 90%, poluširina oko 40 nm, dok je kod interferentnih filtra10-20 nm i manja, a Trez je dosta visoko

slide9
Apsorpcioni filtri

Često se primenjuju, a slabljenje svetlosti kod ovih filtara se pokorava Lambert-Beerovom zakonu:

gde su:

I- intenzitet propuštene svetlosti

Io- intenzitet upadne svetlosti

a- apsorpcioni koeficijent

b- debljina filtra

slide10
Svetlosna energija koju filtri apsorbujupretvara se u toplotu, što dovodi do zagrevanja filtra, zbog čega može doći do promena optičkih i hemijskih karakteristika filtra

Apsorpcioni filtri: tečni, stakleni,želatinski i gasni

Stakleni filtri su najbolji i najčešće se upotrebljabaju, a napravljeni su od stakla kome su dodati različiti metalni oksidi

slide11

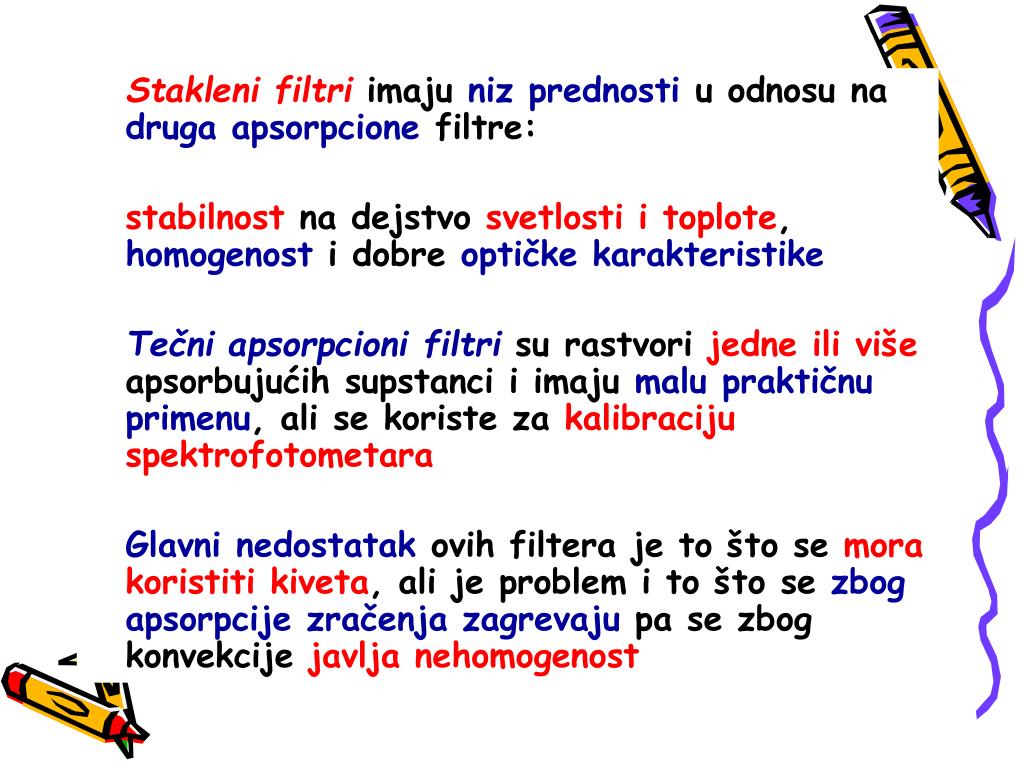

Stakleni filtri imaju niz prednosti u odnosu na druga apsorpcione filtre:

stabilnost na dejstvo svetlosti i toplote, homogenost i dobre optičke karakteristike

Tečni apsorpcioni filtri su rastvori jedne ili više apsorbujućih supstanci i imaju malu praktičnu primenu, ali se koriste za kalibraciju spektrofotometara

Glavni nedostatak ovih filtera je to što se mora koristiti kiveta, ali je problem i to što se zbog apsorpcije zračenja zagrevaju pa se zbog konvekcije javlja nehomogenost

slide12

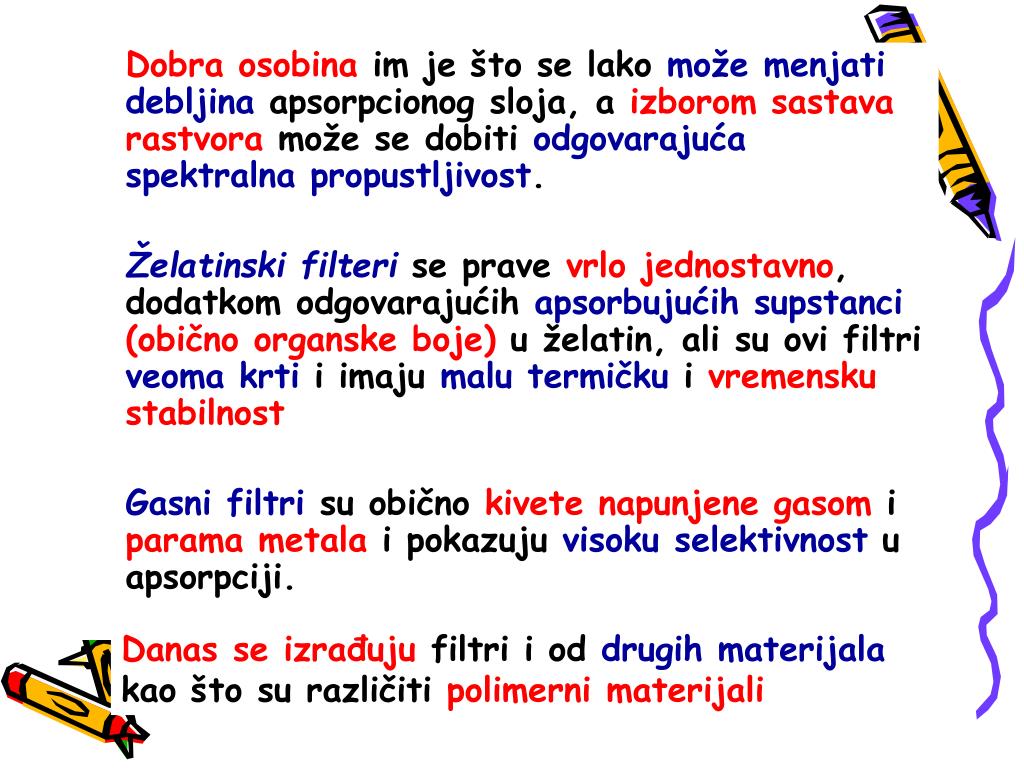

Dobra osobina im je što se lako može menjati debljina apsorpcionog sloja, a izborom sastava rastvora može se dobitiodgovarajuća spektralna propustljivost.

Želatinski filteri se prave vrlo jednostavno, dodatkom odgovarajućih apsorbujućih supstanci(obično organske boje) u želatin, ali su ovi filtri veoma krti i imaju malu termičku i vremensku stabilnost

Gasni filtri su obično kivete napunjene gasom i parama metala i pokazuju visoku selektivnost u apsorpciji.

Danas se izrađuju filtri i od drugih materijala kao što su različiti polimerni materijali

slide13

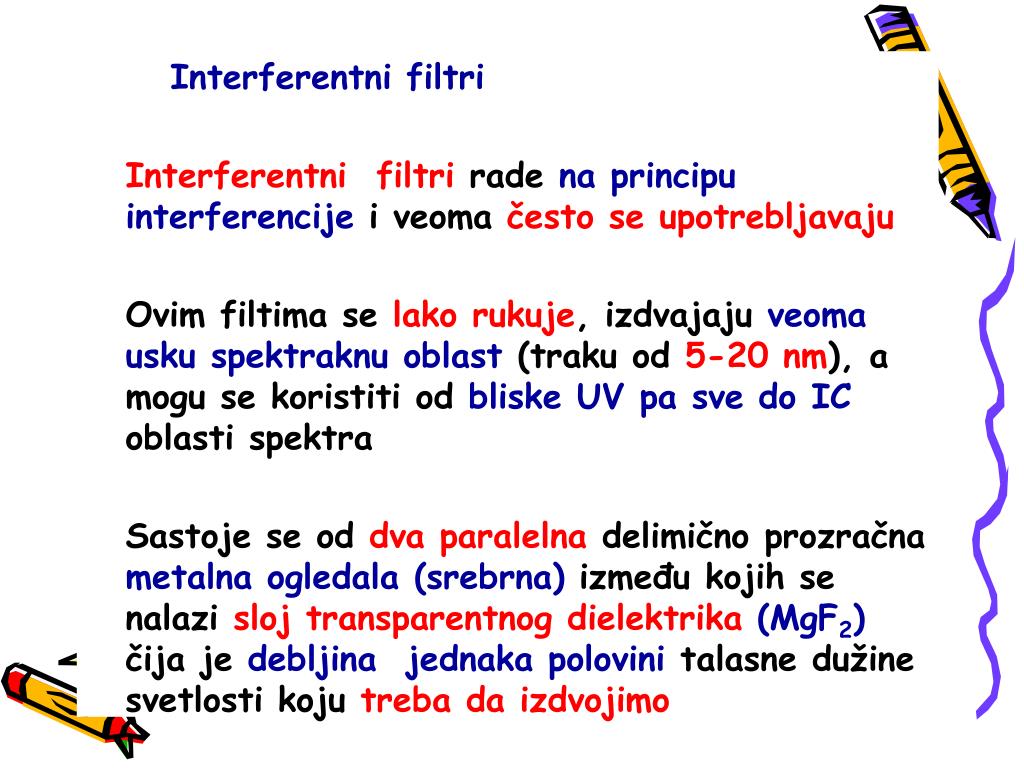

Interferentni filtri

Interferentni filtri rade na principu interferencije i veoma često se upotrebljavaju

Ovim filtima se lako rukuje, izdvajaju veoma usku spektraknu oblast (traku od 5-20 nm), a mogu se koristiti od bliske UV pa sve do IC oblasti spektra

Sastoje se od dva paralelna delimično prozračna metalna ogledala (srebrna) između kojih se nalazi sloj transparentnogdielektrika (MgF2) čija je debljina jednaka polovini talasne dužine svetlosti koju treba da izdvojimo

slide15

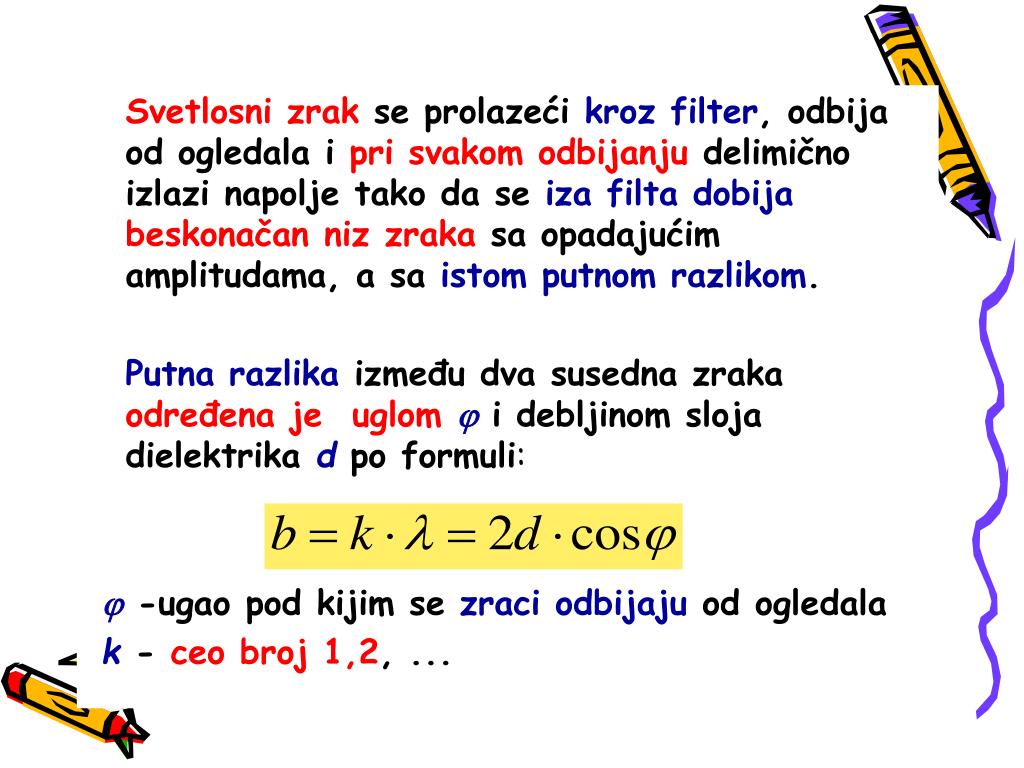

Svetlosni zrak se prolazeći kroz filter, odbija od ogledala i pri svakom odbijanju delimično izlazi napolje tako da se iza filta dobijabeskonačan niz zraka sa opadajućim amplitudama, a sa istom putnom razlikom.

Putna razlika između dva susedna zraka određena je uglom i debljinom sloja dielektrika d po formuli:

 -ugao pod kijim se zraci odbijaju od ogledala

k - ceo broj 1,2, ...

slide16

Prema zakonu o interferenciji zraci čija je putna razlika jednaka celobrojnom umnošku talasnih dužina pojačaće se

To su zraci čija je talasna dužina jer je za njih putna razlika jednaka dvostrukom iznosu debljina sloja dielektrika (d= /2) tako da jeb=2/2=

slide17
Imajući u vidu zakone interferencije jasno je da će jedan filter davati niz traka propustljivosti sa različitim talasnim dužinama maksimuma propustljivosti

Ako je debljina filtra d, talasne dužine maksimuma propustljivosti biće:

Filtri I reda su predviđeni za izolovanje trakenajveće talasne dužine

slide18

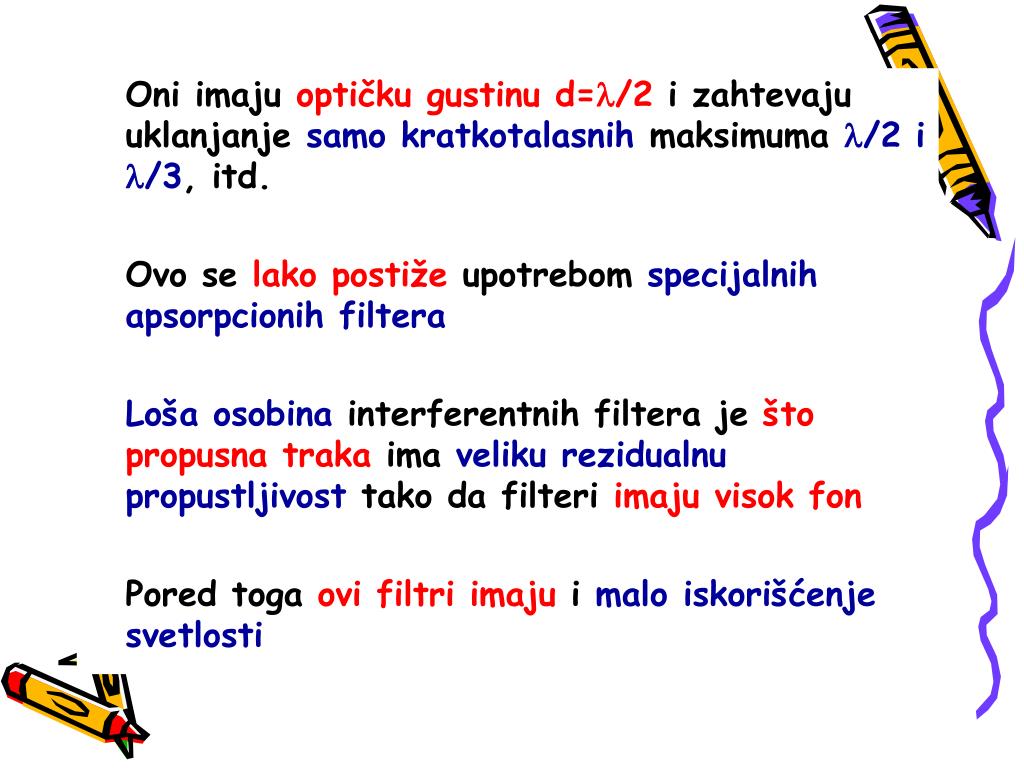

Oni imaju optičku gustinu d=/2 i zahtevaju uklanjanje samo kratkotalasnih maksimuma /2 i /3, itd.

Ovo se lako postiže upotrebom specijalnih apsorpcionih filtera

Loša osobina interferentnih filtera je što propusna traka ima veliku rezidualnu propustljivost tako da filteri imaju visok fon

Pored toga ovi filtri imaju i malo iskorišćenjesvetlosti

slide19
Postoje i interferentni filtri koji se sastoje iz više slojeva dielektrika napravljenih naizmeničnim nanošenjem materijala sa visokim i niskim indeksom prelamanja.

Svaki sloj ima oderđenu debljinu a to se izvodi naparavanjem materijala u vakuumu

Debljine slojeva se kreću od ¼ do 1.

Ovi filtri daju užu propusnu traku od običnih sa većim iskorišćenjem (40-70%), ali je propustljivost velika u nepoželjnim delovima spektra i veoma su skupi

slide20
PRIZME

Prizme su prvi disperzioni elementi koji su korišćeni za razlagane svetlosti

Pri prolasku kroz prizmu svetlosni zrak menja svoj pravac zbog prelamanja na graničnim površinama, pri čemu izlazni ugao ima različite vrednosti za različite talasne dužine

Prizme se izrađuju od različitog materijala koji ima veliku disperziju odnosno razliku u indeksima prelamanja zraka različitih talasnih dužina.

Jedna prizma se ne može koristiti za široku spektralnu oblast

slide21
Materijal za izradu prizmi zavisi od oblasti u kojoj se prizma koristi:

Vidljiva oblast –optičko staklo

UV oblast -kvarcne prizme

IC oblast -NaCl, CaF2

slide22

Prolazak svetlosti kroz prizmu:Q = ugao prizme,N1,N2 -normale,

= skretanje upadnog zraka, 1,1-upadni uglovi, 2,2-prelomni uglovi, n‘-indeks prelamanja vazduha, n-indeks prelamanja materijala prizme

Ugao Q je prelomni ugao prizme i to je ugao koga zaklapaju strane prizme na kojima se dešava prelamanje

Isti taj ugao zaklapaju i normale na graničnu površinu, N1 i N2

Ukupni ugao skretanja (ugao devijacije) je

slide23

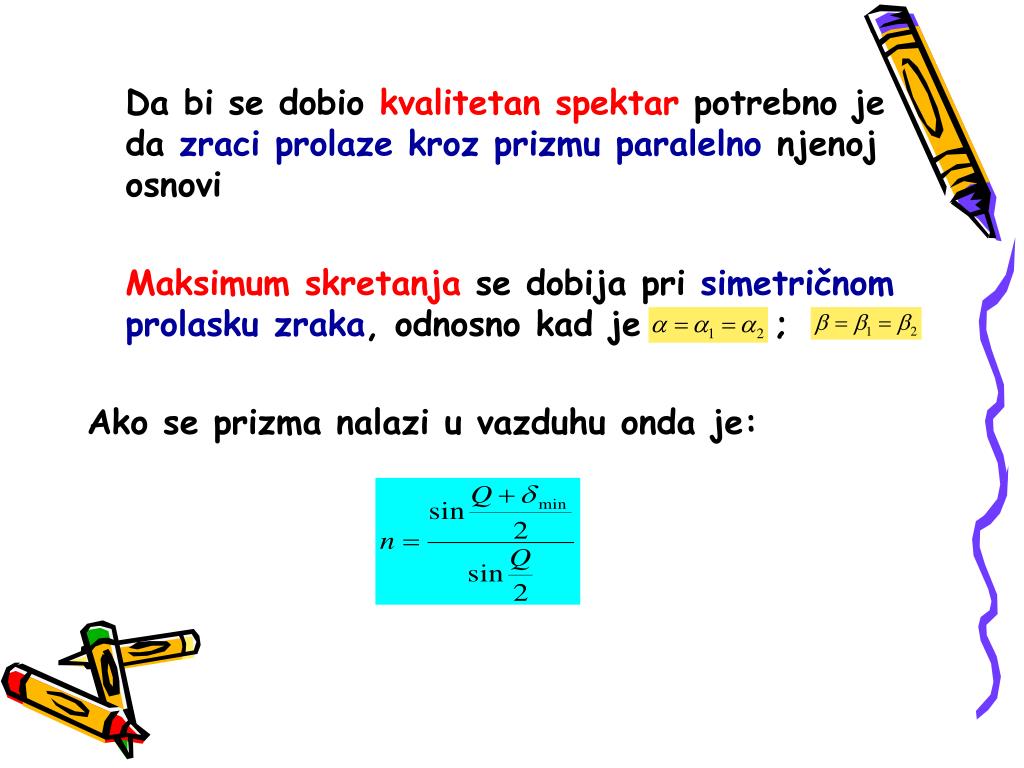

Da bi se dobio kvalitetan spektar potrebno je da zraci prolazekroz prizmu paralelno njenoj osnovi

Maksimum skretanja se dobija pri simetričnom prolasku zraka, odnosno kad je ;

Ako se prizma nalazi u vazduhu onda je:

slide24

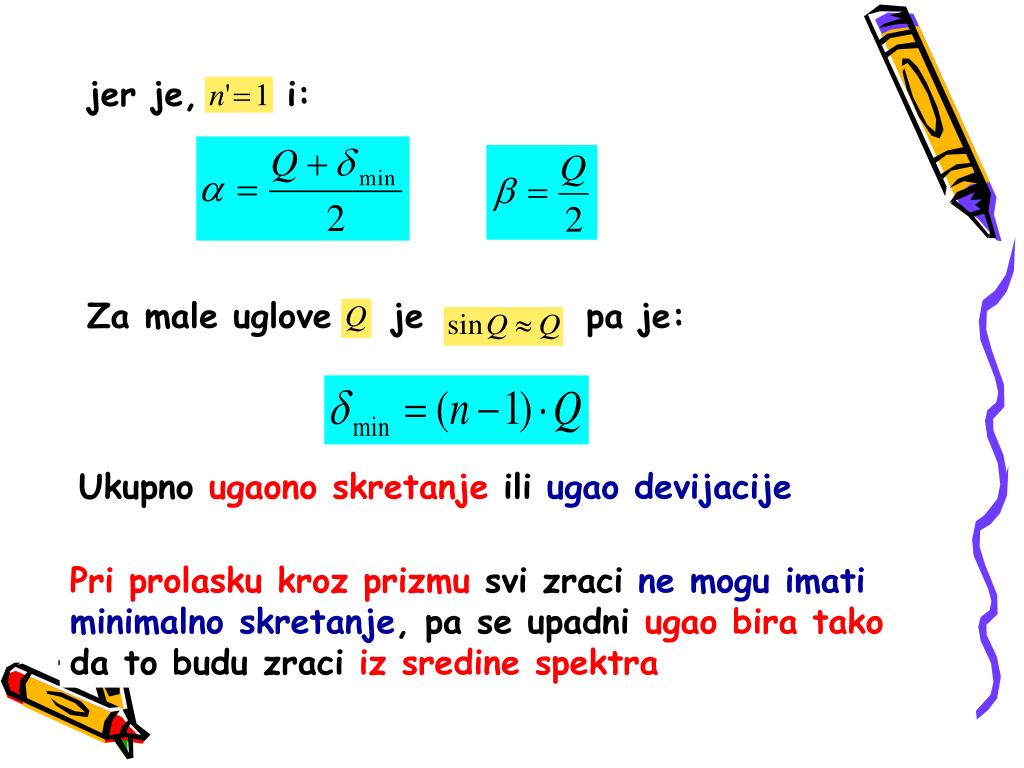

jer je,i:

Za male uglove jepa je:

Ukupno ugaono skretanje ili ugao devijacije

Pri prolasku kroz prizmu svi zraci ne mogu imati minimalno skretanje, pa se upadni ugaobira tako da tobudu zraci iz sredine spektra

slide25
Pri razmatranju prelamanja videli smo da indeks prelamanja bele svetlosti zavisi od talasne dužine

Zbog toga pri prolasku bele svetlosti kroz prizmu dolazi do pojave disperzije, tj. prostornog razlaganja svetlosti na pojedine talasne dužine

Svaka talasna dužina ima svoj prelomni ugao, što je talasna dužina manja to je prelomni ugao veći

slide26
Sposobnost prostornog razdvajanja zraka sa različitim talasnim dužinama karakteriše se ugaonom disperzijom prizme, to jest promenom ugla skretanja zraka sa promenom talasne dužine

Ukoliko se jednačina koja određuje prolazak zraka kroz prizmu diferencira po  dobija se jednačina za ugaonudisperziju prizme:

je disperzija indeksa prelamanja

slide27
Ugaona disperzija prizme zavisi od: prelomnog ugla prizme i disperzije indeksa prelamanja

Ugaona disperzija raste povećanjem prelomnog ugla prizme ali istovremeno sa porastomQraste i gubitak svetlosti zbog refleksije sa prizme

Optimalan ugao pri kome postoji dovoljna disperzija uz mali gubitak svetlosti je za većinu prizmi 60°

Postoji direktna zavisnost ugaone disperzije odindeksa prelamanja-sa povećanjem disperzije indeksa prelamanja raste i ugaona disperzija prizme

slide28
Ako su prizme postavljenejedna uz drugu u položaju ugaonog skretanja, onda se njihove ugaone disperzije sabiraju

Razmera (veličina) prizme ograničava širinu ulaznog snopa svetlosti

Moć razlaganja prizme može se izračunati po sledećoj formuli:

C se obično poklapa sa osnovom prizme b tako da je

Na moć razlaganja utiče i izrada prizme-homogenost

slide29

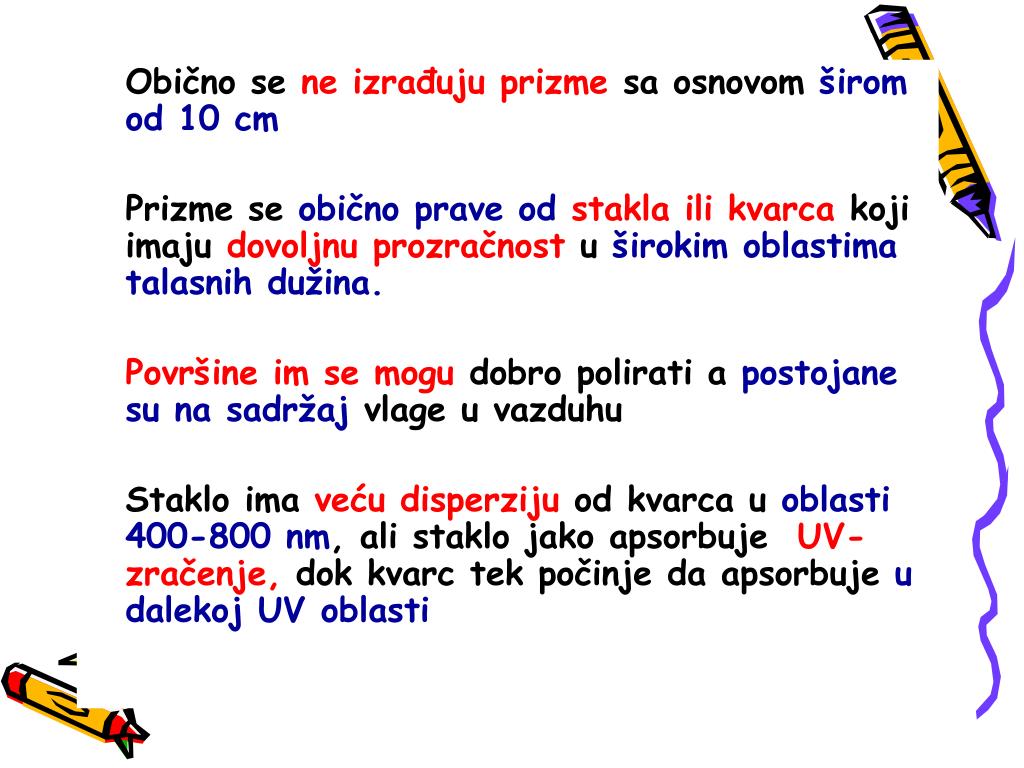

Obično se ne izrađuju prizmesa osnovom širom od 10 cm

Prizme se obično prave od stakla ili kvarca koji imaju dovoljnu prozračnost u širokim oblastimatalasnih dužina.

Površine im se mogu dobro polirati a postojane su na sadržaj vlage u vazduhu

Staklo ima veću disperziju od kvarca u oblasti 400-800 nm, ali staklo jako apsorbuje UV-zračenje, dok kvarc tek počinje da apsorbuje u dalekoj UV oblasti

slide30
Kod pravljenja prizmi od kvarca za UV oblast javlja se problem zbog dvojnog prelamanja i obrtanja ravni polarizovane svetlosti.

Da bi se izbegao efekatdvojnog prelamanja (dvostruke linije u spektru) prizmese tako režu da optičkaosa kvarca leži u ravni glavnog preseka prizme i da je paralelna sa njenom osnovom

Tad se zraci za koje je prizma postavljena na minimalan otklon neće razdvojiti, a za druge zrake ovaj efekat je malo primetan.

slide31
Kod kvarca ipak, zbog njegove optičke aktivnosti, dolazi do razdvajanja linija u spektru čak i za zrake koji su paralelni sa optičkom osomkristala

Da bi se ovo izbeglo obično se prave kavrcne prizme koje su sastavljne od dve polovine od kojih je jedna napravljena od levogirog, a drugaod desnogirog kvarca

slide32

Cornuova prizma

Kod velikih aparata, umesto Corn primenjuje se autokolimaciona prizma

To je kvarcna prizma od 30o sa jednomrefleksionom stranom (metalno ogledalo od Ag, Al i sl.)- Littrowljeva prizma (b)

slide33
Njeno delovanje je ekvivalentno kao kod Cornu prizme, jeftinija je jer se troši upola manje meterijala

Pored toga aparatima nije potrebno dodatno sočivo za fokusiranje razloženog zraka

Kombinacijom različitih prizmi može se dobiti željni efekat.

slide34
Amiči (c) prizma se sastoji od 3-5 prizmi od stakla sa različitom disperzijom (kron i flint) tako kombinovan zrak koji otprilike odgovara sredini vidljivog spektra prolazi kroz kombinaciju bez promene pravca kretanja

Vrlo često se koriste i prizme konstantnog otklona kao što je Abbeova (d)

One su napravljene tako da zrak koji pada pod uglom najmanjeg otklona izlazi iz prizme uvek normalno na upadni zrak

slide35

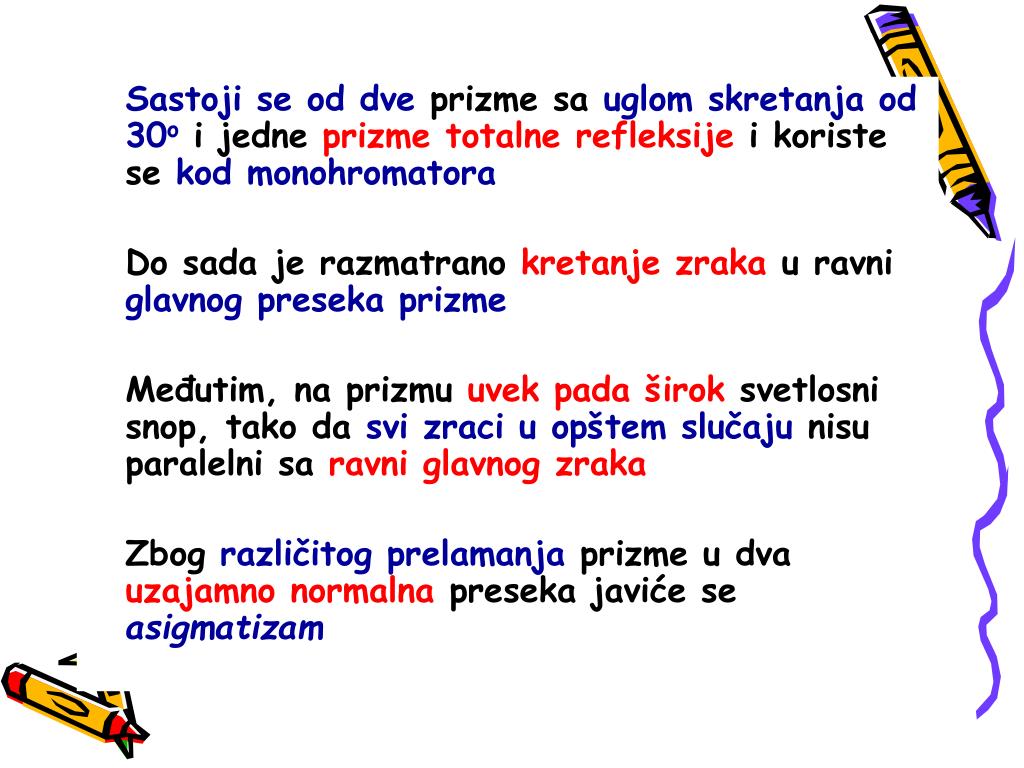

Sastoji se od dve prizme sauglom skretanja od 30o i jedne prizme totalne refleksije i koriste se kod monohromatora

Do sada je razmatrano kretanje zraka u ravni glavnog preseka prizme

Međutim, na prizmu uvek pada širok svetlosni snop, tako da svi zraci u opštem slučaju nisu paralelni sa ravni glavnog zraka

Zbog različitog prelamanja prizme u dva uzajamno normalna preseka javiće se asigmatizam

slide36

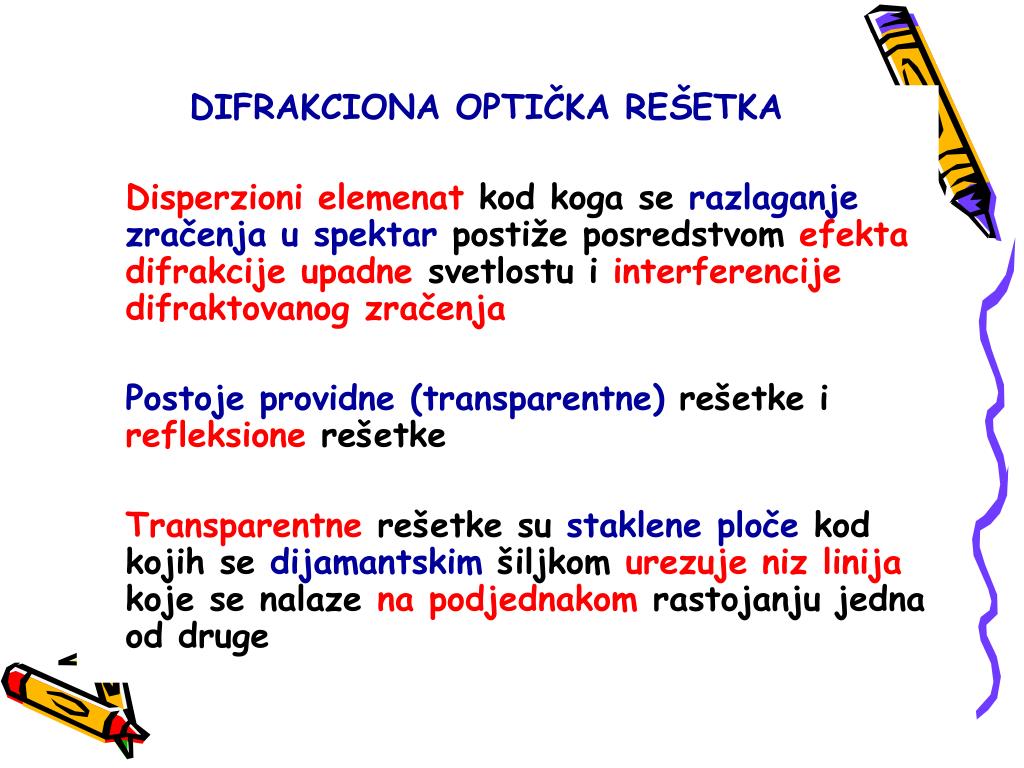

DIFRAKCIONA OPTIČKA REŠETKA

Disperzioni elemenat kod koga se razlaganje zračenja u spektar postiže posredstvom efekta difrakcije upadne svetlostu i interferencije difraktovanog zračenja

Postoje providne(transparentne) rešetke i refleksione rešetke

Transparentne rešetke su staklene ploče kod kojih se dijamantskimšiljkom urezuje niz linija koje se nalaze na podjednakom rastojanju jedna od druge

slide37

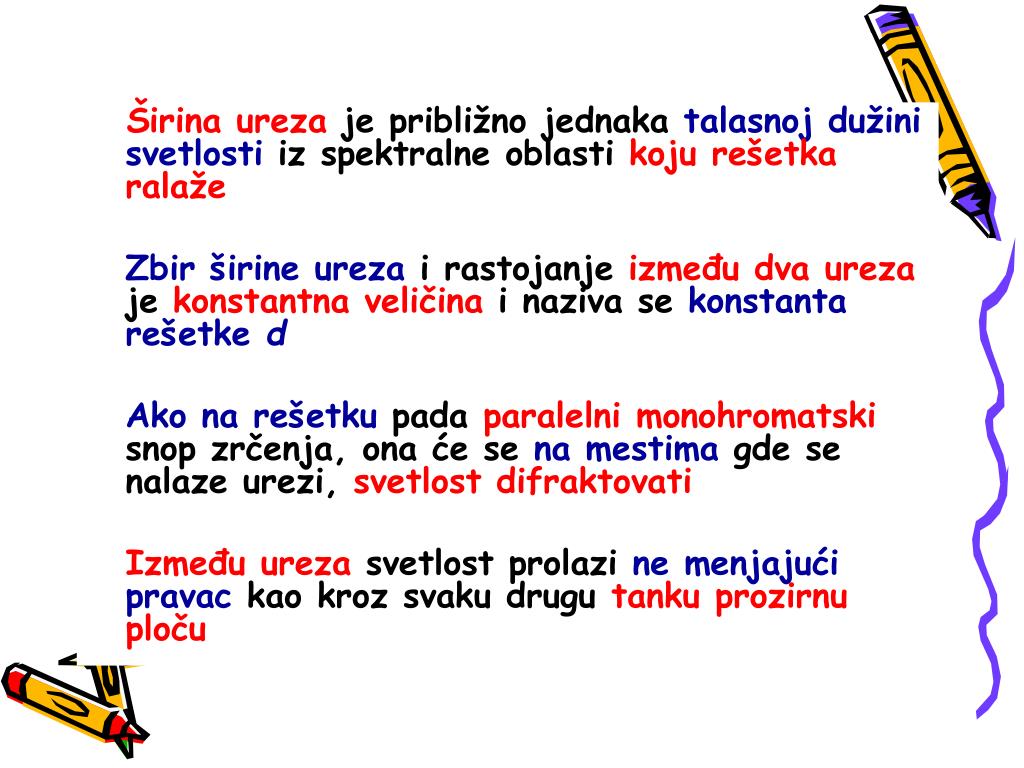

Širina ureza je približno jednaka talasnoj dužini svetlosti iz spektralne oblasti koju rešetka ralaže

Zbir širine ureza i rastojanje između dva ureza je konstantna veličina i naziva se konstanta rešetked

Ako na rešetku pada paralelni monohromatski snop zrčenja, ona će se na mestima gde se nalaze urezi, svetlost difraktovati

Između ureza svetlost prolazi ne menjajući pravac kao kroz svaku drugu tanku prozirnu ploču

slide38

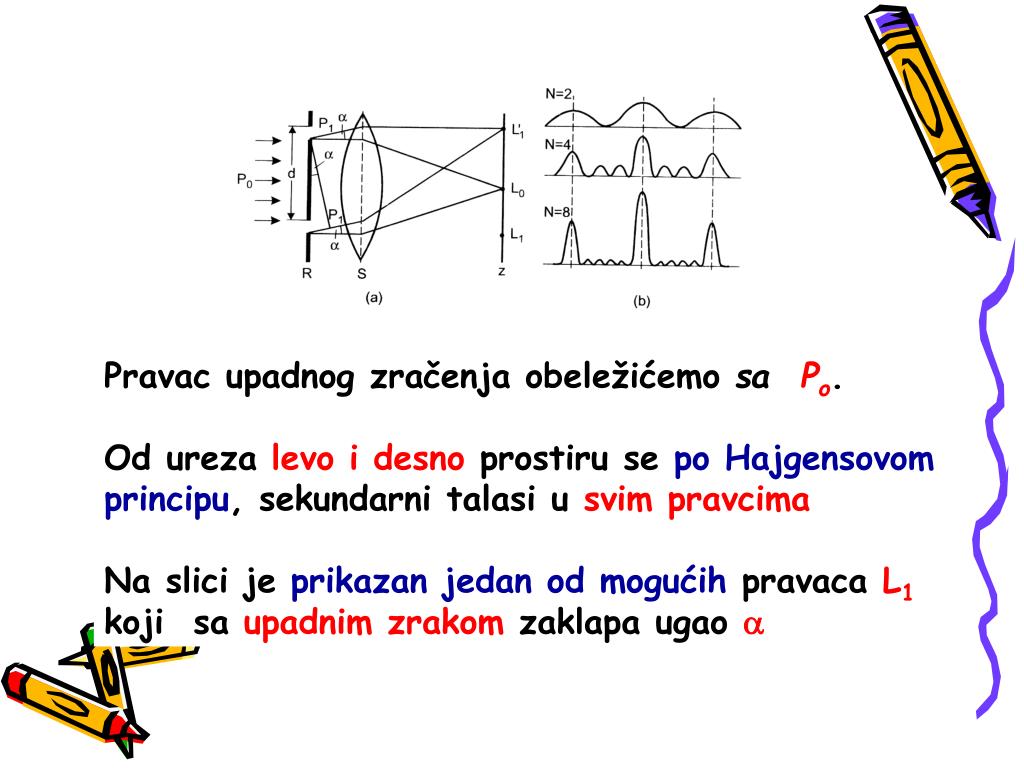

Pravac upadnog zračenja obeležićemo sa Po.

Od ureza levo i desno prostiru se po Hajgensovom principu, sekundarni talasi u svim pravcima

Na slici je prikazan jedan od mogućih pravaca L1koji sa upadnim zrakom zaklapa ugao 

slide39

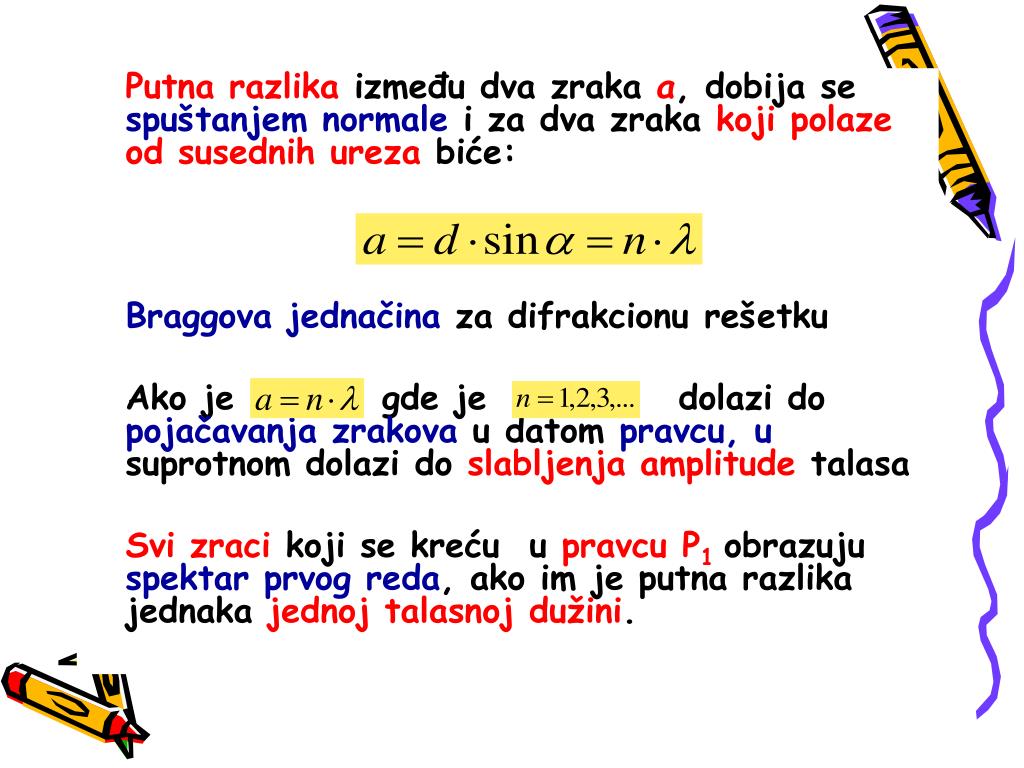

Putna razlika između dva zraka a, dobija se spuštanjem normale i za dva zraka koji polaze od susednih ureza biće:

Braggova jednačina za difrakcionu rešetku

Ako je gde je dolazi do pojačavanja zrakova u datom pravcu, u suprotnom dolazi do slabljenja amplitude talasa

Svi zraci koji se kreću u pravcu P1obrazuju spektar prvog reda, ako im je putna razlika jednaka jednoj talasnoj dužini.

slide40

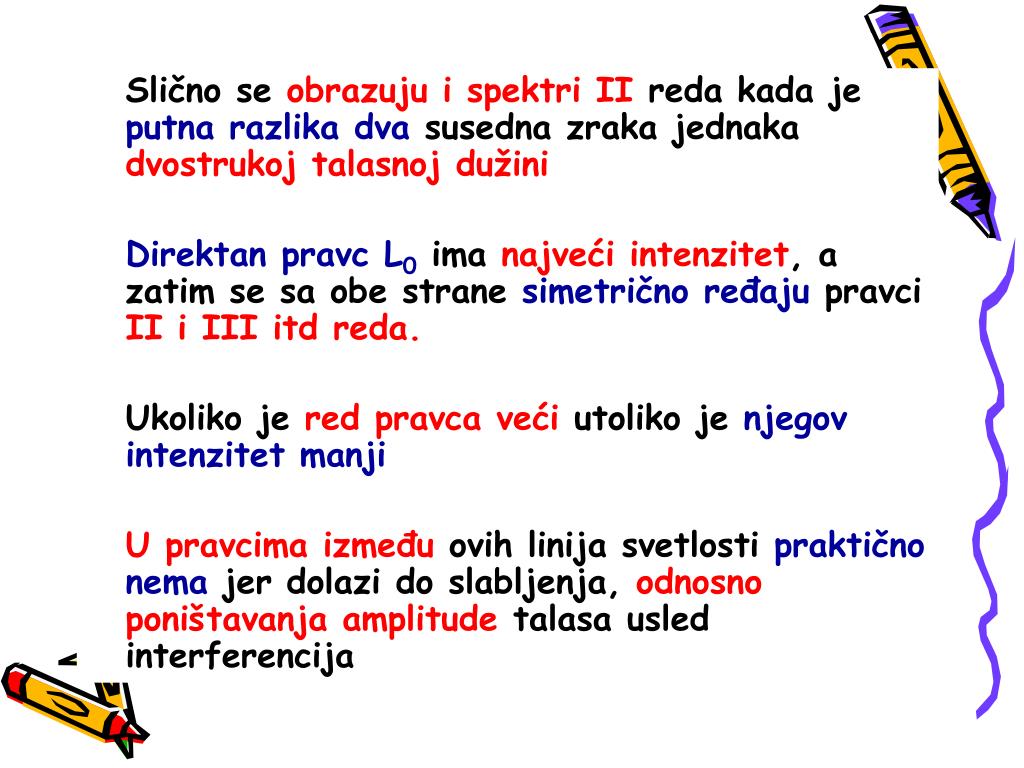

Slično se obrazuju i spektri II reda kada je putna razlika dva susedna zraka jednaka dvostrukoj talasnoj dužini

Direktan pravc L0 ima najveći intenzitet, a zatim se sa obe strane simetrično ređaju pravci II i III itd reda.

Ukoliko je red pravca veći utoliko je njegov intenzitet manji

U pravcima između ovih linija svetlosti praktično nema jer dolazi do slabljenja, odnosno poništavanja amplitude talasa usled interferencija

slide41

KONKAVNE OPTIČKE REŠETKE

Rowland je 1882. konstruisao konkavnu rešetku koja je istovremeno bila i disperzioni elemenat i uređajza fokusiranje

S – izvor zračenja, Re-difrakciona rešetka, FP – fotografska ploča, R-radijus krivine rešetke, r-radijus Rowlandovog kruga

Iz razreza S, divergentni snop zraka pada direktno na rešetku R, koja deluje kaokonkavno ogledalo.

Na njoj se nalazi niz ureza paralelnih sa razrezom S.

slide42
Razmatranja teorije difrakcije na ovoj rešetki su veoma složena, međutim u rezultatu ovog razmatranja dolazi se do zaključka da će se spektar koji daje konkavna rešetka obrazovati, po obimu kruga na kome se nalaze razrez i rešetka

Da bi se dobile oštre linije spektra potrebno je da difrakciona rešetka ima dva puta veći poluprečnik krivine od poluprečnika Rowlandovog kruga, na koji je postavljena fotografska ploča

Nedostatak ove rešetke je dosta veliki astigmatizam (lik je razvučen u pravcu ose)

slide43

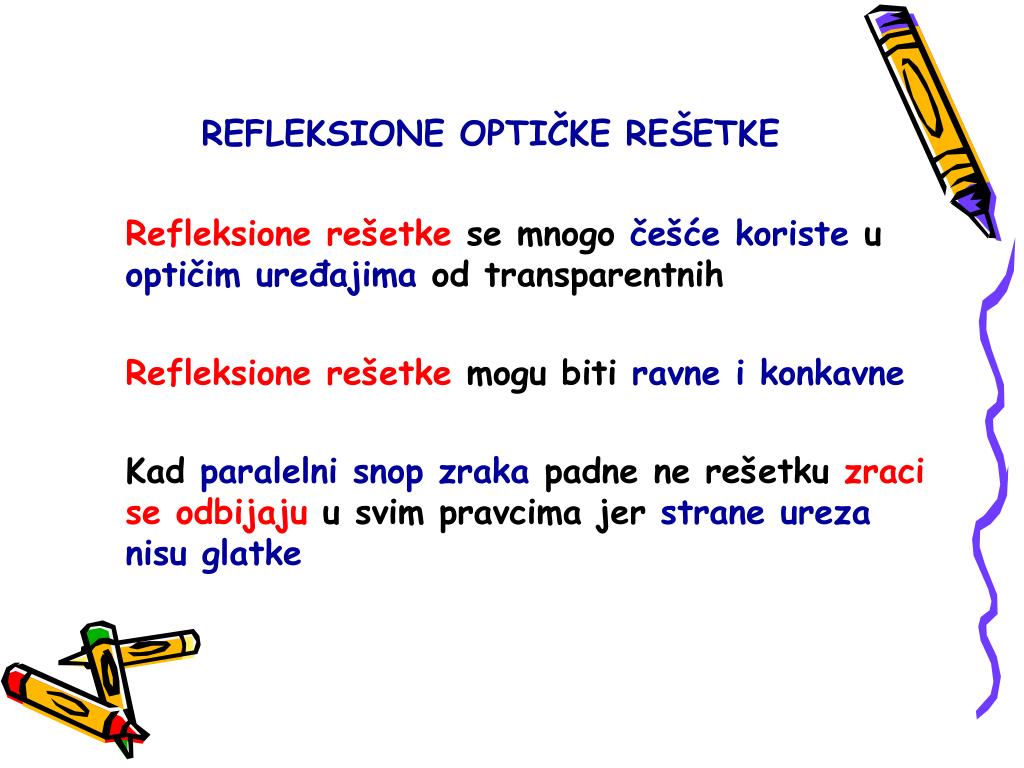

REFLEKSIONE OPTIČKE REŠETKE

Refleksione rešetke se mnogo češće koriste u optičim uređajima od transparentnih

Refleksione rešetke mogu biti ravne i konkavne

Kad paralelni snop zraka padne ne rešetku zraci se odbijaju u svim pravcima jer strane ureza nisu glatke

slide44

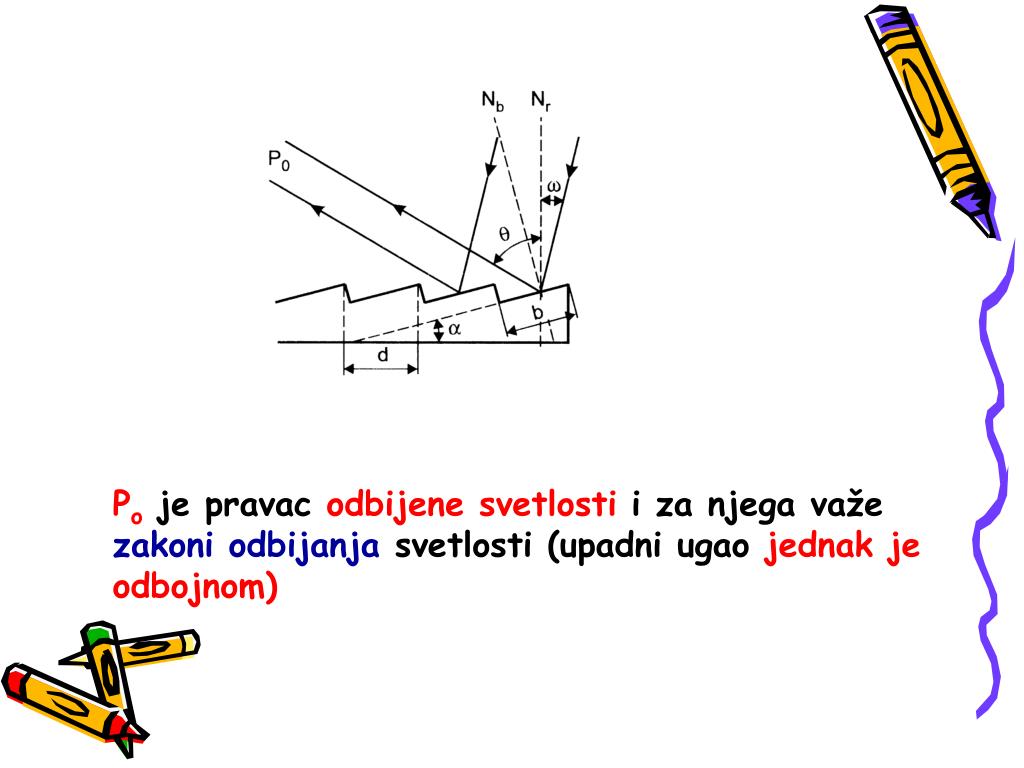

Po je pravac odbijene svetlosti i za njega važe zakoni odbijanja svetlosti (upadni ugao jednak je odbojnom)

slide45

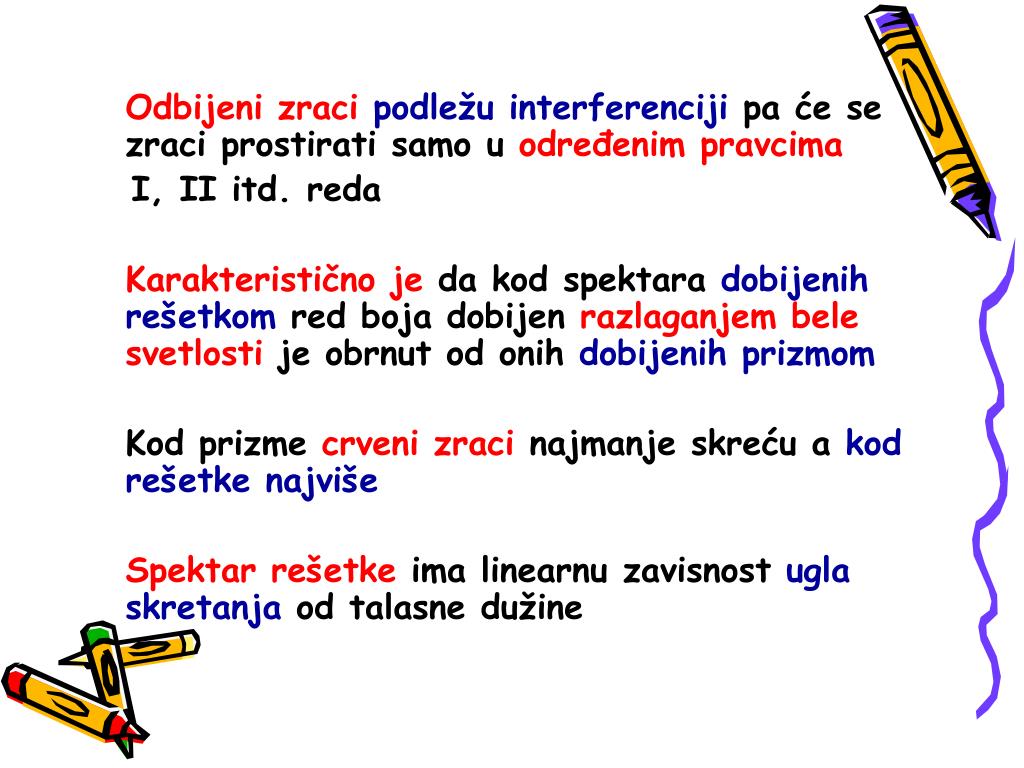

Odbijeni zracipodležu interferenciji pa će se zraci prostirati samo u određenim pravcima

I, II itd. reda

Karakteristično je da kod spektara dobijenih rešetkom red boja dobijen razlaganjem bele svetlosti je obrnut od onih dobijenih prizmom

Kod prizme crveni zraci najmanje skreću a kod rešetke najviše

Spektar rešetke ima linearnu zavisnost ugla skretanja od talasne dužine

slide46

Druga karakteristika po kojoj se spektar optičke rešetke pazlikuje od spektra prizme je linearna zavisnost ugla skretanja od talasne dužine, jer je ugao skretanja direktno srazmeran talasnoj dužini.
