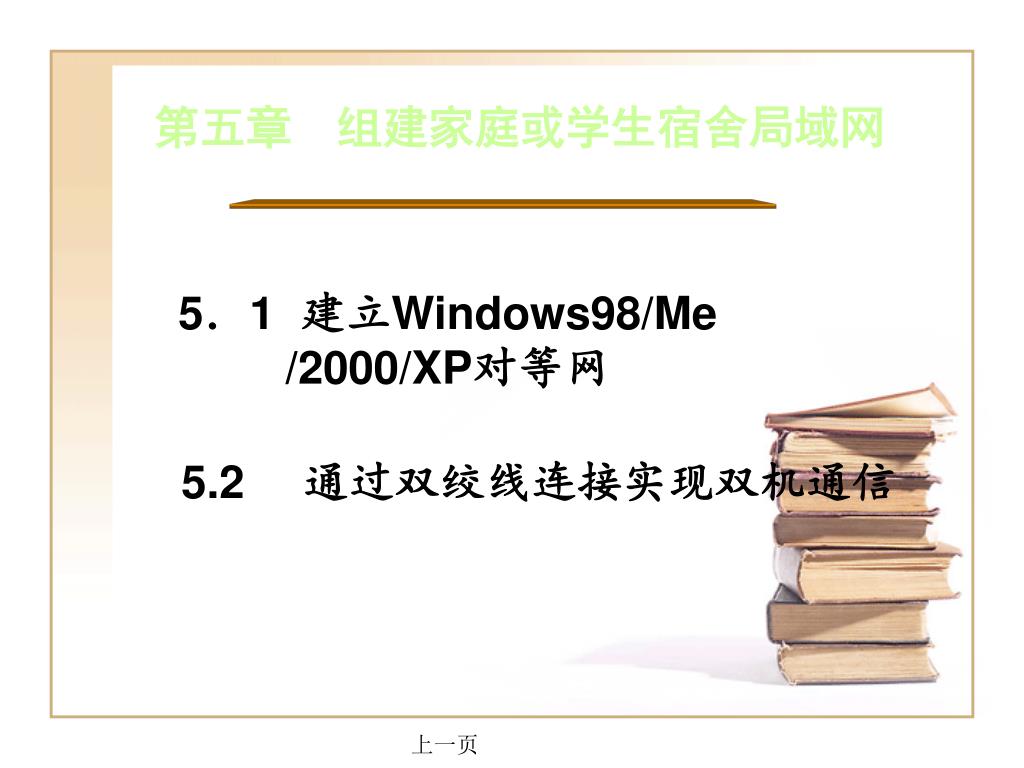

  1. 第五章　组建家庭或学生宿舍局域网 5．1 建立Windows98/Me /2000/XP对等网 5.2　 通过双绞线连接实现双机通信 上一页

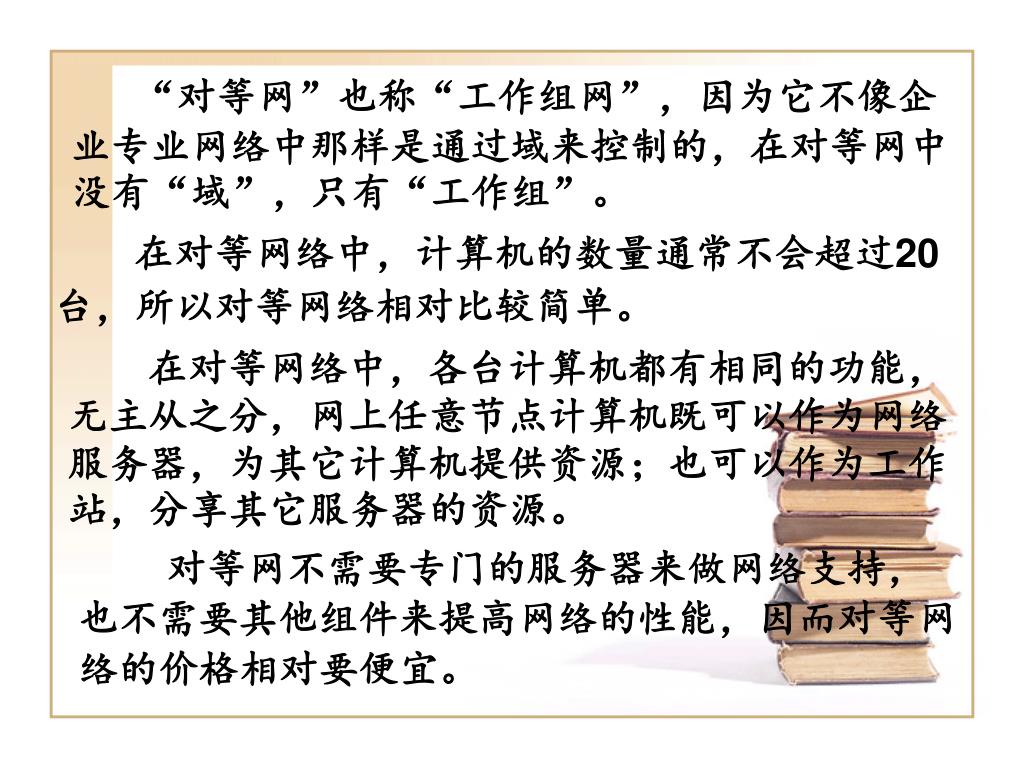

  2. “对等网”也称“工作组网”，因为它不像企业专业网络中那样是通过域来控制的，在对等网中没有“域”，只有“工作组”。 　　在对等网络中，计算机的数量通常不会超过20台，所以对等网络相对比较简单。 　　在对等网络中，各台计算机都有相同的功能，无主从之分，网上任意节点计算机既可以作为网络服务器，为其它计算机提供资源；也可以作为工作站，分享其它服务器的资源。 对等网不需要专门的服务器来做网络支持，也不需要其他组件来提高网络的性能，因而对等网络的价格相对要便宜。

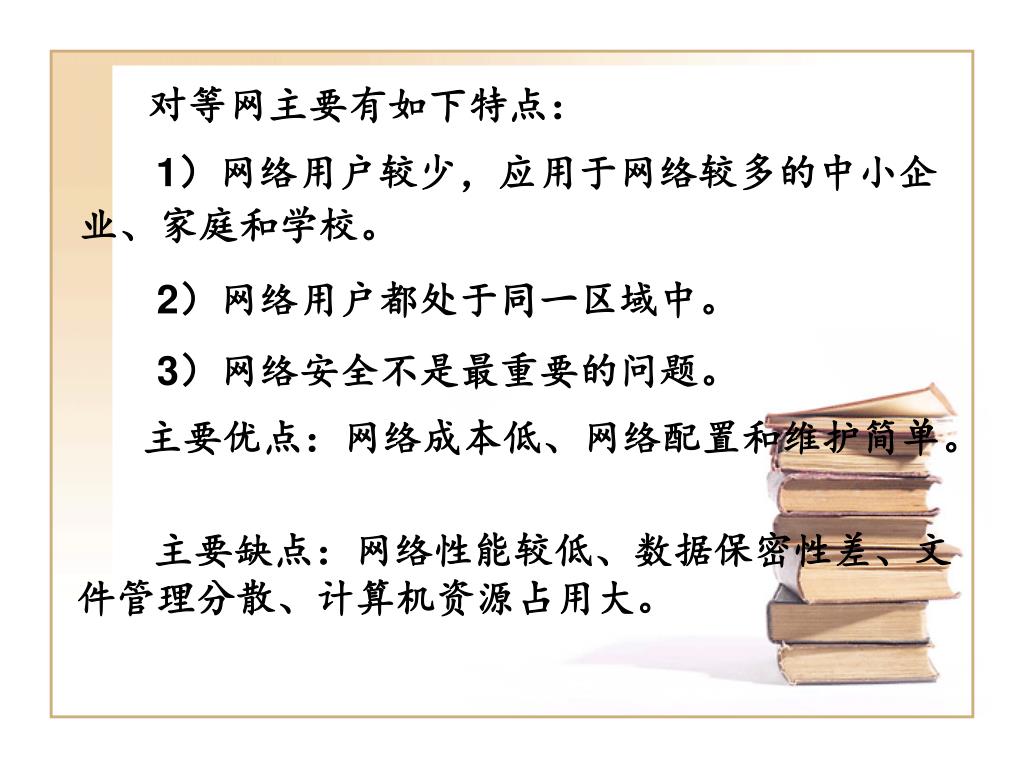

  3. 对等网主要有如下特点： 1）网络用户较少，应用于网络较多的中小企业、家庭和学校。 2）网络用户都处于同一区域中。 3）网络安全不是最重要的问题。 　　主要优点：网络成本低、网络配置和维护简单。 主要缺点：网络性能较低、数据保密性差、文件管理分散、计算机资源占用大。

  4. 5．1．1 对等网结构 对等网也因其规模和传输介质类型的不同，其实现的方式也有多种。 1．两台机的对等网 　　在传输介质方面可采用双绞线，同轴电缆及串、并行电缆。 最常用的是双绞线加双网卡方式。 2．三台机的对等网 1）采用双网卡网桥方式：其中一台计算机上安装两块网卡，另外两台计算机各安装一块网卡，然后用双绞线连接起来，再进行有关的系统配置即可。

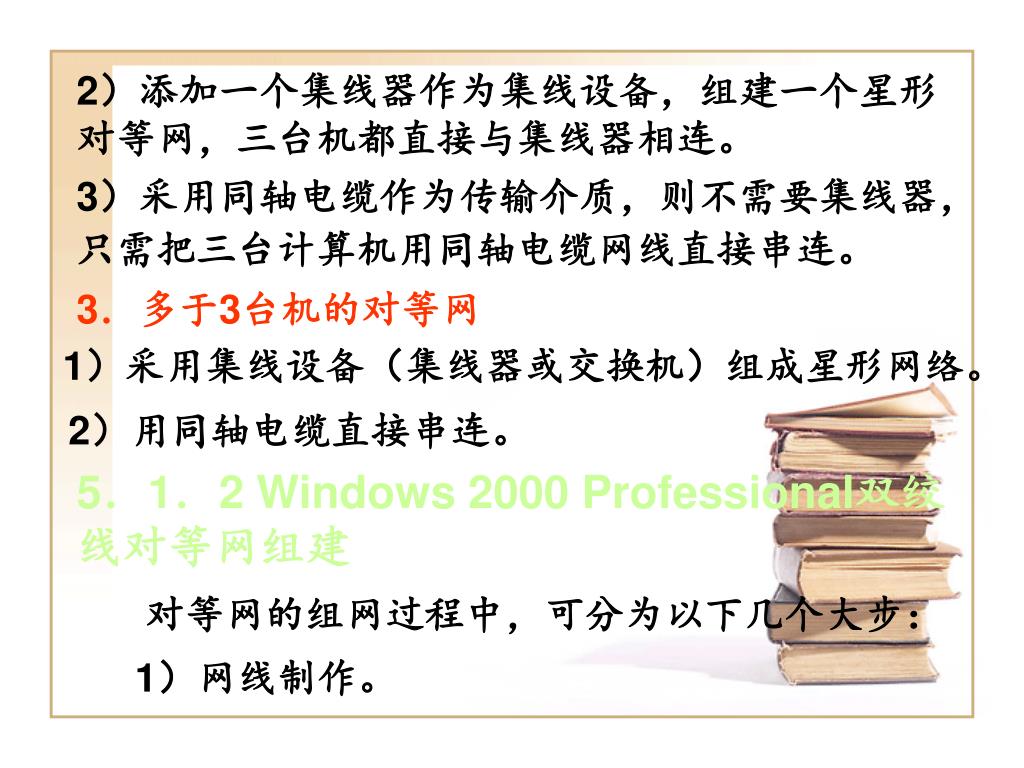

  5. 2）添加一个集线器作为集线设备，组建一个星形对等网，三台机都直接与集线器相连。 3）采用同轴电缆作为传输介质，则不需要集线器，只需把三台计算机用同轴电缆网线直接串连。 3．多于3台机的对等网 1）采用集线设备（集线器或交换机）组成星形网络。 2）用同轴电缆直接串连。 5．1．2 Windows 2000 Professional双绞线对等网组建 对等网的组网过程中，可分为以下几个大步： 1）网线制作。

  6. 2）网卡的硬件安装。 3）网卡的连接。 4）网卡驱动程序的安装与系统配置。 　　最重要、最复杂的是网卡驱动程序的安装与系统配置。 1．网线的制作及连接 1)直通法制作四条五类（或超五类）双绞线。 2)准备四块PCI总线接口、10／100Mbps自适应的RJ－45以太网卡。 3)把四块网卡分别插入到计算机空余PCI插槽中，然后用螺钉固定在机箱上。

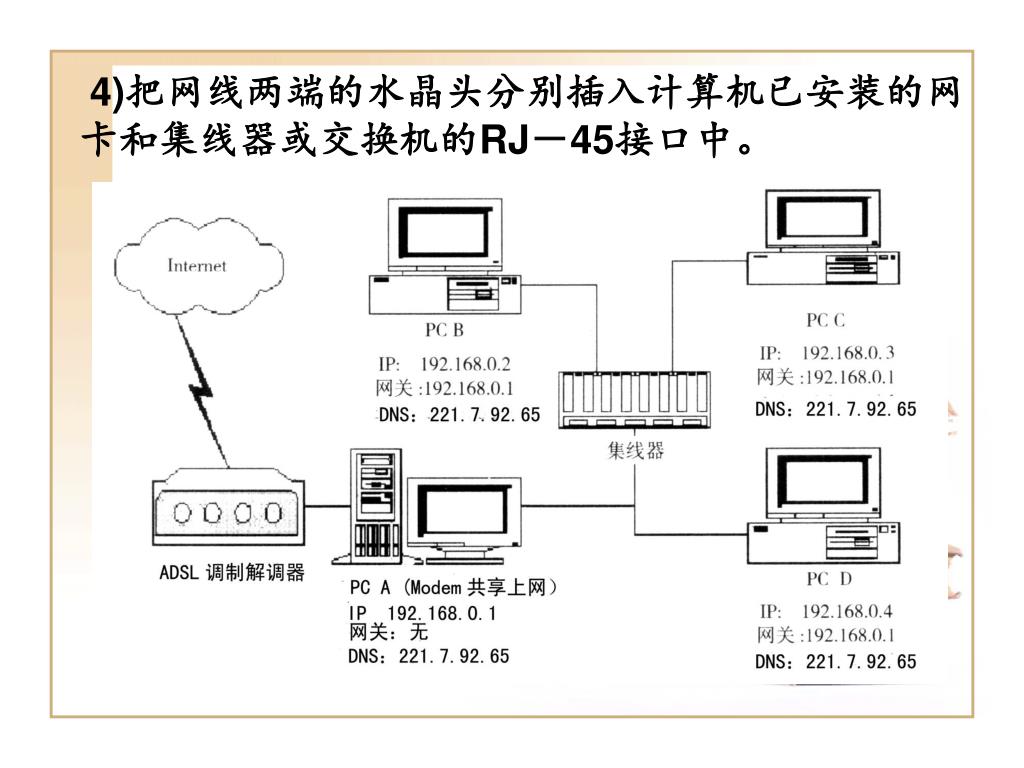

  7. 4)把网线两端的水晶头分别插入计算机已安装的网卡和集线器或交换机的RJ－45接口中。4)把网线两端的水晶头分别插入计算机已安装的网卡和集线器或交换机的RJ－45接口中。

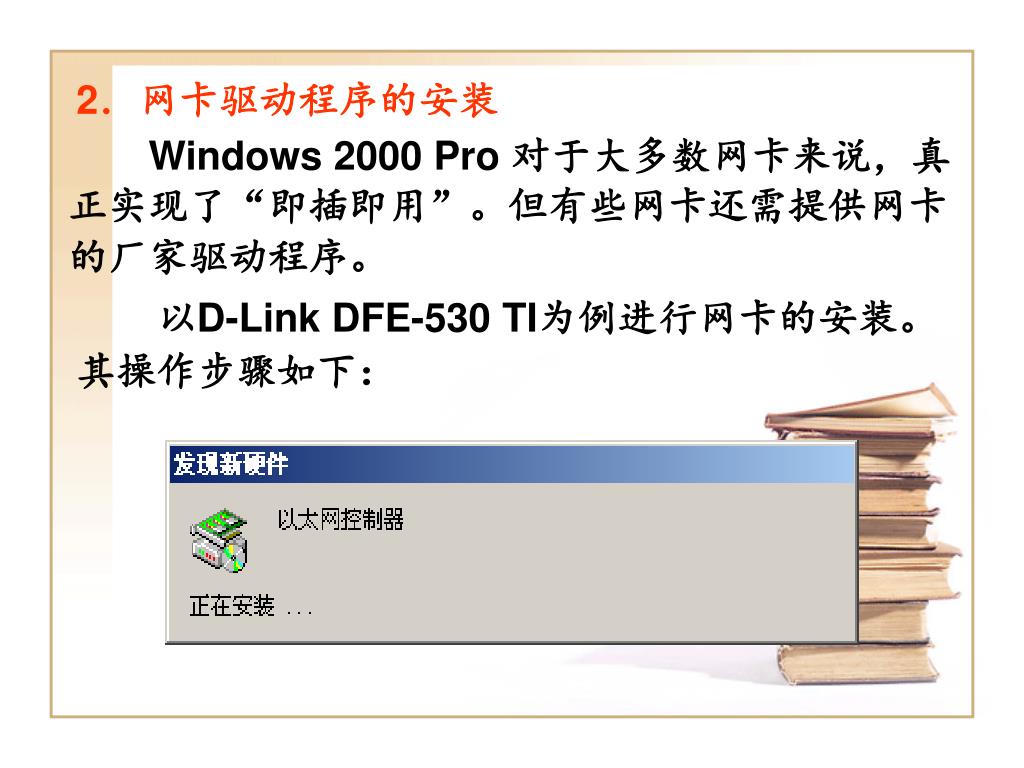

  8. 2．网卡驱动程序的安装 Windows 2000 Pro 对于大多数网卡来说，真正实现了“即插即用”。但有些网卡还需提供网卡的厂家驱动程序。 　　以D-Link DFE-530 TI为例进行网卡的安装。其操作步骤如下：

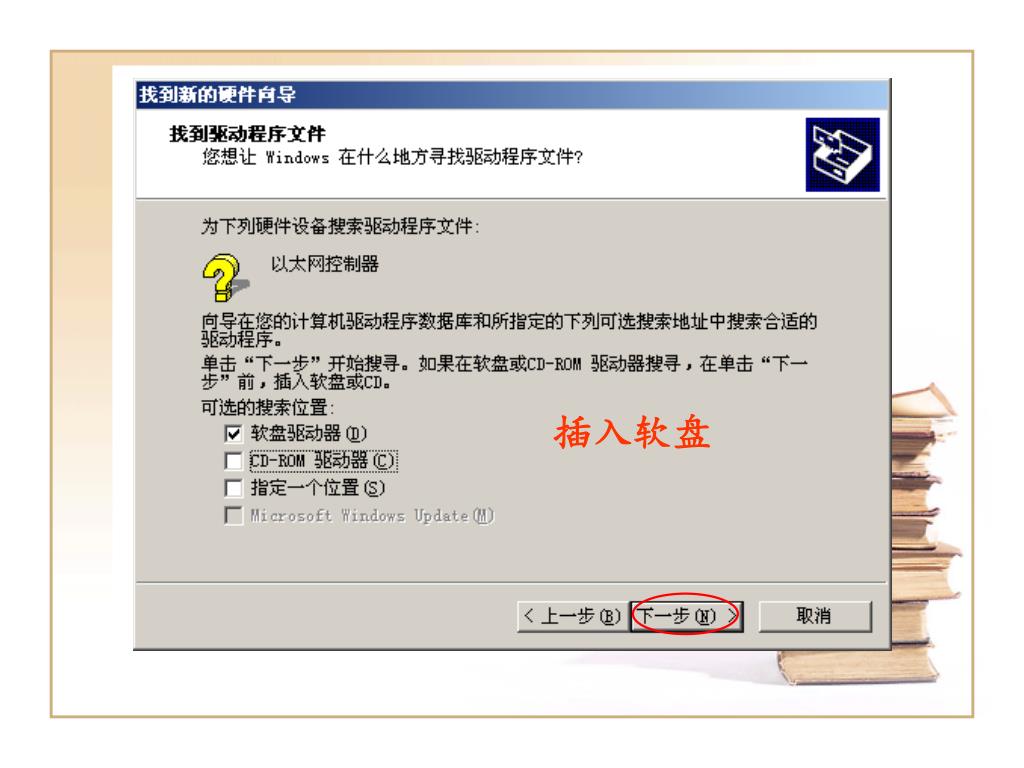

  9. 插入软盘

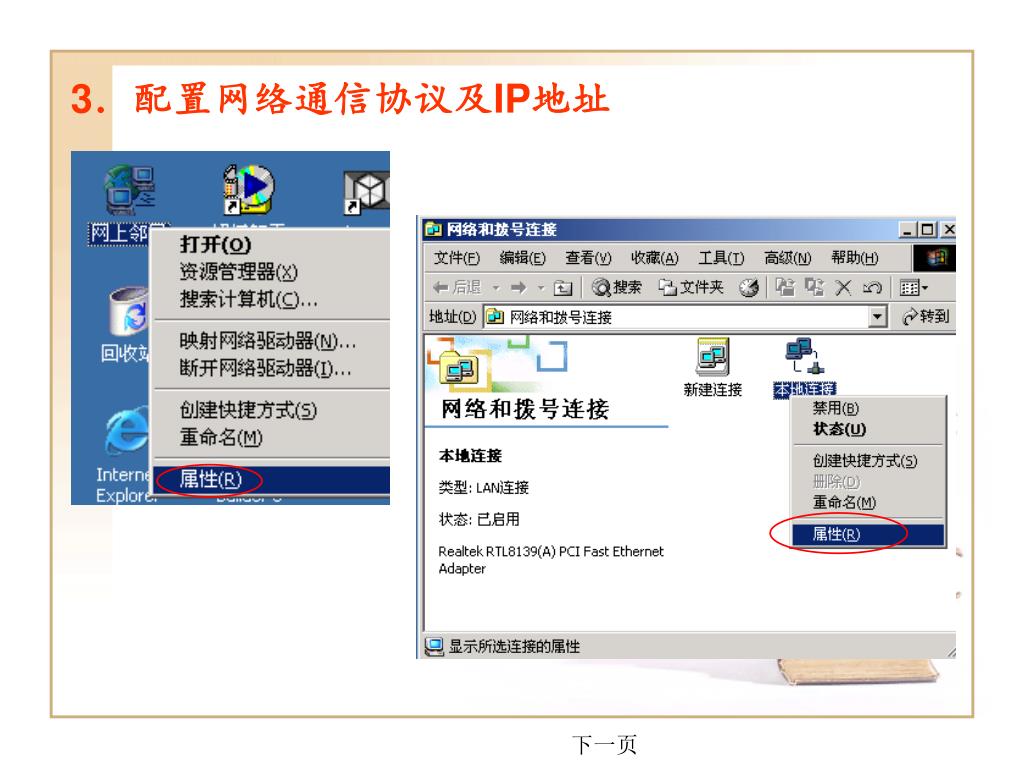

  10. 3．配置网络通信协议及IP地址 下一页

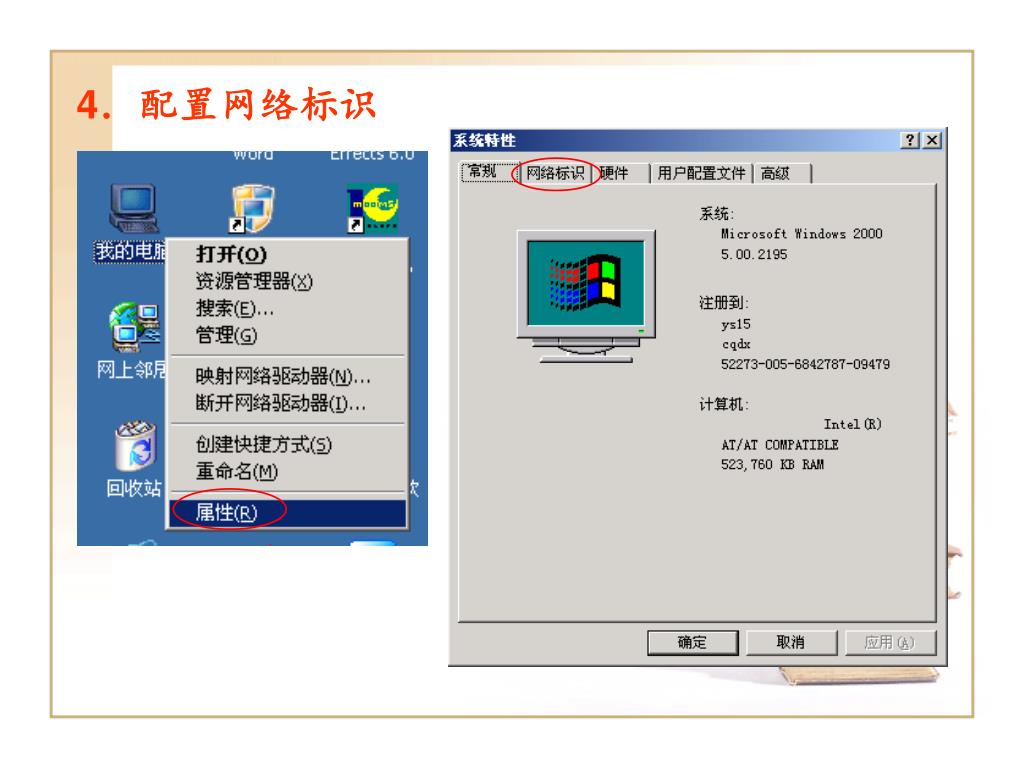

  11. 4．配置网络标识

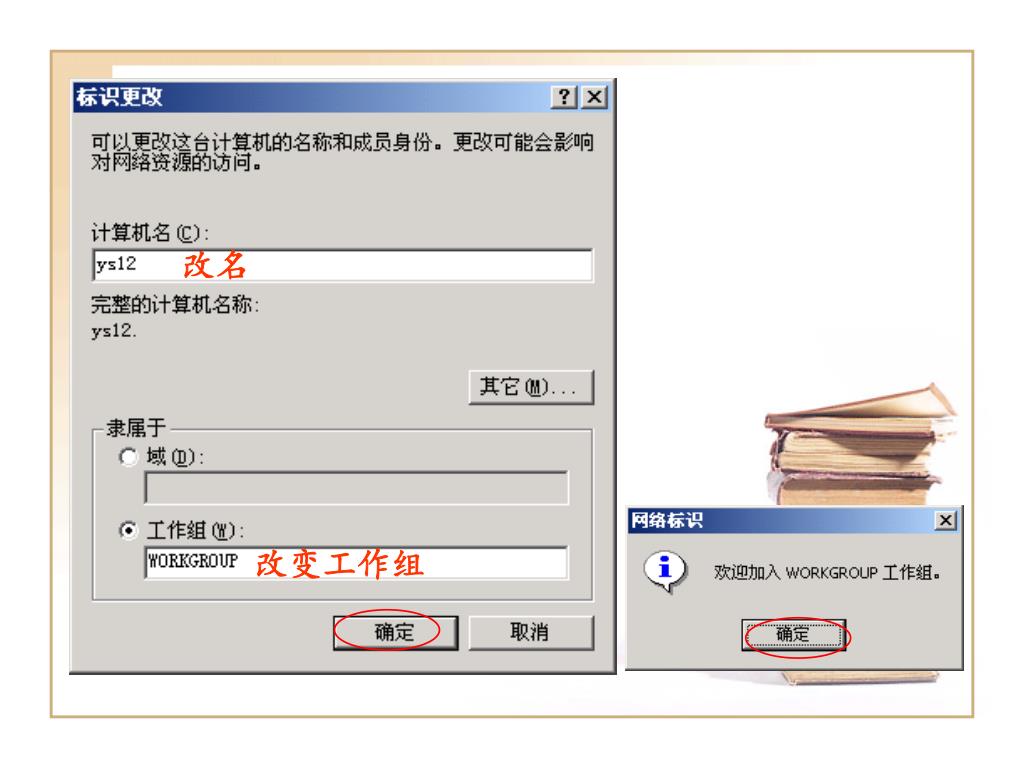

  12. 改名 改变工作组

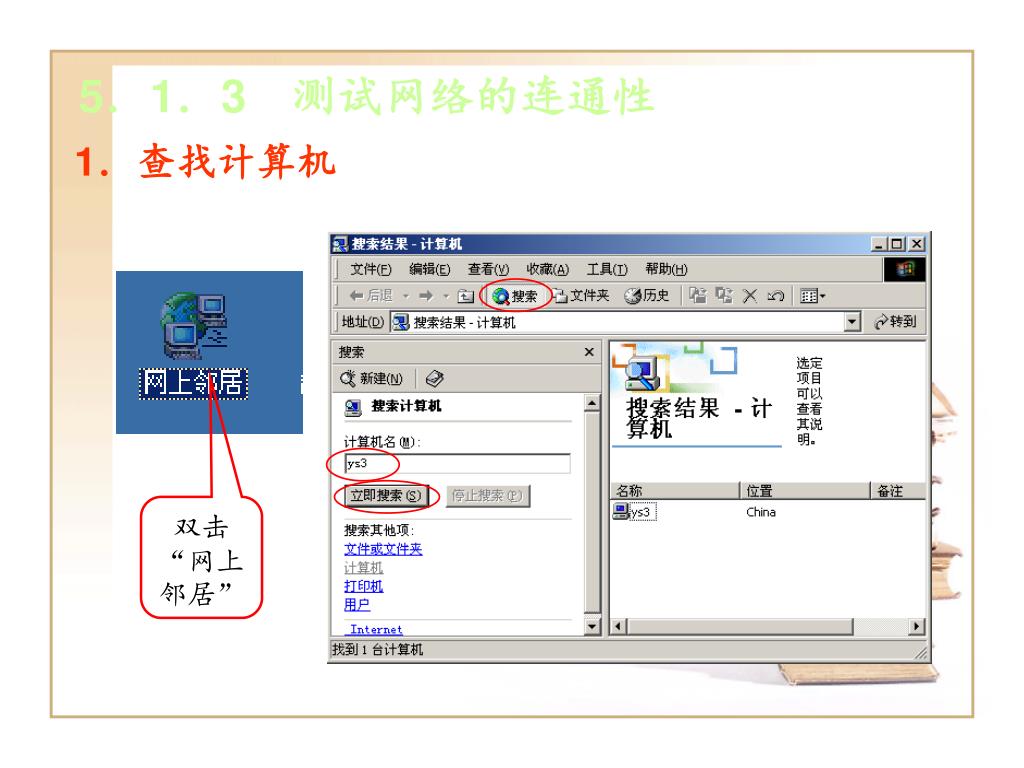

  13. 5．1．3　测试网络的连通性 1．查找计算机 双击“网上邻居”

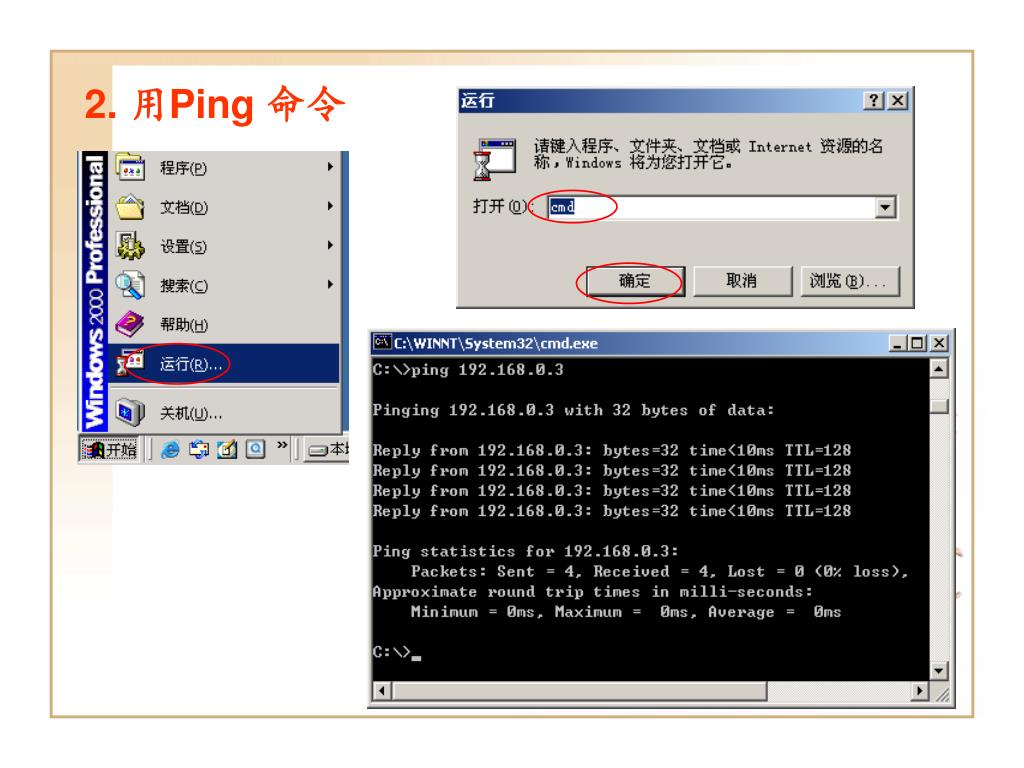

  14. 2. 用Ping 命令

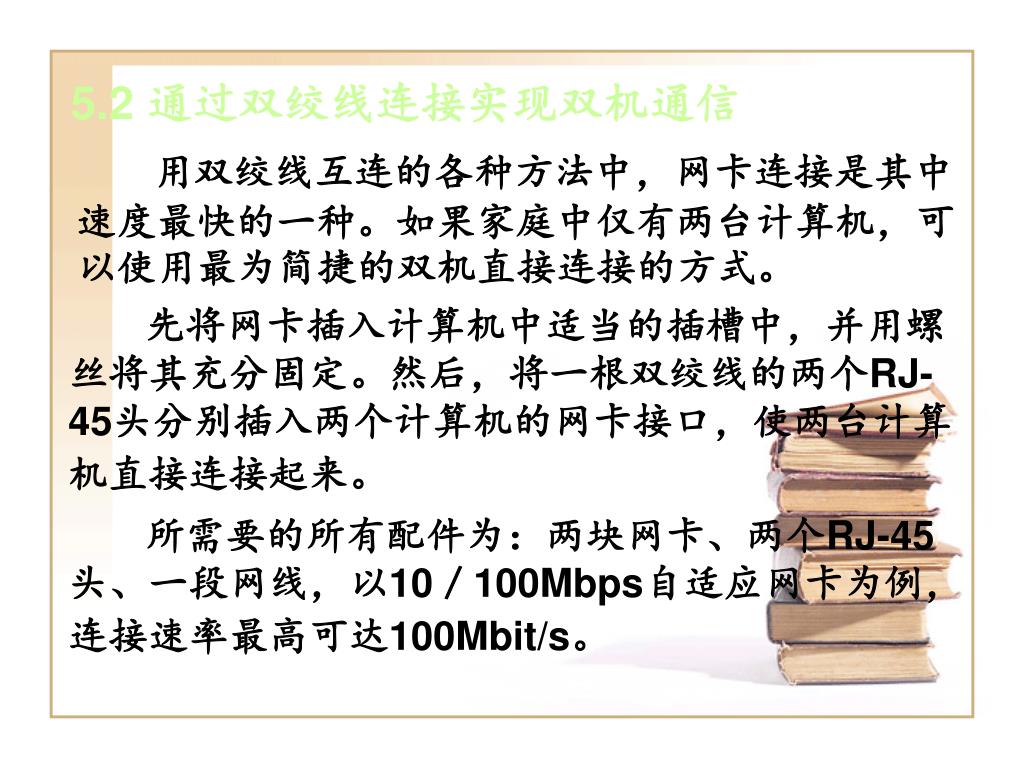

  15. 5.2 通过双绞线连接实现双机通信 用双绞线互连的各种方法中，网卡连接是其中速度最快的一种。如果家庭中仅有两台计算机，可以使用最为简捷的双机直接连接的方式。 先将网卡插入计算机中适当的插槽中，并用螺丝将其充分固定。然后，将一根双绞线的两个RJ-45头分别插入两个计算机的网卡接口，使两台计算机直接连接起来。 所需要的所有配件为：两块网卡、两个RJ-45头、一段网线，以10／100Mbps自适应网卡为例，连接速率最高可达100Mbit/s。

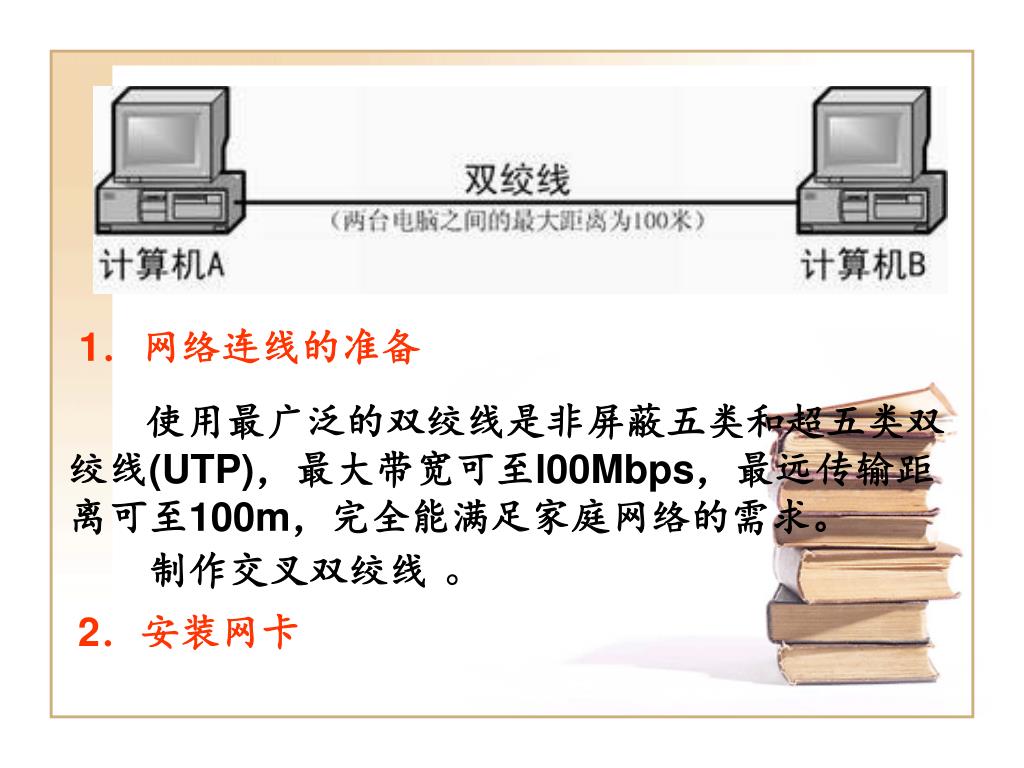

  16. 1．网络连线的准备 使用最广泛的双绞线是非屏蔽五类和超五类双绞线(UTP)，最大带宽可至l00Mbps，最远传输距离可至100m，完全能满足家庭网络的需求。 　　制作交叉双绞线 。 2．安装网卡

  17. 　　网卡的安装比较简单，只需将其插入主板对应的插槽。然后在Windows98/Me/2000/Xp等操作系统中安装驱动程序即可。　　网卡的安装比较简单，只需将其插入主板对应的插槽。然后在Windows98/Me/2000/Xp等操作系统中安装驱动程序即可。 3.连接计算机 　　使用交叉双绞线，只需将RJ－45头插入网卡的接口， 就可以将两台计算机连接起来。

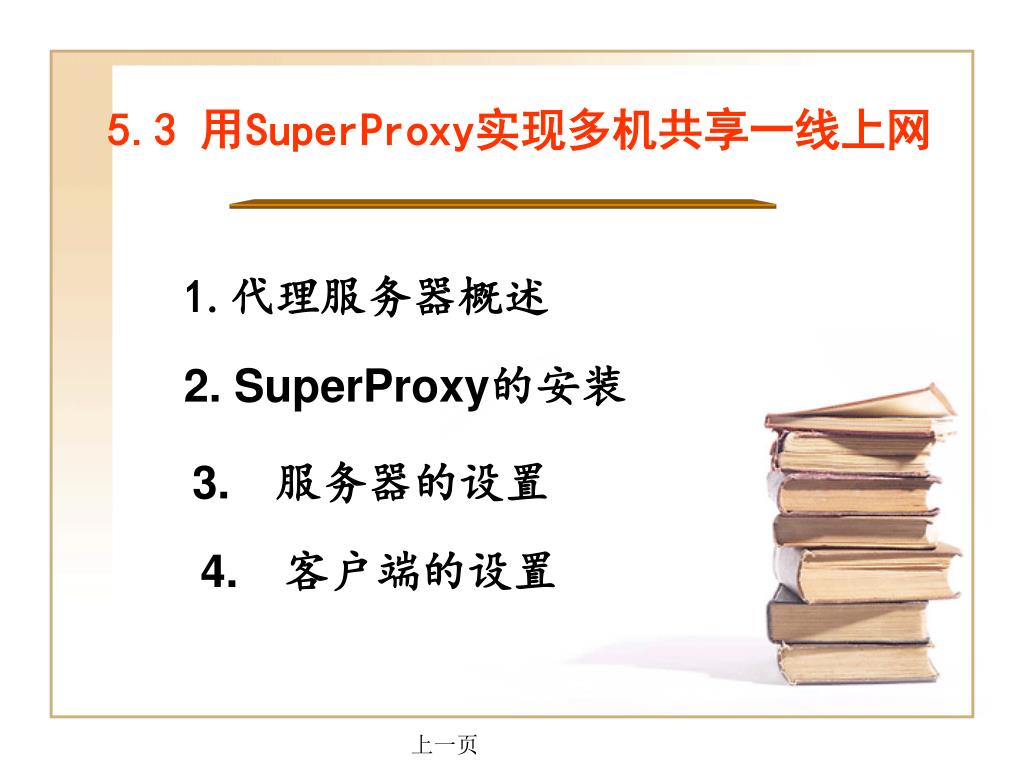

  18. 5.3 用SuperProxy实现多机共享一线上网 1.代理服务器概述 2. SuperProxy的安装 3.　服务器的设置 4.　客户端的设置 上一页

  19. 5．3．1 代理服务器概述 Intranet与Internet网络互连主要有两大类：一是各台计算机申请独立的IP地址；二是Intranet的多台计算机公用一个IP地址。 Proxy Server的工作原理是：当客户在浏览器中设置好Proxy Server后，使用浏览器访问所有WWW站点的请求都不会直接发给目的主机，而是先发给代理服务器，代理服务器接受了客户的请求以后，由代理服务器向目的主机发出请求，并接受目的主机的数据，存于代理服务器的硬盘中，然后再由代理服务器将客户要求的数据发给客户。

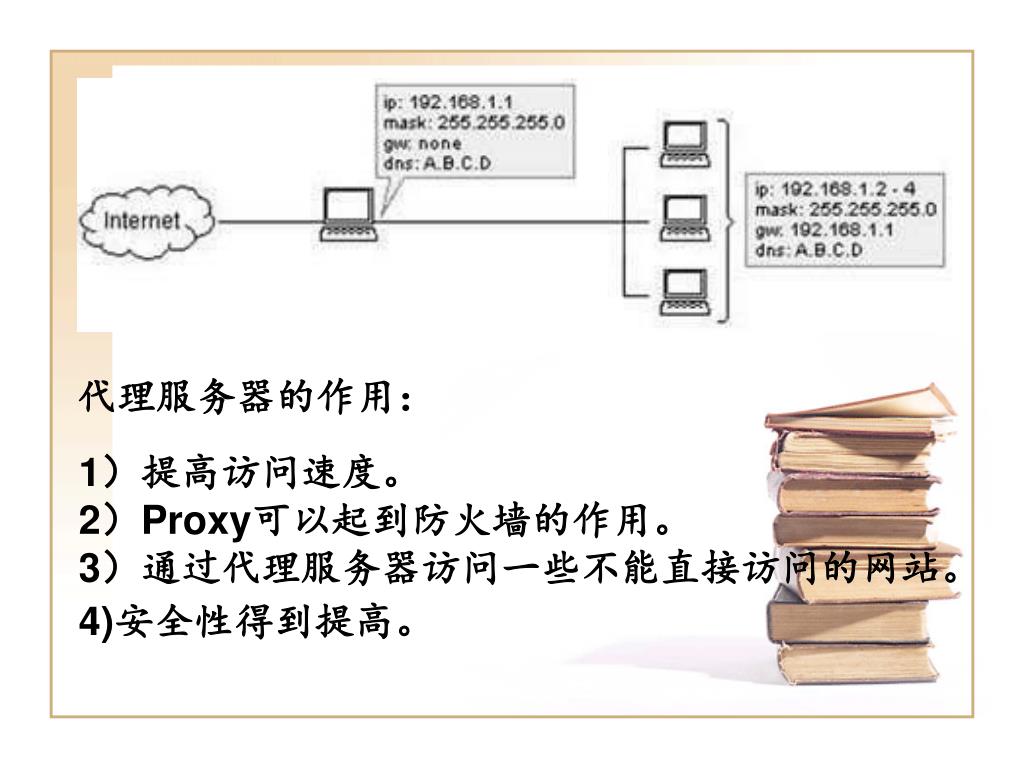

  20. 代理服务器的作用： 1）提高访问速度。 2）Proxy可以起到防火墙的作用。 3）通过代理服务器访问一些不能直接访问的网站。 4)安全性得到提高。

  21. 在代理服务器中应安装两块网卡，其中—块网卡与Internet相连，其地址是真实IP地址。另一块网卡用于与Intranet内部各客户机相连，并由它给每个客户机分配—个虚拟地址，实现客户机与Internet的间接连接。 代理服务器网卡的设置： 给直接与Internet相连的网卡设置真实的IP地址，由网络供应商提供。 　　给与Intranet相连的网卡设置虚拟IP地址。例如192．168．0．1，子网掩码255．255．255。0，网关不设置。

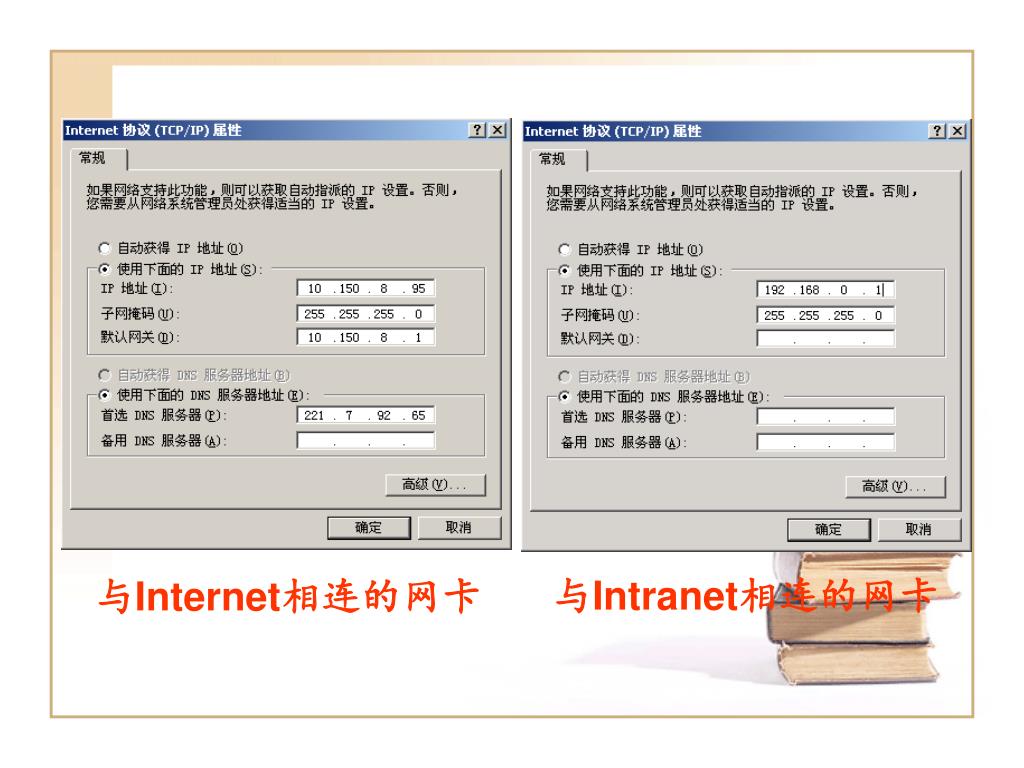

  22. 与Intranet相连的网卡 与Internet相连的网卡

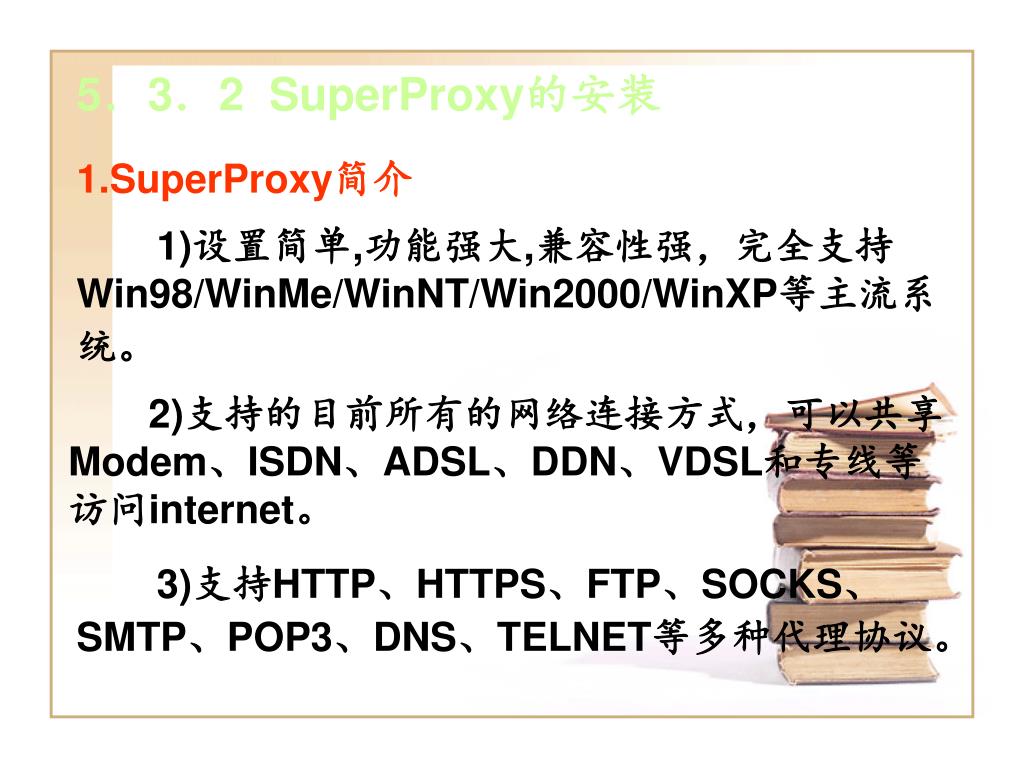

  23. 5．3．2 SuperProxy的安装 1.SuperProxy简介 1)设置简单,功能强大,兼容性强，完全支持Win98/WinMe/WinNT/Win2000/WinXP等主流系统。 2)支持的目前所有的网络连接方式，可以共享Modem、ISDN、ADSL、DDN、VDSL和专线等访问internet。 3)支持HTTP、HTTPS、FTP、SOCKS、SMTP、POP3、DNS、TELNET等多种代理协议。

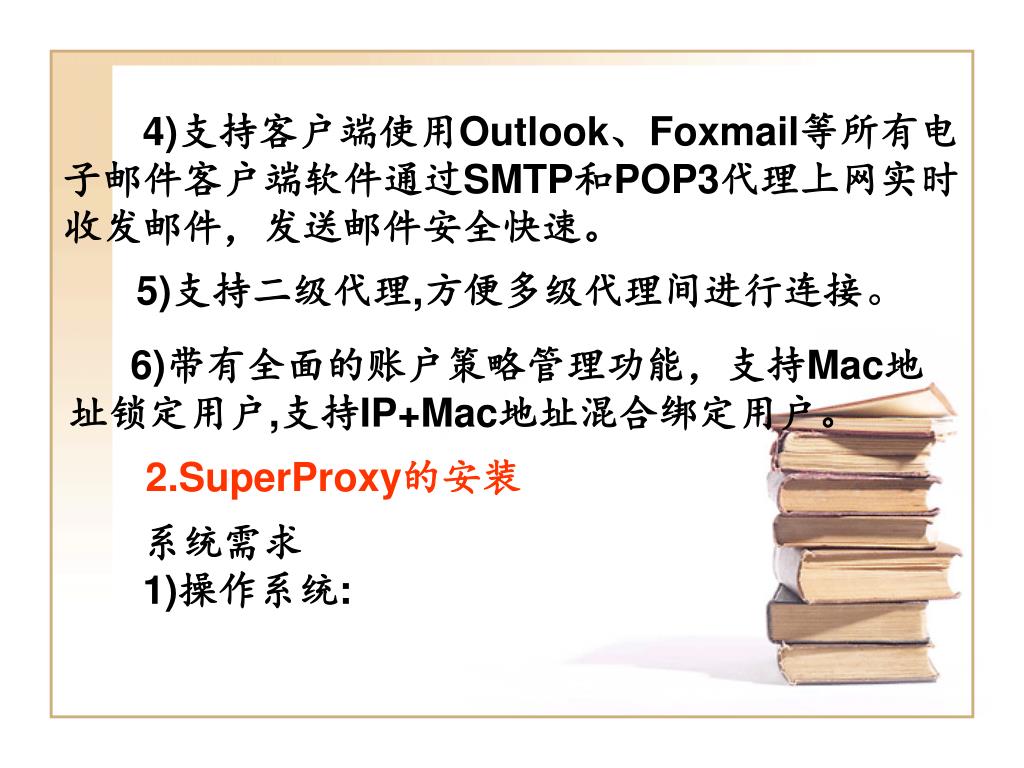

  24. 4)支持客户端使用Outlook、Foxmail等所有电子邮件客户端软件通过SMTP和POP3代理上网实时收发邮件，发送邮件安全快速。4)支持客户端使用Outlook、Foxmail等所有电子邮件客户端软件通过SMTP和POP3代理上网实时收发邮件，发送邮件安全快速。 5)支持二级代理,方便多级代理间进行连接。 6)带有全面的账户策略管理功能，支持Mac地址锁定用户,支持IP+Mac地址混合绑定用户。 2.SuperProxy的安装 系统需求 1)操作系统:

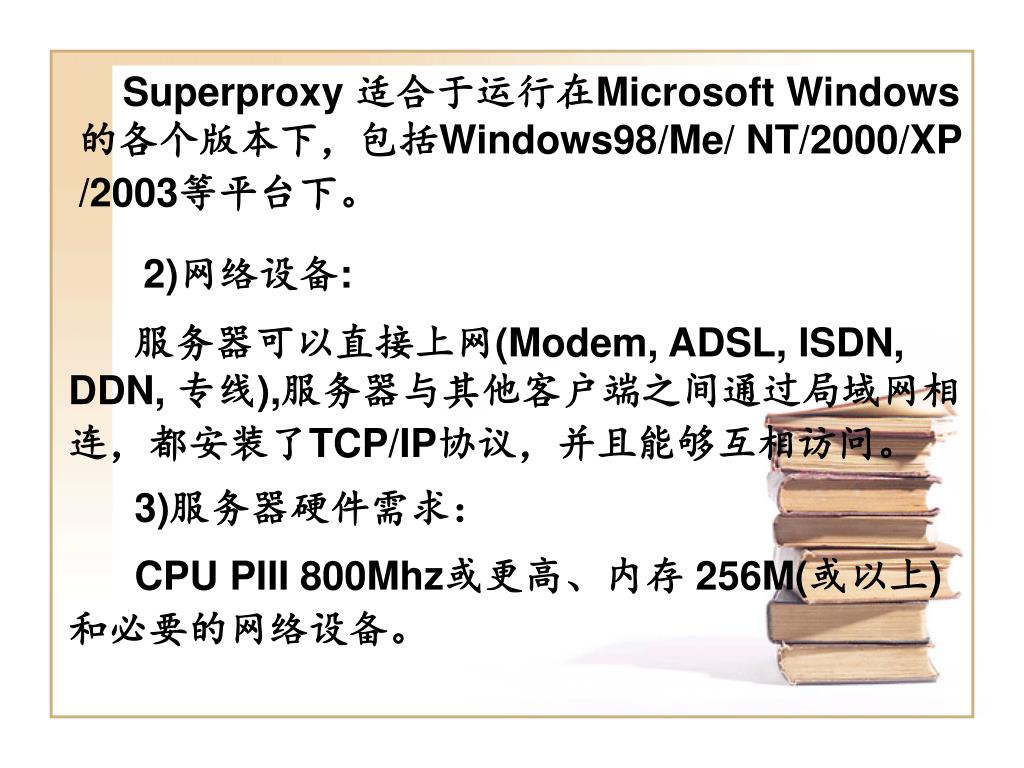

  25. Superproxy 适合于运行在Microsoft Windows 的各个版本下，包括Windows98/Me/ NT/2000/XP /2003等平台下。 2)网络设备: 服务器可以直接上网(Modem, ADSL, ISDN, DDN, 专线),服务器与其他客户端之间通过局域网相连，都安装了TCP/IP协议，并且能够互相访问。 3)服务器硬件需求： CPU PIII 800Mhz或更高、内存 256M(或以上)和必要的网络设备。

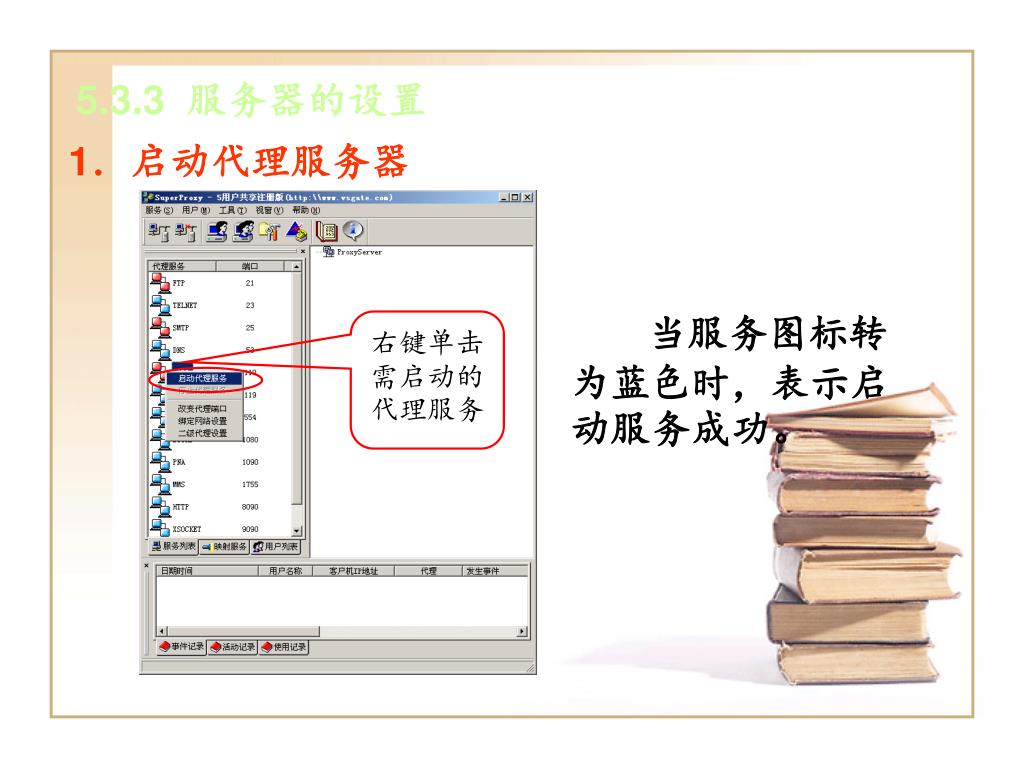

  26. 5.3.3 服务器的设置 1．启动代理服务器 当服务图标转为蓝色时，表示启动服务成功。 右键单击需启动的代理服务

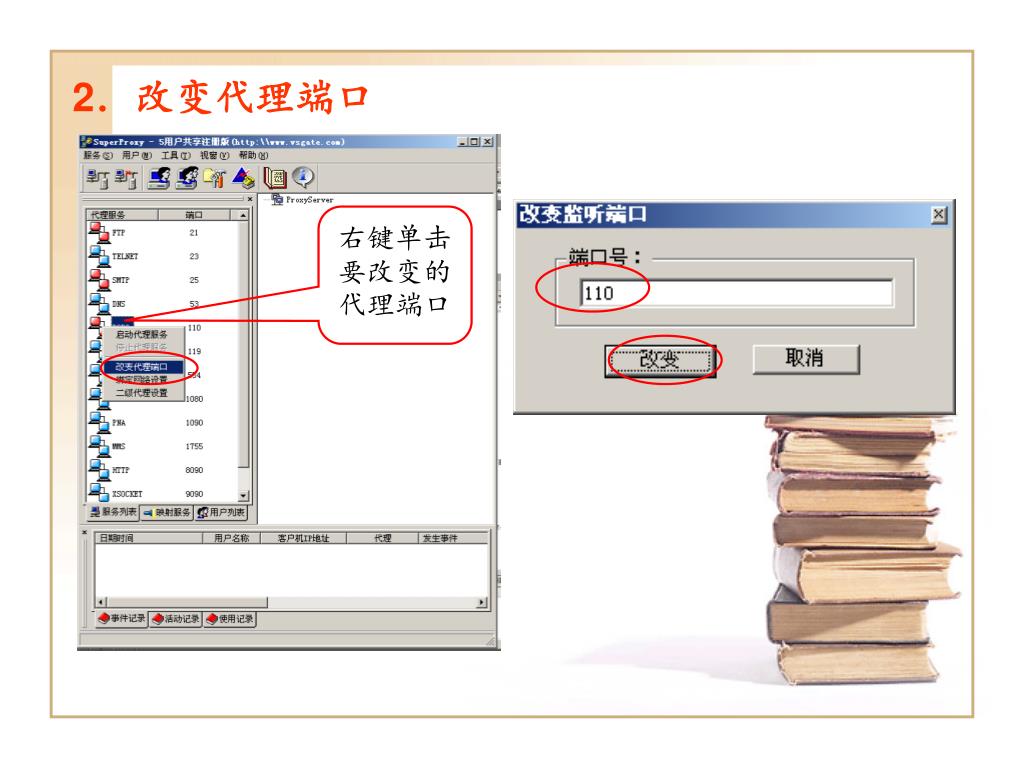

  27. 2．改变代理端口 右键单击要改变的代理端口

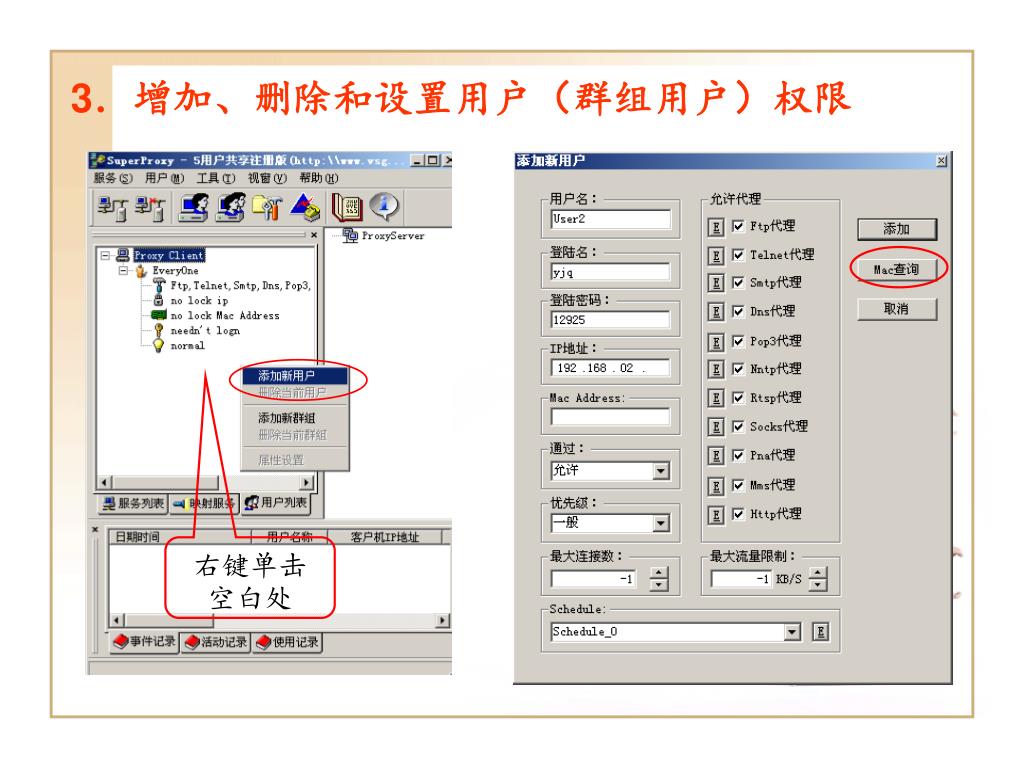

  28. 3．增加、删除和设置用户（群组用户）权限 右键单击空白处

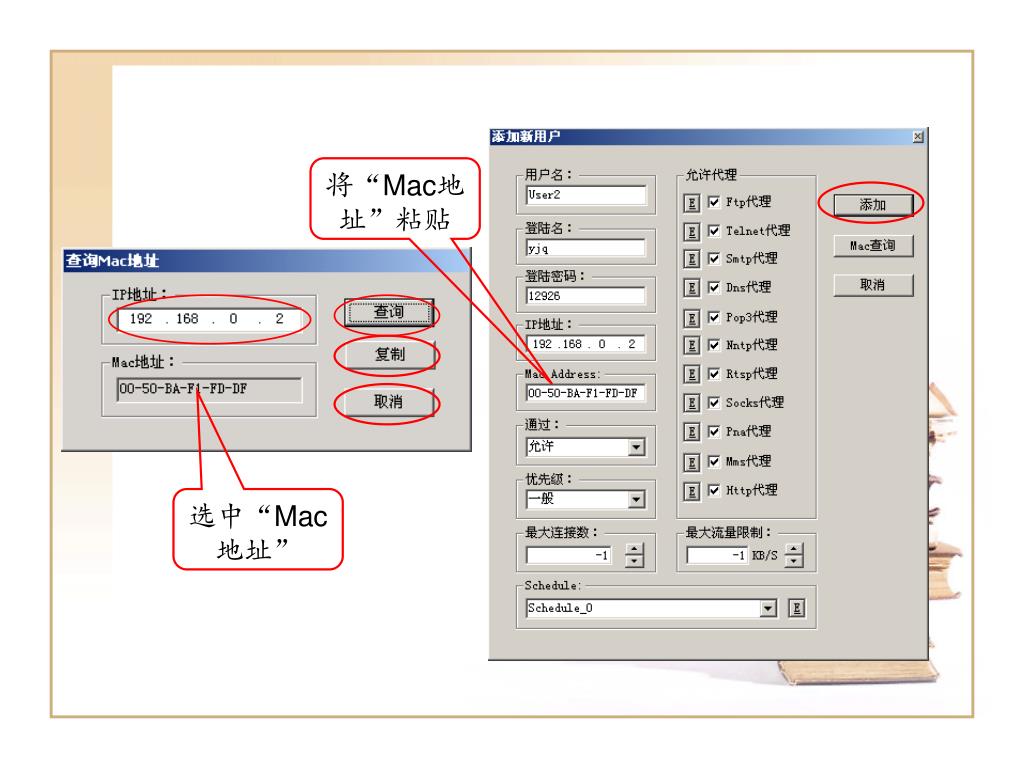

  29. 将“Mac地址”粘贴 选中“Mac地址”

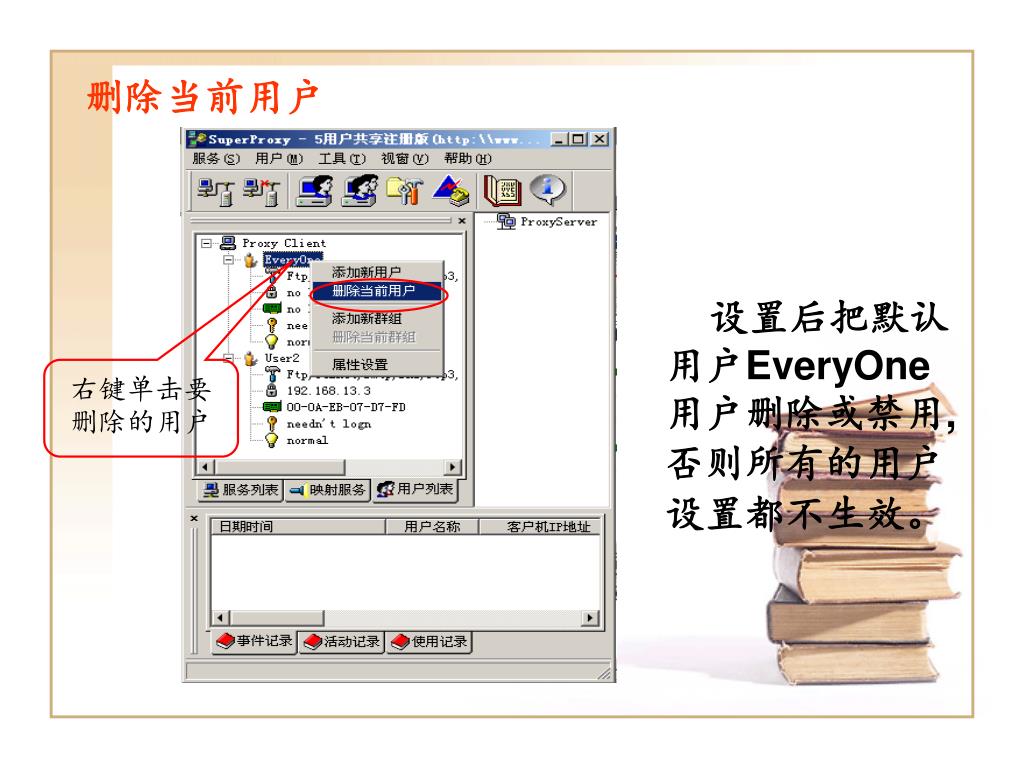

  30. 删除当前用户 设置后把默认用户EveryOne用户删除或禁用,否则所有的用户设置都不生效。 右键单击要删除的用户

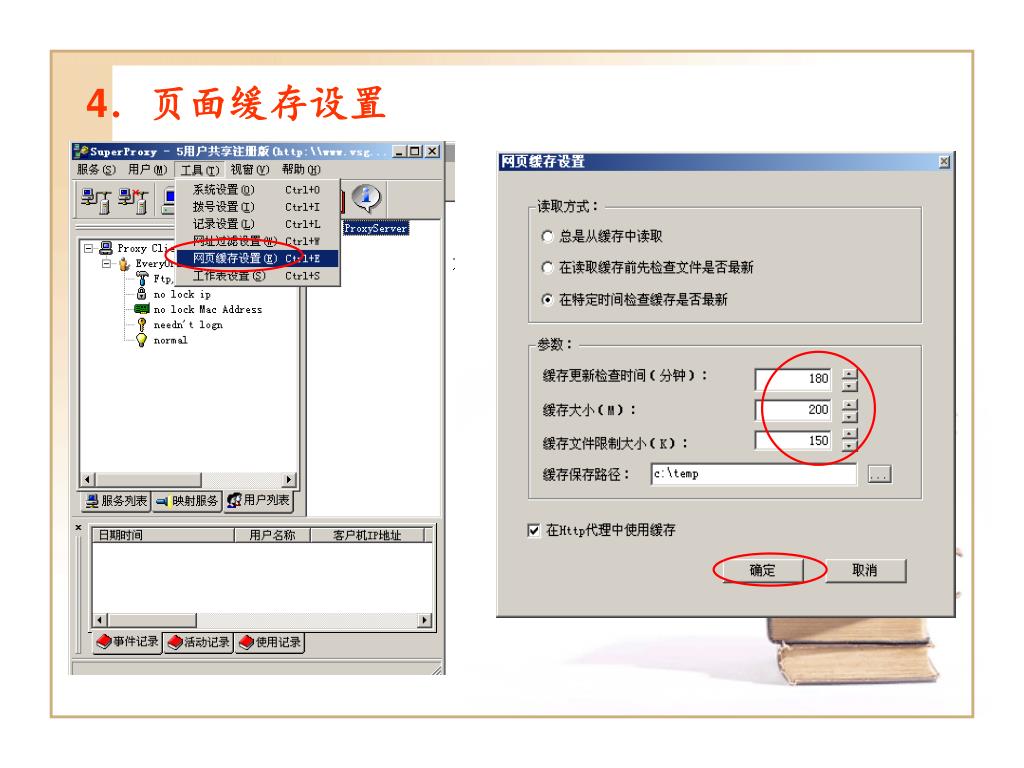

  31. 4．页面缓存设置

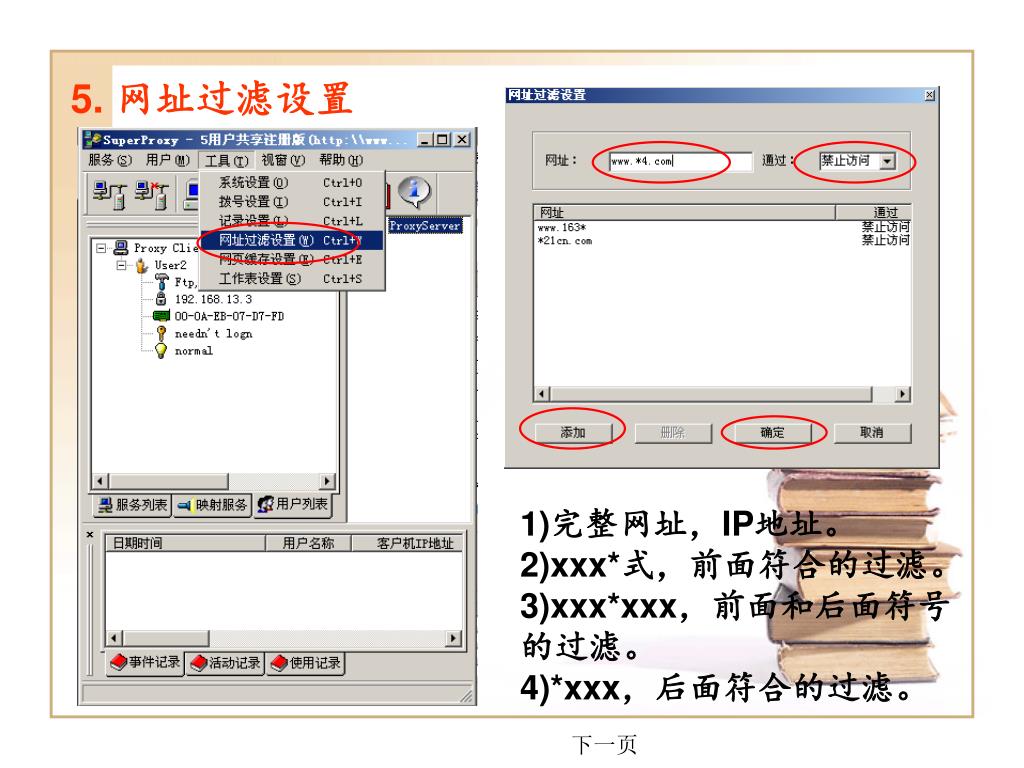

  32. 5. 网址过滤设置 1)完整网址，IP地址。 2)xxx*式，前面符合的过滤。 3)xxx*xxx，前面和后面符号 的过滤。 4)*xxx，后面符合的过滤。 下一页

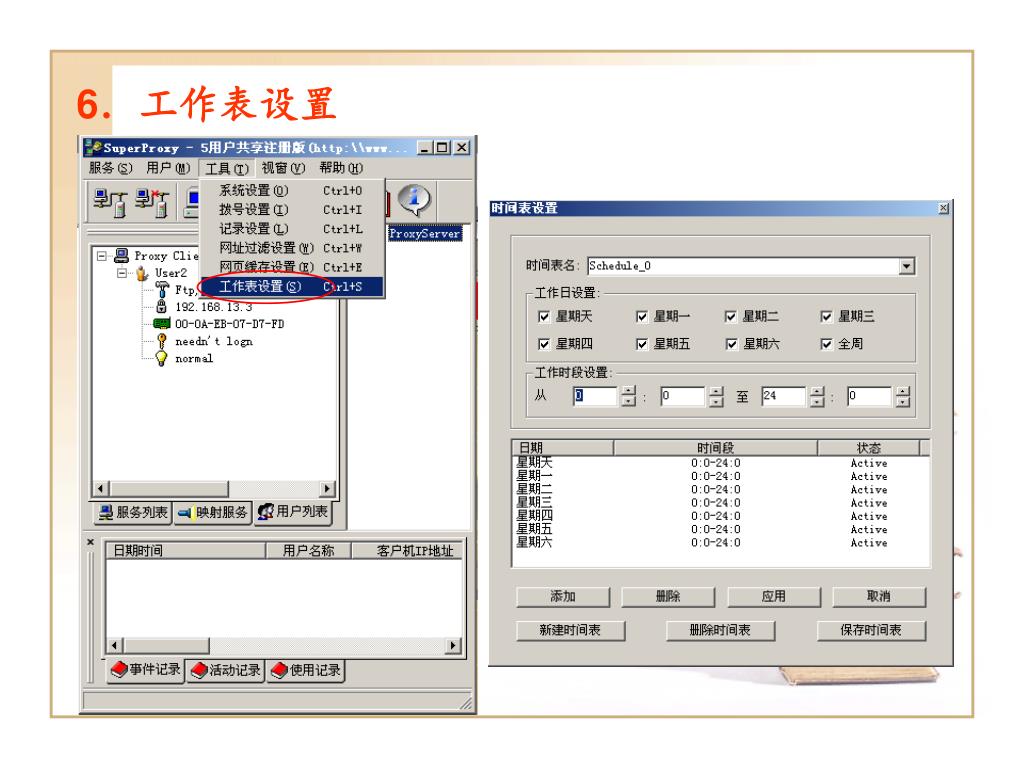

  33. 6．工作表设置

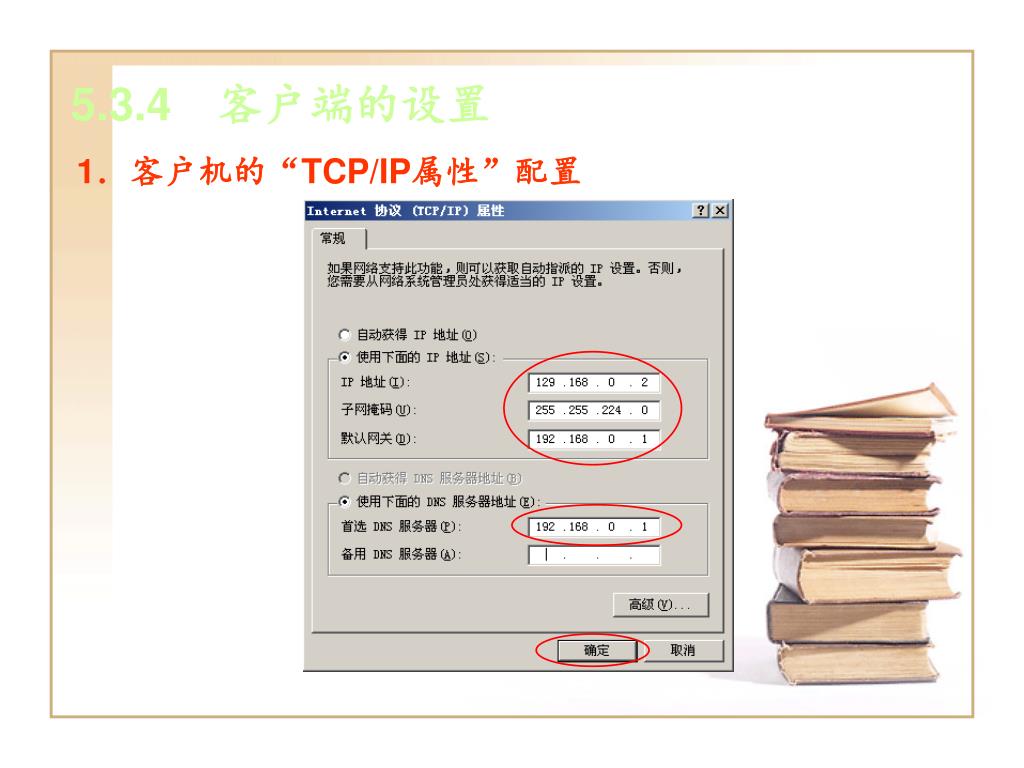

  34. 5.3.4　客户端的设置 1．客户机的“TCP/IP属性”配置

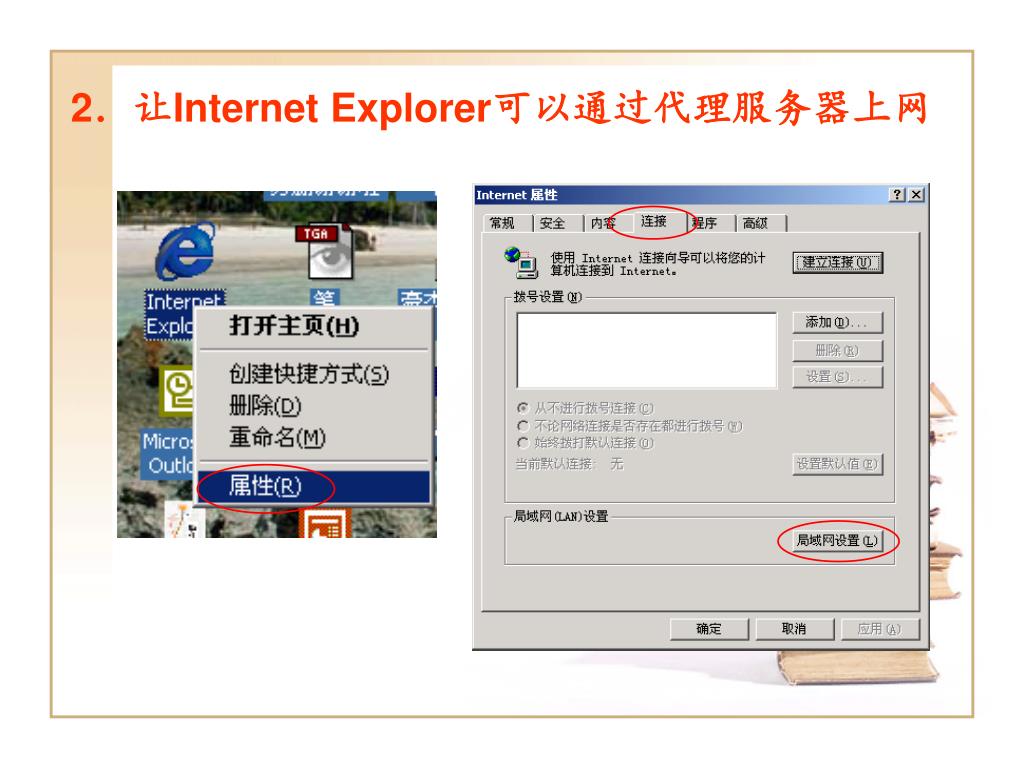

  35. 2．让Internet Explorer可以通过代理服务器上网

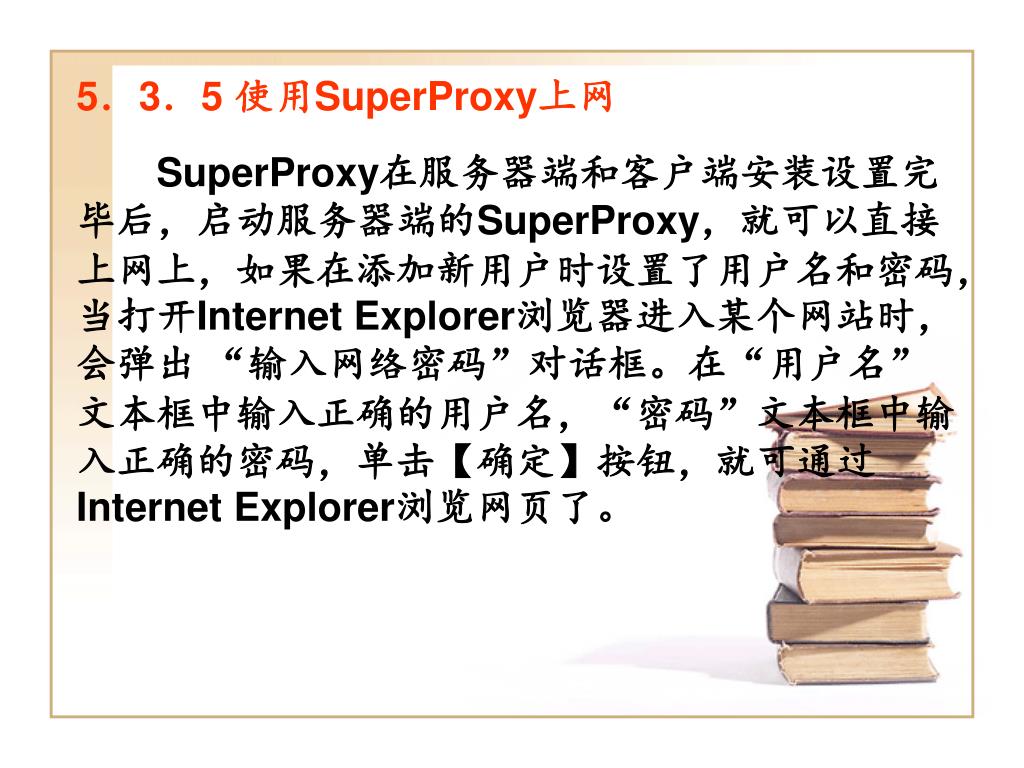

  36. 5．3．5 使用SuperProxy上网 SuperProxy在服务器端和客户端安装设置完毕后，启动服务器端的SuperProxy，就可以直接上网上，如果在添加新用户时设置了用户名和密码，当打开Internet Explorer浏览器进入某个网站时，会弹出 “输入网络密码”对话框。在“用户名”文本框中输入正确的用户名，“密码”文本框中输入正确的密码，单击【确定】按钮，就可通过Internet Explorer浏览网页了。

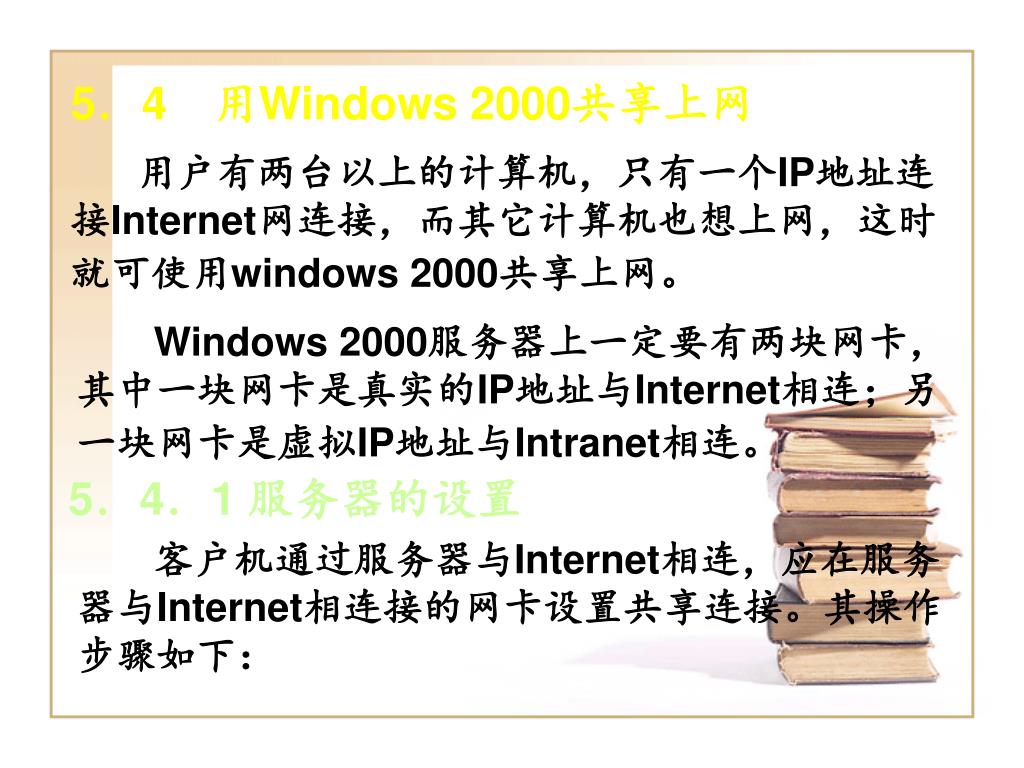

  37. 5．4　用Windows 2000共享上网 用户有两台以上的计算机，只有一个IP地址连接Internet网连接，而其它计算机也想上网，这时就可使用windows 2000共享上网。 Windows 2000服务器上一定要有两块网卡，其中一块网卡是真实的IP地址与Internet相连；另一块网卡是虚拟IP地址与Intranet相连。 5．4．1 服务器的设置 客户机通过服务器与Internet相连，应在服务器与Internet相连接的网卡设置共享连接。其操作步骤如下：
