深基坑支护技术

1. 深基坑支护技术 第三讲

2. 深基坑支护技术 1、基坑工程应用：高层建筑的多层地下室、地铁车站、地下车库、地下商场、地下人防工程、桥墩等施工。 • 上述工程施工，均需开挖较深的基坑。故其施工需要考虑的问题： • 基坑开挖方法； • 基坑支护与环境保护； • 基坑地下水控制。

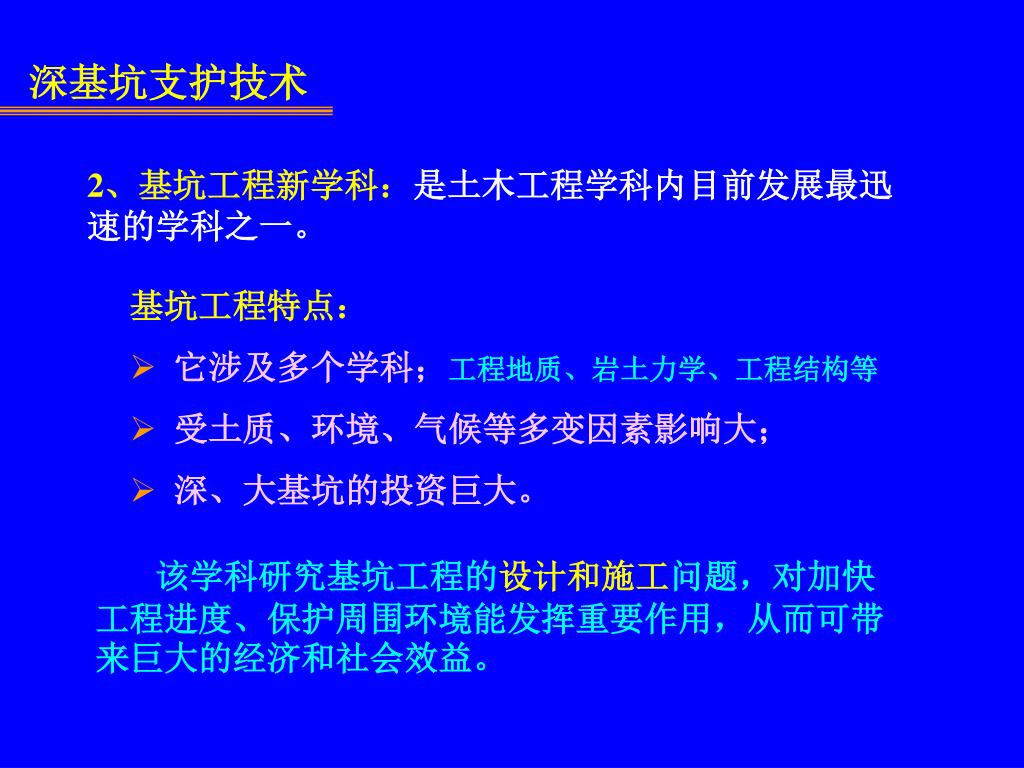

3. 深基坑支护技术 2、基坑工程新学科：是土木工程学科内目前发展最迅速的学科之一。 • 基坑工程特点： • 它涉及多个学科；工程地质、岩土力学、工程结构等 • 受土质、环境、气候等多变因素影响大； • 深、大基坑的投资巨大。 该学科研究基坑工程的设计和施工问题，对加快工程进度、保护周围环境能发挥重要作用，从而可带来巨大的经济和社会效益。

4. 深基坑支护技术 第一节 基坑工程的内容、设计原则与安全等级

5. 一、基坑工程的内容 第一节 基坑工程的内容、设计原则与安全等级 1、基坑开挖的两类施工工艺： ①无支护开挖——放坡开挖；（简单经济，但环境条件需满足） ②有支护开挖——在支护系统保护下的开挖；（不具备放坡开挖条件时采用） 2、支护开挖基坑工程的一般内容： （1）基坑工程勘察； （2）基坑支护结构的设计和施工； （3）基坑地下水位的控制； （4）基坑土方的开挖和运输； （5）基坑土方开挖过程中的工程监测； （6）基坑周围的环境保护。

6. 二、基坑支护结构的设计原则与方法 第一节 基坑工程的内容、设计原则与安全等级 1、基坑支护结构的设计原则： （1）安全可靠；（确保基坑施工及周围环境的安全） （2）经济合理；（符合造价、工期及环保等方面的经济技术要求） （3）便利施工。（具有施工的可能性和方便性） 2、基坑支护结构的设计方法：根据《建筑基坑支护技术规程》JGJ120-99，采用分项系数表示的极限状态设计方法进行设计。即： （1）承载能力极限状态； （2）正常使用极限状态。 • 基坑支护结构均应进行承载能力极限状态的计算； • 对于安全等级为一级、支护结构变形有限制的二级建筑基坑侧壁，尚应对基坑周边环境及支护结构变形进行验算。

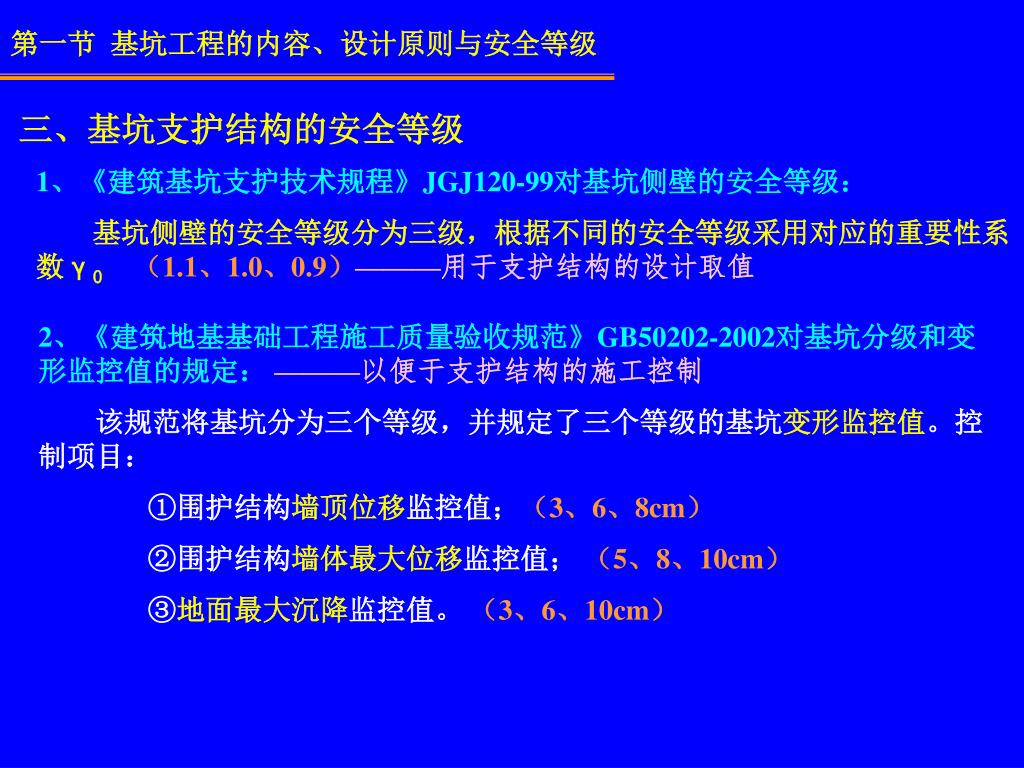

7. 三、基坑支护结构的安全等级 第一节 基坑工程的内容、设计原则与安全等级 1、《建筑基坑支护技术规程》JGJ120-99对基坑侧壁的安全等级： 基坑侧壁的安全等级分为三级，根据不同的安全等级采用对应的重要性系数γ0 （1.1、1.0、0.9）———用于支护结构的设计取值 2、《建筑地基基础工程施工质量验收规范》GB50202-2002对基坑分级和变形监控值的规定：———以便于支护结构的施工控制 该规范将基坑分为三个等级，并规定了三个等级的基坑变形监控值。控制项目： ①围护结构墙顶位移监控值；（3、6、8cm） ②围护结构墙体最大位移监控值； （5、8、10cm） ③地面最大沉降监控值。（3、6、10cm）

8. 深基坑支护技术 第二节 基坑工程勘察

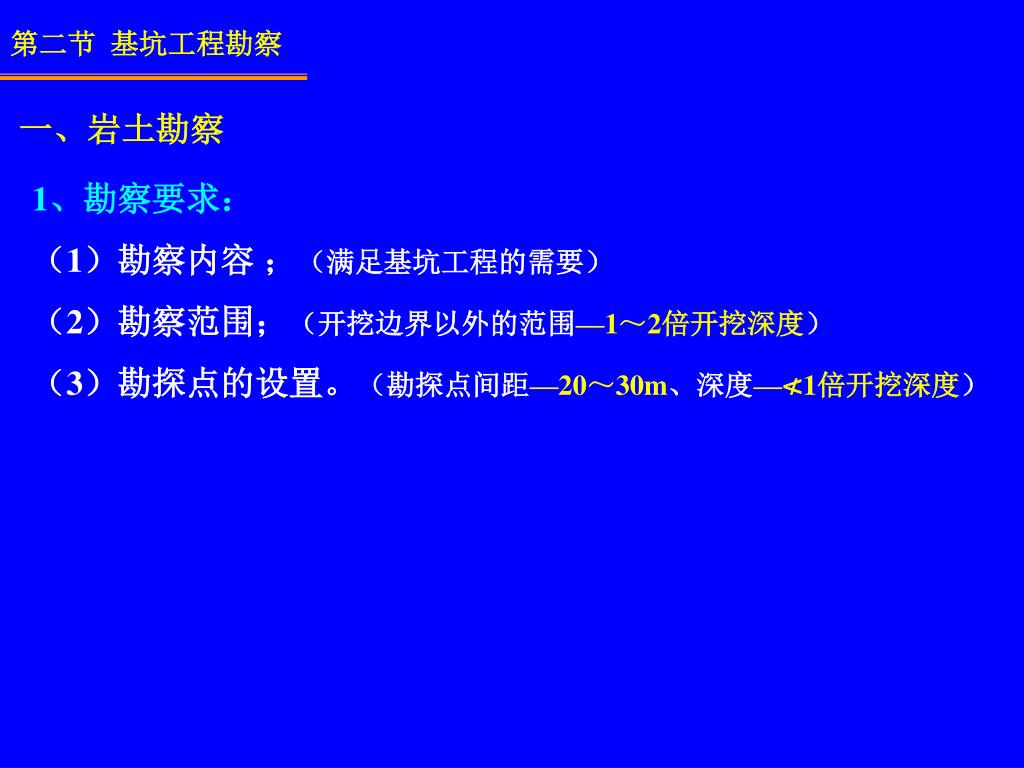

9. 一、岩土勘察 第二节 基坑工程勘察 1、勘察要求： （1）勘察内容 ；（满足基坑工程的需要） （2）勘察范围；（开挖边界以外的范围—1～2倍开挖深度） （3）勘探点的设置。（勘探点间距—20～30m、深度—≮1倍开挖深度）

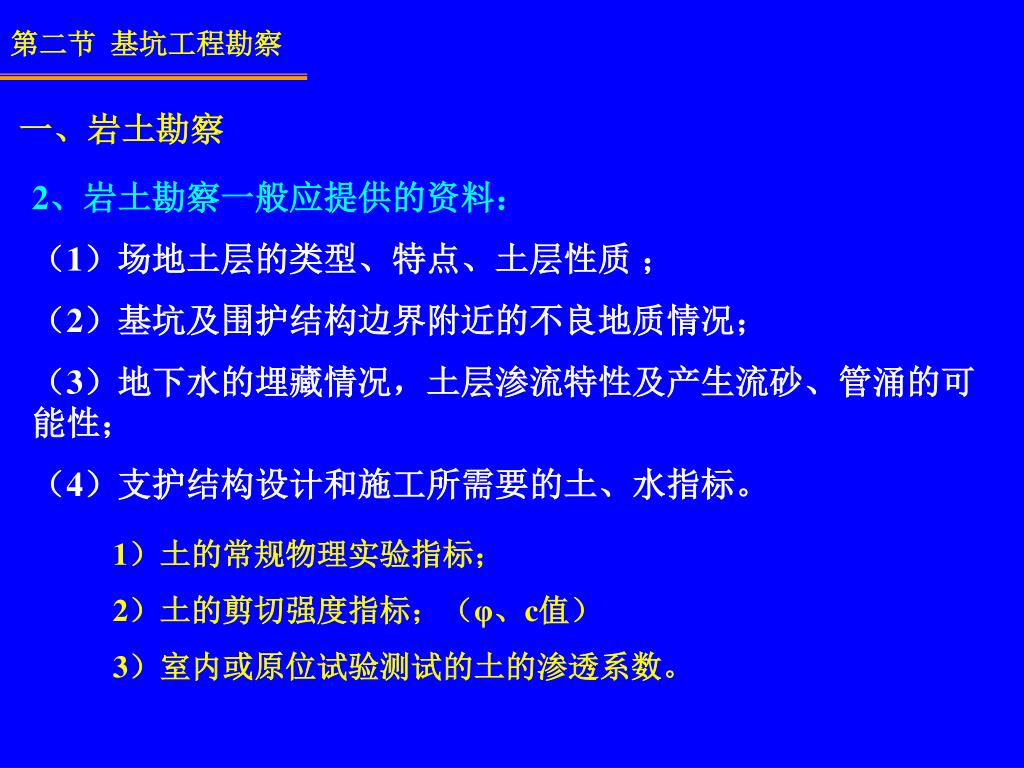

10. 一、岩土勘察 第二节 基坑工程勘察 2、岩土勘察一般应提供的资料： （1）场地土层的类型、特点、土层性质 ； （2）基坑及围护结构边界附近的不良地质情况； （3）地下水的埋藏情况，土层渗流特性及产生流砂、管涌的可能性； （4）支护结构设计和施工所需要的土、水指标。 1）土的常规物理实验指标； 2）土的剪切强度指标；（φ、c值） 3）室内或原位试验测试的土的渗透系数。

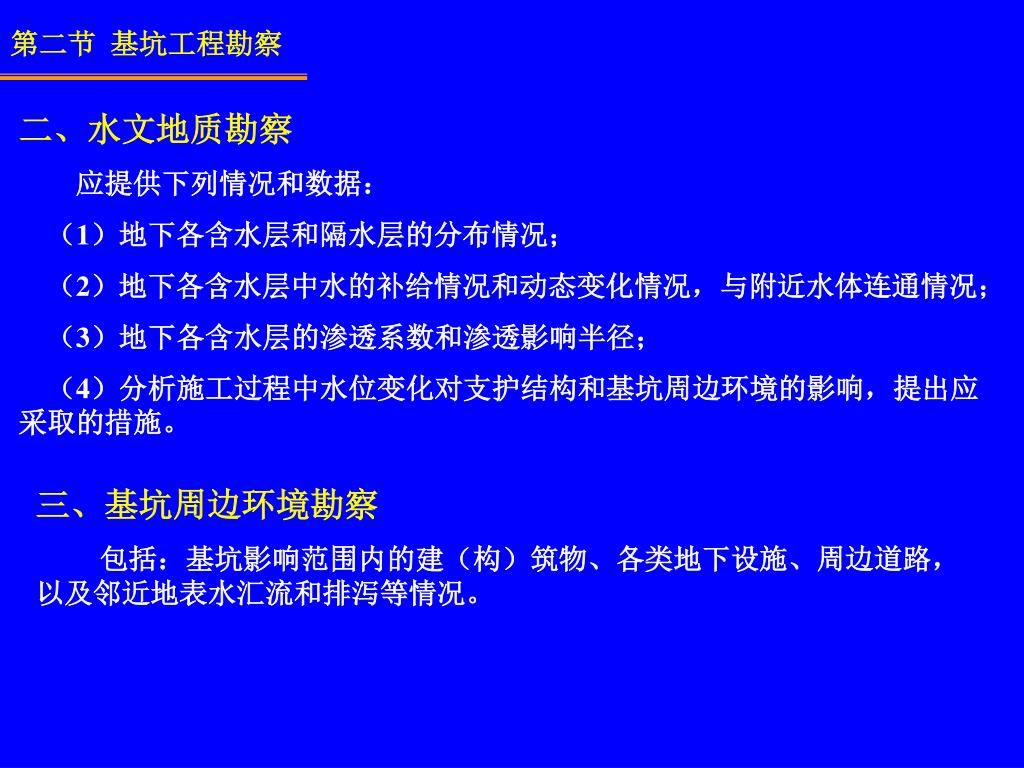

11. 二、水文地质勘察 应提供下列情况和数据： （1）地下各含水层和隔水层的分布情况； （2）地下各含水层中水的补给情况和动态变化情况，与附近水体连通情况； （3）地下各含水层的渗透系数和渗透影响半径； （4）分析施工过程中水位变化对支护结构和基坑周边环境的影响，提出应采取的措施。 第二节 基坑工程勘察 三、基坑周边环境勘察 包括：基坑影响范围内的建（构）筑物、各类地下设施、周边道路，以及邻近地表水汇流和排泻等情况。

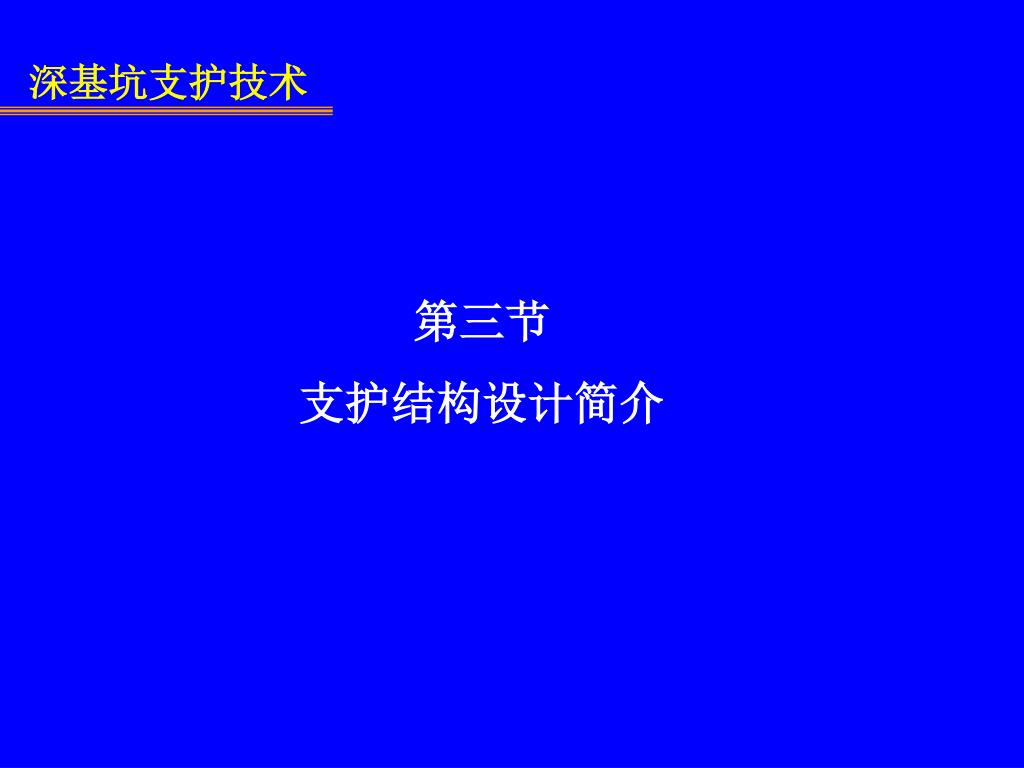

12. 深基坑支护技术 第三节 支护结构设计简介

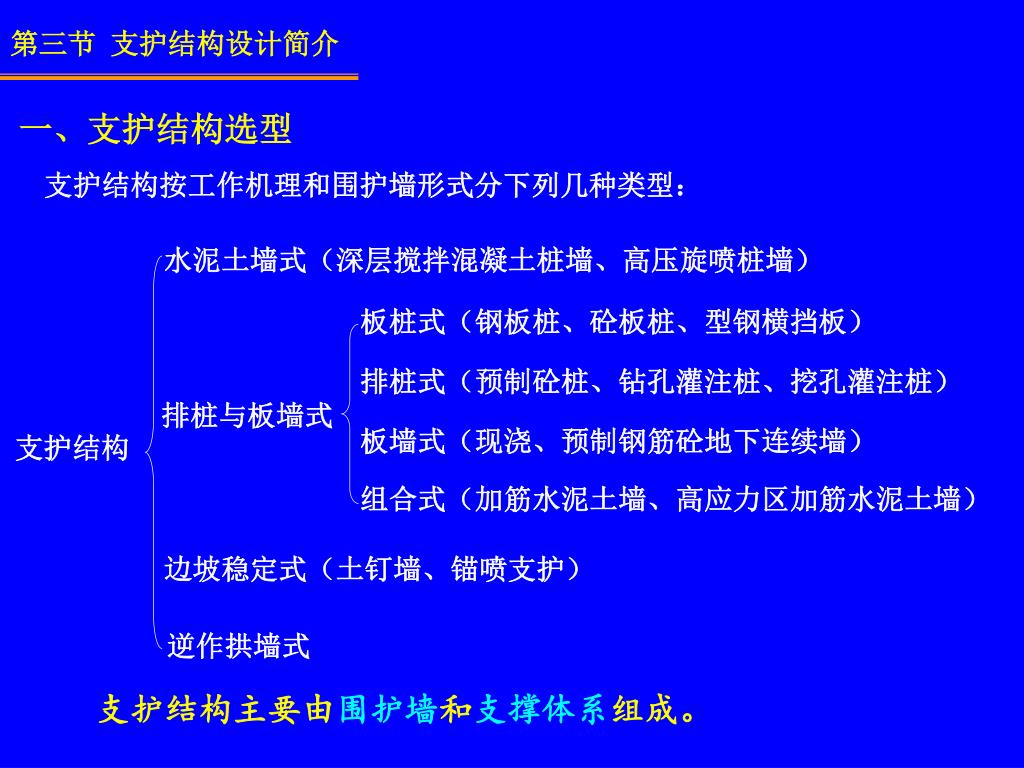

13. 一、支护结构选型 第三节 支护结构设计简介 支护结构按工作机理和围护墙形式分下列几种类型： 水泥土墙式（深层搅拌混凝土桩墙、高压旋喷桩墙） 板桩式（钢板桩、砼板桩、型钢横挡板） 排桩式（预制砼桩、钻孔灌注桩、挖孔灌注桩） 排桩与板墙式 板墙式（现浇、预制钢筋砼地下连续墙） 支护结构 组合式（加筋水泥土墙、高应力区加筋水泥土墙） 边坡稳定式（土钉墙、锚喷支护） 逆作拱墙式 支护结构主要由围护墙和支撑体系组成。

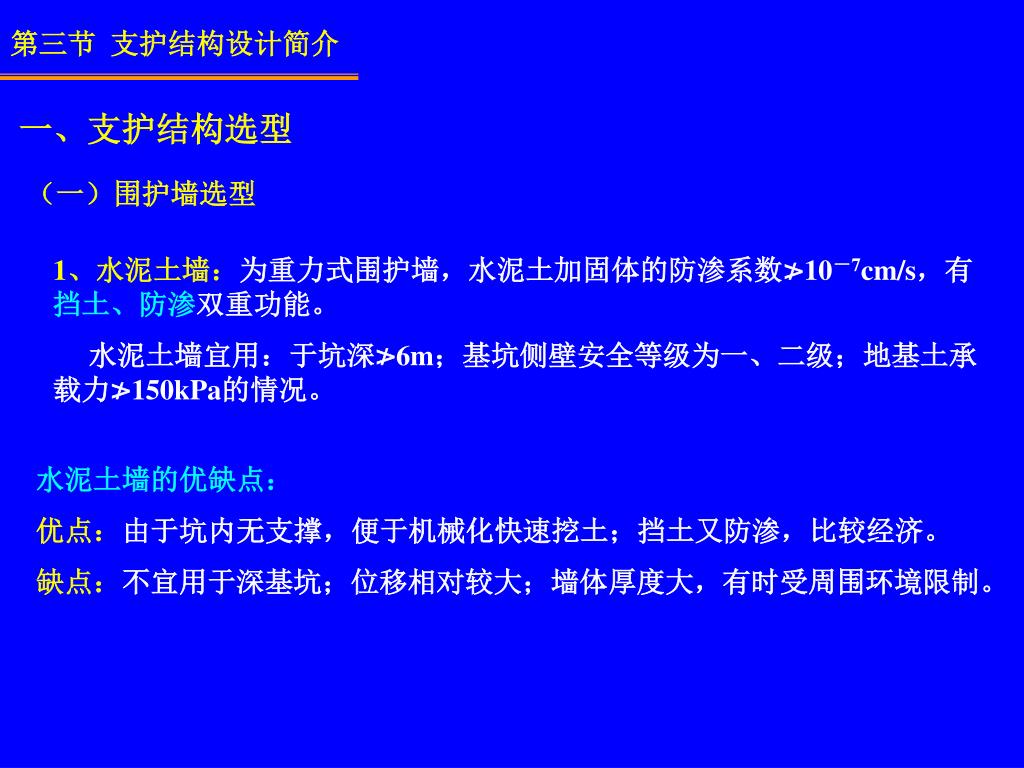

14. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 1、水泥土墙：为重力式围护墙，水泥土加固体的防渗系数≯10－7cm/s，有挡土、防渗双重功能。 水泥土墙宜用：于坑深≯6m；基坑侧壁安全等级为一、二级；地基土承载力≯150kPa的情况。 水泥土墙的优缺点： 优点：由于坑内无支撑，便于机械化快速挖土；挡土又防渗，比较经济。 缺点：不宜用于深基坑；位移相对较大；墙体厚度大，有时受周围环境限制。

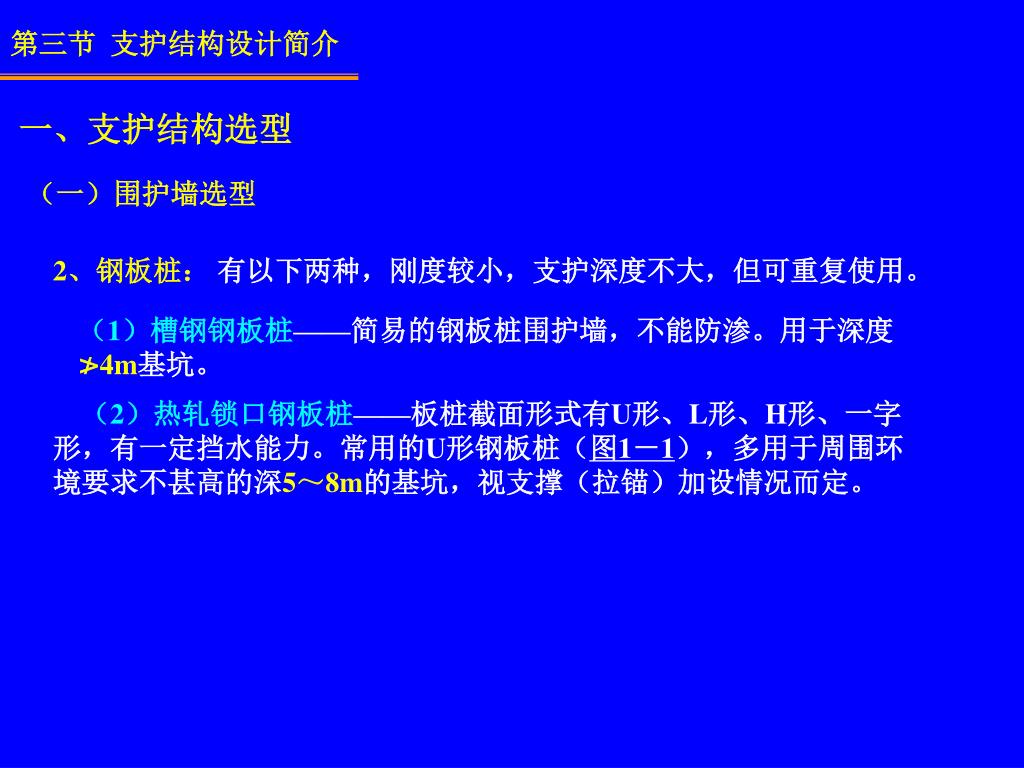

15. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 2、钢板桩： 有以下两种，刚度较小，支护深度不大，但可重复使用。 （1）槽钢钢板桩——简易的钢板桩围护墙，不能防渗。用于深度≯4m基坑。 （2）热轧锁口钢板桩——板桩截面形式有U形、L形、H形、一字形，有一定挡水能力。常用的U形钢板桩（图1－1），多用于周围环境要求不甚高的深5～8m的基坑，视支撑（拉锚）加设情况而定。

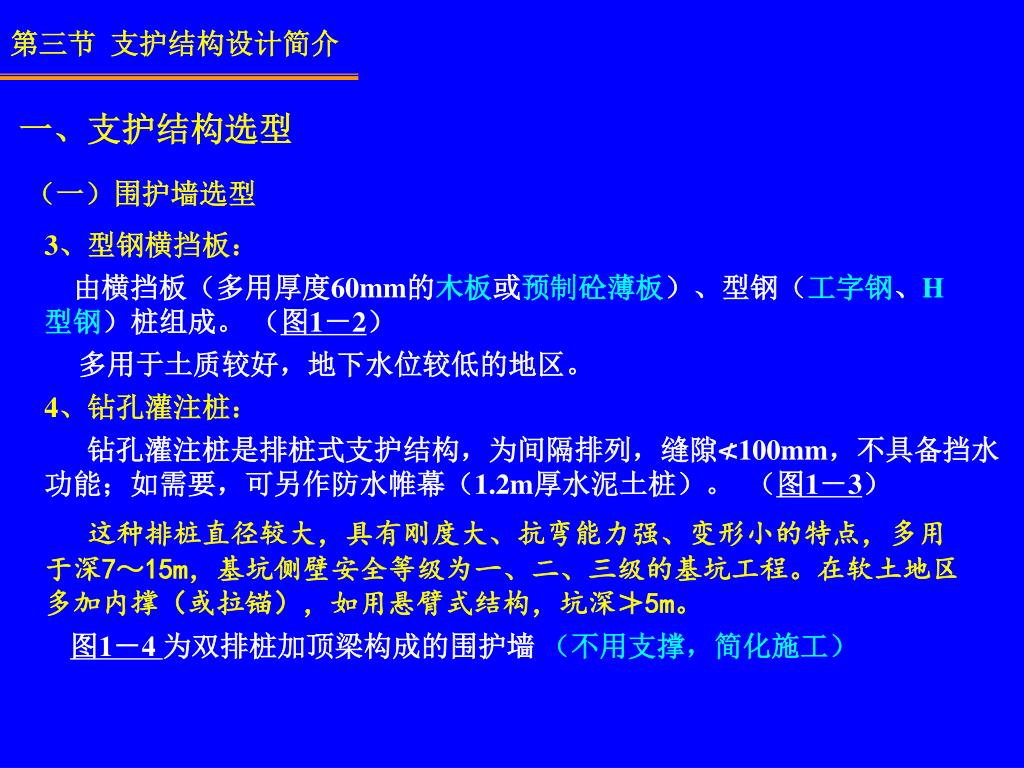

16. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 3、型钢横挡板： 由横挡板（多用厚度60mm的木板或预制砼薄板）、型钢（工字钢、H型钢）桩组成。 （图1－2） 多用于土质较好，地下水位较低的地区。 4、钻孔灌注桩： 钻孔灌注桩是排桩式支护结构，为间隔排列，缝隙≮100mm，不具备挡水功能；如需要，可另作防水帷幕（1.2m厚水泥土桩）。 （图1－3） 这种排桩直径较大，具有刚度大、抗弯能力强、变形小的特点，多用于深7～15m，基坑侧壁安全等级为一、二、三级的基坑工程。在软土地区多加内撑（或拉锚），如用悬臂式结构，坑深≯5m。 图1－4 为双排桩加顶梁构成的围护墙（不用支撑，简化施工）

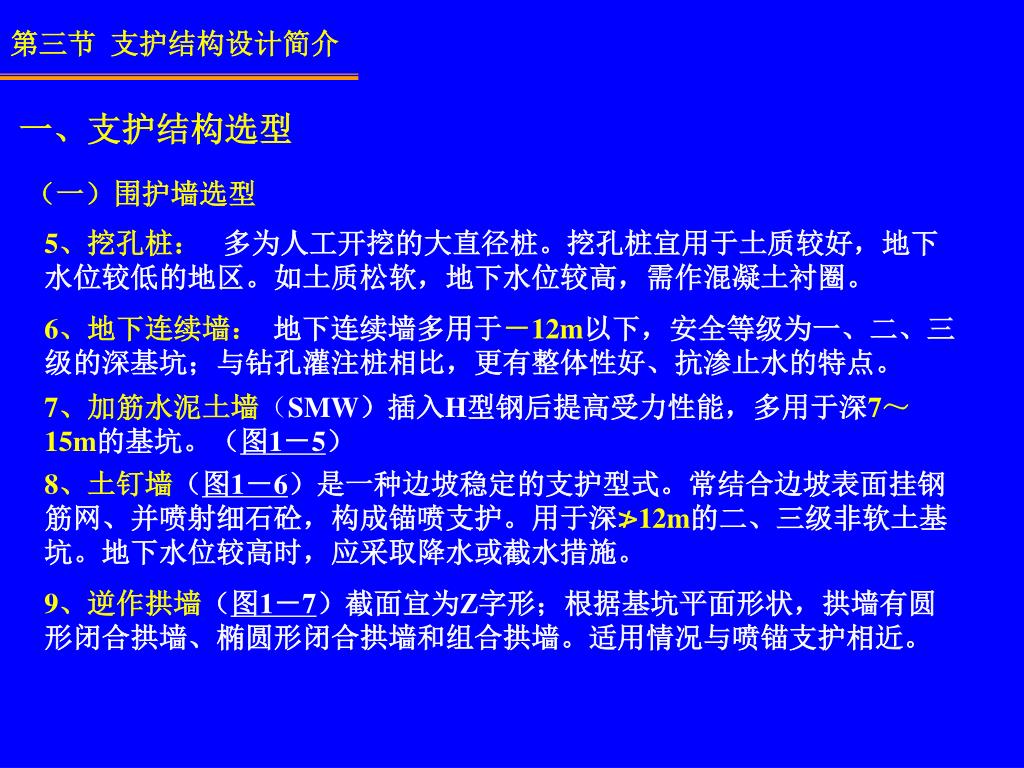

17. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 5、挖孔桩：多为人工开挖的大直径桩。挖孔桩宜用于土质较好，地下水位较低的地区。如土质松软，地下水位较高，需作混凝土衬圈。 6、地下连续墙： 地下连续墙多用于－12m以下，安全等级为一、二、三级的深基坑；与钻孔灌注桩相比，更有整体性好、抗渗止水的特点。 7、加筋水泥土墙（SMW）插入H型钢后提高受力性能，多用于深7～15m的基坑。（图1－5） 8、土钉墙（图1－6）是一种边坡稳定的支护型式。常结合边坡表面挂钢筋网、并喷射细石砼，构成锚喷支护。用于深≯12m的二、三级非软土基坑。地下水位较高时，应采取降水或截水措施。 9、逆作拱墙（图1－7）截面宜为Z字形；根据基坑平面形状，拱墙有圆形闭合拱墙、椭圆形闭合拱墙和组合拱墙。适用情况与喷锚支护相近。

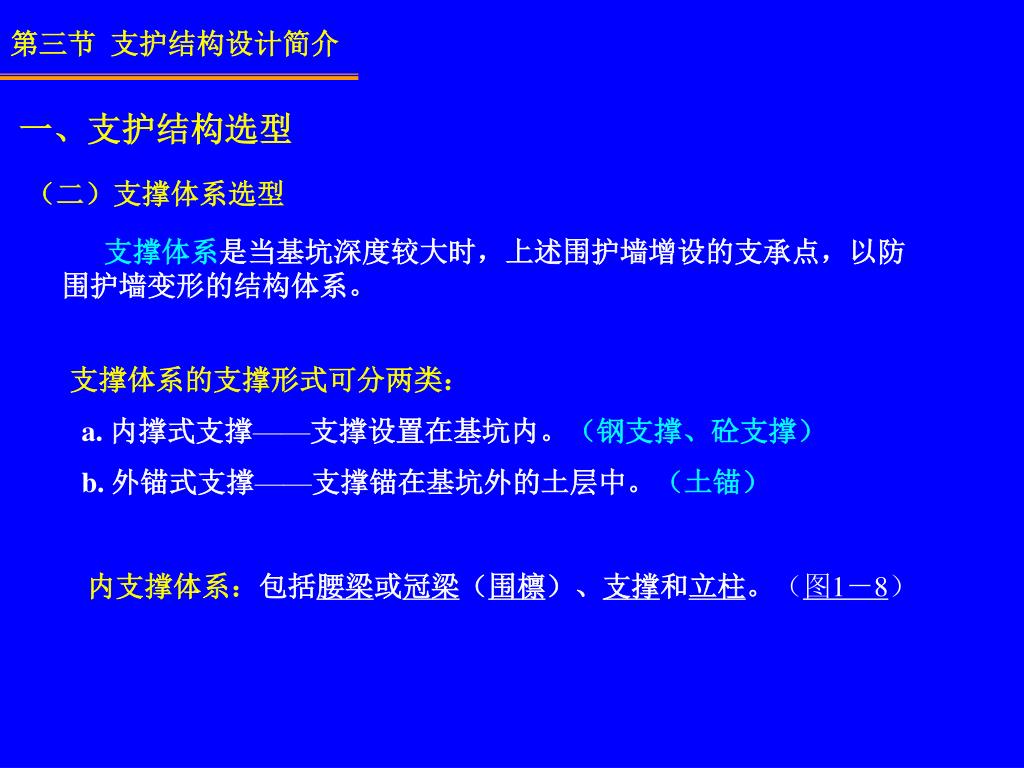

18. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 支撑体系是当基坑深度较大时，上述围护墙增设的支承点，以防围护墙变形的结构体系。 支撑体系的支撑形式可分两类： a. 内撑式支撑——支撑设置在基坑内。（钢支撑、砼支撑） b. 外锚式支撑——支撑锚在基坑外的土层中。（土锚） 内支撑体系：包括腰梁或冠梁（围檩）、支撑和立柱。（图1－8）

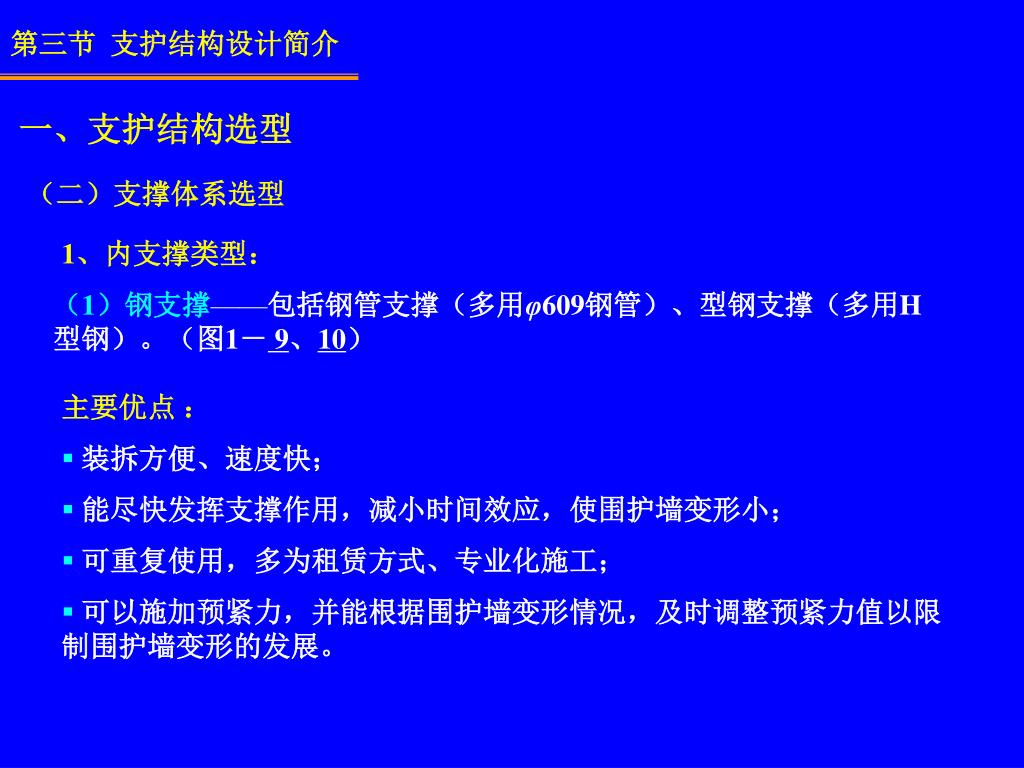

19. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 1、内支撑类型： （1）钢支撑——包括钢管支撑（多用φ609钢管）、型钢支撑（多用H型钢）。（图1－ 9、10） • 主要优点 ： • 装拆方便、速度快； • 能尽快发挥支撑作用，减小时间效应，使围护墙变形小； • 可重复使用，多为租赁方式、专业化施工； • 可以施加预紧力，并能根据围护墙变形情况，及时调整预紧力值以限制围护墙变形的发展。

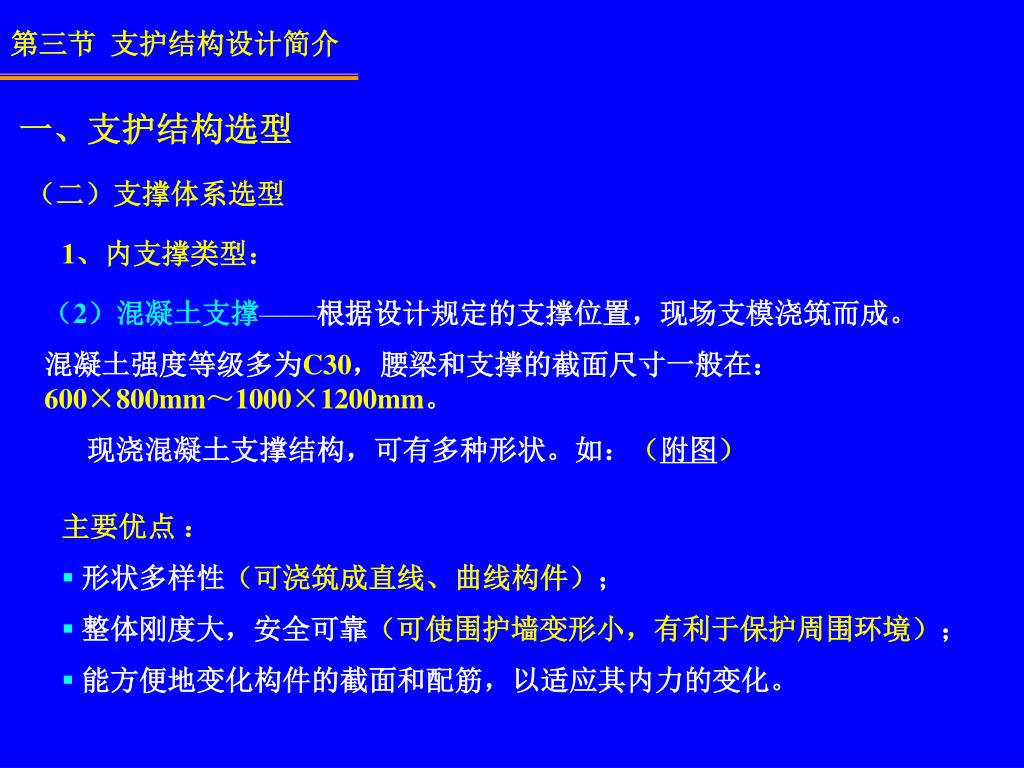

20. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 1、内支撑类型： （2）混凝土支撑——根据设计规定的支撑位置，现场支模浇筑而成。 混凝土强度等级多为C30，腰梁和支撑的截面尺寸一般在：600×800mm～1000×1200mm。 现浇混凝土支撑结构，可有多种形状。如：（附图） • 主要优点 ： • 形状多样性（可浇筑成直线、曲线构件）； • 整体刚度大，安全可靠（可使围护墙变形小，有利于保护周围环境）； • 能方便地变化构件的截面和配筋，以适应其内力的变化。

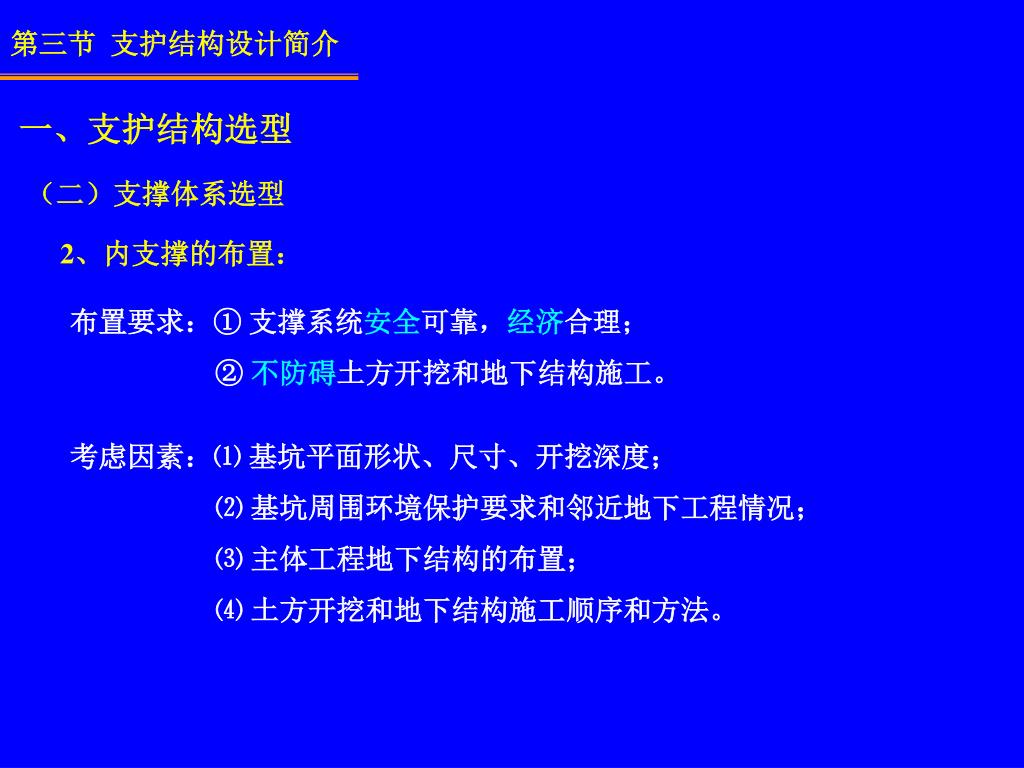

21. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 2、内支撑的布置： 布置要求：① 支撑系统安全可靠，经济合理； ② 不防碍土方开挖和地下结构施工。 考虑因素：⑴ 基坑平面形状、尺寸、开挖深度； ⑵ 基坑周围环境保护要求和邻近地下工程情况； ⑶ 主体工程地下结构的布置； ⑷ 土方开挖和地下结构施工顺序和方法。

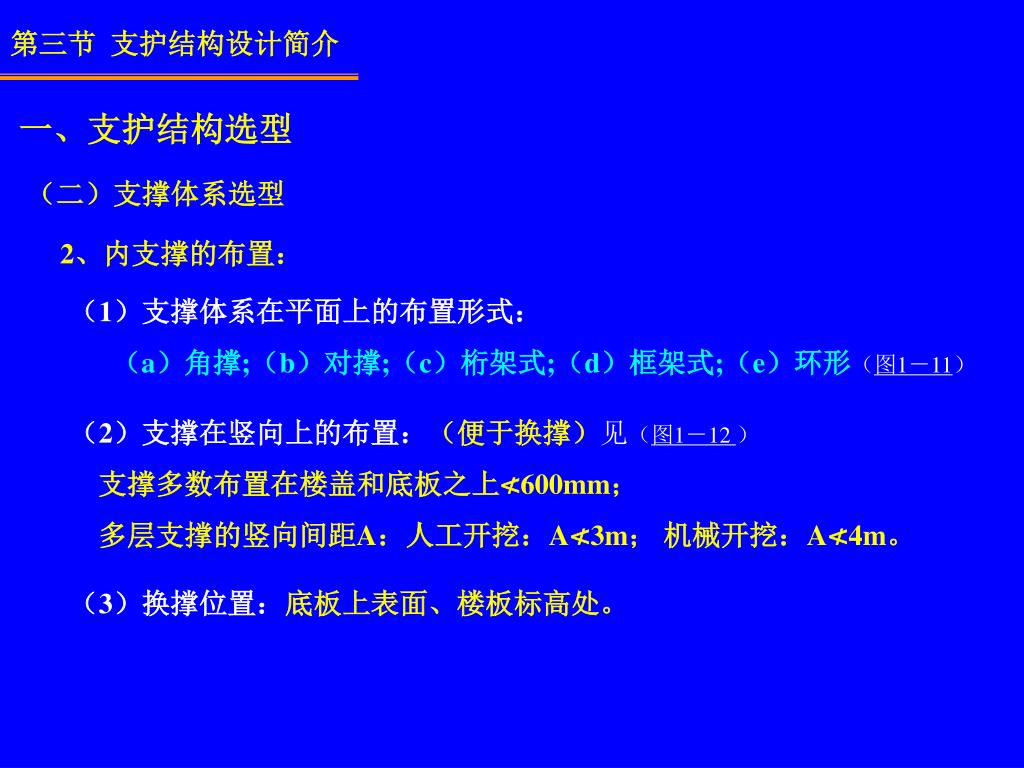

22. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 2、内支撑的布置： （1）支撑体系在平面上的布置形式： （a）角撑;（b）对撑;（c）桁架式;（d）框架式;（e）环形（图1－11） （2）支撑在竖向上的布置：（便于换撑）见（图1－12 ） 支撑多数布置在楼盖和底板之上≮600mm； 多层支撑的竖向间距A：人工开挖：A≮3m； 机械开挖：A≮4m。 （3）换撑位置：底板上表面、楼板标高处。

23. 第三节 支护结构设计简介 支护结构类型较多，其计算方法也不相同。但所受的荷载和抗力基本相同。 围护墙计算的内容： （一）荷载与抗力计算 （二）围护墙结构计算 1、排桩与地下连续墙计算 2、水泥土墙计算 3、土钉墙计算 二、支护结构的围护墙计算

24. 结 束

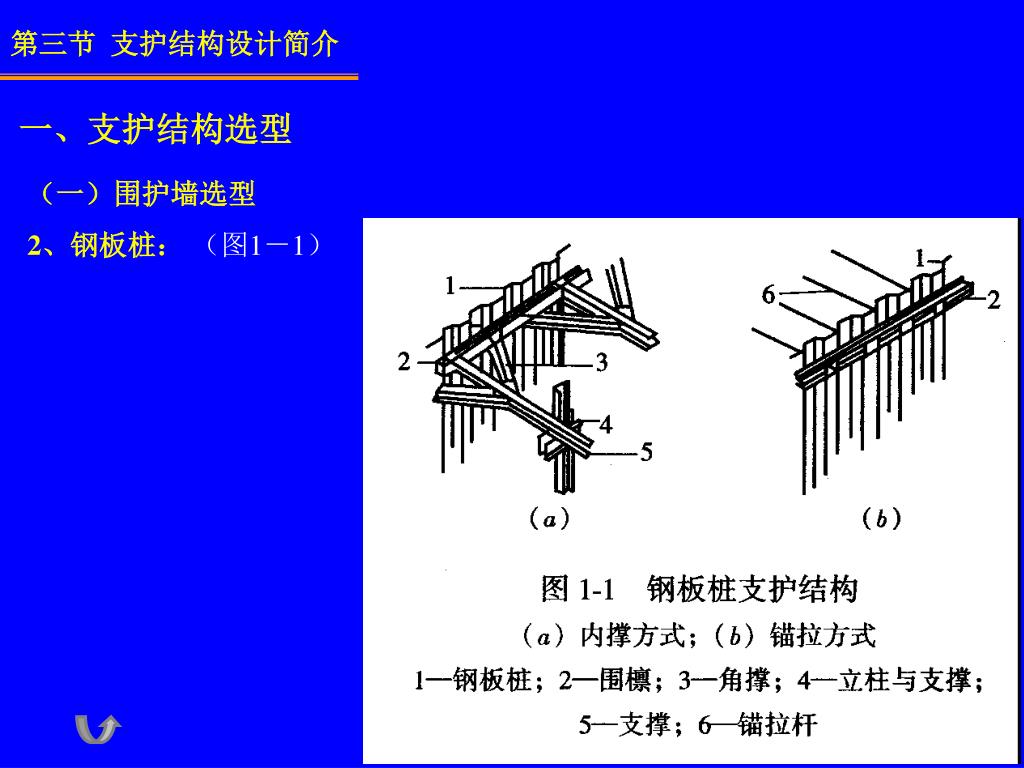

25. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 2、钢板桩： （图1－1）

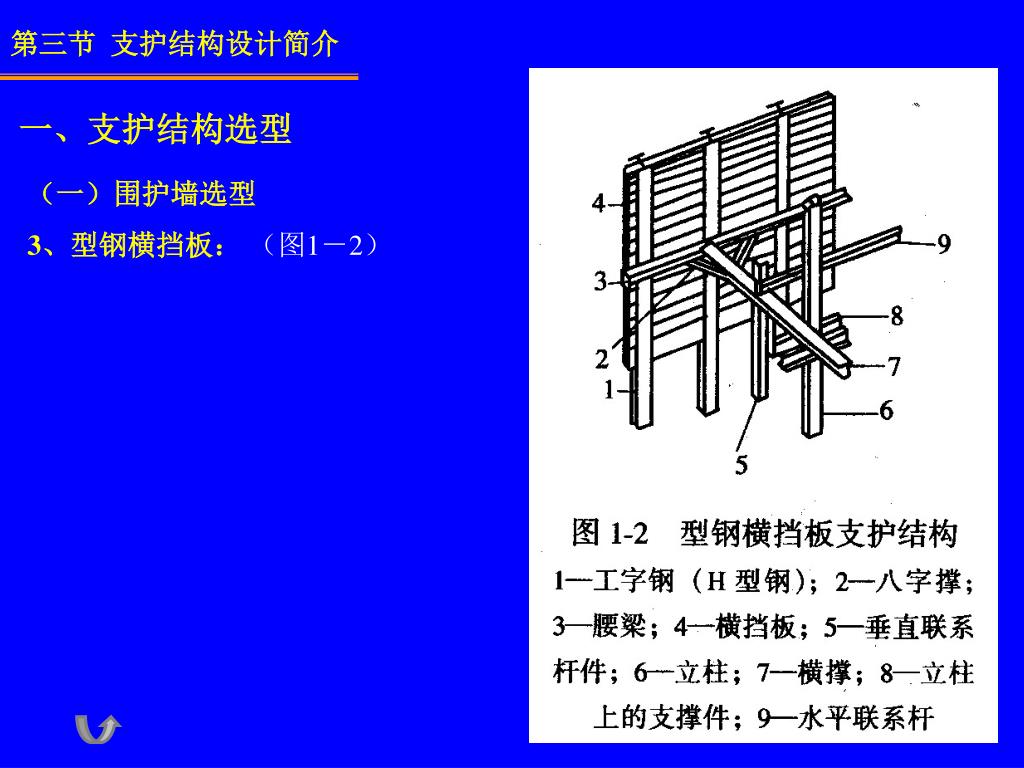

26. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 3、型钢横挡板： （图1－2）

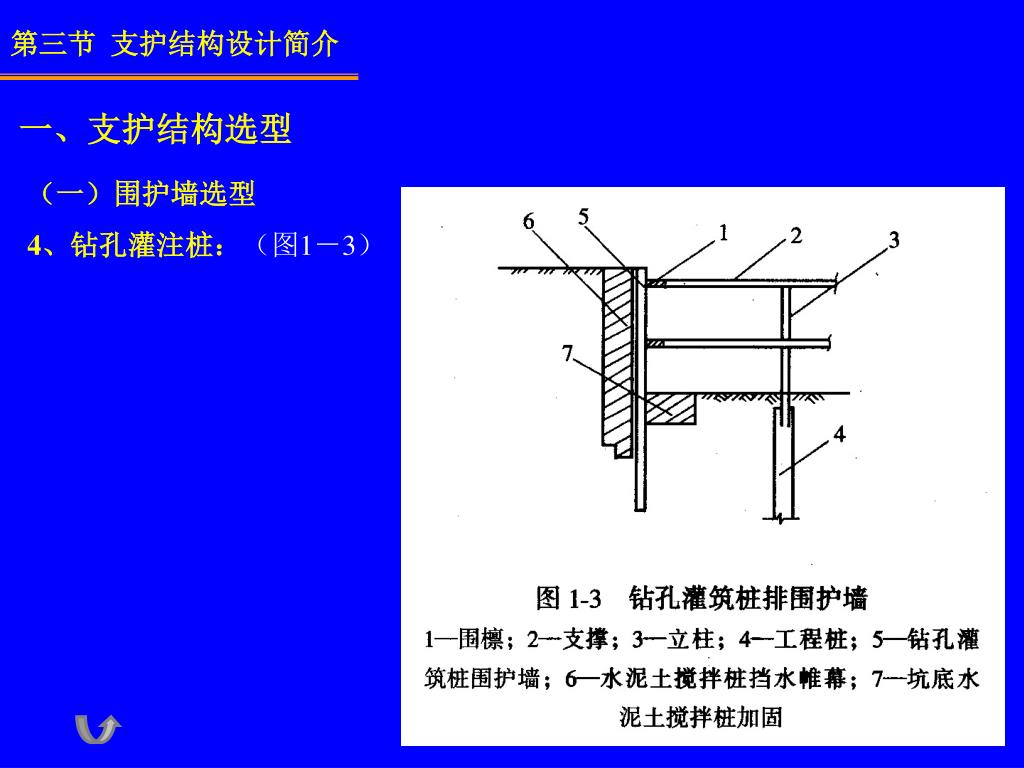

27. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 4、钻孔灌注桩：（图1－3）

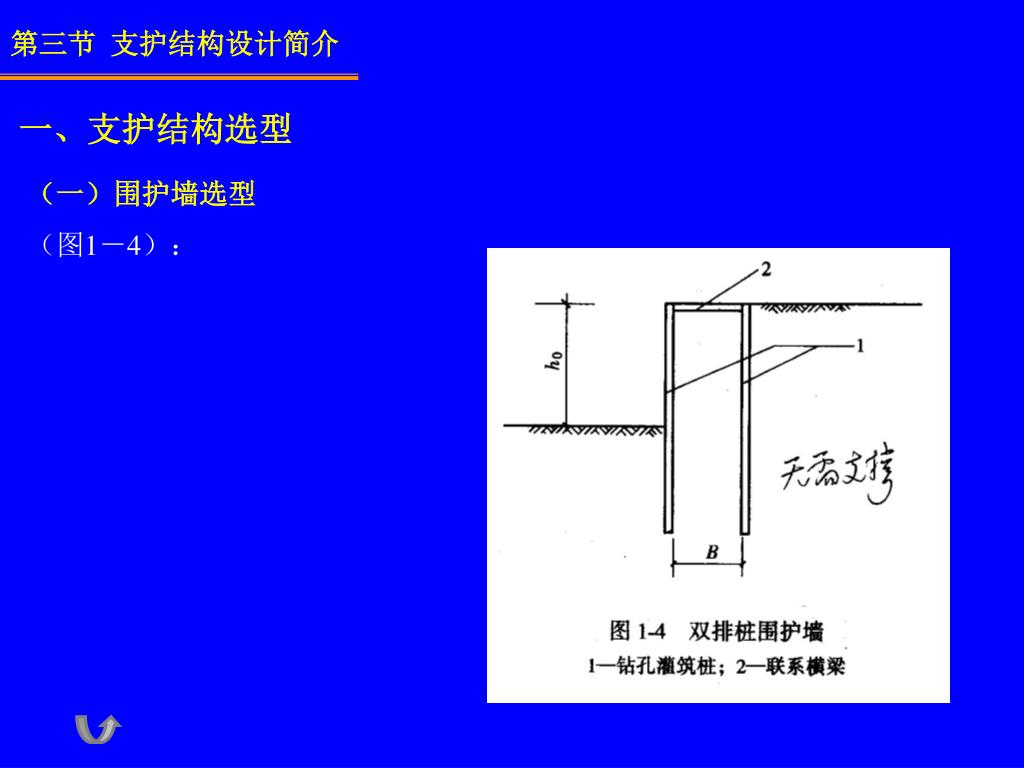

28. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 （图1－4）：

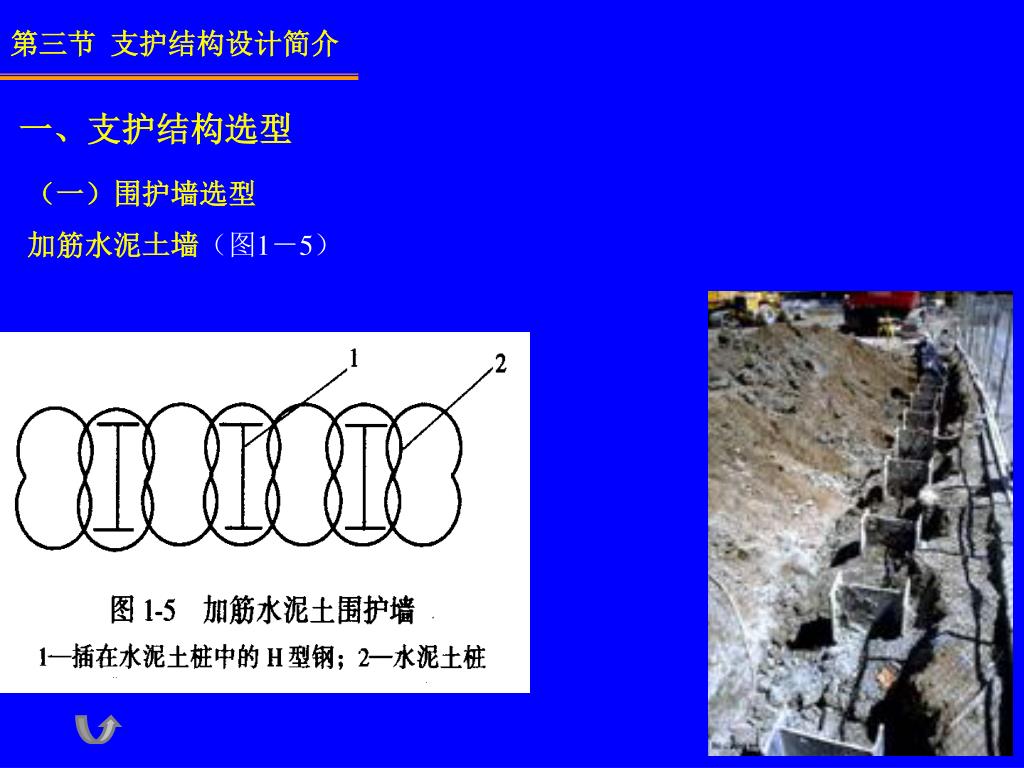

29. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 加筋水泥土墙（图1－5）

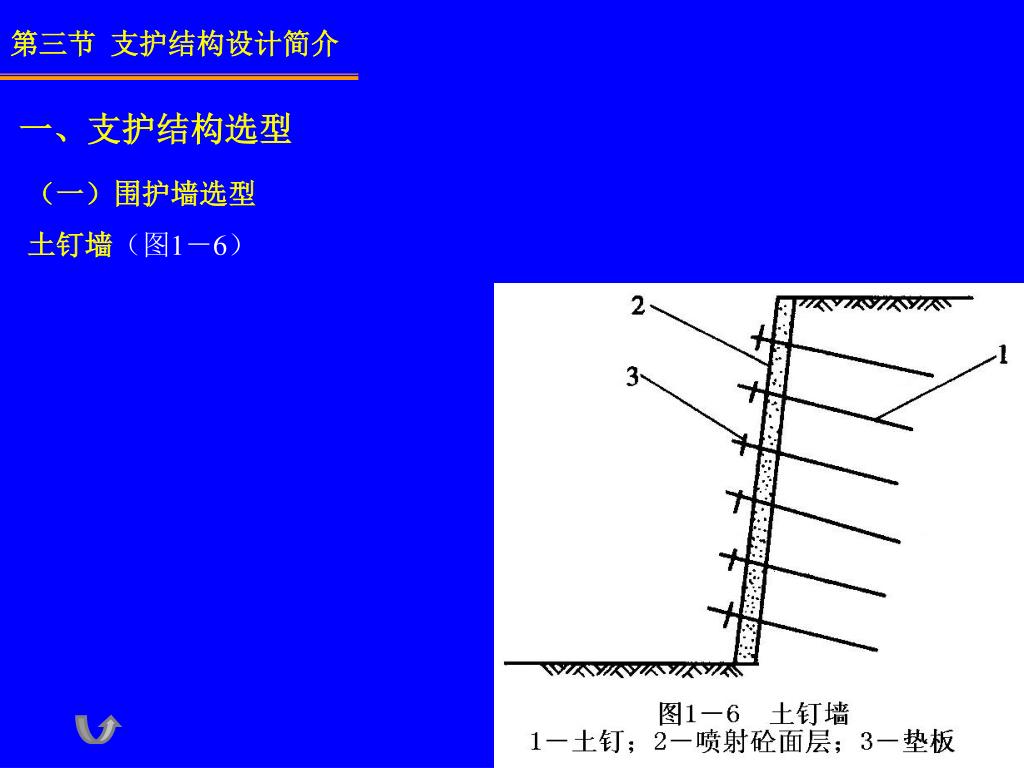

30. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 土钉墙（图1－6）

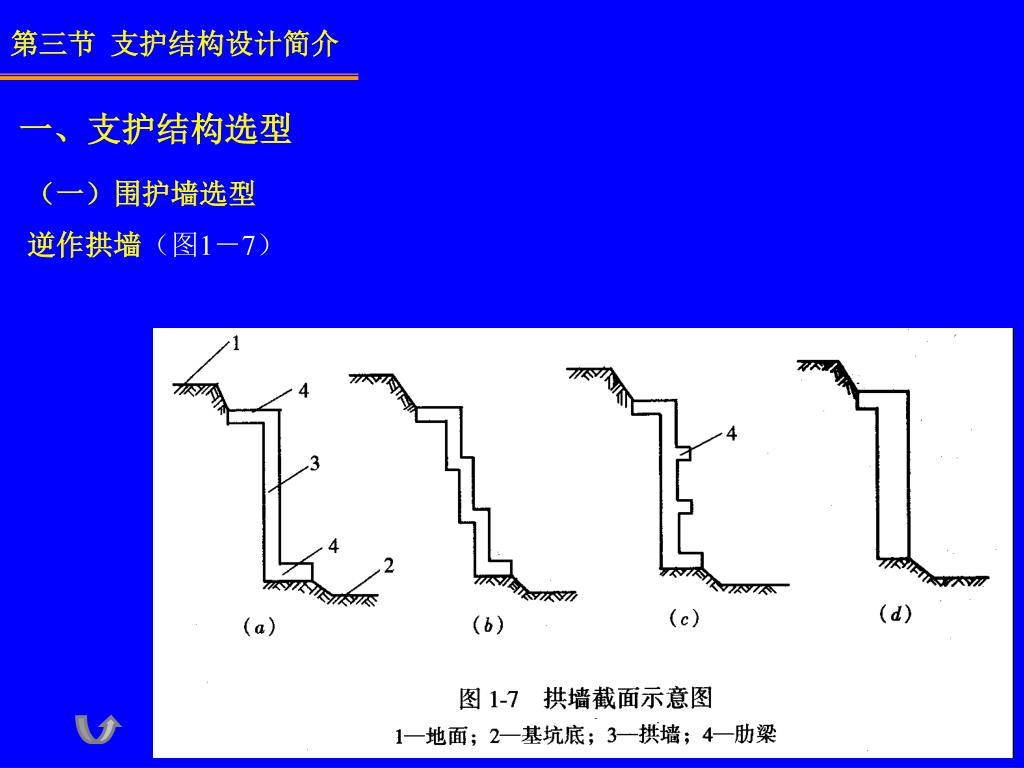

31. 一、支护结构选型 第三节 支护结构设计简介 （一）围护墙选型 逆作拱墙（图1－7）

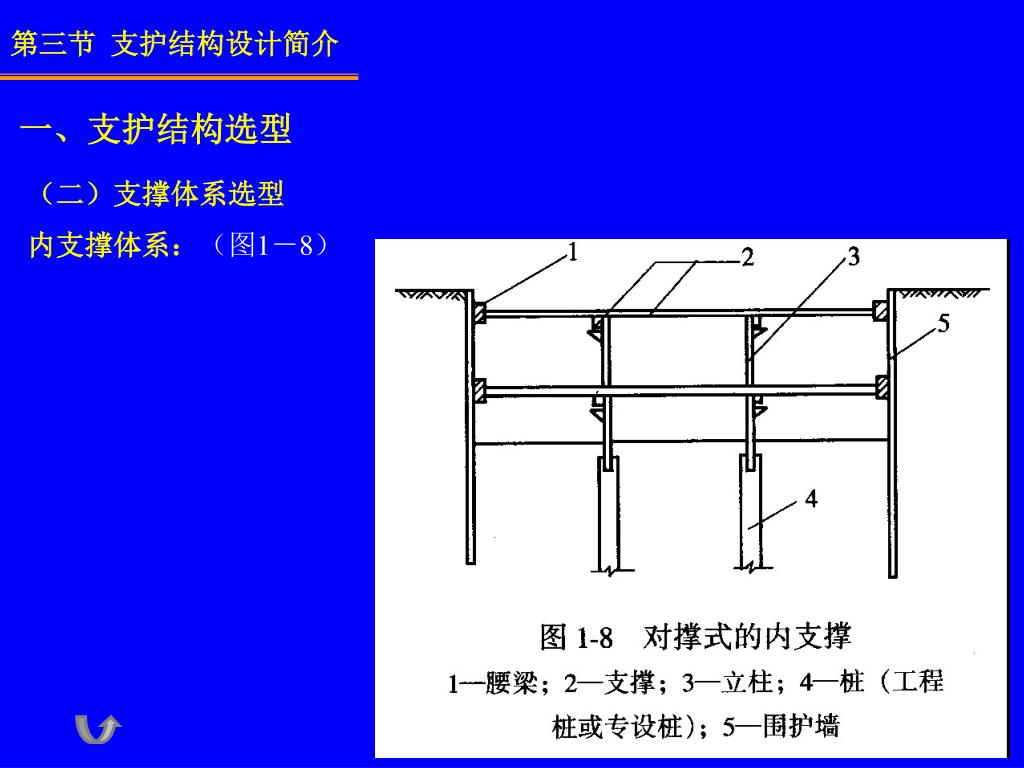

32. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 内支撑体系：（图1－8）

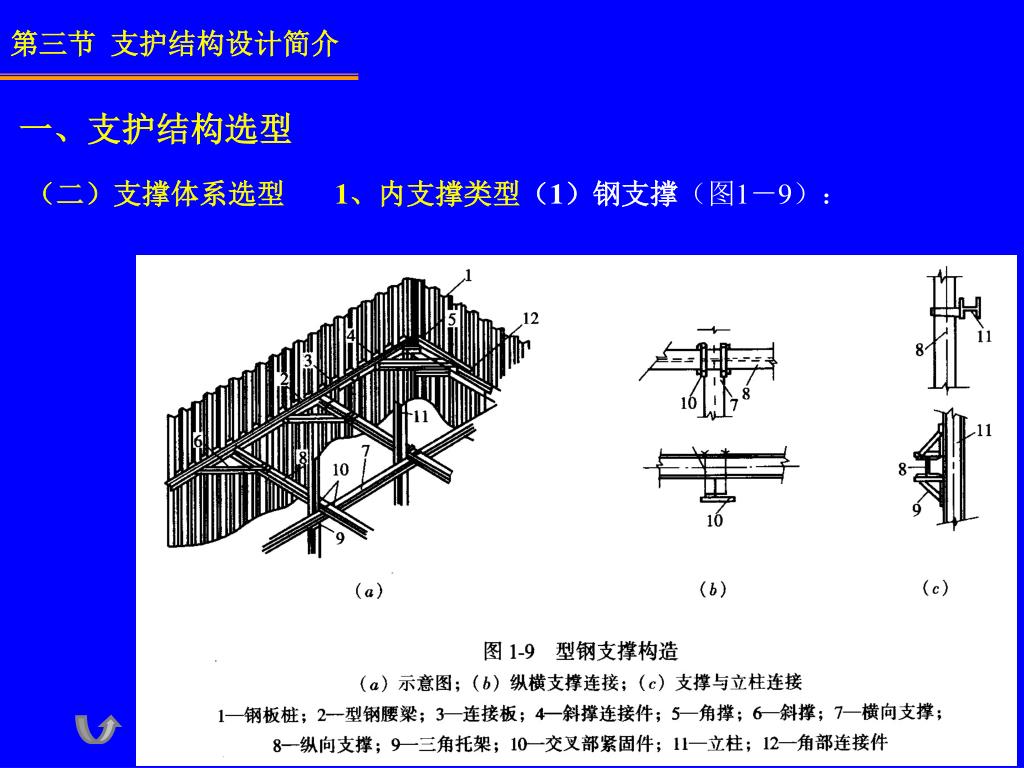

33. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 1、内支撑类型（1）钢支撑（图1－9）：

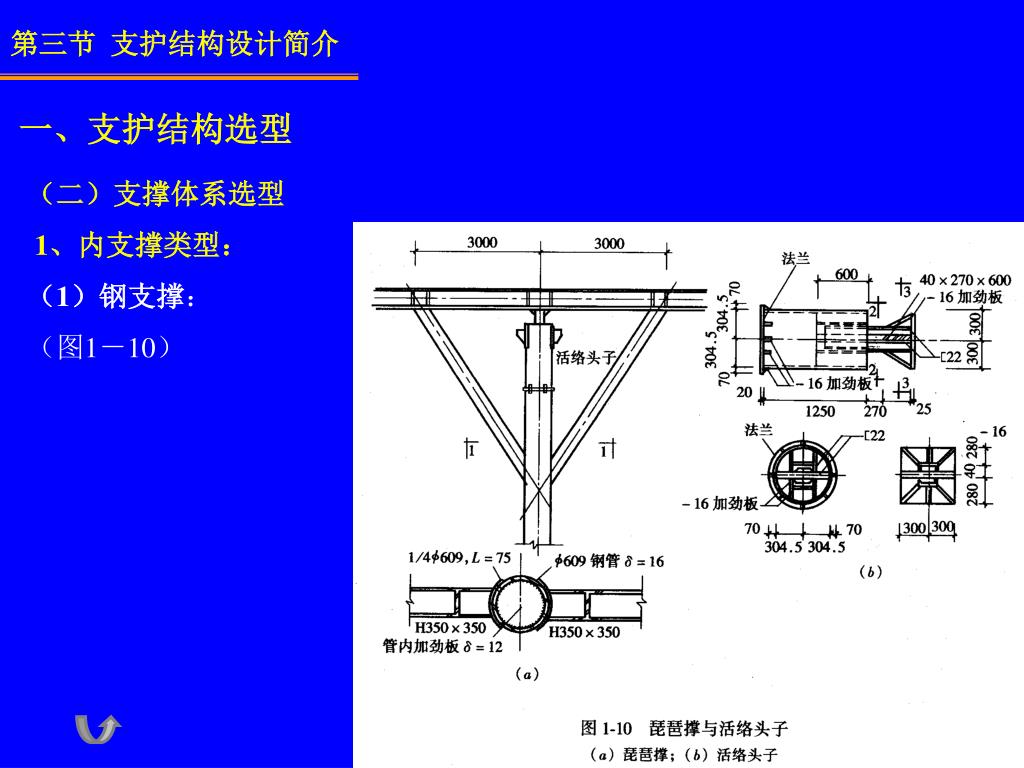

34. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 1、内支撑类型： （1）钢支撑： （图1－10）

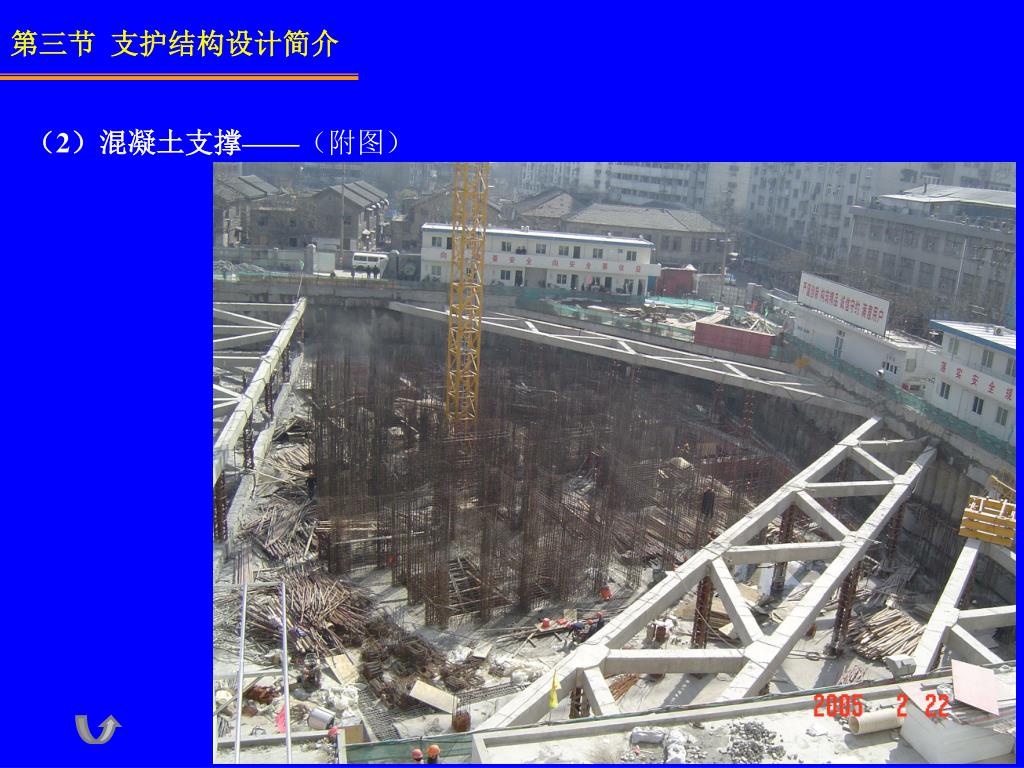

35. （2）混凝土支撑——（附图） 第三节 支护结构设计简介

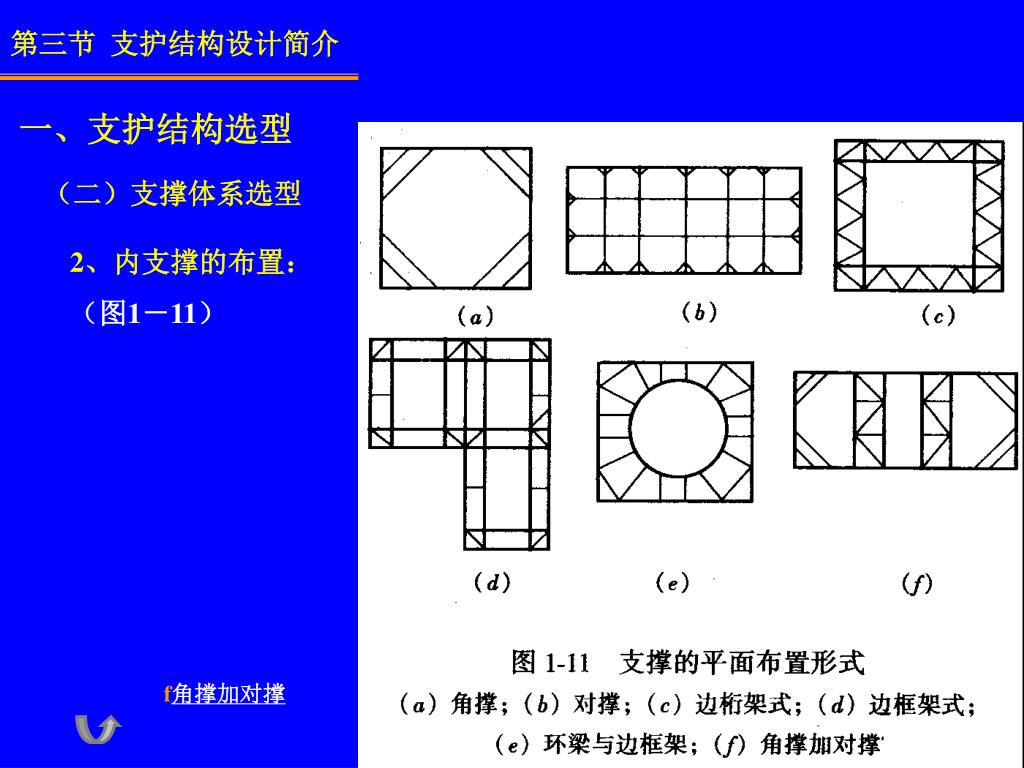

36. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 2、内支撑的布置： （图1－11） f角撑加对撑

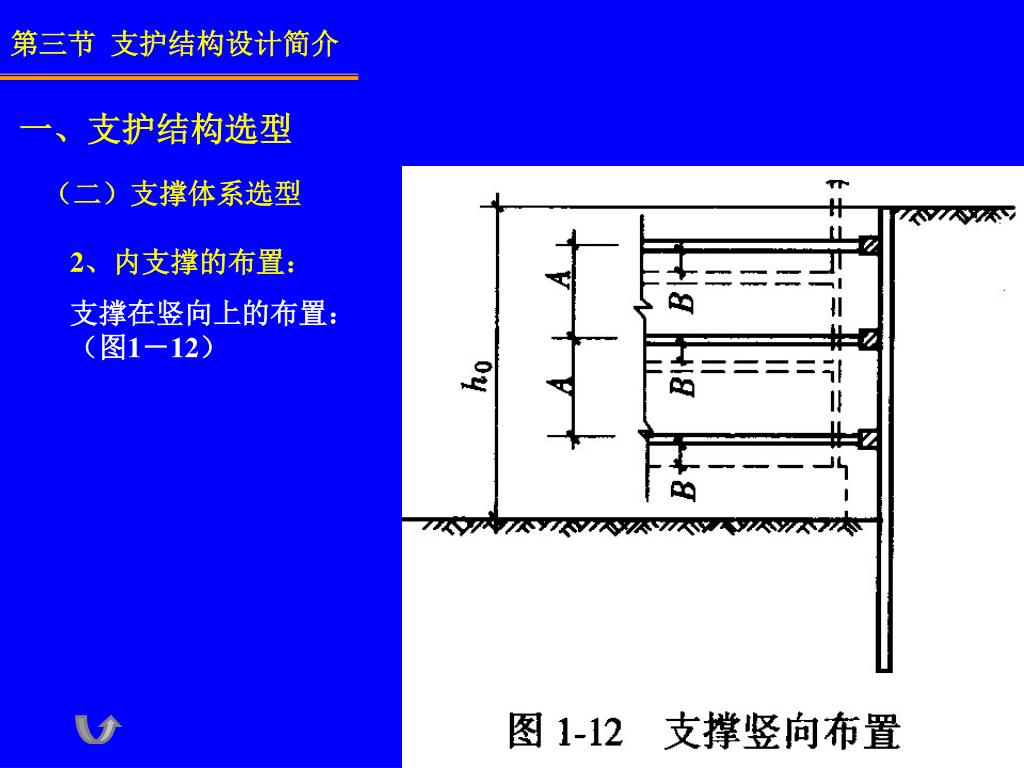

37. 一、支护结构选型 第三节 支护结构设计简介 （二）支撑体系选型 2、内支撑的布置： 支撑在竖向上的布置： （图1－12）
