声速的测定. 声波是在弹性媒质中传播的一种机械波、纵波,其在媒质中的传播速度与 媒质的特性 及 状态 等因素有关。 通过媒质中声速的测量,可以了解被测媒质的特性或状态变化,因而声速测量有非常广泛的应用,如 无损检测 、 测距和定位 、 测气体温度的瞬间变化 、 测液体的流速 、 测材料的弹性模量 等。. 实验目的. 1. 学习测量超声波在空气中的传播速度的方法。 2. 加深对驻波和振动合成等理论知识的理解。 3. 了解压电换能器的功能和培养综合使用仪器的能力。. 实验原理. 由波动理论可知,声速、声源的振动频率和声波波长间的关系为 v = fλ
E N D

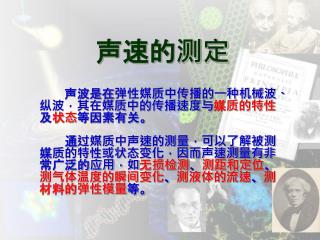

声速的测定 声波是在弹性媒质中传播的一种机械波、纵波,其在媒质中的传播速度与媒质的特性及状态等因素有关。 通过媒质中声速的测量,可以了解被测媒质的特性或状态变化,因而声速测量有非常广泛的应用,如无损检测、测距和定位、测气体温度的瞬间变化、测液体的流速、测材料的弹性模量等。
实验目的 • 1.学习测量超声波在空气中的传播速度的方法。 • 2.加深对驻波和振动合成等理论知识的理解。 • 3.了解压电换能器的功能和培养综合使用仪器的能力。
实验原理 • 由波动理论可知,声速、声源的振动频率和声波波长间的关系为 v = fλ • 如果声波在媒质中 t 时间内传播的距离为 L,则声速为 v = L/t • 声速的大小与声波的频率无关,仅决定于媒质的性质,温度是影响空气中声速的主要因素。在温度为t℃时,干燥空气的声速为 • 由于空气实际上并不是干燥的,总含有一些水蒸汽,经过对空气摩尔质量和比热比的修正,在温度为t0C、相对湿度为r的空气中,声速为 Ps为t=0°C时空气的饱和蒸汽压
实验装置 • 声速测试仪
实验方法 • 振幅极值法(共振干涉法) • 由声源发出的平面波经前方垂直于x轴的刚性平面反射后,反射波与入射波发生干涉而形成驻波,即两列反向传播的同频率行波的叠加,设两列行波为:(复数表示) • 边界条件为 • 于是 • 解出待定常数A和B,就得驻波的表达式(取实部后) • 对于某一确定的l,满足sin[k(l-x)]=1处,振幅最大,波腹 • 满足sin[k(l-x)]=0处,振幅最小,波节
实验方法 • 在驻波场中,空气质点位移的图像不能直接观察到,而声压却可以通过仪器加以观测。 • 声压实空气中由于声扰动而引起的超出静态大气压强的部分 • 声压驻波可以表示为 • 将空气质点的位移驻波表达式与声压驻波表达式加以比较,可以知道:在声场中空气质点位移为波腹的地方,声压为波节;而空气质点位移为波节的地方,声压为波腹。 • 在作为反射面的刚性平面处,空气质点的位移恒为零,声压恒为波腹,其振幅为
实验方法 • 当l改变时,刚性平面处声压振幅也改变,且 • 根据p(l)随l周期变化的原理,可求出半波长 • 按实验原理图将仪器接好,调整信号发生器的频率f 使激发换能器处于谐振状态。 • 调整激发换能器和接收换能器平面的距离l,使得两换能器平面之间的空气形成驻波,示波器产生共振现象,记录示波器所显示的信号幅度连续20个极大值,采用逐差法处理数据。
实验方法 • 相位比较法 • 同时将信号源发射端接入示波器的X轴、反射端接入示波器的Y轴,示波器采用X-Y扫描、这时示波器将显示一椭圆或直线。 • 当移动接收换能器时将会发现:不仅椭圆的幅值大小会随发射-接收的距离l发生变化,而且椭圆的相位亦发生变化。 • 利用李萨如图形找出同相(Φ=0)或反相(Φ=)时椭圆退化为右斜或左斜直线,调整接收器的位置,注意屏幕上出现的椭圆相位(例如Φ=0或Φ=),继续移动接收换能器、直到椭圆或直线的相位完全重复上述椭圆或直线的相位、这时所移动距离恰好为一个波长,为使测量值更加准确,可多移动几个波长。采用逐差法处理数据。
实验方法 • 时差法 • 缓慢移动接收端S2,同时观察时间显示窗口,当时间读数增加10μs时,由数显表头读数记录S1所在位置x1,(10μs内声波在空气中传播的距离)。依次移动S1,观察时间显示窗口,每增加10μs时,由数显表头读数记录x2、x3、…x20。采用逐差法处理数据。
实验数据处理 • 数据记录表格(参考) • 振幅极值法
注意事项 • 1.测量时,旋转鼓轮应向同一方向旋转,以避免空程误差。 • 2.电源接通时,两超声换能器不得接触。 • 3.计算空气中声速的百分偏差时,空气中声速理论值由温度压强等计算。
