第 12 章 UG 建模实例 — 油泵壳体的设计装配

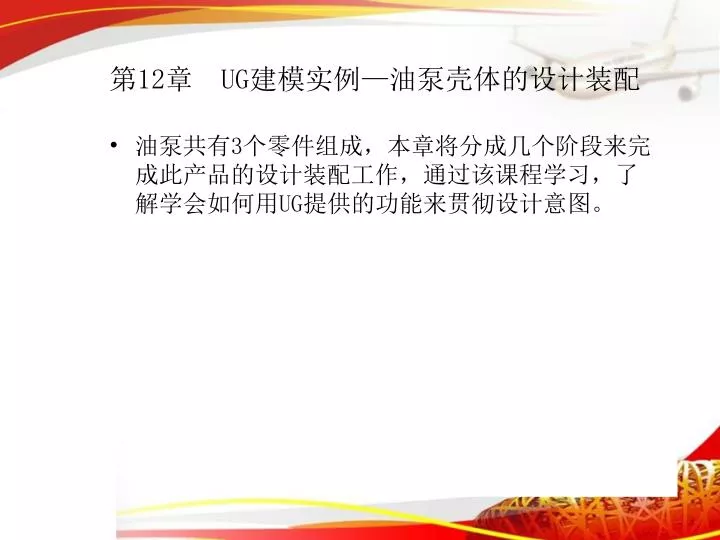

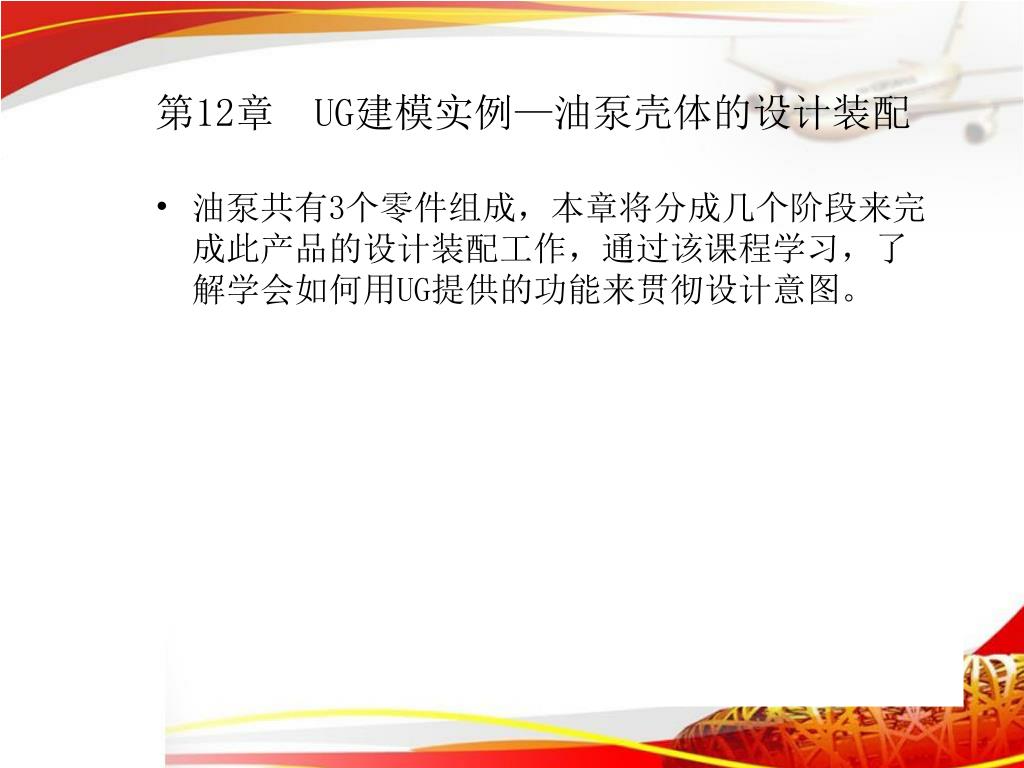

1. 第12章 UG建模实例—油泵壳体的设计装配 • 油泵共有3个零件组成，本章将分成几个阶段来完成此产品的设计装配工作，通过该课程学习，了解学会如何用UG提供的功能来贯彻设计意图。

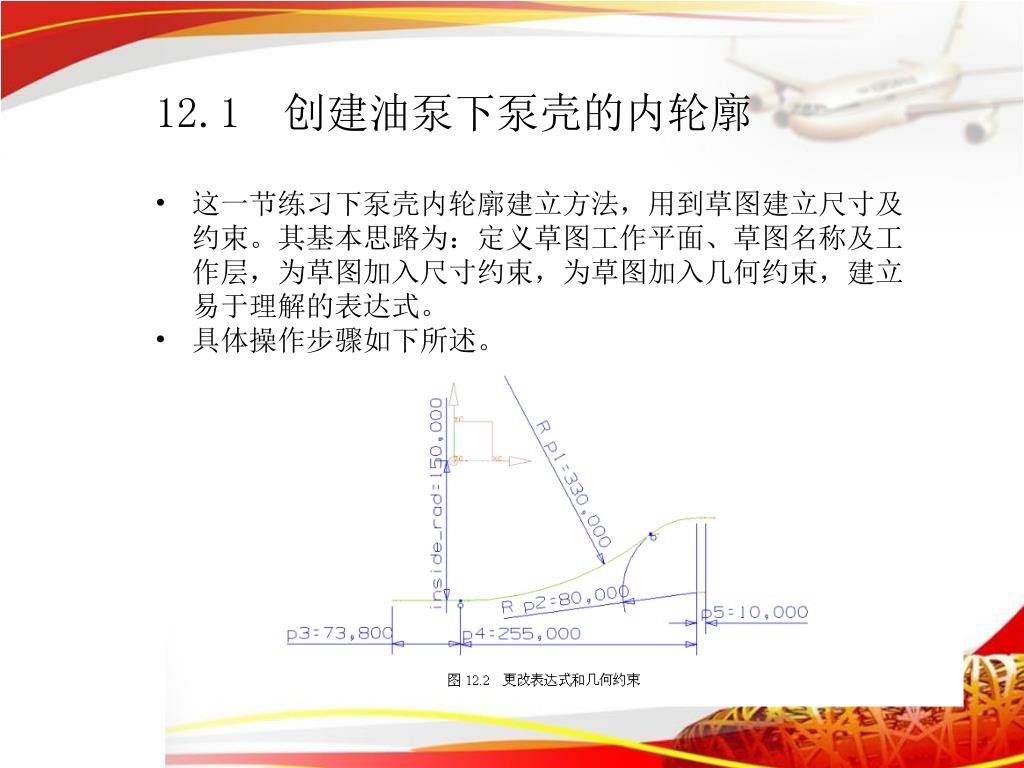

2. 12.1 创建油泵下泵壳的内轮廓 • 这一节练习下泵壳内轮廓建立方法，用到草图建立尺寸及约束。其基本思路为：定义草图工作平面、草图名称及工作层，为草图加入尺寸约束，为草图加入几何约束，建立易于理解的表达式。 • 具体操作步骤如下所述。

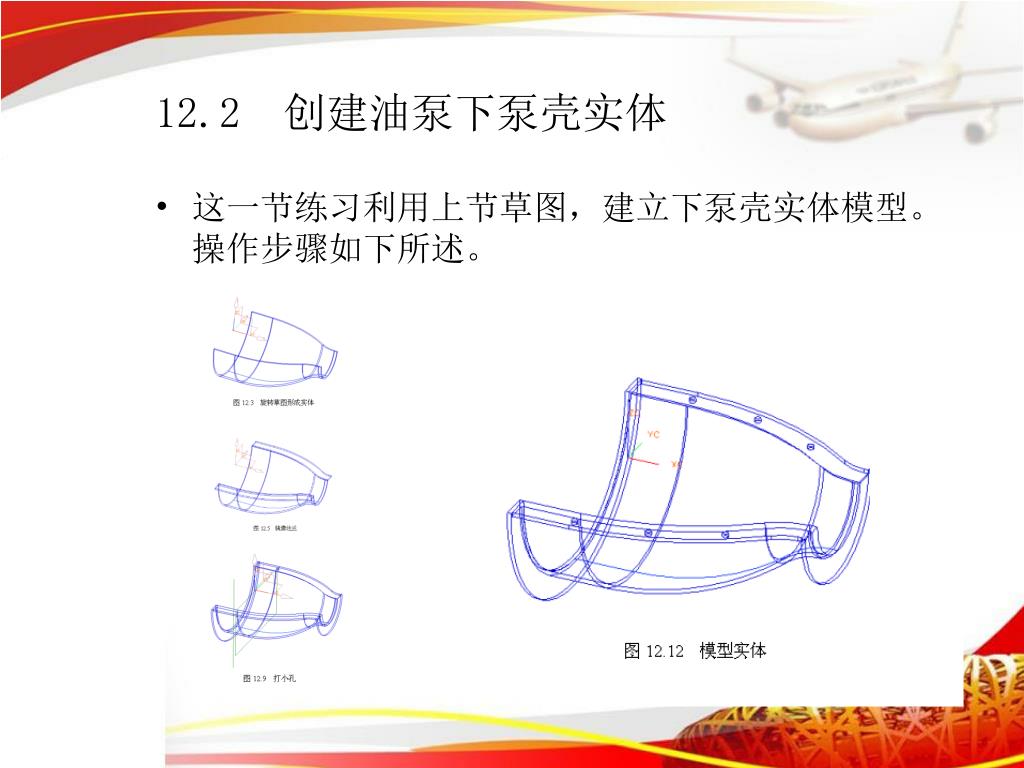

3. 12.2 创建油泵下泵壳实体 • 这一节练习利用上节草图，建立下泵壳实体模型。操作步骤如下所述。

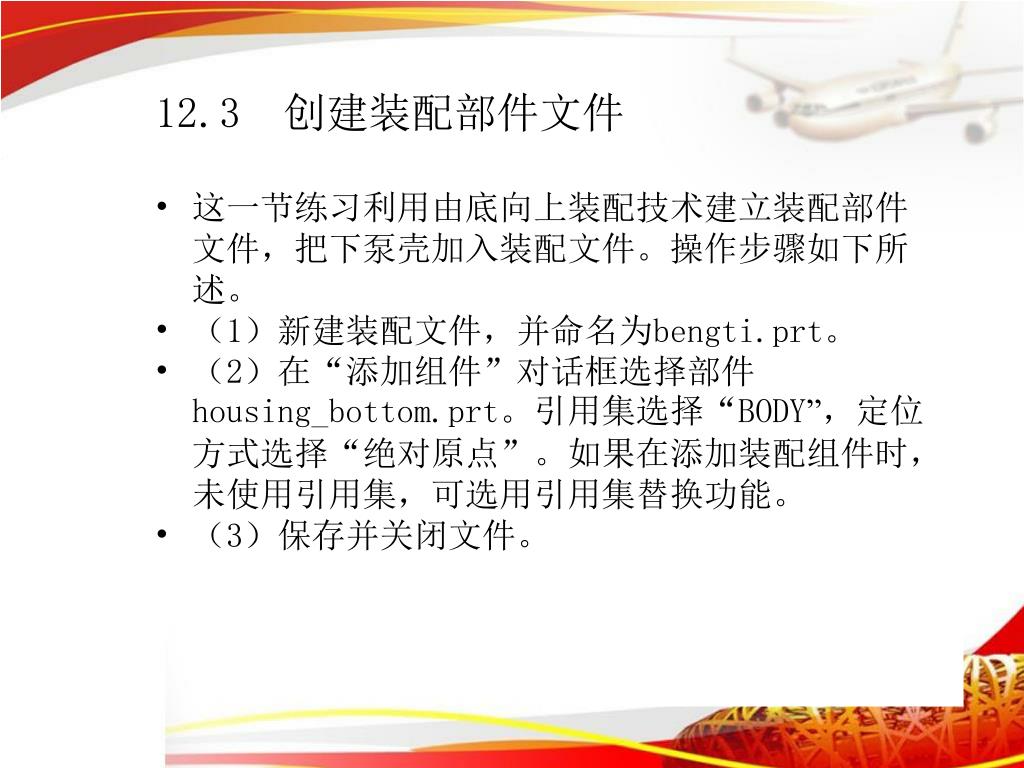

4. 12.3 创建装配部件文件 • 这一节练习利用由底向上装配技术建立装配部件文件，把下泵壳加入装配文件。操作步骤如下所述。 • （1）新建装配文件，并命名为bengti.prt。 • （2）在“添加组件”对话框选择部件housing_bottom.prt。引用集选择“BODY”，定位方式选择“绝对原点”。如果在添加装配组件时，未使用引用集，可选用引用集替换功能。 • （3）保存并关闭文件。

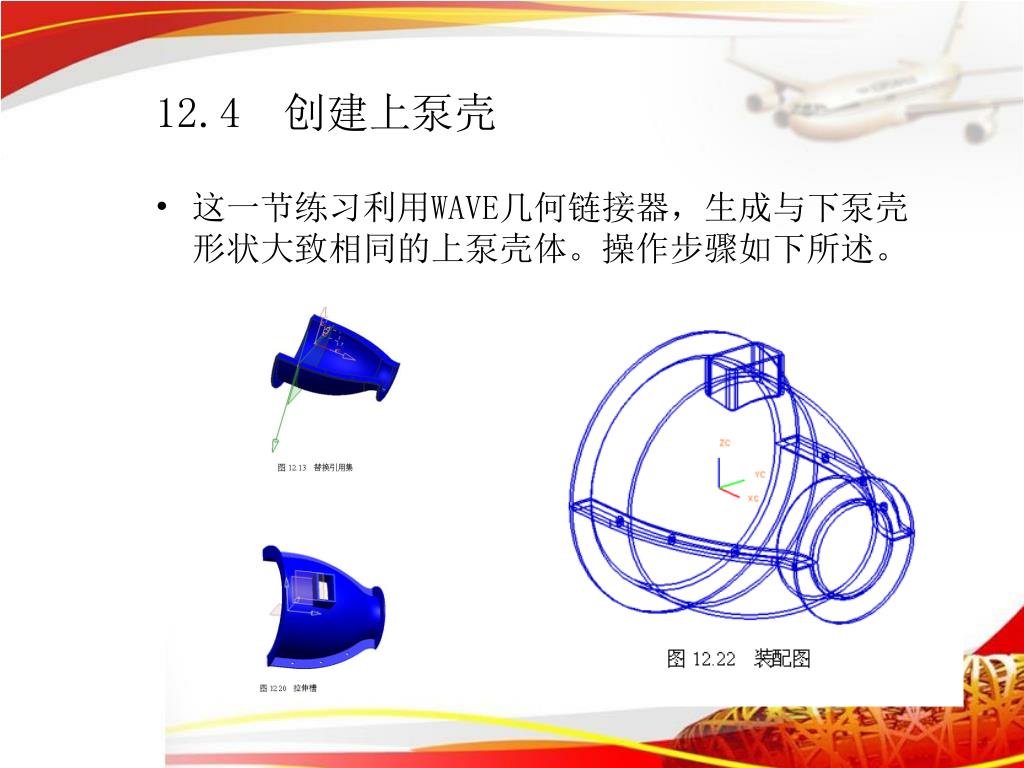

5. 12.4 创建上泵壳 • 这一节练习利用WAVE几何链接器，生成与下泵壳形状大致相同的上泵壳体。操作步骤如下所述。

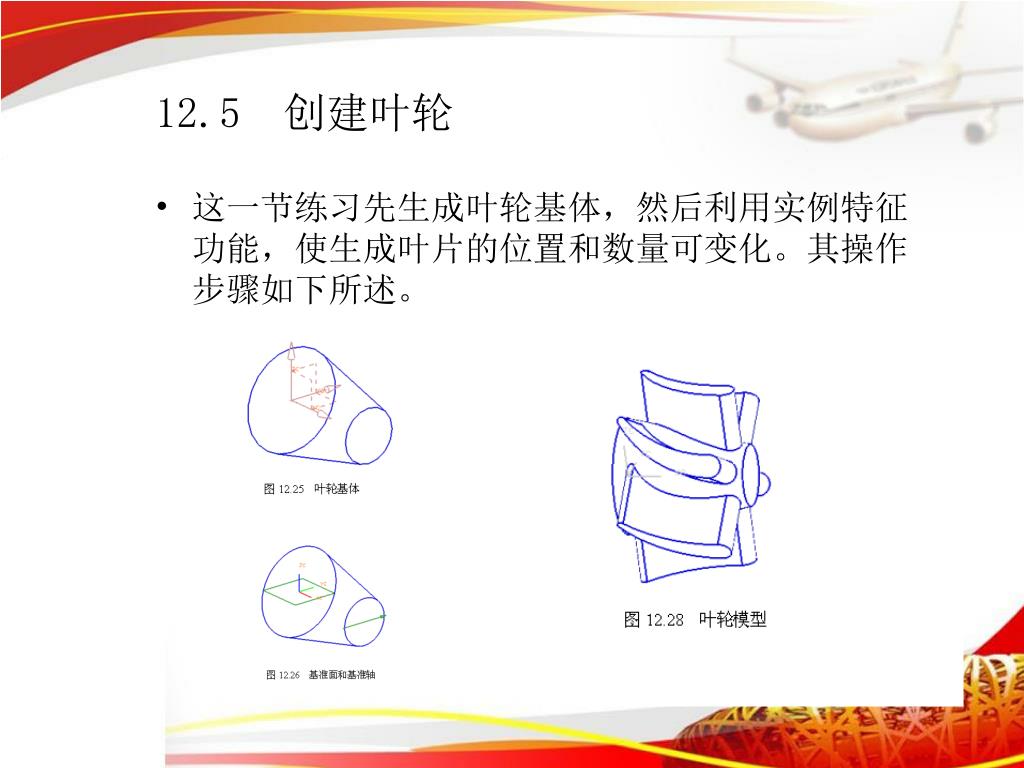

6. 12.5 创建叶轮 • 这一节练习先生成叶轮基体，然后利用实例特征功能，使生成叶片的位置和数量可变化。其操作步骤如下所述。

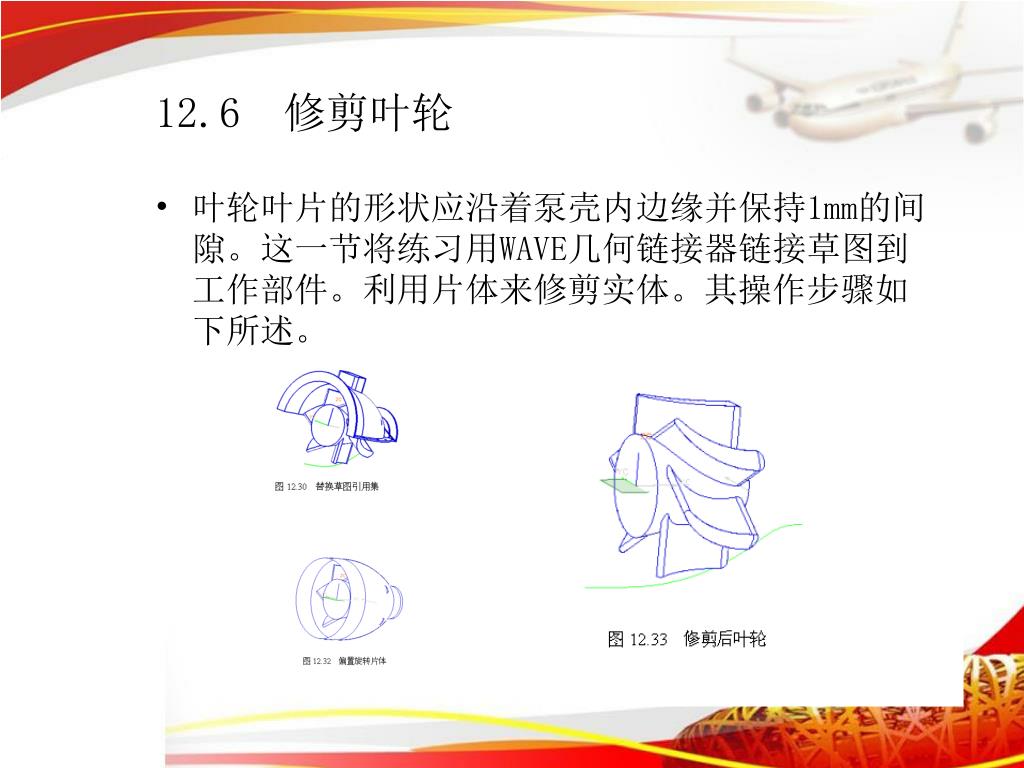

7. 12.6 修剪叶轮 • 叶轮叶片的形状应沿着泵壳内边缘并保持1mm的间隙。这一节将练习用WAVE几何链接器链接草图到工作部件。利用片体来修剪实体。其操作步骤如下所述。

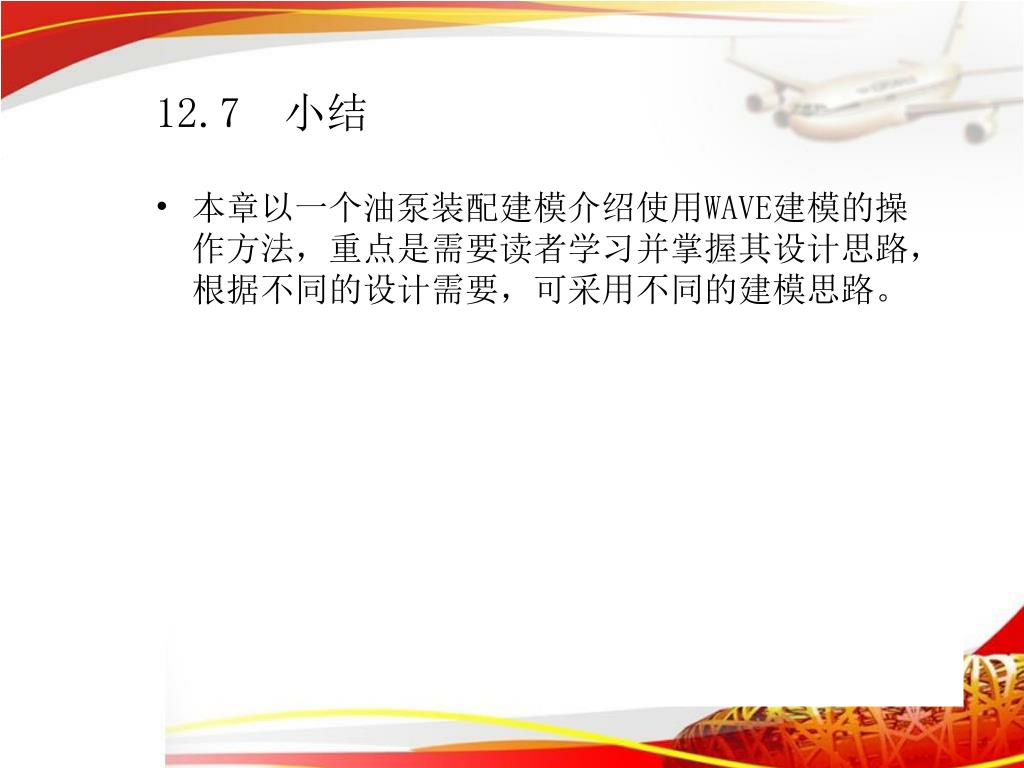

8. 12.7 小结 • 本章以一个油泵装配建模介绍使用WAVE建模的操作方法，重点是需要读者学习并掌握其设计思路，根据不同的设计需要，可采用不同的建模思路。
