第五章 在华为路由器上配置静态路由和RIP协议 (实训) 主讲:王毅 在华为路由器上配置静态路由和RIP协议（实训）
在华为路由器上配置静态路由和RIP协议（实训）在华为路由器上配置静态路由和RIP协议（实训） 实 训 内 容 配置路由器静态路由 配置路由器RIP路由

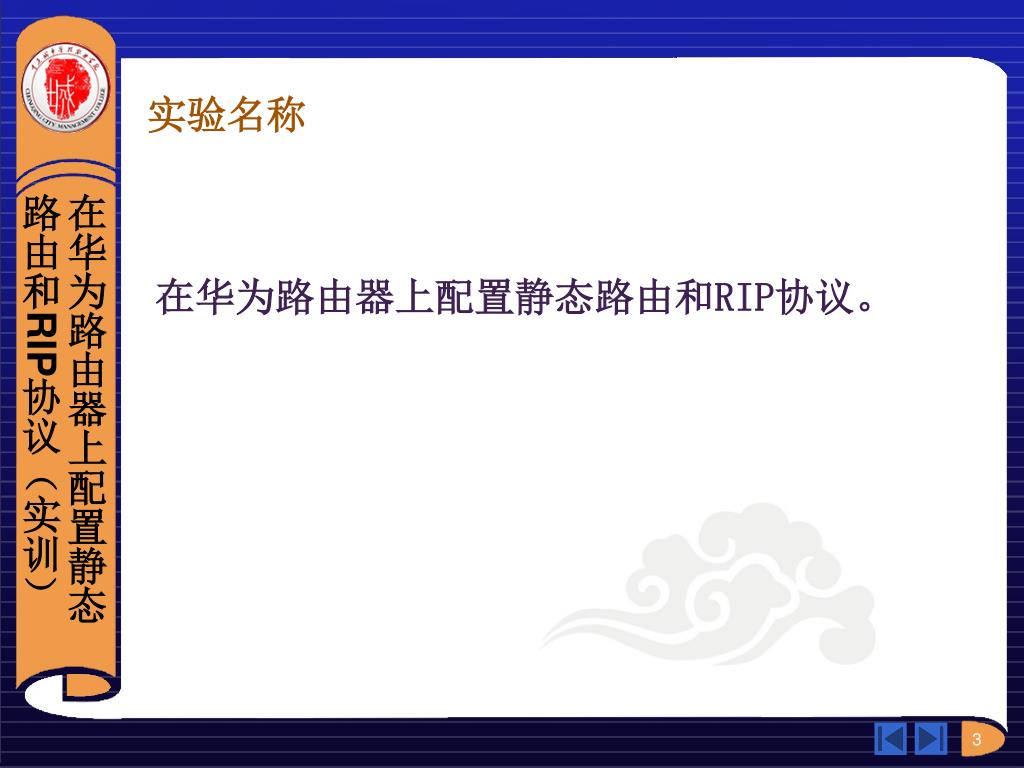

实验名称 在华为路由器上配置静态路由和RIP协议（实训） 在华为路由器上配置静态路由和RIP协议。

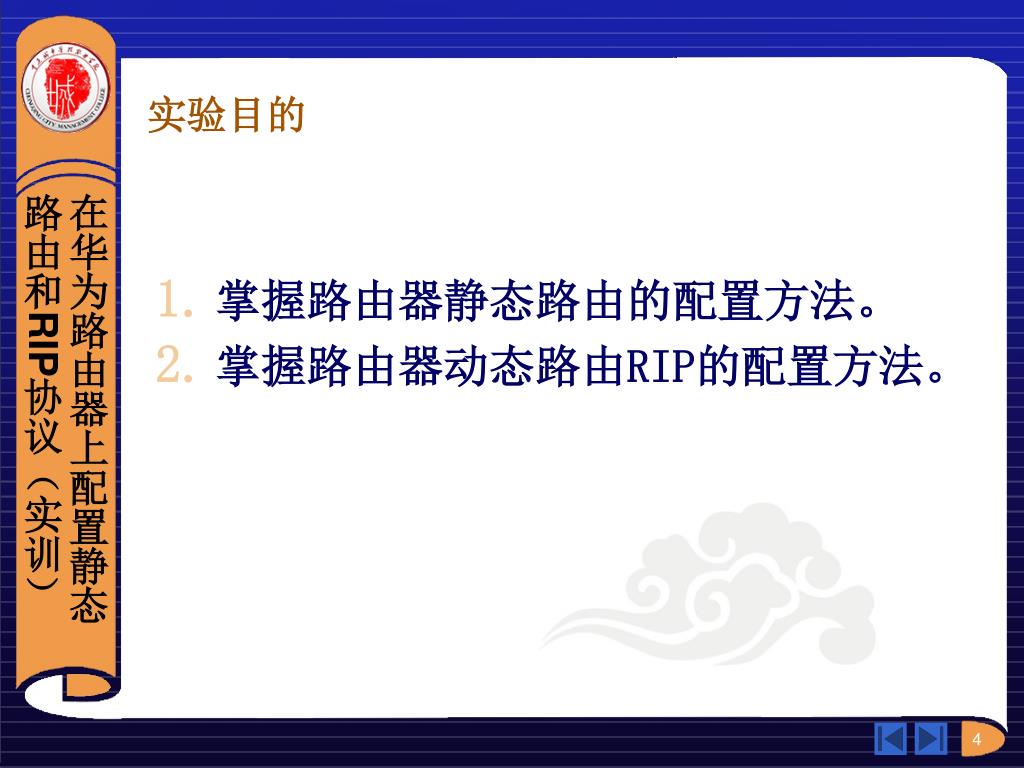

实验目的 在华为路由器上配置静态路由和RIP协议（实训） • 掌握路由器静态路由的配置方法。 • 掌握路由器动态路由RIP的配置方法。

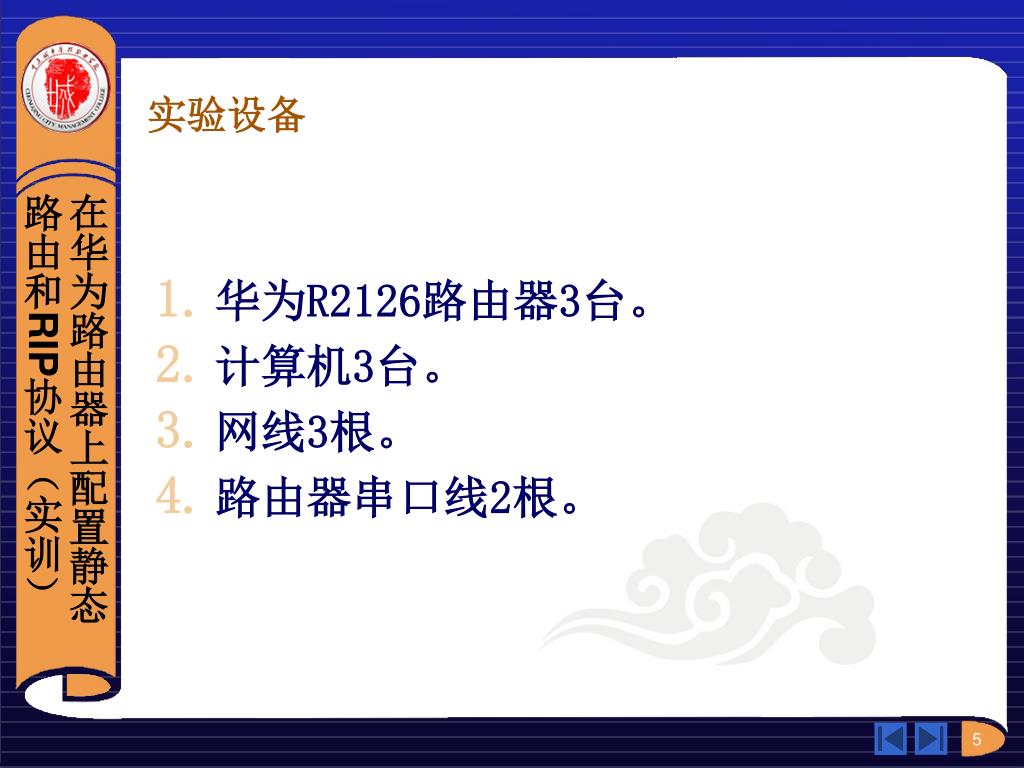

实验设备 在华为路由器上配置静态路由和RIP协议（实训） • 华为R2126路由器3台。 • 计算机3台。 • 网线3根。 • 路由器串口线2根。

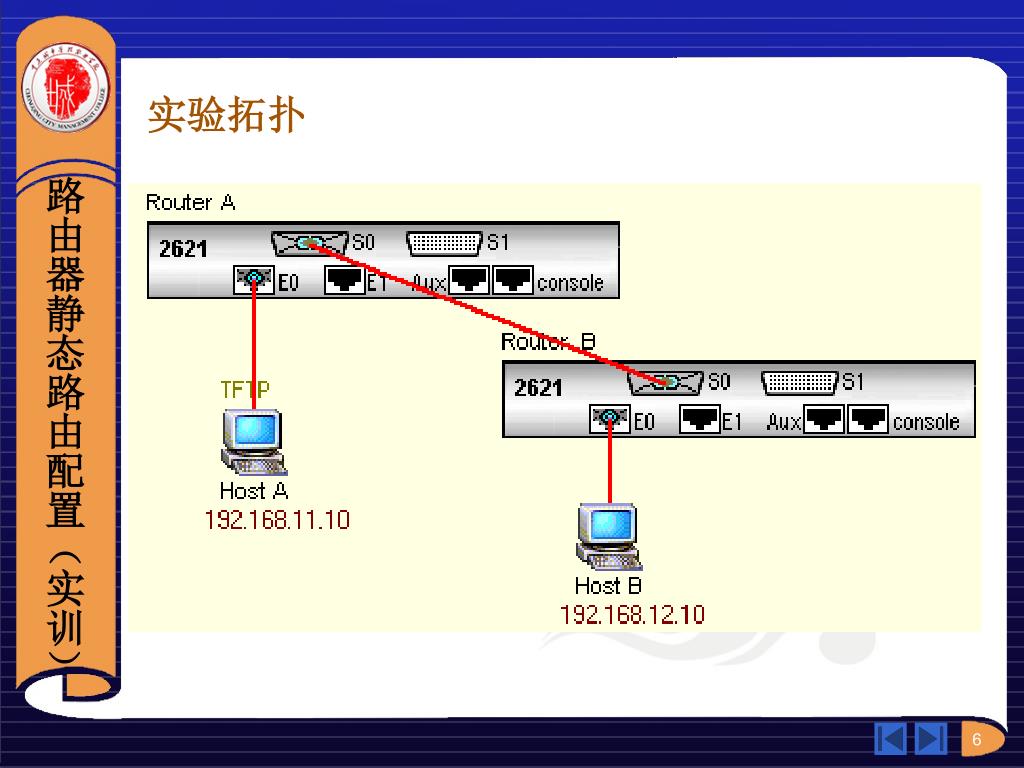

实验拓扑 路由器静态路由配置（实训）
实验步骤 路由器静态路由配置（实训） 1.在HW-routesim中，根据实验拓扑图组建局域网。 2.根据拓扑图对每台计算机配置IP地址。 如计算机A配置为： • PCA login: root • password: linux • [root@PCA root]# ifconfig eth0 192.168.11.10 netmask 255.255.255.0 • [root@PCA root]# route add default gw 192.168.11.1
实验步骤 路由器静态路由配置（实训） 3.进入路由器A，对其如下进行配置。 • <Quidway>sys Enter system view, return to user view with Ctrl+Z. • [Quidway]int e0 • [Quidway-Ethernet0]ip add 192.168.11.1 255.255.255.0 • [Quidway-Ethernet0]undo shutdown • [Quidway-Ethernet0]quit • [Quidway]int s0 • [Quidway-Serial0]ip add 192.168.1.1 255.255.255.0 • [Quidway-Serial0]clock rate 64000 • [Quidway-Serial0]undo shutdown • [Quidway-Serial0]quit • [Quidway]ip route 192.168.12.0 255.255.255.0 192.168.1.2 • [Quidway]ip routing

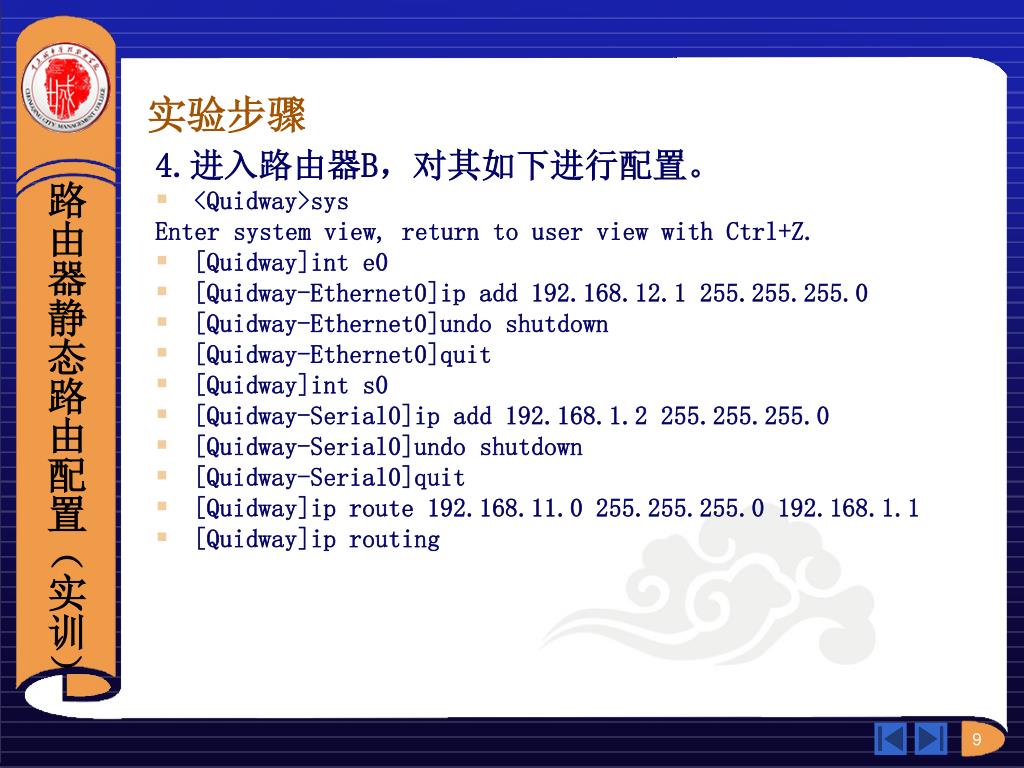

实验步骤 路由器静态路由配置（实训） 4.进入路由器B，对其如下进行配置。 • <Quidway>sys Enter system view, return to user view with Ctrl+Z. • [Quidway]int e0 • [Quidway-Ethernet0]ip add 192.168.12.1 255.255.255.0 • [Quidway-Ethernet0]undo shutdown • [Quidway-Ethernet0]quit • [Quidway]int s0 • [Quidway-Serial0]ip add 192.168.1.2 255.255.255.0 • [Quidway-Serial0]undo shutdown • [Quidway-Serial0]quit • [Quidway]ip route 192.168.11.0 255.255.255.0 192.168.1.1 • [Quidway]ip routing

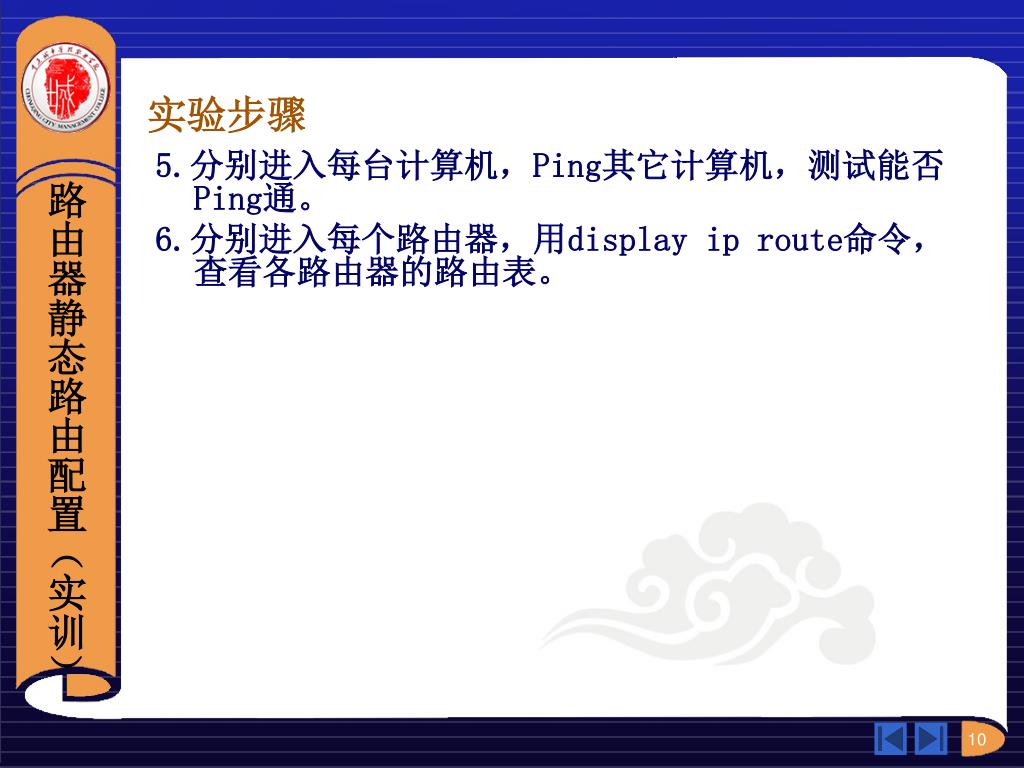

实验步骤 路由器静态路由配置（实训） 5.分别进入每台计算机，Ping其它计算机，测试能否Ping通。 6.分别进入每个路由器，用display ip route命令，查看各路由器的路由表。

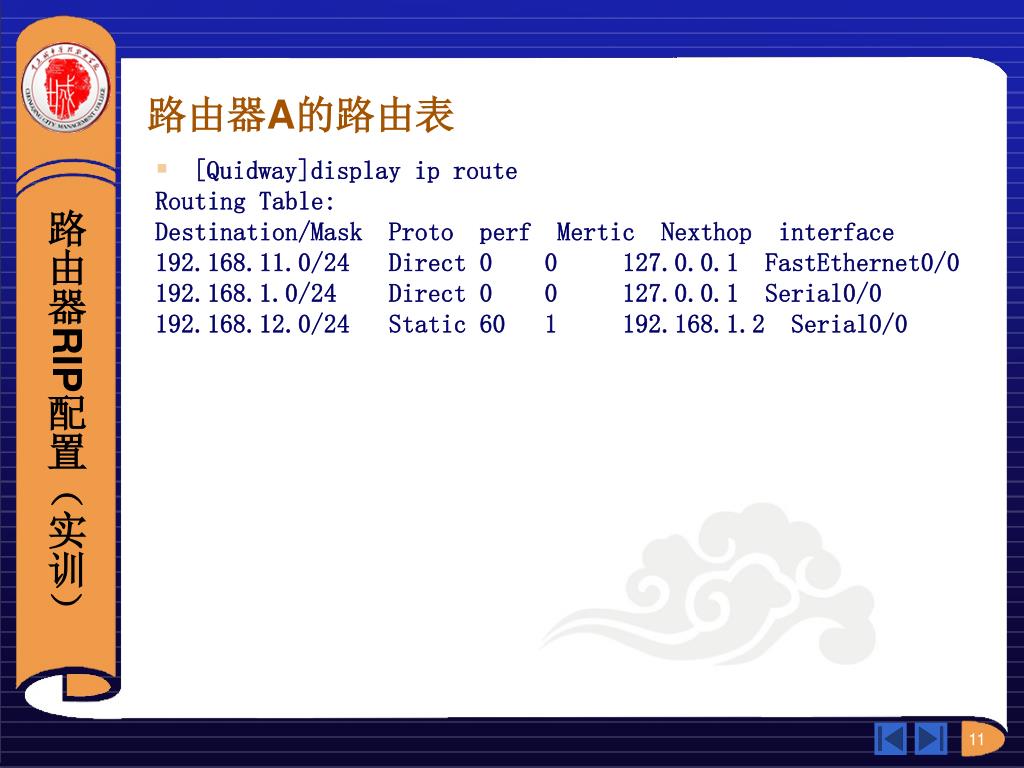

路由器A的路由表 路由器RIP配置（实训） • [Quidway]display ip route Routing Table: Destination/Mask Proto perf Mertic Nexthop interface 192.168.11.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.1.0/24 Direct 0 0 127.0.0.1 Serial0/0 192.168.12.0/24 Static 60 1 192.168.1.2 Serial0/0
路由器B的路由表 路由器RIP配置（实训） • [Quidway]display ip route Routing Table: Destination/Mask Proto perf Mertic Nexthop interface 192.168.12.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.1.0/24 Direct 0 0 127.0.0.1 Serial0/0 192.168.11.0/24 Static 60 1 192.168.1.1 Serial0/0

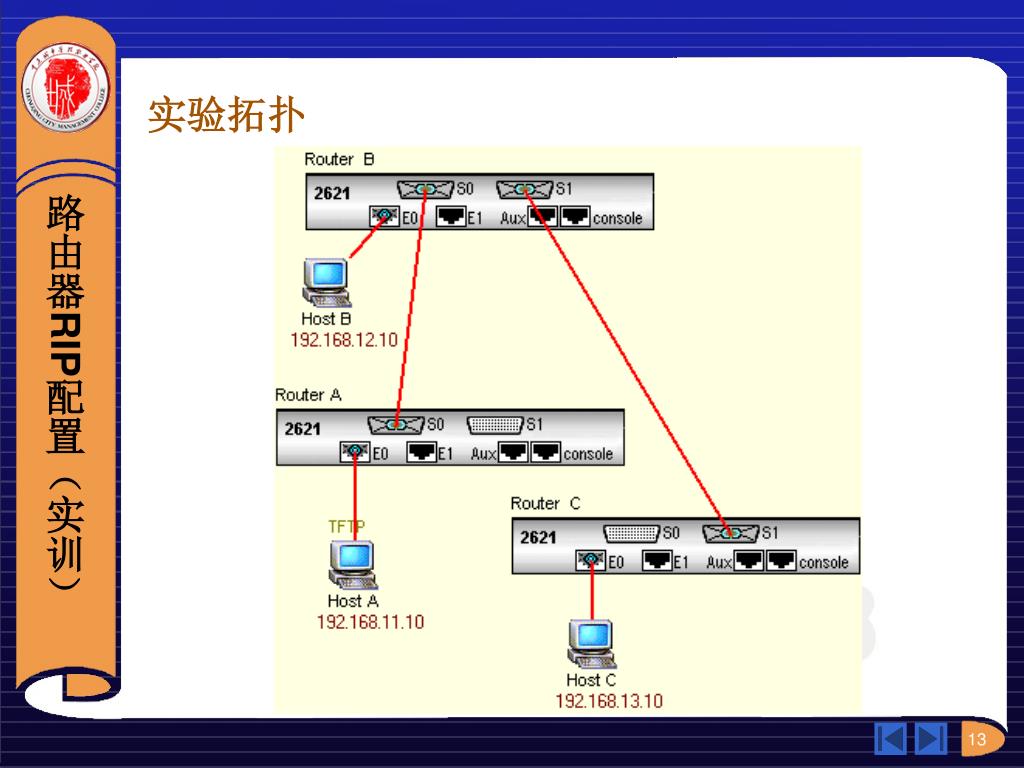

实验拓扑 路由器RIP配置（实训）

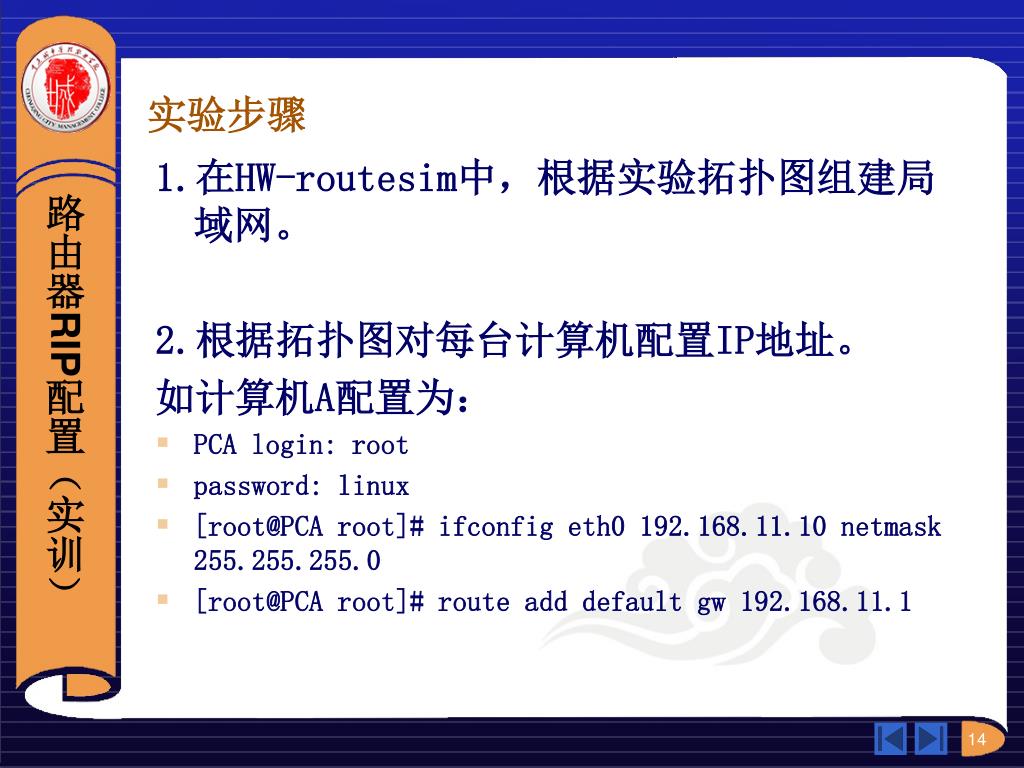

实验步骤 路由器RIP配置（实训） 1.在HW-routesim中，根据实验拓扑图组建局域网。 2.根据拓扑图对每台计算机配置IP地址。 如计算机A配置为： • PCA login: root • password: linux • [root@PCA root]# ifconfig eth0 192.168.11.10 netmask 255.255.255.0 • [root@PCA root]# route add default gw 192.168.11.1

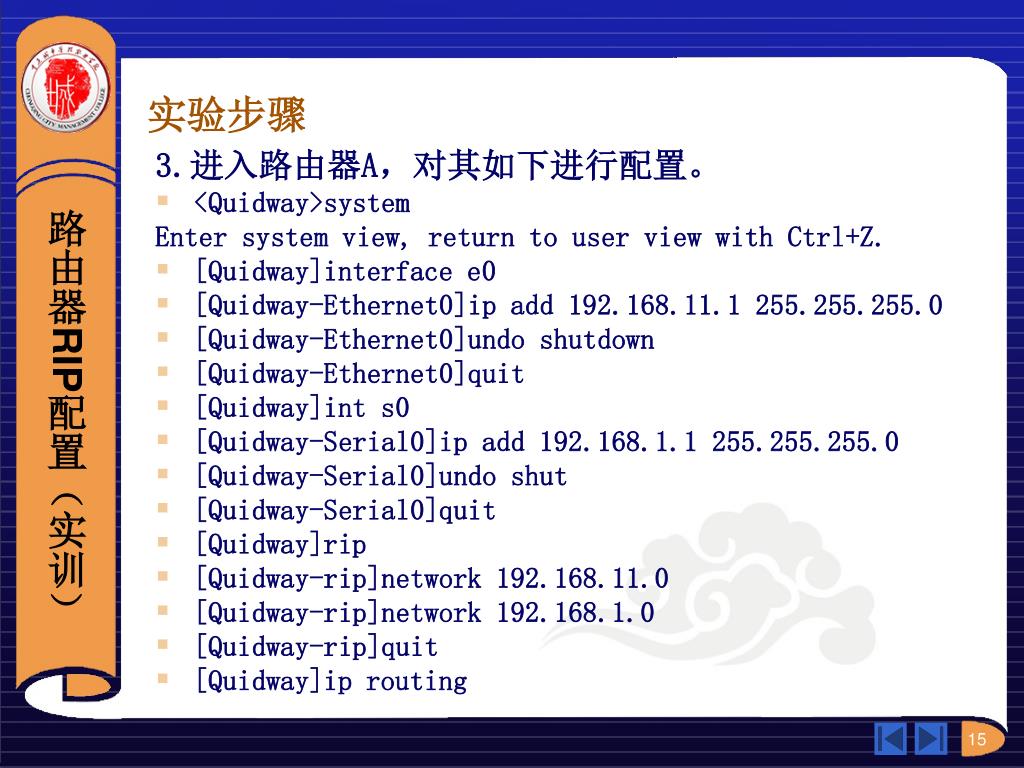

实验步骤 路由器RIP配置（实训） 3.进入路由器A，对其如下进行配置。 • <Quidway>system Enter system view, return to user view with Ctrl+Z. • [Quidway]interface e0 • [Quidway-Ethernet0]ip add 192.168.11.1 255.255.255.0 • [Quidway-Ethernet0]undo shutdown • [Quidway-Ethernet0]quit • [Quidway]int s0 • [Quidway-Serial0]ip add 192.168.1.1 255.255.255.0 • [Quidway-Serial0]undo shut • [Quidway-Serial0]quit • [Quidway]rip • [Quidway-rip]network 192.168.11.0 • [Quidway-rip]network 192.168.1.0 • [Quidway-rip]quit • [Quidway]ip routing

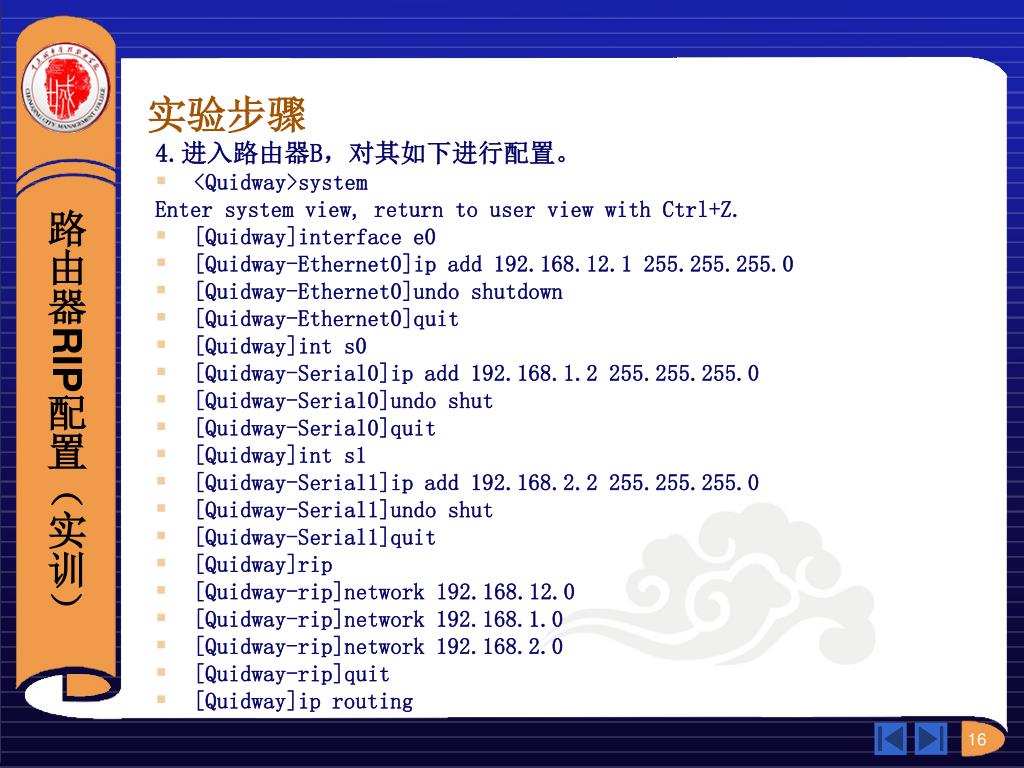

实验步骤 路由器RIP配置（实训） 4.进入路由器B，对其如下进行配置。 • <Quidway>system Enter system view, return to user view with Ctrl+Z. • [Quidway]interface e0 • [Quidway-Ethernet0]ip add 192.168.12.1 255.255.255.0 • [Quidway-Ethernet0]undo shutdown • [Quidway-Ethernet0]quit • [Quidway]int s0 • [Quidway-Serial0]ip add 192.168.1.2 255.255.255.0 • [Quidway-Serial0]undo shut • [Quidway-Serial0]quit • [Quidway]int s1 • [Quidway-Serial1]ip add 192.168.2.2 255.255.255.0 • [Quidway-Serial1]undo shut • [Quidway-Serial1]quit • [Quidway]rip • [Quidway-rip]network 192.168.12.0 • [Quidway-rip]network 192.168.1.0 • [Quidway-rip]network 192.168.2.0 • [Quidway-rip]quit • [Quidway]ip routing

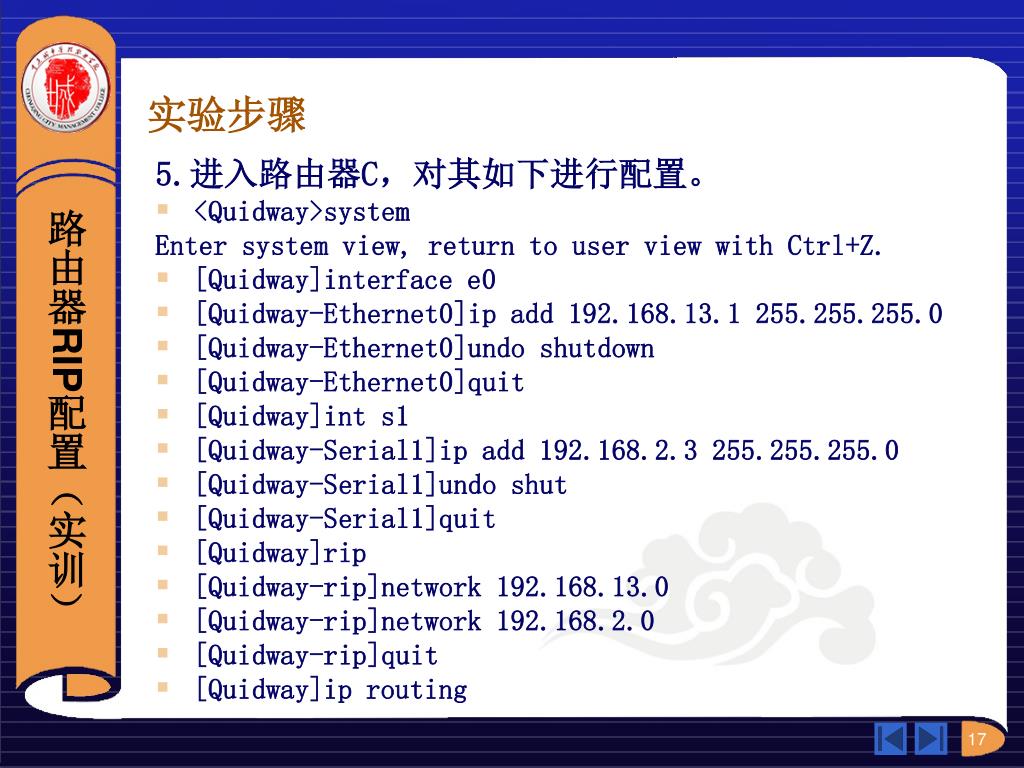

实验步骤 路由器RIP配置（实训） 5.进入路由器C，对其如下进行配置。 • <Quidway>system Enter system view, return to user view with Ctrl+Z. • [Quidway]interface e0 • [Quidway-Ethernet0]ip add 192.168.13.1 255.255.255.0 • [Quidway-Ethernet0]undo shutdown • [Quidway-Ethernet0]quit • [Quidway]int s1 • [Quidway-Serial1]ip add 192.168.2.3 255.255.255.0 • [Quidway-Serial1]undo shut • [Quidway-Serial1]quit • [Quidway]rip • [Quidway-rip]network 192.168.13.0 • [Quidway-rip]network 192.168.2.0 • [Quidway-rip]quit • [Quidway]ip routing

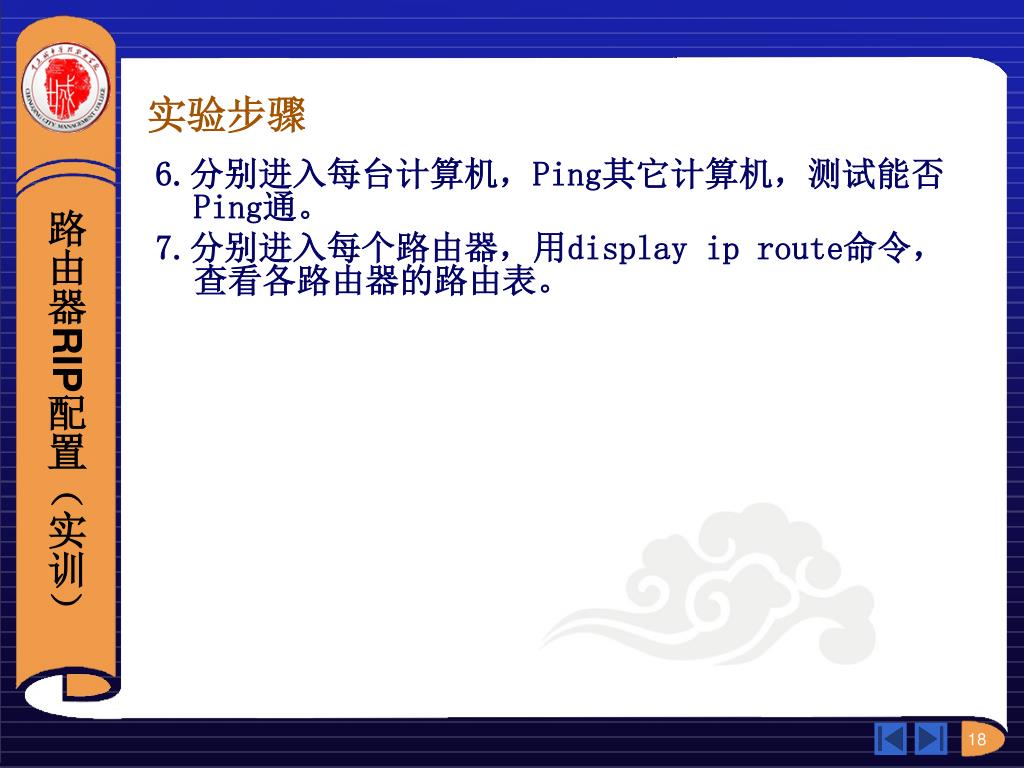

实验步骤 路由器RIP配置（实训） 6.分别进入每台计算机，Ping其它计算机，测试能否Ping通。 7.分别进入每个路由器，用display ip route命令，查看各路由器的路由表。

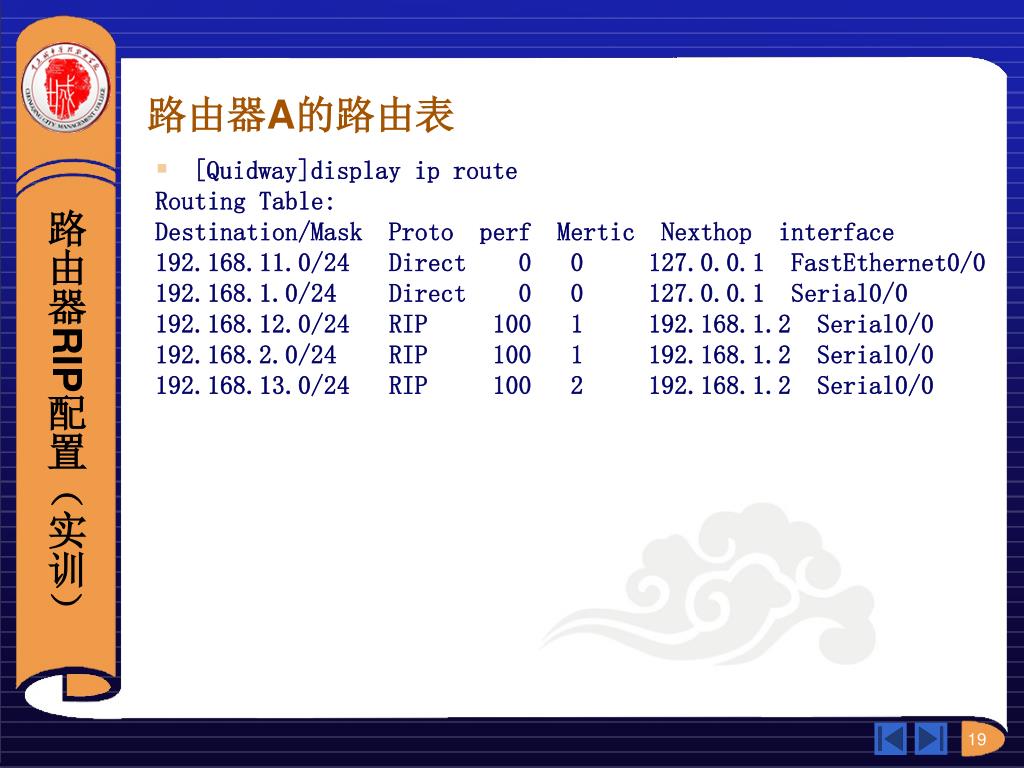

路由器A的路由表 路由器RIP配置（实训） • [Quidway]display ip route Routing Table: Destination/Mask Proto perf Mertic Nexthop interface 192.168.11.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.1.0/24 Direct 0 0 127.0.0.1 Serial0/0 192.168.12.0/24 RIP 100 1 192.168.1.2 Serial0/0 192.168.2.0/24 RIP 100 1 192.168.1.2 Serial0/0 192.168.13.0/24 RIP 100 2 192.168.1.2 Serial0/0
路由器B的路由表 路由器RIP配置（实训） • [Quidway]display ip route Routing Table: Destination/Mask Proto perf Mertic Nexthop interface 192.168.12.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.1.0/24 Direct 0 0 127.0.0.1 Serial0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/1 192.168.11.0/24 RIP 100 1 192.168.1.1 Serial0/0 192.168.13.0/24 RIP 100 1 192.168.2.3 Serial0/1
路由器C的路由表 路由器RIP配置（实训） • [Quidway]display ip route Routing Table: Destination/Mask Proto perf Mertic Nexthop interface 192.168.13.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/1 192.168.12.0/24 RIP 100 1 192.168.2.2 Serial0/1 192.168.1.0/24 RIP 100 1 192.168.2.2 Serial0/1 192.168.11.0/24 RIP 100 2 192.168.2.2 Serial0/1

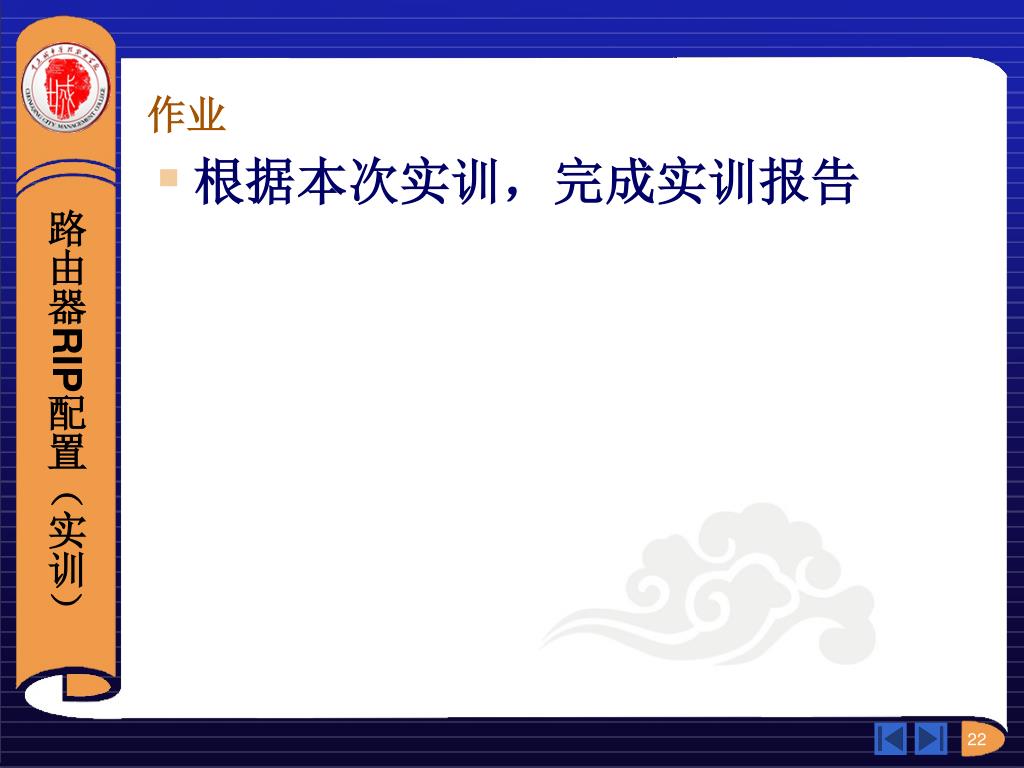

作业 路由器RIP配置（实训） • 根据本次实训，完成实训报告

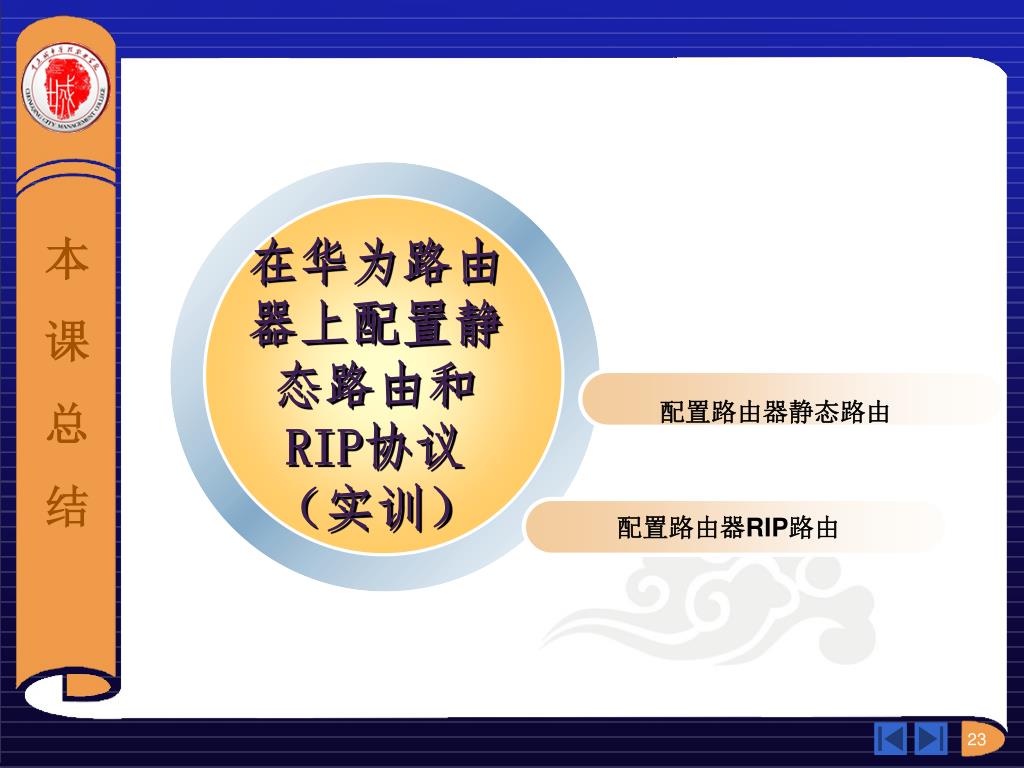

在华为路由器上配置静态路由和RIP协议（实训）在华为路由器上配置静态路由和RIP协议（实训） 本 课 总 结 配置路由器静态路由 配置路由器RIP路由
