  1. 鋼筋混凝土施工第一講：概說 南榮技術學院建築工程科 許榮方 93/7/30

  2. 大綱 • 成績計算 • 鋼筋混凝土概要 • 混凝土材料特性 • 鋼筋工程 • 模板工程 • 混凝土工程 • 標準層施工流程圖 • 實例施工照片

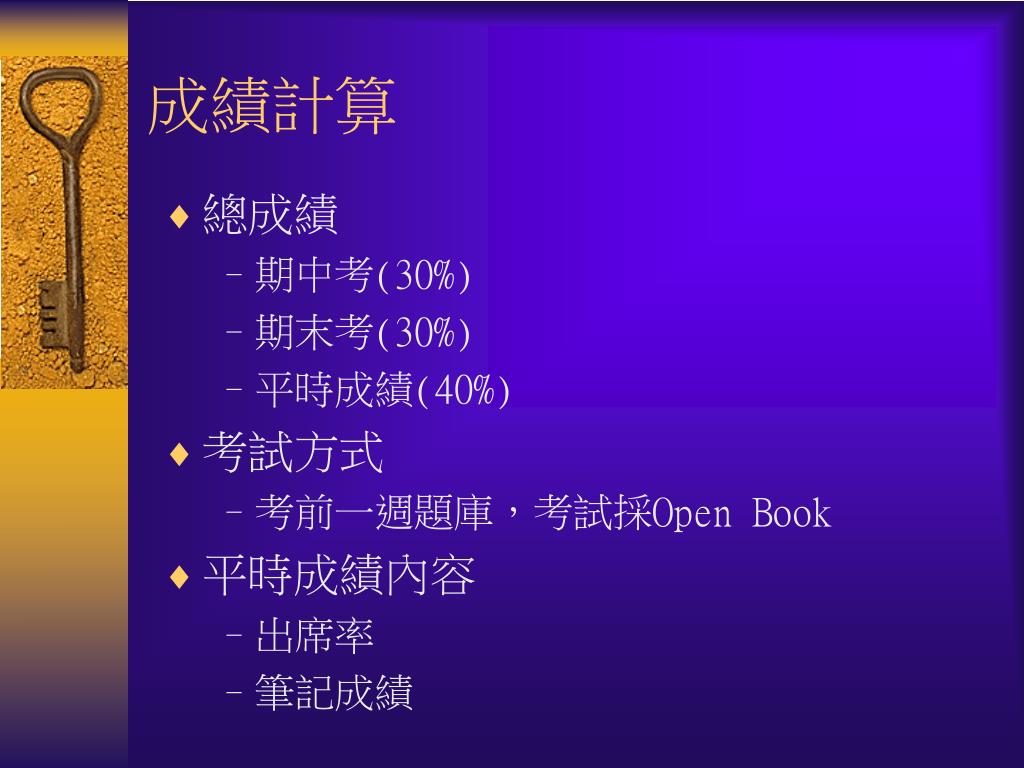

  3. 成績計算 • 總成績 • 期中考(30%) • 期末考(30%) • 平時成績(40%) • 考試方式 • 考前一週題庫，考試採Open Book • 平時成績內容 • 出席率 • 筆記成績

  4. 鋼筋混凝土概要(1/2) • 歷史 • 羅馬帝國時代：羅馬人應用一種石灰質之泥土加水拌合，凝結後製成各種形狀之物品，此乃天然水泥發現之開端 • 1824年：Joseoh Aspdin發明了卜特蘭水泥(Portland cement) • 1850年：J.L.Lambot利用鐵絲網安裝於混凝土中，初期領悟了加強混凝土之原理 • 1861年：法國人F.Coigent發表了「鋼筋混凝土原理」 • 1865年：英國W.Bwillinion於新泰隆堡建造了第一幢鋼筋混凝土住宅

  5. 鋼筋混凝土概要(2/2) • 鋼筋混凝土(Reinforced Concrete)原理 • 鋼筋混凝土為鋼筋及混凝土之組合建材。 • 混凝土之抗拉力強度約為抗壓強度之1/10。 • 鋼筋對於抗拉、抗壓均具有高強度之特性，然於大氣中容易氧化腐蝕，且不耐高溫。 • 鋼筋具備高度之抗拉力及抗撓曲性，混凝土可藉其可塑性澆置成任意之形狀而構成一體式之構造物。此乃鋼筋混凝土目前被廣泛使用之原因。 • 於混凝土構材之抗拉處擺置鋼筋，而鋼筋用混凝土加以包裹，獲致一完美之理想混合材料。

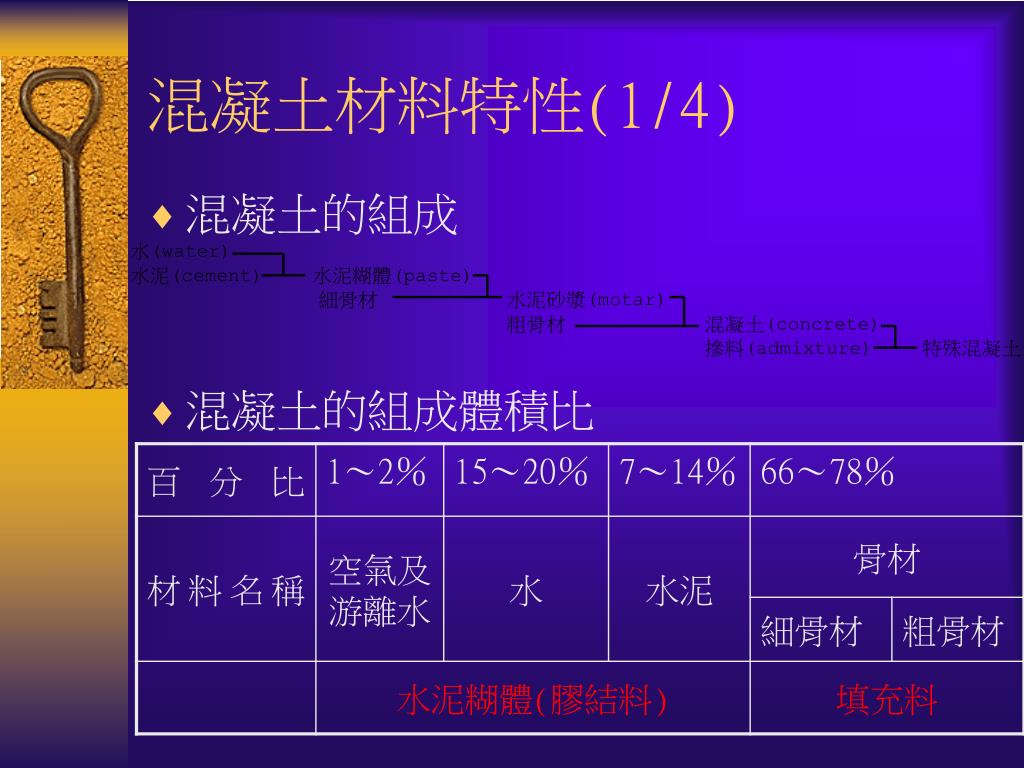

  6. 混凝土材料特性(1/4) • 混凝土的組成 • 混凝土的組成體積比

  7. 混凝土材料特性(2/4) • 膠結料功用 • 包圍骨材表面，使之粘結一起而產生強度。 • 填充骨材間之空隙。 • 使新鮮混凝土具流動性，便於施工。 • 填充料功用 • 骨材價廉以取代水泥漿，可省水泥用量，降低成本。 • 骨材強度較水泥漿高，用於混凝土中可提高強度。 • 對載重，磨損，水份浸透及風化作用之抵抗力較佳。 • 可減少混凝土體積變化 。

  8. 混凝土材料特性(3/4) • 水泥、水、粒料：另詳講義。 • 水泥之化學成分 • 4份之石灰質原料與1份之粘土質原料，經適當混合後，以1000～1300℃高溫鍛燒成熟料熔塊，再加入石膏研磨而成粉狀細末。 • 5種卜特蘭水泥。 • 水泥性質 • 比重、細度、凝結、健性、強度。 • 粒料：海砂屋 • 氯離子含量(硝酸銀滴定法) • 摻料

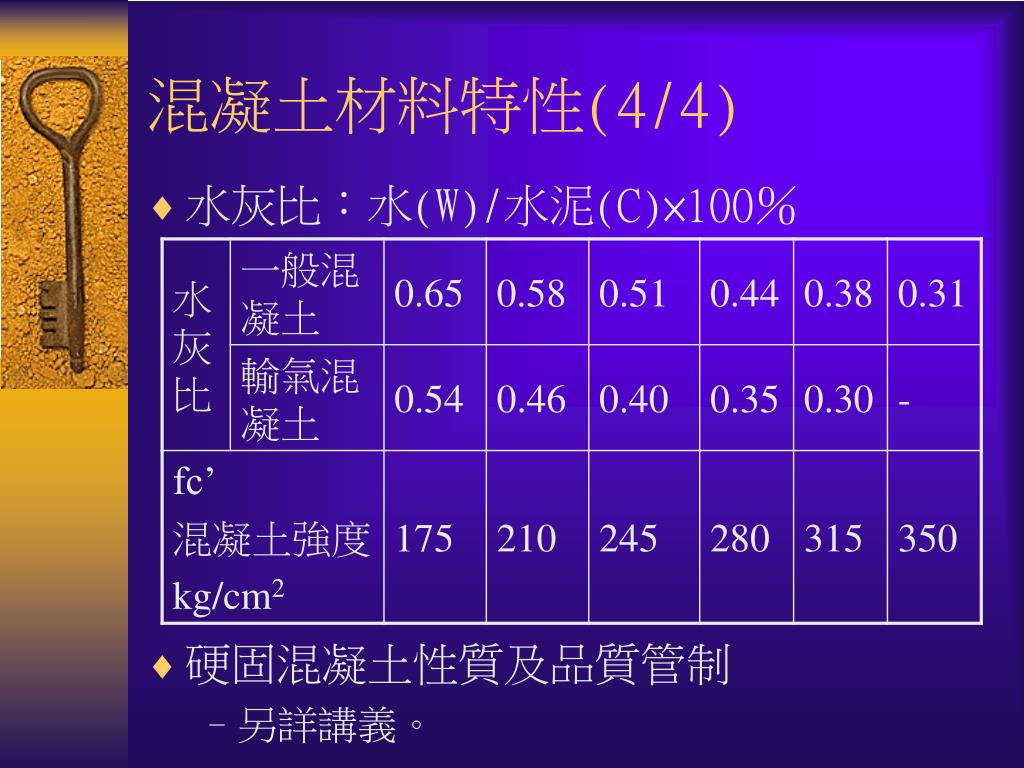

  9. 混凝土材料特性(4/4) • 水灰比：水(W)/水泥(C)×100％ • 硬固混凝土性質及品質管制 • 另詳講義。

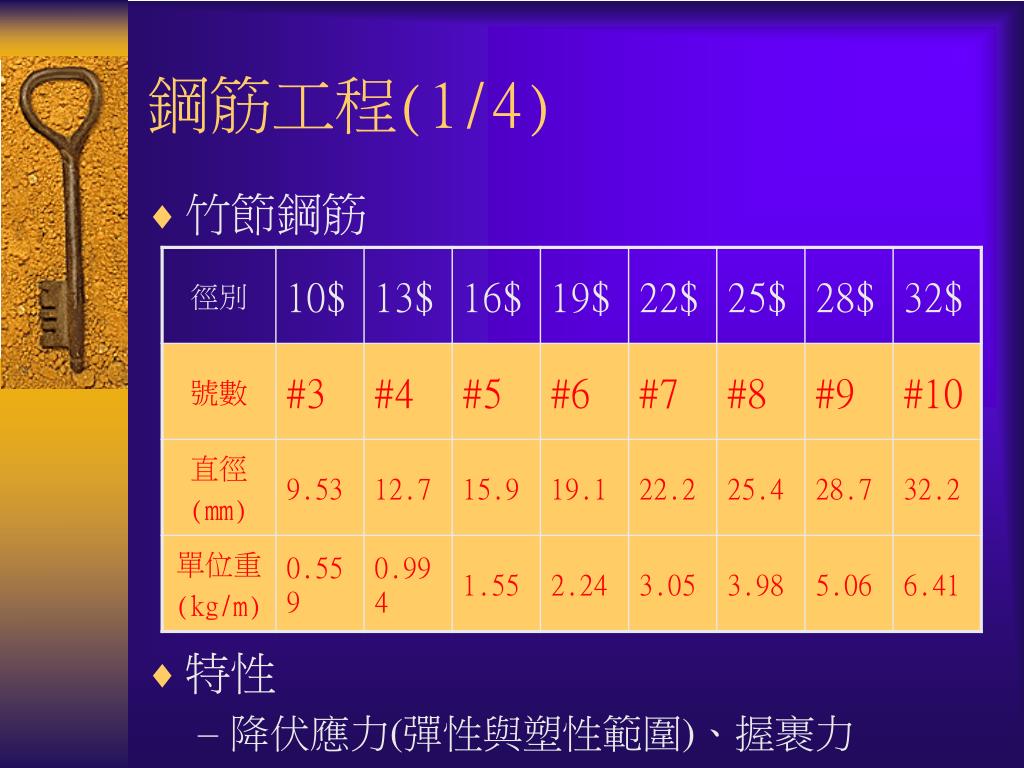

  10. 鋼筋工程(1/4) • 竹節鋼筋 • 特性 • 降伏應力(彈性與塑性範圍)、握裹力

  11. 鋼筋工程(2/4) • 鋼筋加工 • 選材 • 紋路清楚、非水淬鋼筋、非輻射鋼筋 • 表面雜質清除 • 浮鏽、油污、泥土、其他有害雜質 • 表面防鏽 • 水泥砂漿、套管 • 裁切 • 嚴禁熱切方式，以免產生殘留應力 • 彎折 • 45、90、135度彎勾(俗稱鳥嘴)

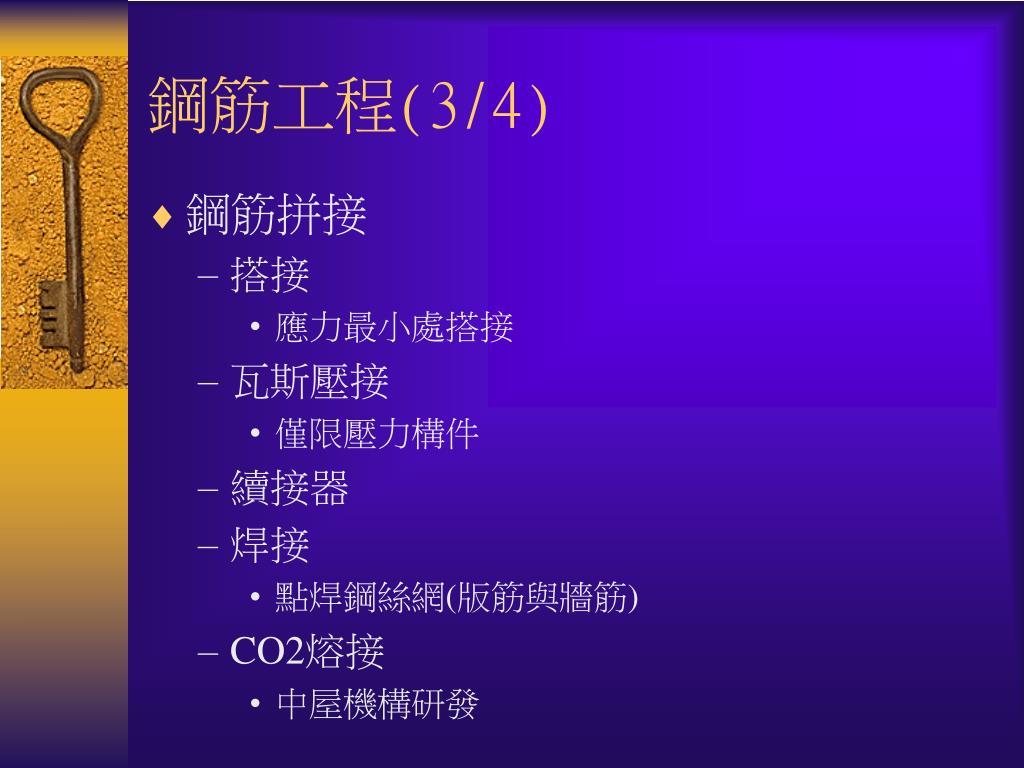

  12. 鋼筋工程(3/4) • 鋼筋拼接 • 搭接 • 應力最小處搭接 • 瓦斯壓接 • 僅限壓力構件 • 續接器 • 焊接 • 點焊鋼絲網(版筋與牆筋) • CO2熔接 • 中屋機構研發

  13. 鋼筋工程(4/4) • 鋼筋工程施工特性 • 生產力與數量 • 約0.6kg/人日 • 樓地板面積÷10≒鋼筋頓數 • 訂料與運輸 • 定尺鋼筋(減少現場裁切工作) • 撿料與小搬運 • 綁紮困難點 • 樑柱接頭鋼筋密集 • 拼接、彎勾、錨定長度之控制 • 樑下層箍筋難綁 • 錯開搭接

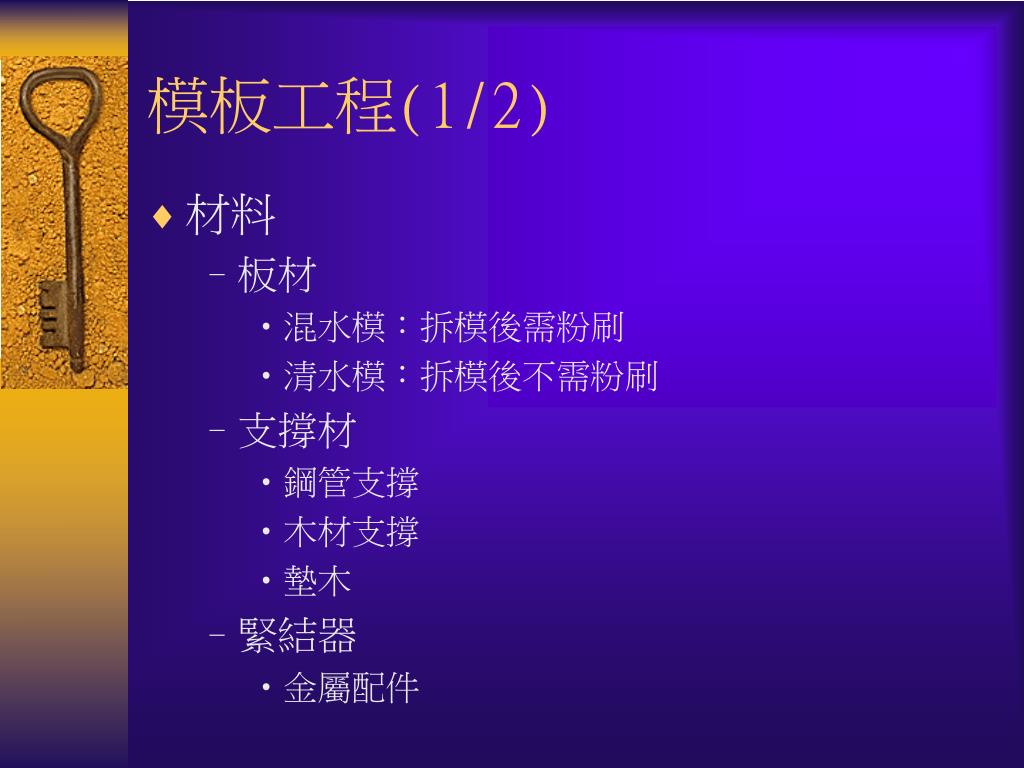

  14. 模板工程(1/2) • 材料 • 板材 • 混水模：拆模後需粉刷 • 清水模：拆模後不需粉刷 • 支撐材 • 鋼管支撐 • 木材支撐 • 墊木 • 緊結器 • 金屬配件

  15. 模板工程(2/2) • 模板工程施工特性 • 生產力 • 約12㎡/人日 • 備料 • 樓地板面積×4≒模板數量 • 兩套水平模板 • 一套垂直模板 • 工作內容 • 組模與拆模 • 拔釘與裁切 • 搬運

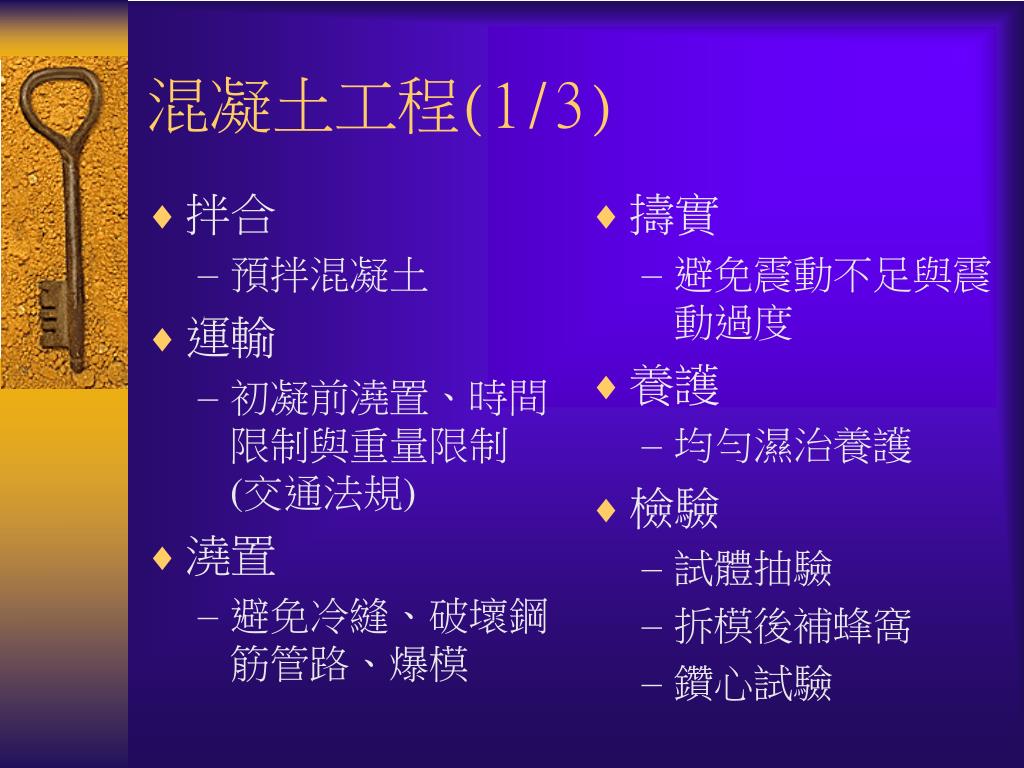

  16. 拌合 預拌混凝土 運輸 初凝前澆置、時間限制與重量限制(交通法規) 澆置 避免冷縫、破壞鋼筋管路、爆模 擣實 避免震動不足與震動過度 養護 均勻濕治養護 檢驗 試體抽驗 拆模後補蜂窩 鑽心試驗 混凝土工程(1/3)

  17. 混凝土廠(1/) 預拌廠驗 混凝土廠(2/) 試體養護池 混凝土工程(2/3)

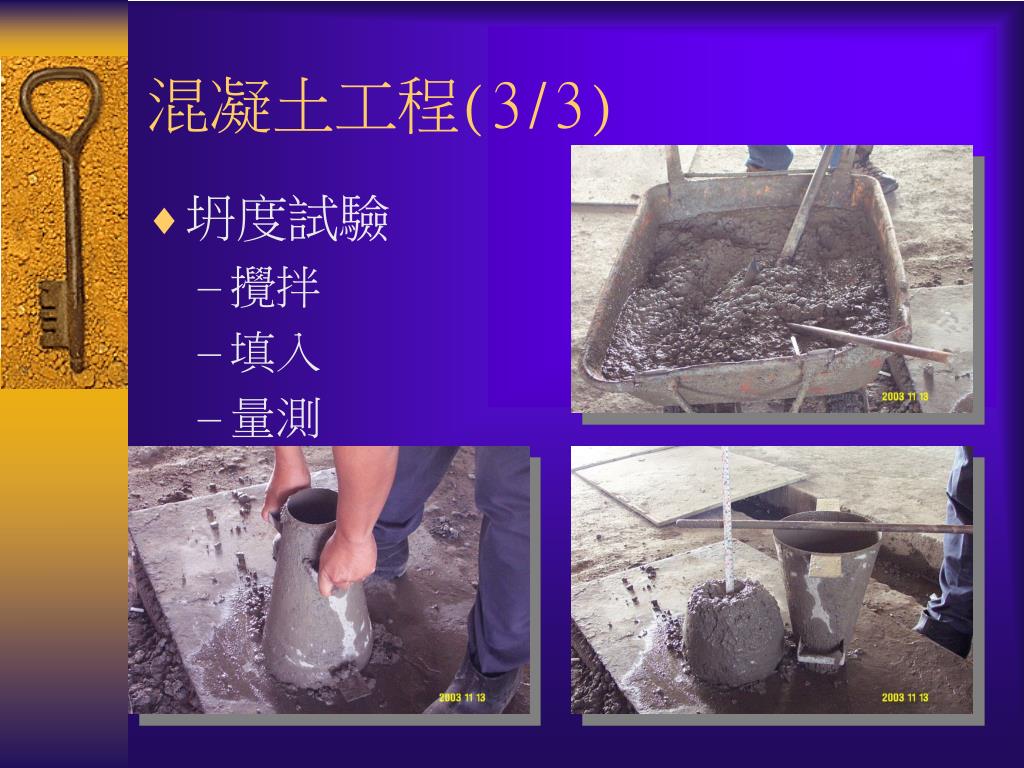

  18. 混凝土工程(3/3) • 坍度試驗 • 攪拌 • 填入 • 量測

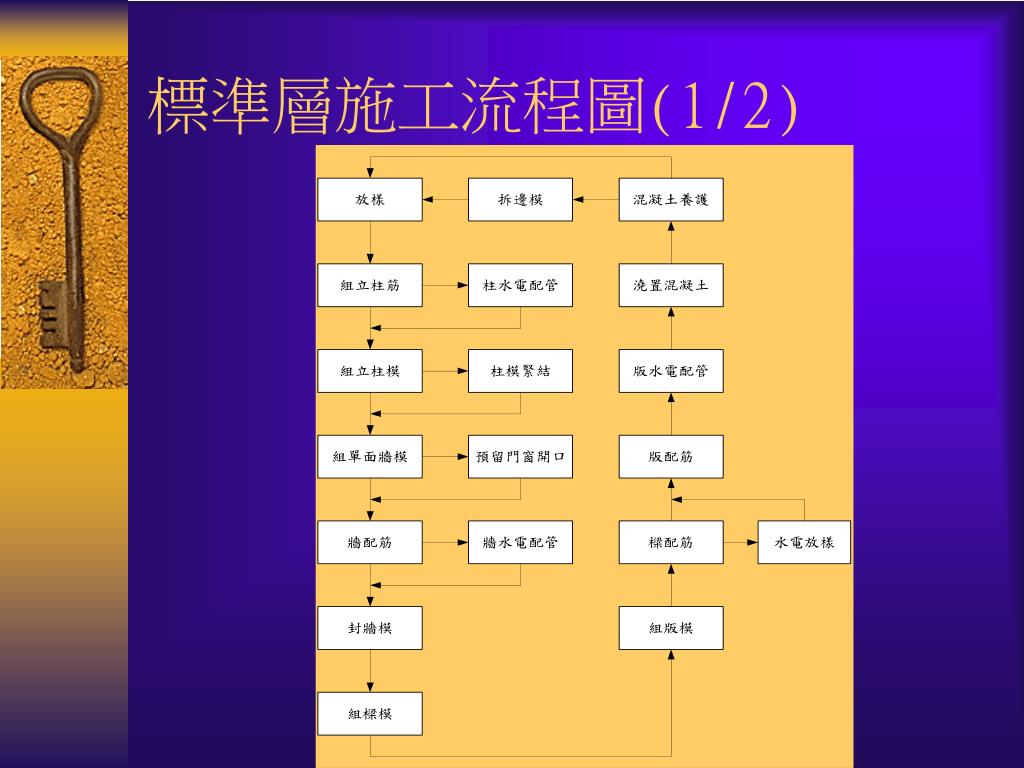

  19. 標準層施工流程圖(1/2)

  20. 標準層施工流程圖(2/2)

  21. 柱筋組立 預套柱箍筋 主筋綁紮 錯開搭接 柱筋細部 主筋與箍筋間距 保護層厚度 箍筋彎勾接頭 實例施工照片(1/10)

  22. 牆筋組立 預留筋之連結 間距控制 牆筋細部 開口角隅補強 實例施工照片(2/10)

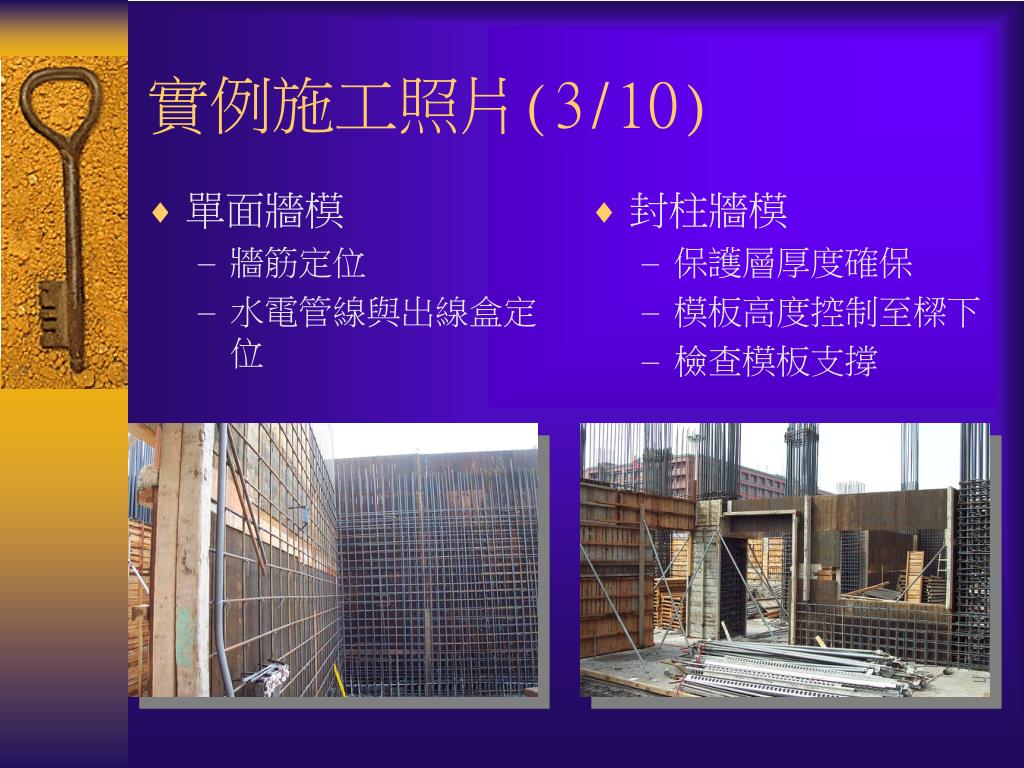

  23. 單面牆模 牆筋定位 水電管線與出線盒定位 封柱牆模 保護層厚度確保 模板高度控制至樑下 檢查模板支撐 實例施工照片(3/10)

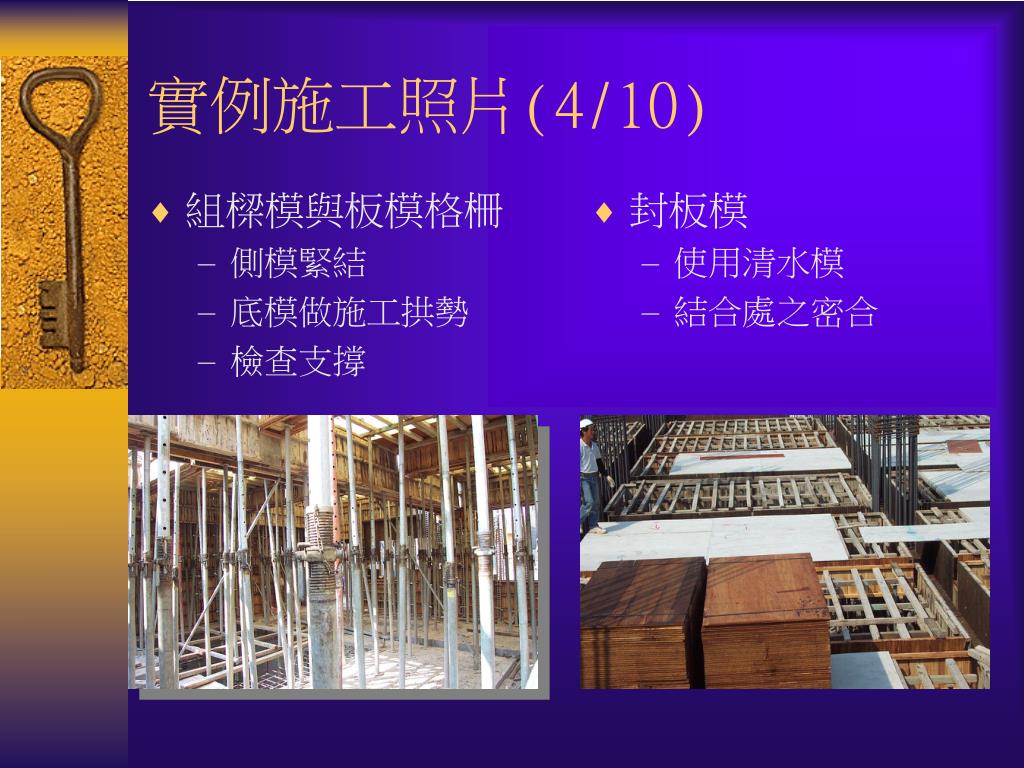

  24. 組樑模與板模格柵 側模緊結 底模做施工拱勢 檢查支撐 封板模 使用清水模 結合處之密合 實例施工照片(4/10)

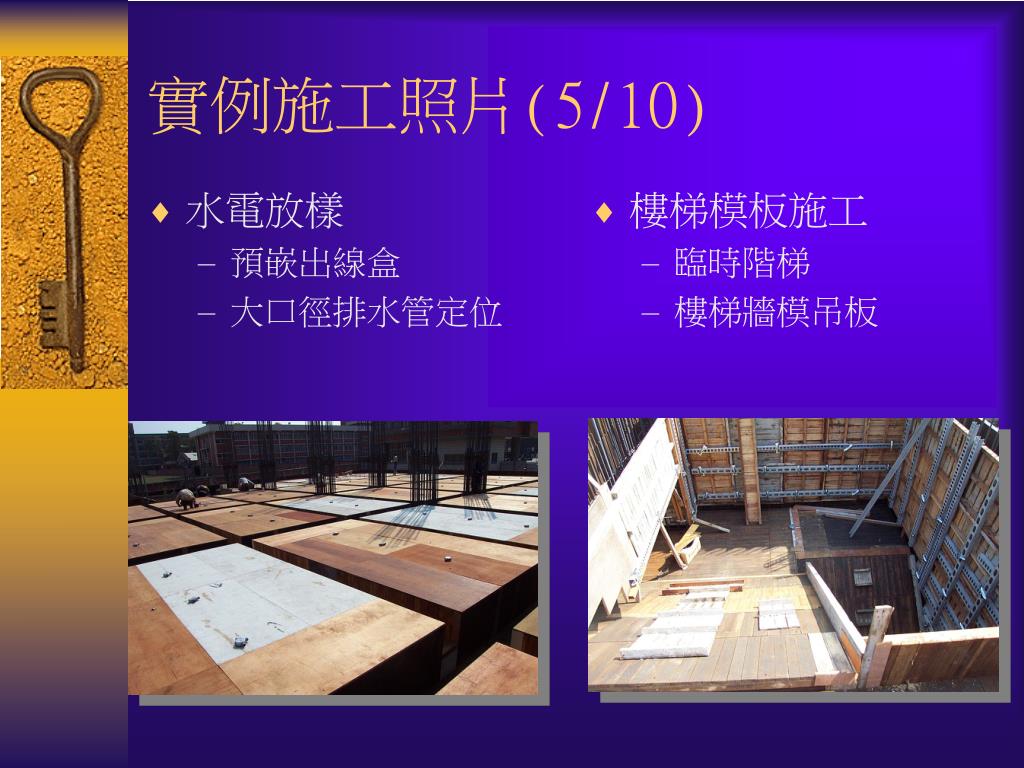

  25. 水電放樣 預嵌出線盒 大口徑排水管定位 樓梯模板施工 臨時階梯 樓梯牆模吊板 實例施工照片(5/10)

  26. 樑筋吊放 定尺鋼筋與箍筋吊放 小搬運最小距離 樑下層主筋 假固定 預留樑柱接頭箍筋 實例施工照片(6/10)

  27. 樑上層主筋 假固定 配合樑柱接頭箍筋施做 樑主筋就定位 下層筋水泥墊塊鋪設 柱樑保護層厚度控制 實例施工照片(7/10)

  28. 鋪設版筋 注意錨定 鋪設水電水平配管 角隅補強 45度角補強斜筋 實例施工照片(8/10)

  29. 灌漿(1/4) 預留牆筋 灌漿管配置與移動 灌漿順序 灌漿(2/4) 移管 震動 耙平 實例施工照片(9/10)

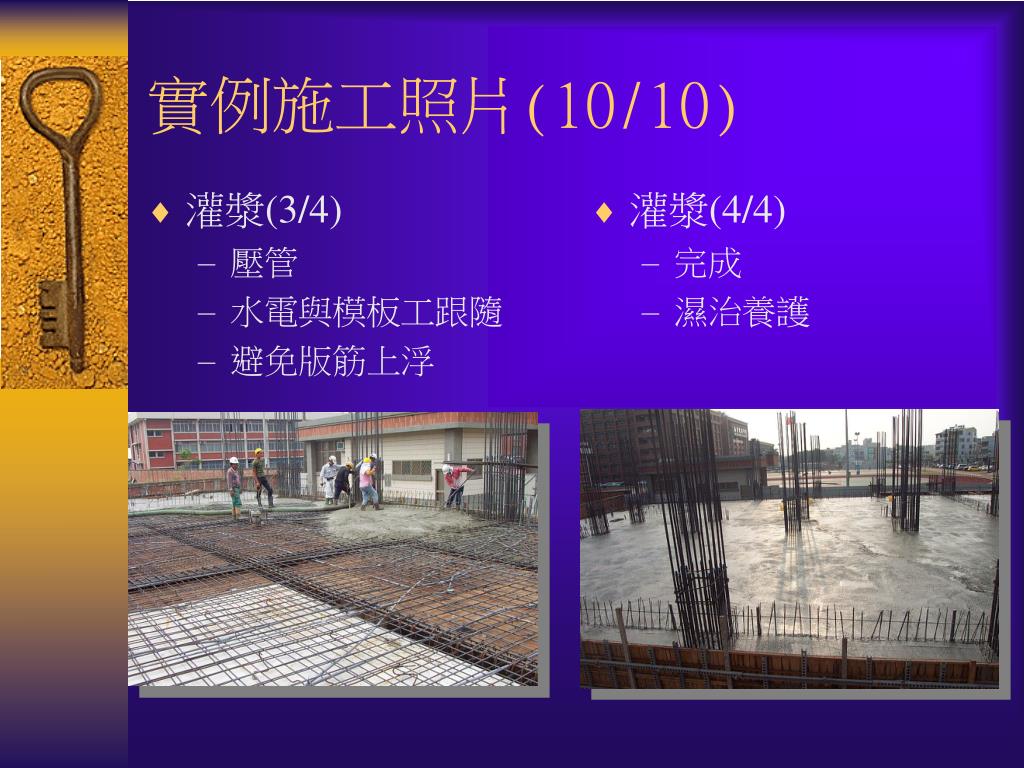

  30. 灌漿(3/4) 壓管 水電與模板工跟隨 避免版筋上浮 灌漿(4/4) 完成 濕治養護 實例施工照片(10/10)
