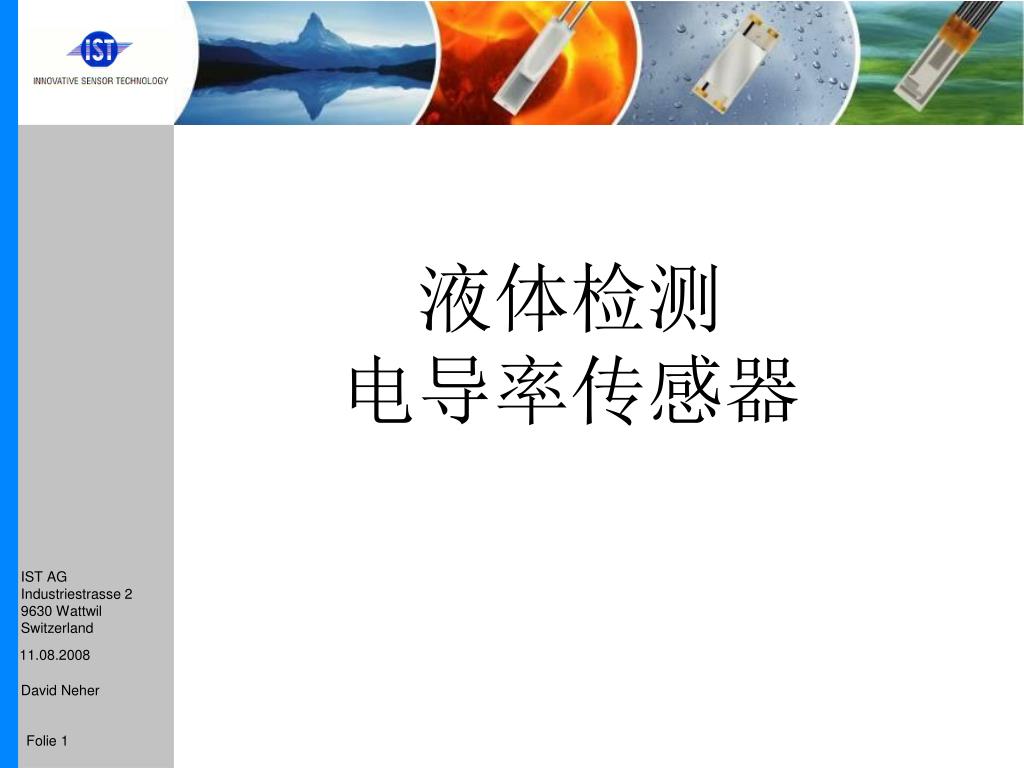

  1. 液体检测电导率传感器

  2. 技术与功能 电解质是一种含有离子的液体物质。在两个电极电压会因应用而交替变化。电离子则会在两个电极产生电流。电极电压下降是电导率的一个标志。（四线测量原则） 电解液的电导率与温度有极大的关系。温度越高，电解液的电导率越高。所以，我们设计用（Pt100或Pt1000)温度传感器作为此功能的补偿。 电解质是负温度系数，随着温度的上升，电导率增强。

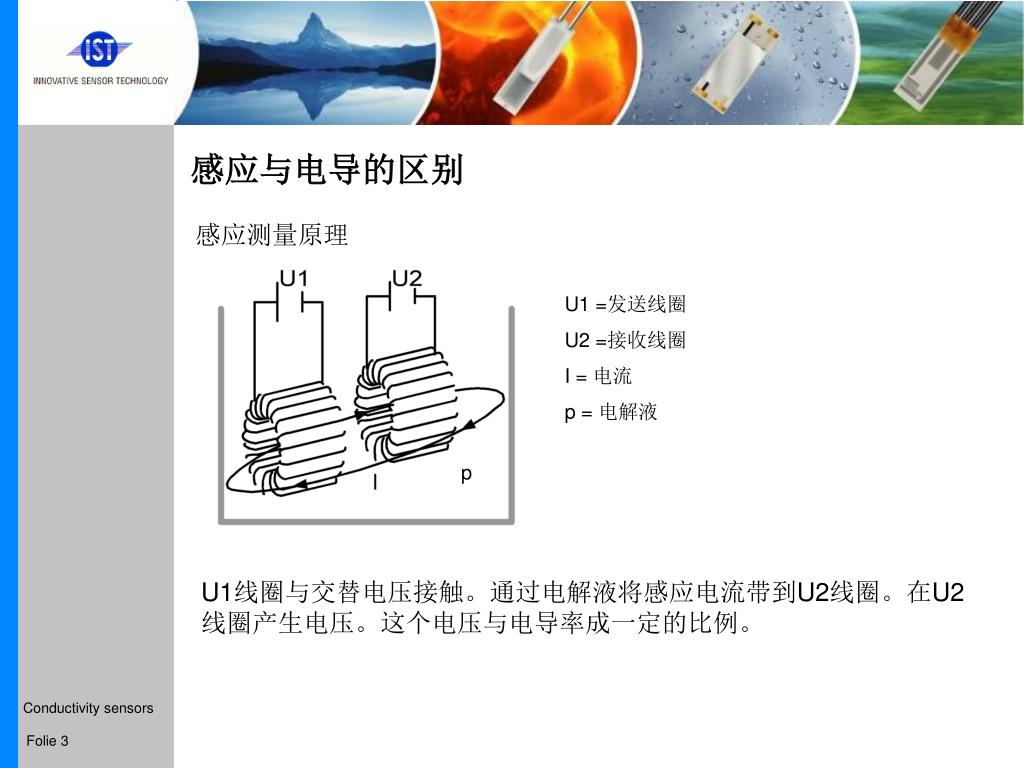

  3. 感应与电导的区别 感应测量原理 U1 =发送线圈 U2 =接收线圈 I = 电流 p = 电解液 p U1线圈与交替电压接触。通过电解液将感应电流带到U2线圈。在U2线圈产生电压。这个电压与电导率成一定的比例。

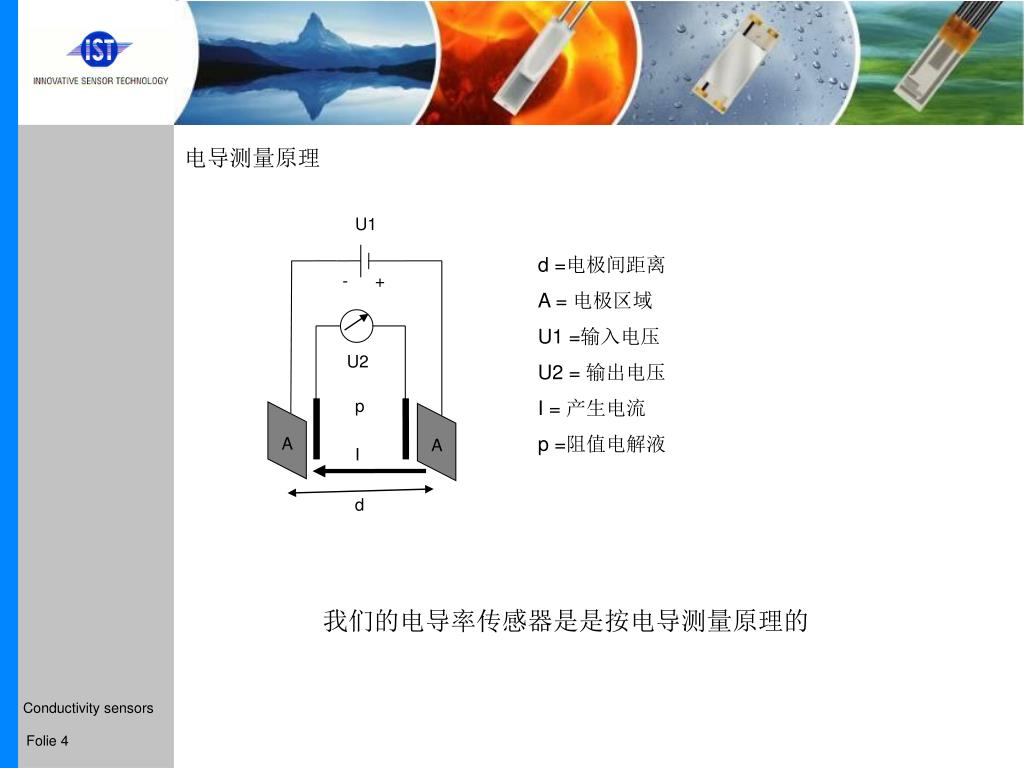

  4. U1 - + U2 p I d A A 电导测量原理 d =电极间距离 A = 电极区域 U1 =输入电压 U2 = 输出电压 I = 产生电流 p =阻值电解液 我们的电导率传感器是是按电导测量原理的

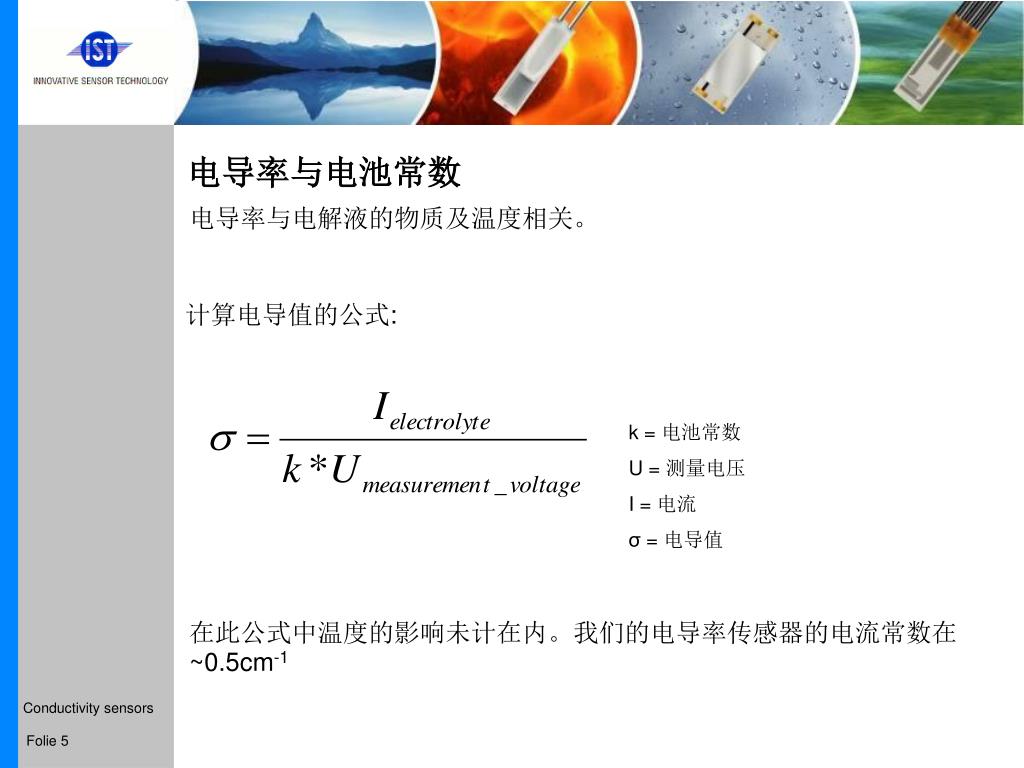

  5. 电导率与电池常数 电导率与电解液的物质及温度相关。 计算电导值的公式: k = 电池常数 U = 测量电压 I = 电流 σ = 电导值 在此公式中温度的影响未计在内。我们的电导率传感器的电流常数在~0.5cm-1

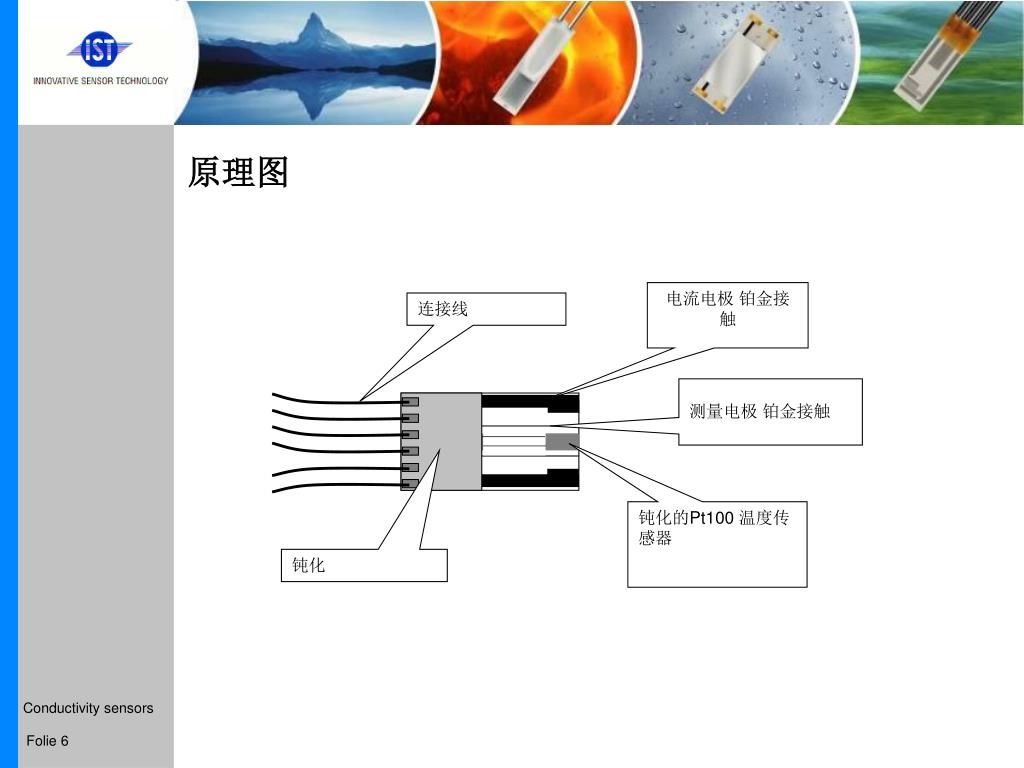

  6. 原理图 电流电极 铂金接触 连接线 测量电极 铂金接触 钝化的Pt100 温度传感器 钝化

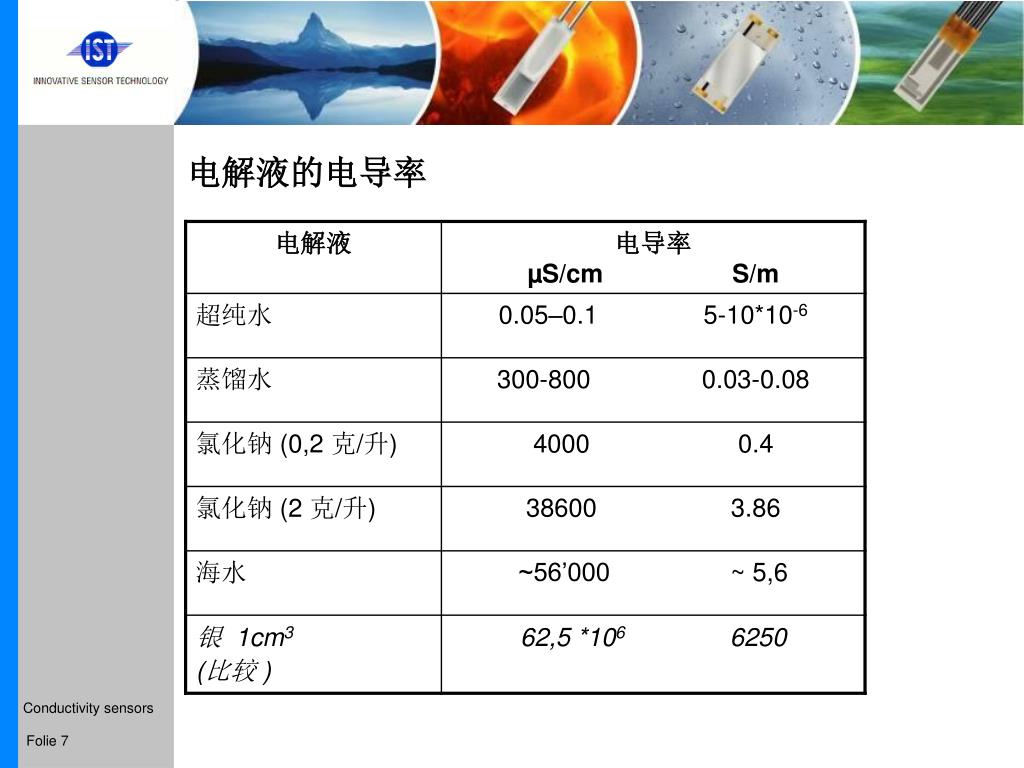

  7. 电解液的电导率

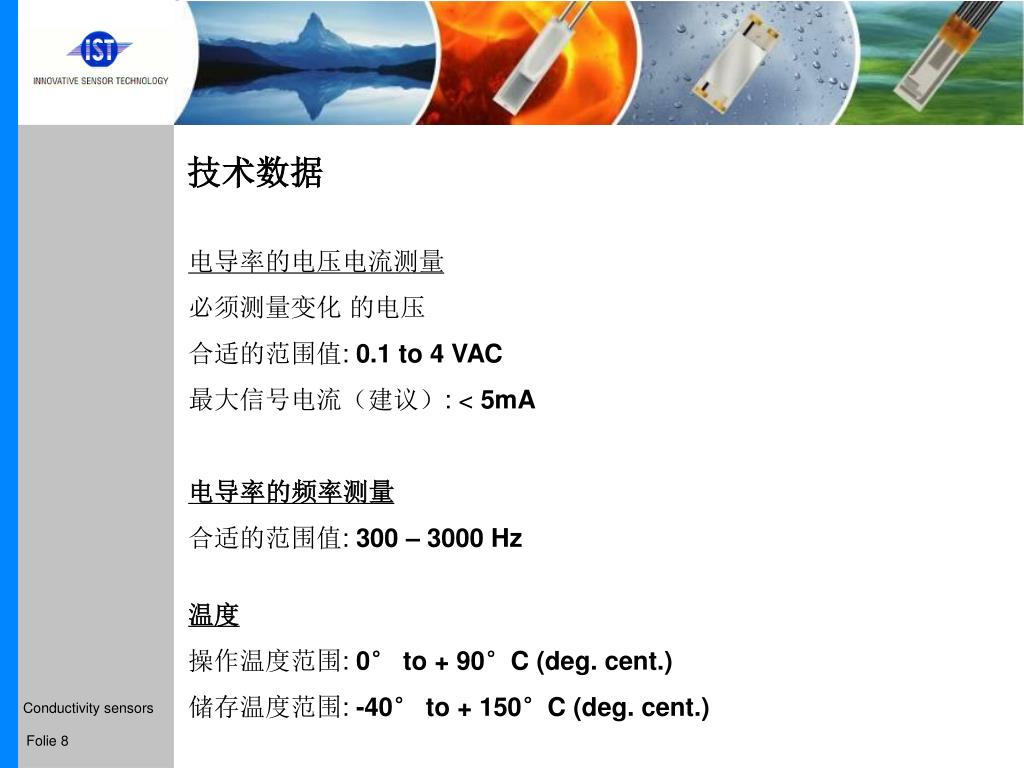

  8. 技术数据 电导率的电压电流测量 必须测量变化 的电压 合适的范围值: 0.1 to 4 VAC 最大信号电流（建议）: < 5mA 电导率的频率测量 合适的范围值: 300 – 3000 Hz 温度 操作温度范围: 0° to + 90°C (deg. cent.) 储存温度范围: -40° to + 150°C (deg. cent.)

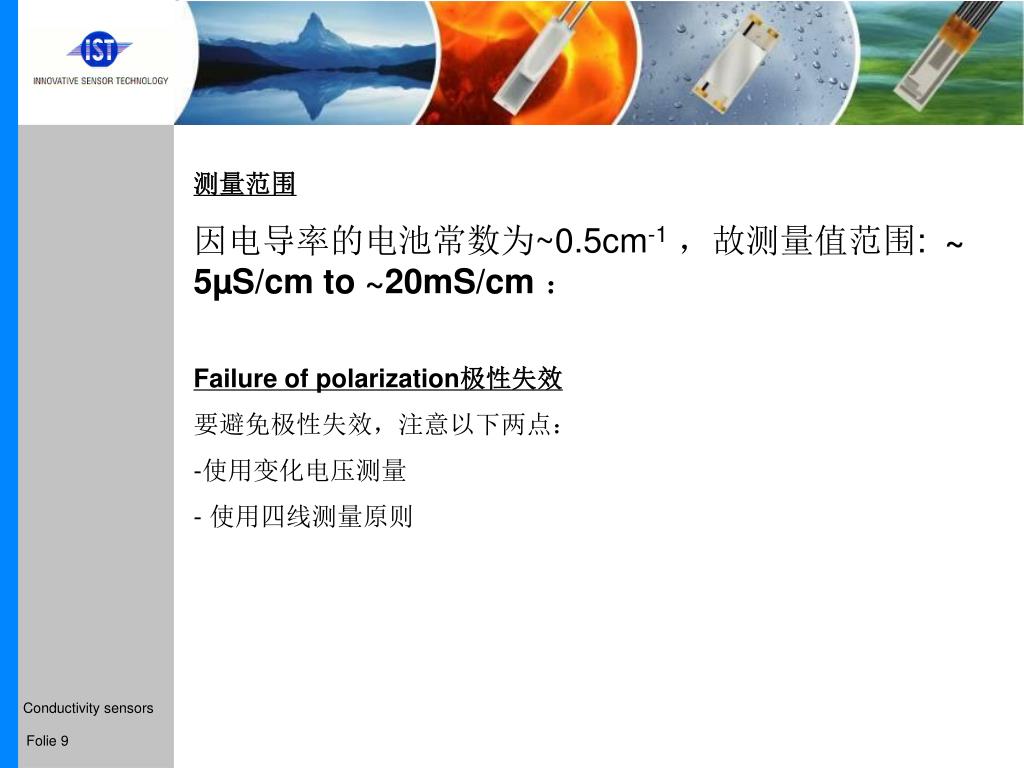

  9. 测量范围 因电导率的电池常数为~0.5cm-1，故测量值范围: ~ 5µS/cm to ~20mS/cm： Failure of polarization极性失效 要避免极性失效，注意以下两点： -使用变化电压测量 - 使用四线测量原则

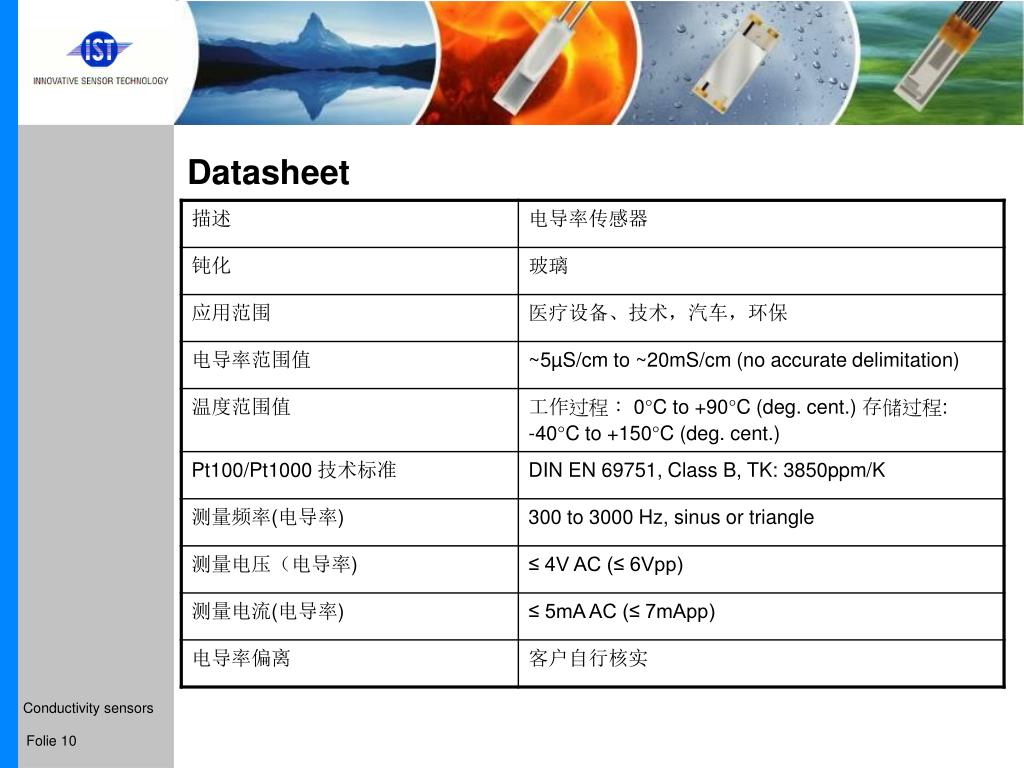

  10. Datasheet
