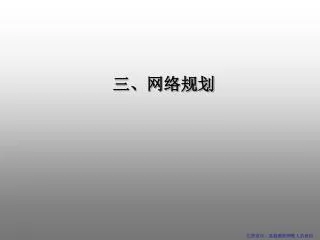

三、网络规划

1. 三、网络规划

2. 教学目标 • 通过本章学习使学员能够： 1、了解网络层次化设计的优点； 2、熟悉各层的功能及特点； 3、了解主流网络设备； 4、掌握在层次化网络中各种网络设备的应用场合。

3. 本章内容 • 层次化网络拓扑设计的描述 • 网络设备产品选型

4. 课程议题 层次化网络拓扑设计 描述

5. 层次化网络设计 • 层次化网络设计思想 • 一个大规模的网络系统往往被分为几个较小的部分，它们之间既相对独立又相互关联 • 在互联网组件的通信中引入了三个关键层的概念，这三个层次分别是：核心层（Core Layer）、汇聚层（Distribution Layer）和接入层（Access Layer）。 接入层 工作组接入及访问控制 汇聚层 路由聚合及流量收敛 核心层 高速数据转发

6. 基于交换的层次结构示例 交换 核心层 交换 汇聚层 1000M bps 1000M bps 100M bps 100M bps 交换 接入层

7. 接入层 接入层功能 接入层为用户提供对网络的访问接口，是整个网络的可见部分，也是用户与该网的连接场所。

8. 接入层 • 接入层的特点 • 建立独立的冲突域 • 建立工作组与汇聚层的连接 • 部署用户的安全接入控制策略

9. 汇聚层功能 用于把大量接入层的路径进行汇聚和集中，并连接至核心层。 汇聚层 接入层

10. 汇聚层 • 汇聚层的特点 • 广播域的划分 • 不同网段之间的相互访问 • 用户访问网络的权限控制

11. 核心层 汇聚层 核心层功能 核心层为网络提供了骨干组件或高速交换组件。在纯粹的分层设计中，核心层只完成数据交换的特殊任务。 • 设计注意事项 • 不要在核心层执行网络策略，尽量避免增加核心层路由器配置的复杂程度 • 核心层所有设备应具有足够的路由信息，保证充分的可达性

12. 核心层 • 核心层特点 • 提供高可靠性 • 提供冗余链路 • 提供故障隔离 • 迅速适应升级 • 提供较少的延时和良好的可管理性

13. 分层拓扑结构特点 • 流量从接入层流向核心层时，被收敛在高速的链接上 • 流量从核心层流向接入层时，被发散到低速链接上 • 接入层因此可以采用较小的设备 • 它们交换数据包需要较少的时间 • 具备更强的执行网络策略的处理能力

14. 课程议题 网络设备产品选型

15. 接入层设备选型 • 接入层设备需支持的功能 • 二层数据的快速交换 • 支持多用户的接入 • 能够提供和汇聚层设备连接的高带宽链路 • 支持ACL和端口安全功能，保证用户的安全接入 • 支持网络远程管理，支持SNMP协议 • 典型设备 • 二层交换机 如：Catalyst 2950 ,Catalyst 2960

16. 汇聚层设备选型 • 汇聚层设备需支持的功能 • 不同IP网络之间的数据转发 • 高效的安全策略处理能力 • 提供高带宽链路保证高速数据转发 • 支持提供负载均衡和自动冗余链路 • 支持远程网络管理，支持SNMP协议 • 典型设备 • 三层交换机 如：Catalyst 3550 3560 3750 4500

17. 核心层设备选型 • 核心设备需支持功能 • 数据的高速交换 • 高稳定性，保证设备的正常运行和管理 • 路由功能 • 支持提供数据负载均衡和自动冗余链路 • 典型设备 • 核心路由交换机 如：Catalyst 4500 6500

18. 课程回顾 • 层次化网络拓扑设计的描述 • 层次化结构设计中各层的功能及特点

19. 谢 谢!
