第三章 燃烧产物和热平衡

第三章 燃烧产物和热平衡. 第一节 空气量计算 第二节 烟气量的计算 第三节 完全燃烧方程式 第四节 根据烟气分析确定过量空气系数 第五节 空气与烟气焓的计算 第六节 锅炉的热平衡. 一、锅炉燃烧计算的前提. 1 ．空气量与烟气量的计算均以 1kg 燃料的收到基为基础； 2 ．空气和烟气的所有组成成分（包括水蒸汽，分压很小），均可作理想气体，每摩尔气体在标准状态的容积是 22.4Nm 3 ； 3. 气体容积计算的单位均为 Nm 3 /kg 。. 二、计算原则. 燃料完全燃烧 所需理论空气量，由燃料中各个可燃元素在燃烧时所需空气量相加而得。.

ida
Download Presentation

第三章 燃烧产物和热平衡

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

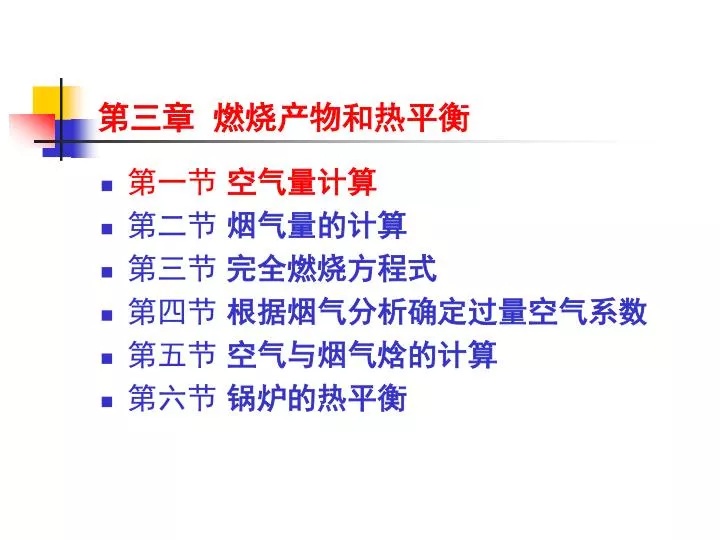

  1. 第三章 燃烧产物和热平衡 • 第一节 空气量计算 • 第二节 烟气量的计算 • 第三节 完全燃烧方程式 • 第四节 根据烟气分析确定过量空气系数 • 第五节 空气与烟气焓的计算 • 第六节 锅炉的热平衡

  2. 一、锅炉燃烧计算的前提 1．空气量与烟气量的计算均以1kg燃料的收到基为基础； 2．空气和烟气的所有组成成分（包括水蒸汽，分压很小），均可作理想气体，每摩尔气体在标准状态的容积是22.4Nm3； 3. 气体容积计算的单位均为Nm3/kg。

  3. 二、计算原则 • 燃料完全燃烧 • 所需理论空气量，由燃料中各个可燃元素在燃烧时所需空气量相加而得。

  4. 理论空气量（氧气量） • 1kg(或1m3)燃料完全燃烧时所需的最低限度的空气量（空气中的氧无剩余）成为理论空气量。 • 组成 • 碳燃烧消耗的氧气量 • 氢燃烧消耗的氧气量 • 硫燃烧消耗的氧气量 • 燃料本身的氧量

  5. 碳燃烧消耗的氧气量

  6. 氢燃烧消耗的氧气量

  7. 硫燃烧消耗的氧气量

  8. 燃料本身的氧量

  9. 1kg燃料完全燃烧所需的氧量

  10. 实际空气量 • 炉膛内的混合不可能绝对均匀，为保证完全燃烧，需多送一部分空气， • 定义过量空气系数。

  11. 负压工作下的锅炉，存在炉外的空气漏入炉内的漏风负压工作下的锅炉，存在炉外的空气漏入炉内的漏风 漏风系数

  12. 要点 • 烟气侧：炉膛后直至排烟处，过量空气系数逐渐增大， • 烟气侧过量空气系数α， • 存在一个最佳的过量空气系数，通常用炉膛出口的过量空气系数表示; • 空气侧：由锅炉送风机开始，均为正压， • 空气侧过量空气系数β; • β逐渐减小，向外的漏风逐渐减少

  13. 解释以上各式的意义

  14. 解释以上各式的意义

  15. 第三章 燃烧产物和热平衡 • 第一节 空气量计算 • 第二节 烟气量的计算 • 第三节 完全燃烧方程式 • 第四节 根据烟气分析确定过量空气系数 • 第五节 空气与烟气焓的计算 • 第六节 锅炉的热平衡

  16. VRO2 Vy0 V0N2 Vy V0H2O (α-1)V0标米干空气的湿空气/公斤 一、烟气的组成 • 当1kg煤完全燃烧时，烟气的组成成分为

  17. 烟气量的表示方法

  18. 二、理论烟气量 • 计算理论烟气量中的各项气体的容积 1、三原子气体烟气量 2、理论氮气量 3、理论水蒸汽量

  19. 1、三原子气体烟气量

  20. 2、理论氮气量

  21. 3、理论水蒸汽量 （1）由煤中的水分 （2）煤中氢元素转换的水分 （3）由理论空气量V0带入的水分，即相对于每kg燃煤带入的 水蒸汽容积 0.0161dV0 Nm3/kg d ——每公斤干空气的含湿量，10kg/kg;

  22. 不考虑过量空气中水蒸汽的容积 • 理论烟气量

  23. 三、过量空气中的水蒸汽容积

  24. 四、实际烟气量

  25. 五、三原子气体的容积份额 • 在辐射换热计算中，三原子气体RO2，H2O均参与辐射换热。 • 三原子气体的容积份额

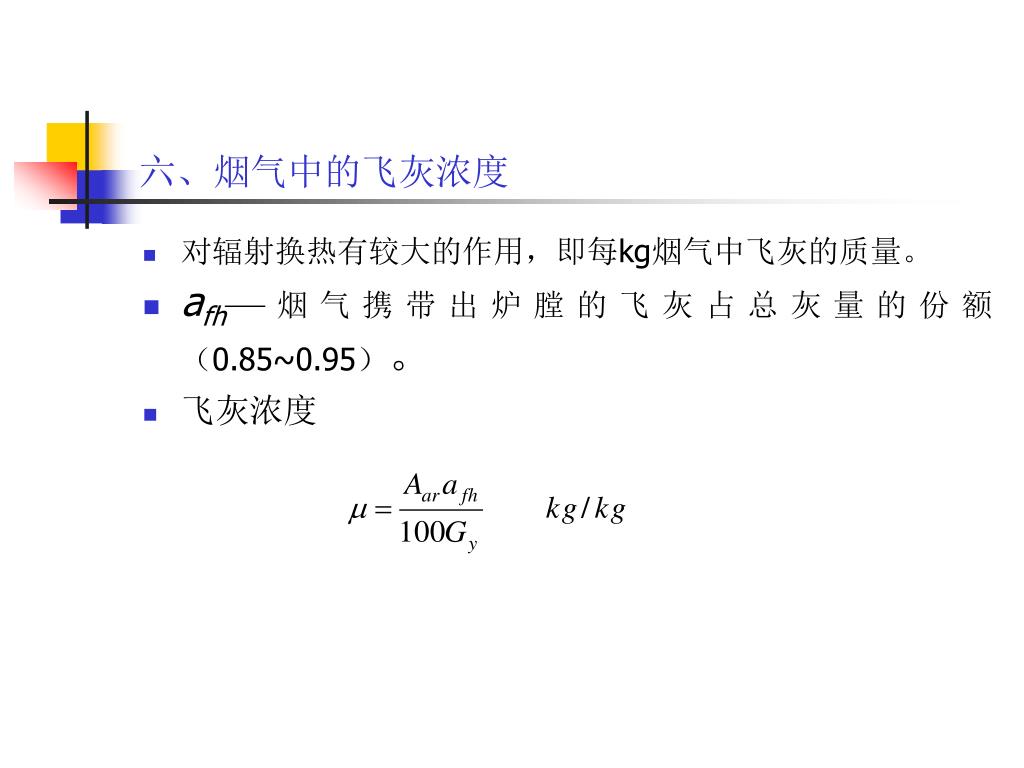

  26. 六、烟气中的飞灰浓度 • 对辐射换热有较大的作用，即每kg烟气中飞灰的质量。 • afh—烟气携带出炉膛的飞灰占总灰量的份额（0.85~0.95）。 • 飞灰浓度

  27. 第三章 燃烧产物和热平衡 • 第一节 空气量计算 • 第二节 烟气量的计算 • 第三节 完全燃烧方程式 • 第四节 根据烟气分析确定过量空气系数 • 第五节 空气与烟气焓的计算 • 第六节 锅炉的热平衡

  28. 原理 • 在燃料与空气完全燃烧的条件下， 燃烧烟气产物中的RO2和O2与燃料的元素分析成分之间必然存在一定的关系。 • 完全燃烧方程反映其间内在关系。

  29. 一、推导过程 • 由烟气分析的结果（均为干烟气成分）

  30. 二、完全燃烧方程表达式 燃料特性系数

  31. 讨论 • 烟气中三原子气体的最大百分比含量: 由完全燃烧方程得： 当送入理论空气量，且完全燃烧时，

  32. RO2 O2 α 基本常识 • 在燃煤的条件下，通常，

  33. 三、不完全燃烧方程 • 在不完全燃烧的条件下，且认为仅存在CO， 将满足如下方程: • 由不完全燃烧方程，可以干烟气中CO的含量

  34. 第三章 燃烧产物和热平衡 • 第一节 空气量计算 • 第二节 烟气量的计算 • 第三节 完全燃烧方程式 • 第四节 根据烟气分析确定过量空气系数 • 第五节 空气与烟气焓的计算 • 第六节 锅炉的热平衡

  35. 第四节 根据烟气分析确定过量空气系数 一、烟气分析的目的 二、过量空气系数的推导 三、烟气分析的手段

  36. 一、烟气分析的目的 • 对于一台正在运行中的锅炉，如何知道实际送入锅炉的空气量？如何知道空气量是否合适？锅炉燃烧调整是否合理？ • 答案：通过实时、在线监测锅炉过量空气系数。 • 炉膛出口及烟道各处的过量空气系数？烟气分析测出某处的烟气成分，再由过量空气系数的计算式算出。

  37. 二、过量空气系数的推导 由锅炉过量空气系数的定义出发推导 完全燃烧的情况下，α与烟气成分之间的关系：

  38. 锅炉空气系数的不同表达式 （a）完全燃烧；（b）Nar可被忽略 再略去β

  39. 测定烟气中的O2，即可计算得到过量空气系数α测定烟气中的O2，即可计算得到过量空气系数α • 广泛采用

  40. 测定烟气中的RO2，也可计算得到过量空气系数α测定烟气中的RO2，也可计算得到过量空气系数α 用的较少

  41. CO2%，O2% 21 CO2 O2 α 烟气成分随过量空气系数的变化

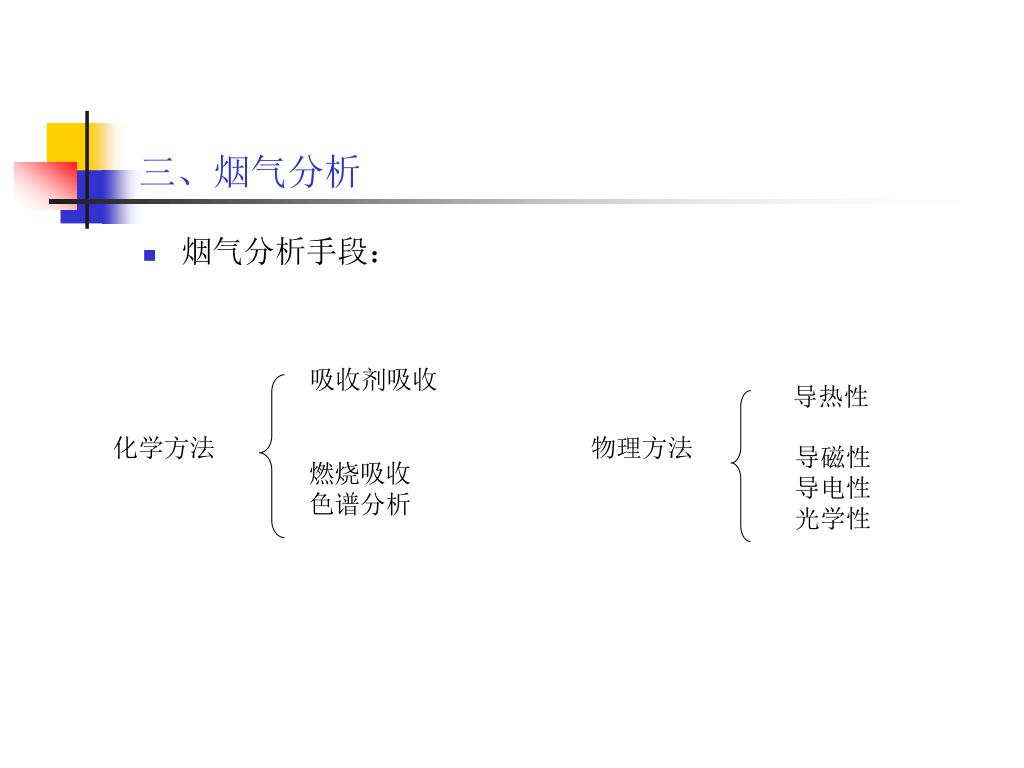

  42. 吸收剂吸收 导热性 化学方法 物理方法 导磁性 导电性 光学性 燃烧吸收 色谱分析 三、烟气分析 • 烟气分析手段：

  43. 烟气成分分析仪

  44. 煤质元素分析仪

  45. 各种分析设备均已经商业化。电厂均要求上烟气在线监测系统，EMS。各种分析设备均已经商业化。电厂均要求上烟气在线监测系统，EMS。 • 在燃烧正常的情况下，煤粉炉炉膛出口烟气中的主要成分含量范围： RO2=14~16%；O2=2~5%

  46. 第三章 燃烧产物和热平衡 • 第一节 空气量计算 • 第二节 烟气量的计算 • 第三节 完全燃烧方程式 • 第四节 根据烟气分析确定过量空气系数 • 第五节 空气与烟气焓的计算 • 第六节 锅炉的热平衡

  47. 第五节 空气与烟气焓的计算

  48. 一、焓值的概念与计算 • 描述流动介质进行能量交换的关系时，焓是最有用和有效的； • 单位质量的物质所含的全部热能，仅与状态有关，而与途径 无关； • 实际计算中需要知道燃烧产物（常压）的温度与焓值间的关系； • 水蒸汽则需要根据温度和压力来求得焓值； • 前人均已经制成表格、图线或程序。

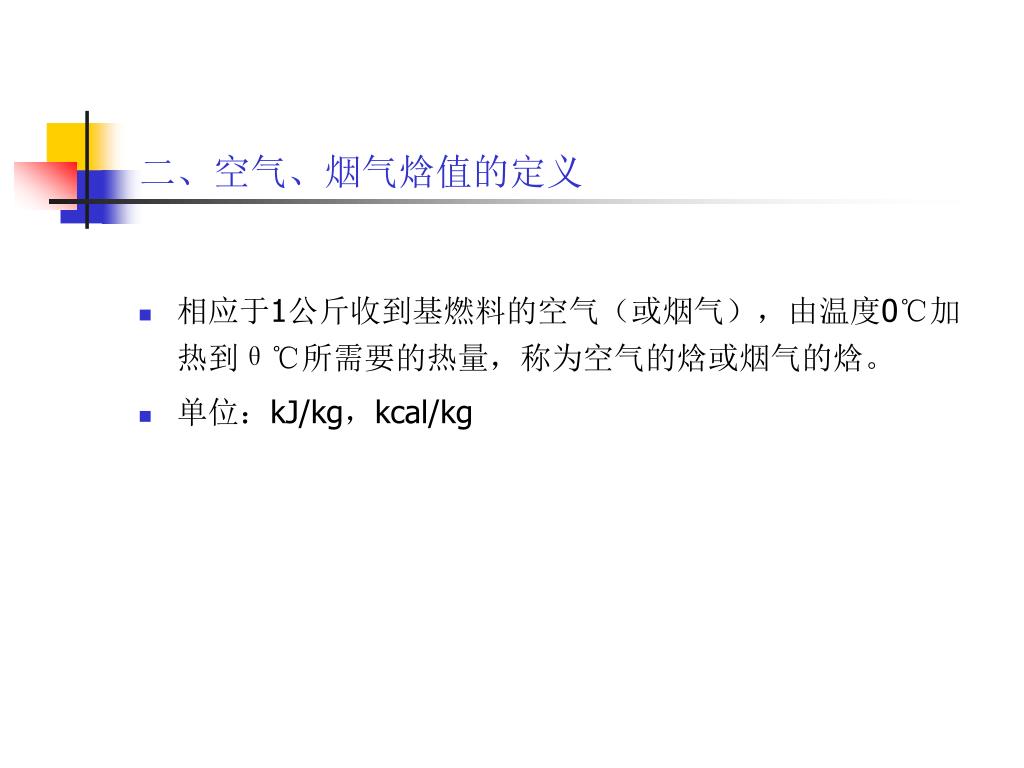

  49. 二、空气、烟气焓值的定义 • 相应于1公斤收到基燃料的空气（或烟气），由温度0℃加热到θ℃所需要的热量，称为空气的焓或烟气的焓。 • 单位：kJ/kg，kcal/kg
