  1. FIRE SUPPRESSION SYSTEM INDOLOK BAKTI UTAMA, PT – Business Area System 5 February 2013

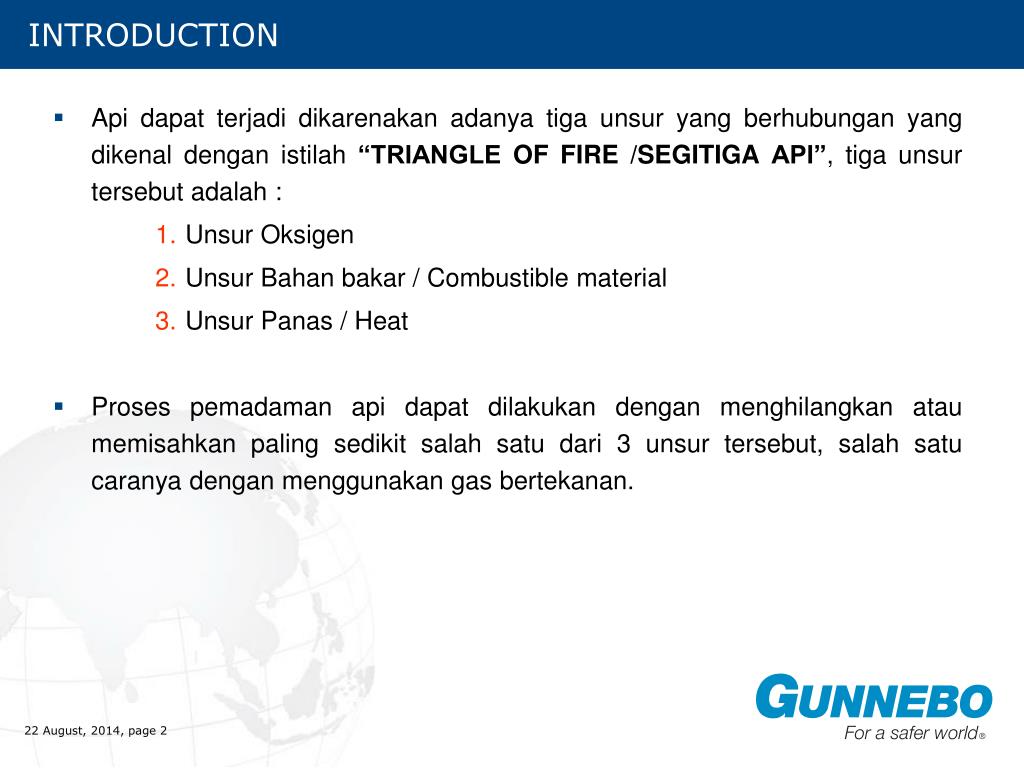

  2. INTRODUCTION • Api dapat terjadi dikarenakan adanya tiga unsur yang berhubungan yang dikenal dengan istilah “TRIANGLE OF FIRE /SEGITIGA API”, tiga unsur tersebut adalah : • Unsur Oksigen • Unsur Bahan bakar / Combustible material • Unsur Panas / Heat • Proses pemadaman api dapat dilakukan dengan menghilangkan atau memisahkan paling sedikit salah satu dari 3 unsur tersebut, salah satu caranya dengan menggunakan gas bertekanan.

  3. TRIANGLEOF FIRE THREE ANGEL OF FIRE • Apiakantimbulketikabahanbakar, oxidizer dansumberapisudahmenyatuatautercampurpadatingkattertentu. • Bahanbakar • Padat : plastik, serbukkayu, fiber, partikellogam • Cair : bensin, aseton, eter, pentana • Gas : asitilen, propana, metana, karbonmonoksida, hidrogen • Oxidizer • Padat : metal peroksida, amoniumnitrit. • Cair : hidrogenperoksida, asamnitrat, asamperklorat • Gas : oksigen, flourine, klor, flour • Sumberapi • Korekapi, listrikstatis, puntungrokok,dll

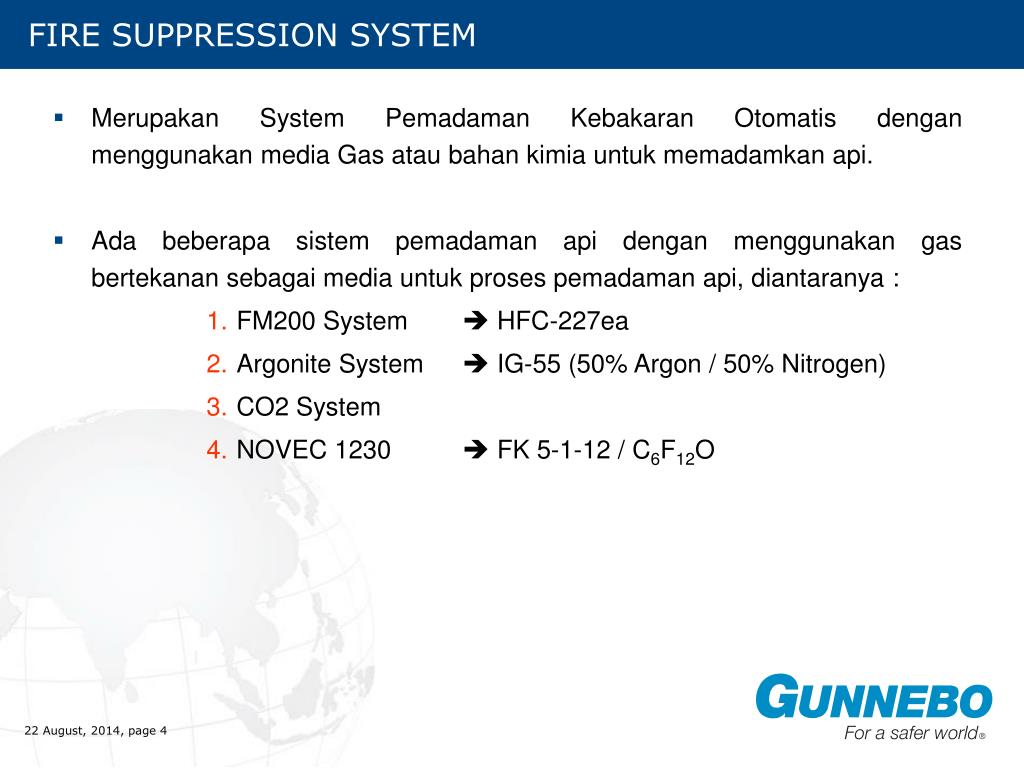

  4. FIRE SUPPRESSION SYSTEM THREE ANGEL OF FIRE • Merupakan System Pemadaman Kebakaran Otomatis dengan menggunakan media Gas atau bahan kimia untuk memadamkan api. • Ada beberapa sistem pemadaman api dengan menggunakan gas bertekanan sebagai media untuk proses pemadaman api, diantaranya : • FM200 System  HFC-227ea • Argonite System  IG-55 (50% Argon / 50% Nitrogen) • CO2 System • NOVEC 1230  FK 5-1-12 / C6F12O

  5. FM200 SYSTEM FLOWCHART

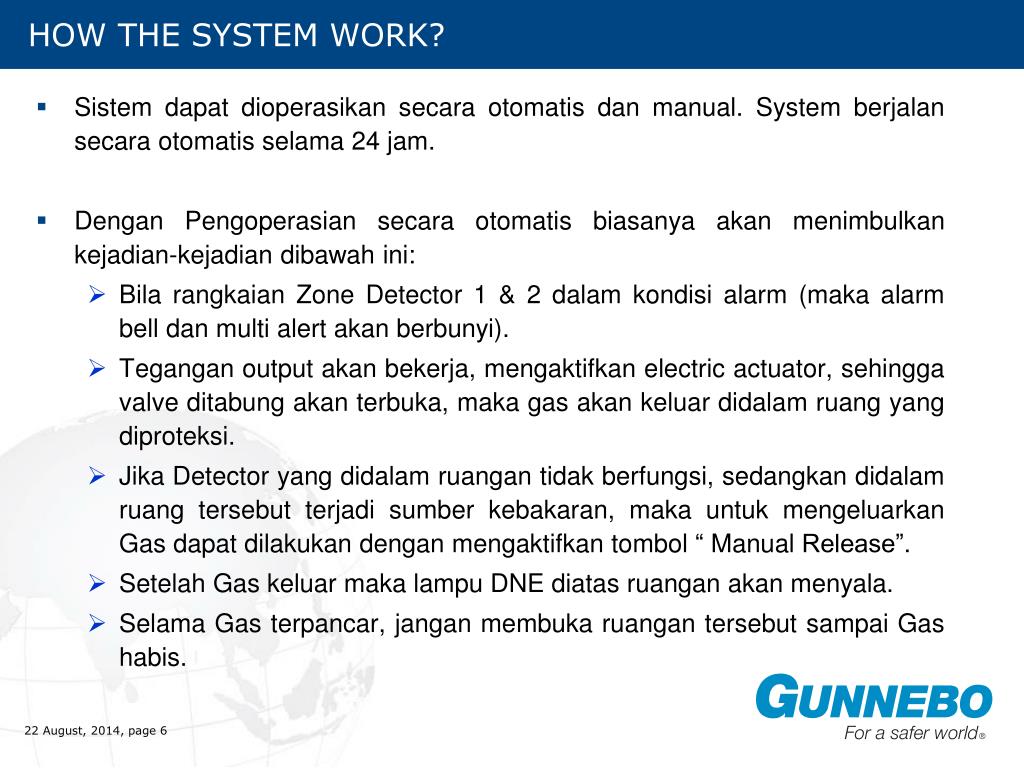

  6. HOW THE SYSTEM WORK? • Sistem dapat dioperasikan secara otomatis dan manual. System berjalan secara otomatis selama 24 jam. • Dengan Pengoperasian secara otomatis biasanya akan menimbulkan kejadian-kejadian dibawah ini: • Bila rangkaian Zone Detector 1 & 2 dalam kondisi alarm (maka alarm bell dan multi alert akan berbunyi). • Tegangan output akan bekerja, mengaktifkan electric actuator, sehingga valve ditabung akan terbuka, maka gas akan keluar didalam ruang yang diproteksi. • Jika Detector yang didalam ruangan tidak berfungsi, sedangkan didalam ruang tersebut terjadi sumber kebakaran, maka untuk mengeluarkan Gas dapat dilakukan dengan mengaktifkan tombol “ Manual Release”. • Setelah Gas keluar maka lampu DNE diatas ruangan akan menyala. • Selama Gas terpancar, jangan membuka ruangan tersebut sampai Gas habis.

  7. HOW THE SYSTEM WORK? • Pengoperasian secara manual, dilakukan bila listrik PLN atau panel tidak berfungsi, maka harus mengikuti langkah dibawah ini: • Ketahui dengan pasti ruangan yang terjadi kebakaran. • Tentukan tabung yang berhubungan dengan ruangan yang terjadi kebakaran • Pastikan ruangan tertutup rapat • Kemudian tarik “ pin pengaman “ dan tekan tuas (lever actuator) yang terdapat pada tabung.

  8. HOW THE SYSTEM WORK? Manual Release & Abort switch Output Input Strobe Lamp + Bell Alarm MCFAA Ion Smoke Detector Photo Smoke Detector Input Output Fire Suppressed Gas FM 200 discharge to Room FM 200 Activated Smoke cause from fire

  9. WIRING INSTALLATION (Conventional) Zone 1 Zone 2 220 VAC Abort Manual Release Alarm Horn& Strobe

  10. WIRING INSTALLATION (Conventional/Zone 1 Active) Zone 1 Zone 2 220 VAC Abort Manual Release Alarm Horn& Strobe

  11. WIRING INSTALLATION (Conventional/Zone 2 Active) Zone 1 Zone 2 220 VAC Abort Manual Release Alarm Horn& Strobe

  12. WIRING INSTALLATION (Conventional/Cross Zones) Zone 1 Zone 2 220 VAC Abort Manual Release Alarm FM200 Horn& Strobe

  13. WIRING INSTALLATION (Conventional/Manual Release) Zone 1 Zone 2 220 VAC Abort Manual Release Alarm FM200 Horn& Strobe

  14. WIRING INSTALLATION (Addressable) Zone 1 Zone 2 220 VAC Abort Output Mod Manual Release Input Mod Input Mod Output Mod Alarm Horn& Strobe Output Mod Output Mod

  15. Fire System Application Area

  16. FM200 SYSTEM INDOLOK BAKTI UTAMA, PT – Business Area System 2 May 2012

  17. INTRODUCTION In today’s global business environment, the need for clean agent fire suppression has never been greater.

  18. FM200 IS THE RIGHT CHOICE • FM-200 is the best protection for your business • Fast and efficient performance • Safe for people / Human friendly • No collateral damage • Environmentally responsible

  19. CHEMISTRY PERFORMANCE REMOVES HEAT SO FIRE CAN NOT SUSTAIN ITSELF CF3CHFCF3 (Is compound of Carbon, Fluorine & Hydrogen)

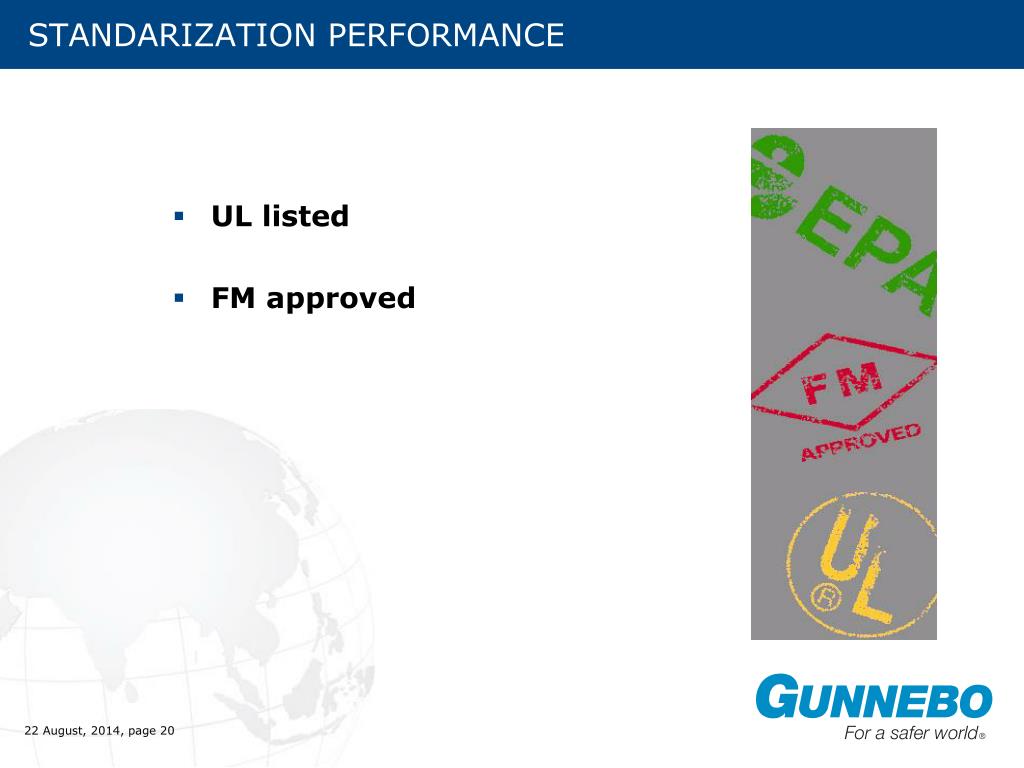

  20. STANDARIZATION PERFORMANCE • UL listed • FM approved

  21. FAST AND EFFICIENT PERFORMANCE • Suppresses all classes of fires • Class A Surface Fires - wood, paper etc • Class B – flammable liquids • Class C – electrical equipment

  22. NO COLLATERAL DAMAGE • FM-200 is a CLEAN AGENT that doesn’t leave oily residues, particulates, water or corrosive material. • With FM-200 could be eliminates collateral damage to high tech equipment, artwork and other delicate and sensitive objects. • After it has been discharged, it can be removed by simple ventilation, allowing businesses to resume their normal operation almost immediately.

  23. HUMAN SAFETY • FM-200 is so safe, it has been designated as a replacement for CFCs as propellant in medical inhalers.

  24. ENVIRONMENTAL RESPONSIBILITY • Zero Potential to Deplete Ozone

  25. APPLICATIONS • Critical electronics system • Computer Room with data processing equipment • Bank Vaults • File rooms and data archives • etc

  26. FM200 PIPE LAYOUT

  27. FM200 SYSTEM EQUIPMENTS SYSTEM COMPONENTS

  28. FM200 SYSTEM EQUIPMENTS (Conventional) SYSTEM COMPONENTS

  29. FM200 SYSTEM EQUIPMENTS (Addressable) SYSTEM COMPONENTS

  30. FM200 CYLINDER COMPONENTS

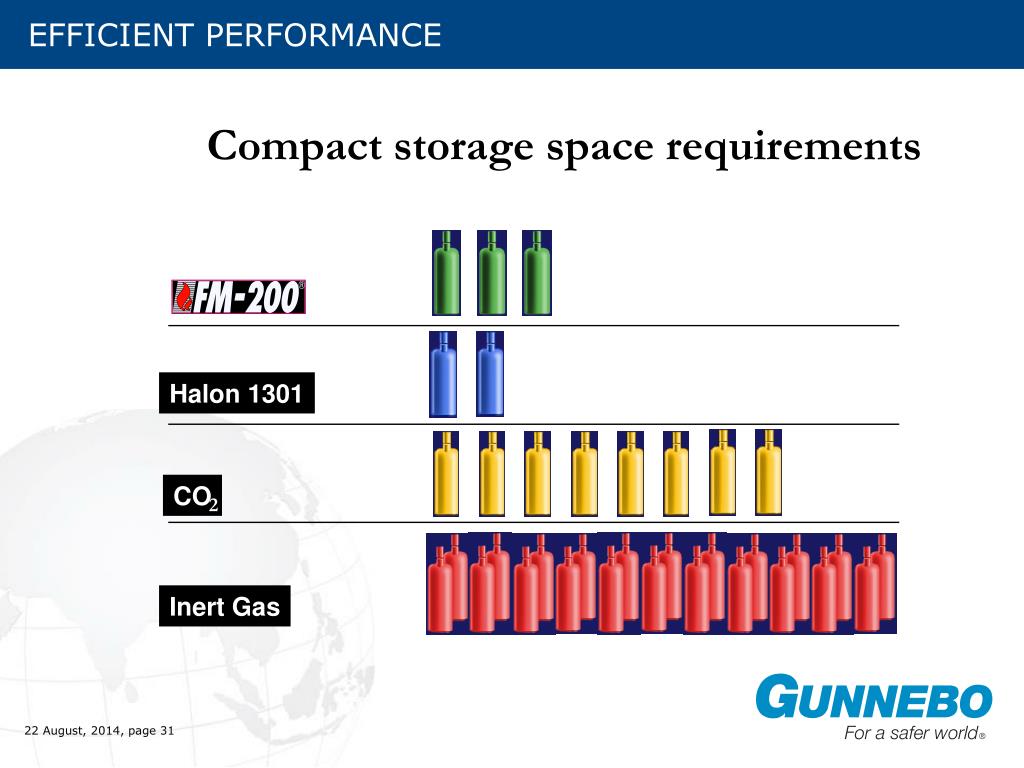

  31. EFFICIENT PERFORMANCE Compact storage space requirements Halon 1301 CO 2 Inert Gas

  32. EXCEPTION FM200 system shall not be used to extinguish fires in : • chemicals containing their own supply of oxygen, such as cellulose nitrate, gunpowder. • Mixtures containing oxidising materials, such as sodium chlorate or sodium nitrate. • Reactive metals, such as sodium, potassium, magnesium, titanium, and zirconium. • All above materials would in case of fire create an explosion.

  33. THANK YOU INDOLOK BAKTI UTAMA, PT – Business Area System 5 February 2013

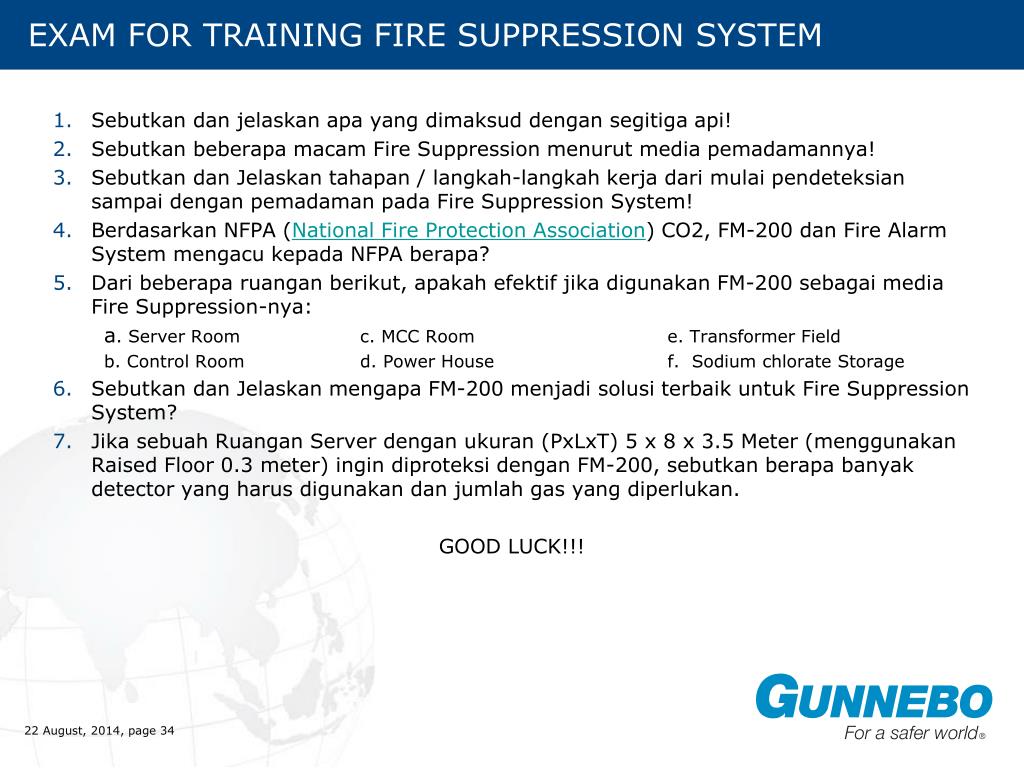

  34. EXAM FOR TRAINING FIRE SUPPRESSION SYSTEM • Sebutkan dan jelaskan apa yang dimaksud dengan segitiga api! • Sebutkan beberapa macam Fire Suppression menurut media pemadamannya! • Sebutkan dan Jelaskan tahapan / langkah-langkah kerja dari mulai pendeteksian sampai dengan pemadaman pada Fire Suppression System! • Berdasarkan NFPA (National Fire Protection Association) CO2, FM-200 dan Fire Alarm System mengacu kepada NFPA berapa? • Dari beberapa ruangan berikut, apakah efektif jika digunakan FM-200 sebagai media Fire Suppression-nya: a. Server Room c. MCC Room e. Transformer Field b. Control Room d. Power House f. Sodium chlorate Storage • Sebutkan dan Jelaskan mengapa FM-200 menjadi solusi terbaik untuk Fire Suppression System? • Jika sebuah Ruangan Server dengan ukuran (PxLxT) 5 x 8 x 3.5 Meter (menggunakan Raised Floor 0.3 meter) ingin diproteksi dengan FM-200, sebutkan berapa banyak detector yang harus digunakan dan jumlah gas yang diperlukan. GOOD LUCK!!!
