雷诺实验

雷诺实验. 化工原理实验教学研究室. 一、实验目的. 1 ．建立 “ 层流和湍流两种流动形态和层流时导管中流速分布 ” 的感性认识； 2 ．熟悉雷诺准数（ Re ）的测定与计算； 3 ．确立 “ 层流和湍流与 Re 之间有一定联系 ” 的概念； 4 ．初步掌握流动形态对化工过程的影响。. 二、实验原理. 实验研究发现，圆管内流型由层流向湍流的转变不仅与流速 u 有关，而且还与流体的密度 ρ 、黏度 μ 以及流动管道的直径 d 有关。将这些变量组合成一个数群，则根据该数群数值的大小可以判断流动类型。这个数群称为雷诺准数。用 Re 表示，即：.

ianthe
Download Presentation

雷诺实验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

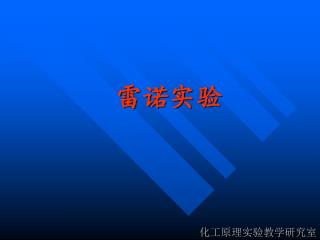

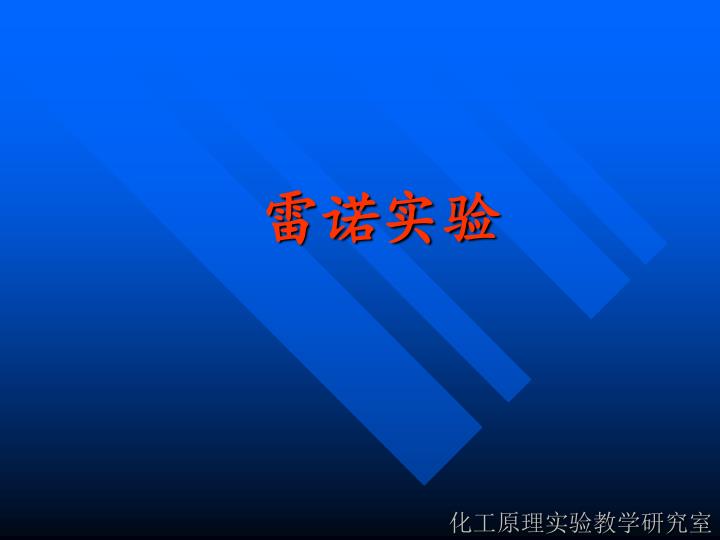

  1. 雷诺实验 化工原理实验教学研究室

  2. 一、实验目的 • 1．建立“层流和湍流两种流动形态和层流时导管中流速分布”的感性认识； • 2．熟悉雷诺准数（Re）的测定与计算； • 3．确立“层流和湍流与Re之间有一定联系”的概念； • 4．初步掌握流动形态对化工过程的影响。

  3. 二、实验原理 • 实验研究发现，圆管内流型由层流向湍流的转变不仅与流速u有关，而且还与流体的密度ρ、黏度μ以及流动管道的直径d有关。将这些变量组合成一个数群，则根据该数群数值的大小可以判断流动类型。这个数群称为雷诺准数。用Re表示，即：

  4. 对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流速有关，本实验是改变水在管内的速度，观察在不同雷诺数下流体流型的变化。对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流速有关，本实验是改变水在管内的速度，观察在不同雷诺数下流体流型的变化。

  5. 三、实验装置

  6. 四、实验步骤与方法

  7. 1．水通过进水阀充满水箱。开启出水阀，排除管路系统中的空气。1．水通过进水阀充满水箱。开启出水阀，排除管路系统中的空气。 • 2．为了保持水位恒定和避免波动，水由进口管先流入进水槽后由小孔流入水箱，其中多余的水经溢流口泄入下水道口。 • 3．测定水温（普通温度计）。 • 4．将示踪计（红墨水）加入贮瓶内。 • 5．实验操作时，先启开流量计少许，调节针型阀，控制着色水的注入速度。 • 6．逐渐增加调节阀开度，观察着色水流的变化。

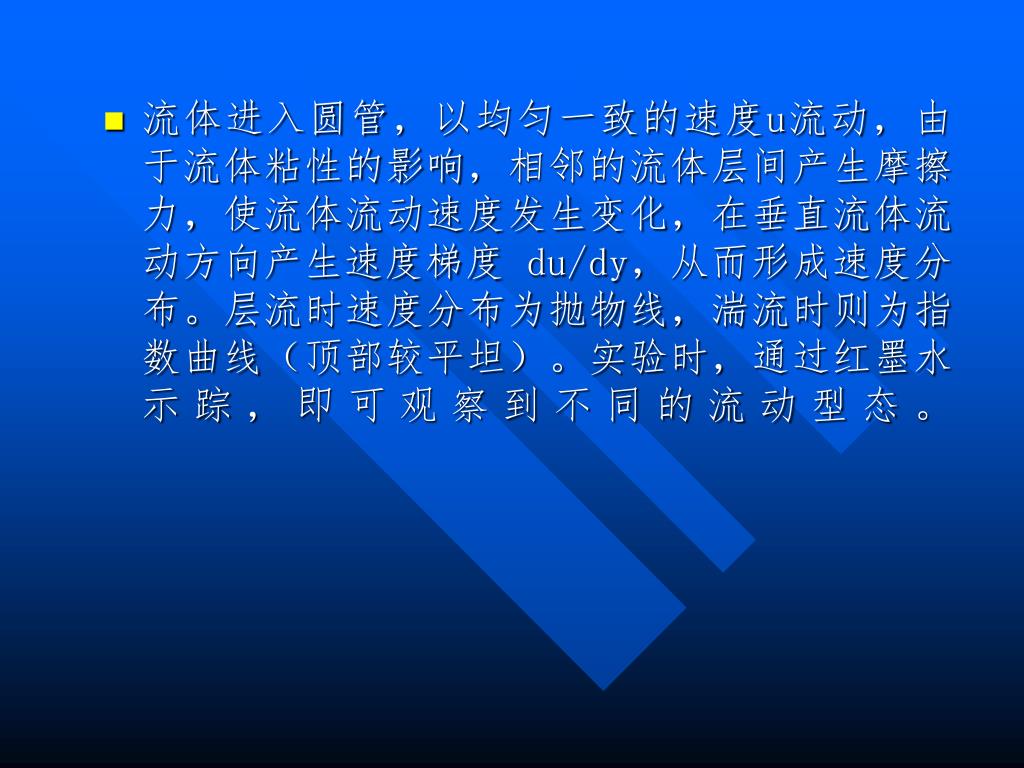

  8. 流体进入圆管，以均匀一致的速度u流动，由于流体粘性的影响，相邻的流体层间产生摩擦力，使流体流动速度发生变化，在垂直流体流动方向产生速度梯度 du/dy，从而形成速度分布。层流时速度分布为抛物线，湍流时则为指数曲线（顶部较平坦）。实验时，通过红墨水示踪，即可观察到不同的流动型态。

  9. 五、实验记录 水温： 密度： 黏度：
