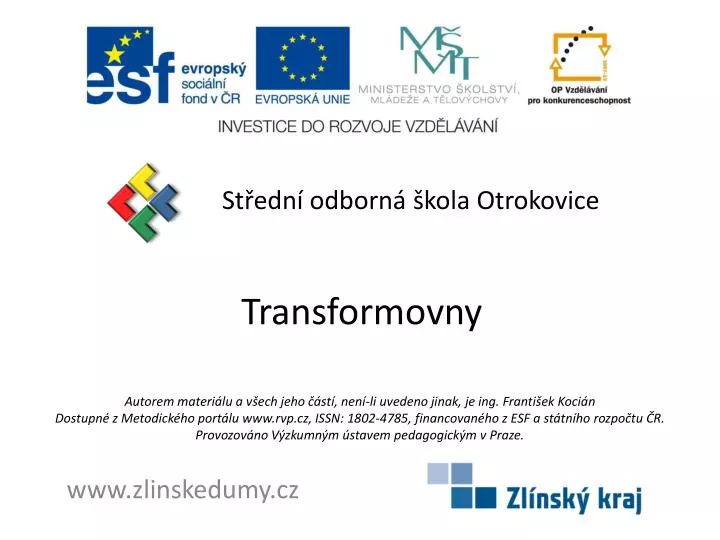

1. Transformovny Střední odborná škola Otrokovice Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je ing. František Kocián Dostupné z Metodického portálu www.rvp.cz, ISSN: 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze. www.zlinskedumy.cz

2. Charakteristika DUM

3. Transformovny Náplň výuky Základní pojmy Typy transformoven Zařízení transformačních stanic Rozdělení napětí proti zemi Pomocná zařízení transformoven (rozvoden)

4. Transformovna – slouží k přeměně napětí elektrické energie při stejném kmitočtu a k jejímu rozvádění nebo galvanickému oddělení jedné části sítě od druhé. Při zřizování transformoven je sledována snaha zavedení rozvodu vn do samého středu odběru. Stavební část – představuje pozemek, vnitrní a venkovní komunikace, stavební konstrukce, budovu, inženýrské sítě, osvětlení. Elektrická část – je daná charakterem příslušné transformovny. Patří sem technologické zařízení , elektrické přístroje a montážní materiál. Pomocná část – slouží na zabezpečení provozních požadavků transformovny. Patří sem výroba stlačeného vzduchu, akumulátorovna, olejové hospodářství, dílna, sociální zařízení, velín atd. Základní pojmy

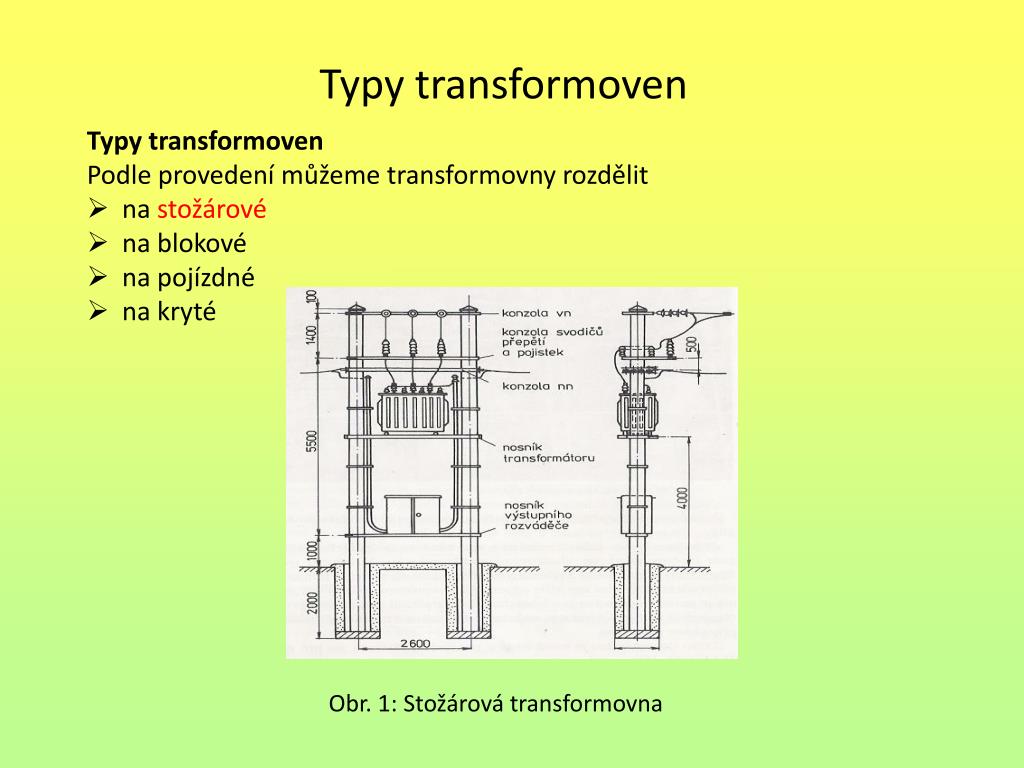

5. Typy transformoven • Podle provedení můžeme transformovny rozdělit • na stožárové • na blokové • na pojízdné • na kryté Typy transformoven Obr. 1: Stožárová transformovna

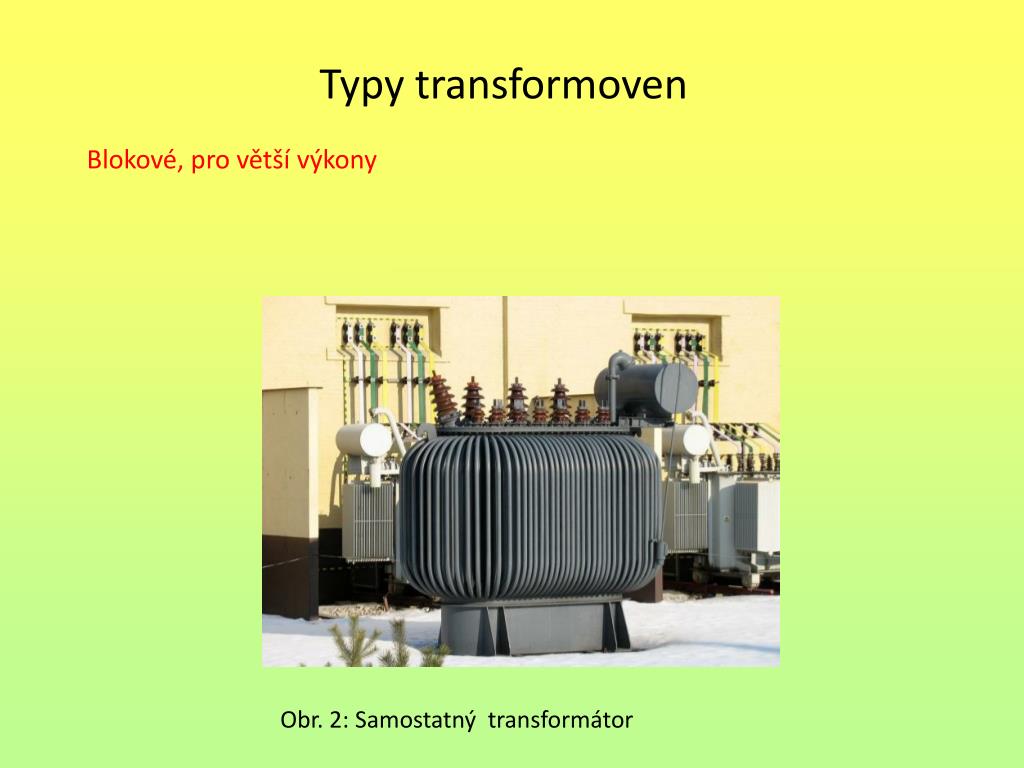

6. Blokové, pro větší výkony Typy transformoven Obr. 2: Samostatný transformátor

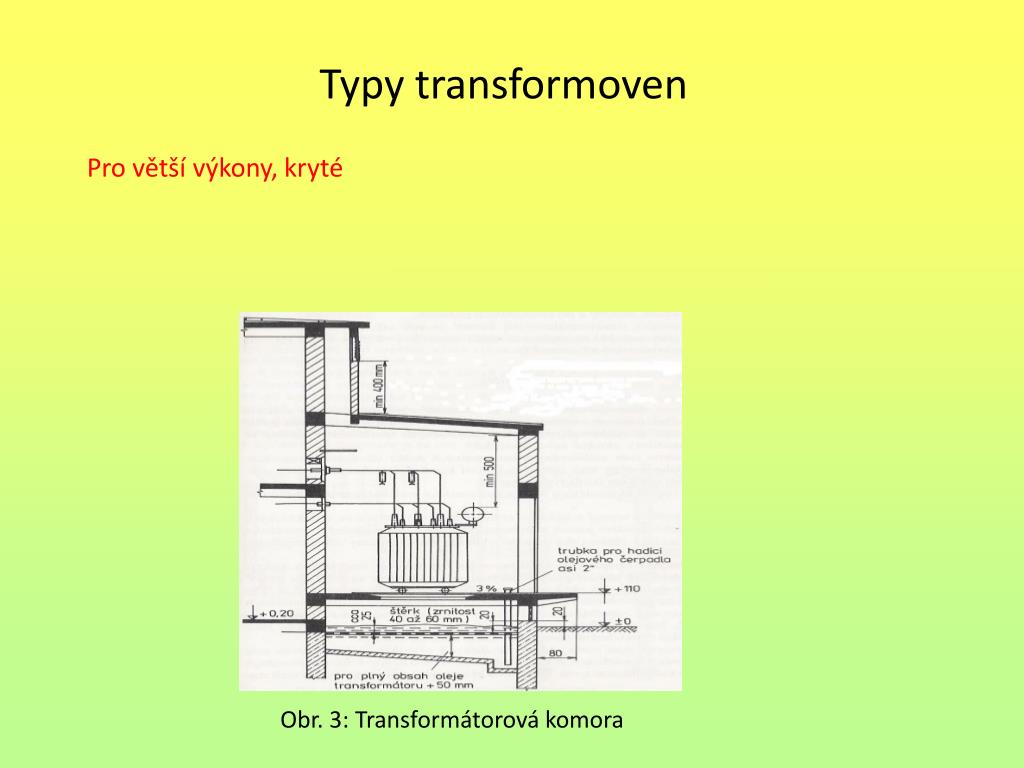

7. Pro větší výkony, kryté Typy transformoven Obr. 3: Transformátorová komora

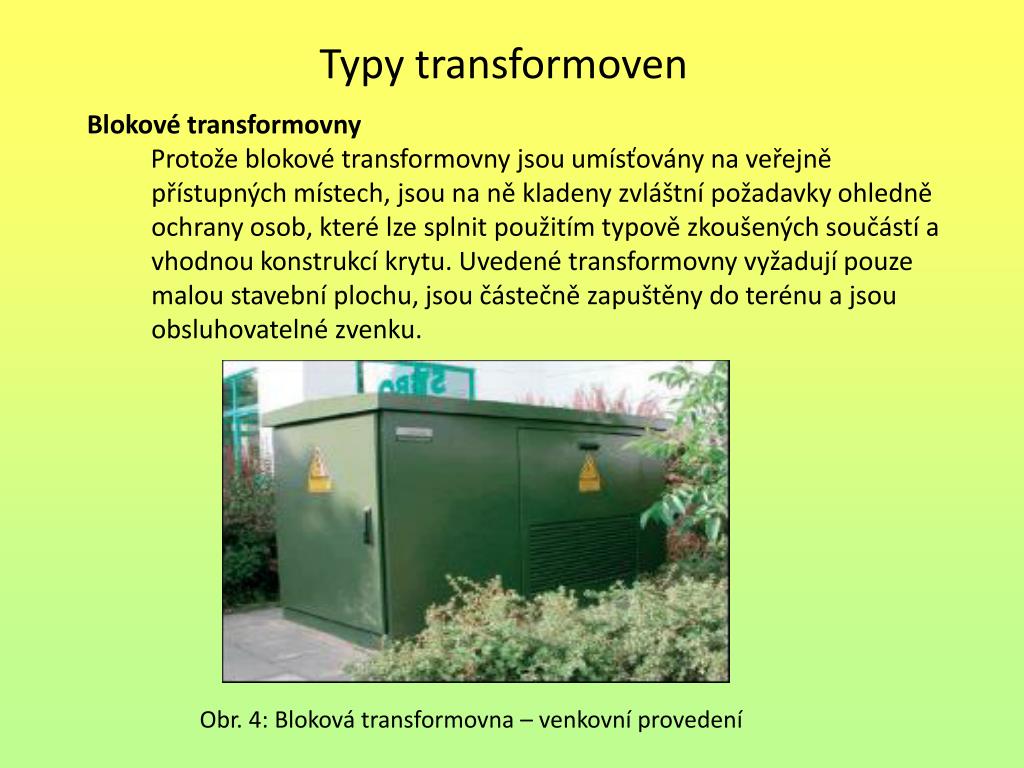

8. Blokové transformovny Protože blokové transformovny jsou umísťovány na veřejně přístupných místech, jsou na ně kladeny zvláštní požadavky ohledně ochrany osob, které lze splnit použitím typově zkoušených součástí a vhodnou konstrukcí krytu. Uvedené transformovny vyžadují pouze malou stavební plochu, jsou částečně zapuštěny do terénu a jsou obsluhovatelné zvenku. Typy transformoven Obr. 4: Bloková transformovna – venkovní provedení

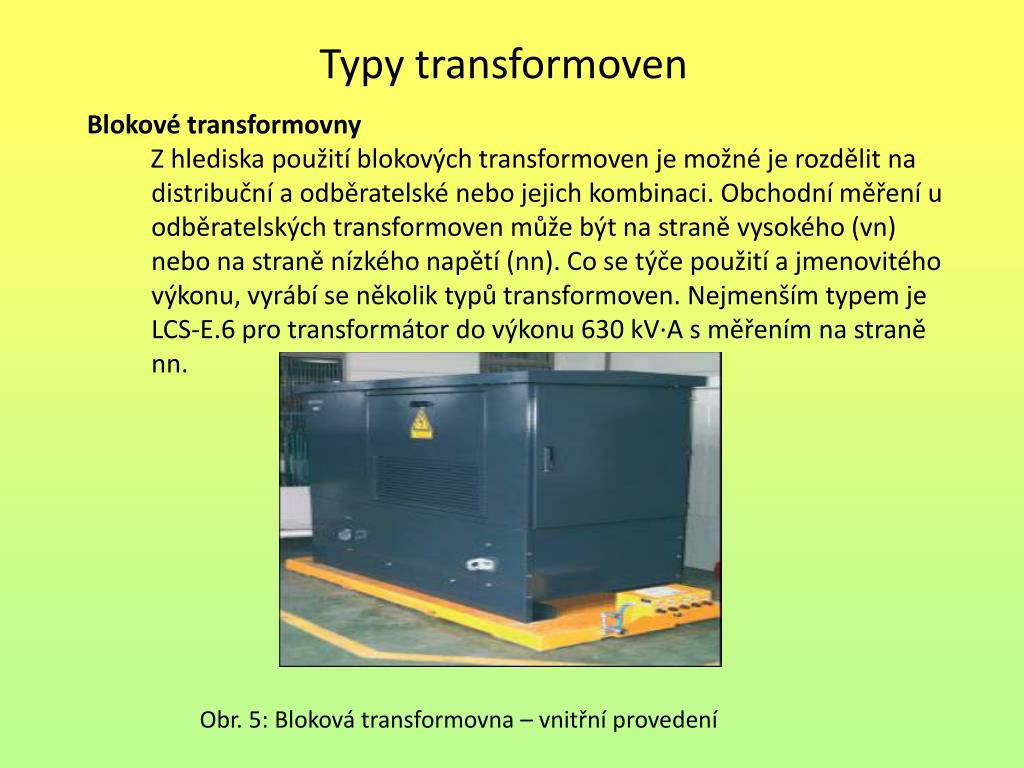

9. Blokové transformovny Z hlediska použití blokových transformoven je možné je rozdělit na distribuční a odběratelské nebo jejich kombinaci. Obchodní měření u odběratelských transformoven může být na straně vysokého (vn) nebo na straně nízkého napětí (nn). Co se týče použití a jmenovitého výkonu, vyrábí se několik typů transformoven. Nejmenším typem je LCS-E.6 pro transformátor do výkonu 630 kV·A s měřením na straně nn. Typy transformoven Obr. 5: Bloková transformovna – vnitřní provedení

10. Transformační stanice pro ZVN a VVN jsou většinou vybudovány jako venkovní zařízení na nekrytém volném prostranství (obr. 7). Transformátory jsou připevněny na betonových podstavcích ,odpojovače a výkonové vypínače jsou instalovány na otevřených konstrukcích (obr. 7). Příchozí vzdušná vedení jsou v transformačních stanicích na rámových konstrukcích. Mezi izolátory  těchto konstrukcí jsou spojovací závěsy. Pod závěsy,kolmo na jejich směr, je veden systémem sběrnic (obr. 7). Spojení příchozích (resp. odchozích) vedení přes sběrnice k transformátoru je realizováno přes odpojovače. Zařízení tranformačních stanic Obr. 7: Samostatný transformátor

11. Rozdělení podle napětí proti zemi: a) rozvody malého napětí (mn) 50 V b) rozvody nízkého napětí (nn) 230/400 V c) rozvody vysokého napětí (vn) 6, 10, 22, 35 kV d) rozvody velmi vysokého napětí (vvn) 110, 220 kV e) rozvody zvlášť vysokého napětí (zvn) 400, 750, 1 150 kV Rozdělení napětí proti zemi Obr. 8: Napěťové úrovně rozvodu el. energie

12. Pomocná zařízení transformoven (rozvoden) Akumulátorové baterie – nezávislý zdroj proudu pro dálkové ovládání, nouzové osvětlení, signalizace apod. Její kapacita je volena podle množství a výkonu připojených stejnosměrných spotřebičů. Baterie jsou umísťovány v samostatných dobře větratelných prostorách. Transformovny Obr. 9: Akumulátorové baterie

13. Pomocná zařízení transformoven (rozvoden) Výroba a rozvod stlačeného vzduchu – stlačený vzduch se používá k pohonu přístrojů s tlakovzdušným ovládáním a jednak ke zhášení elektrického oblouku mezi kontakty výkonných vypínačů. Množství stlačeného vzduchu musí být takové, aby stačilo pokryt spotřebu spínaní při největší četnosti i s ohledem na větrání a ztráty. Transformovny Obr. 9: Kompresorová stanice

14. Pomocná zařízení transformoven (rozvoden) Dozorny (velín) – jsou místa, odkud se dálkově ovládá a sleduje provoz celé transformovny (rozvodny). Soustřeďuje se v nich také zařízení pro dálková měření, návěštění i pro komunikační spoje. Dozornou bývají vybaveny zpravidla jen větší stanice. Transformovny Obr. 10: Dozorna

15. Kontrolní otázky: Slouží transformovna k přeměně napětí elektrické energie o stejném kmitočtu? Ano, mění i kmitočet Ano, nemění i kmitočet Ne, rozvádí stejné napětí Jsou v provozu venkovní blokové stanice? Ne Ano Transformuje se napětí Obsahuje transformovna rozvod stlačeného vzduchu? Ne Ano Pouze akumulátory

16. Kontrolní otázky – řešení: Slouží transformovna k přeměně napětí elektrické energie o stejném kmitočtu? Ano, mění i kmitočet Ano, nemění i kmitočet Ne, rozvádí stejné napětí Jsou v provozu venkovní blokové stanice? Ne Ano Transformuje se napětí Obsahuje transformovna rozvod stlačeného vzduchu? Ne Ano Pouze akumulátory

17. Seznam obrázků: Obr. 1: BANZET, I., HONYS, V., Rozvod elektrické energie II, Praha 1985, SNTL Obr. 2: [vid. 24. 5. 2013], dostupné http://soseza.edupage.org/files/Rozvodne.pdf Obr. 3: BANZET, I., HONYS, V., Rozvod elektrické energie II, Praha 1985, SNTL Obr. 4: [vid. 24. 5. 2013], dostupné http://www.odbornecasopisy.cz/index.php?id_document=26752 Obr. 5: [vid. 24. 5. 2013], dostupné http://www.odbornecasopisy.cz/index.php?id_document=26752 Obr. 6: [vid. 24. 5. 2013], dostupné http://soseza.edupage.org/files/Rozvodne.pdf Obr. 7: [vid. 24. 5. 2013], dostupné http://soseza.edupage.org/files/Rozvodne.pdf Obr. 8: [vid. 24. 5. 2013], dostupné http://soseza.edupage.org/files/Rozvodne.pdf

18. Seznam obrázků: Obr. 9: [vid. 24. 5. 2013], dostupné http://soseza.edupage.org/files/Rozvodne.pdf Obr. 10: [vid. 24. 5. 2013], dostupné http://soseza.edupage.org/files/Rozvodne.pdf

19. Seznam použité literatury: [1] BANZET, I., HONYS, V., Rozvod elektrické energie II, Praha, 1985, SNTL [2] ELEKTRICKÉ STANICE. In: Stredná odborná škola elektrotechnická v Žiline [online], 2013. Dostupné z: http://soseza.edupage.org/files/Rozvodne.pdf [3] elektrotechnika [online]. [cit. 30.5.2013]. Dostupný na WWW: http://elektrotechnika-elektronika.webnode.cz/silnoproud/transformovny
