  1. PKPM节能设计软件的应用 第二章 直接绘制建筑PKPM图

  2. PKPM建筑节能设计软件的运用 应用基础:直接绘制PKPM图

  3. 第一部分 内容要点 1轴线绘制: 轴网输入 、圆弧轴网输入 、弧线命名 、轴线删除、修改标注等。 2本层布置 墙布置 、门窗布置 、布置阳台 3其他标准层布置 4屋顶布置 5楼层组装 6 全楼模型

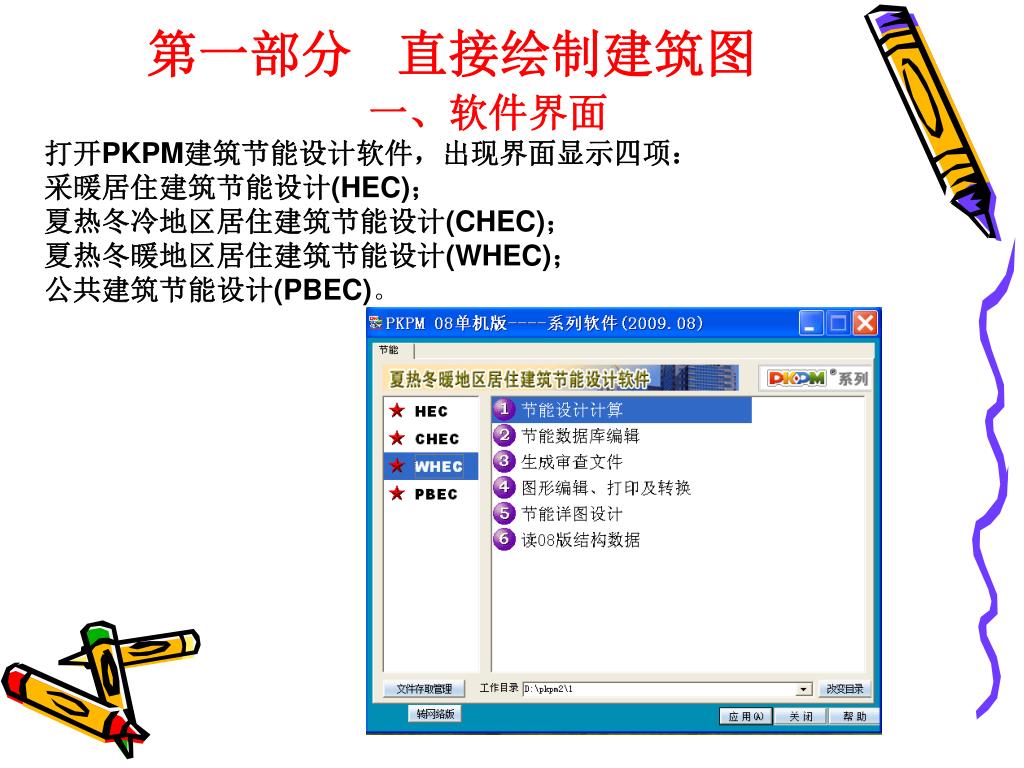

  4. 第一部分 直接绘制建筑图 一、软件界面 打开PKPM建筑节能设计软件,出现界面显示四项: 采暖居住建筑节能设计(HEC); 夏热冬冷地区居住建筑节能设计(CHEC); 夏热冬暖地区居住建筑节能设计(WHEC); 公共建筑节能设计(PBEC)。

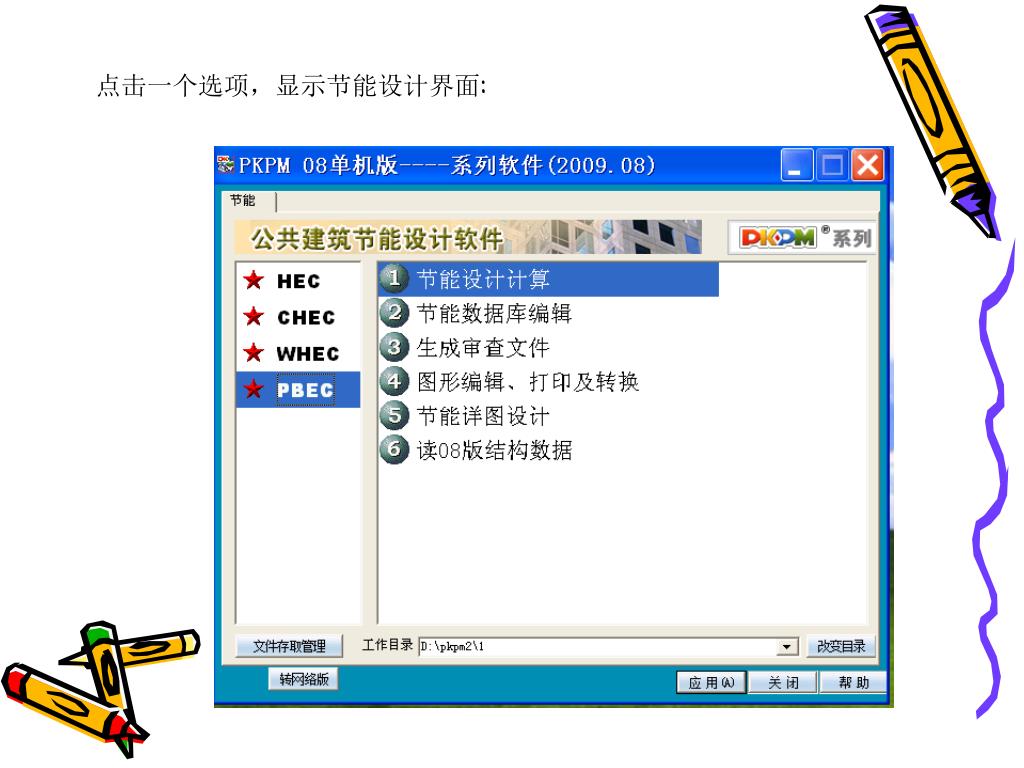

  5. 点击一个选项,显示节能设计界面:

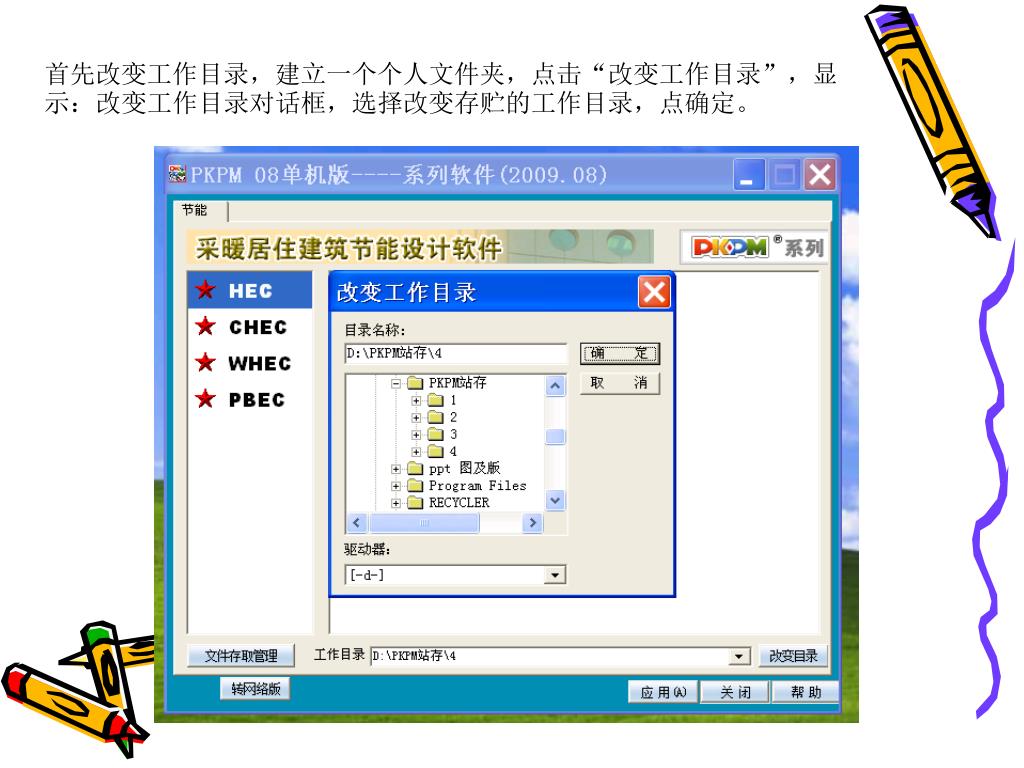

  6. 首先改变工作目录,建立一个个人文件夹,点击“改变工作目录”,显示:改变工作目录对话框,选择改变存贮的工作目录,点确定。首先改变工作目录,建立一个个人文件夹,点击“改变工作目录”,显示:改变工作目录对话框,选择改变存贮的工作目录,点确定。

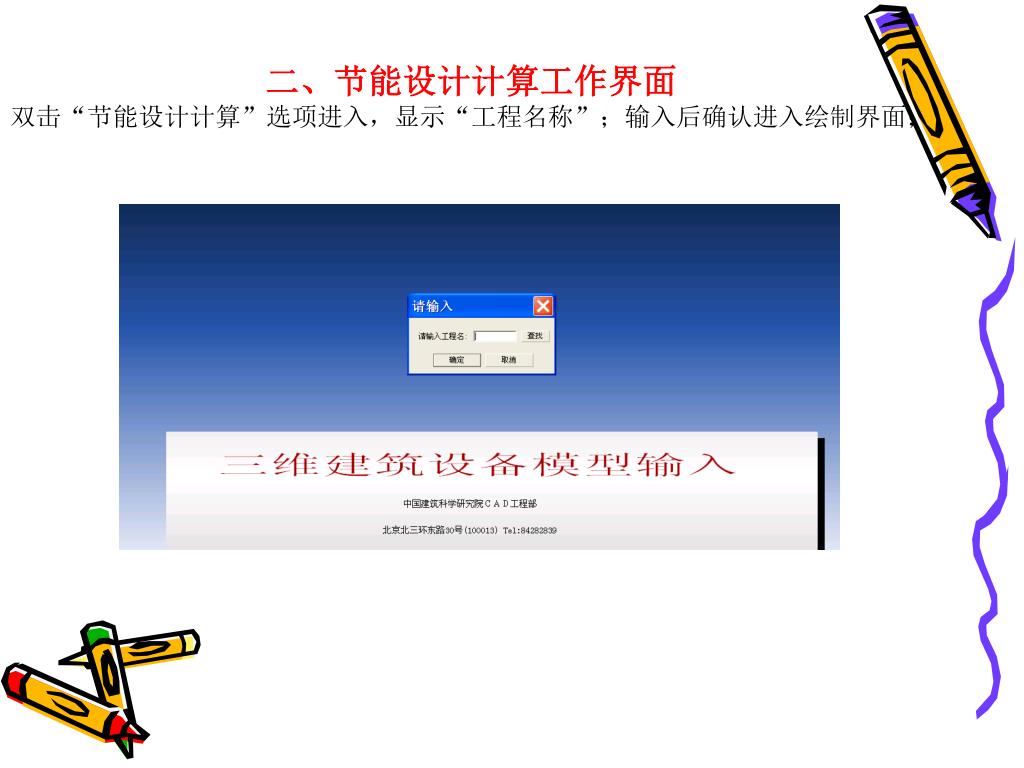

  7. 二、节能设计计算工作界面 双击“节能设计计算”选项进入,显示“工程名称”;输入后确认进入绘制界面;

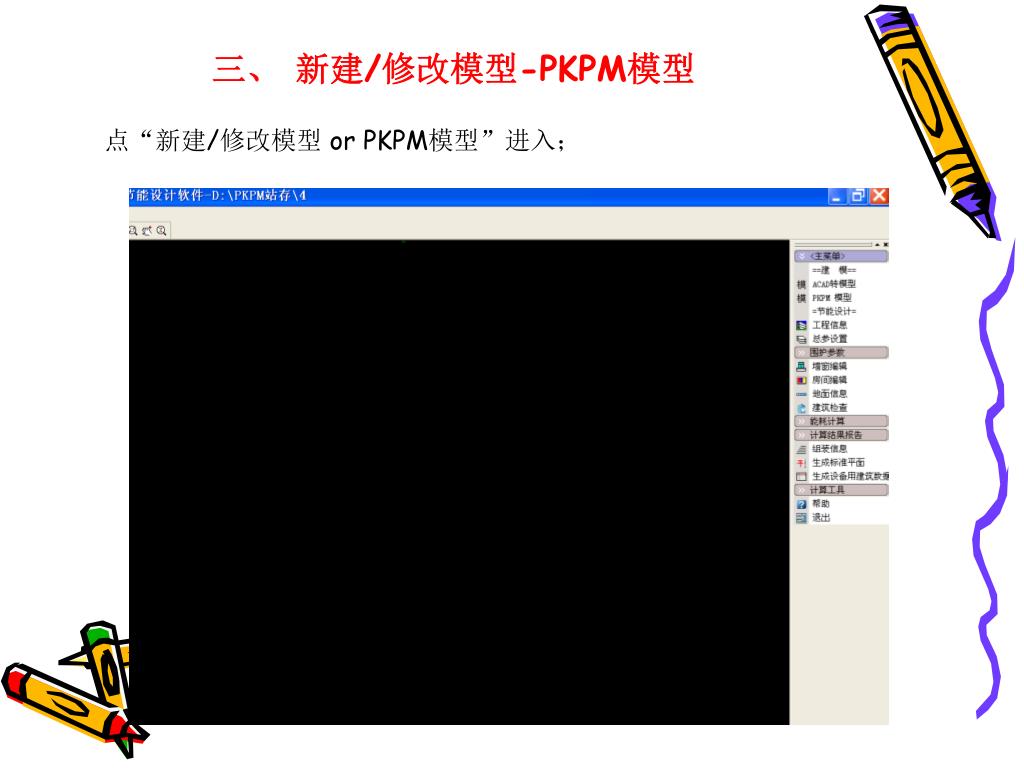

  8. 三、 新建/修改模型-PKPM模型 点“新建/修改模型 or PKPM模型”进入;

  9. 第一节 第一标准层绘制 1.1轴线绘制 1.1.1轴网输入: 右侧菜单:点轴线输入---轴网输入—点正交轴网输入;

  10. 1.1轴线绘制 1.1.1轴网输入 点轴线输入---轴网输入—点正交轴网输入;

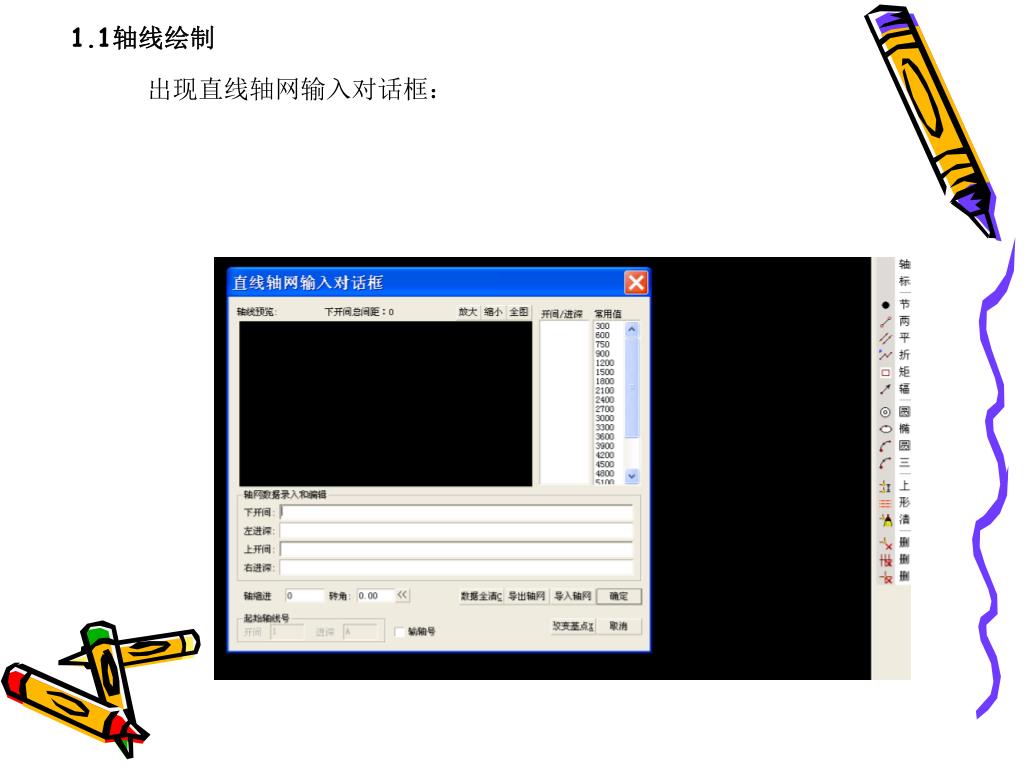

  11. 1.1轴线绘制 出现直线轴网输入对话框:

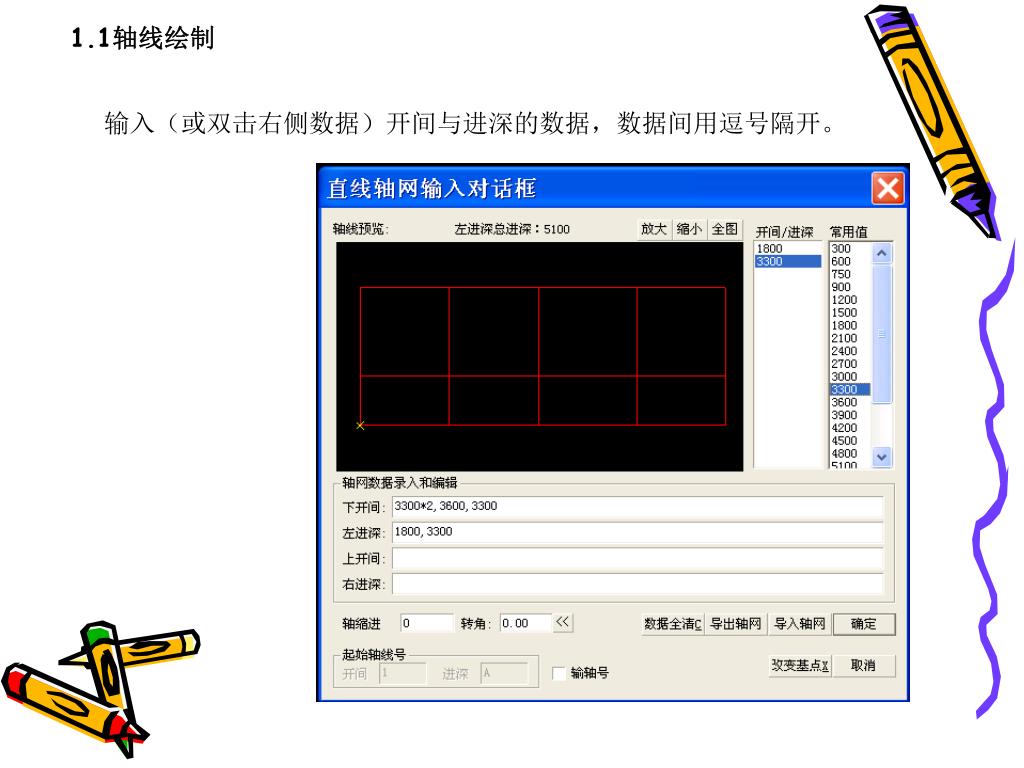

  12. 1.1轴线绘制 输入(或双击右侧数据)开间与进深的数据,数据间用逗号隔开。

  13. 1.1轴线绘制 输入完数据后,记住勾选上“输轴号”框; 点确定后在图上会显示拉伸寻找一个插入点,点击及绘制出成图。轴网绘制成图如下图。

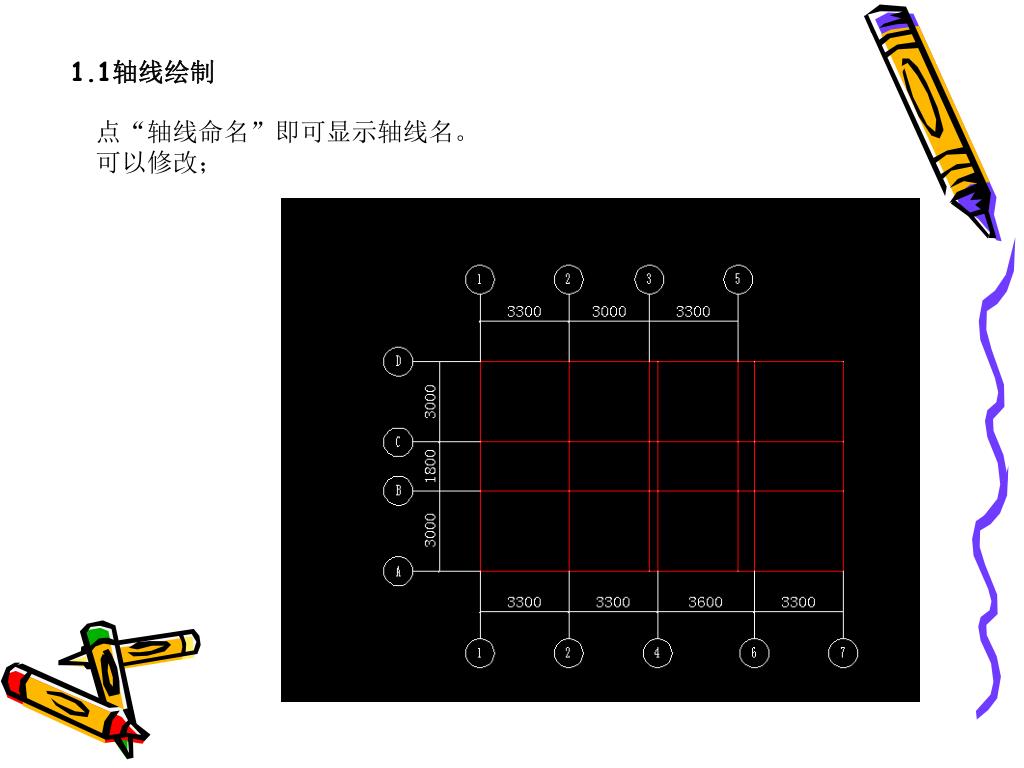

  14. 1.1轴线绘制 点“轴线命名”即可显示轴线名。 可以修改;

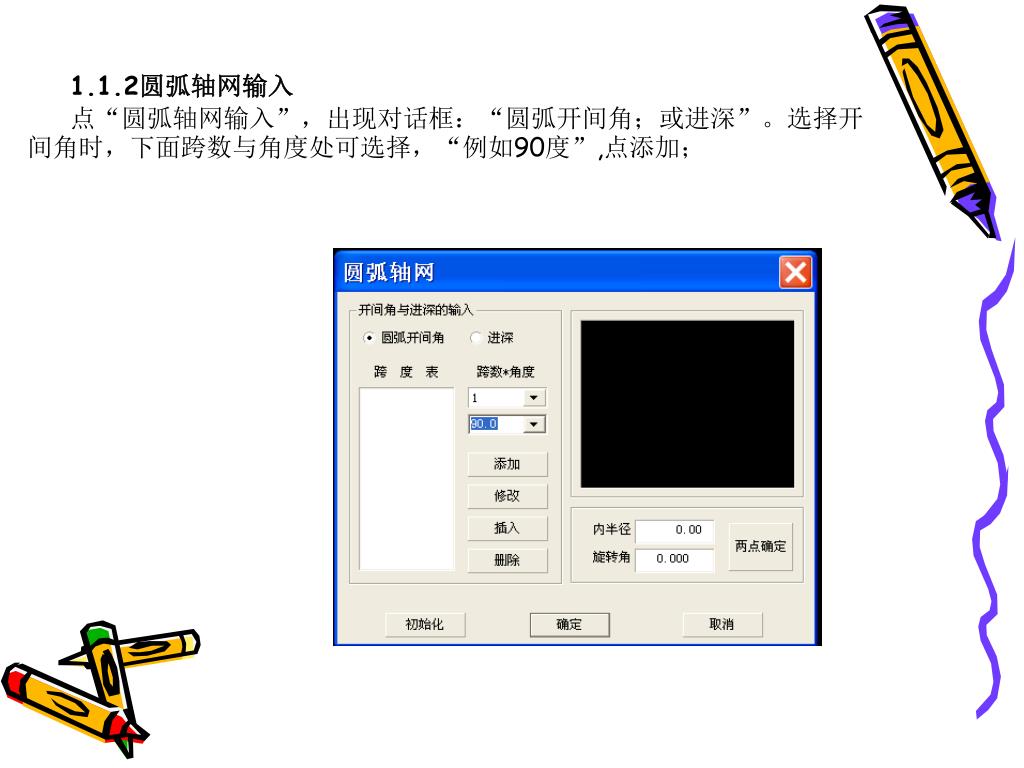

  15. 1.1.2圆弧轴网输入 点“圆弧轴网输入”,出现对话框:“圆弧开间角;或进深”。选择开间角时,下面跨数与角度处可选择,“例如90度”,点添加;

  16. 1.1.2圆弧轴网输入 选择开间角时,下面跨数与角度处可选择,“例如90度”,点添加;

  17. 1.1.2圆弧轴网输入 然后点进深,下面跨数和角度处选“例如3000”等(与前面绘制的进深尺寸同)点添加,或者输入数据。右框中有图形显示出来。

  18. 1.1.2圆弧轴网输入 数据列选完毕后,点击“确定”进入“轴网输入”界面:点击确定,

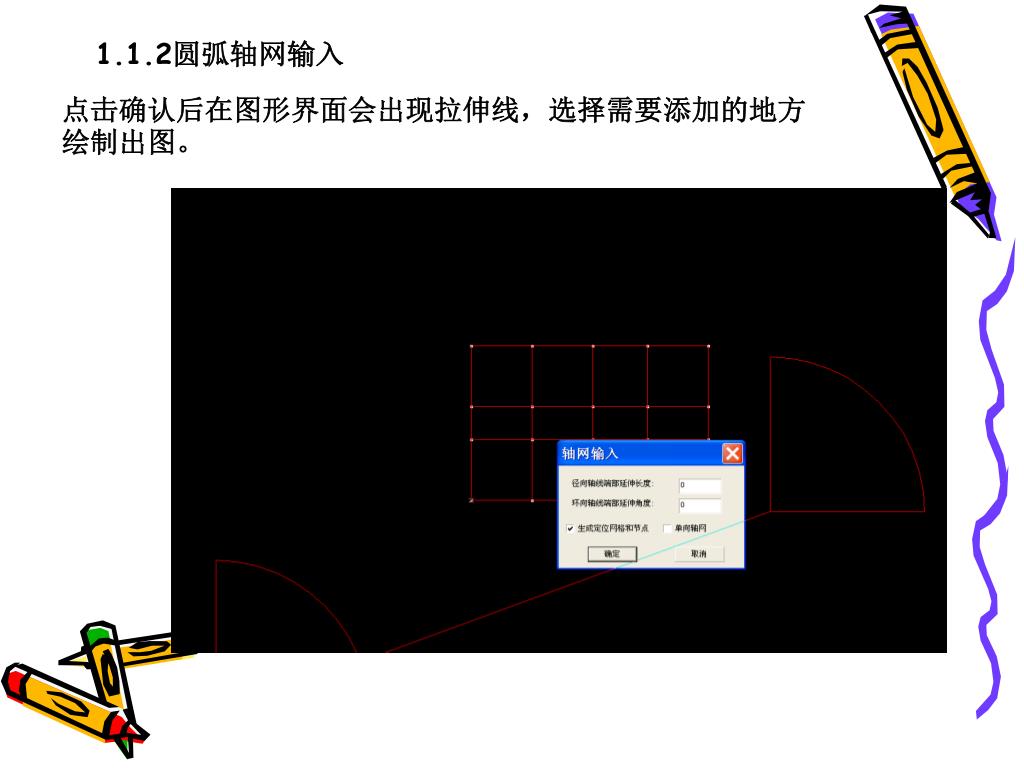

  19. 1.1.2圆弧轴网输入 点击确认后在图形界面会出现拉伸线,选择需要添加的地方绘制出图。

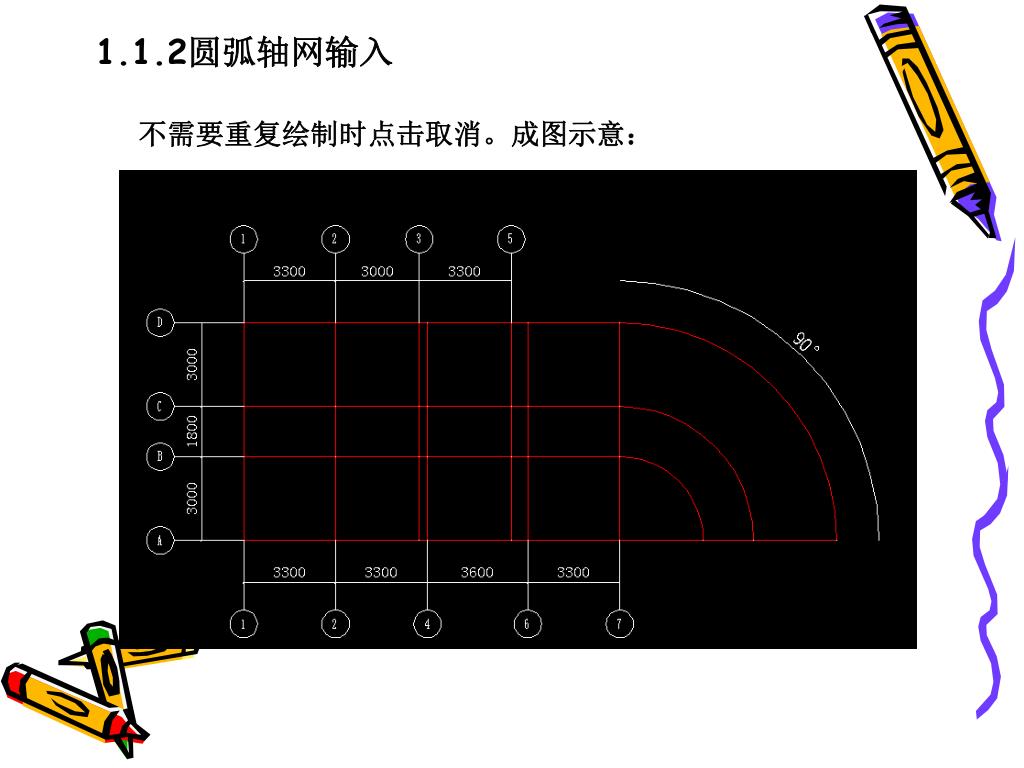

  20. 1.1.2圆弧轴网输入 不需要重复绘制时点击取消。成图示意:

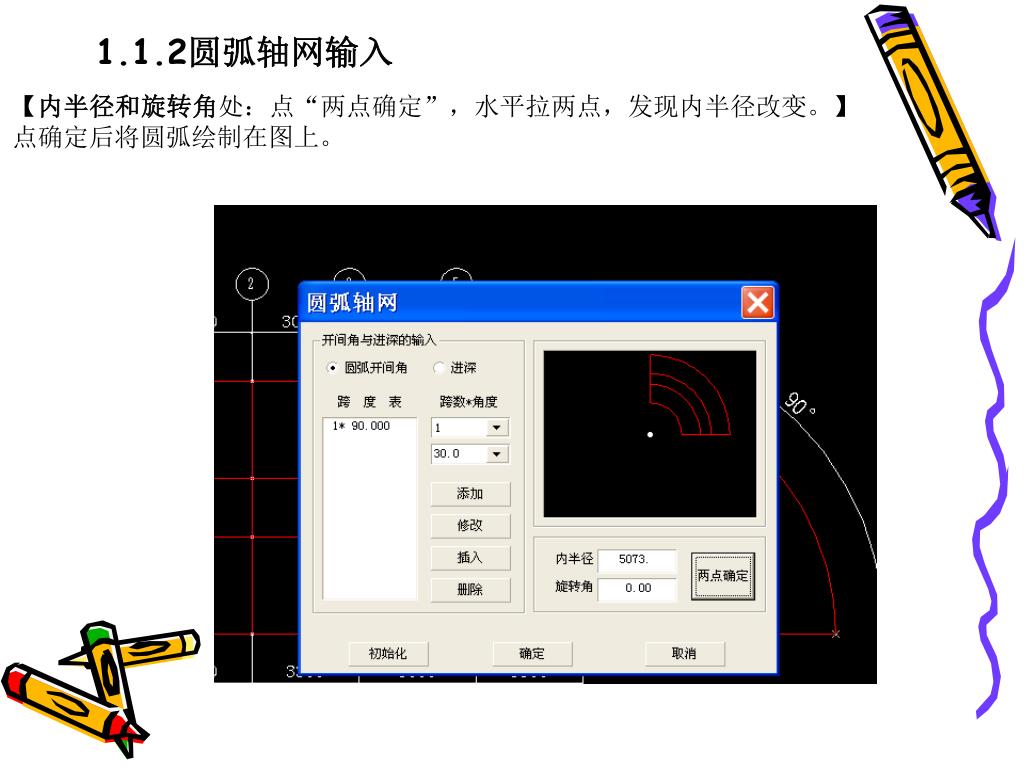

  21. 1.1.2圆弧轴网输入 【内半径和旋转角处:点“两点确定”,水平拉两点,发现内半径改变。】 点确定后将圆弧绘制在图上。

  22. 1.1.3弧线命名 点轴线命名,光标选中弧轴线,命令行处输入轴线名。

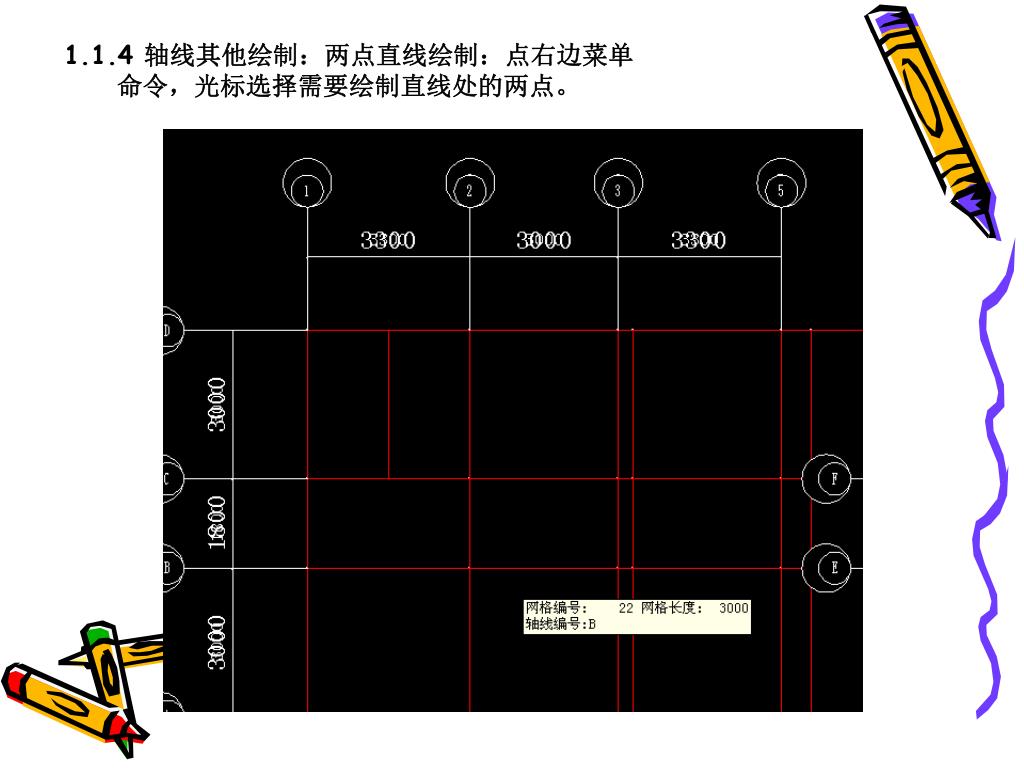

  23. 1.1.4 轴线其他绘制:两点直线绘制:点右边菜单命令,光标选择需要绘制直线处的两点。

  24. 1.1.5 轴线删除 点“轴线输入”,进入菜单,点“删除节点or网格or轴号”项来删除相应的选项。

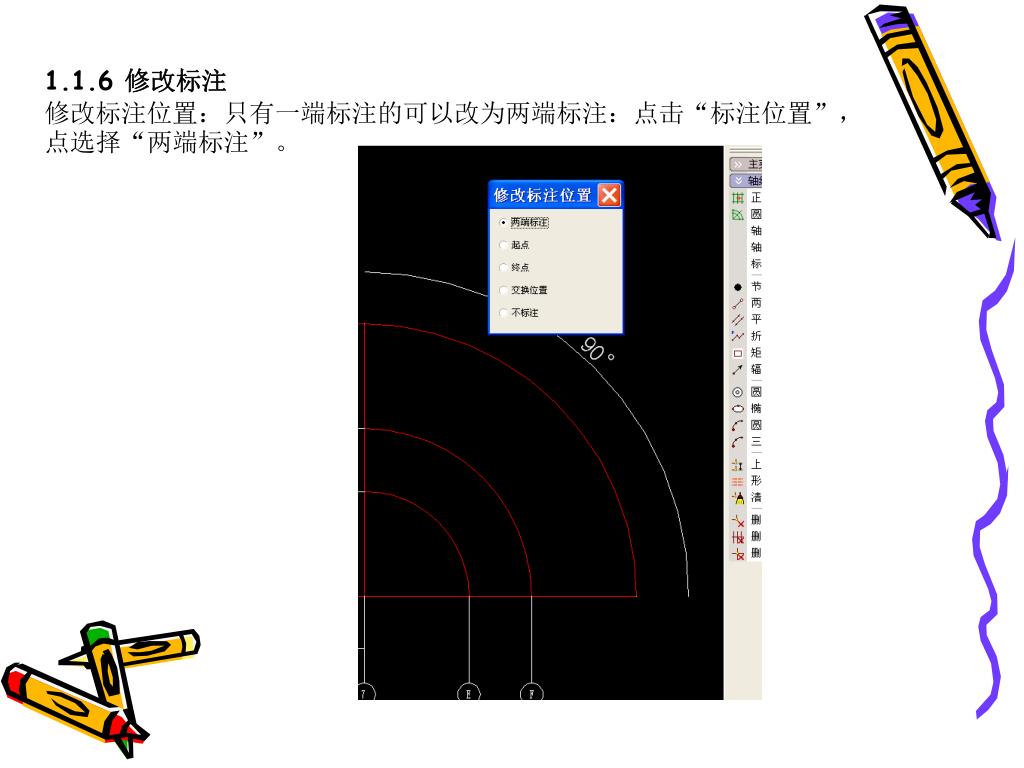

  25. 1.1.6 修改标注 修改标注位置:只有一端标注的可以改为两端标注:点击“标注位置”,点选择“两端标注”。

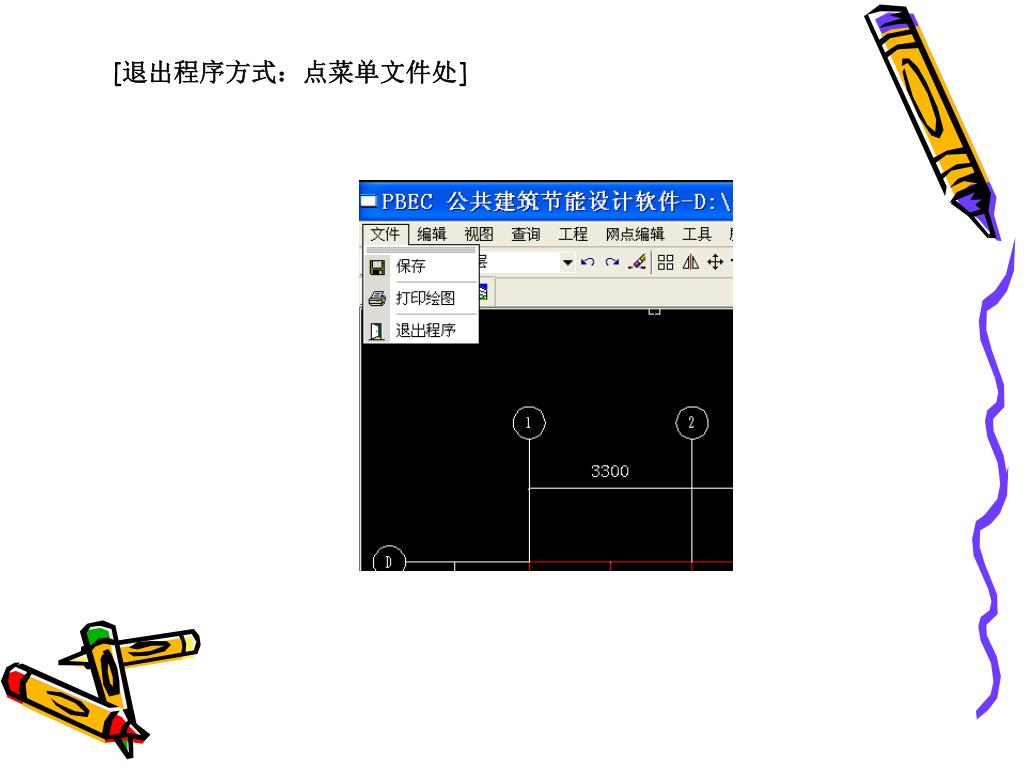

  26. [退出程序方式:点菜单文件处]

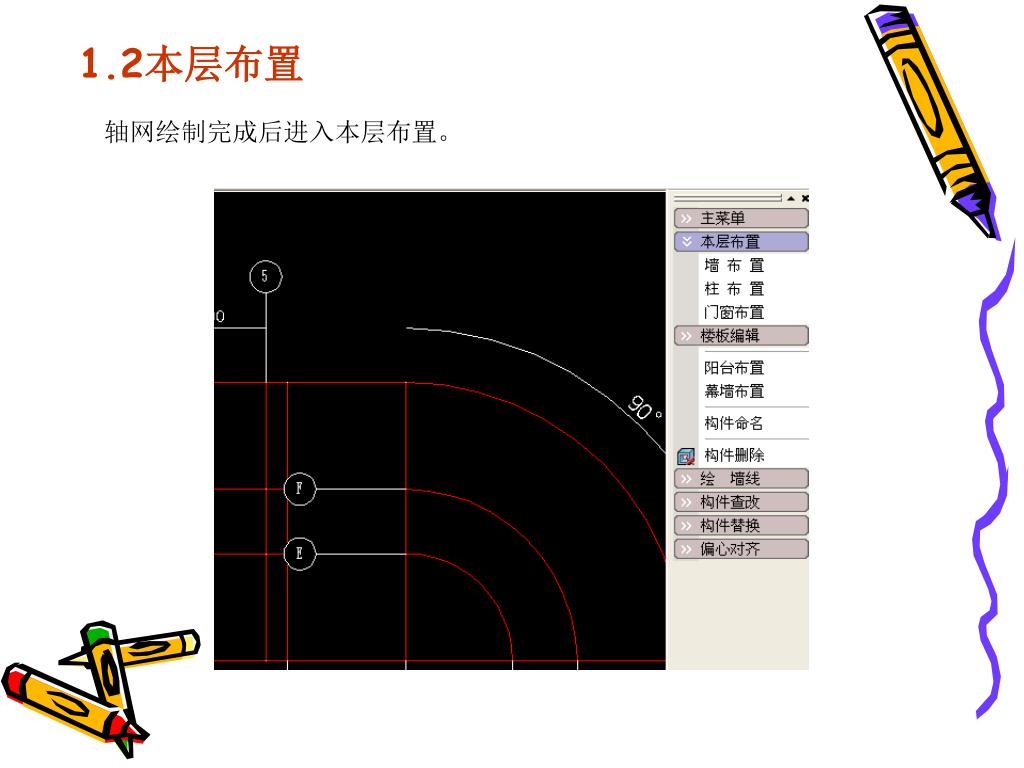

  27. 1.2本层布置 轴网绘制完成后进入本层布置。

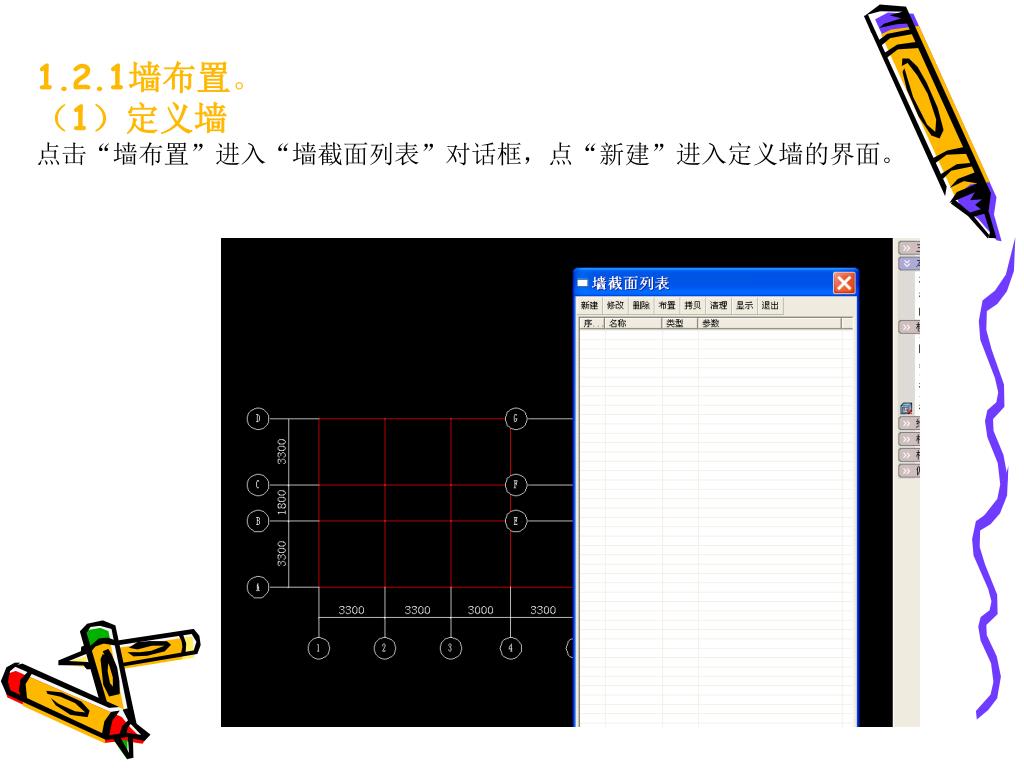

  28. 1.2.1墙布置。 (1)定义墙 点击“墙布置”进入“墙截面列表”对话框,点“新建”进入定义墙的界面。

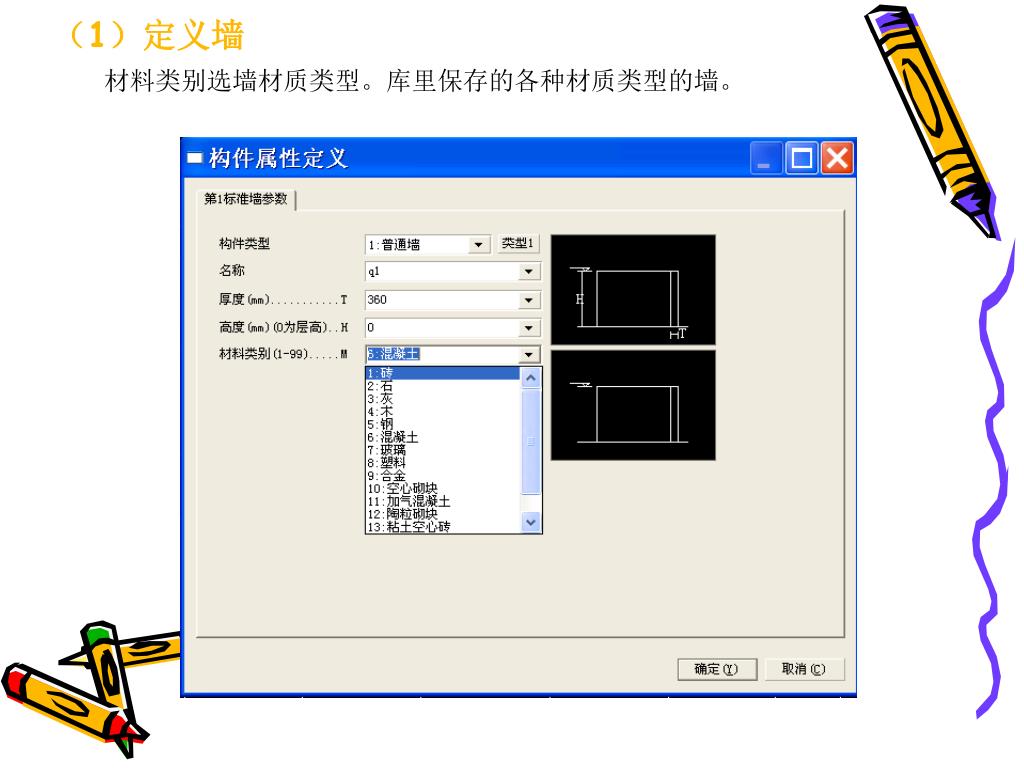

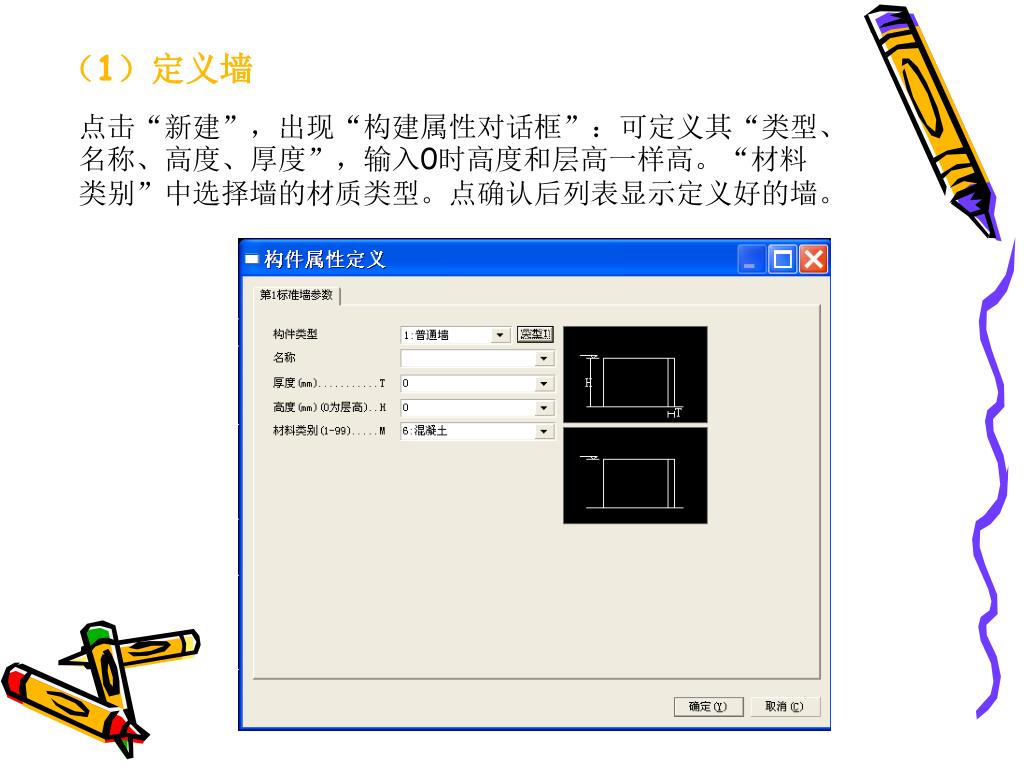

  29. (1)定义墙 点击“新建”,出现“构建属性对话框”:可定义其“类型、名称、高度、厚度”,输入0时高度和层高一样高。“材料类别”中选择墙的材质类型。点确认后列表显示定义好的墙。

  30. (1)定义墙 材料类别选墙材质类型。库里保存的各种材质类型的墙。

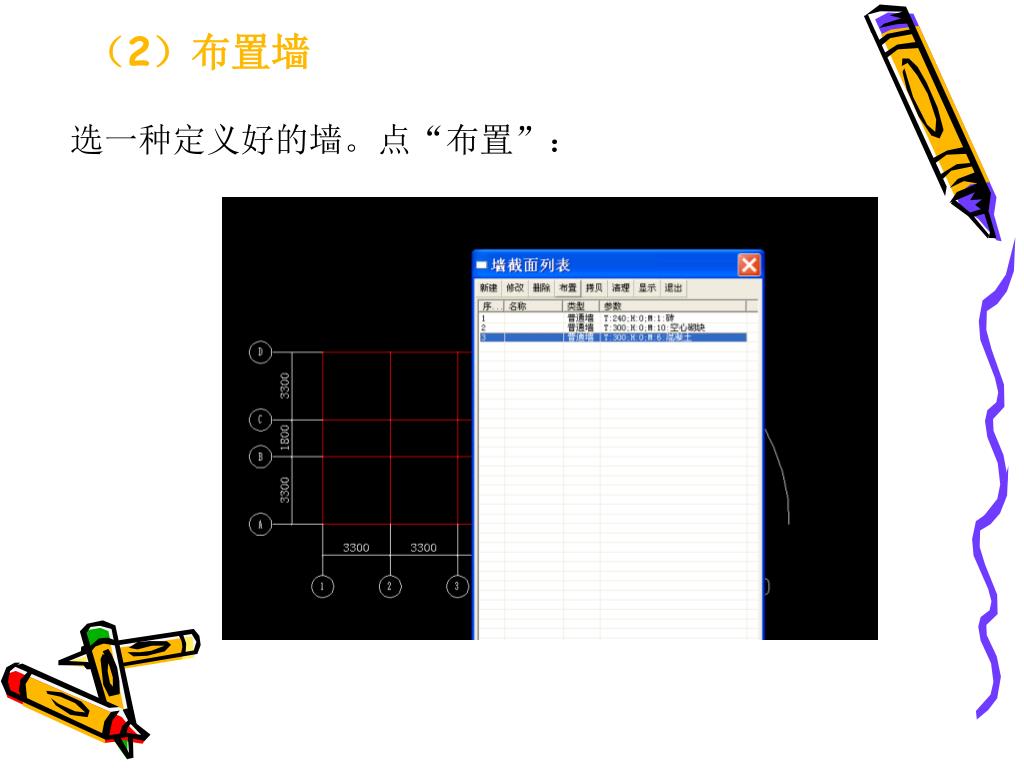

  31. (2)布置墙 选一种定义好的墙。点“布置”:

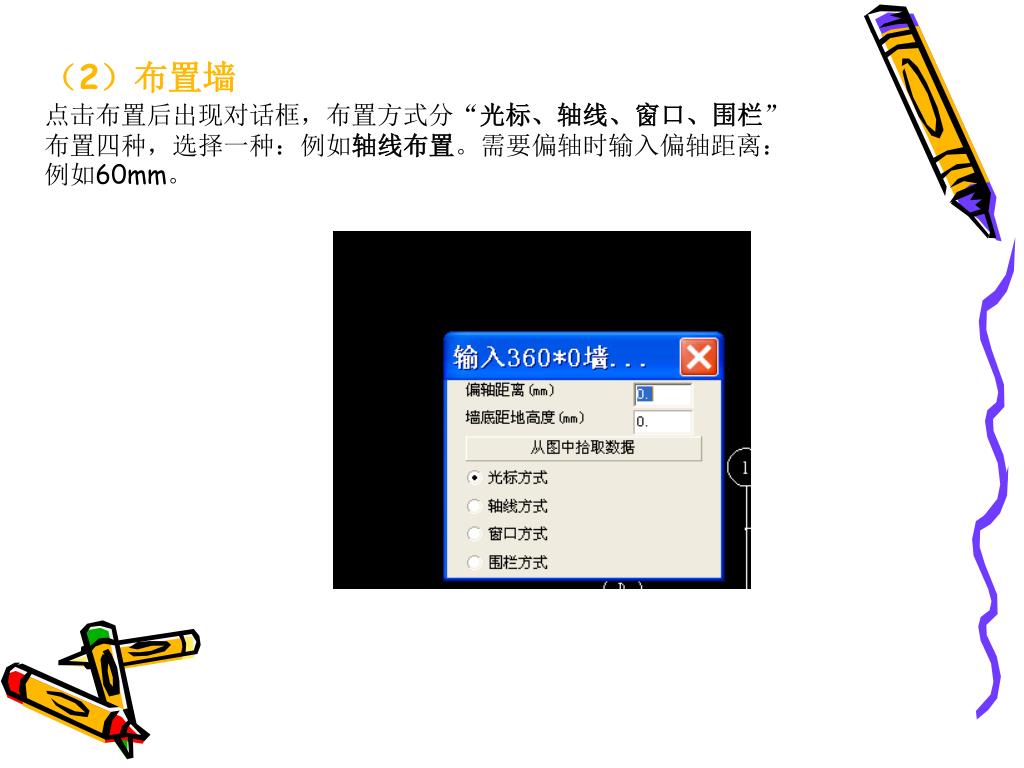

  32. (2)布置墙 点击布置后出现对话框,布置方式分“光标、轴线、窗口、围栏”布置四种,选择一种:例如轴线布置。需要偏轴时输入偏轴距离:例如60mm。

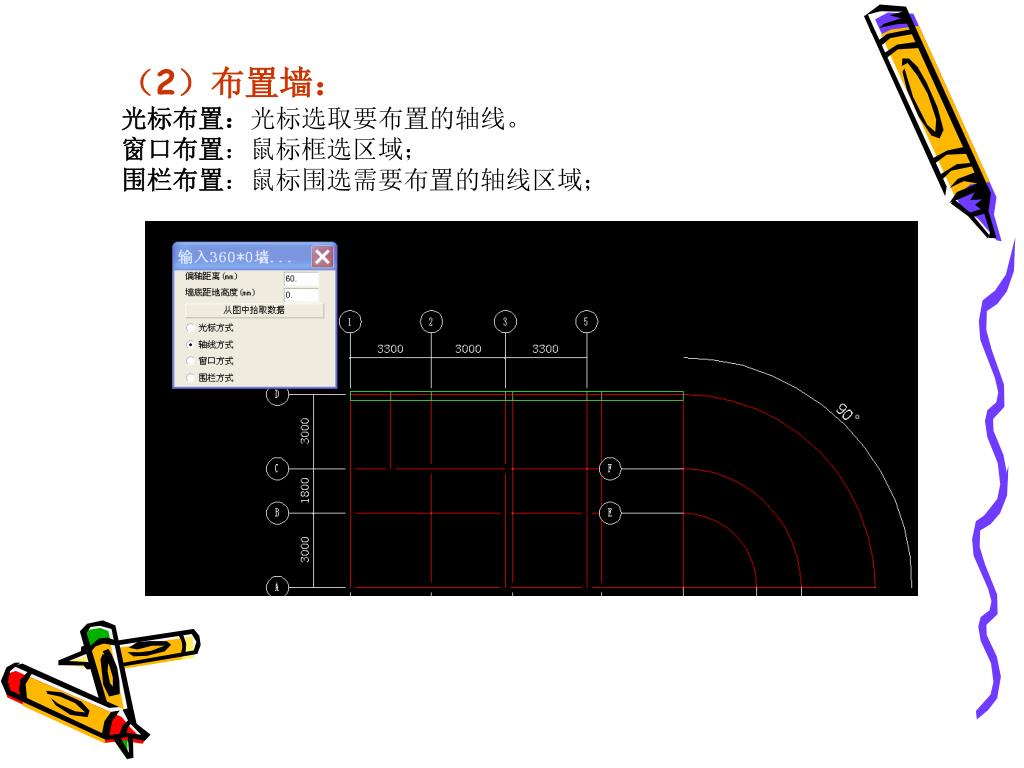

  33. (2)布置墙: 光标布置:光标选取要布置的轴线。 窗口布置:鼠标框选区域; 围栏布置:鼠标围选需要布置的轴线区域;

  34. (2)布置墙 修改: 重新布置一遍时会把原来的墙体替换掉。例如不偏心时输入偏轴距离0mm,后重新布置。

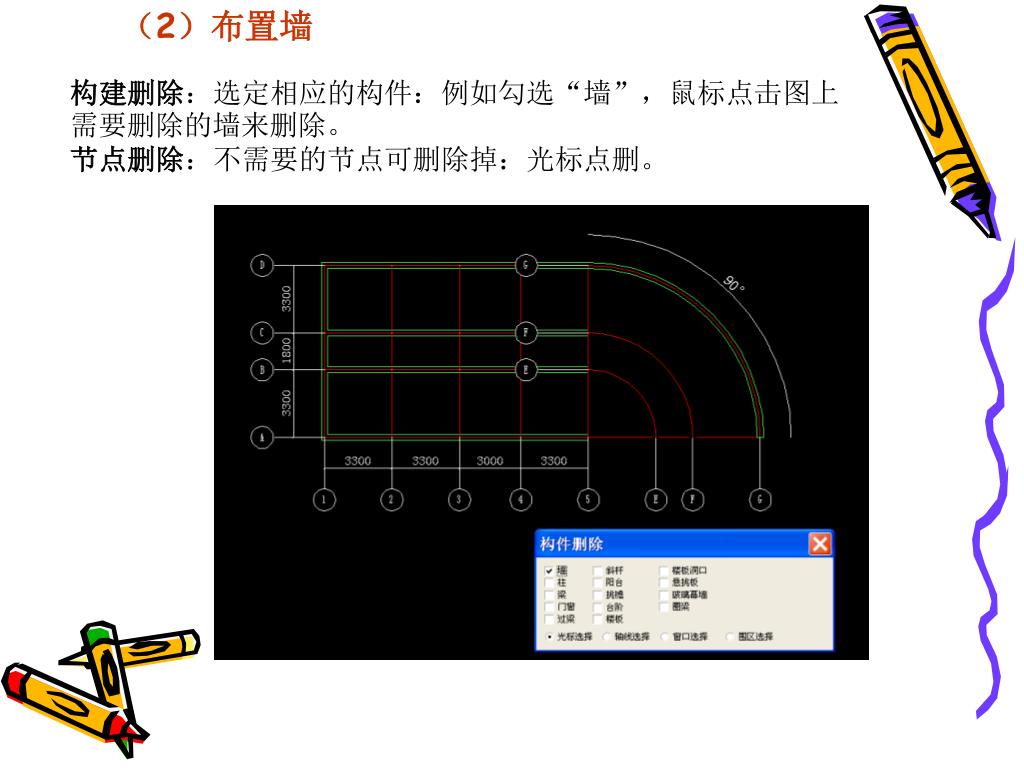

  35. (2)布置墙 构建删除:选定相应的构件:例如勾选“墙”,鼠标点击图上需要删除的墙来删除。 节点删除:不需要的节点可删除掉:光标点删。

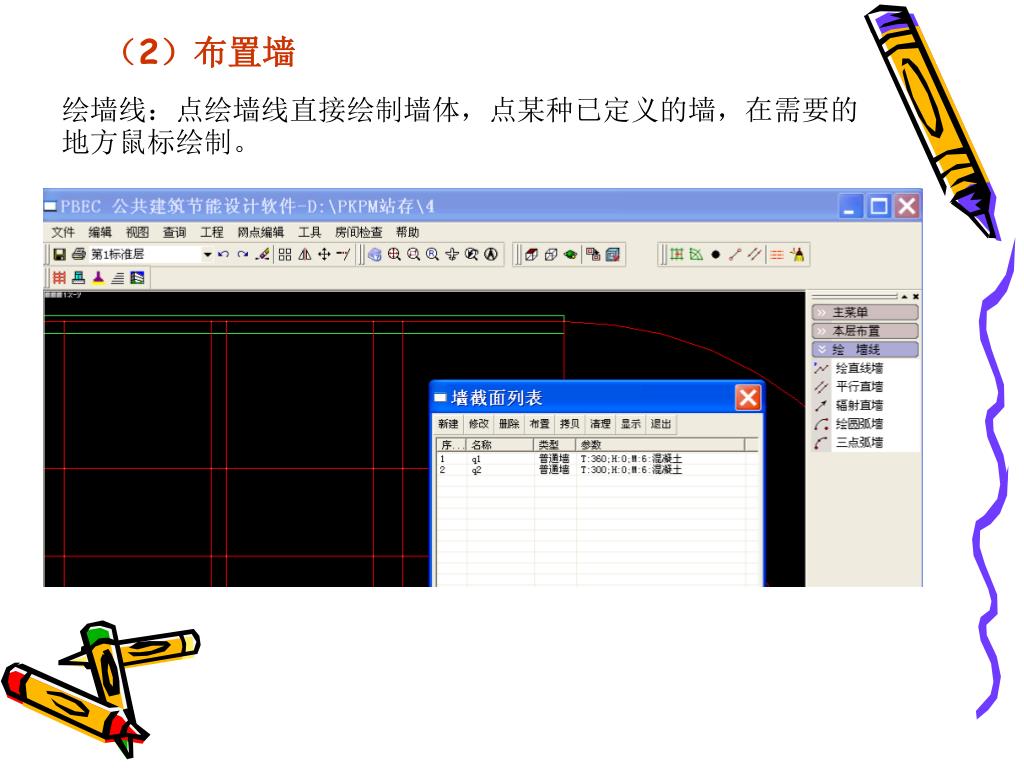

  36. (2)布置墙 绘墙线:点绘墙线直接绘制墙体,点某种已定义的墙,在需要的地方鼠标绘制。

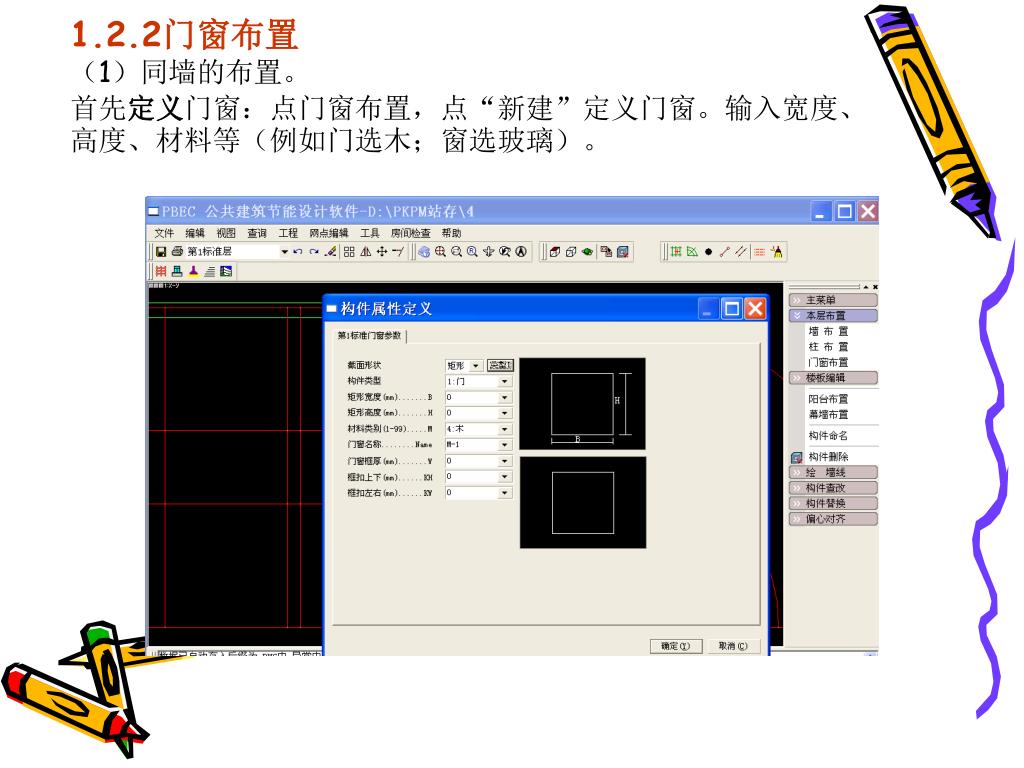

  37. 1.2.2门窗布置 (1)同墙的布置。 首先定义门窗:点门窗布置,点“新建”定义门窗。输入宽度、高度、材料等(例如门选木;窗选玻璃)。

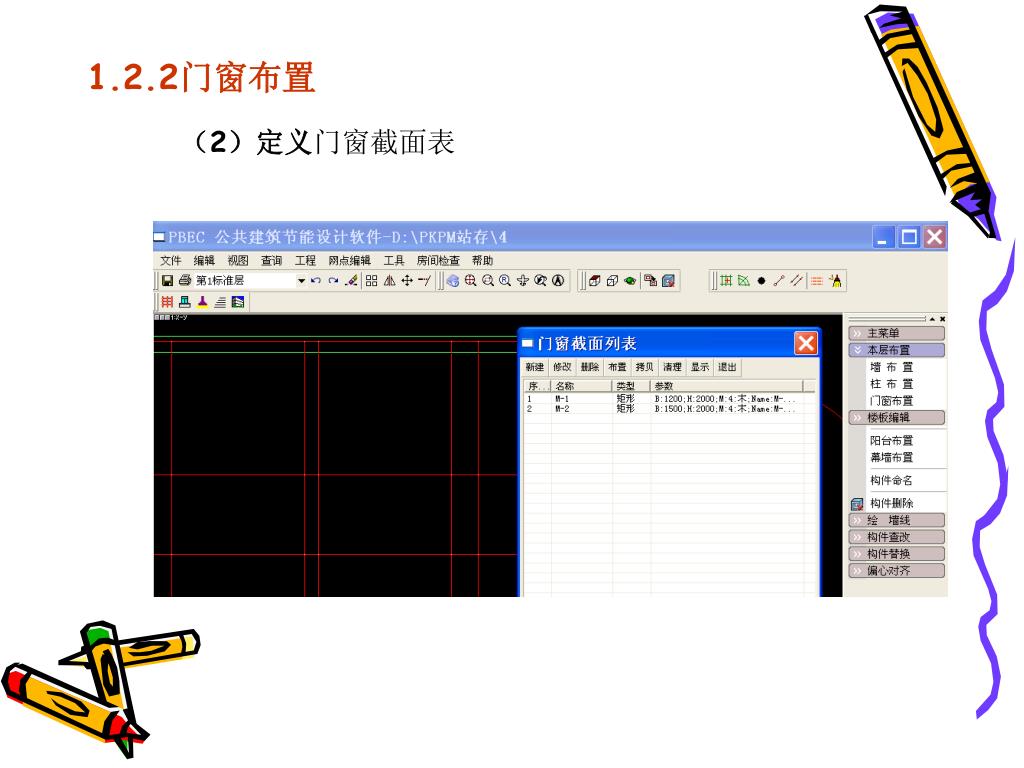

  38. 1.2.2门窗布置 (2)定义门窗截面表

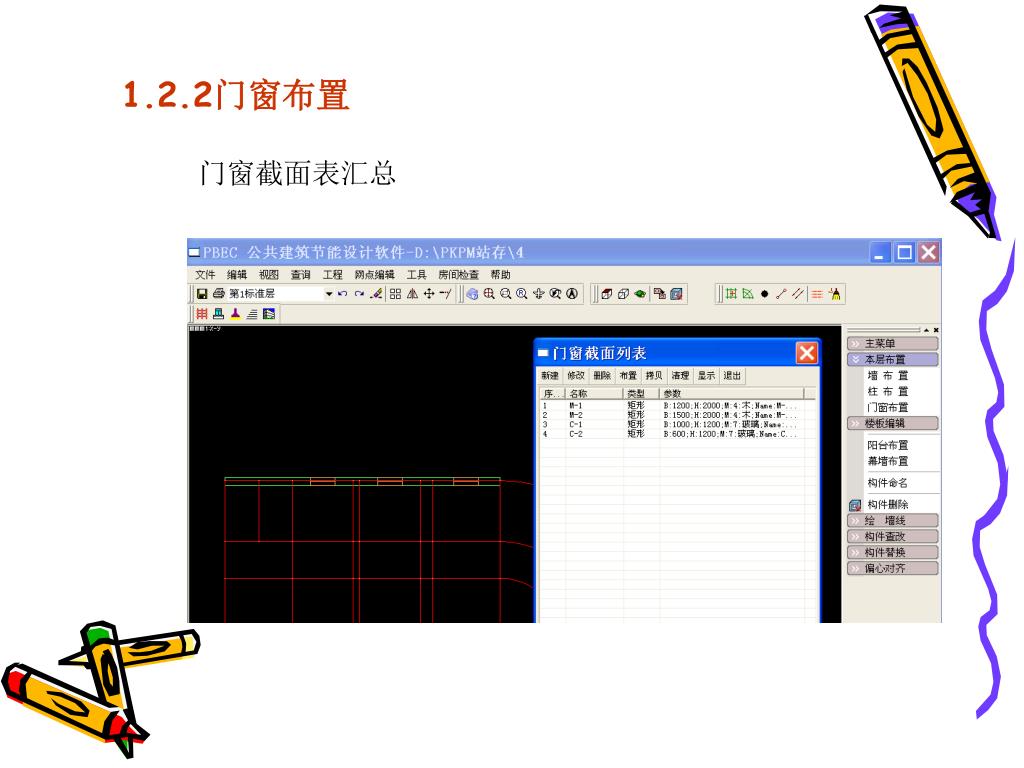

  39. 1.2.2门窗布置 门窗截面表汇总

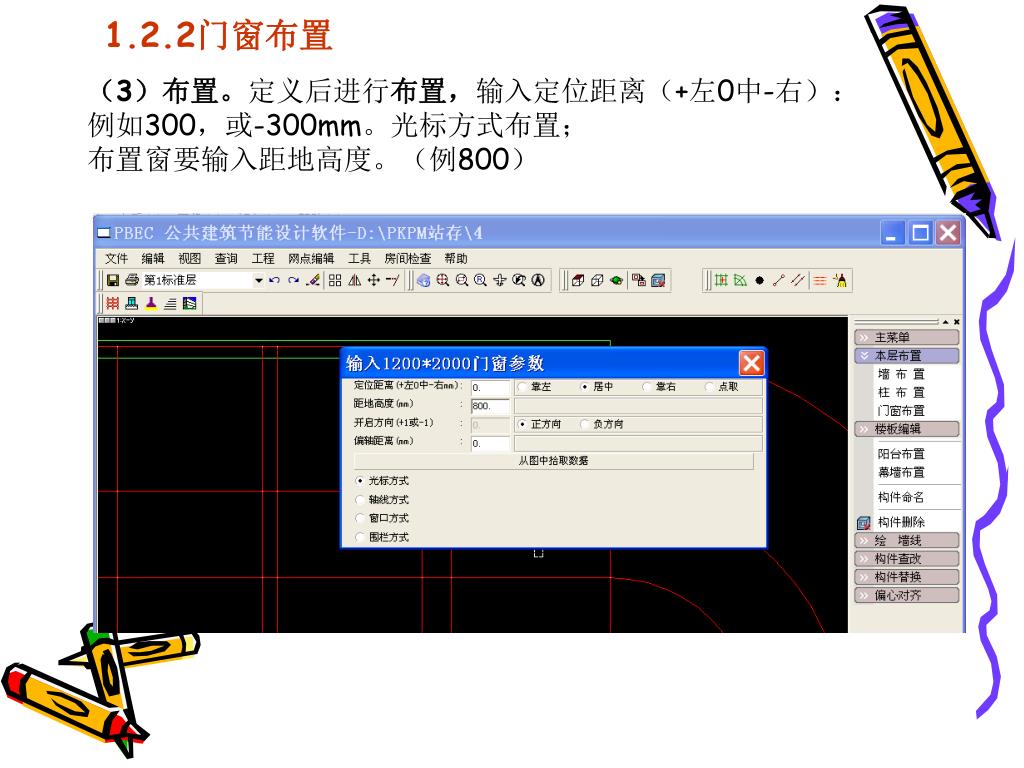

  40. 1.2.2门窗布置 (3)布置。定义后进行布置,输入定位距离(+左0中-右):例如300,或-300mm。光标方式布置; 布置窗要输入距地高度。(例800)

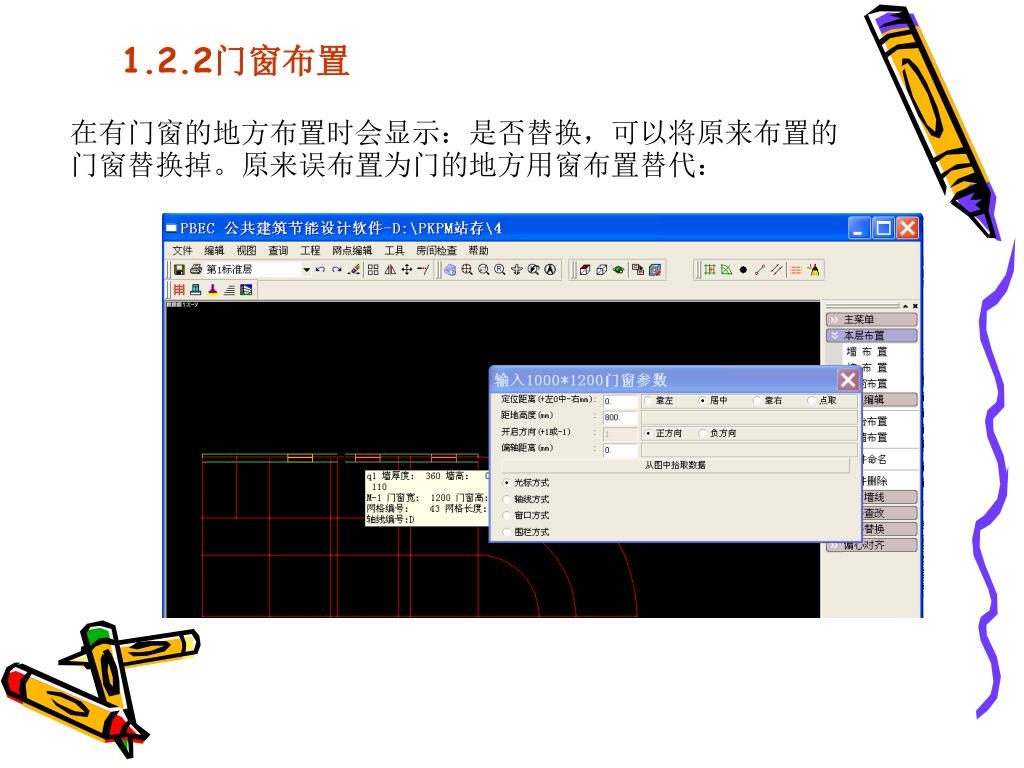

  41. 1.2.2门窗布置 在有门窗的地方布置时会显示:是否替换,可以将原来布置的门窗替换掉。原来误布置为门的地方用窗布置替代:

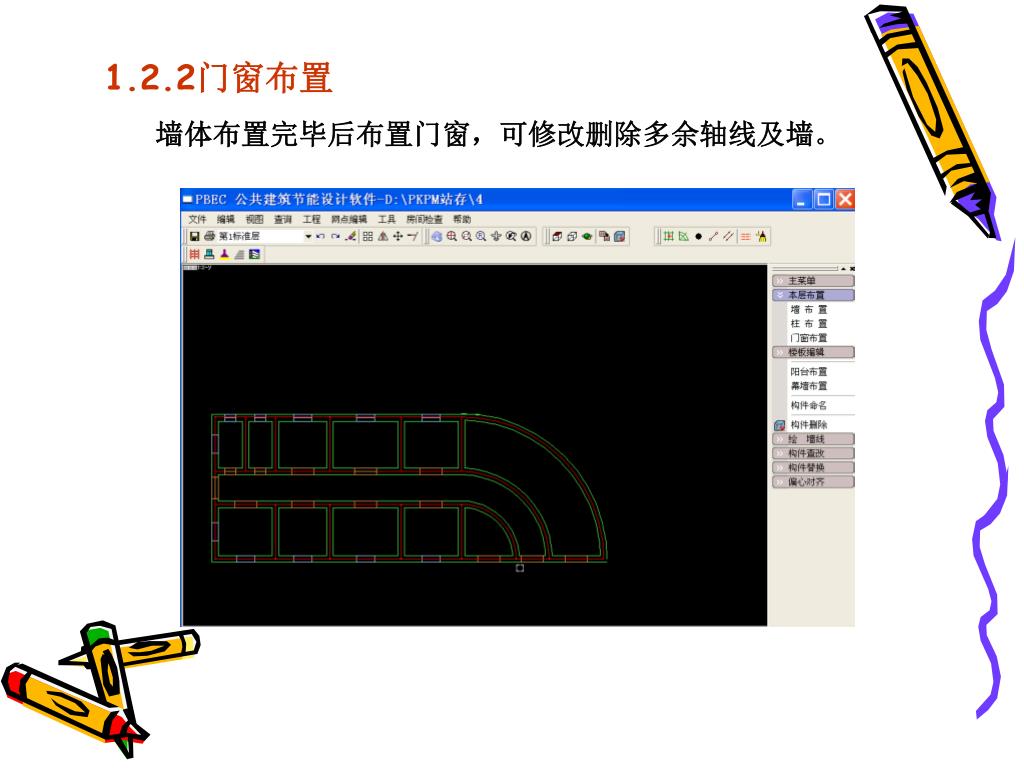

  42. 1.2.2门窗布置 墙体布置完毕后布置门窗,可修改删除多余轴线及墙。

  43. (4)门窗or墙查改 可直接在要修改查看的门窗处右击,出现如图所示对话框。

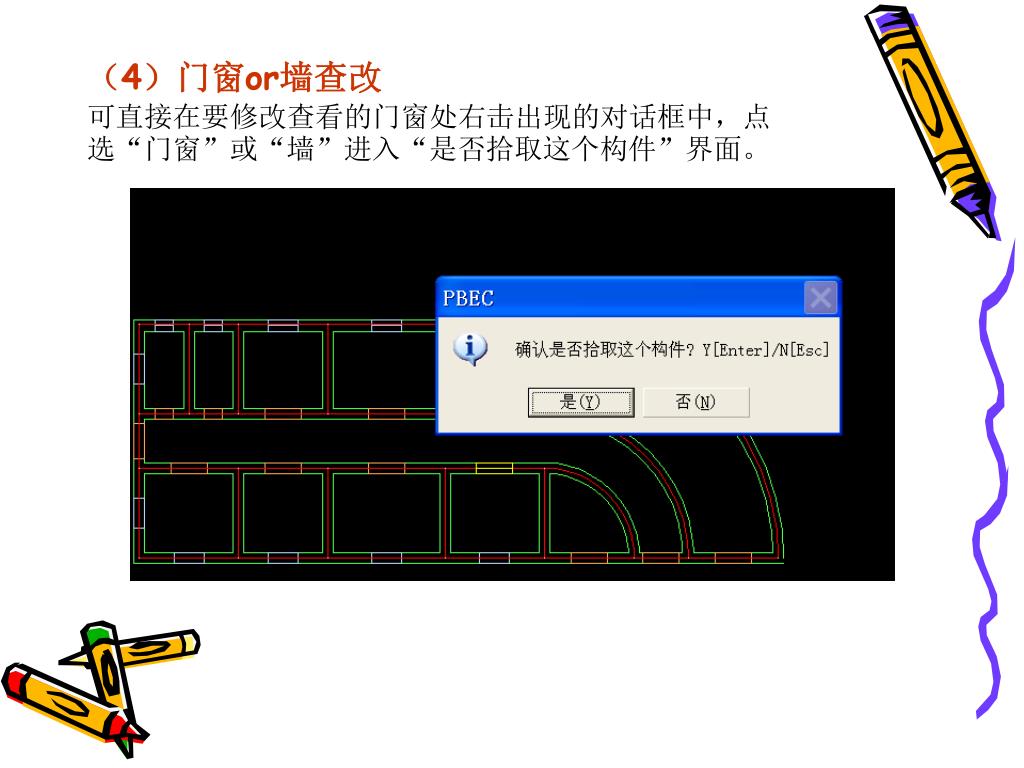

  44. (4)门窗or墙查改 可直接在要修改查看的门窗处右击出现的对话框中,点选“门窗”或“墙”进入“是否拾取这个构件”界面。

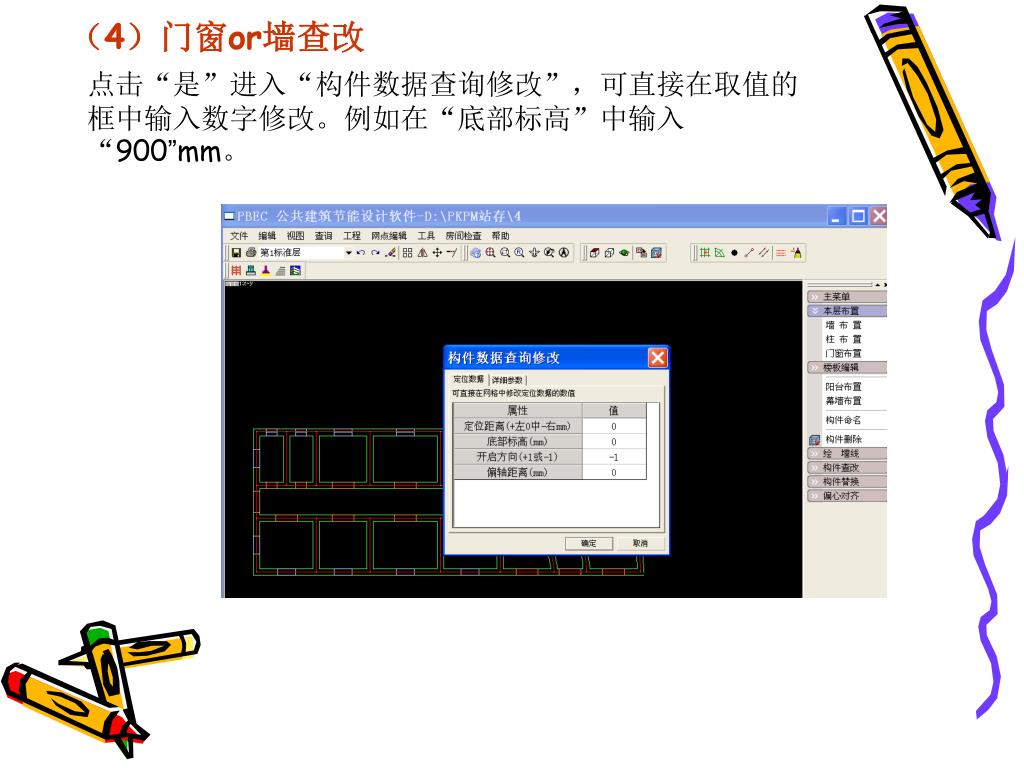

  45. (4)门窗or墙查改 点击“是”进入“构件数据查询修改”,可直接在取值的框中输入数字修改。例如在“底部标高”中输入“900”mm。

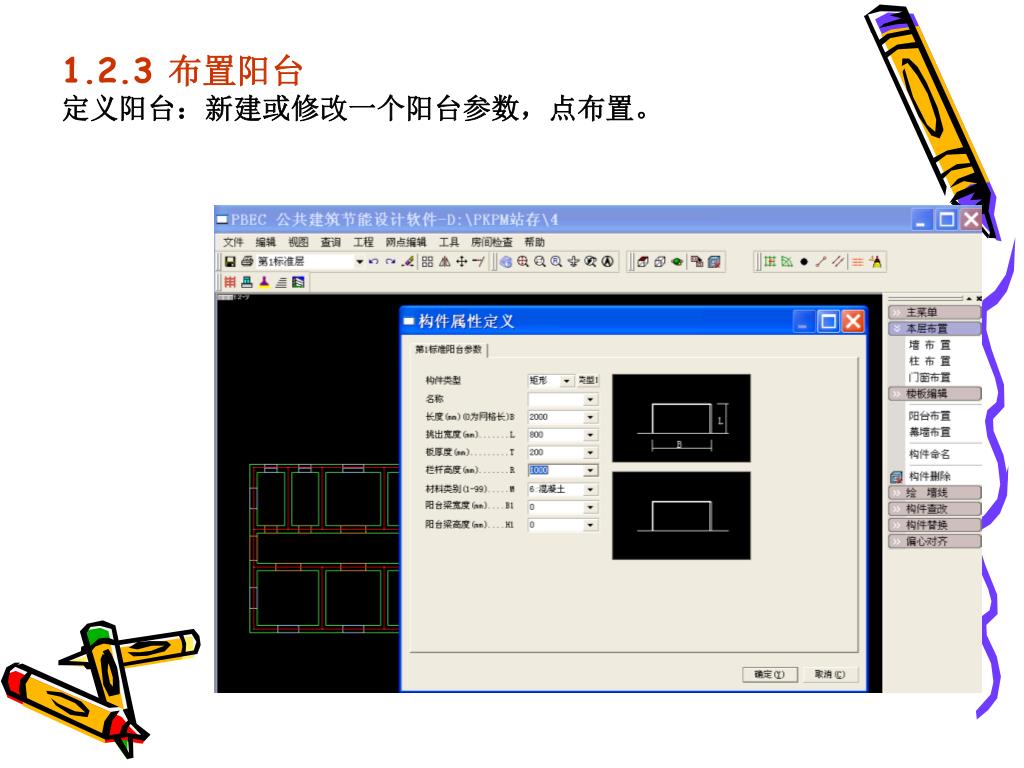

  46. 1.2.3 布置阳台 定义阳台:新建或修改一个阳台参数,点布置。

  47. 1.2.3 布置阳台 新建或修改一个阳台参数,点选列表中的一种阳台,点布置。

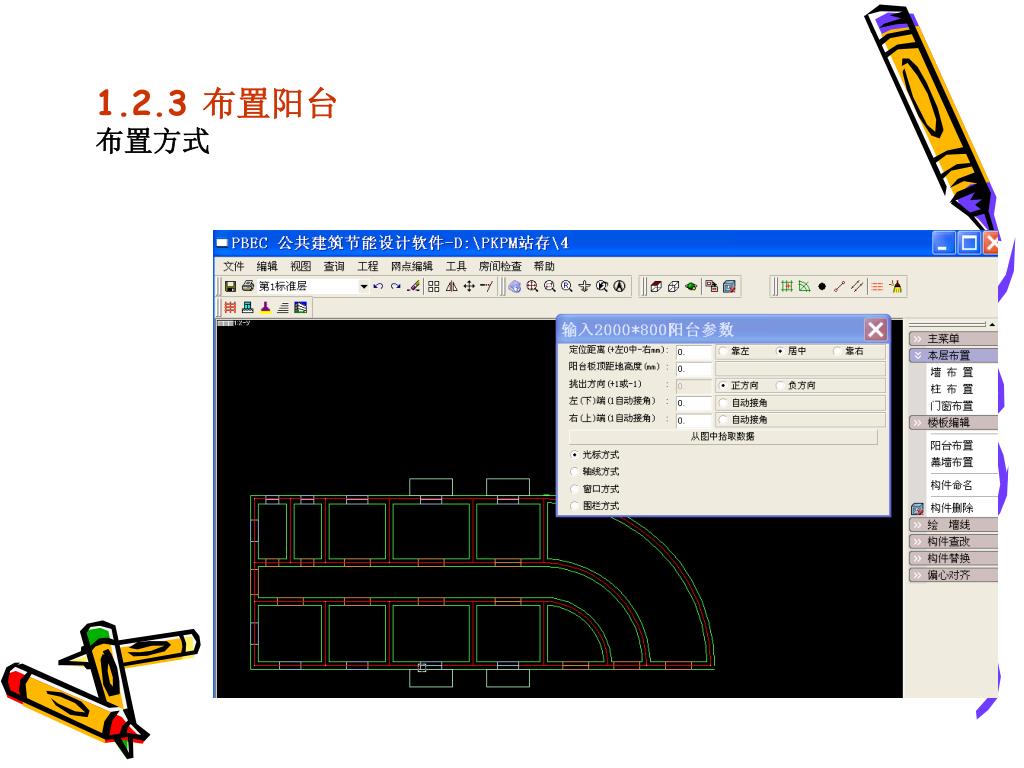

  48. 1.2.3 布置阳台 布置方式

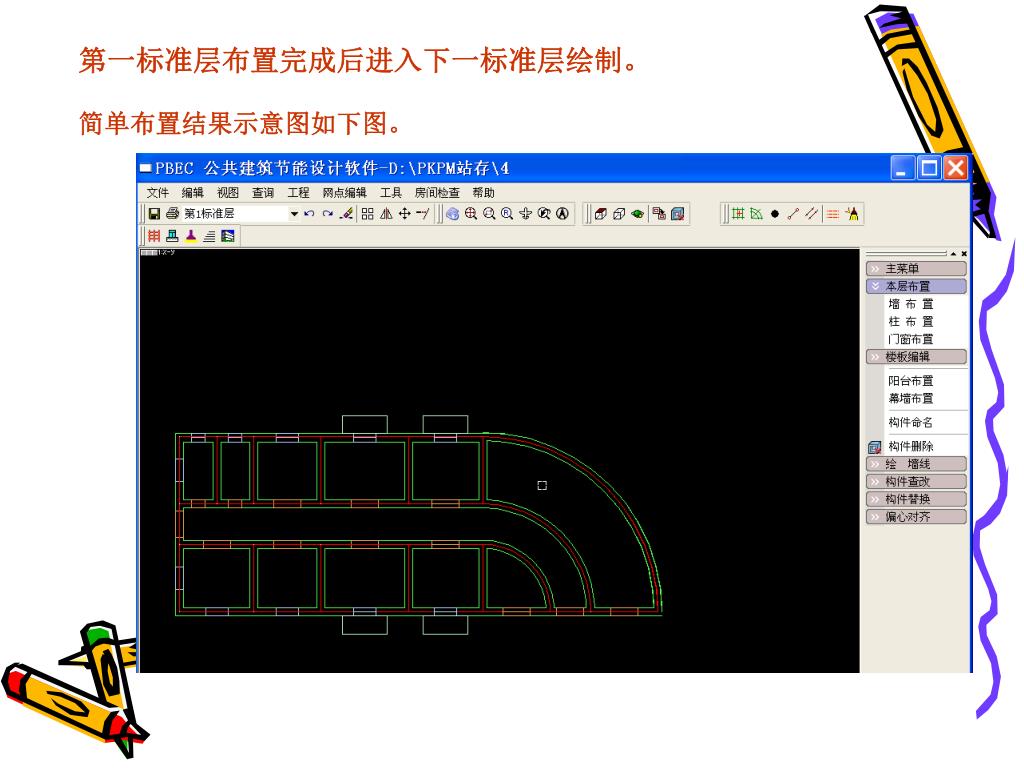

  49. 第一标准层布置完成后进入下一标准层绘制。 简单布置结果示意图如下图。

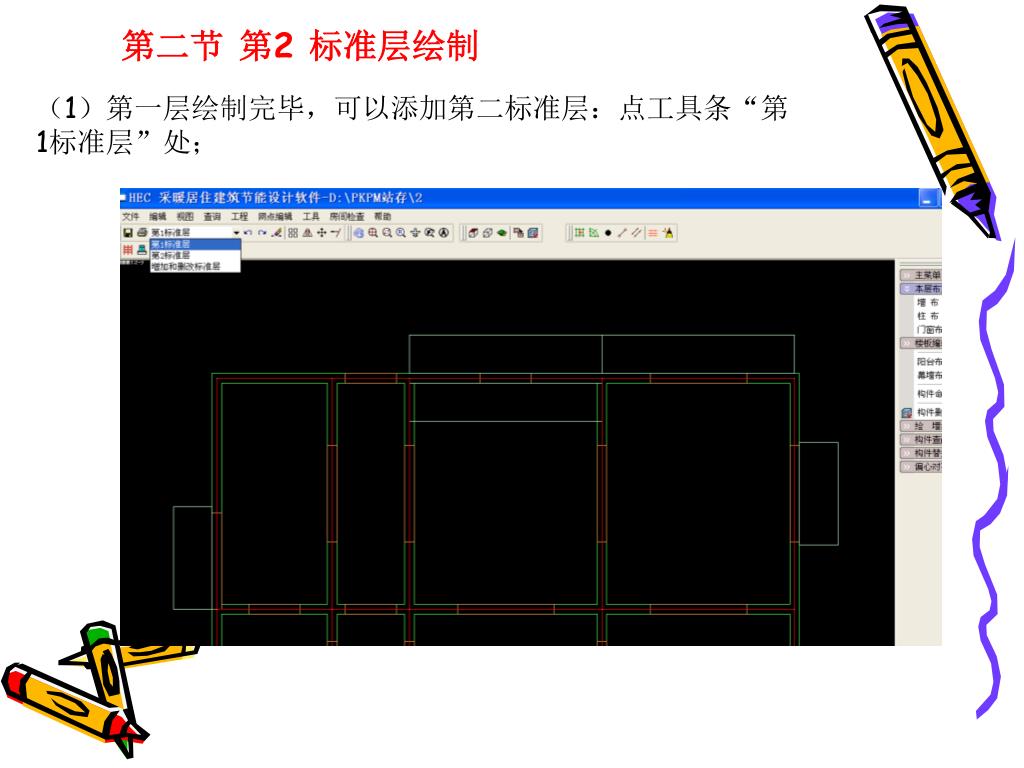

  50. 第二节 第2 标准层绘制 (1)第一层绘制完毕,可以添加第二标准层:点工具条“第1标准层”处;
