  1. INFORMAÇÃO TÉCNICA

  2. Sparkling Icon: Inclinação 5. INFORMAÇÃO TÉCNICA • Fixar a zona do embelezador de cristal. • Inclinar na zona achatada da haste. Nota: Não dobrar.

  3. Sparkling Icon: Abertura da Haste 5. INFORMAÇÃO TÉCNICA REDUZIR AUMENTAR Pressionar Pressionar

  4. Sparkling Icon: Encurtar Haste 5. INFORMAÇÃO TÉCNICA 1. Retirar o terminal da haste. 2. Cortar a haste em diagonal e à medida. 3. Limar para arredondar a ponta da haste.

  5. Sparkling Icon: Fixar terminal da haste 5. INFORMAÇÃO TÉCNICA Com o alicate de pontas redondas achate a ponta metálica, bem na ponta. Depois coloque o terminal da haste até ao fim, para evitar que deslize.

  6. Light Attraction: Inclinação 5. INFORMAÇÃO TÉCNICA • Fixar firmemente na zona de fixação da charneira à lente. • Mude a inclinação ajustando a haste para o ângulo pretendido.NOTA: Usar alicate de pontas protegidas e não tocar no cristal.

  7. Light Attraction: Abertura da haste 5. INFOrMAÇÃO TÉCNICA REDUZIR AUMENTAR Pressionar Pressionar

  8. Light Attraction: Encurtar haste 5. INFORMAÇÃO TÉCNICA 1. Retirar o terminal da haste. 2. Cortar a haste em diagonal e à medida. 3. Limar para arredondar a ponta da haste.

  9. Light Attraction: Fixar terminal da haste 5. INFORMAÇÃO TÉCNICA Com o alicate de pontas redondas achate a ponta metálica, bem na ponta. Depois coloque o terminal da haste até ao fim, para evitar que deslize.

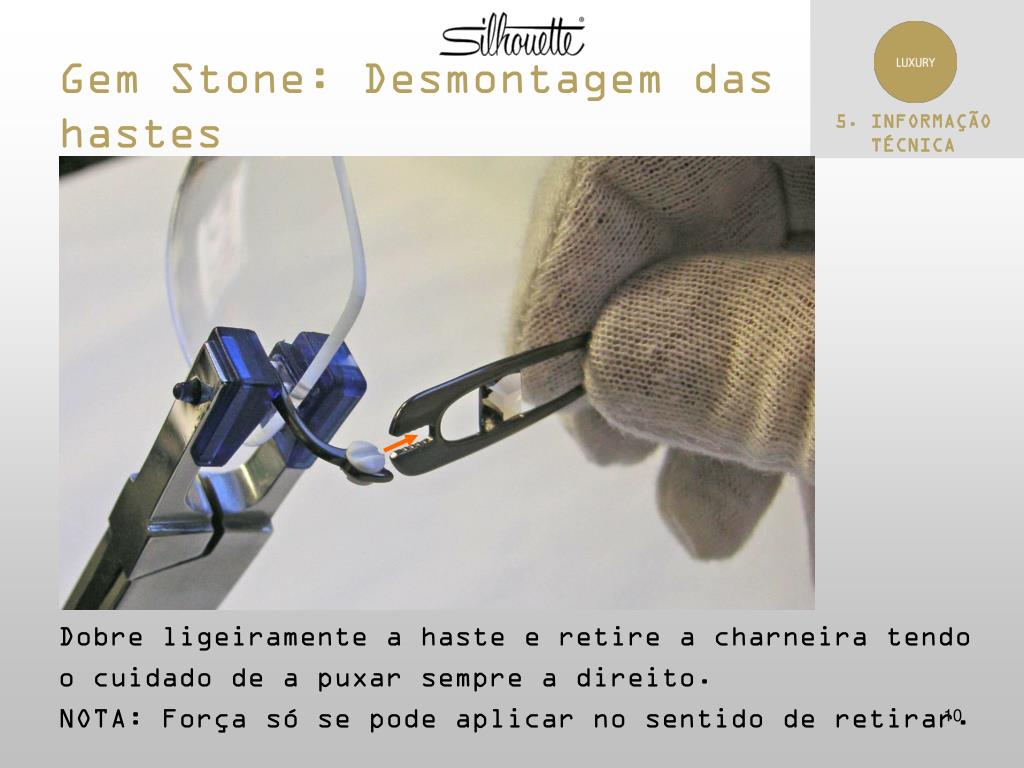

  10. Gem Stone: Desmontagem das hastes 5. INFORMAÇÃO TÉCNICA Dobre ligeiramente a haste e retire a charneira tendo o cuidado de a puxar sempre a direito. NOTA: Força só se pode aplicar no sentido de retirar.

  11. Gem Stone: Fixação da charneira 5. INFORMAÇÃO TÉCNICA Colocar os cilindros nos dois lados da charneira de forma que encaixem um no outro. NOTA: O formato oval do sistema de fecho assegura que a posição está correcta.

  12. Gem Stone: Montagem das hastes 5. INFORMAÇÃO TÉCNICA Colocar a haste na ranhura dos cilindros e pressionar a haste suavemente até encaixar.

  13. Gem Stone: Inclinação 5. INFORMAÇÃO TÉCNICA • Com o alicate de montagem segurar firmemente na zona de fixação das lentes. • Segurar a haste na zona de ligação à charneira e dar a inclinação pretendida.

  14. Gem Stone: Abertura das hastes 5. INFORMAÇÃO TÉCNICA REDUZIR AUMENTAR Pressionar Pressionar

  15. Gem Stone: Cuvar – Ajustar a haste 5. INFORMAÇÃO TÉCNICA Curvar a haste com movimentos largos. Nunca aquecer ou dobrar!

  16. Gem Stone: Lubrificação da charneira 5. INFORMAÇÃO TÉCNICA Aplicar o teflon-lubrificante na charneira. Se necessário limpar. Colocar o cilindro e montar a haste. P0030

  17. Limelight: Aumentar a inclinação 5. INFORMAÇÃO TÉCNICA A inclinação standard está definida de modo a que se adapte a 80% dos utilizadores e só deverá ser alterada em casos excepcionais, porque a charneira deste modelo é um embelezador muito sensível. 2 H 90° 1 • Segurar a haste na parte da frente, de modo a que o jogo de forças incline a charneira („H“) sem danificar os cilindros. Aplicar a força na haste num ângulo de 90°. • Inclinar a haste para baixo na zona terminal, usando a haste como alavanca.

  18. Limelight: Reduzir inclinação 5. INFORMAÇÃO TÉCNICA 1 90° 2 H • Segurar a haste na parte da frente, de modo a que o jogo de forças incline a charneira („H“) sem danificar os cilindros. Aplicar a força na haste num angulo de 90°. • Inclinar a haste para cima na zona terminal, usando a haste como alavanca.

  19. Limelight: Desmontagem das hastes 5. INFORMAÇÃO TÉCNICA • Feche a haste num ângulo aproximado de 45°. Pressionar 45° • Empurre a haste de modo a soltá-la da charneira, segurando cuidadosamente a zona de fixação das lentes.

  20. Limelight: Montagem das hastes 5. INFORMAÇÃO TÉCNICA • Introduzir a haste na charneira. • Coloque a ferramenta de montagem no canal da charneira e pressione. • Com a ferramenta de montagem empurre a haste para a ranhura da charneira . • Com a mão, empurre totalmente a haste até encaixar.

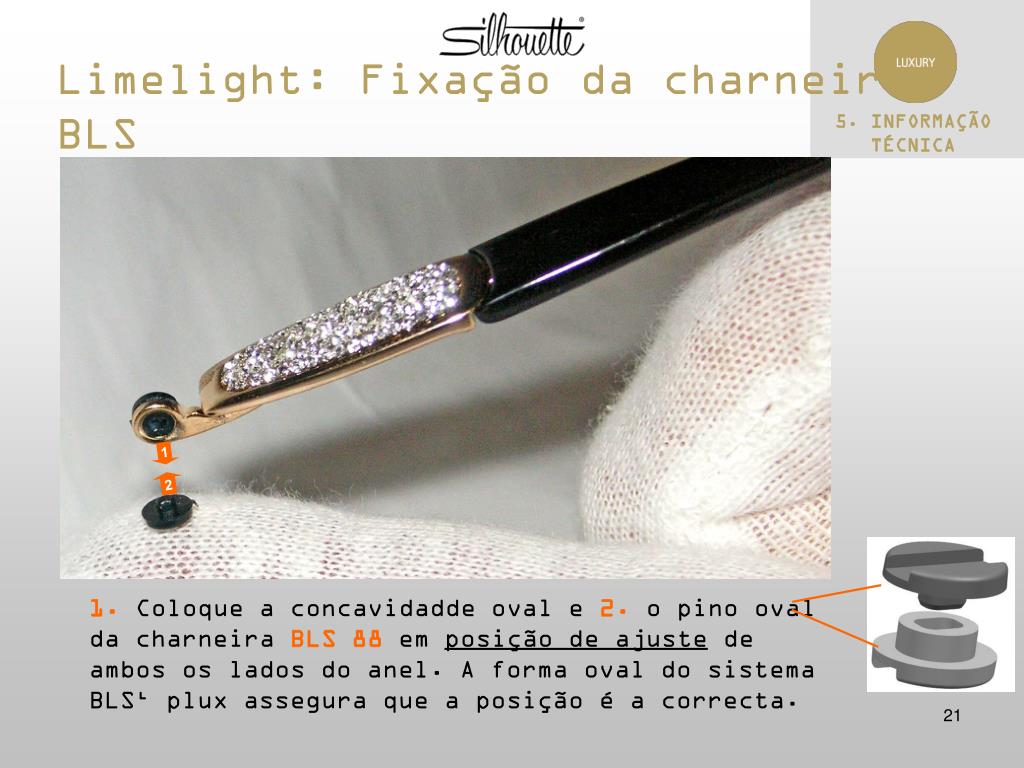

  21. Limelight: Fixação da charneira BLS 5. INFORMAÇÃO TÉCNICA 1 2 1. Coloque a concavidadde oval e 2. o pino oval da charneira BLS 88 em posição de ajuste de ambos os lados do anel. A forma oval do sistema BLS‘ plux assegura que a posição é a correcta.

  22. Limelight: Abertura da haste 5. INFORMAÇÃO TÉCNICA REDUZIR AUMENTAR • Com o alicate de montagem P0026 segure firmemente a zona de fixação. Primeiro substitua a ponta do alicate pela vermelha. • Pressionar a charneira contra uma superfície fixa e protegida deixando de fora a zona dos cilindros. Fazer pressão de dentro para fora na charneira, segurando sempre firmemente as lentes.

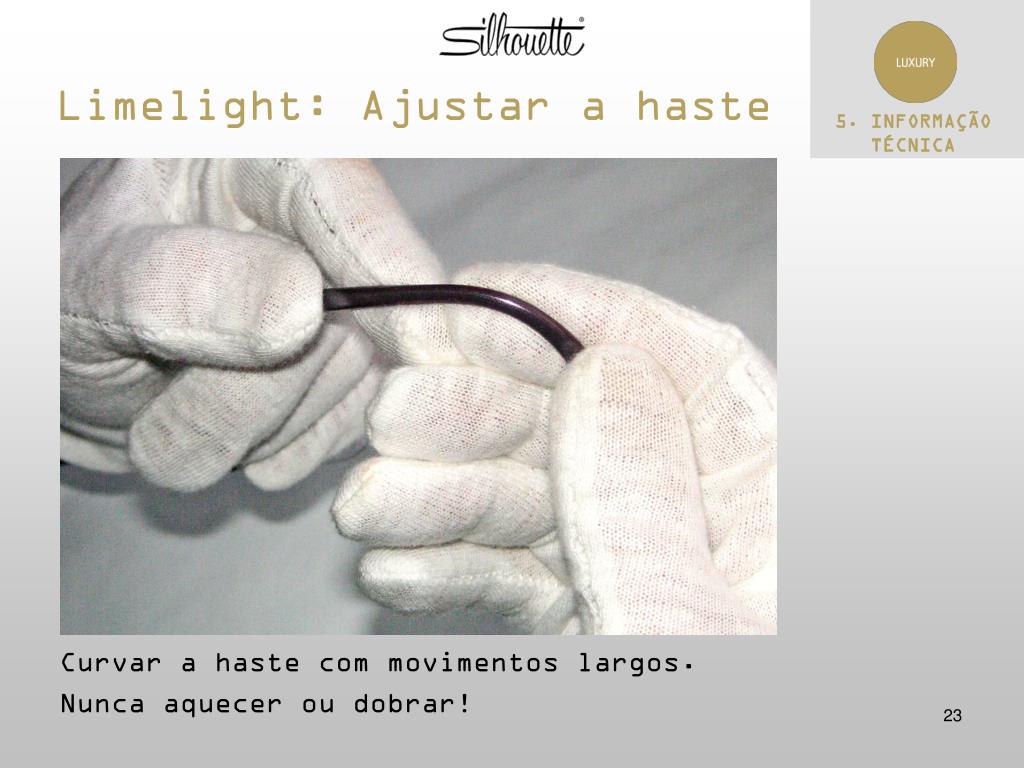

  23. Limelight: Ajustar a haste 5. INFORMAÇÃO TÉCNICA Curvar a haste com movimentos largos. Nunca aquecer ou dobrar!

  24. Limelight: Lubrificação da charneira 5. INFORMAÇÃO TÉCNICA Aplicar o teflon-lubrificante na charneira. Se necessário limpar. Colocar o cilindro e montar a haste.
