  1. 非線形システム解析とオブザーバ

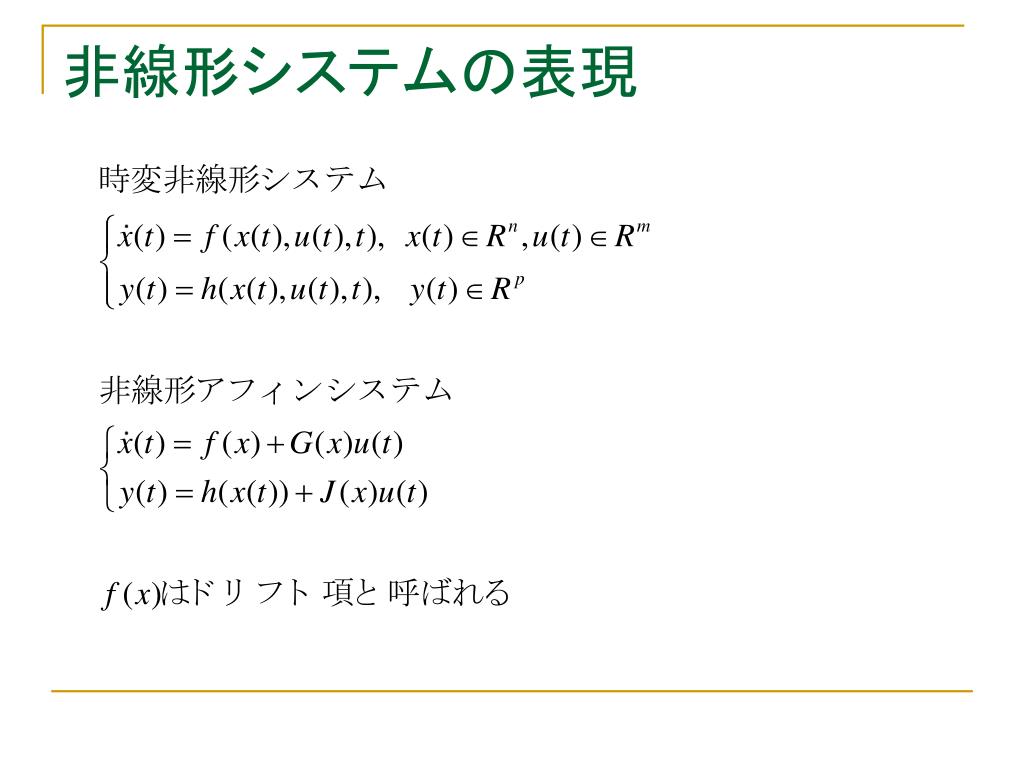

  2. 非線形システムの表現

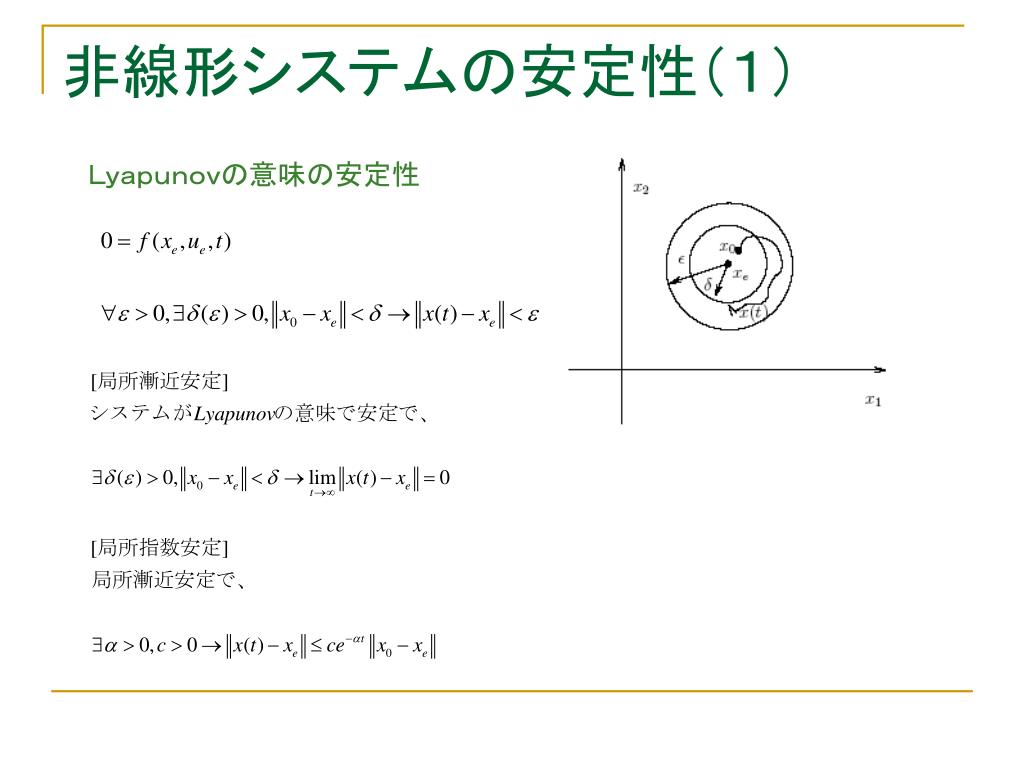

  3. 非線形システムの安定性（１） Ｌｙａｐｕｎｏｖの意味の安定性

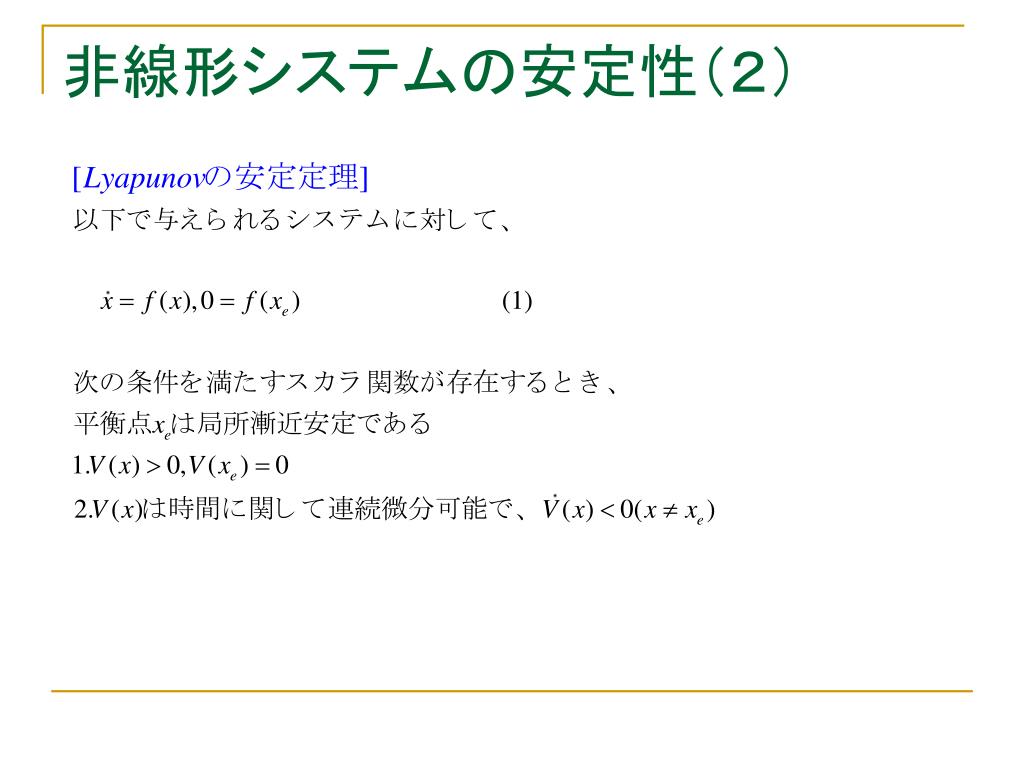

  4. 非線形システムの安定性（２）

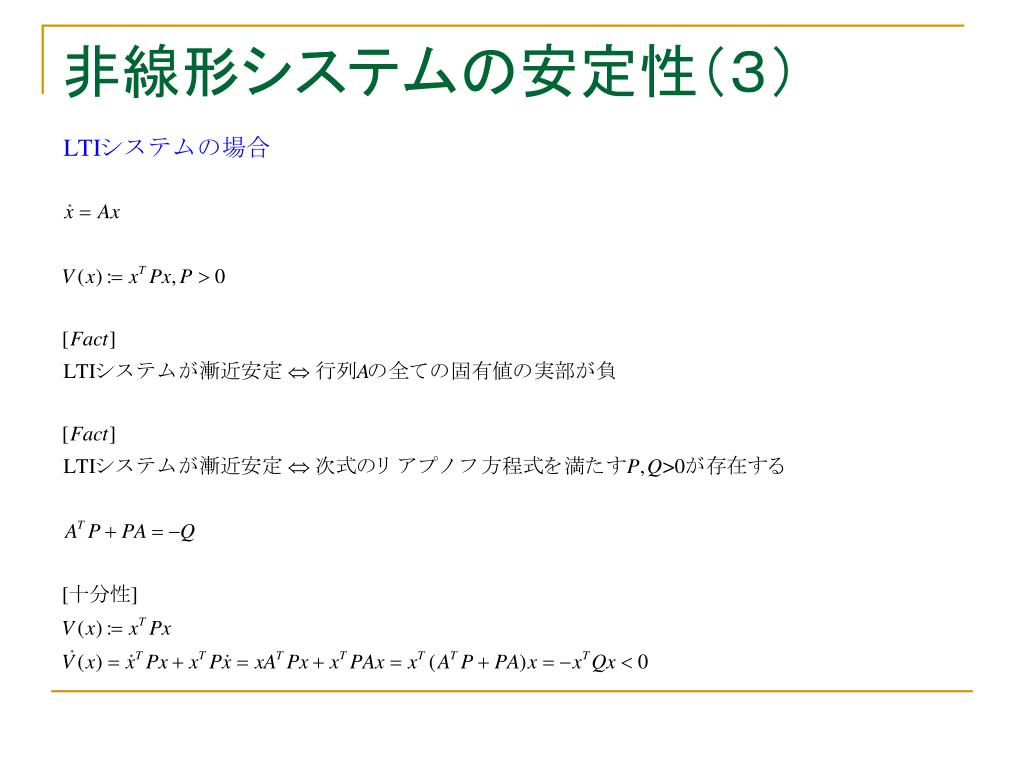

  5. 非線形システムの安定性（３）

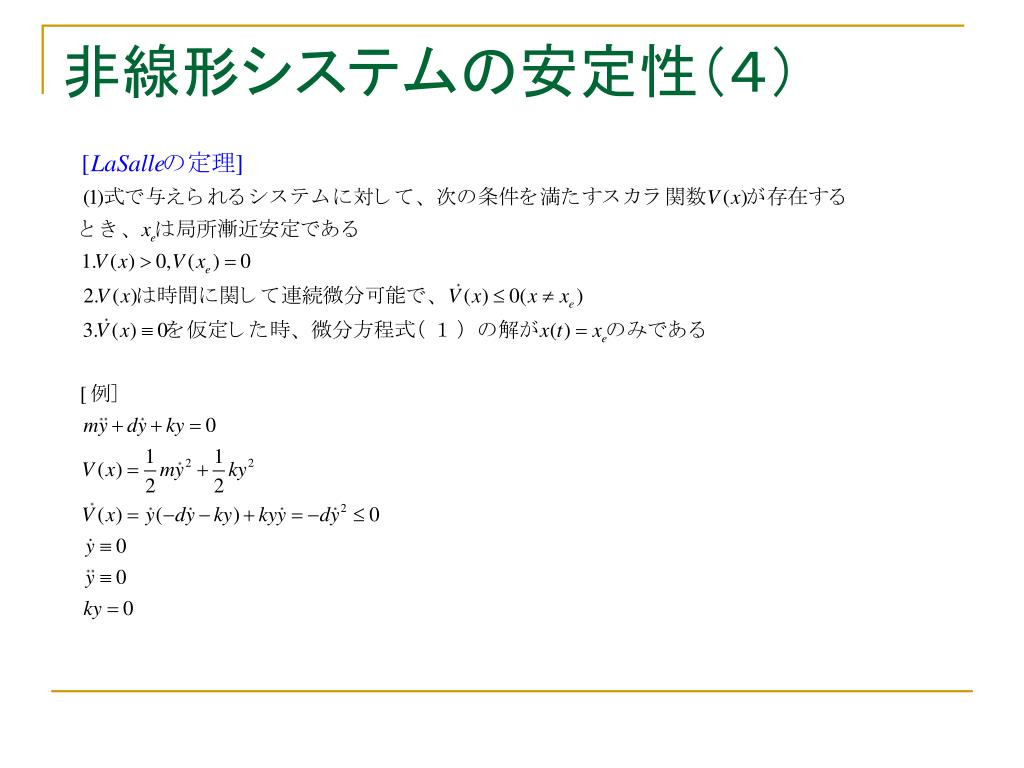

  6. 非線形システムの安定性（４）

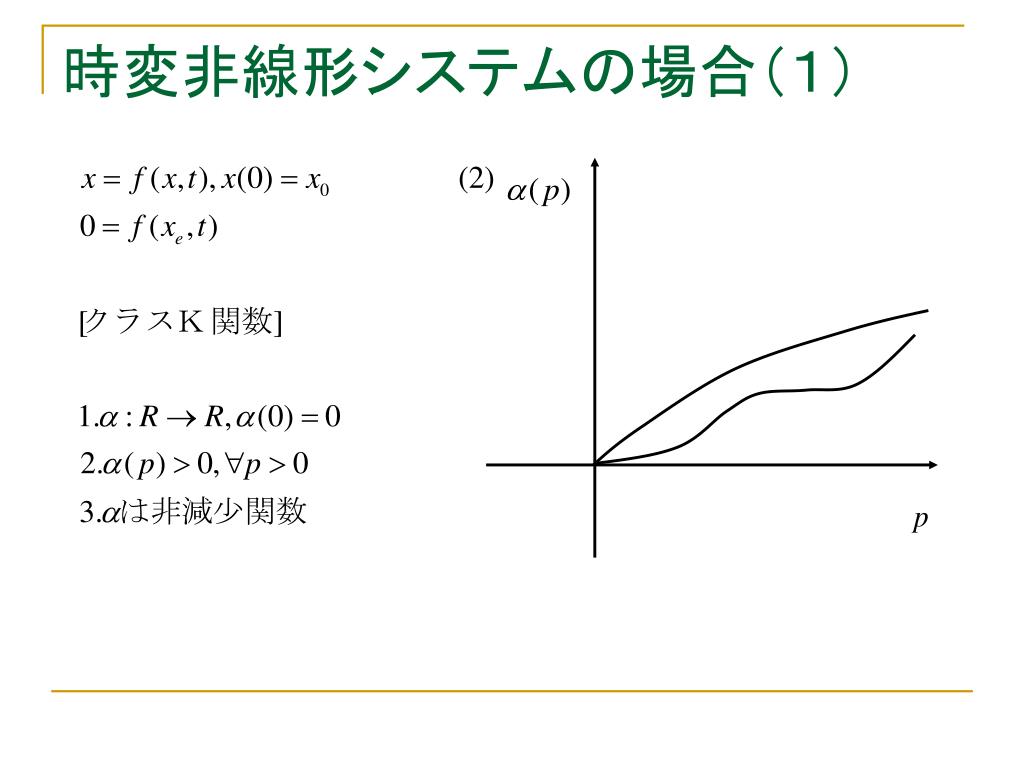

  7. 時変非線形システムの場合（１）

  8. 時変非線形システムの場合（２）

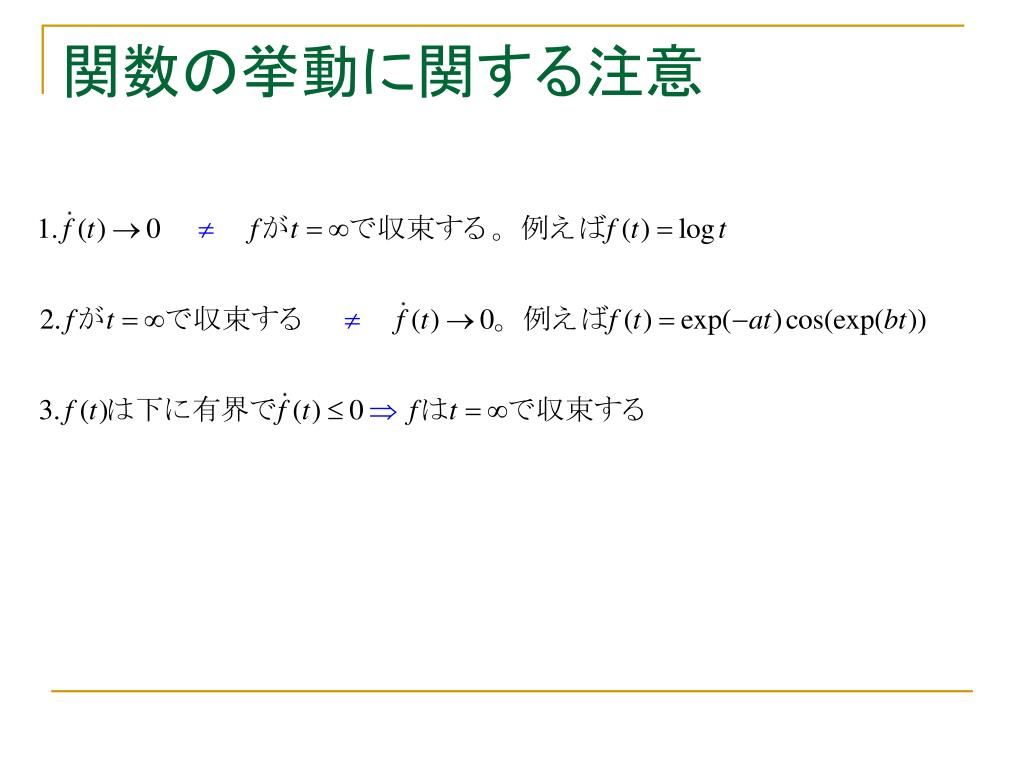

  9. 関数の挙動に関する注意

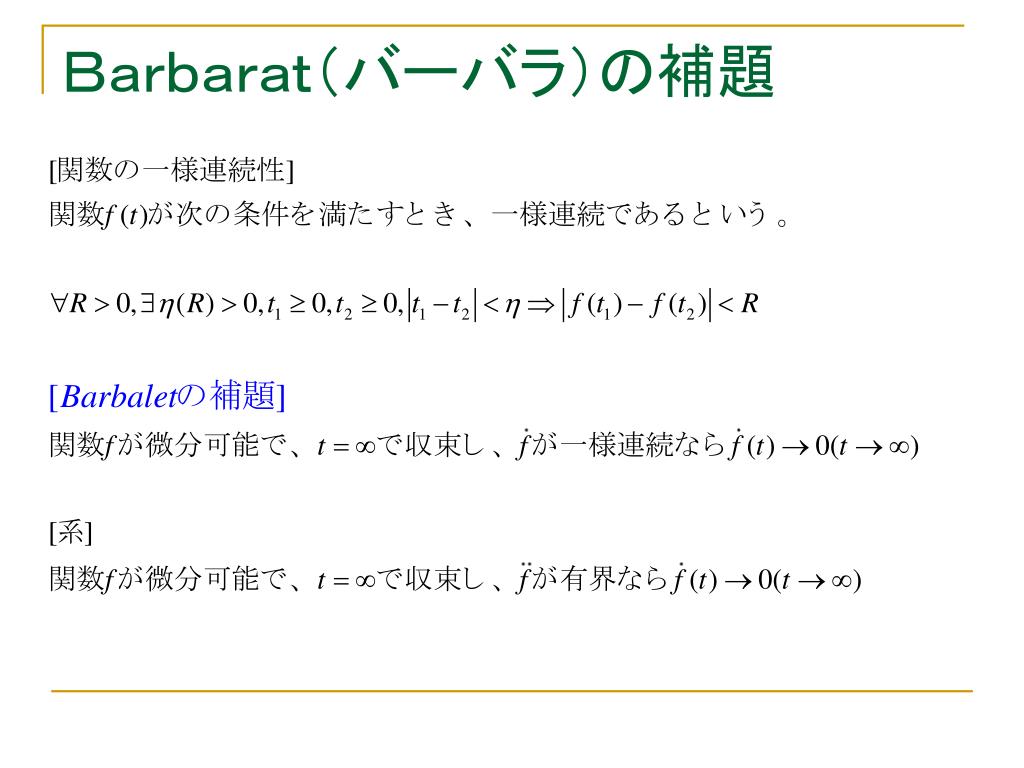

  10. Ｂａｒｂａｒａｔ（バーバラ）の補題

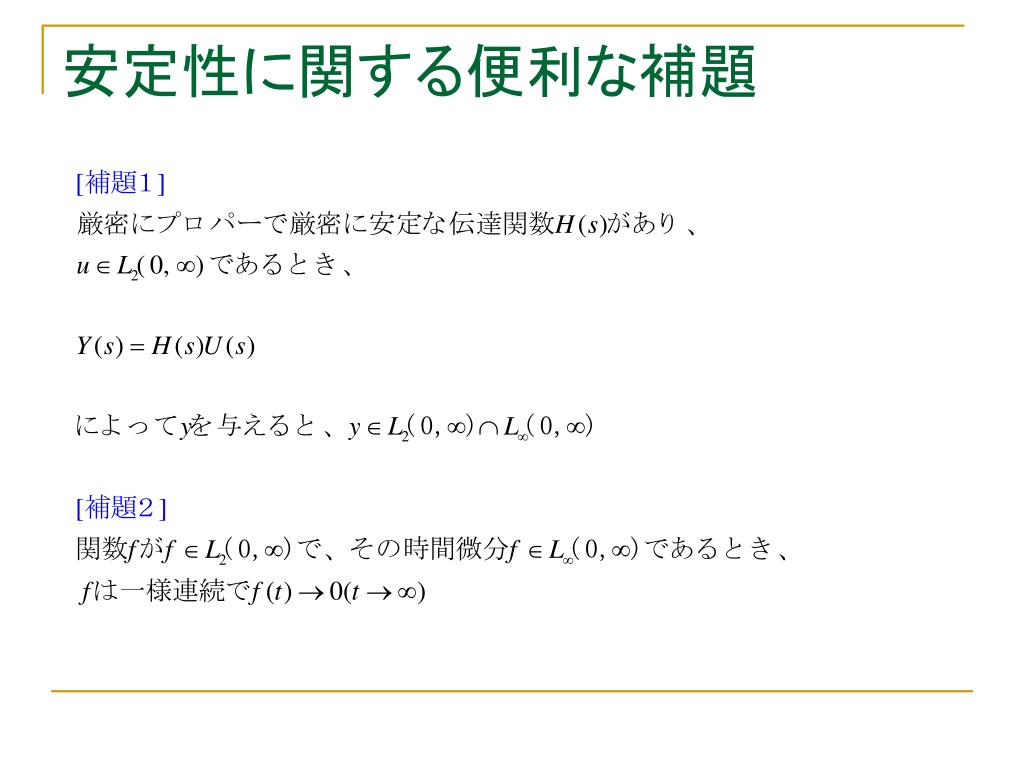

  11. 安定性に関する便利な補題

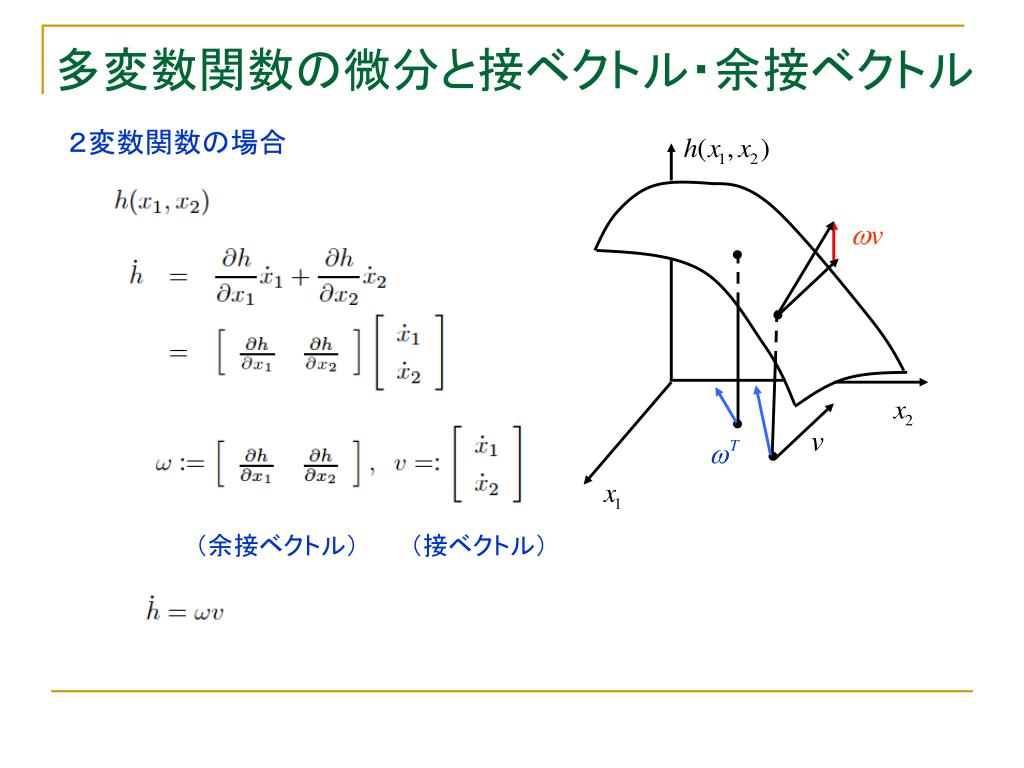

  12. 多変数関数の微分と接ベクトル・余接ベクトル多変数関数の微分と接ベクトル・余接ベクトル ２変数関数の場合 （余接ベクトル）　　　（接ベクトル）

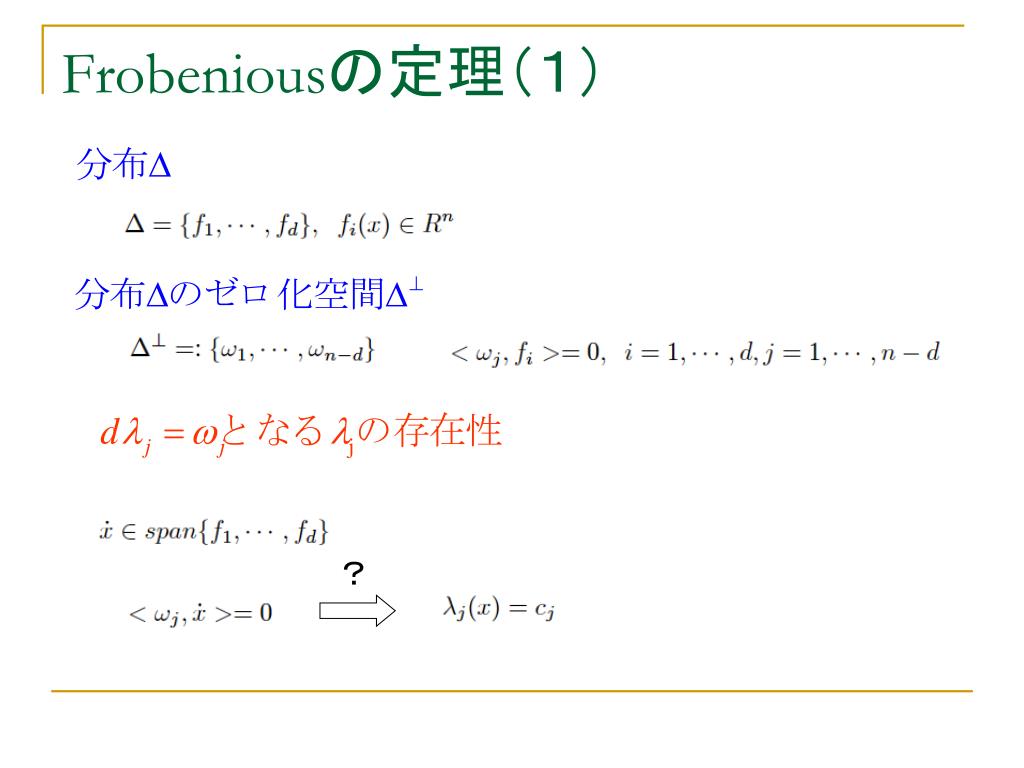

  13. Frobeniousの定理（１） ？

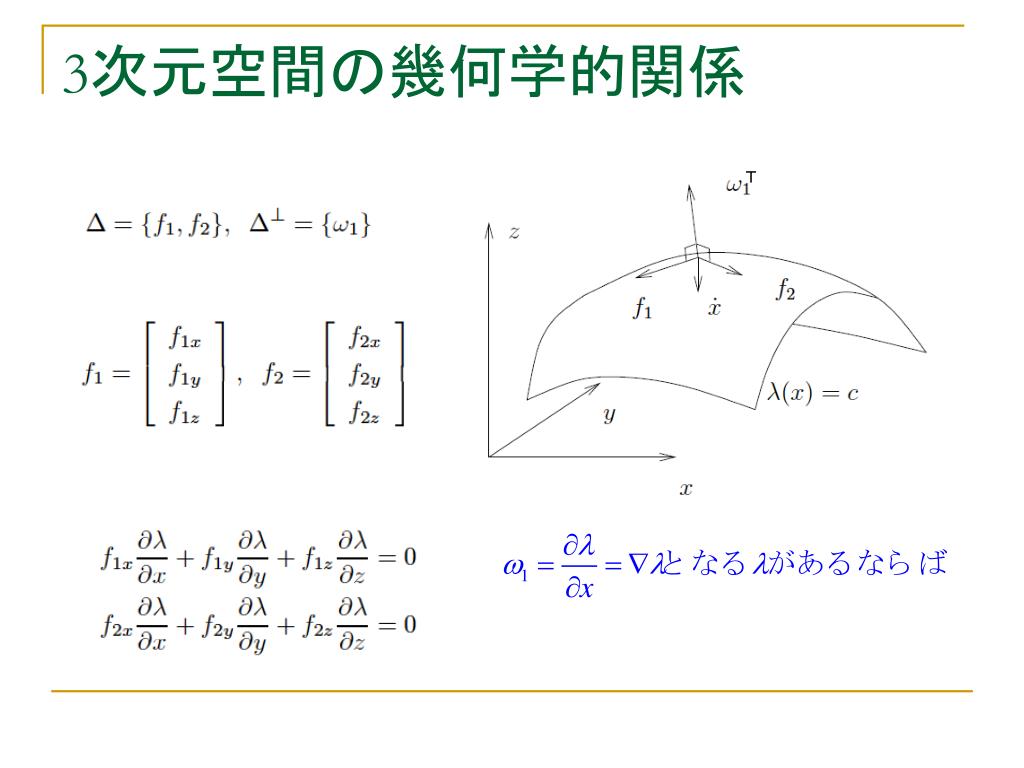

  14. Ｔ 3次元空間の幾何学的関係

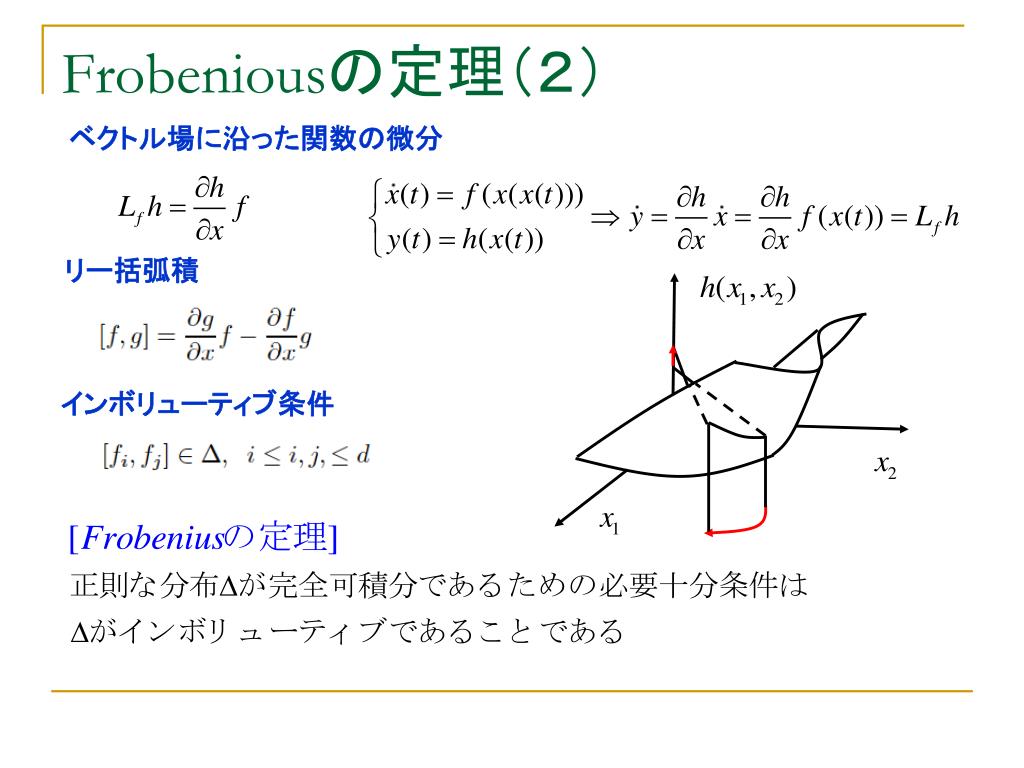

  15. Frobeniousの定理（２） ベクトル場に沿った関数の微分 リー括弧積 インボリューティブ条件

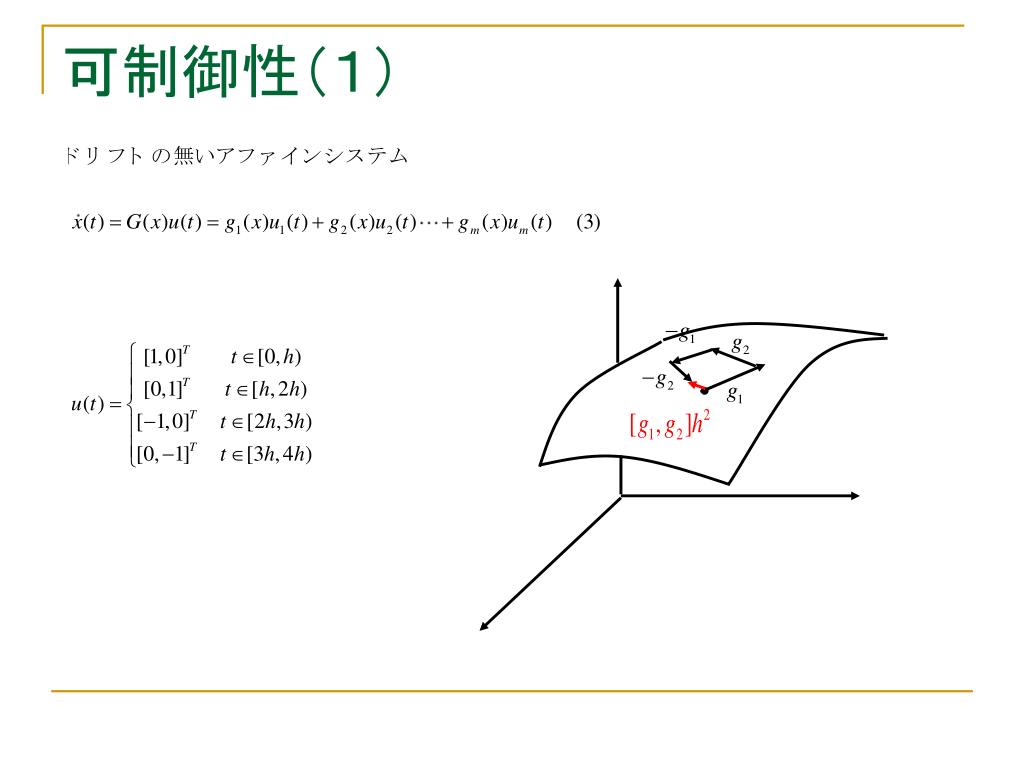

  16. 可制御性（１）

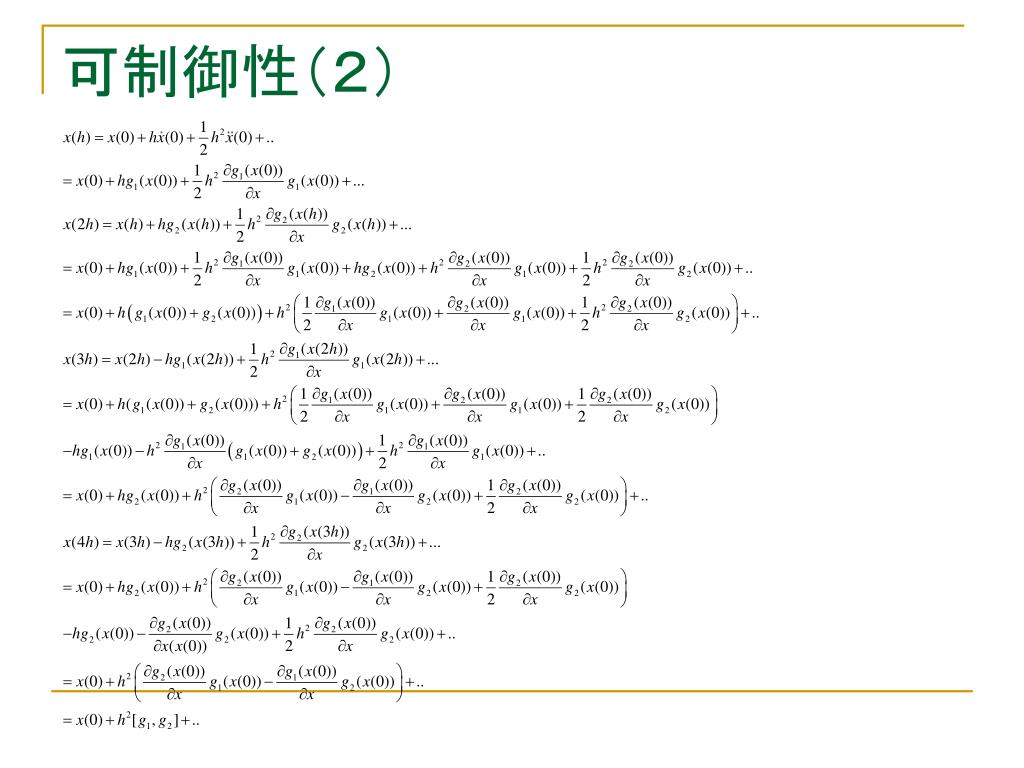

  17. 可制御性（２）

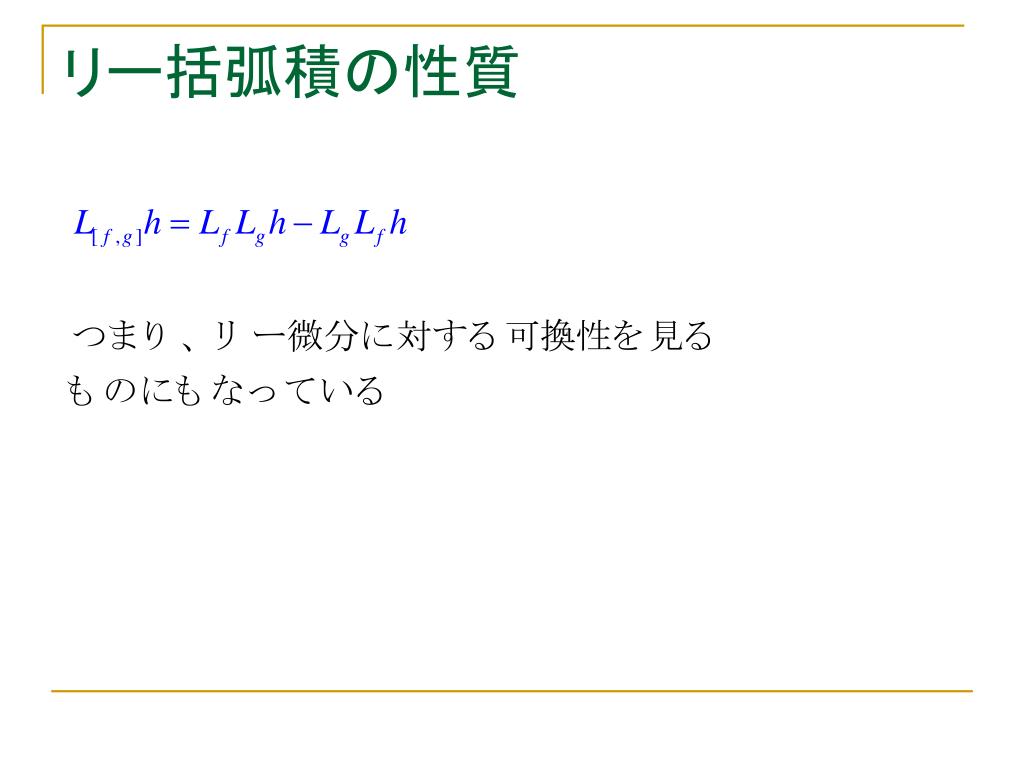

  18. リー括弧積の性質

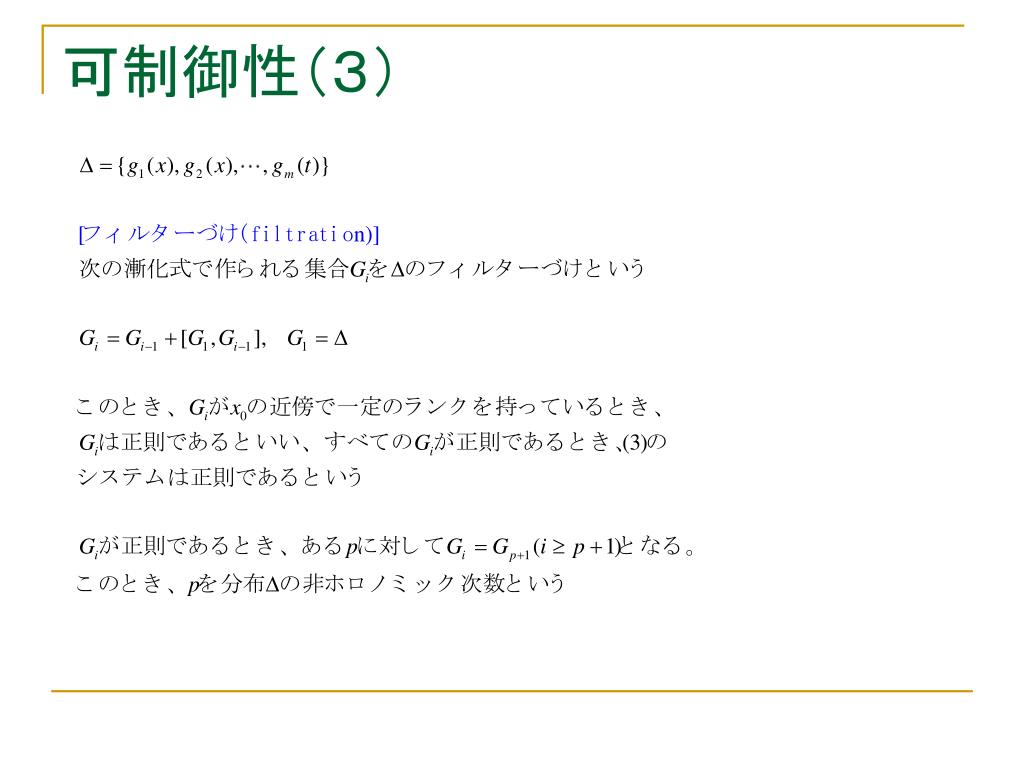

  19. 可制御性（３）

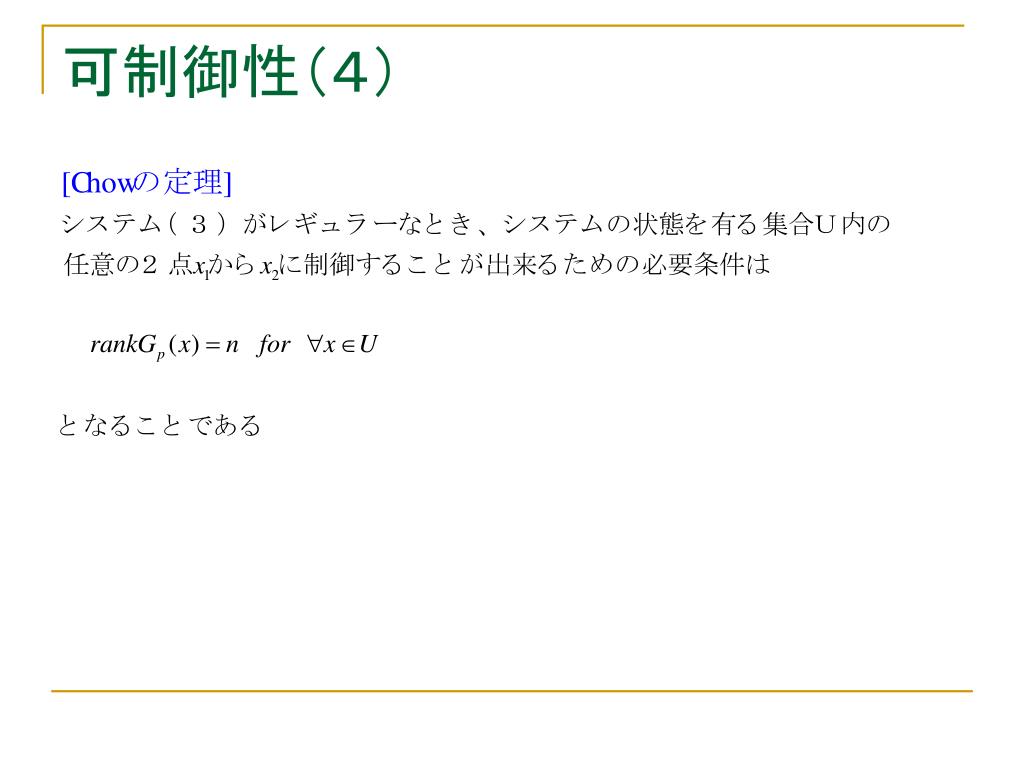

  20. 可制御性（４）

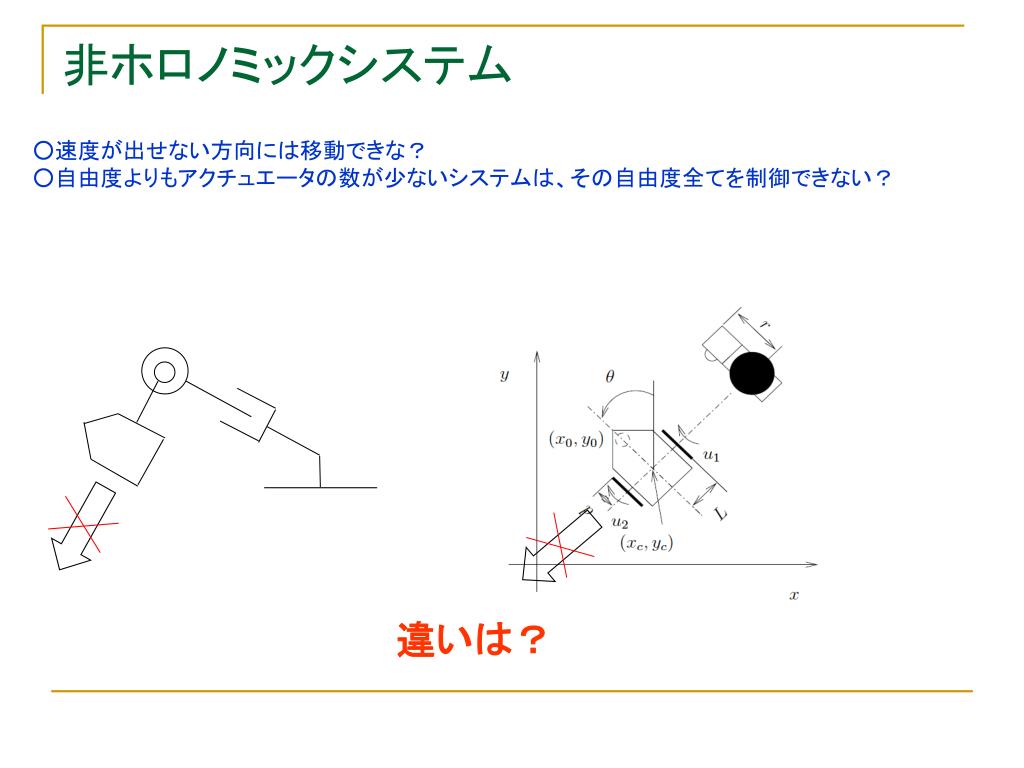

  21. 非ホロノミックシステム ○速度が出せない方向には移動できな？ ○自由度よりもアクチュエータの数が少ないシステムは、その自由度全てを制御できない？ 違いは？

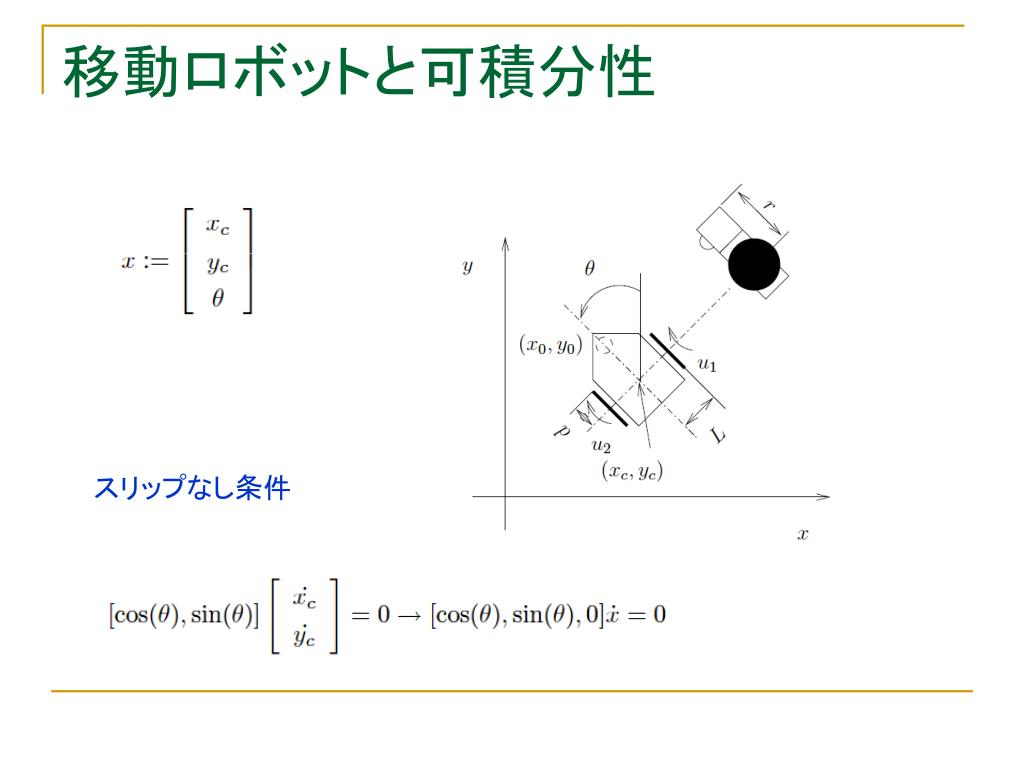

  22. 移動ロボットと可積分性 スリップなし条件

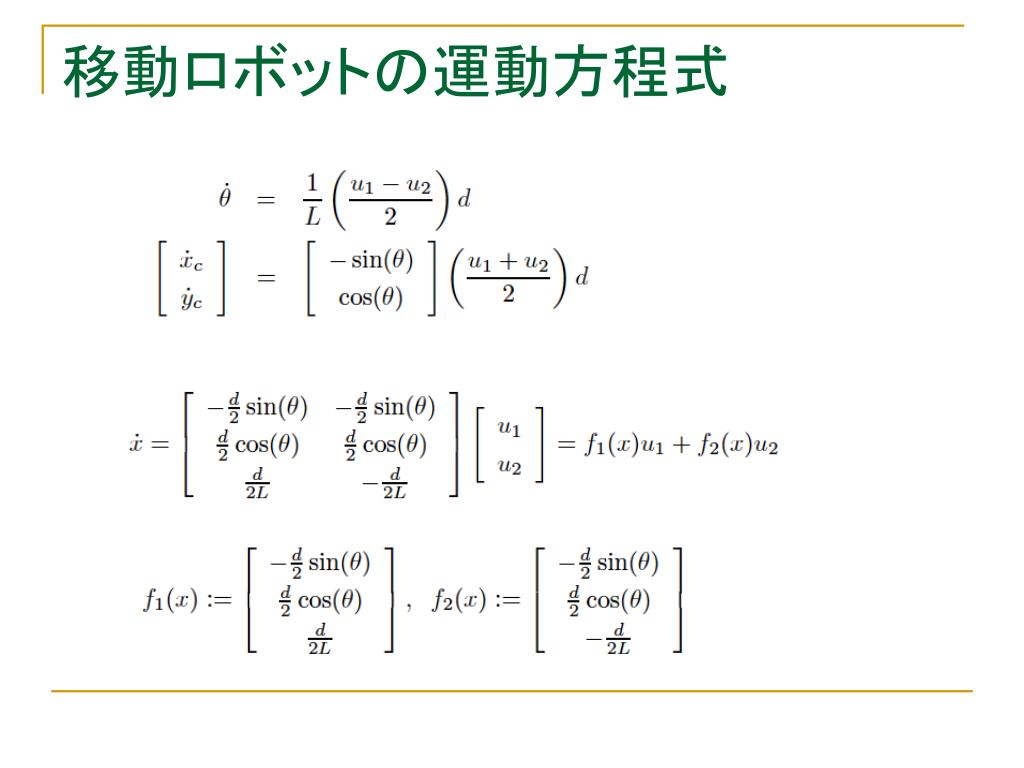

  23. 移動ロボットの運動方程式

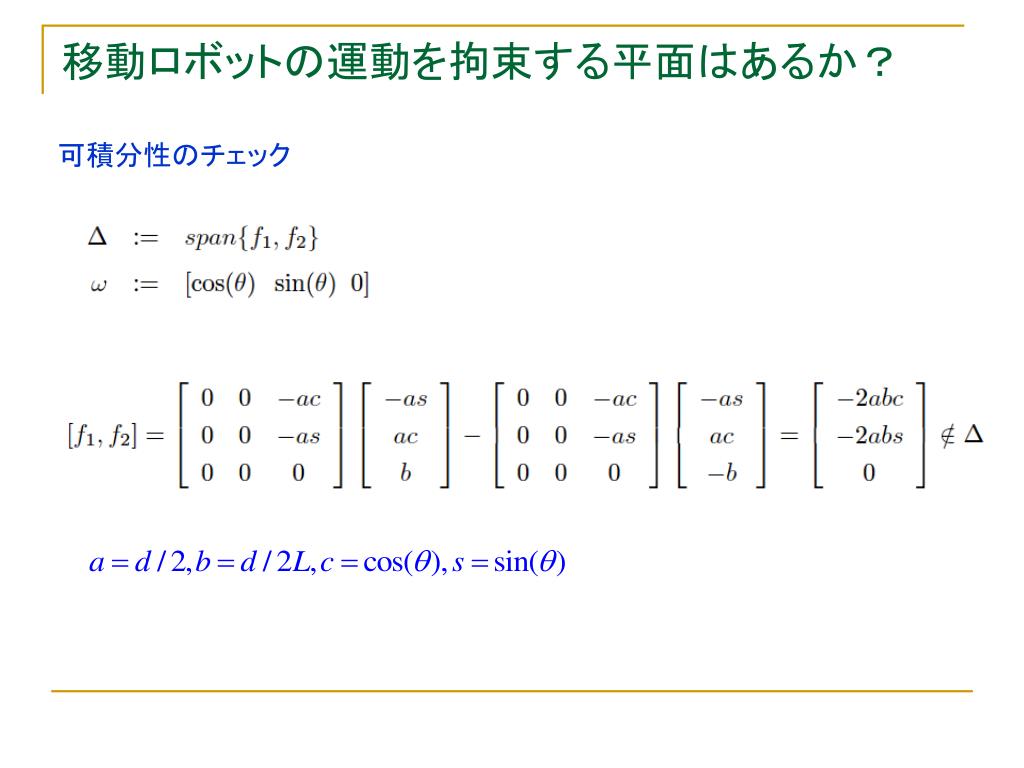

  24. 移動ロボットの運動を拘束する平面はあるか？移動ロボットの運動を拘束する平面はあるか？ 可積分性のチェック

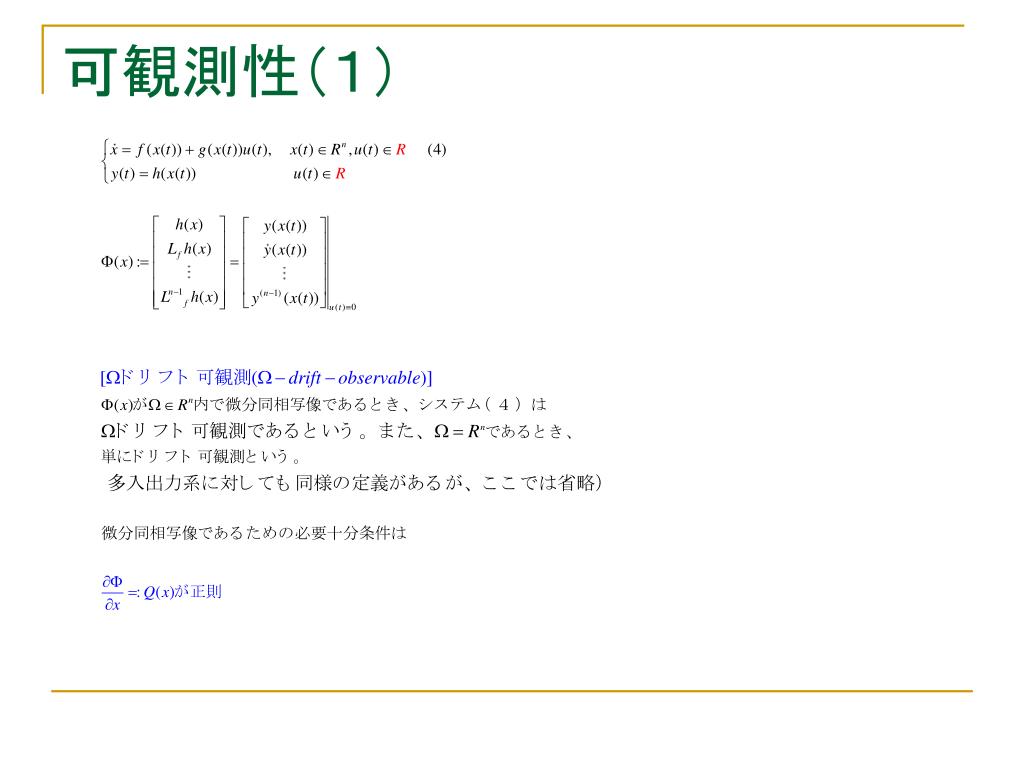

  25. 可観測性（１）

  26. 可観測性（２）

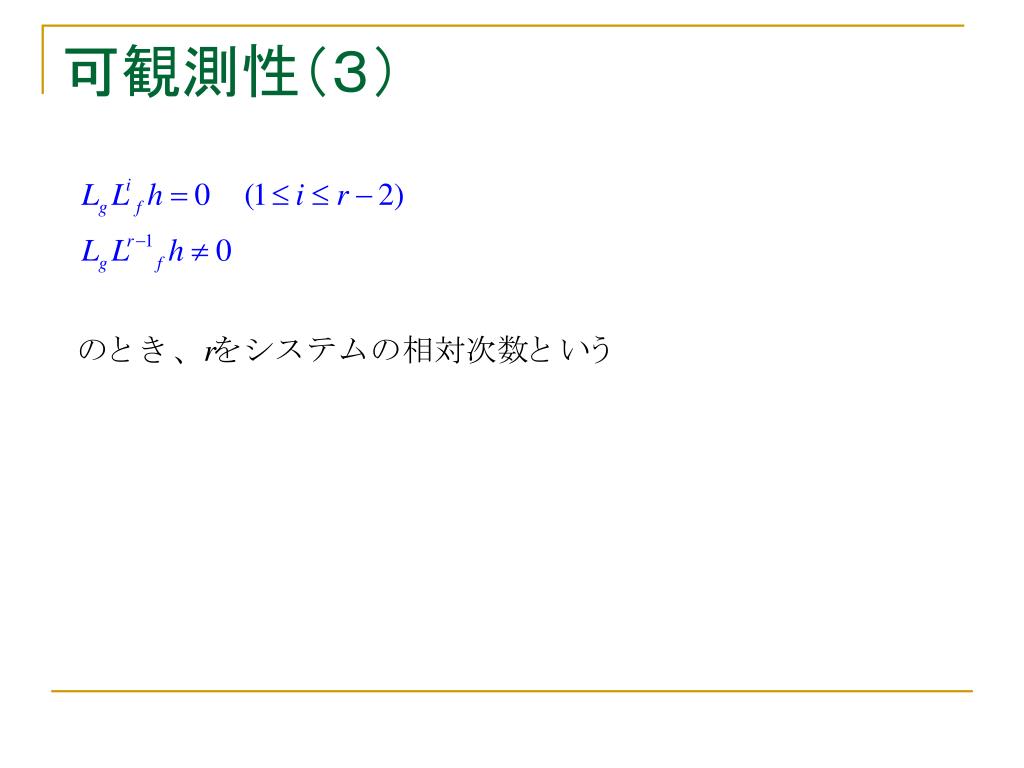

  27. 可観測性（３）

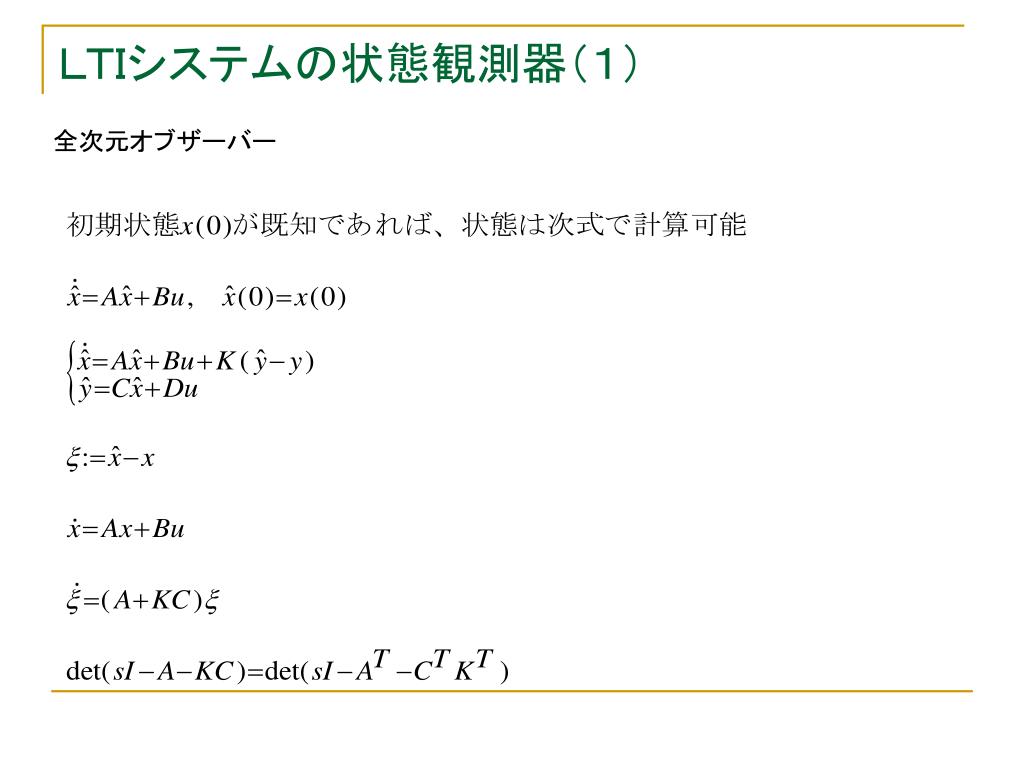

  28. ＬＴＩシステムの状態観測器（１） 全次元オブザーバー

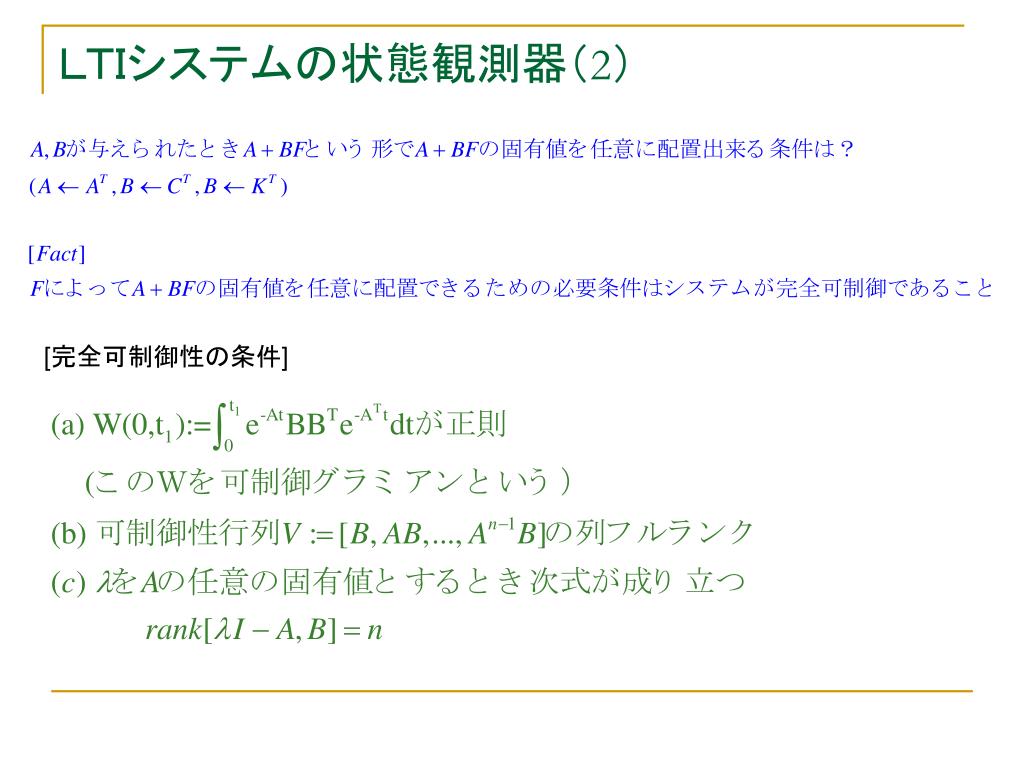

  29. ＬＴＩシステムの状態観測器（2） [完全可制御性の条件]

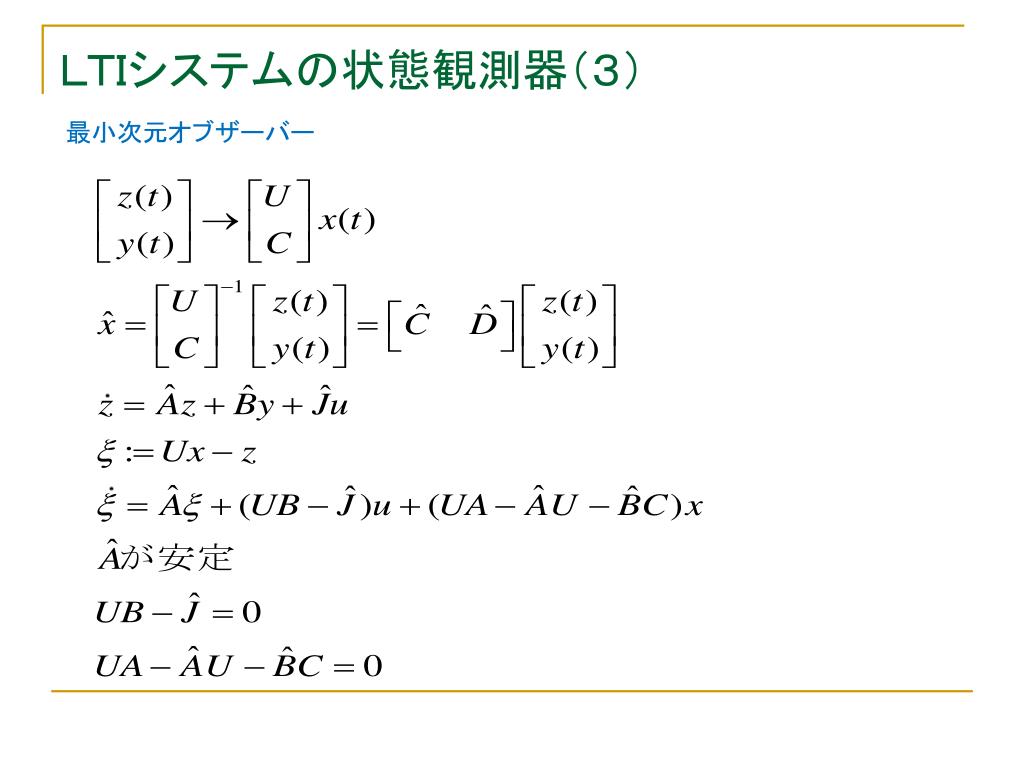

  30. ＬＴＩシステムの状態観測器（３） 最小次元オブザーバー

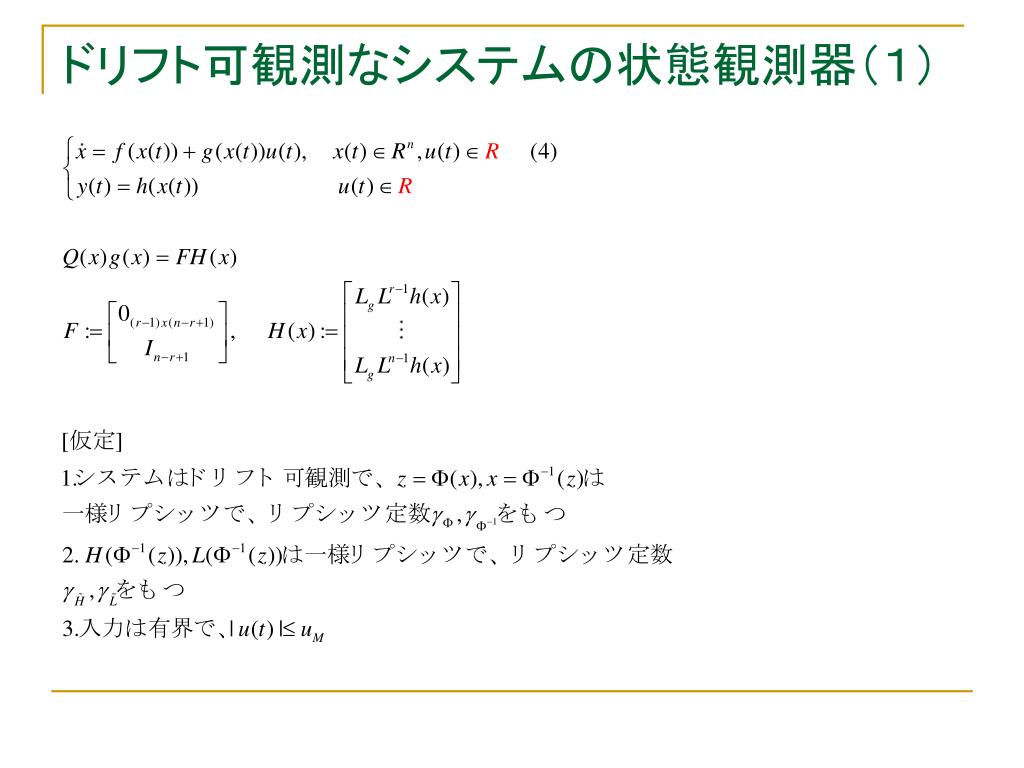

  31. ドリフト可観測なシステムの状態観測器（１）ドリフト可観測なシステムの状態観測器（１）

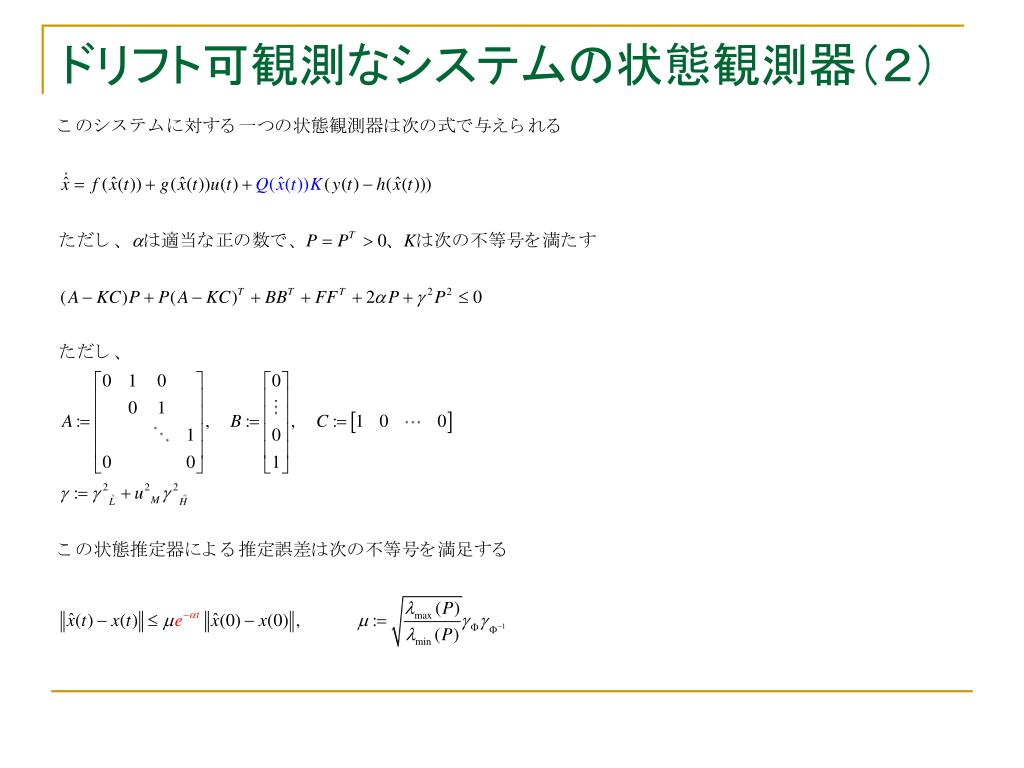

  32. ドリフト可観測なシステムの状態観測器（２）ドリフト可観測なシステムの状態観測器（２）

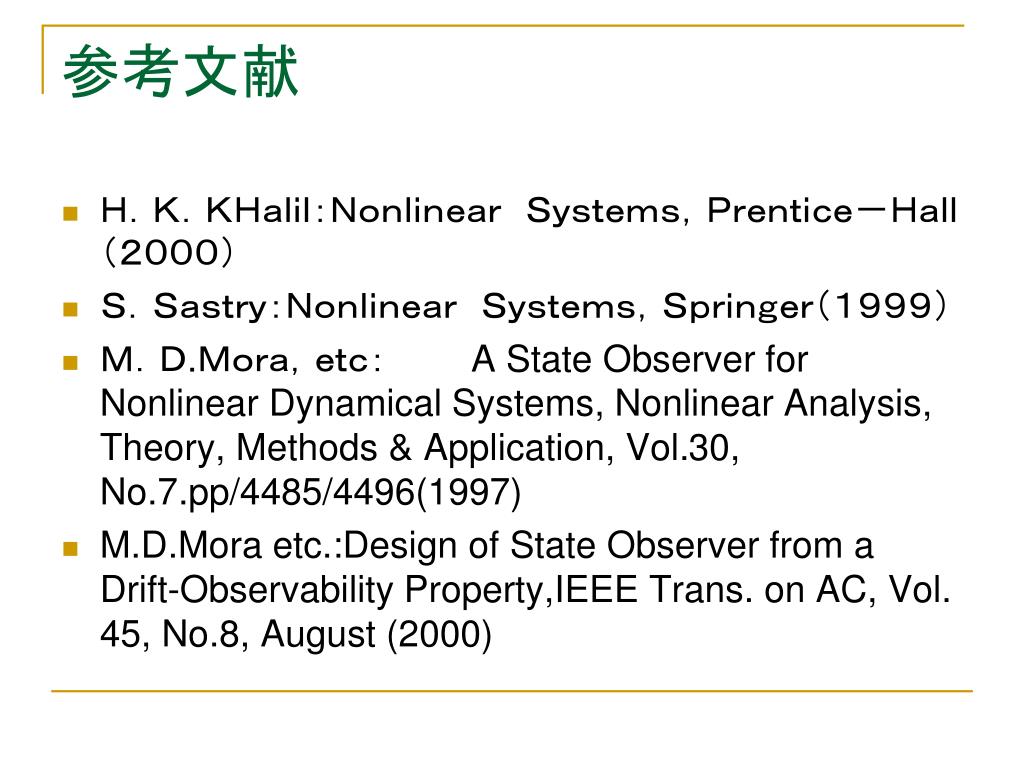

  33. 参考文献 • Ｈ．Ｋ．ＫＨａｌｉｌ：Ｎｏｎｌｉｎｅａｒ　Ｓｙｓｔｅｍｓ，Ｐｒｅｎｔｉｃｅ－Ｈａｌｌ（２０００） • Ｓ．Ｓａｓｔｒｙ：Ｎｏｎｌｉｎｅａｒ　Ｓｙｓｔｅｍｓ，Ｓｐｒｉｎｇｅｒ（１９９９） • Ｍ．Ｄ.Ｍｏｒａ，ｅｔｃ： A State Observer for Nonlinear Dynamical Systems, Nonlinear Analysis, Theory, Methods & Application, Vol.30, No.7.pp/4485/4496(1997) • M.D.Mora etc.:Design of State Observer from a Drift-Observability Property,IEEE Trans. on AC, Vol. 45, No.8, August (2000)
