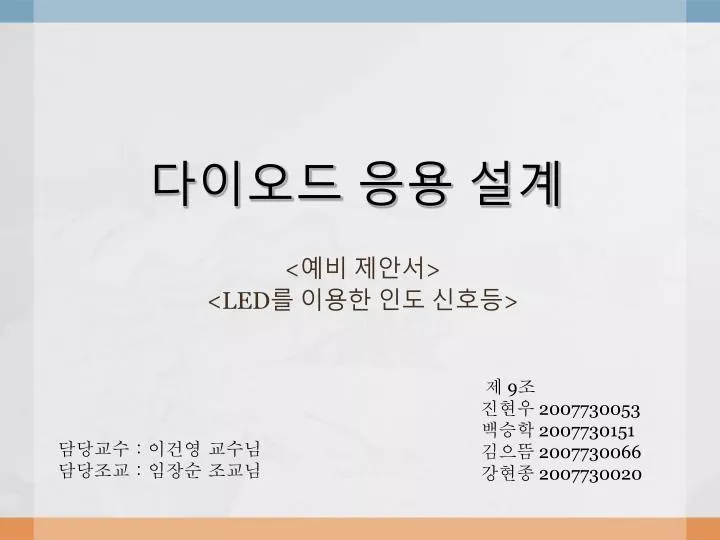

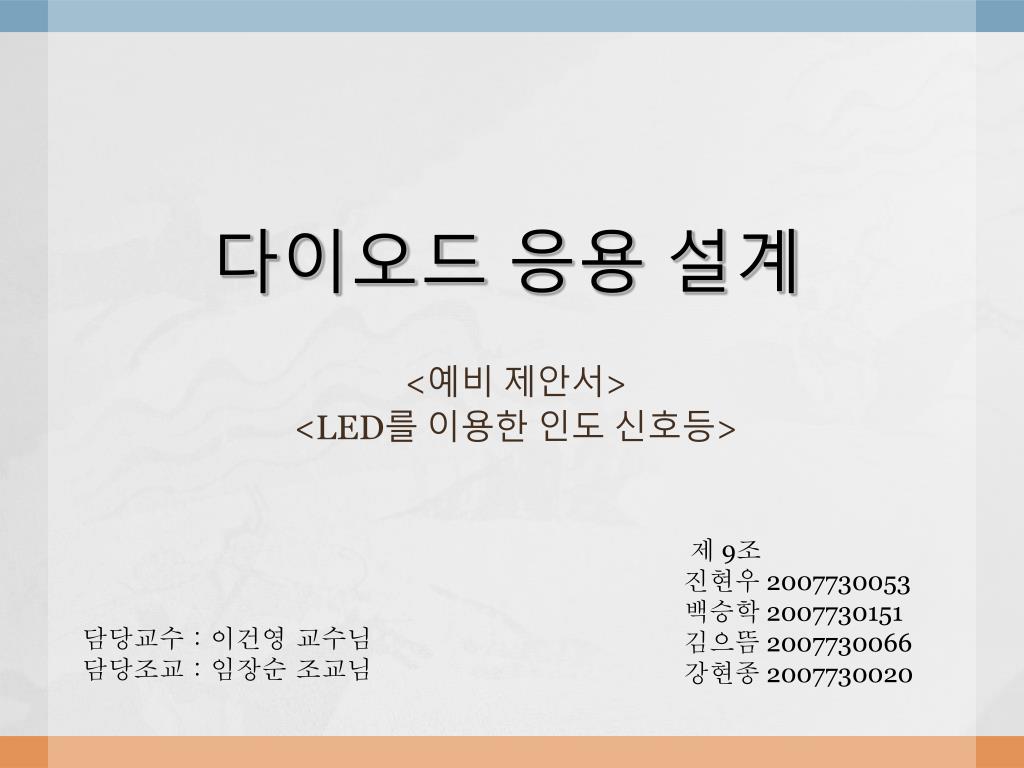

  1. 다이오드 응용 설계 <예비 제안서> <LED를 이용한 인도 신호등> 제 9조 진현우 2007730053 백승학 2007730151 김으뜸 2007730066 강현종 2007730020 담당교수 : 이건영 교수님 담당조교 : 임장순 조교님

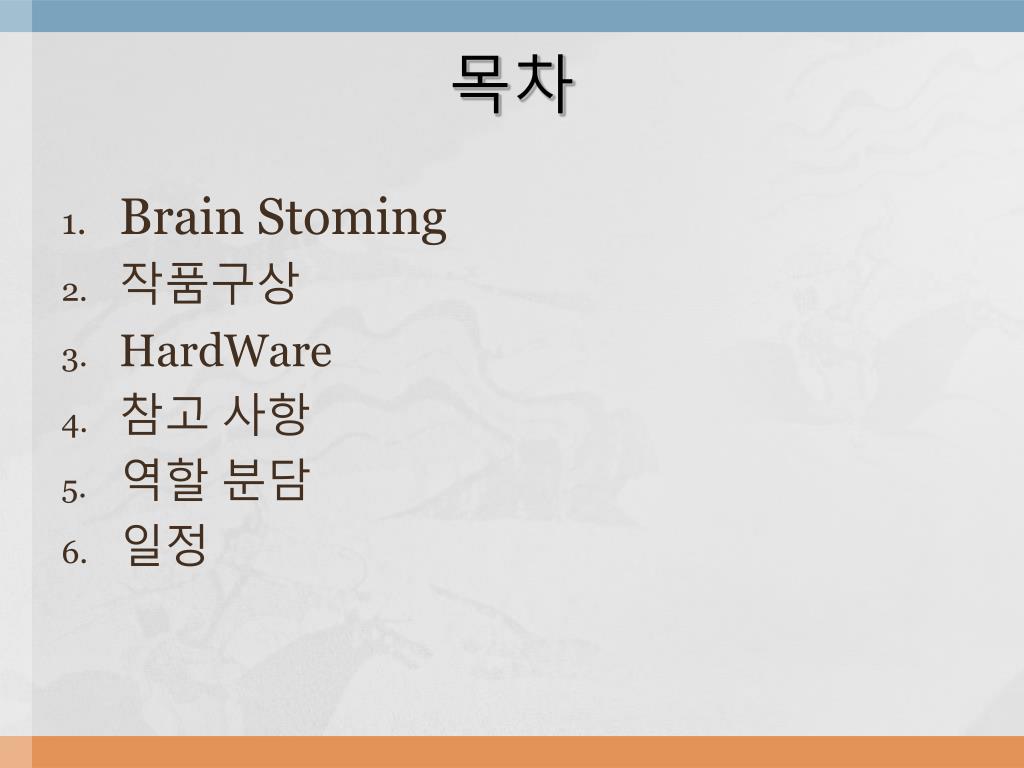

  2. 목차 • Brain Stoming • 작품구상 • HardWare • 참고 사항 • 역할 분담 • 일정

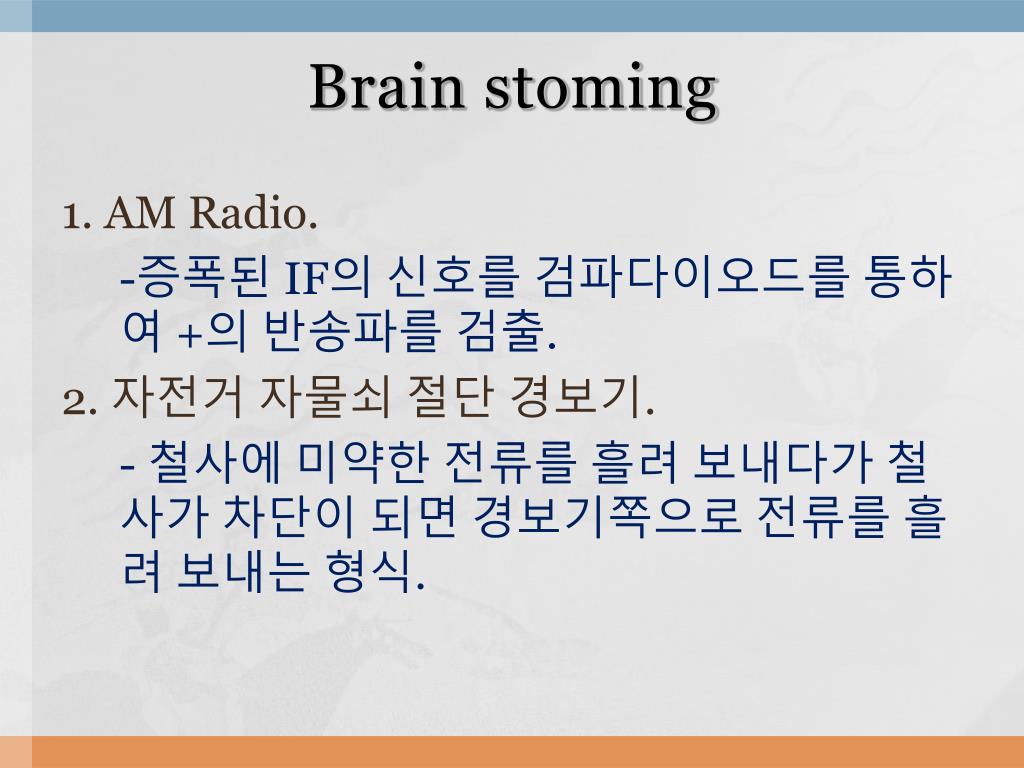

  3. Brain stoming 1. AM Radio. -증폭된 IF의 신호를 검파다이오드를 통하여 +의 반송파를 검출. 2. 자전거 자물쇠 절단 경보기. - 철사에 미약한 전류를 흘려 보내다가 철사가 차단이 되면 경보기쪽으로 전류를 흘려 보내는 형식.

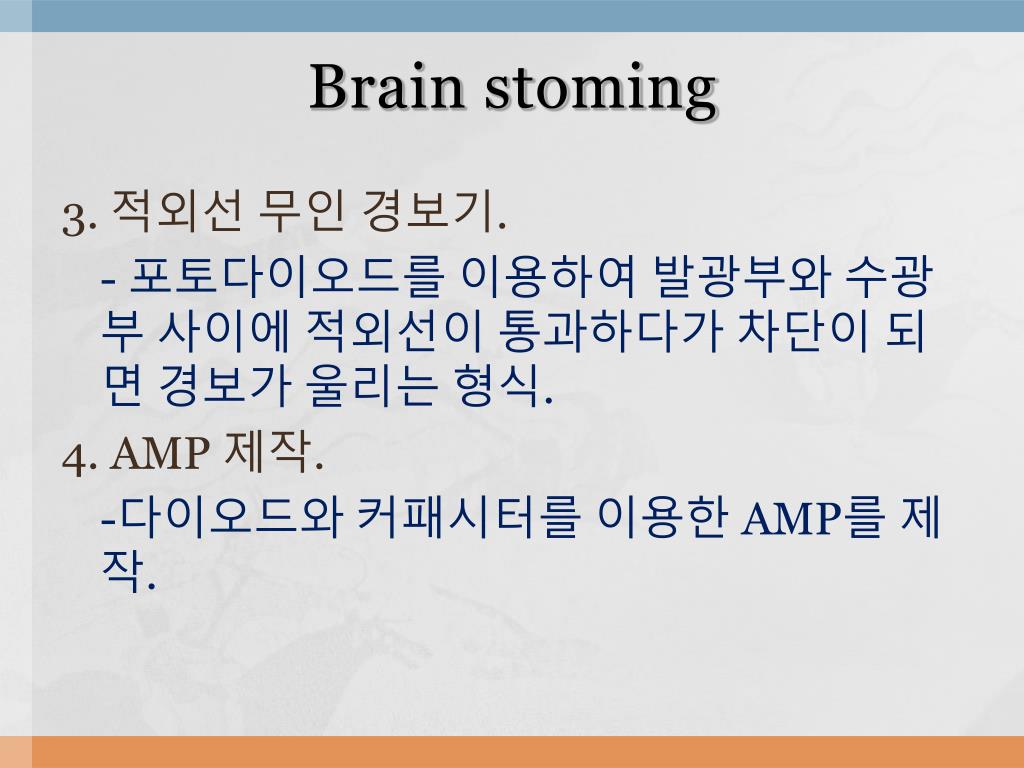

  4. Brain stoming 3. 적외선 무인 경보기. - 포토다이오드를 이용하여 발광부와 수광부 사이에 적외선이 통과하다가 차단이 되면 경보가 울리는 형식. 4. AMP 제작. -다이오드와 커패시터를 이용한 AMP를 제작.

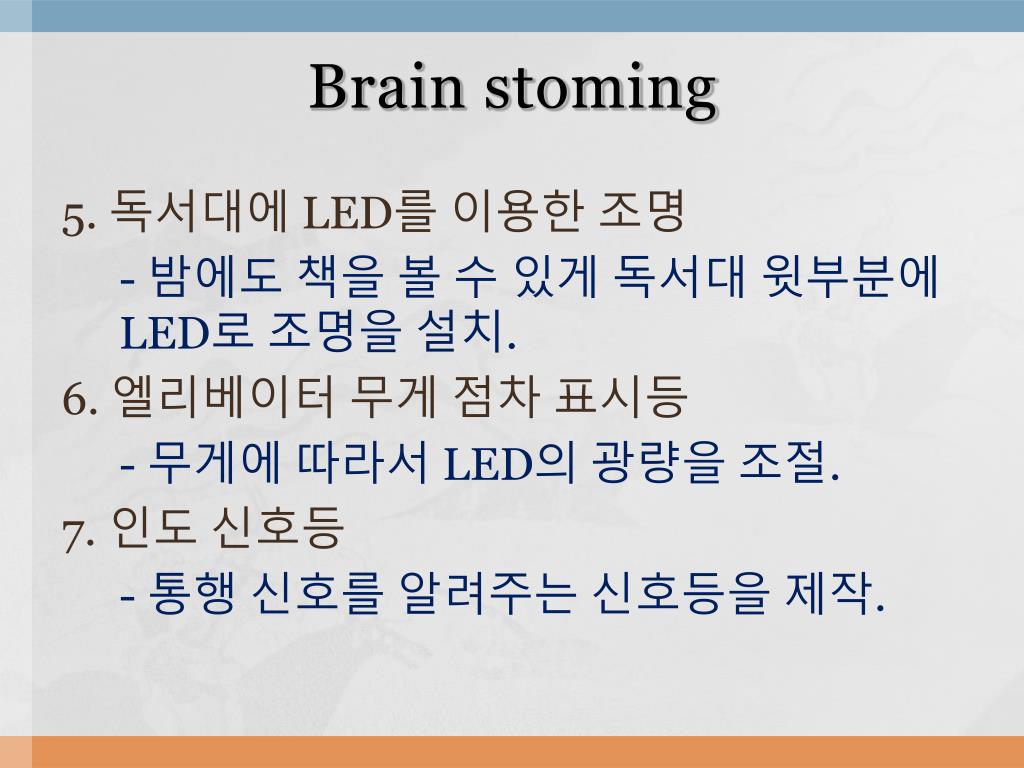

  5. Brain stoming 5. 독서대에 LED를 이용한 조명 - 밤에도 책을 볼 수 있게 독서대 윗부분에 LED로 조명을 설치. 6. 엘리베이터 무게 점차 표시등 - 무게에 따라서 LED의 광량을 조절. 7. 인도 신호등 - 통행 신호를 알려주는 신호등을 제작.

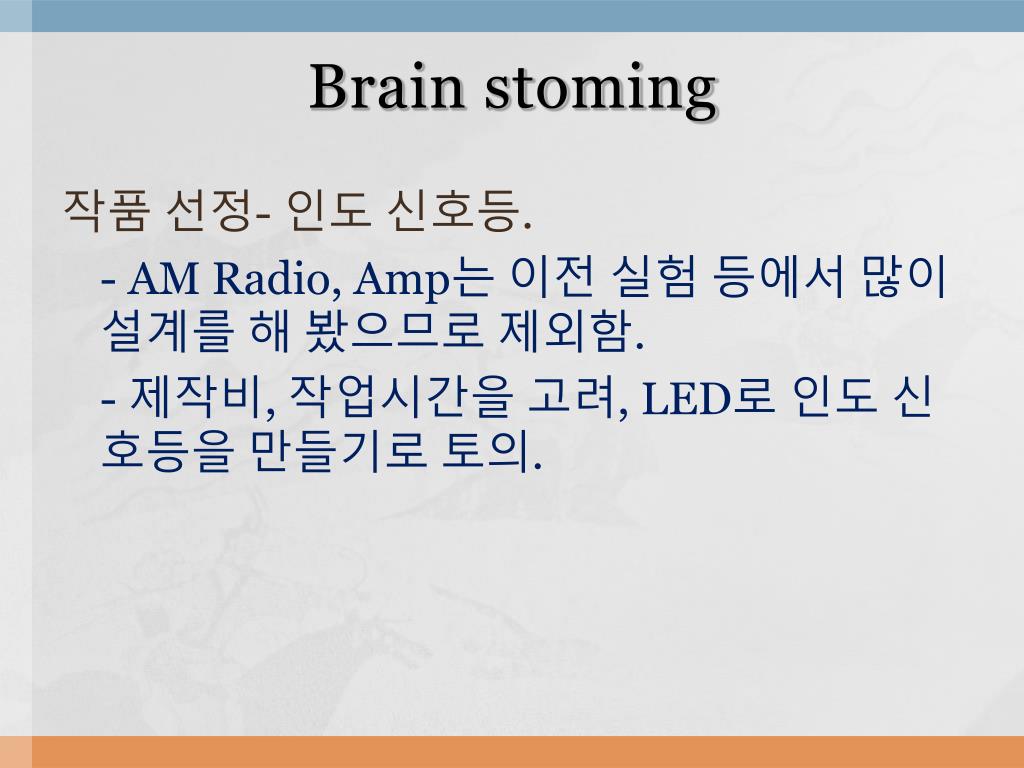

  6. Brain stoming 작품 선정- 인도 신호등. - AM Radio, Amp는 이전 실험 등에서 많이 설계를 해 봤으므로 제외함. - 제작비, 작업시간을 고려,LED로 인도 신호등을 만들기로 토의.

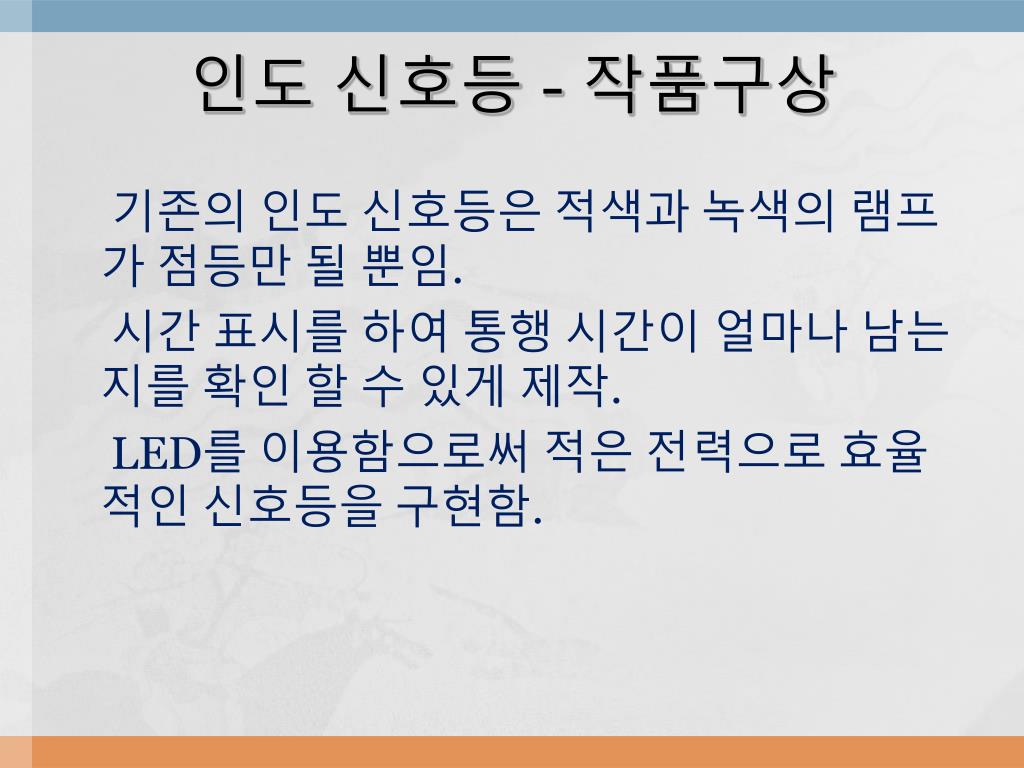

  7. 인도 신호등 - 작품구상 기존의 인도 신호등은 적색과 녹색의 램프가 점등만 될 뿐임. 시간 표시를 하여 통행 시간이 얼마나 남는지를 확인 할 수 있게 제작. LED를 이용함으로써 적은 전력으로 효율적인 신호등을 구현함.

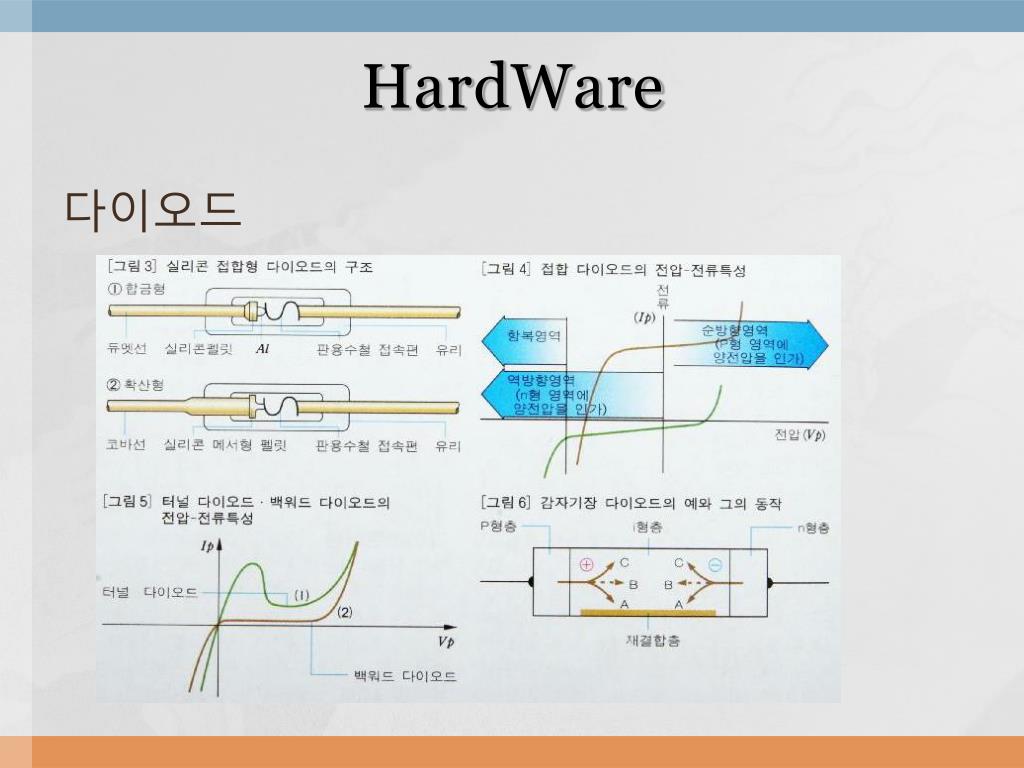

  8. HardWare 다이오드

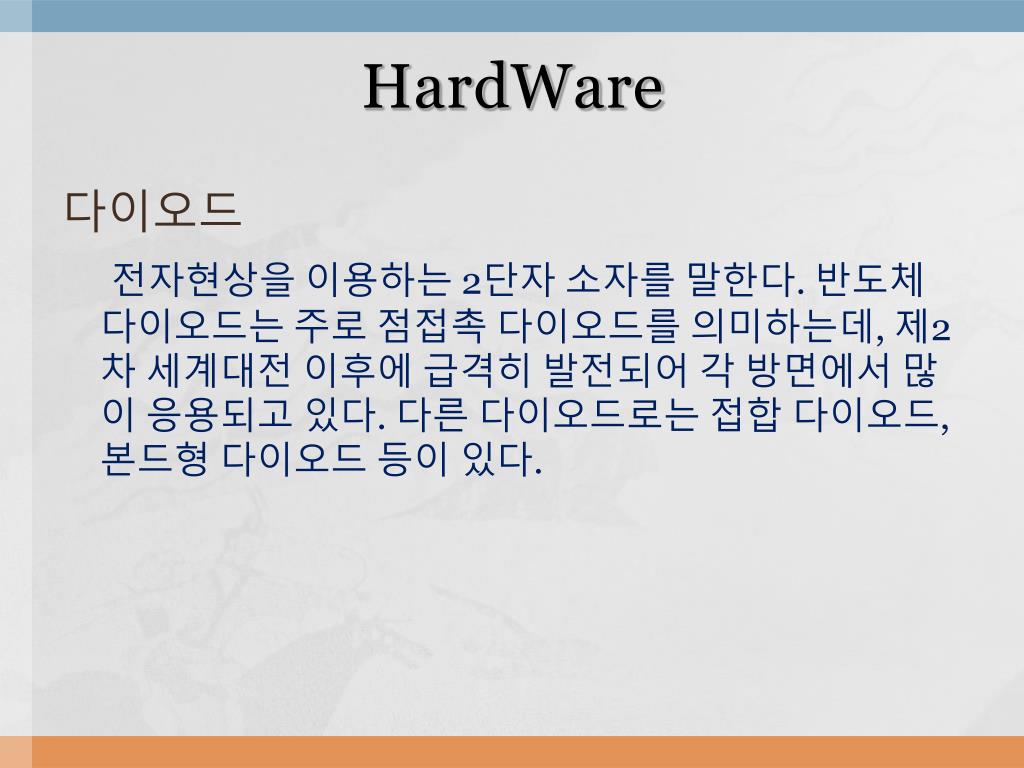

  9. HardWare 다이오드 전자현상을 이용하는 2단자 소자를 말한다. 반도체 다이오드는 주로 점접촉 다이오드를 의미하는데, 제2차 세계대전 이후에 급격히 발전되어 각 방면에서 많이 응용되고 있다. 다른 다이오드로는 접합 다이오드, 본드형 다이오드 등이 있다.

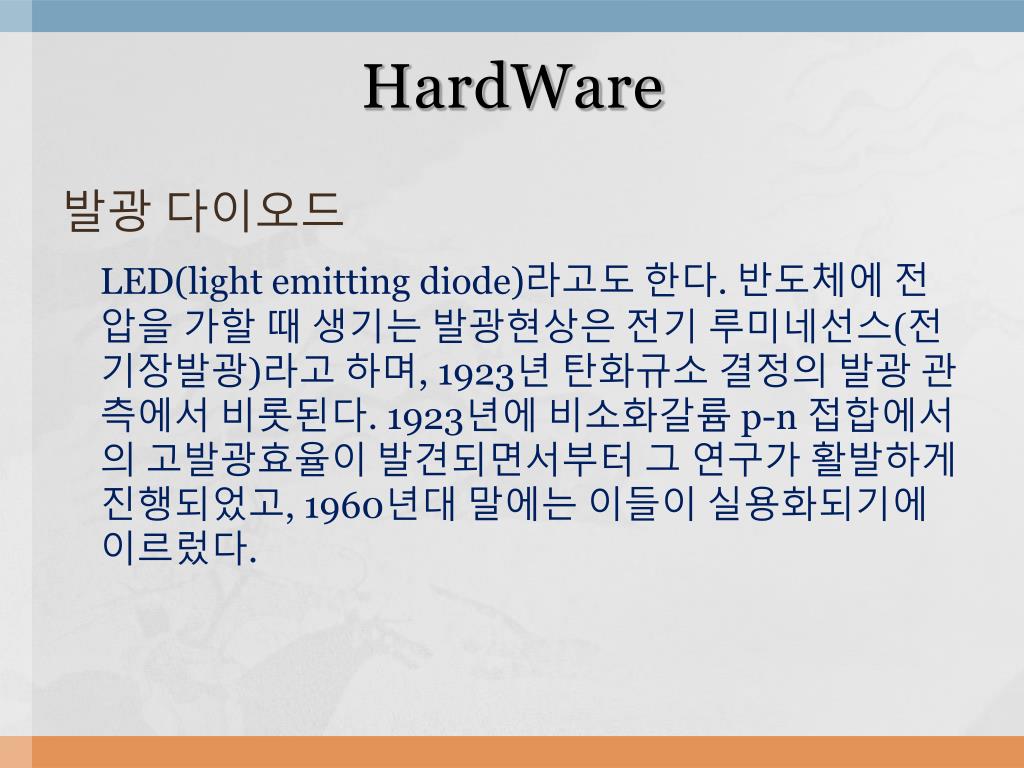

  10. HardWare 발광 다이오드 LED(light emitting diode)라고도 한다. 반도체에 전압을 가할 때 생기는 발광현상은 전기 루미네선스(전기장발광)라고 하며, 1923년 탄화규소 결정의 발광 관측에서 비롯된다. 1923년에 비소화갈륨 p-n 접합에서의 고발광효율이 발견되면서부터 그 연구가 활발하게 진행되었고, 1960년대 말에는 이들이 실용화되기에 이르렀다.

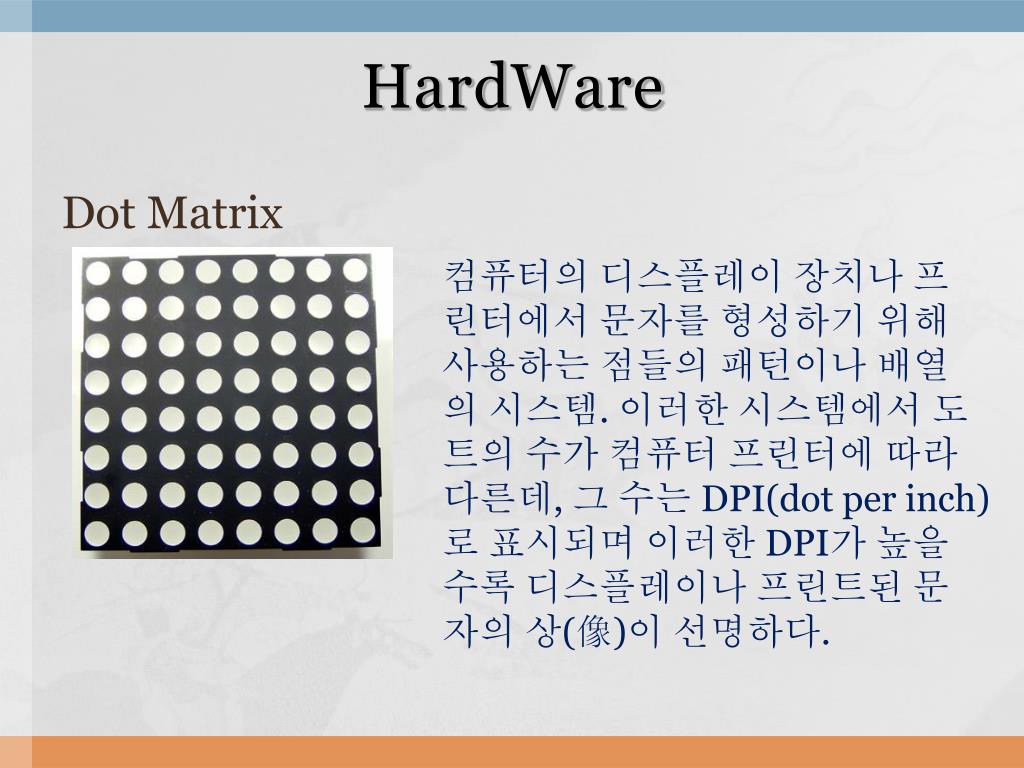

  11. HardWare Dot Matrix 컴퓨터의 디스플레이 장치나 프린터에서 문자를 형성하기 위해 사용하는 점들의 패턴이나 배열의 시스템. 이러한 시스템에서 도트의 수가 컴퓨터 프린터에 따라 다른데, 그 수는 DPI(dot per inch)로 표시되며 이러한 DPI가 높을수록 디스플레이나 프린트된 문자의 상(像)이 선명하다.

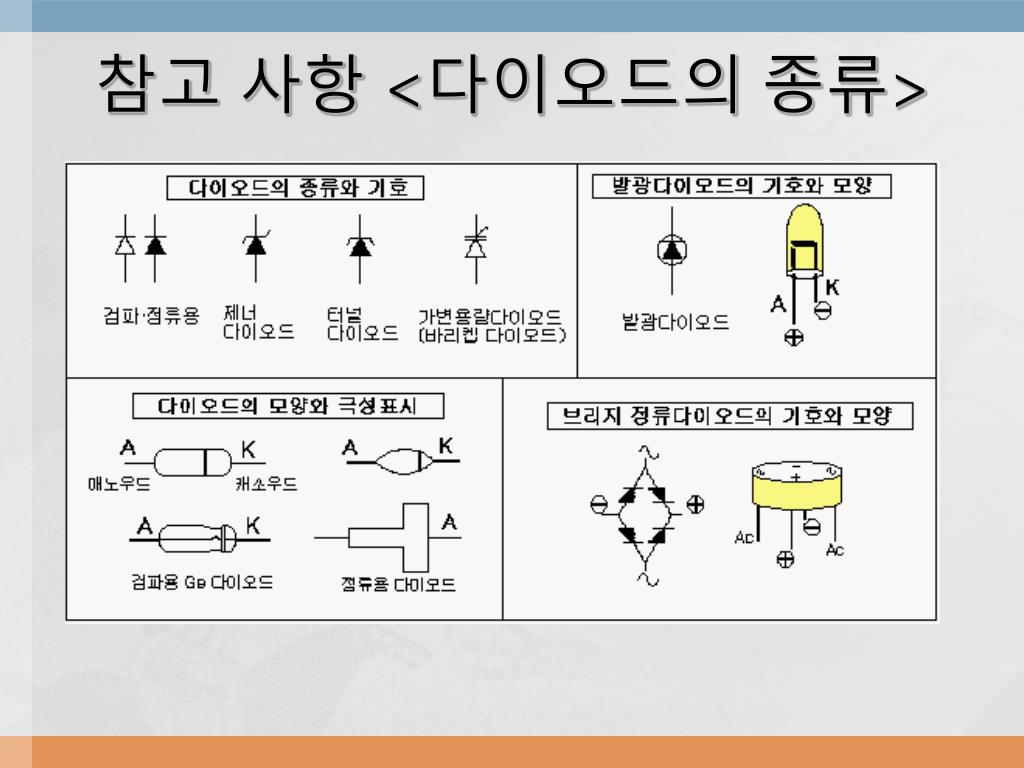

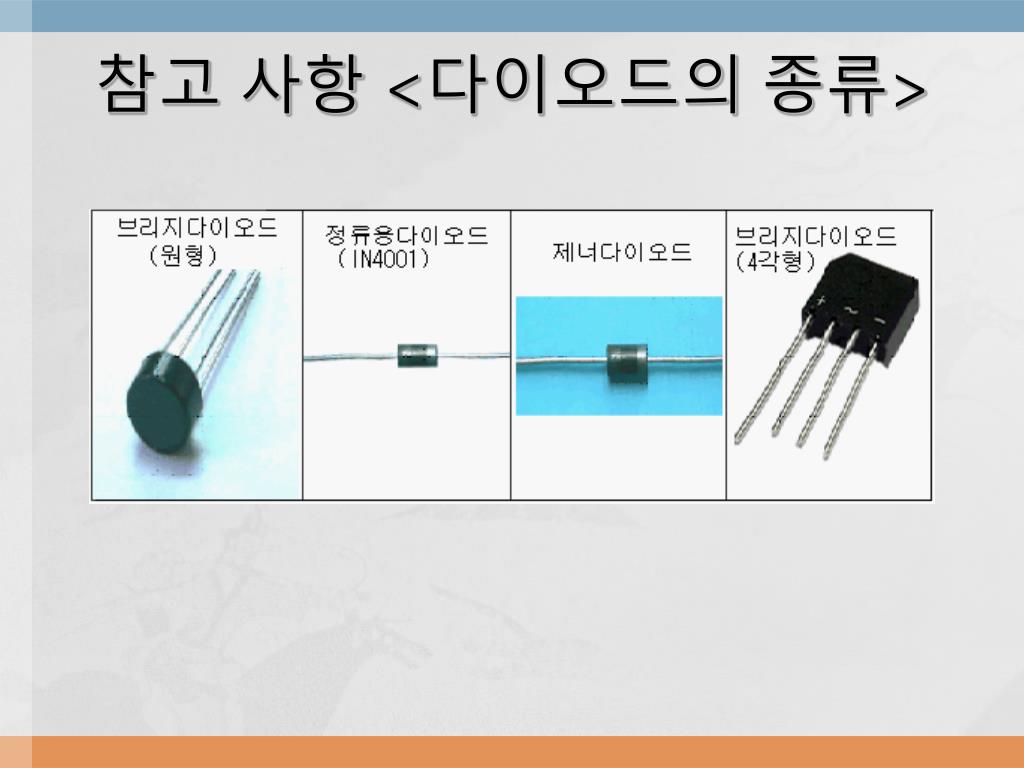

  12. 참고 사항 <다이오드의 종류>

  13. 참고 사항 <다이오드의 종류>

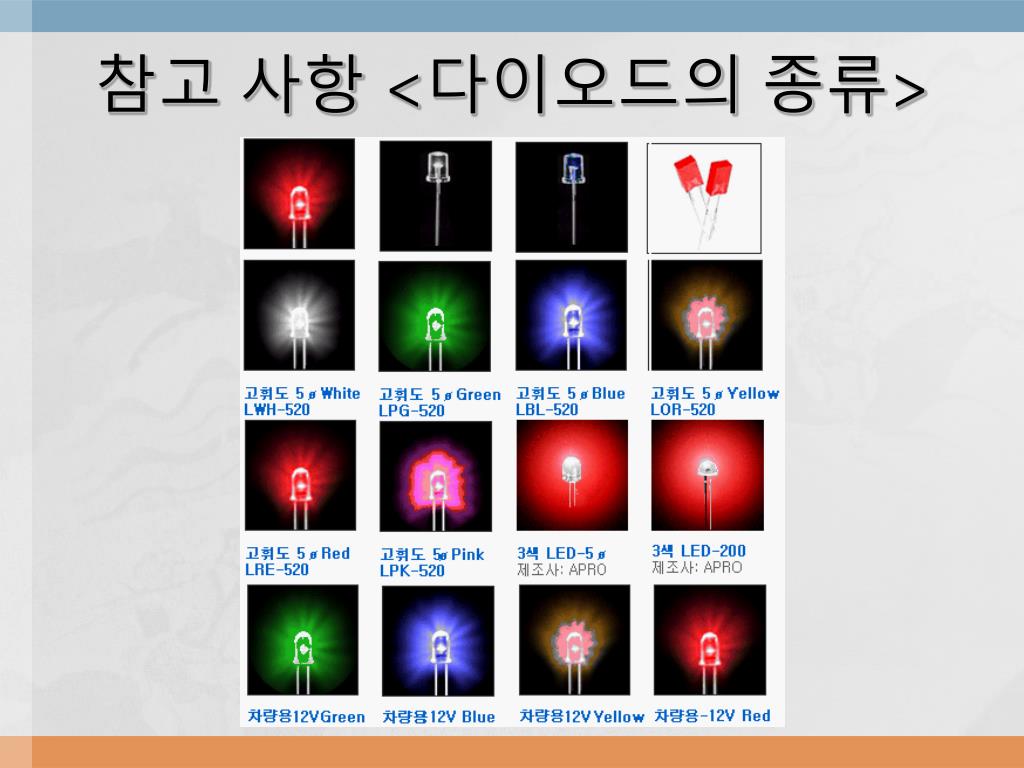

  14. 참고 사항 <다이오드의 종류>

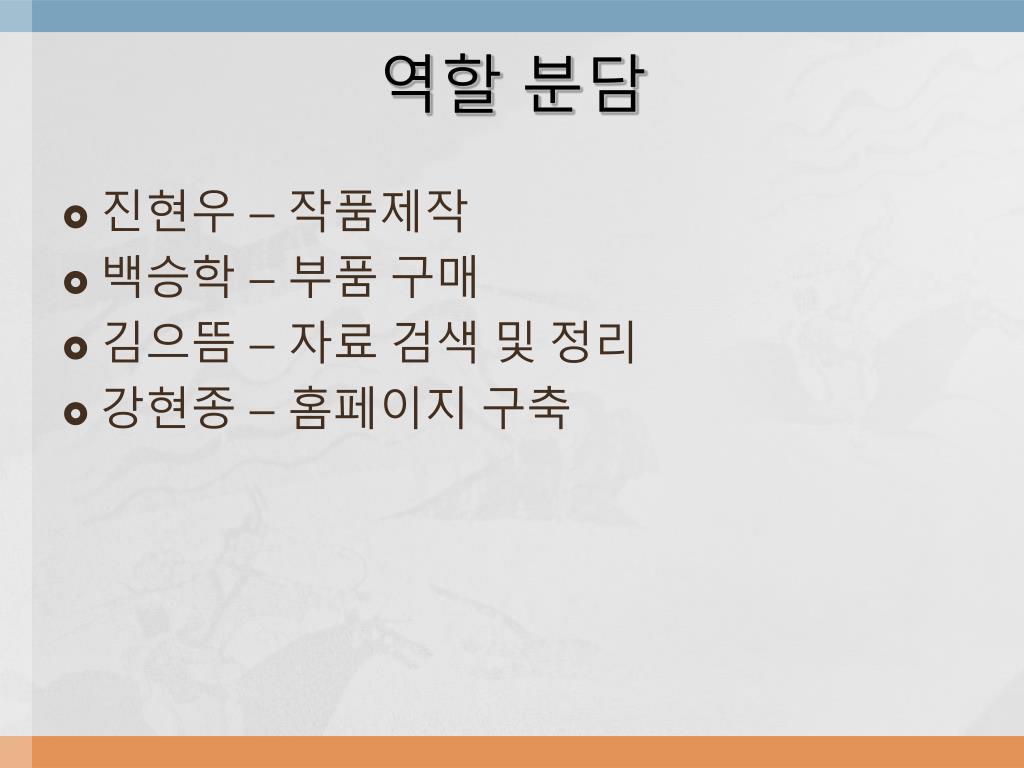

  15. 역할 분담 • 진현우 – 작품제작 • 백승학 – 부품 구매 • 김으뜸 – 자료 검색 및 정리 • 강현종 – 홈페이지 구축

  16. 일정
