  1. ELECTROTECNIA II CLASE N° 3

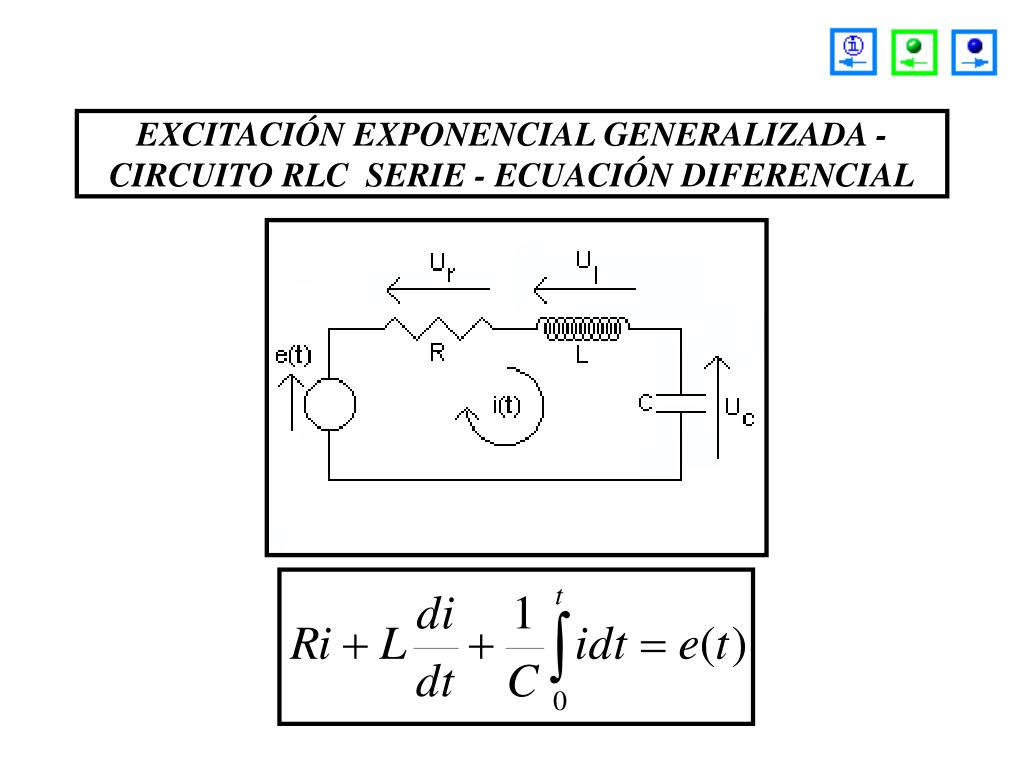

  2. EXCITACIÓN EXPONENCIAL GENERALIZADA - CIRCUITO RLC SERIE - ECUACIÓN DIFERENCIAL

  3. F.E.M. Y CORRIENTE EXPONENCIALES

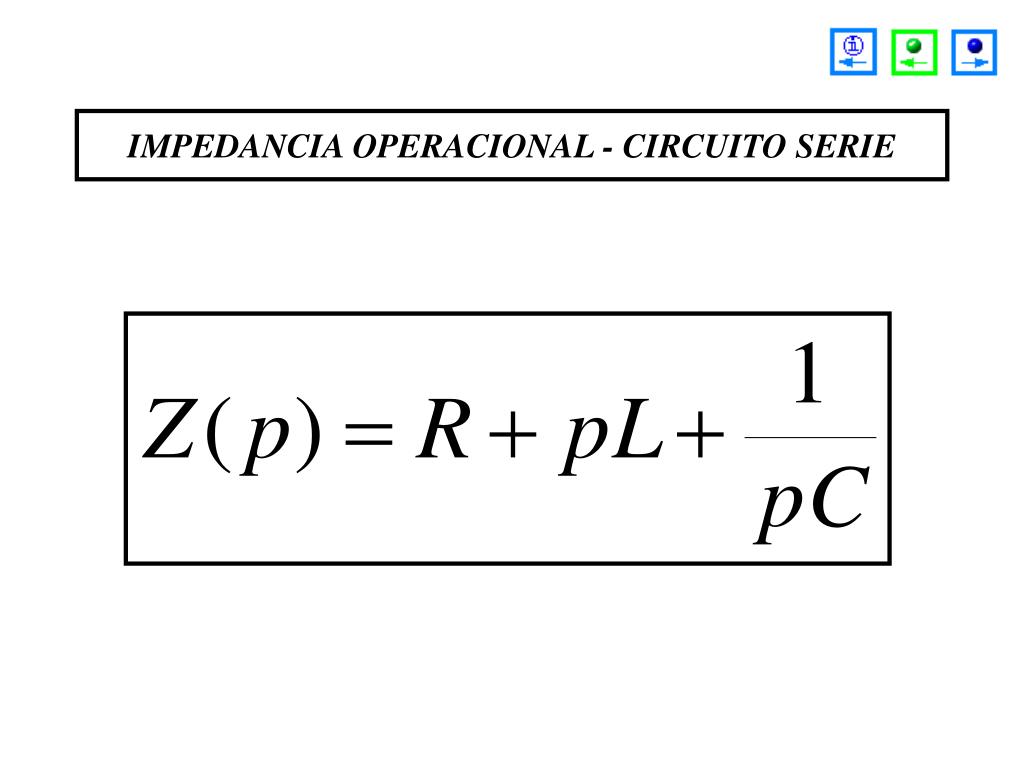

  4. IMPEDANCIA OPERACIONAL - CIRCUITO SERIE

  5. ADMITANCIA OPERACIONAL

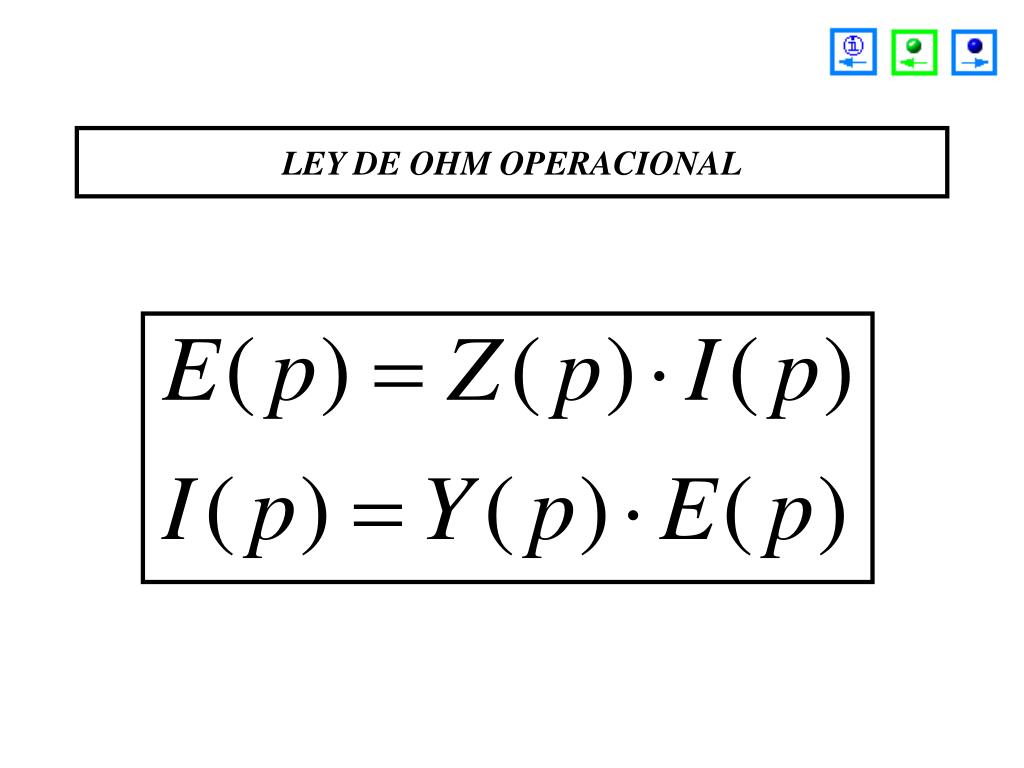

  6. LEY DE OHM OPERACIONAL

  7. IMPEDANCIA Y ADMITANCIA DE ELEMENTOS DE CIRCUITOS

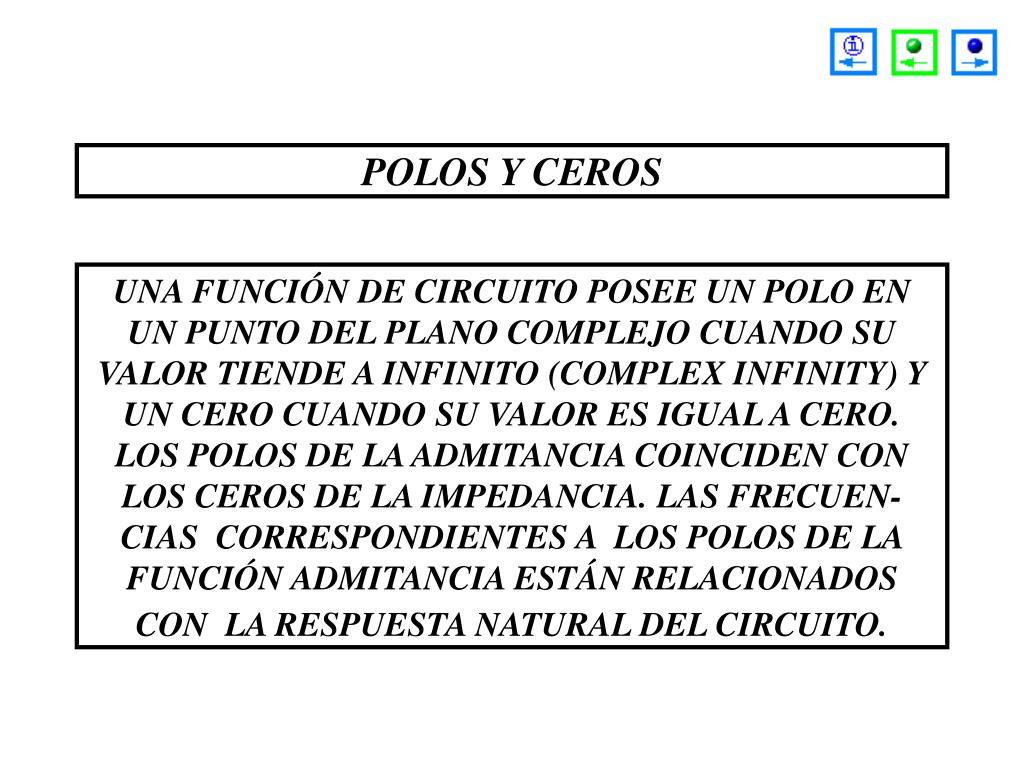

  8. POLOS Y CEROS UNA FUNCIÓN DE CIRCUITO POSEE UN POLO EN UN PUNTO DEL PLANO COMPLEJO CUANDO SU VALOR TIENDE A INFINITO (COMPLEX INFINITY) Y UN CERO CUANDO SU VALOR ES IGUAL A CERO. LOS POLOS DE LA ADMITANCIA COINCIDEN CON LOS CEROS DE LA IMPEDANCIA. LAS FRECUEN-CIAS CORRESPONDIENTES A LOS POLOS DE LA FUNCIÓN ADMITANCIA ESTÁN RELACIONADOS CON LA RESPUESTA NATURAL DEL CIRCUITO.

  9. POLOS Y RESPUESTA NATURAL I(p)=Y(p).E(p) Si Y(p)infinito, entonces puede existir I(p)0, siendo E(p)=0. I(p) es la corriente natural. Los valores de p correspondientes a los polos de Y(p) son las frecuencias de la respuesta natural del circuito

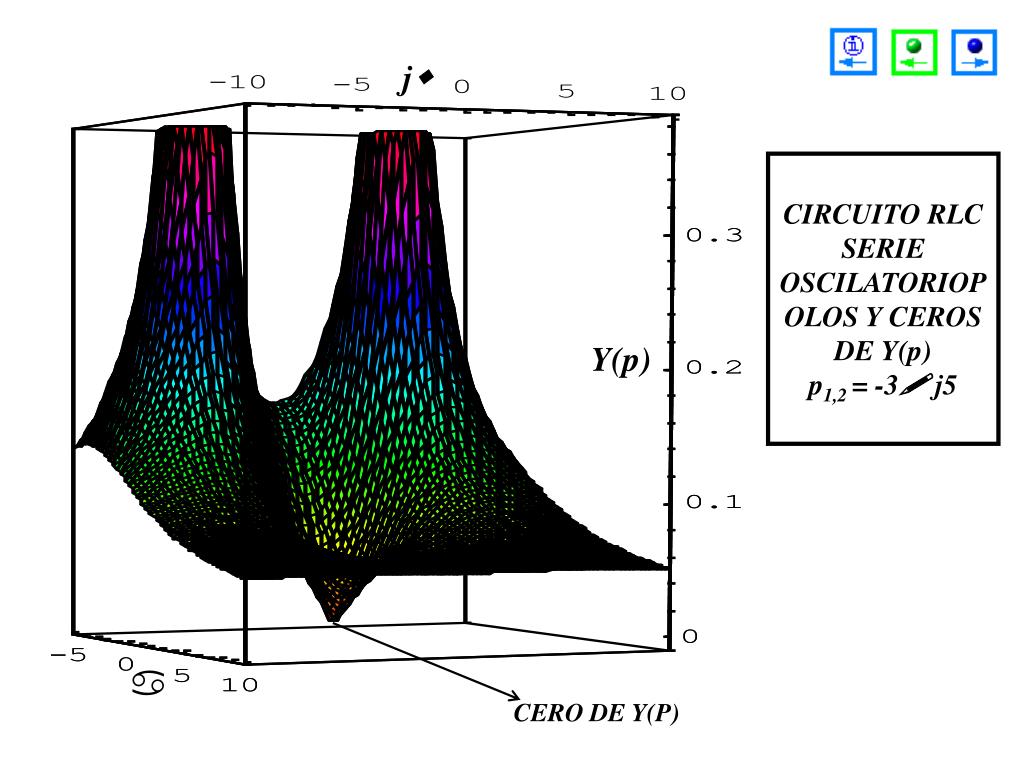

  10. j Y(p)  CERO DE Y(P) CIRCUITO RLC SERIE OSCILATORIOPOLOS Y CEROS DE Y(p)p1,2 = -3 j5

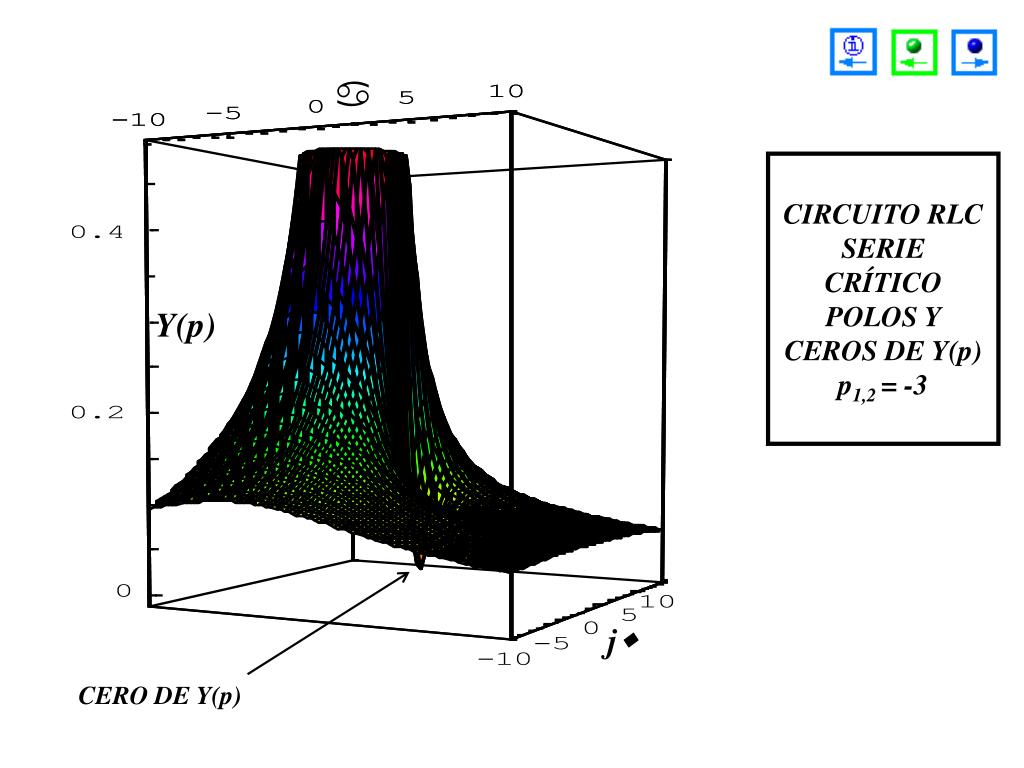

  11. Y(p) j CERO DE Y(p) CIRCUITO RLC SERIE CRÍTICOPOLOS Y CEROS DE Y(p)p1,2 = -3

  12. Y(p) j CIRCUITO RLC SERIE SOBRE- AMORTIGUADOPOLOS Y CEROS DE Y(p)p1= -6p2= -15
