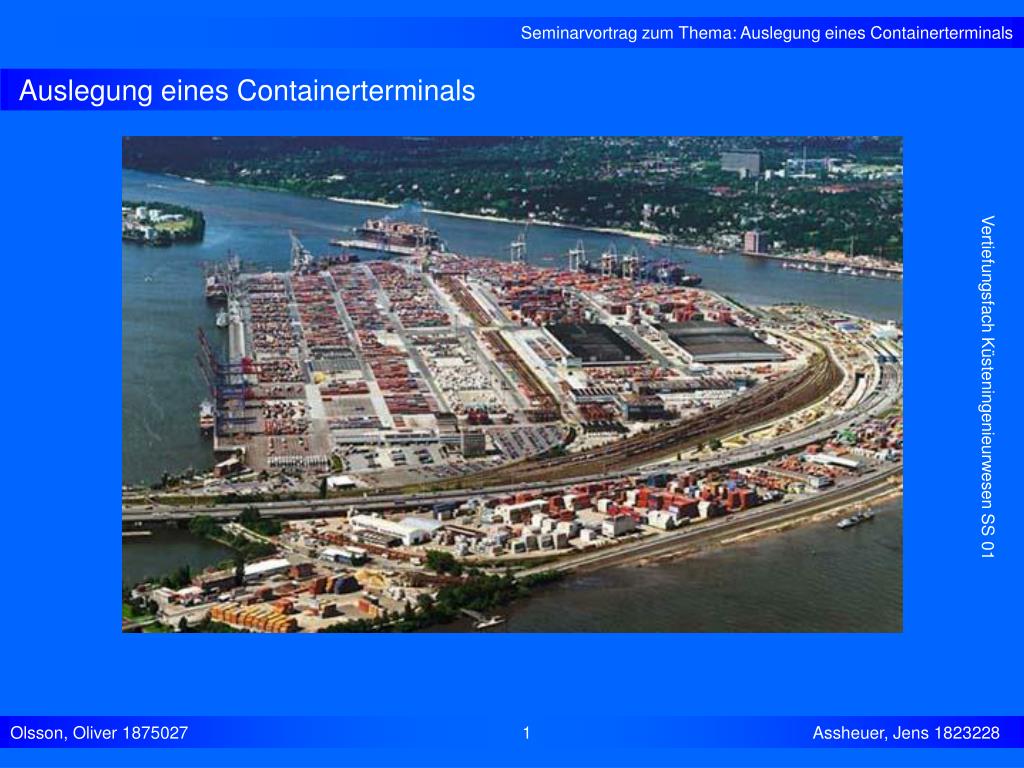

  1. Seminarvortrag zum Thema: Auslegung eines Containerterminals Auslegung eines Containerterminals Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 1 Assheuer, Jens 1823228

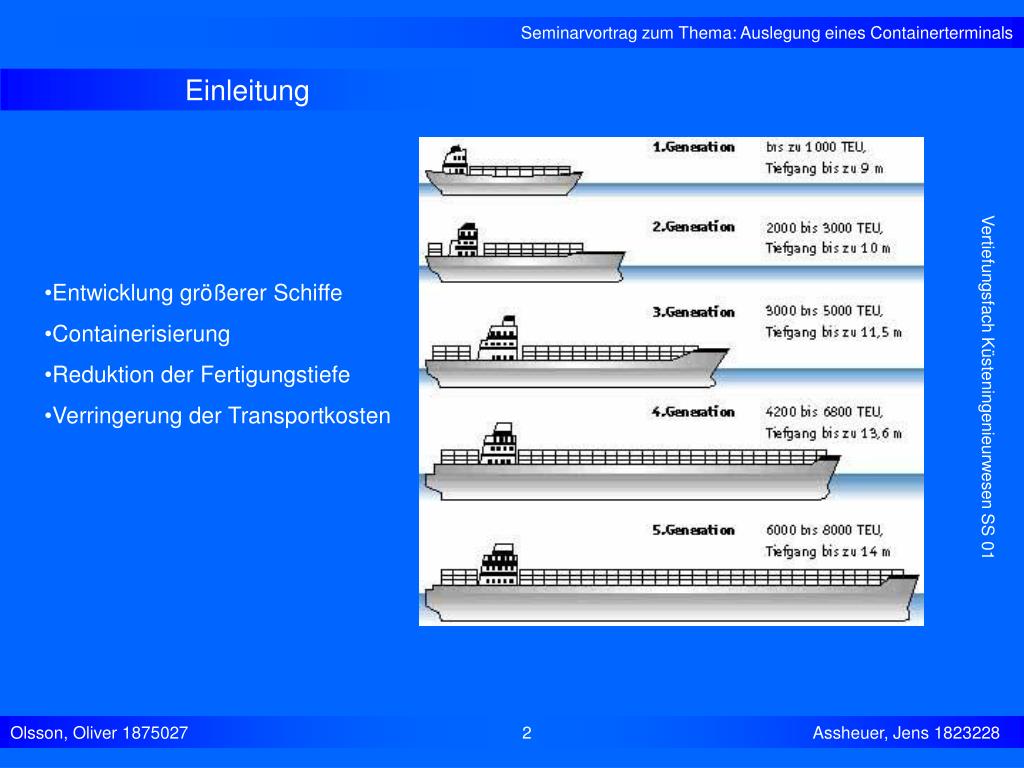

  2. Seminarvortrag zum Thema: Auslegung eines Containerterminals Einleitung • Entwicklung größerer Schiffe • Containerisierung • Reduktion der Fertigungstiefe • Verringerung der Transportkosten Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 2 Assheuer, Jens 1823228

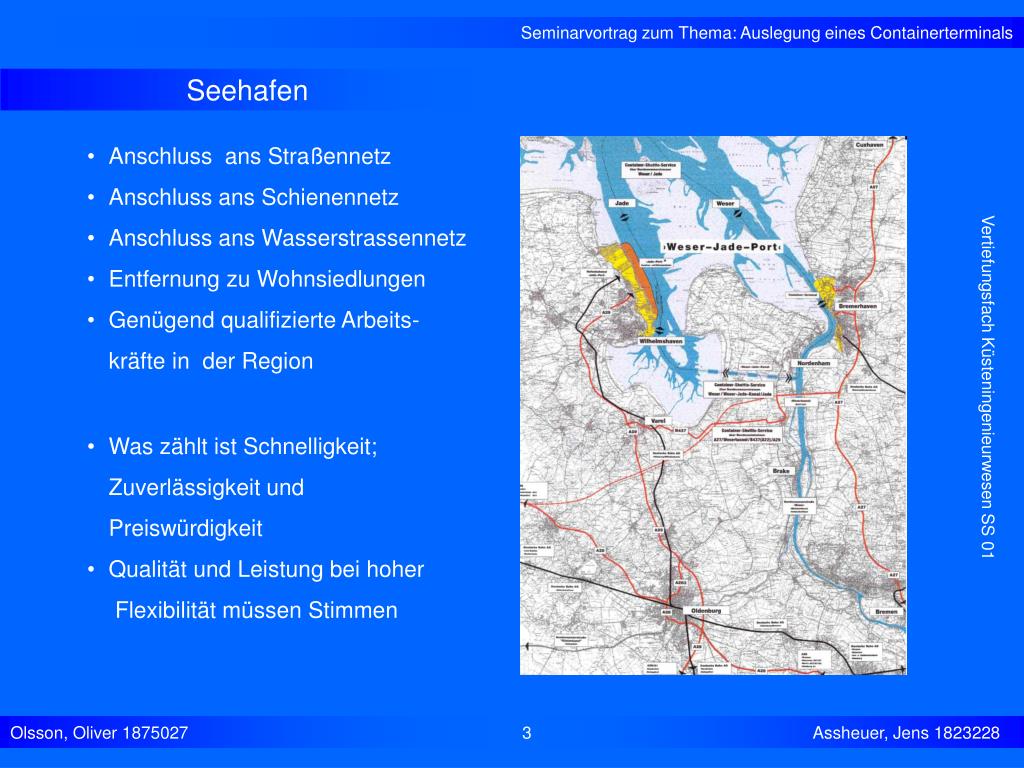

  3. Seminarvortrag zum Thema: Auslegung eines Containerterminals Seehafen • Anschluss ans Straßennetz • Anschluss ans Schienennetz • Anschluss ans Wasserstrassennetz • Entfernung zu Wohnsiedlungen • Genügend qualifizierte Arbeits- • kräfte in der Region Vertiefungsfach Küsteningenieurwesen SS 01 • Was zählt ist Schnelligkeit; • Zuverlässigkeit und • Preiswürdigkeit • Qualität und Leistung bei hoher • Flexibilität müssen Stimmen Olsson, Oliver 1875027 3 Assheuer, Jens 1823228

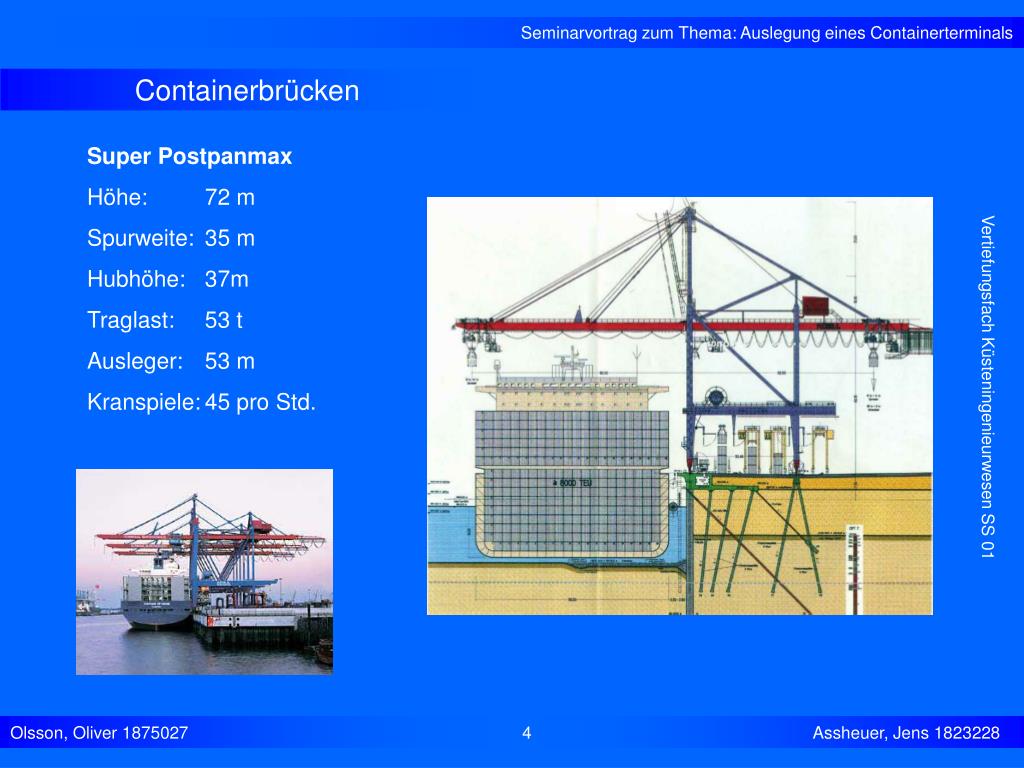

  4. Seminarvortrag zum Thema: Auslegung eines Containerterminals Containerbrücken Super Postpanmax Höhe: 72 m Spurweite: 35 m Hubhöhe: 37m Traglast: 53 t Ausleger: 53 m Kranspiele: 45 pro Std. Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 4 Assheuer, Jens 1823228

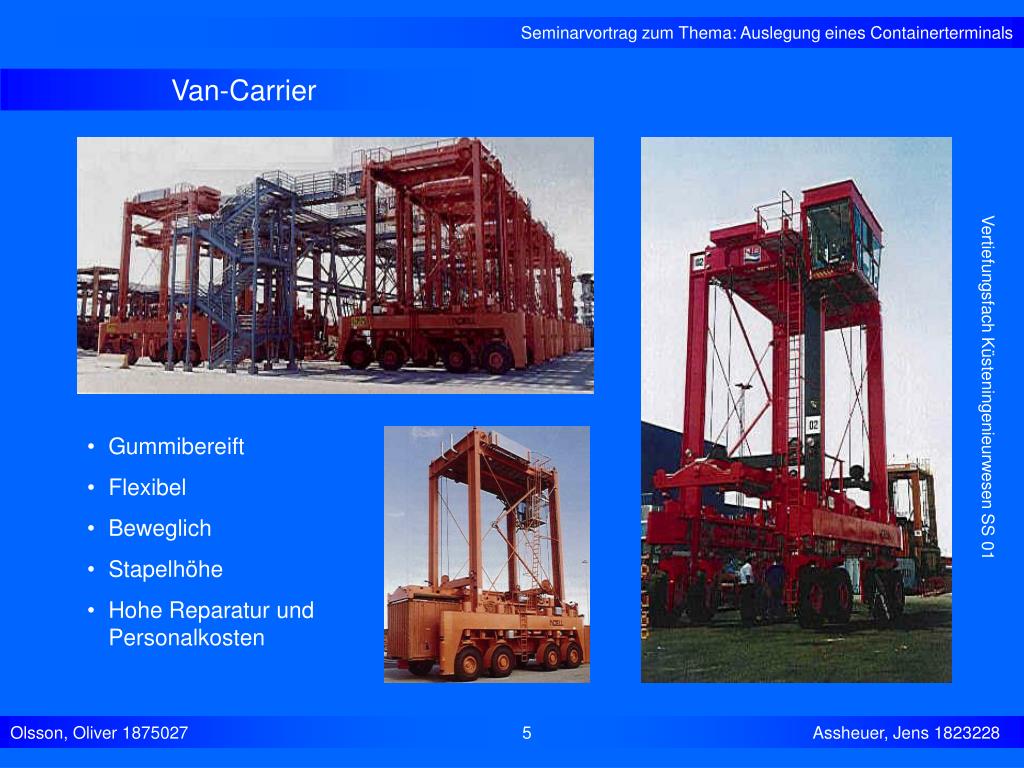

  5. Seminarvortrag zum Thema: Auslegung eines Containerterminals Van-Carrier Vertiefungsfach Küsteningenieurwesen SS 01 • Gummibereift • Flexibel • Beweglich • Stapelhöhe • Hohe Reparatur und Personalkosten Olsson, Oliver 1875027 5 Assheuer, Jens 1823228

  6. Seminarvortrag zum Thema: Auslegung eines Containerterminals Reach-Stacker • Gummibereift • Flexibel • Beweglich • Stapelhöhe • Hohe Reparatur und Personalkosten Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 6 Assheuer, Jens 1823228

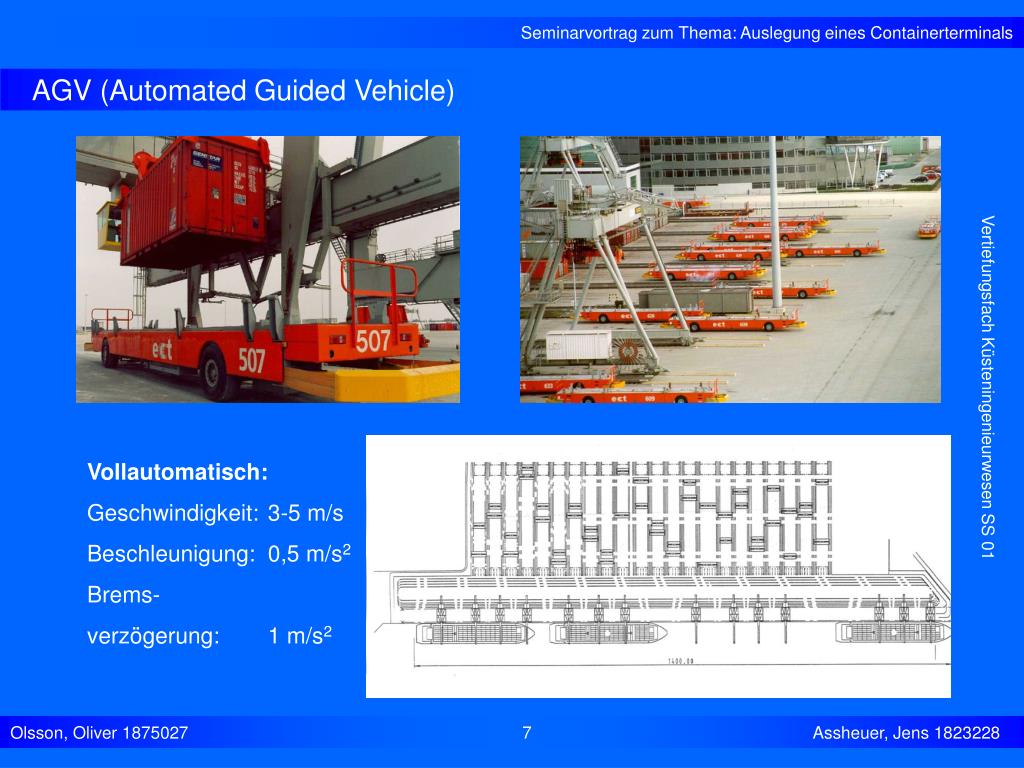

  7. Seminarvortrag zum Thema: Auslegung eines Containerterminals AGV (Automated Guided Vehicle) Vertiefungsfach Küsteningenieurwesen SS 01 Vollautomatisch: Geschwindigkeit: 3-5 m/s Beschleunigung: 0,5 m/s2 Brems- verzögerung: 1 m/s2 Olsson, Oliver 1875027 7 Assheuer, Jens 1823228

  8. Seminarvortrag zum Thema: Auslegung eines Containerterminals LMTT (Linearmotorgetriebener Rollwagen) • Vollautomatisch • Sehr Platzsparend • Niedrige Wartungskosten • Niedrige Personalkosten • Niedrige Energiekosten Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 8 Assheuer, Jens 1823228

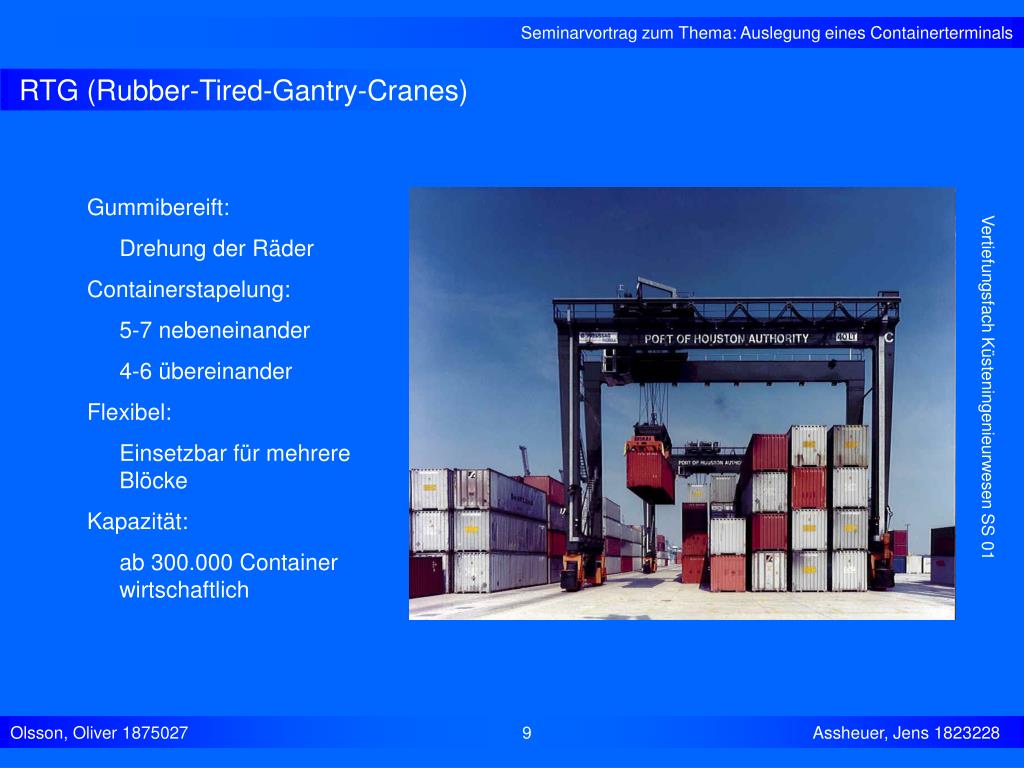

  9. Seminarvortrag zum Thema: Auslegung eines Containerterminals RTG (Rubber-Tired-Gantry-Cranes) Gummibereift: Drehung der Räder Containerstapelung: 5-7 nebeneinander 4-6 übereinander Flexibel: Einsetzbar für mehrere Blöcke Kapazität: ab 300.000 Container wirtschaftlich Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 9 Assheuer, Jens 1823228

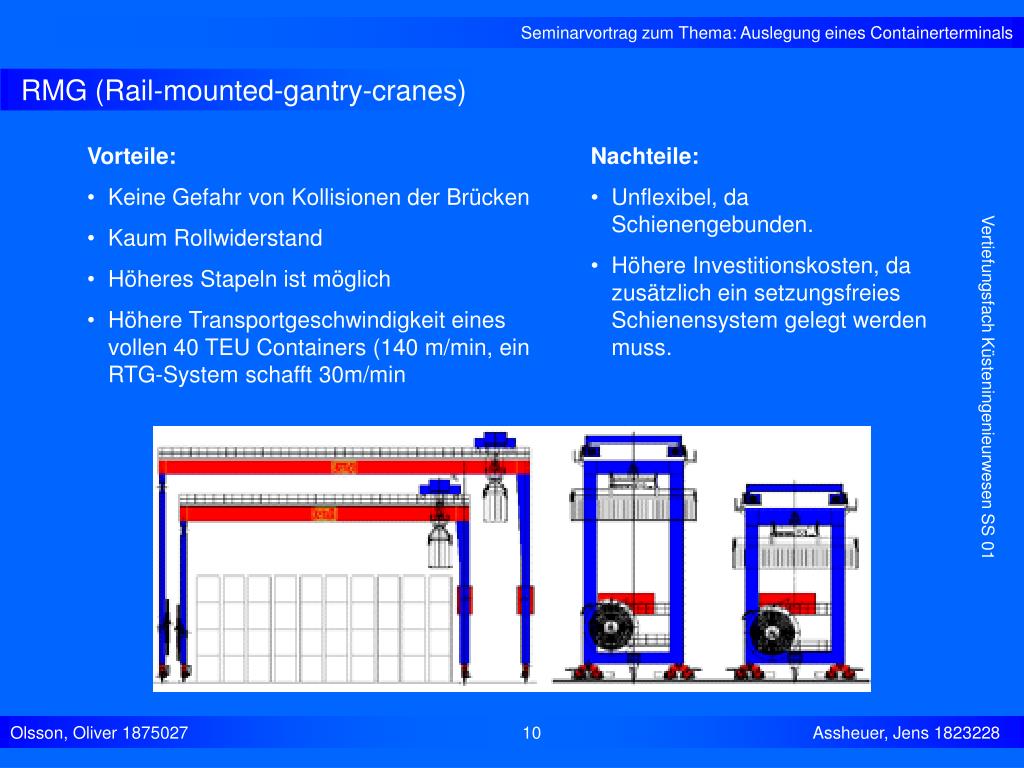

  10. Seminarvortrag zum Thema: Auslegung eines Containerterminals RMG (Rail-mounted-gantry-cranes) • Vorteile: • Keine Gefahr von Kollisionen der Brücken • Kaum Rollwiderstand • Höheres Stapeln ist möglich • Höhere Transportgeschwindigkeit eines vollen 40 TEU Containers (140 m/min, ein RTG-System schafft 30m/min • Nachteile: • Unflexibel, da Schienengebunden. • Höhere Investitionskosten, da zusätzlich ein setzungsfreies Schienensystem gelegt werden muss. Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 10 Assheuer, Jens 1823228

  11. Seminarvortrag zum Thema: Auslegung eines Containerterminals Containerlager • Reihenlagerung • Blocklagerung • Kühlcontainer Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 11 Assheuer, Jens 1823228

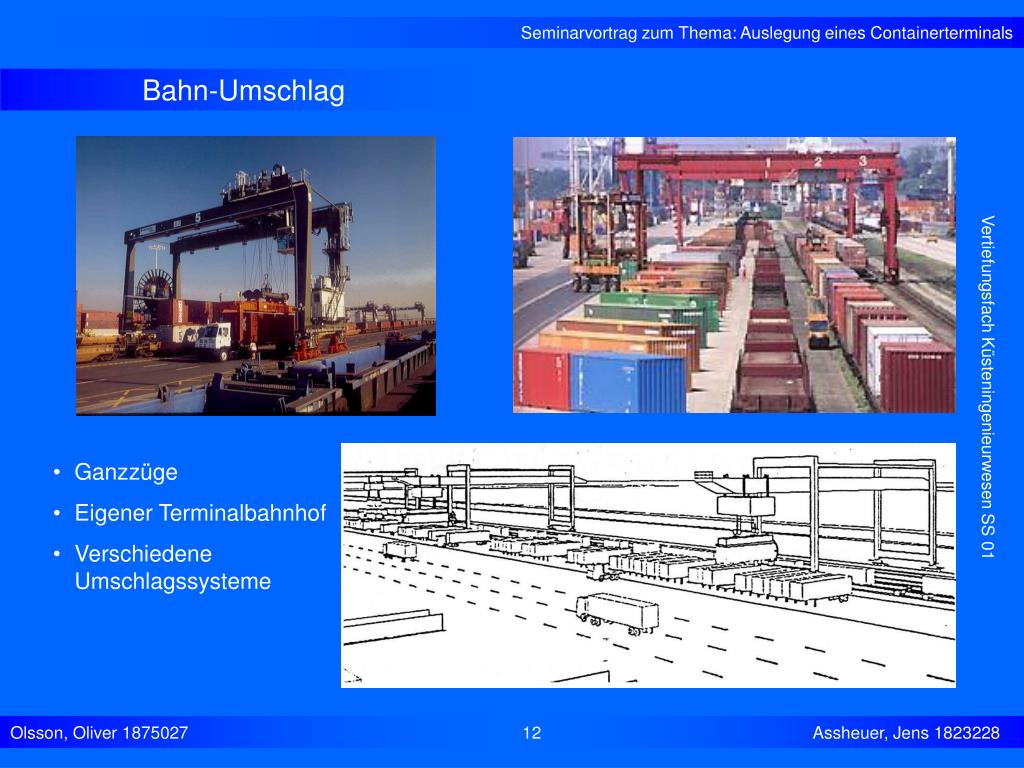

  12. Seminarvortrag zum Thema: Auslegung eines Containerterminals Bahn-Umschlag Vertiefungsfach Küsteningenieurwesen SS 01 • Ganzzüge • Eigener Terminalbahnhof • Verschiedene Umschlagssysteme Olsson, Oliver 1875027 12 Assheuer, Jens 1823228

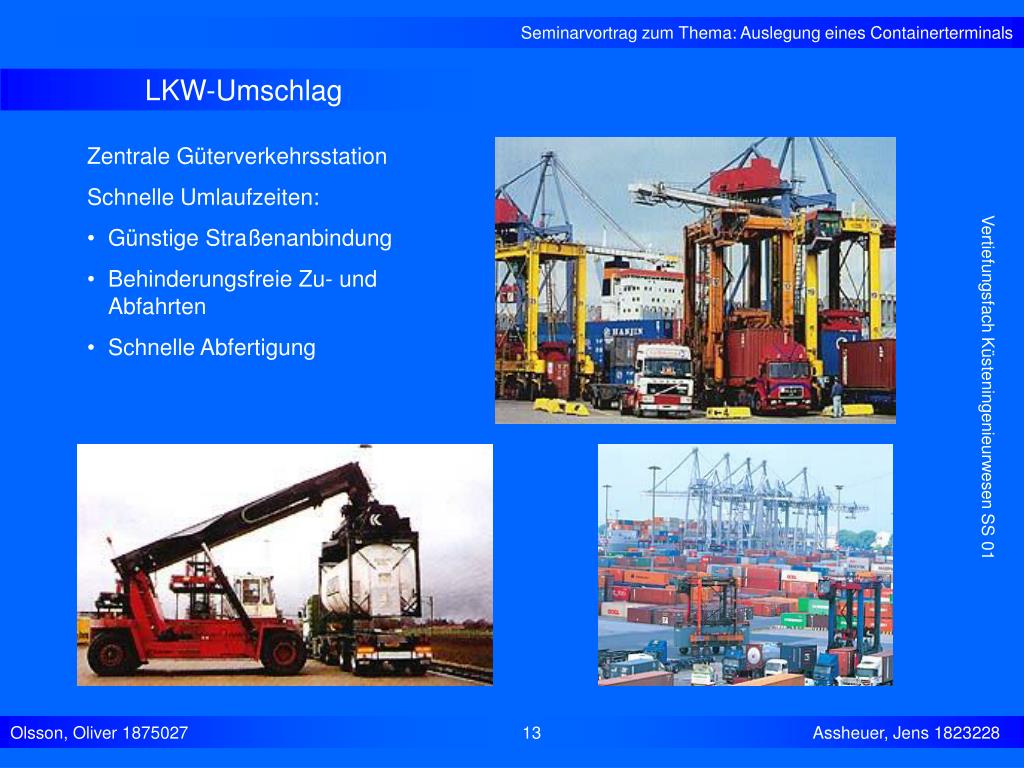

  13. Seminarvortrag zum Thema: Auslegung eines Containerterminals LKW-Umschlag • Zentrale Güterverkehrsstation • Schnelle Umlaufzeiten: • Günstige Straßenanbindung • Behinderungsfreie Zu- und Abfahrten • Schnelle Abfertigung Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 13 Assheuer, Jens 1823228

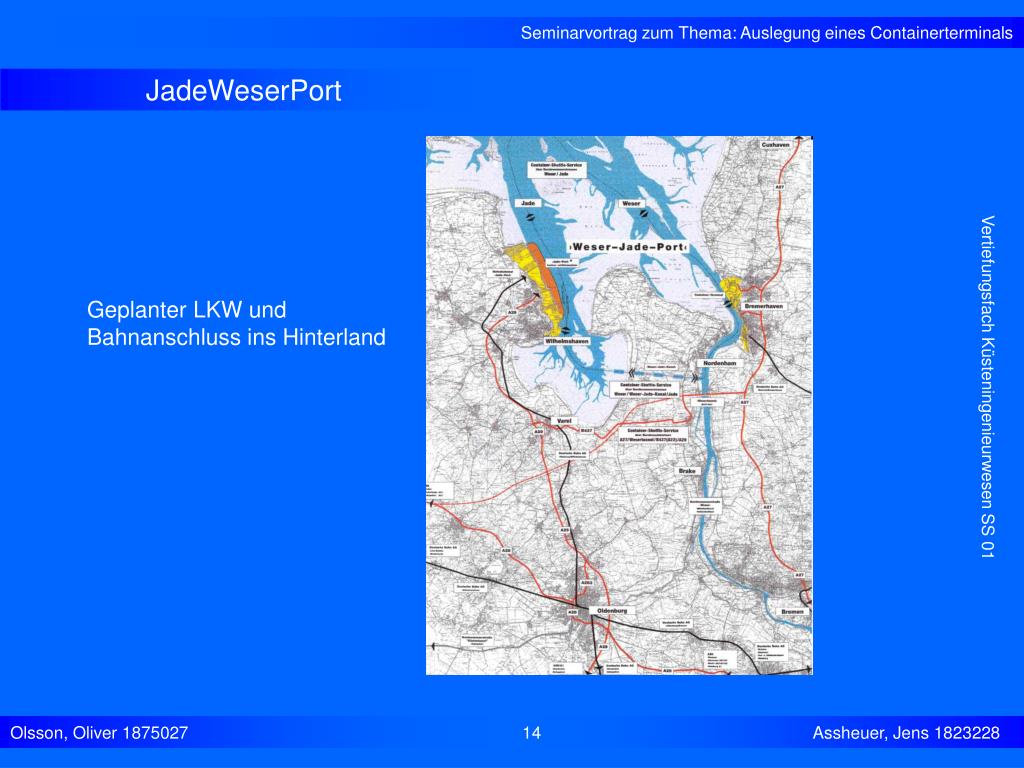

  14. Seminarvortrag zum Thema: Auslegung eines Containerterminals JadeWeserPort Geplanter LKW und Bahnanschluss ins Hinterland Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 14 Assheuer, Jens 1823228

  15. Seminarvortrag zum Thema: Auslegung eines Containerterminals Dienstleistungen und Logistik • Containerreparatur und Reinigung • Packhallen • Off-Dock-Depot • Sonderflächen für Übermaßcontainer, beschädigte Container, Gefahrgut- und Tankcontainer • Wartungsdienste: Werkstatt, Tankstelle, Waschplätze • EDV gestützte Steuerung und Koordinierung • Zentrallager mit angeschlossener Distributionsabteilung Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 15 Assheuer, Jens 1823228

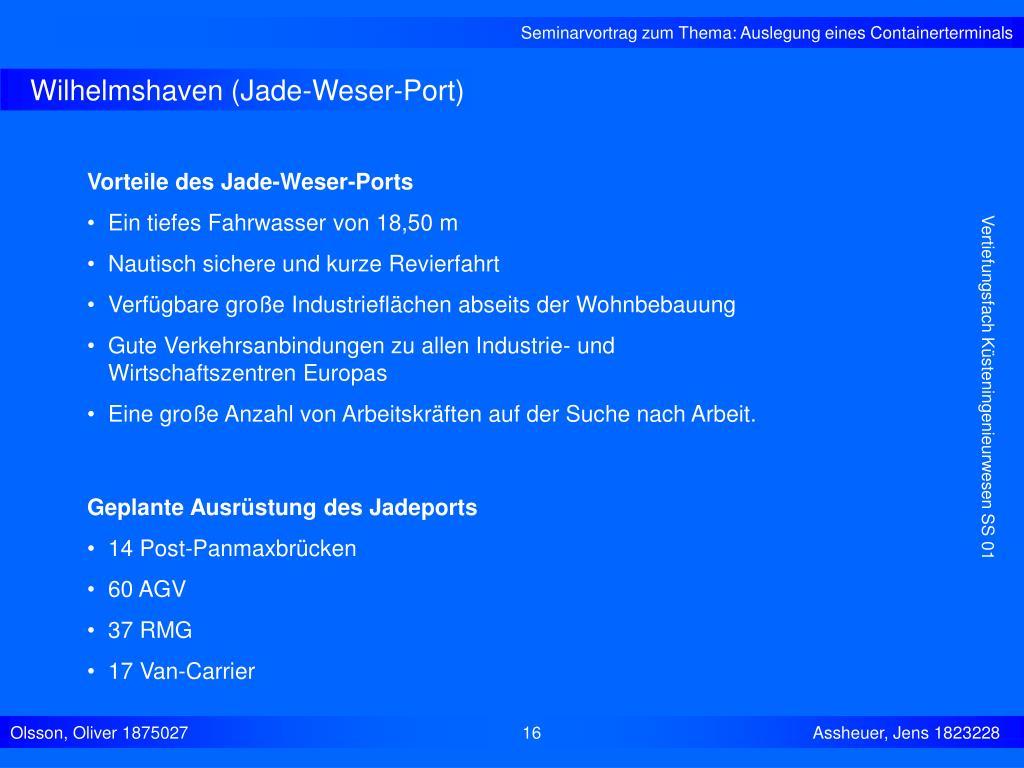

  16. Seminarvortrag zum Thema: Auslegung eines Containerterminals Wilhelmshaven (Jade-Weser-Port) • Vorteile des Jade-Weser-Ports • Ein tiefes Fahrwasser von 18,50 m • Nautisch sichere und kurze Revierfahrt • Verfügbare große Industrieflächen abseits der Wohnbebauung • Gute Verkehrsanbindungen zu allen Industrie- und Wirtschaftszentren Europas • Eine große Anzahl von Arbeitskräften auf der Suche nach Arbeit. Vertiefungsfach Küsteningenieurwesen SS 01 • Geplante Ausrüstung des Jadeports • 14 Post-Panmaxbrücken • 60 AGV • 37 RMG • 17 Van-Carrier Olsson, Oliver 1875027 16 Assheuer, Jens 1823228

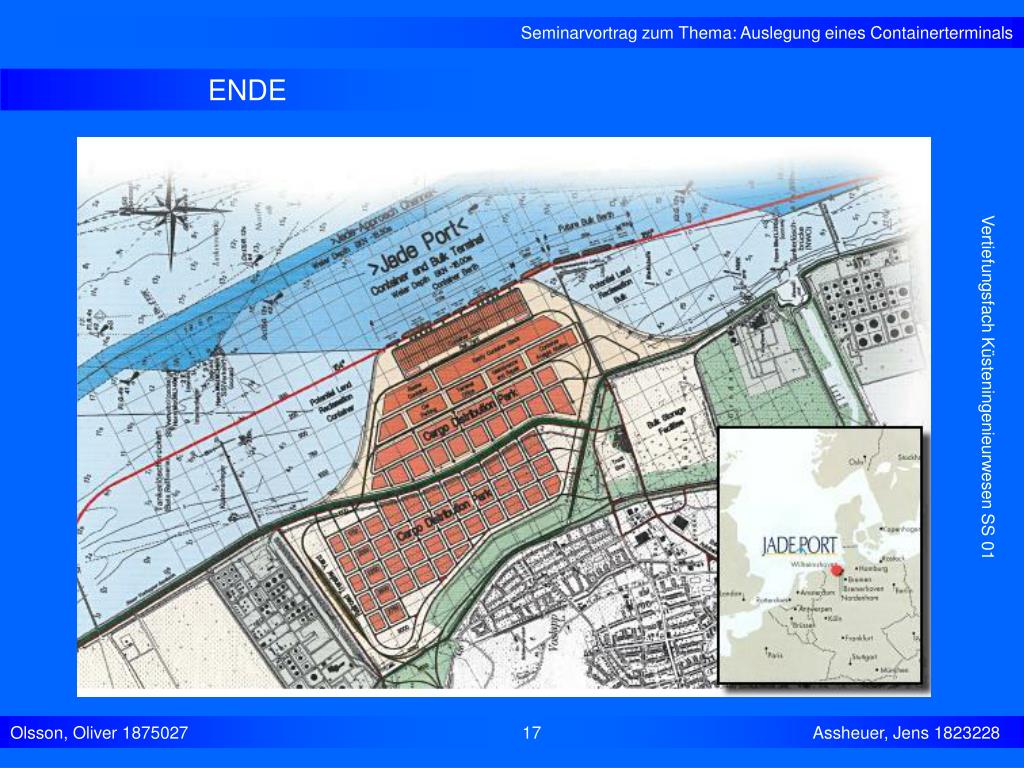

  17. Seminarvortrag zum Thema: Auslegung eines Containerterminals ENDE Vertiefungsfach Küsteningenieurwesen SS 01 Olsson, Oliver 1875027 17 Assheuer, Jens 1823228
