  1. 第五部分:设计电路

  2. 一、正常电路: 1、 某机要室大门是由电动机控制的,钥匙(电路开关)分别由两名工作人员保管,单把钥匙无法打开。图中符合要求的电路是

  3. 爸爸 妈妈 2、小明和父母三想采用投票的方式决定假期是否外出旅游,如果父母中至少一人同意,同时小明也要去的话,他们就决定去旅游。为此,小明用三只开关、两节干电池和一个小灯泡制作了一只投票机,三人各自控制一只开关(闭合表示同意,断开表示不同意),表决后只要灯亮就决定去旅游。请按上述要求在右边虚线框内设计此投票机的电路(请在开关旁注明控制的人)。 一、正常电路: 小明

  4. 爸爸 妈妈 一个用电器,多个开关 一、正常电路: 小明 特点:

  5. 3、去年暑假小科同学去外地旅游时发现两个现象:(1)在公交车上,她发现在后门的两侧扶手上,各装有一个按钮(如图所示,相当于一个开关),想要下车的乘客只要按下任何个按钮,装在驾驶台上的电铃都会发声,提醒司机有乘客需要下车;(2)火车的车厢后面有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中的指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,如图所示,提醒旅客两间厕所内都有人。这里面的电路是怎样设计的?请你帮小科把答题卷图中的各元件符号连接成符合要求的电路图。3、去年暑假小科同学去外地旅游时发现两个现象:(1)在公交车上,她发现在后门的两侧扶手上,各装有一个按钮(如图所示,相当于一个开关),想要下车的乘客只要按下任何个按钮,装在驾驶台上的电铃都会发声,提醒司机有乘客需要下车;(2)火车的车厢后面有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中的指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,如图所示,提醒旅客两间厕所内都有人。这里面的电路是怎样设计的?请你帮小科把答题卷图中的各元件符号连接成符合要求的电路图。

  6. 5、某医院要安装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法。5、某医院要安装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法。 分解为三个步

  7. 4、某医院要安装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法。4、某医院要安装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法。 分解为三个步

  8. 4、某医院要安装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法。4、某医院要安装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法。 分解为三个步

  9. 4、某医院要安装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法。4、某医院要安装一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法。 分解为三个步

  10. S 二、局部短路电路: L1 L2

  11. 例二、小轿车上都装有一个用来提醒司机是否关好车门的指示灯.四个车门中只要有一个门没关好(相当于一个开关断开),该指示灯就会发光。请你设计路符合要求的电路:例二、小轿车上都装有一个用来提醒司机是否关好车门的指示灯.四个车门中只要有一个门没关好(相当于一个开关断开),该指示灯就会发光。请你设计路符合要求的电路:

  12. L1 L2 L3 3、小明利用3盏灯、2个开关、电源和若干导线,设计了一个电路。此电路同时满足以下条件: ①只闭合S1,只有L3工作; ②只闭合S2,只有L1工作; ③同时闭合S1、S2,L1、L2、L3同时工作,若其中一盏灯不工作,其余两盏依然工作; ④同时断开S1、S2,L1、L2、L3同时工作,若其中一盏灯不工作,其余两盏都不工作。 请你在上面的框中画出相应的电路。

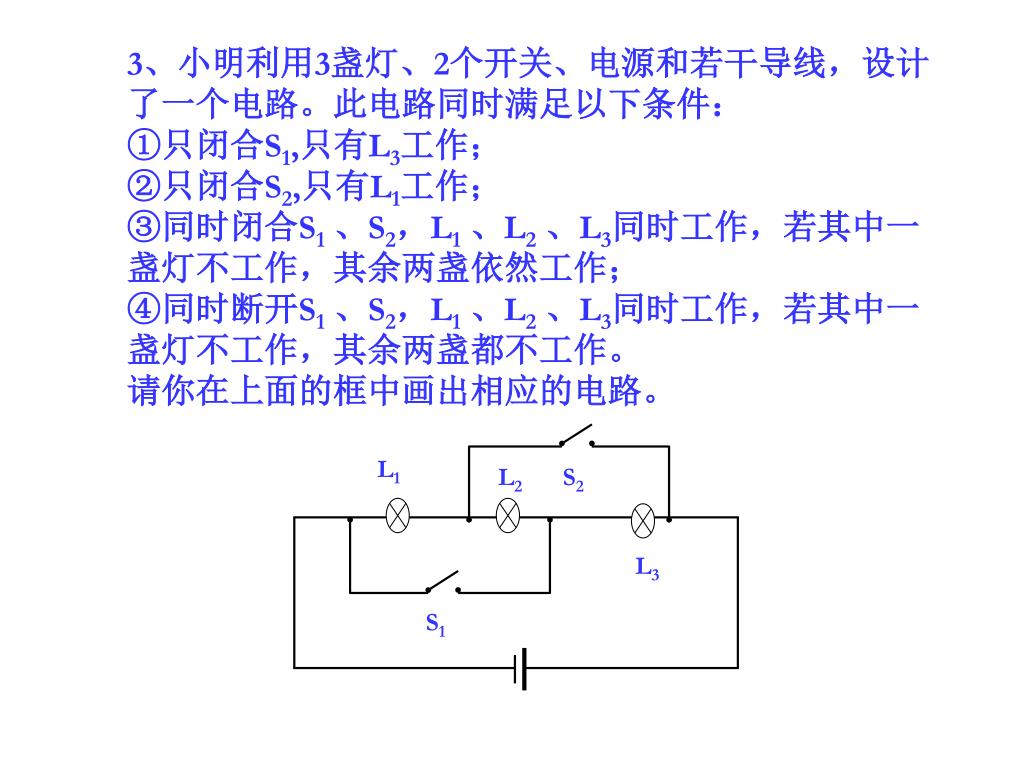

  13. S2 S1 3、小明利用3盏灯、2个开关、电源和若干导线,设计了一个电路。此电路同时满足以下条件: ①只闭合S1,只有L3工作; ②只闭合S2,只有L1工作; ③同时闭合S1、S2,L1、L2、L3同时工作,若其中一盏灯不工作,其余两盏依然工作; ④同时断开S1、S2,L1、L2、L3同时工作,若其中一盏灯不工作,其余两盏都不工作。 请你在上面的框中画出相应的电路。 L1 L2 L3

  14. 三、带有滑动变阻器的电路:

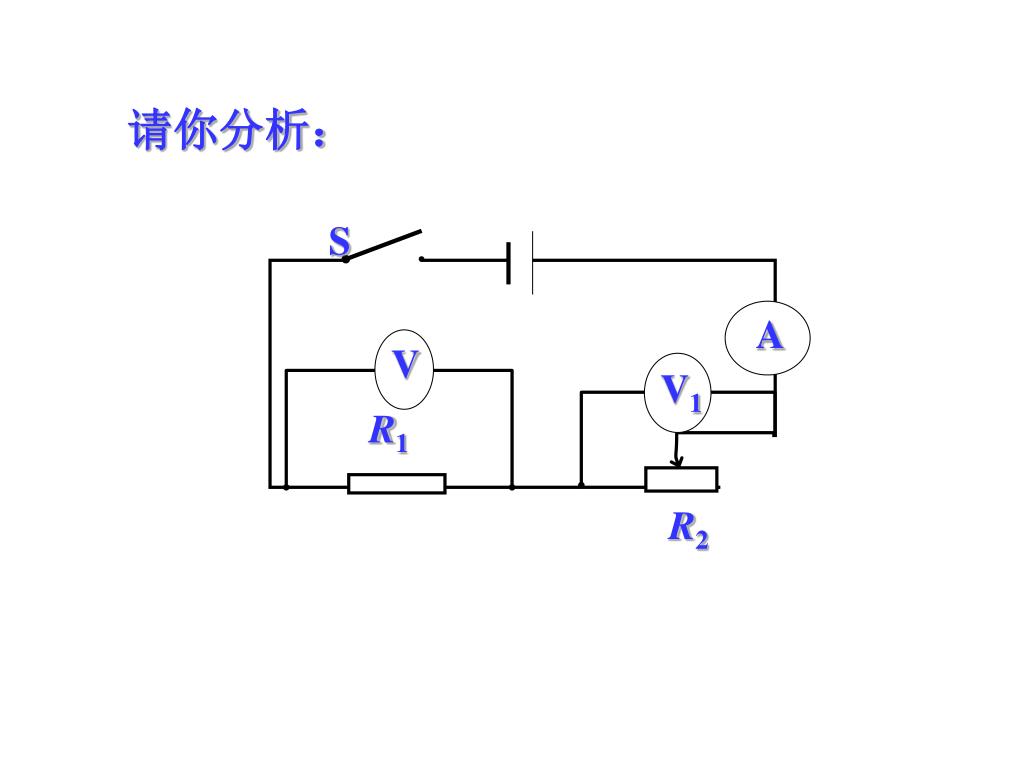

  15. V1 V A 请你分析: S R1 R2

  16. 三、带有滑动变阻器的电路: 例三、(07年青岛)给你滑动变阻器,弹簧、电流表、开关、定值电阻筒各一只,导线若干,金属片,电源。请设计一个能通过电流表示数来比较物体所受重力大小的装置。(要求物体越重电流表示数越大) G R1 A R2 弹簧 S

  17. 三、带有滑动变阻器的电路: 例三、(07年青岛)给你滑动变阻器,弹簧、电流表、开关、定值电阻筒各一只,导线若干,金属片,电源。请设计一个能通过电流表示数来比较物体所受重力大小的装置。(要求物体越重电流表示数越大) G R1 A R2 弹簧 S

  18. 三、带有滑动变阻器的电路: 1、给你硬质弹簧、滑动变阻器、定值电阻、电流表、电源各一个设计能够测量拉力大小的拉力计。(要求:拉力越大,电流表的示数越大) 如何通过移动滑片使流过电流表的电流增大

  19. S 三、带有滑动变阻器的电路: 1、给你硬质弹簧、滑动变阻器、定值电阻、电流表、电源各一个设计能够测量拉力大小的拉力计。(要求:拉力越大,电流表的示数越大)

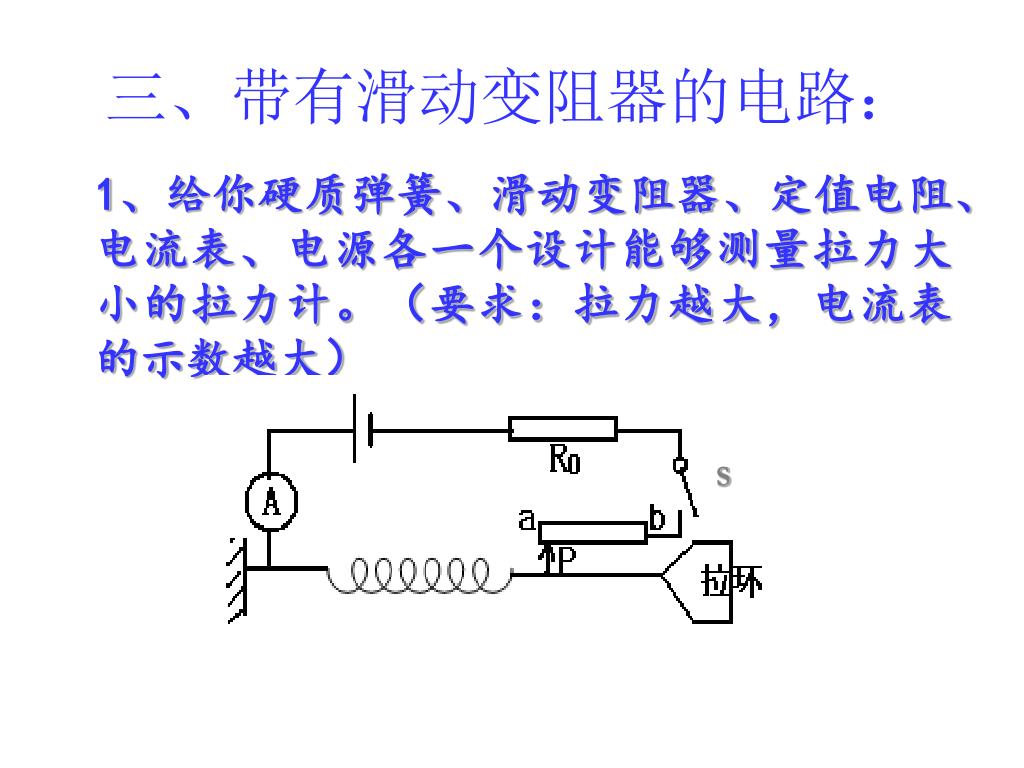

  20. 三、带有滑动变阻器的电路: 1、给你硬质弹簧、滑动变阻器、定值电阻、电流表、电源各一个设计能够测量拉力大小的拉力计。(要求:拉力越大,电流表的示数越大) S

  21. 四、带有单刀多掷开关的电路

  22. 1、家用饮水机是一种常见的加热电器,其中R1是加热电阻,R2是限流电阻,S是温控开关。当S接a时,加热电阻R1被接入电路,饮水机正常工作,将水迅速加热。当水温达到一定温度时,开关S自动切换到b,饮水机处于保温状态。请按上述要求在图中完成你所设计的家用饮水机的电路图.1、家用饮水机是一种常见的加热电器,其中R1是加热电阻,R2是限流电阻,S是温控开关。当S接a时,加热电阻R1被接入电路,饮水机正常工作,将水迅速加热。当水温达到一定温度时,开关S自动切换到b,饮水机处于保温状态。请按上述要求在图中完成你所设计的家用饮水机的电路图.

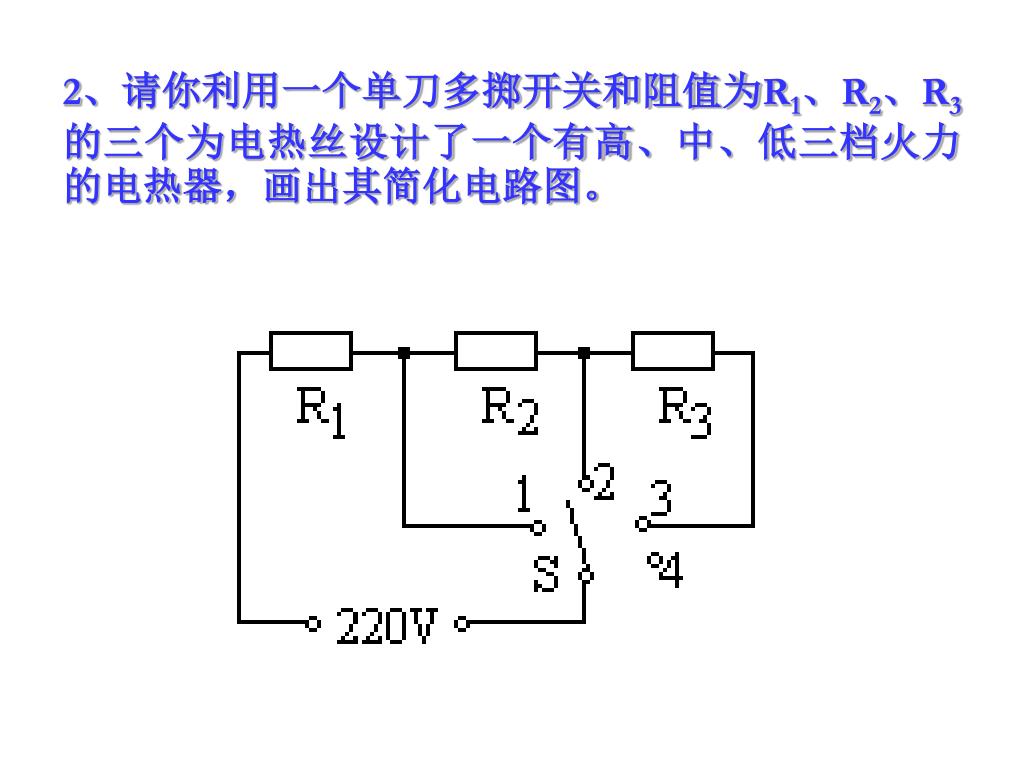

  23. 2、请你利用一个单刀多掷开关和阻值为R1、R2、R3的三个为电热丝设计了一个有高、中、低三档火力的电热器,画出其简化电路图。2、请你利用一个单刀多掷开关和阻值为R1、R2、R3的三个为电热丝设计了一个有高、中、低三档火力的电热器,画出其简化电路图。

  24. 利用两个单刀双掷开关设计一个改进地下通道照明电路利用两个单刀双掷开关设计一个改进地下通道照明电路 海06-34.为节约用电,小强利用两个单刀双掷开关设计了一个改进地下通道照明电路的方案:每晚7:00至11:00将两盏灯并联后接在电源上;晚11:00至次日早6:00将两盏灯串联后接在同一电源上。请将图30的电路补充完整,使两个单刀双掷开关同时接左侧或同时接右侧时,实现上述两种连接方式的切换。 S1 电源 左 右 L2 S2 L1 图30
