BAXALL PY1000 监控基础服务平台

1. BAXALL PY1000监控基础服务平台 综 合 介 绍

2. 目录 PY1000系统概述 PY1000平台特点 PY1000平台优势 PY1000是一个新型监控基础服务平台 PY1000平台基本应用功能模块 PY1000是银行专业化监控平台 PY1000是银行智能化监控平台 PY1000平台兼容设备列表

3. PY1000监控基础服务平台概述 PY1000监控基础服务平台 (Monitor Base Service Platform) 是一套设备无关的联网监控软件系统。 • PY1000监控软件是针对当前监控系统数字化、网络化、智能化发展形势及技术的发展，最新开发成的一套先进的通用的智能化的监控管理平台软件。 • PY1000监控软件集成了图像监控、防盗报警、门禁考勤等智能化管理及监控功能，它能够通过驱动程序或接口程序连接不同厂商的各种硬件设备，并使其在一个平台上协同管理和工作。 • PY1000监控软件允许用户进行各种数据点的配置和界面的组态设计来创建各种面向用户的智能化管理应用软件。通过强大的后台数据库满足各种用户需求。 • PY1000软件采用了标准化、网络化、开放式、分布式、模块化的体系结构，具有高度的可靠性和安全性，很强的可伸缩性和扩展性，易于维护，升级和扩展非常方便灵活。 • PY1000监控软件应用的领域从传统的DVR、安防监控领域，到智能建筑集中管理、楼宇控制、机房监控，再到行业智能化解决方案乃至城市智能化系统应用，是国际领先的智能化综合平台软件。

4. 支持多级大型网络拓扑结构，可根据实际情况组建监控系统。支持多级大型网络拓扑结构，可根据实际情况组建监控系统。 • 允许监控中心系统根据实际需要设置:管理服务器、媒体服务器、WEB服务器等应用服务器，以提高整个系统的稳定性及性能。 • 软件平台采用国际及行业最新技术标准构建、模块化设计， 软件集成了多个监控应用子系统，如图像监控系统、机房设备监控系统、门禁管理系统，可根据不同的应用场合灵活选择不同的应用子系统组合。 • 软件平台所有对外的功能都通过Web Service国际标准的接口来实现．可方便的实现与不同厂商的图像监控系统互连互通，还可以与其他专业系统互连互通，实现各个系统之间的图像、数据的共享。 • 软件平台可以通过监控中心对所辖前端监控点进行远程管理、维护，前端监控点配置数据与中心数据库同步；预留二次开发的接口，可以满足用户更深层次的功能需求。 PY1000监控平台特点

5. 彻底的集成，系统的设备无关性： • 全功能的集成，人工智能和行为分析的优势： • 全界面的集成： • 全厂商支持： PY1000监控平台特点 集成软件平台真正实现平台化，和设备无关性，设备采用驱动方式驱动使用，实现新设备的无限增加，使平台不再局限于某些设备上。 运行在一台电脑上的一套软件就可以管理视频、报警、对讲、远程布撤防、自动跟踪和定位、远程控制、GIS等功能。 软件还增加了人工智能和行为分析功能，人工智能是指软件可以结合系统中的各种信号和时间、方位等属性，进行人工智能分析，得出某种事件发生的概率，在大于某种概率的情况发生事件报警。 行为分析是现在新兴的一种根据视频数据，进视频中的人、物及其行为进行分析的一种功能，主要包括人员徘徊、物品遗留、纸张张贴、人流统计、人脸抓拍等，在发生以上情况时可以产生报警。 一种界面下实现对所有子系统的集成管理，不需要了解多种操作方式,提高系统易用性和降低培训成本。 得到各子系统主流硬件软件厂商支持，厂商提供开发包、通讯协议等底层硬件接口，每种子系统可以集成不同品牌同种设备。 成为真正的第三方软件，方便和指导集成商灵活选型。

6. 不限监控类型和压缩技术： • 全网络支持 • 流媒体转发服务器软件支持集群使用 • 灵活的功能扩展 PY1000监控平台特点 比如在图象监控中，支持PC架构DVR、嵌入式DVR、视频服务器、网络摄象机等多种智能图象支持； 图象压缩采用的格式不限，可以是MPEG1、MPEG2、MPEG4、H.264和MJPEG。 支持所有控制层网络：RS485、LON、CAN、RS232、RS422； 支持各种通讯网络：MSTP、LAN、WAN、PETN、DDN、E1、ISDN； 支持通过流媒体下载功能，能把远程数据快速下载到本地，实现边下载边播放功能。 对大型联网系统负载分配起到均衡的作用，起到视频数据到中心实现多级转发，保证有限带宽下的视频浏览可靠稳定，并通过访问权限优先管理模式，提高了系统的性能与稳定性。 可扩展更多的功能，接入更多的设备等；符合系统集成统一规划、分步实施建设原则；保证软件投入能得到长久的回报，方便系统功能扩展。

7. 灵活的系统架构： • 完善的系统漏洞和病毒防护： • 允许集成商设计自己的应用软件： • 易于接受的拥有成本： PY1000监控平台特点 采用C/S、B/S混合架构，包括专用的服务器、联网监控中心、分控中心、WEB服务器等软件组成。 实施软件分层处理防止软件漏洞，利用软件开发优势进行计算机端口限制，减少黑客及病毒入侵途径。 支持HMI界面设计（含二维和扩展三维界面设计）和组态； 支持二次开发（专用接口、专用功能、专用模板、专用控件、辅助专家决策系统等） 使得集成商可以利用该平台获得增值的利润，并向最终客户提供比厂商更优质的个性化服务。 • 包括平台、接口和实施费用，省去原子系统软件可以降低平台投入费用； • 由于集成能力提供，可以节省工作站和设备占地面积，降低相关费用。同时由于采用一个平台和一种风格界面，大大降低使用维护和培训成本。

8. 整个系统支持IP方式组网，各级间传输通道支持：LAN、WAN、 E1、 CDMA、GPRS、ADSL、ISDN、ATM、PSTN等方式； 前端监控系统中，设备间通讯支持RS485、工业以太网等现场总线； 可以按照实际运作的需要灵活划分VLAN，方便系统管理； 灵活的调整各节点的职能和监控管理范围。 PY1000监控平台优势——灵活的组网方式

9. PY1000监控平台支持双网双系统结构、双机集群容错软件大幅度提高了整个系统的稳定性、可靠性；PY1000监控平台支持双网双系统结构、双机集群容错软件大幅度提高了整个系统的稳定性、可靠性； PY1000监控平台具备看门狗和自诊断模块，时刻监视软件自身、前端设备、网络等运行状态，保证系统的正常运行； PY1000监控平台具备容错能力，对不符合流程的误操作，拒绝执行。 PY1000监控平台具备权限管理功能，所有的登录均需经过系统管理服务器的验证。对于系统数据库的访问必须通过应用服务器完成而不能直接访问数据库，保证数据库访问的安全性和防止恶意攻击。 PY1000监控平台局部的模块故障，不会影响整个系统的正常运行。 PY1000监控平台优势——超强的稳定性

10. PY1000监控平台所有操作的命令采用加密协议进行加密，解决系统安全性问题。PY1000监控平台所有操作的命令采用加密协议进行加密，解决系统安全性问题。 采用有效的防火墙策略，杜绝木马和病毒的攻击。 PY1000监控平台具备权限管理功能，所有的登录均需经过系统管理服务器的验证。对于系统数据库的访问必须通过应用服务器完成而不能直接访问数据库，保证数据库访问的安全性和防止恶意攻击。 PY1000监控平台优势——超强的安全性

11. PY1000监控平台优势——超强的开放性 PY1000监控管理平台具有标准的开放性体系，基于开放式的TCP/IP网络平台进行设计。采用标准化、网络化、免维护式的系统结构，具有高度的可靠性和安全性，同时符合ISO/OSI开放系统互联标准，支持多种网络协议，便于以后的系统扩容。 PY1000监控管理平台遵循规范的通用接口标准，使全系统的硬件环境、通信环境、软件环境、操作平台之间的相互制约和影响减至最小。能不断增加新的功能模块，以满足在监控应用与运行管理上不断发展的要求。 PY1000监控管理平台还为其它系统（大屏幕显示系统、视频会议等）提供标准图像接口，以利于其它系统调用及支持用户进一步开发应用软件。 PY1000监控管理平台提供开放式环境。能支持多种硬件平台；支持用户应用软件程序的开发，保证能和其他系统互联和集成一体，或者很方便的实现与其他系统间的接口。 PY1000监控管理平台所有硬件设备均以设备驱动的形式存在，实现应用和设备的完全隔离，理论上可实现硬件设备的无限接入。

12. 1 2 3 PY1000监控平台的界面友好、互动性强、全中文界面，操作简单，图像监控时只需简单的鼠标点击、拖拉即可； 系统提供便捷的组态工具、数据库配置工具和界面组态工具，可方便、快捷的搭建适合监控场合需求的应用系统； 电子地图组态功能，系统提供的组件库可自由组合监控现场场景（如房屋、围墙、道路、树木、变电设备等），系统中所有的设备均可从组件库中直接拖入，且组件库中的资料与实际一致。 PY1000监控平台优势——便捷的使用

13. PY1000软件的主要功能 图像功能 录像管理 报警管理 报警联动 数字矩阵 网络浏览 设备巡检 远程控制 远程对讲 安防设备信息管理 门禁管理 地图管理 数据库管理 时钟同步 权限管理 安全管理 方案管理 远程管理 远程维护 行为分析 人工智能

14. 监控终端 （PY1000-P） 告警监控应用系统软件 （ PY1000 -E） 环境监控应用系统软件 （ PY1000-A） 集中存储服务器软件 （ PY1000 -CS） 流数据转发服务器软件 （ PY1000 -MRS） Web远程监控系统软件 （ PY1000- WEB） PY1000软件平台组成

15. 设备驱动是各种监控设备和系统发生联系的唯一方式。设备驱动将硬件设备和系统隔离开来，实现可插拔式的硬件隔离。设备驱动是各种监控设备和系统发生联系的唯一方式。设备驱动将硬件设备和系统隔离开来，实现可插拔式的硬件隔离。 设备接入层: 核心平台层负责管理各种设备的访问，应用系统对设备的访问都由核心平台层来代理访问。同时，核心平台层还需要实现设备数据的网络传输，数据库的访问, 权限控制和应用系统间的联动等功能。 核心平台层: 应用层是用户可见的一个层次，它由用户角度上的各种应用子系统组成。用户无需关心具体的硬件设备的细节就可以很容易的得到所希望得到的功能。 应用逻辑层: 新型的监控基础服务平台 软件体系结构：由设备接入层、核心平台层和应用层三层结构组成。

16. 普 通 DVR应用 电视墙 控制应用 报 警 应 用 基于GIS地理 信息的应用 用户的其他应用 应用逻辑层 核心平台层 通信模块 日志服务 权限控制 设备录入 设备组态 联动功能 设备接入层 设备驱动 新型的监控基础服务平台

17. 配置 配置 服务器 配置 监控 终端1 监控 终端2 设备数据流 网络 HTML 配置 配置 流数据 服务器 配置终端 网络 设备数据流 集中存储 服务器 新型的监控基础服务平台

18. 新型的监控基础服务平台 终端如何访问设备

19. PY1000平台基本应用功能模块 图像系统 实施图像点播：能按照指定设备、指定通道进行图像的实时点播，支持点播图像的显示、缩放、抓拍和录像，支持多用户对同一图像资源的同时点播。宜支持基于GIS地图的图像点播。 历史图像的检索和回放：能按照指定设备、通道、时间、报警信息等要素检索历史图像资料并回放和下载；回放应支持正常播放、快速播放、慢速播放、逐帧进退、会面暂停、图像抓拍等；能支持回放图像的缩放显示。 视频切换：支持手动切换、定时切换、分组切换和报警切换等切换方式。 远程控制：能通过手动或自动操作，对前端设备的各种动作进行遥控；能设定控制的优先级，对级别高的用户请求应保证优先响应。提供对前端设备进行独占性控制的锁定及解锁功能，锁定和解锁方式可以设定。 语音功能：能支持监控中心之间的语音双向对讲功能；能支持监控点和监控中心之间语音双向对讲或语音广播功能。

20. PY1000平台基本应用功能模块

21. PY1000平台基本应用功能模块 报警管理 报警信息的接受和分发：能实时接收报警源发来的报警信息，根据报警处置预案将报警信息及时分发给相应用户终端或系统、设备。 报警联动：报警发生时能通过预设方式自动触发图像复核和/或声音复核设备进行报警复核，发送报警信息和预设的命令到相关警用业务系统，并触发相关报警联动装置，如灯光、铃声及记录设备等，也能支持在GIS地图上突出显示报警地点。 报警记录：管理平台收到来自前端设备的报警后，记录报警的详细信息，如报警源地址、报警源所属组织、报警级别、报警方式、报警类别、报警时间、出警时间、处境结果等。 报警设置：支持对报警分发规则、报警联动规则、报警处置预案等的设置。

22. PY1000平台基本应用功能模块

23. PY1000平台基本应用功能模块 环境系统 环境监控子系统是PY1000基础平台的一个应用系统，主要用于接收、显示监控点类型为数值量监视、数值量控制、开关量监视、开关量控制的数据，以及相应历史数据的查询。 包含以下几部分： 环境实况、历史记录、图表、系统配置和电子地图。

24. PY1000平台基本应用功能模块

25. PY1000平台基本应用功能模块 门禁系统 本系统设计为全天24小时实时采集处理。员工进出刷卡时，门禁考勤机负责进出人员权限校对、开锁、数据采集等，并实时将信息送到统计、查询管理系统。 系统功能： 1． 门禁与数据采集：上班（进门）时，有权进出该门的员工在门禁考勤机前出示自己的 员工卡后， 天 线上的绿色指示灯亮，门锁自动打开，门禁考勤机自动记录员工的姓名、部门、职务和出、入日期和时间等，并将所采集到的数据传送给主机。 2． 统计功能：统计系统将各门禁考勤机采集到的信息进行过滤处理，只保留每天考勤记录，然后按员工姓名、部门、日期进行统计。 3． 查询功能：各部门可根据需要随时在查询系统中查询本部门员工的考勤情况，并可随时打印出来。管理部门也可以根据需要，随时查询全公司各部门的出勤情况。同时也可以查询员工进入每门的详细记录。

26. PY1000平台基本应用功能模块

27. PY1000平台基本应用功能模块 电子地图与语音对讲 多种格式背景图支持(bmp、jpg、mapinfo矢量地图等，可扩展)；地图编辑功能；地图上可自由配置多种显示对象，如图像、告警指示、超连接、开关量状态显示、数值量状态显示等，可扩展；矢量地图操作(放大、缩小、漫游等)；地图单位的搜索和定位；环境监控数据的存储和查询功能；定时开关计划，可以设置计划定时批量的进行开关控制操作。 支持主意实时同步对讲；多路对讲的排队等待功能；对讲联动图像显示/实时告警等功能。

28. PY1000平台基本应用功能模块

29. PY1000平台基本应用功能模块

30. PY1000平台基本应用功能模块 流转发服务器 流数据服务器是PY1000平台得以在网络上运行的核心部件，可在各个监控终端之间传送设备数据流。 主要作用有： 驱动设备进行工作 在设备和终端之间，终端和终端之间转发数据流 并发处理，可最大同时支持1000路以上的数据流转发任务 权限认证、流量限制 多台流媒体服务器协同工作，均衡压力, 实现负载均衡功能级联功能，可以利用流媒体服务之间的级联进行多级转发多种网络协议支持，包括TCP、UDP、多播等

31. PY1000平台基本应用功能模块

32. PY1000平台基本应用功能模块 集中存储服务器 集中录像管理是基于PY1000-MRS流媒体软件，实现在中心集中录像功能，包括中心存储管理、录像备份管理和删除管理等。该软件可以适用不同厂商的产品，能充分利用客户现有的设备，避免设备的重复投资，目前主要用于解决银行监控系统中营业网点远程数字监控中心数据的存储问题。 基本功能如下： 中心集中录像库设置：在录像库框中，可设置需要备份的录像时间段和备份盘符，同时可以查看某路图像指定日期的录像内容； 实时录像备份设置：在集中录像框中，可实时备份远端DVR的录像文件到指定盘符； 录像备份完整性检查：在网络断等情况下出现的实时备份遗漏时间段的录像文件，系统可手动或自动文件下载备份，以保证录象资料完整； 录像删除管理：可以按时间、空间等删除策略自动或手动删除不要的或过期的录像文件； 支持协同告警功能：可以查询告警时间段，直接调出告警时产生的录象；查询方式灵活，可通过中心端、Web等。

33. PY1000平台基本应用功能模块

34. 金融保卫 日常管理系统 运钞车辆 管理系统 安防监控系统 远程对讲系统 GPS/GIS系统 机房监控系统 PY1000是银行监控专业化平台 PY1000监控服务平台

35. PY1000是银行监控专业化平台 设备维护管理系统 设备维护管理系统作业PY1000平台的一部份，主要是对系统中记录的设备进行故障申报、维修记录、维修统计查询的一种综合信息管理软件。主要功能有： 1、数据管理：同步配置中心数据、分类管理 2、职务设置 3、用户管理：用户维护、添加用户、我的资料 4、权限组：添加权限组、权限组管理 5、权限管理：用户权限设置 6、设备管理：设备添加、设备管理、设备信息编辑、设备状态设置 7、报表统计：设备报表统计、维修报表统计、数据分类对比统计图表。

36. PY1000是银行监控专业化平台

37. PY1000是银行监控专业化平台 独有的流缓存技术——解决专业报警延时困扰

38. PY1000是银行监控专业化平台 点钞机视频叠加系统 具体功能： • 功能描述：对点钞机的显示数进行采集，实时的叠加在金融界单位柜员制监视画面上，并随监控图像同时保存，通过回放录像查询，可清晰看到当时的点钞数量情况； • 适用范围广：所有使用点钞机及安装了视频监控的场所，叠加数字自动产生黑边，在任何背景画面上均可清晰显示; • 兼容性强：不受视频图像的前后端设备的限制；（不管现场安装的是任何品牌摄像机和录像机，本产品皆可把点钞机的点钞数量叠加到视频监控信号上。） 主要技术特点： • 针对性强：专门针对银行系统惯用的点钞机厂家开发对应的数据编码器，以提高系统的稳定性和可靠性。现已加入到本系统的点钞机厂家有：信达、长远，融和，古鳌、康艺、凯勋、欧立等； • 可靠性高：数据编码器跟主机之间是以蓝牙通讯或标准总线通讯方式连接，性能稳定； • 开放性：同一营业网点，可多种品牌点钞机并存。视频叠加器会自动分辨，以达到兼容叠加； • 操作简便：字符叠加的位置可灵活调节，无按键操作，调整完毕，视频叠加主机会自动记忆； • 安全可靠：有断电自动环通视频功能，视频叠加主机断电后也不影响原始视频录像。 • 操作简便：字符叠加的位置可灵活调节，无按键操作，调整完毕，视频叠加主机会自动记忆。

39. PY1000是银行监控专业化平台 点钞机视频叠加

40. PY1000是银行监控专业化平台 运钞车定位告警系统 GPS服务器主要完成对运钞车的定位和监控，我们设计通过GIS地理信息系统对运钞车的位置进行定位和管理，网络采用移动的GPRS进行传输，并在运钞车上安装发送装置，在监控中心的GPS服务器串口接入GPRS接收器。 GIS地图管理主要是全区域范围内的图层管理、摄像机、报警点、运钞车数量、地图操作、导航、编辑等功能，全面实现基于辖区地理信息平台上的应用，其功能包括： • 第三方GIS地图的显示和操作（如mapinfo等）； • 实时监控功能：基于管辖区域范围的监控点的实时图像的显示和控制，实现监控场景的自定义，可以实现预定场景的调用、修改、删除等； • 敏感区域的标注管理：对于重要监控点可以实施标注管理，软件可以自动切换到这些点，并进行分组管理； • 智能查询：提供自定义查询、模糊查询、高级查询等模式，自动显示相关查询结果，可以直观地获取所有前端网点和重要场所的信息，实现动态查询功能； • 地图对象搜索和快速定位； • 矢量地图和非矢量地图的无缝集成； • 在GIS地图上可以实现防御层的管理，图层圈选上电视墙以及在监控中心服务器的实时显示，实现实战指挥系统的功能； • 支持图层上报警联动到实际位置的自动定义功能； • 层图在一定范围内的放大后出现摄像头图标，可以配置至少32个以上的预置点。

41. PY1000是银行监控专业化平台 异地守库 在地市分行或者省行监控中心对支行金库进行远程管理，主要包括远程各类设备参数设置、视频管理、指纹门禁管理、对讲管理、远程布撤防管理（报警主机）、远程照明控制、UPS管理、报警联动管理等。 通过完整的出入库流程规范作业，并实现监控中心远程认证、远程开门，具备反胁迫告警功能，降低风险，降低管理成本。

42. PY1000是银行监控专业化平台 异地守库

43. PY1000是银行智能化监控平台 人工智能系统 在软件平台开发部署核心的人工智能分析系统，在金融行业ATM、自助银行防护方面以行为分析技术、人脸识别、语音识别的前沿技术嵌入为基础，根据行业需求变换构建智能事件模型，并在此基础上完成可用于实战的专家预案系统，将是智能化运用的体现，当然，还可以根据银行保卫工作日常管理规则建立多种不同的可执行的系统工作模式，来减少值班人员的工作压力和提高安保系统的工作效率。 平台嵌入行为分析的核心算法，行为分析部署在监控中心，任何监控平台内的图像都可以被平台加载算法利用，可以节省平台造价和有效资源利用率。 根据平台内任何事件信息的虚拟属性，加载逻辑算法，建立事件判断模型。 可以根据银行保卫管理规则，建立标准化专家库模型。 人工智能系统跨子系统跨终端的联动和数据共享，可以和平台中的自动电话模块、短信模块，邮件系统及平台中任何管理终端信息互通，该管理系统中任何数据信息都可以通过用户指定的方式传递给指定的用户。

44. PY1000是银行智能化监控平台

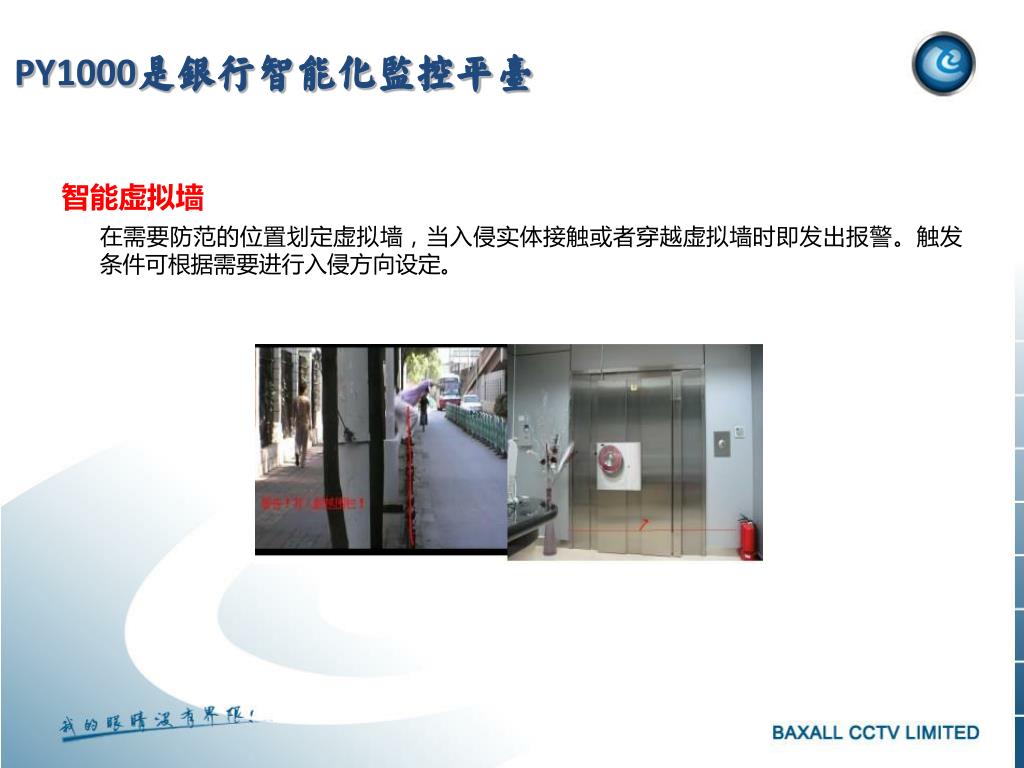

45. PY1000是银行智能化监控平台 智能虚拟墙 在需要防范的位置划定虚拟墙，当入侵实体接触或者穿越虚拟墙时即发出报警。触发条件可根据需要进行入侵方向设定。

46. PY1000是银行智能化监控平台 财产保护 将需要重点保护防范的物体进行划定，如果该物体被移走，即发出报警信号，并自动记录物体移走、失窃过程。

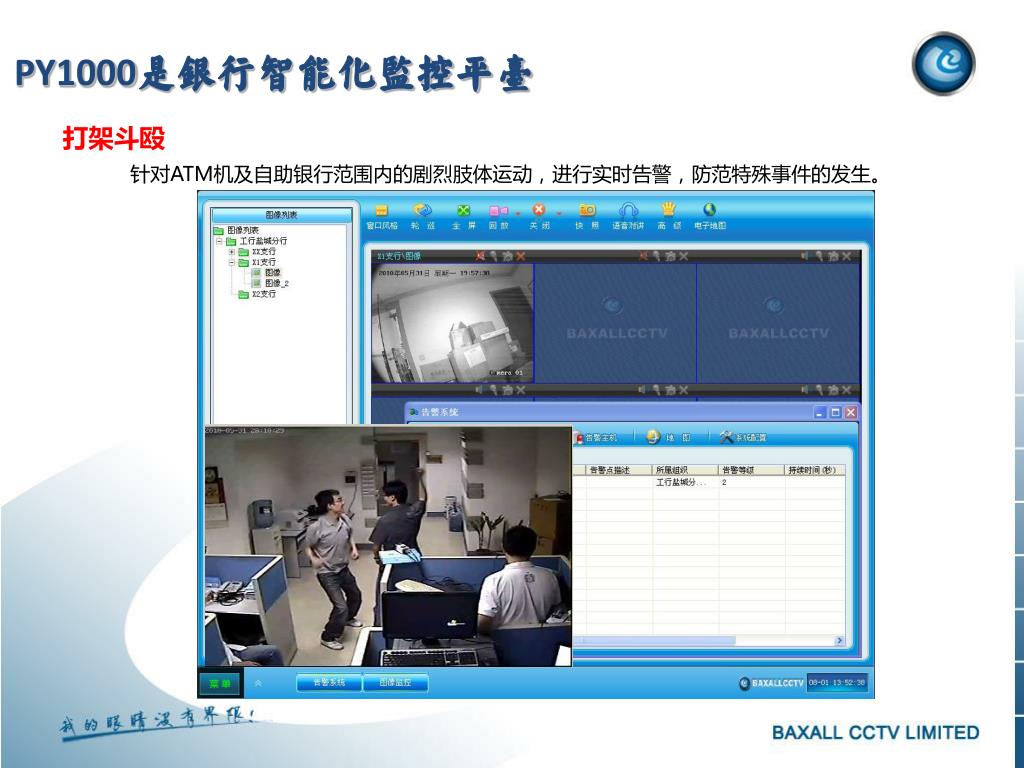

47. PY1000是银行智能化监控平台 打架斗殴 针对ATM机及自助银行范围内的剧烈肢体运动，进行实时告警，防范特殊事件的发生。

48. PY1000是银行智能化监控平台 周界和目标跟踪、徘徊逗留 1、对设防区域设定周界，对闯入区域的行为提供报警信息； 2、对进入划定区域内的物体进行目标物跟踪，根据逗留时间、方向等限制条件触发报警。

49. PY1000是银行智能化监控平台 遗留物检测 对监控区域内突然出现的遗留物体发出报警信号。

50. 智能视频分析算法功能模块 人脸定位和抓拍 对视频区域内出现的人员进行脸部识别、定位和抓拍。
