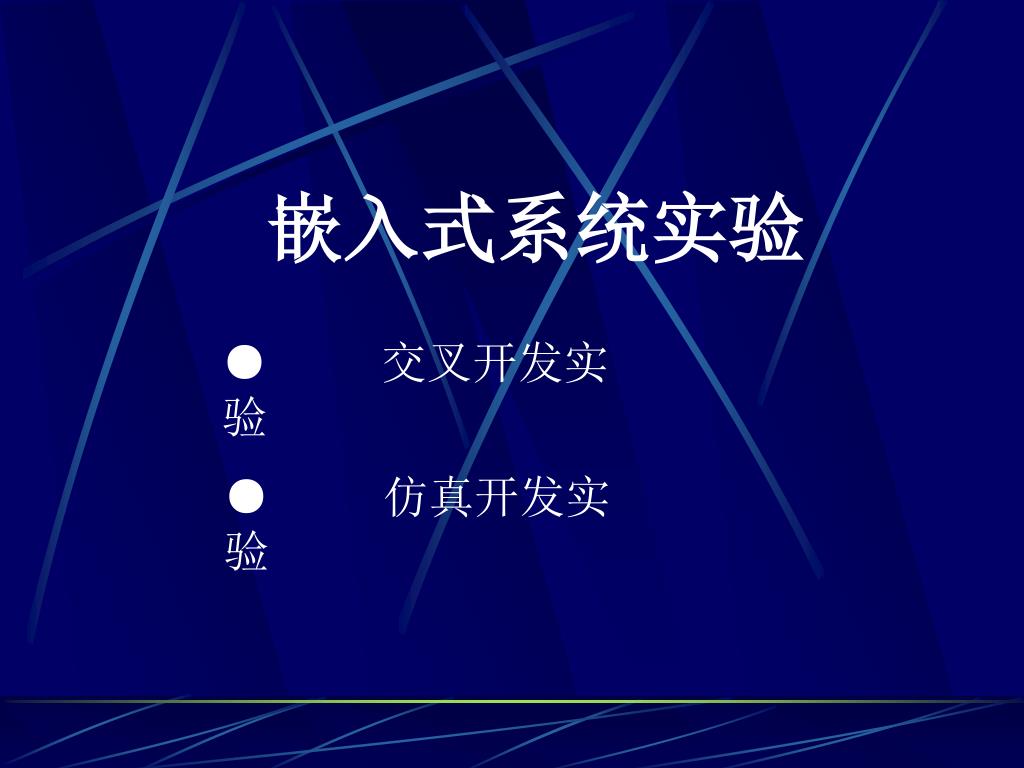

  1. 嵌入式系统实验 ● 交叉开发实验 ● 仿真开发实验

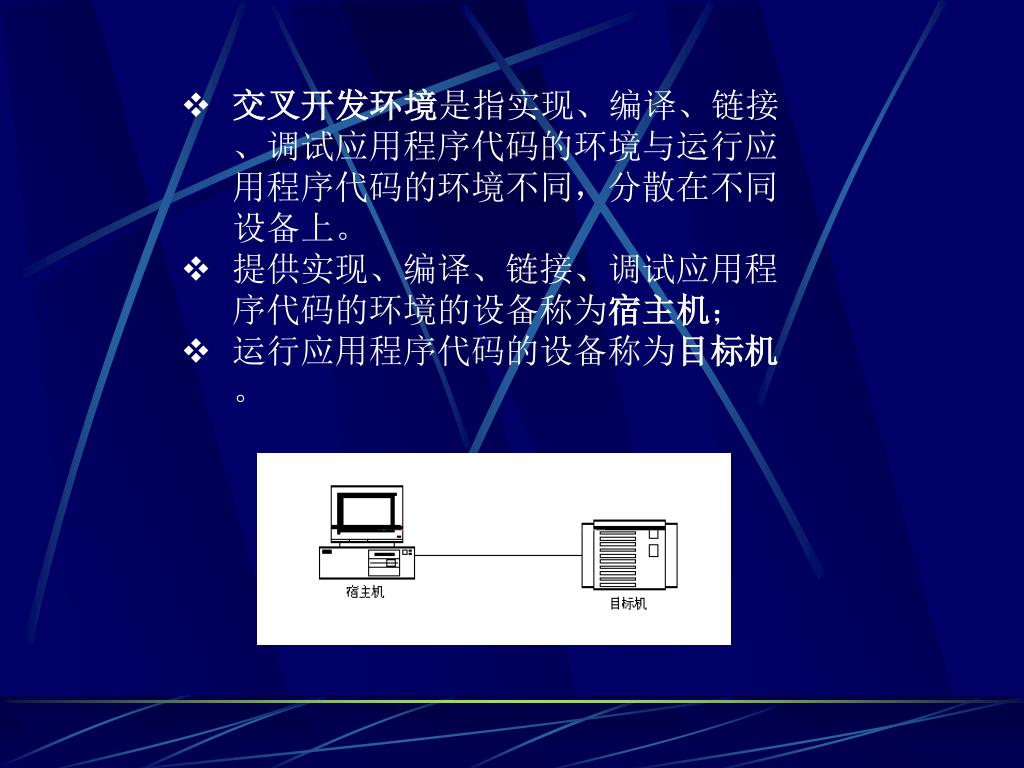

  2. 交叉开发环境是指实现、编译、链接、调试应用程序代码的环境与运行应用程序代码的环境不同，分散在不同设备上。交叉开发环境是指实现、编译、链接、调试应用程序代码的环境与运行应用程序代码的环境不同，分散在不同设备上。 • 提供实现、编译、链接、调试应用程序代码的环境的设备称为宿主机； • 运行应用程序代码的设备称为目标机。

  3. 本实验中宿主机和目标机的硬件连接

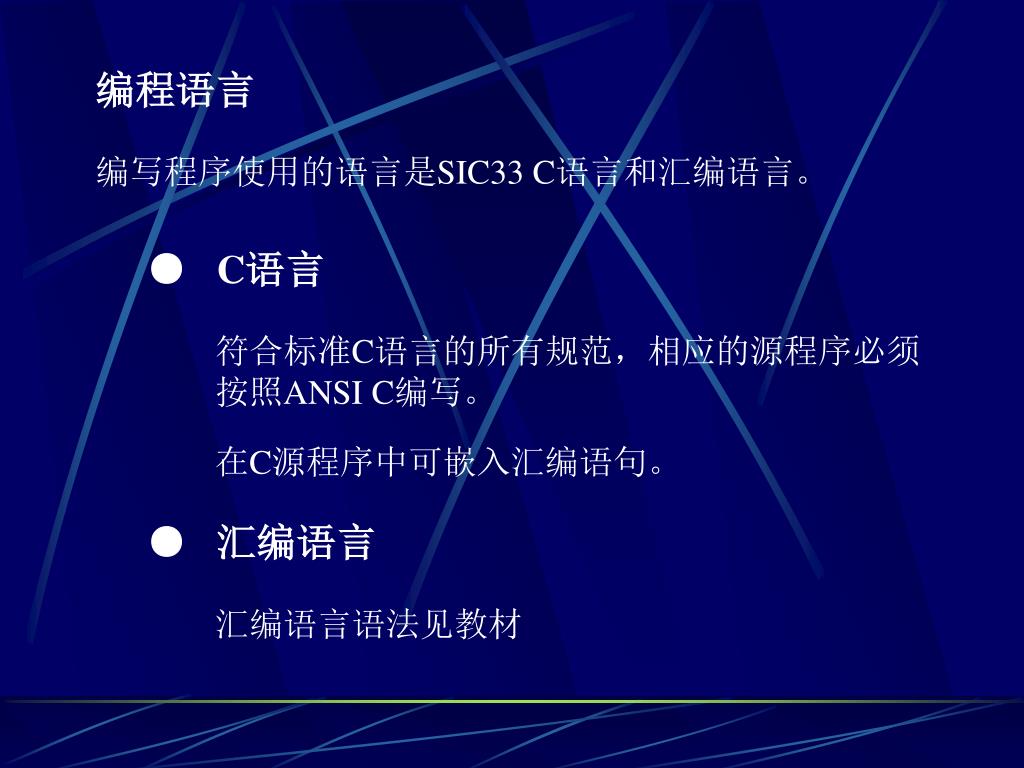

  4. 编程语言 编写程序使用的语言是SIC33 C语言和汇编语言。 ● C语言 符合标准C语言的所有规范，相应的源程序必须按照ANSI C编写。 在C源程序中可嵌入汇编语句。 ● 汇编语言 汇编语言语法见教材

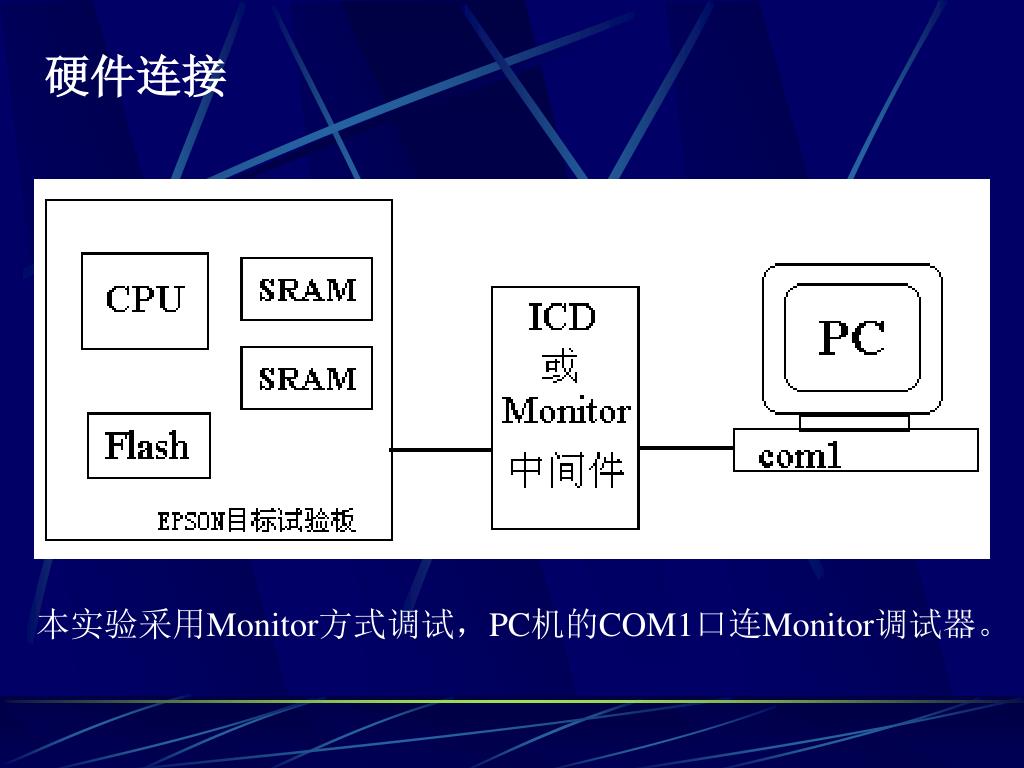

  5. 硬件连接 本实验采用Monitor方式调试，PC机的COM1口连Monitor调试器。

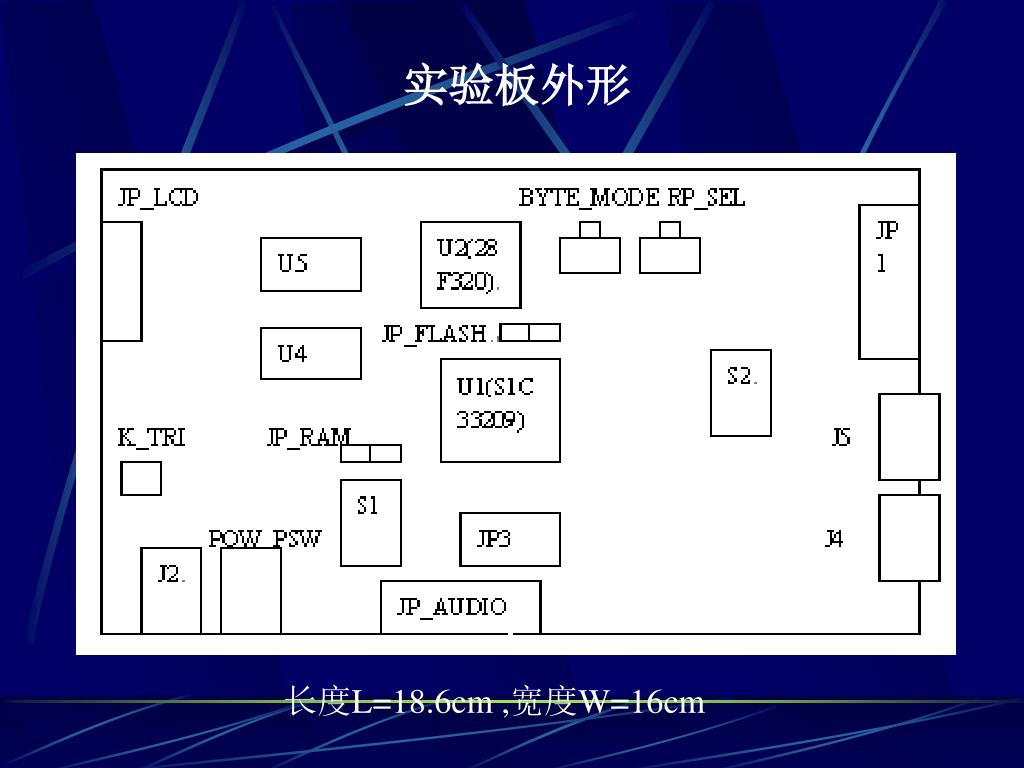

  6. 实验板外形 长度L=18.6cm ,宽度W=16cm

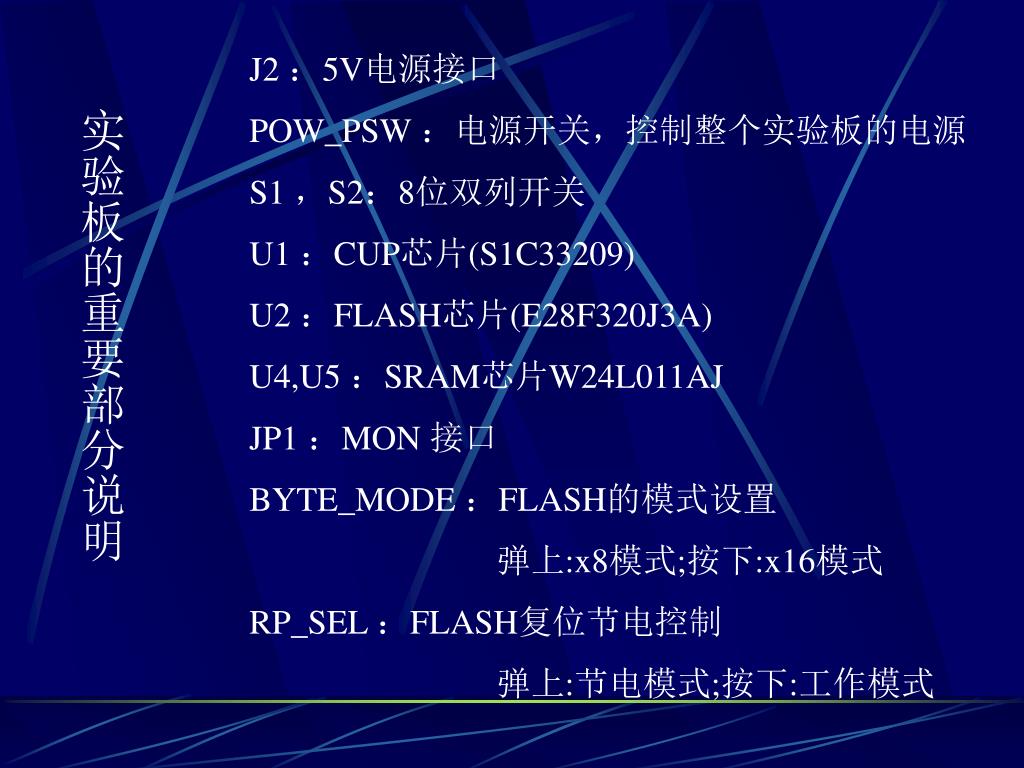

  7. J2 ：5V电源接口 POW_PSW ：电源开关，控制整个实验板的电源 S1 ，S2：8位双列开关 U1 ：CUP芯片(S1C33209) U2 ：FLASH芯片(E28F320J3A) U4,U5 ：SRAM芯片W24L011AJ JP1 ：MON 接口 BYTE_MODE ：FLASH的模式设置 弹上:x8模式;按下:x16模式 RP_SEL ：FLASH复位节电控制 弹上:节电模式;按下:工作模式 实验板的重要部分说明

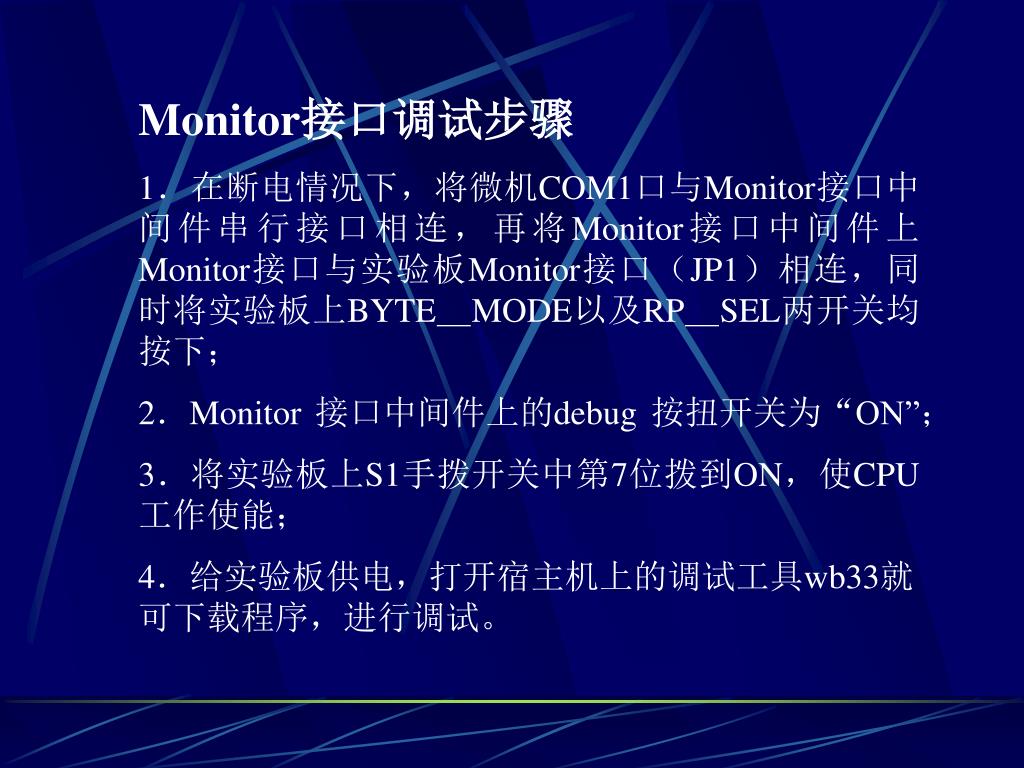

  8. Monitor接口调试步骤 1．在断电情况下，将微机COM1口与Monitor接口中间件串行接口相连，再将Monitor接口中间件上Monitor接口与实验板Monitor接口（JP1）相连，同时将实验板上BYTE＿MODE以及RP＿SEL两开关均按下； 2．Monitor 接口中间件上的debug 按扭开关为“ON”； 3．将实验板上S1手拨开关中第7位拨到ON，使CPU工作使能； 4．给实验板供电，打开宿主机上的调试工具wb33就可下载程序，进行调试。

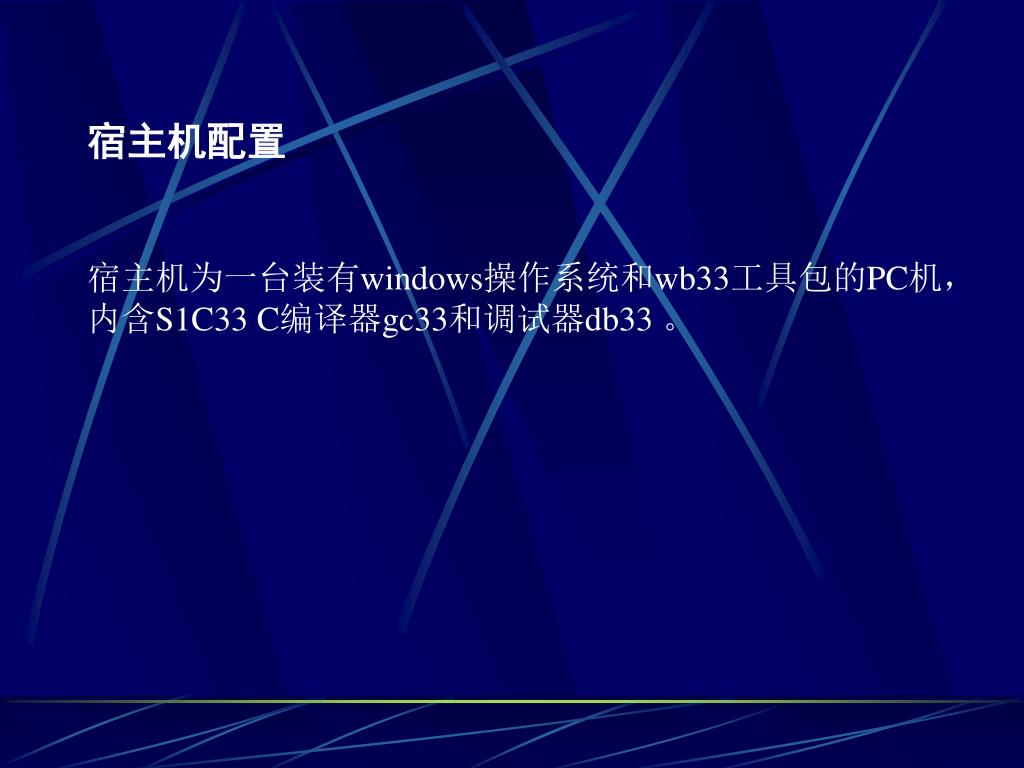

  9. 宿主机配置 宿主机为一台装有windows操作系统和wb33工具包的PC机，内含S1C33 C编译器gc33和调试器db33 。

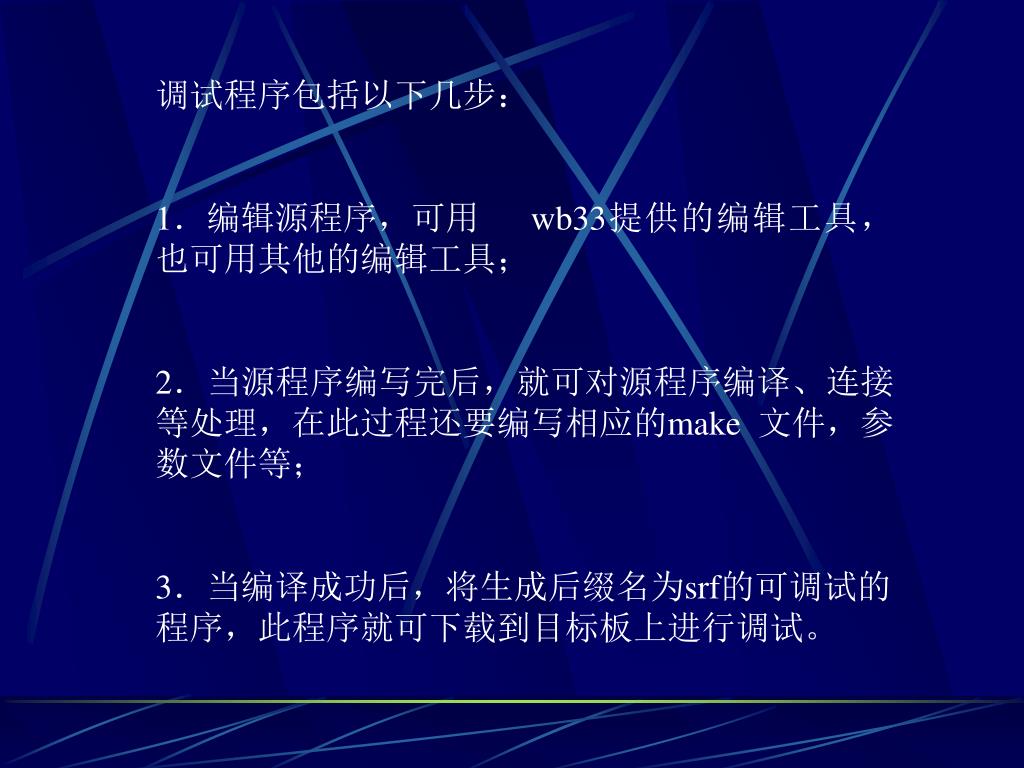

  10. 调试程序包括以下几步： 1．编辑源程序，可用 wb33提供的编辑工具， 也可用其他的编辑工具； 2．当源程序编写完后，就可对源程序编译、连接等处理，在此过程还要编写相应的make 文件，参数文件等； 3．当编译成功后，将生成后缀名为srf的可调试的程序，此程序就可下载到目标板上进行调试。

  11. 下面通过一个例子来介绍整个程序的调试过程。下面通过一个例子来介绍整个程序的调试过程。 本程序只是一个简单的ram测试程序，它的功能就是循环打亮指示灯。 在实验板上，有4个指示灯，分别对应S2（8路开关）的前4个开关。可以通过提高RXD, TXD 电压来打通三极管的基极，从而使连接在发射极的指示灯点亮。 程序只需要向控制这些信号的端口写为高电平，就可点亮指示灯。 本程序的任务是循环点亮第1、2个指示灯，因此需要保持试验板上的对应两个开关打开。

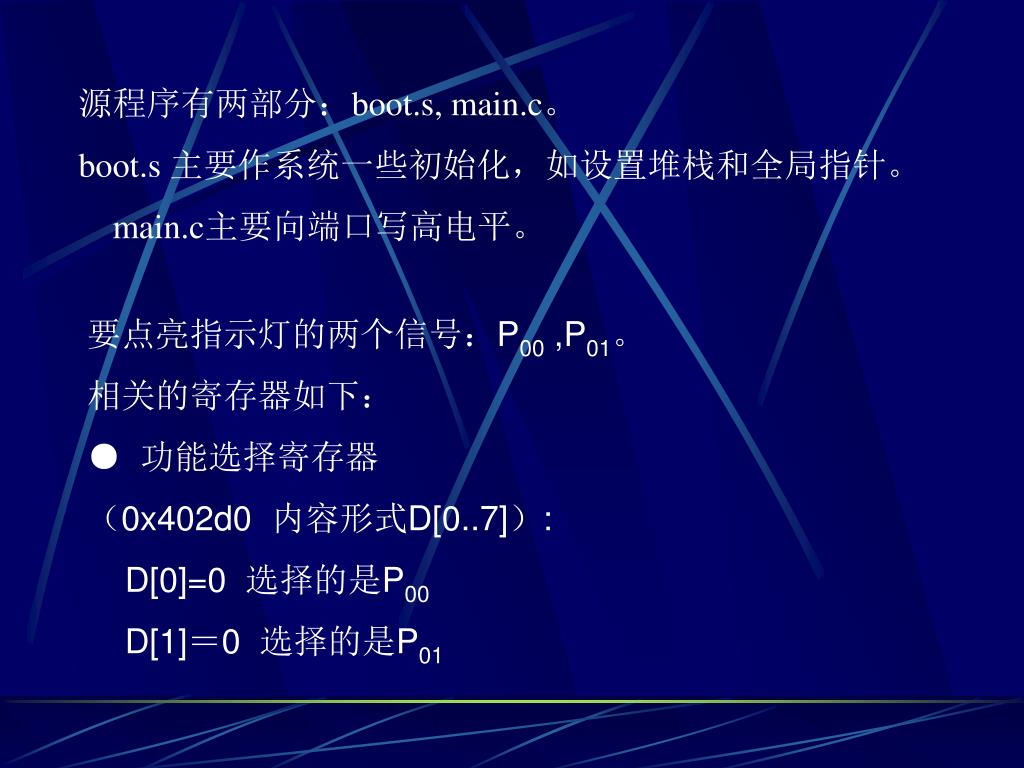

  12. 源程序有两部分：boot.s, main.c。 boot.s 主要作系统一些初始化，如设置堆栈和全局指针。 main.c主要向端口写高电平。 要点亮指示灯的两个信号：P00 ,P01。 相关的寄存器如下： ● 功能选择寄存器 （0x402d0 内容形式D[0..7]）: D[0]=0 选择的是P00 D[1]＝0 选择的是P01

  13. ● I/O控制寄存器 （0x402d2 内容形式D[0..7]）: D[0]=0 P00为输入 D[0]=1 P00为输出 D[1]=0 P01为输入 D[1]=1 P01为输出 ● I/O数据寄存器 （0x402d1内容形式D[0..7]）: D[0]=0 P00为低电平 D[0]=1 P00为高电平 D[1]=0 P01为低电平 D[1]=1 P01为高电平

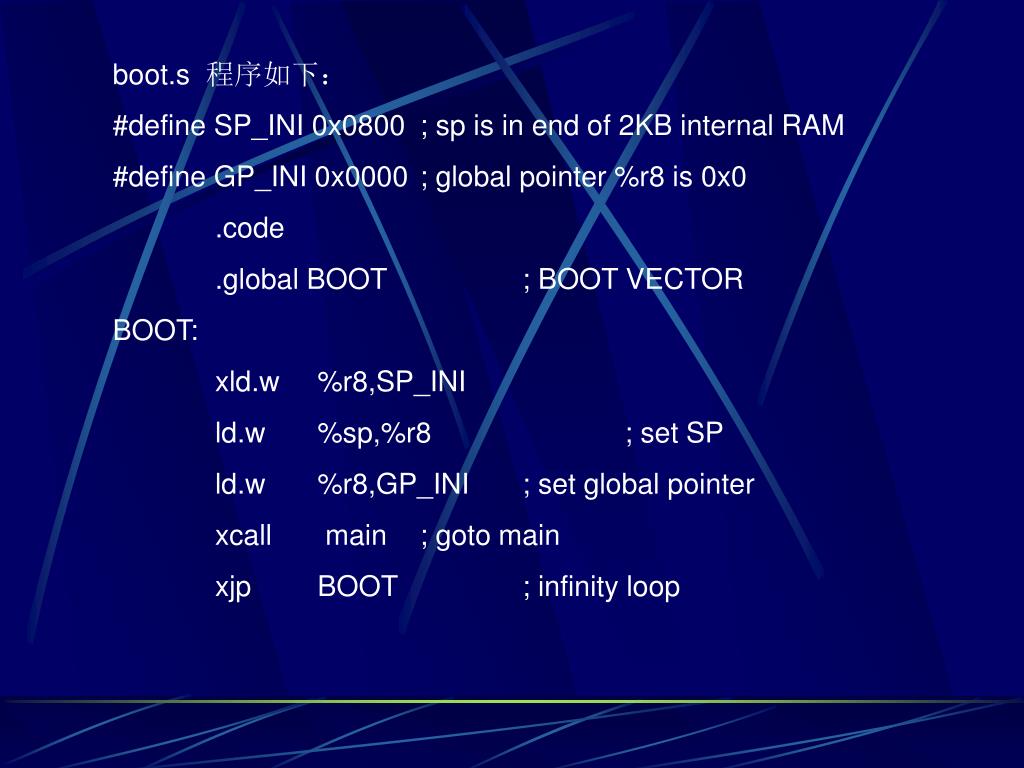

  14. boot.s 程序如下： #define SP_INI 0x0800 ; sp is in end of 2KB internal RAM #define GP_INI 0x0000 ; global pointer %r8 is 0x0 .code .global BOOT ; BOOT VECTOR BOOT: xld.w %r8,SP_INI ld.w %sp,%r8 ; set SP ld.w %r8,GP_INI ; set global pointer xcall main ; goto main xjp BOOT ; infinity loop

  15. main.c程序如下： main() {int i; *(volatile char *)(0x402D0)=0xf0; *(volatile char *)(0x402D2)=0xFF; *(volatile char *)(0x402D1)=0x00; for(;;) {for (i=0;i<500000;i++) *(volatile char *)(0x402D1)=0x01; for (i=0;i<500000;i++) *(volatile char *)(0x402D1)=0x02; } }

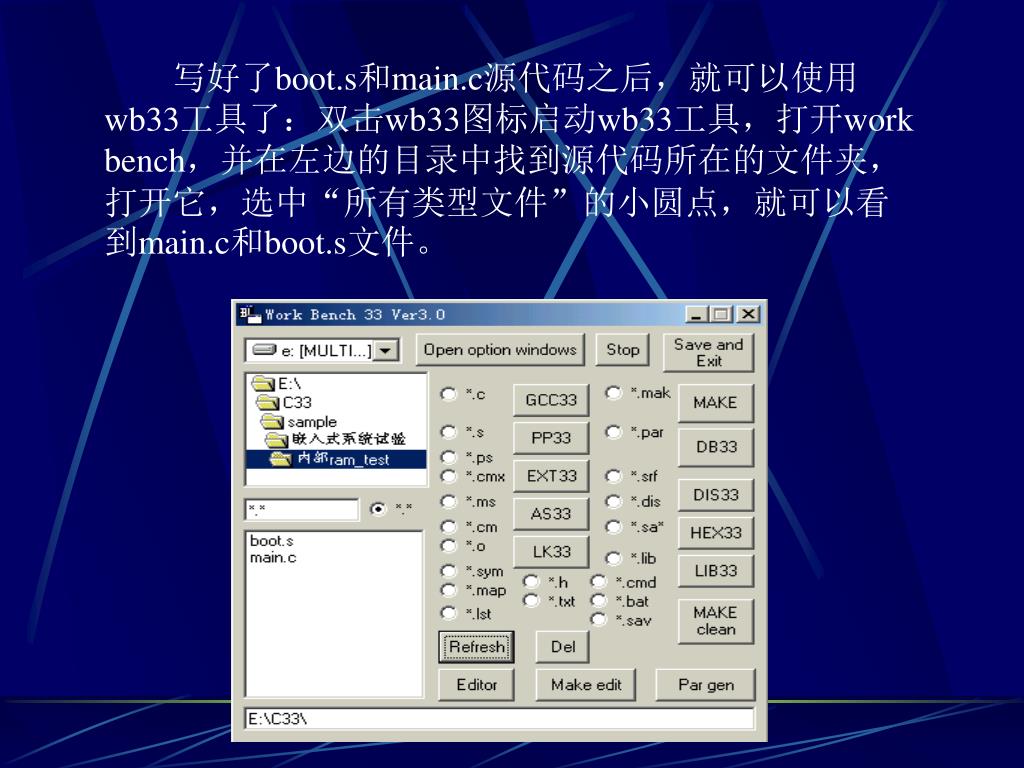

  16. 写好了boot.s和main.c源代码之后，就可以使用wb33工具了：双击wb33图标启动wb33工具，打开work bench，并在左边的目录中找到源代码所在的文件夹，打开它，选中“所有类型文件”的小圆点，就可以看到main.c和boot.s文件。

  17. 点击正下方的make edit按键，出现如左图的界面，通过它来产生make文件。Make文件的后缀名为mak，文件名可以用户自己设置，系统的默认文件名是test，若要改变，可在左上方的Make file name的输入框中，将test改为别的名字。在这个例子中，我们保留了系统默认的test文件名。单击左上方的New Make file按键就可以生成test.mak。生成test.mak的同时，还会生成test.cm和test.cmx文件。分别选中左下方Add files框中的文件，通过点击下面的Add to Make file将它们逐一加入右边的内容框中。完成之后就如右图。

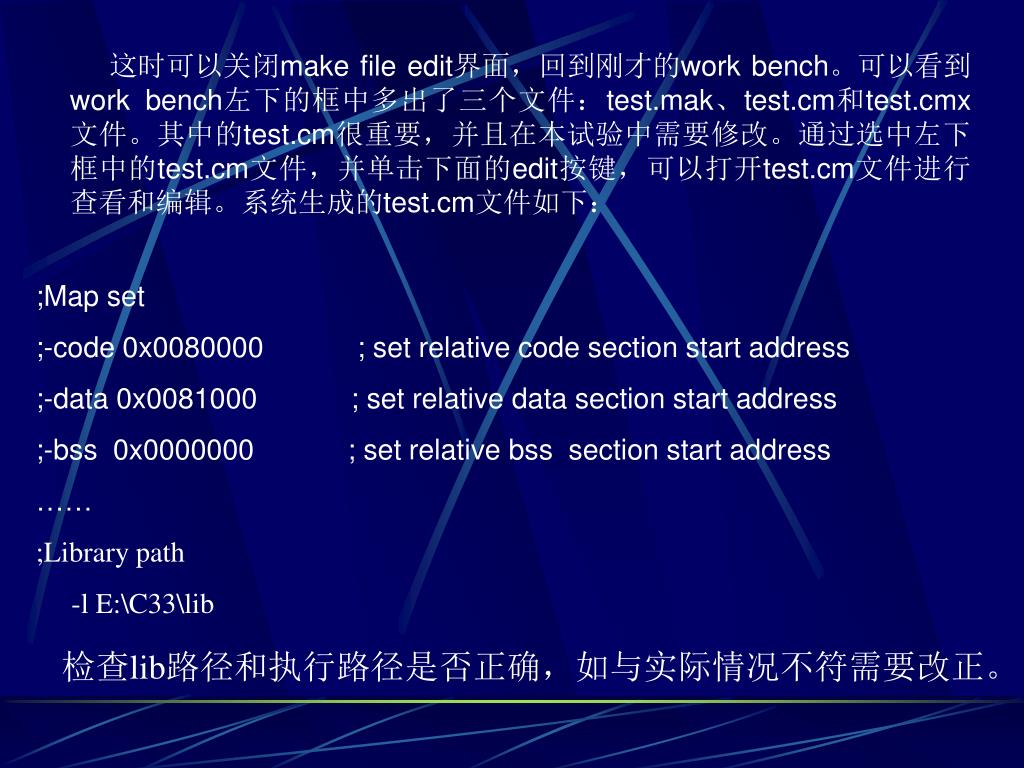

  18. 这时可以关闭make file edit界面，回到刚才的work bench。可以看到work bench左下的框中多出了三个文件：test.mak、test.cm和test.cmx文件。其中的test.cm很重要，并且在本试验中需要修改。通过选中左下框中的test.cm文件，并单击下面的edit按键，可以打开test.cm文件进行查看和编辑。系统生成的test.cm文件如下： ;Map set ;-code 0x0080000 ; set relative code section start address ;-data 0x0081000 ; set relative data section start address ;-bss 0x0000000 ; set relative bss section start address …… ;Library path -l E:\C33\lib 检查lib路径和执行路径是否正确，如与实际情况不符需要改正。

  19. 在本例中将程序代码绝对定位到芯片的内部ram 里，起始地址为：0x0000000。所以将本文件的第二行改为 -code 0x0000000 在此文件里也可将程序定位在外部的存储器里。比如后面的两个试验任务就需要把程序代码绝对定位到芯片外部的flash里，起始地址为：0x0800000。即将本文件的第二行改为 -code 0x0800000 修改完毕后，保存test.cm文件。

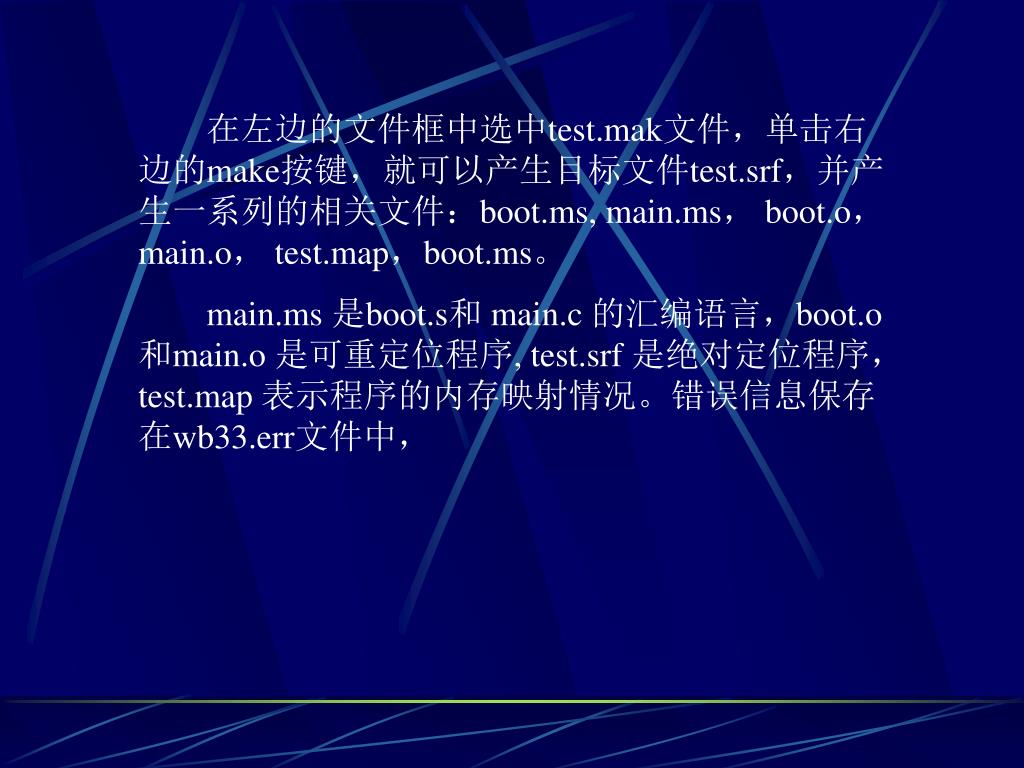

  20. 在左边的文件框中选中test.mak文件，单击右边的make按键，就可以产生目标文件test.srf，并产生一系列的相关文件：boot.ms, main.ms， boot.o，main.o， test.map，boot.ms。 main.ms 是boot.s和 main.c 的汇编语言，boot.o 和main.o 是可重定位程序, test.srf 是绝对定位程序，test.map 表示程序的内存映射情况。错误信息保存在wb33.err文件中，

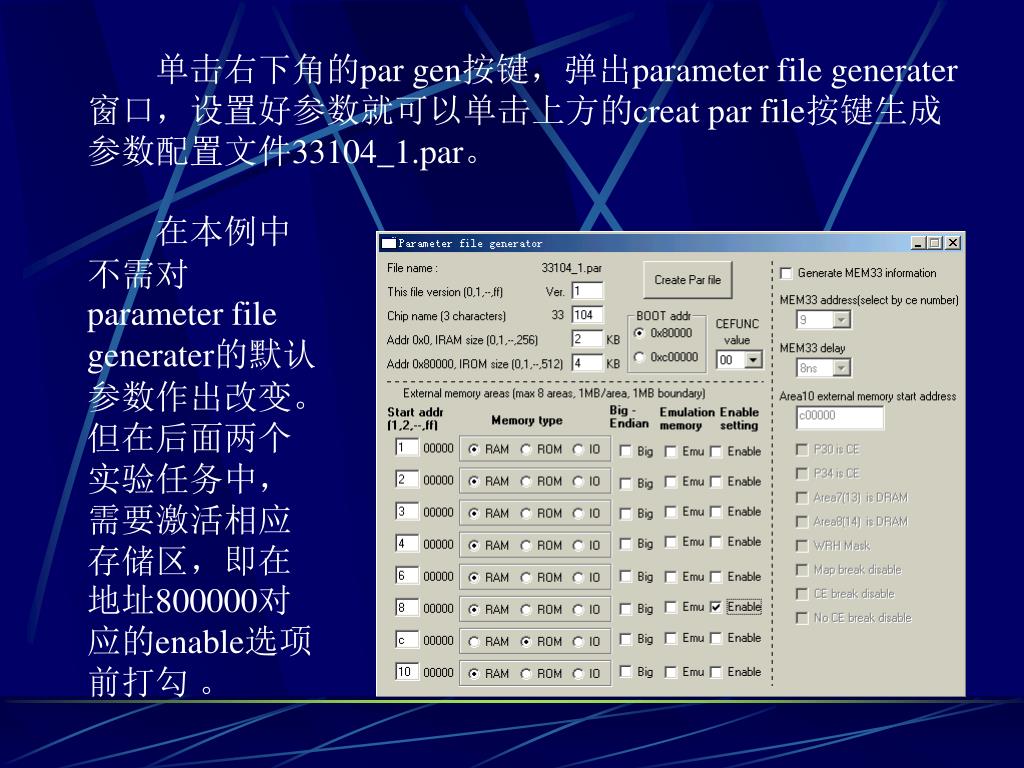

  21. 单击右下角的par gen按键，弹出parameter file generater窗口，设置好参数就可以单击上方的creat par file按键生成参数配置文件33104_1.par。 在本例中不需对parameter file generater的默认参数作出改变。但在后面两个实验任务中，需要激活相应存储区，即在地址800000对应的enable选项前打勾 。

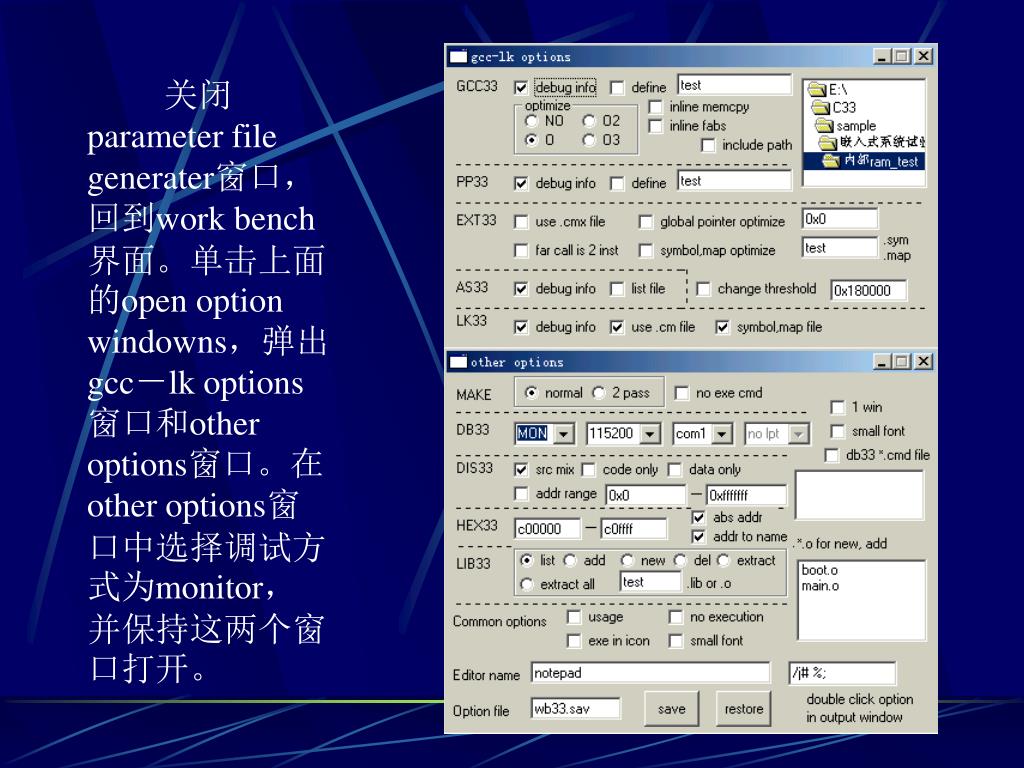

  22. 关闭parameter file generater窗口，回到work bench界面。单击上面的open option windowns，弹出gcc－lk options窗口和other options窗口。在other options窗口中选择调试方式为monitor，并保持这两个窗口打开。

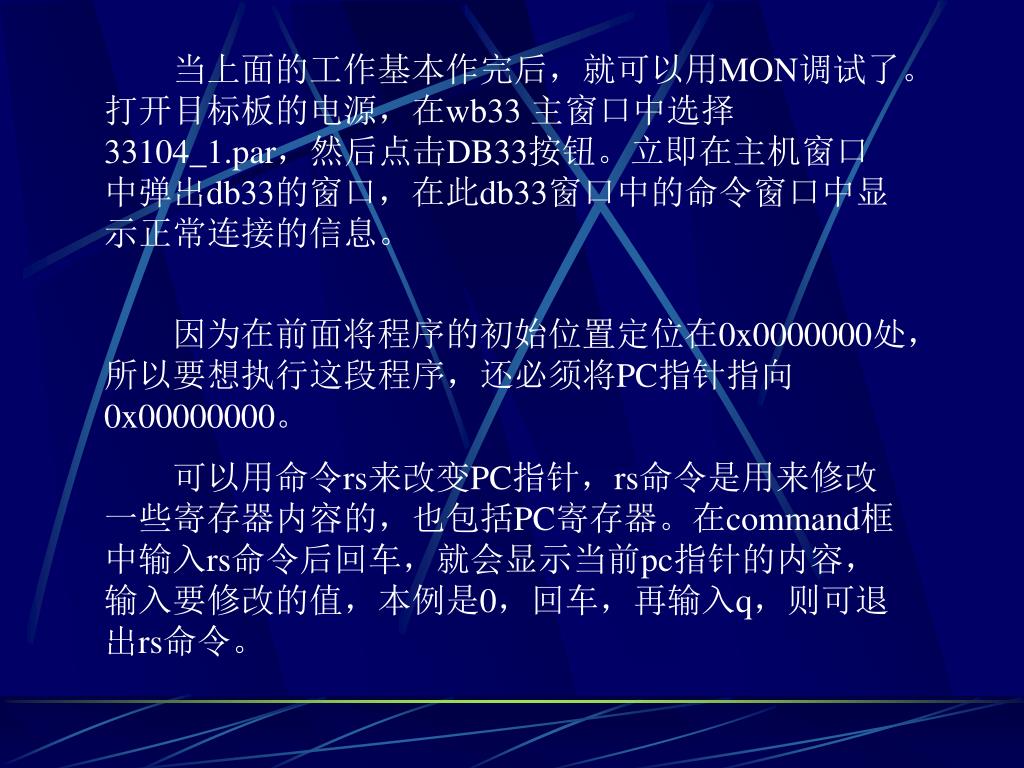

  23. 当上面的工作基本作完后，就可以用MON调试了。打开目标板的电源，在wb33 主窗口中选择33104_1.par，然后点击DB33按钮。立即在主机窗口中弹出db33的窗口，在此db33窗口中的命令窗口中显示正常连接的信息。 因为在前面将程序的初始位置定位在0x0000000处，所以要想执行这段程序，还必须将PC指针指向0x00000000。 可以用命令rs来改变PC指针，rs命令是用来修改一些寄存器内容的，也包括PC寄存器。在command框中输入rs命令后回车，就会显示当前pc指针的内容，输入要修改的值，本例是0，回车，再输入q，则可退出rs命令。

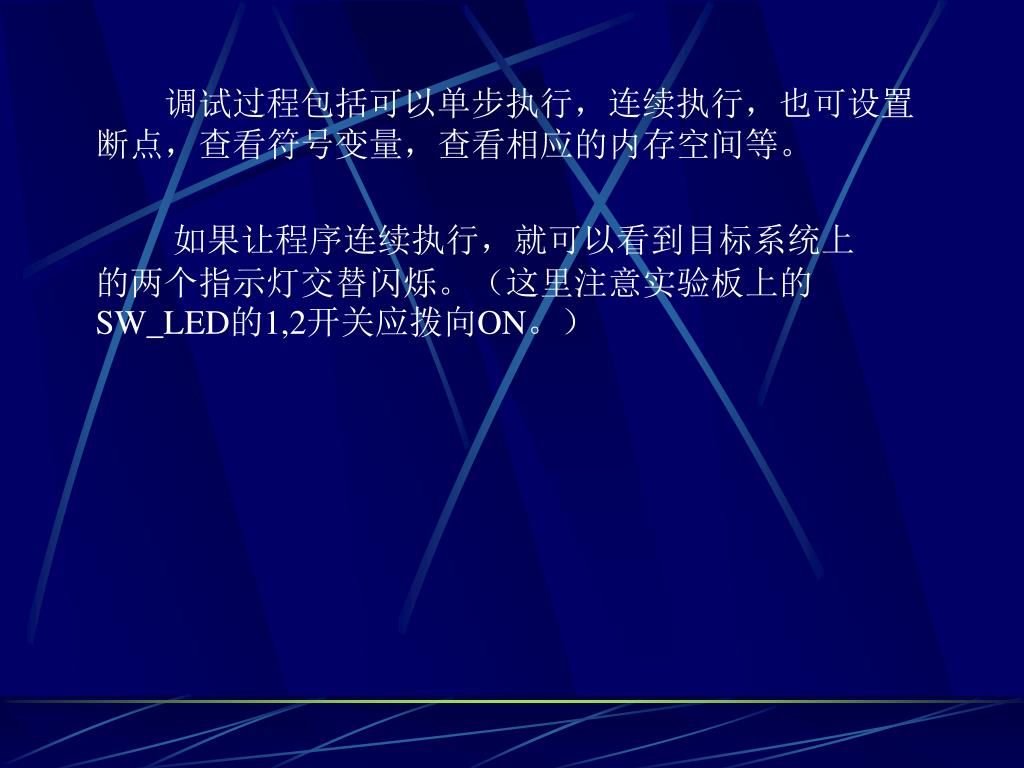

  24. 调试过程包括可以单步执行，连续执行，也可设置断点，查看符号变量，查看相应的内存空间等。 如果让程序连续执行，就可以看到目标系统上的两个指示灯交替闪烁。（这里注意实验板上的SW_LED的1,2开关应拨向ON。）

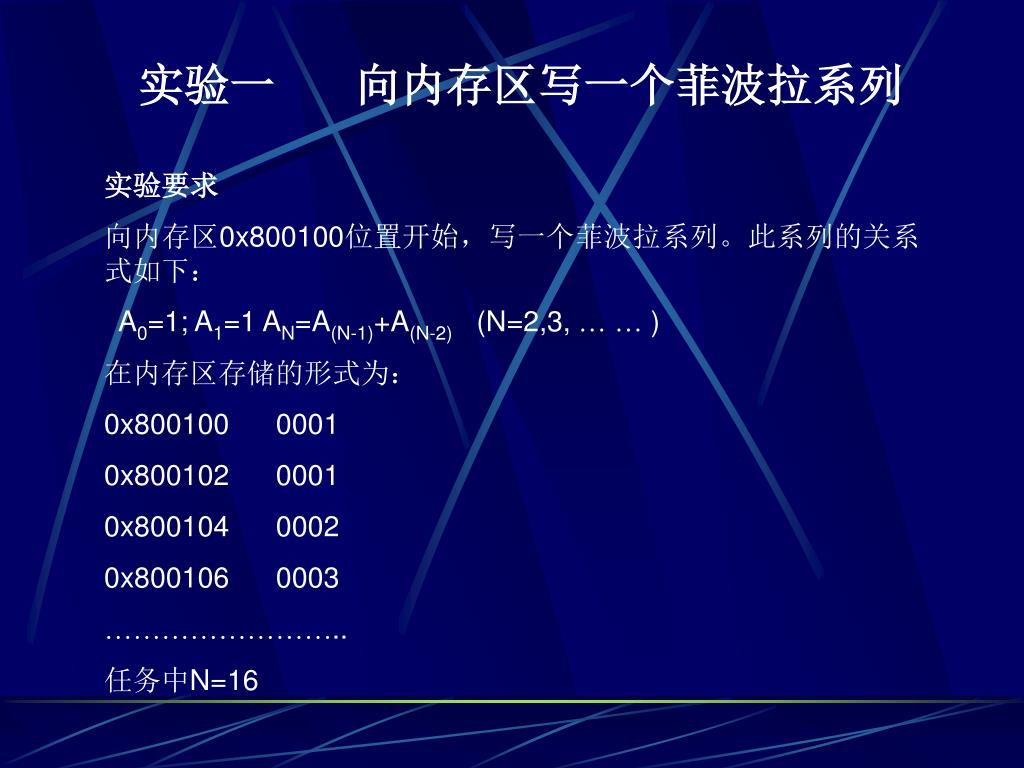

  25. 实验一 向内存区写一个菲波拉系列 实验要求 向内存区0x800100位置开始，写一个菲波拉系列。此系列的关系式如下： A0=1; A1=1 AN=A(N-1)+A(N-2) (N=2,3, …… ) 在内存区存储的形式为： 0x800100 0001 0x800102 0001 0x800104 0002 0x800106 0003 …………………….. 任务中N=16

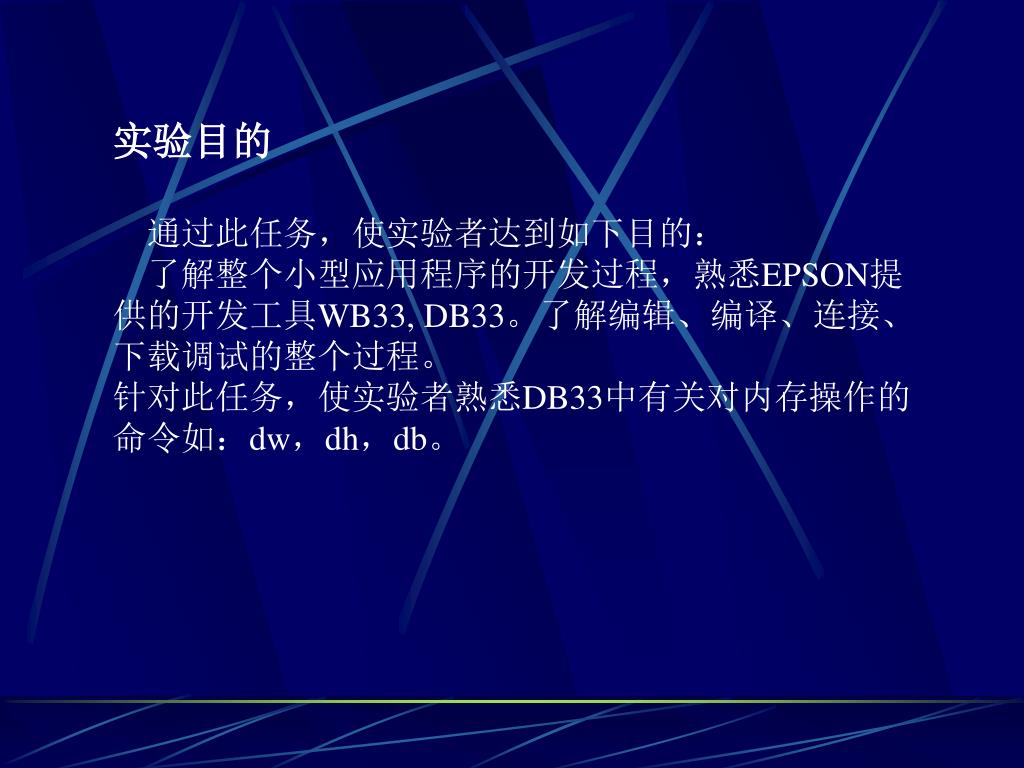

  26. 实验目的 通过此任务，使实验者达到如下目的： 了解整个小型应用程序的开发过程，熟悉EPSON提供的开发工具WB33, DB33。了解编辑、编译、连接、下载调试的整个过程。 针对此任务，使实验者熟悉DB33中有关对内存操作的命令如：dw，dh，db。

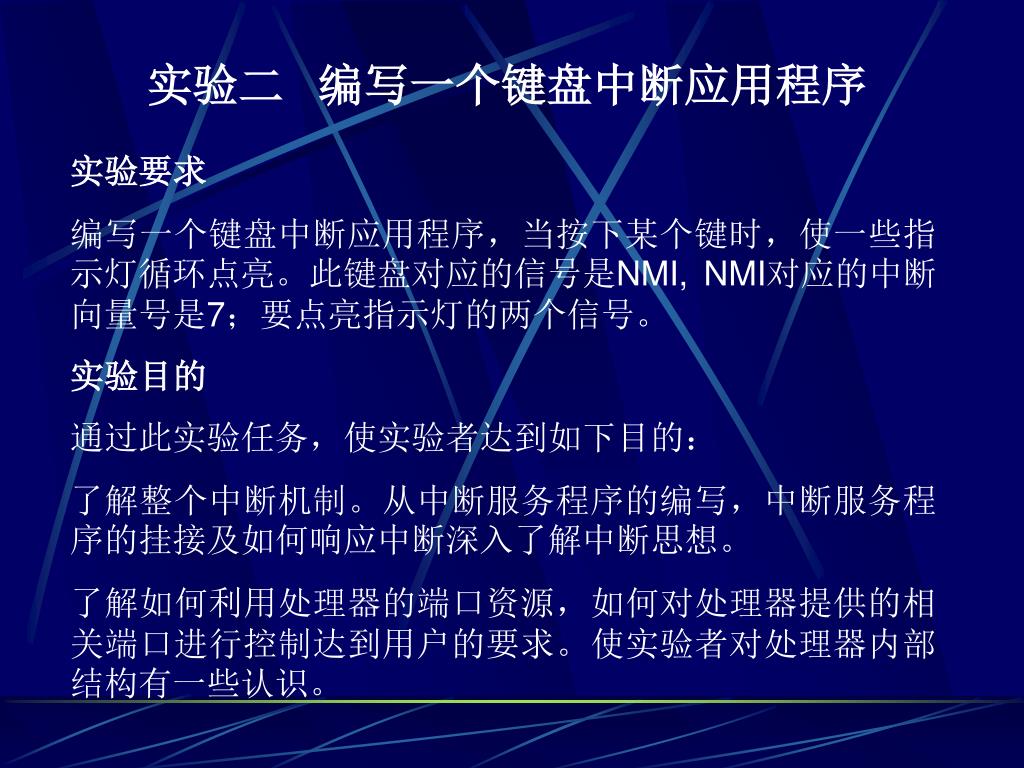

  27. 实验二 编写一个键盘中断应用程序 实验要求 编写一个键盘中断应用程序，当按下某个键时，使一些指示灯循环点亮。此键盘对应的信号是NMI, NMI对应的中断向量号是7；要点亮指示灯的两个信号。 实验目的 通过此实验任务，使实验者达到如下目的： 了解整个中断机制。从中断服务程序的编写，中断服务程序的挂接及如何响应中断深入了解中断思想。 了解如何利用处理器的端口资源，如何对处理器提供的相关端口进行控制达到用户的要求。使实验者对处理器内部结构有一些认识。

  28. 在演示过程中，可把一些db33提供的指令编成后缀为cmd文件，作批处理执行。在下载的过程中可在DB33选项中选中db33*.cmd file.如下页图的选项框中蓝色部分。一旦下载就可一次执行cmd文件中所有的命令。 task2.cmd文件如下： eb 4812d 59 q ew 48134 800000 q lf int_test.srf rsth

  29. 谢谢观赏 2003年12月20日
