雙極性接面電晶體 (BJT) ：

雙極性接面電晶體 (BJT) ：. 電晶體有幾個不同的種類，雙極性接面電晶體為其中最基礎的一種。. 電晶體的功能：. 放大訊號：如放大電壓、電流或功率等。應用的例子包含許多消費性的電子產品，如視聽音響、通訊產品或各種儀器等。 電子開關：可作為許多負載的開關，如直流馬達、燈泡或繼電器等。最常見的應用為數位電路的開關，如電腦或微電腦等。. BJT 主要可以分成兩型：. 射極 (Emitter ，簡稱 E) ：摻雜濃密的雜質原子，主要工作是放射電流載子。.

hyacinth-patton
Download Presentation

雙極性接面電晶體 (BJT) ：

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

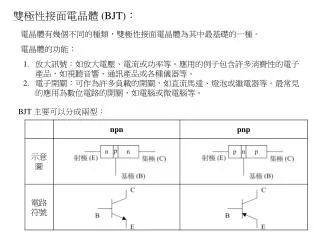

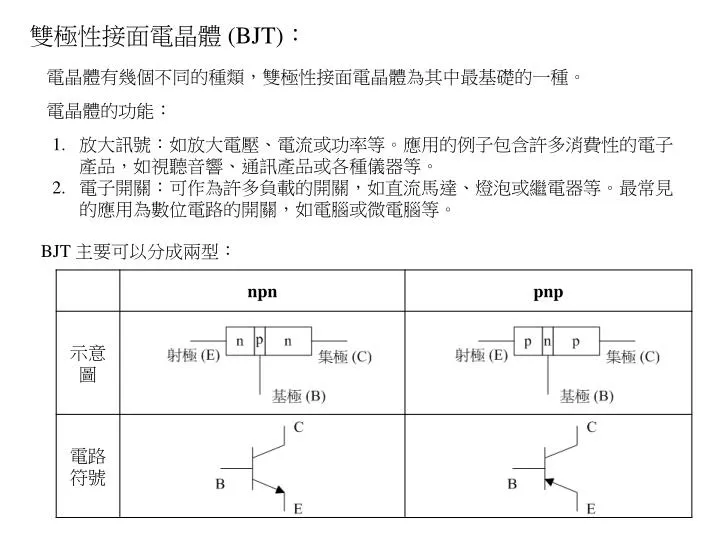

  1. 雙極性接面電晶體 (BJT)： 電晶體有幾個不同的種類，雙極性接面電晶體為其中最基礎的一種。 電晶體的功能： 放大訊號：如放大電壓、電流或功率等。應用的例子包含許多消費性的電子產品，如視聽音響、通訊產品或各種儀器等。 電子開關：可作為許多負載的開關，如直流馬達、燈泡或繼電器等。最常見的應用為數位電路的開關，如電腦或微電腦等。 BJT 主要可以分成兩型：

  2. 射極 (Emitter，簡稱 E) ：摻雜濃密的雜質原子，主要工作是放射電流載子。 基極 (Base，簡稱 B)：摻雜稀疏，被夾在集極與射極間，非常稀薄而狹小，從射極射出的電流載子大部份無法從基極導線流出，反而跨越基極與集極間的空乏區而流向集極。 集極(Collector，簡稱 C)：適度摻雜，體積最大，主要工作是收集或吸引注入基極區的電流載子。 電晶體的電流： npn pnp IE = IB + IC IE = IB + IC

  3. 通常電晶體的IC比 IB大很多，通常是數拾倍至數佰倍大，此放大的倍數稱為電晶體的電流增益，電晶體的直流電流增益以 bdc來表示： 或 IC = b × IB ＜例4.1＞ 某電晶體電流如下：IB = 20mA，IC = 4.98A，求 bdc與 IE ＜例4.2＞ 某電晶體電流如下：IB = 1.96mA，IE = 100mA，求 bdc與 IC IC = IE - IB = 100mA – 1.96mA = 98.04mA IE = IB + IC = 0.02A + 4.98A = 5A ＜例4.4＞ 某電晶體 bdc = 150，IB = 50mA，求 IC與 IE ＜例4.3＞ 某電晶體電流如下：IE = 50mA，IC = 49.5mA，求 bdc與 IB IC = bdc × IB = 150 × 50mA = 7500mA = 7.5mA IB = IE - IC = 50mA – 49.5mA = 0.5mA IE = IB + IC = 0.05mA + 7.5mA = 7.55mA

  4. 電晶體於電路中的功用可比喻成水龍頭於水路中的功能一樣。在水路中，打開水龍頭，只要有水源與水壓，必有水流流過，水龍頭可以控制水流的大小。同理，電晶體於電路中如同電流的閘門，將電晶體打開 (ON)，只要有電源與電壓，電流即可流過電晶體，電晶體也可以控制電流的大小。 操作電晶體開關的方法 (以 npn 為例)： 只要有一小電流從基極流入，即可將電晶體開關打開。只要C、E 兩端接有電源並具有電壓，電流即可從 C 流向 E。 C、E 兩瑞的電壓 VCE 只要比飽合電壓 VSAT稍大，即有比 IB大 b倍的電流 IC，從 C 流向 E。IC = b × IB。但若 VCE只等於 VSAT或更小，則 IC 無法達到 IB的 b倍，在此情況下 ， IC < b × IB。 一般而言，電晶體的飽合電壓 VSAT通常小於 1V，小型電晶體約只有 0.2V。

  5. 操作區： 不同IB下，電晶體的電壓電流特性曲線： 上圖為npn 電晶體，B、E 兩端為一 pn 接面，VBE = 0.7V。因此，只要 VBB 大於 0.7V，即有電流 IB產生。調整電壓 VBB的大小即可控制電流 IB的大小。若 IB大，則開關開得較大，從 C 流向 E 的電流 IC較大。若IB小，則開關開得較小， IC較小。IC與 IB成正比。 因此，雙極性接面電晶體是一個用小電流 IB來控制大電流IC的元件。

  6. 截止區 (Cutoff Region)： 當 IB = 0mA 時，電晶體關閉 (Off)，如同斷路，無電流，即使在 C、E 兩端加電壓 (VCE > 0V)，電流也無法從 C 流向 E，IC = 0mA。 當電晶體當開關使用，且開關為 Off 時，電晶體工作在截止區。 飽合區 (Saturation Region)： 當基極有電流， IB > 0mA 時，電晶體打開 (On)，但C、E 兩端的電壓 VCE很小，約只等於飽合電壓。IC無法被放大提升到 IB的 b倍，IC < b × IB。 當電晶體當開關使用，且開關為 ON 時，必須使電晶體工作在飽合區。因為在飽合區時，VCE很小，消耗在電晶體開關上的能量很小，絕大部份的能量都可以提供給負載使用。 動作區 (Active Region)： 當基極有電流， IB > 0mA 時，電晶體打開 (On)，而且 C、E 兩端的電壓 VCE 夠大，超過飽合電壓。IC可以被放大提升到 IB的 b倍，IC = b × IB。 因為在動作區內 IC 與 IB成正比，所以當電晶體作小訊號放大使用時，必須工作在動作區，若兩者不成正比無法等比例放大時，放大後的訊號會失真。

  7. 電晶體的功率： 通常電晶體的 IB比 IC小很多，在計算功率時只考慮 IC的影響，電晶體的功率消耗 Pd = VCE × IC 電晶體實際的功率消耗 Pd必須小於其功率消耗的額定值 Pd(max) ＜例4.5＞ 電晶體的 IB = 80mA，VCE = 10V，bdc = 150，計算其功率消耗 Pd ＜例4.6＞ 某電晶體的功率消耗額定值為 0.5W，若 VCE = 8V，求所容許的最大集極電流 IC。 IC = bdc × IB= 150 × 80mA= 12mA Pd = VCE × IC < Pd(max) 8V × IC < 0.5W Pd = VCE × IC= 10V × 12mA= 120mW 所容許的最大集極電流為 62.5mA 此電晶體的功率消耗額定值必須大於 120mW

  8. 崩潰電壓額定值： VCBO：射極開路 (沒有接)，集極與基極間所容許的最大電壓 VCEO：基極開路 (沒有接)，集極與射極間所容許的最大電壓 VEBO：集極開路 (沒有接)，射極與基極間所容許的最大電壓 超過這些額定電壓的任何一個，都會損壞電晶體。 以上都以npn 作為例子，若電晶體為 pnp 型，則電壓的極性與實際電流的方向都與 npn 型相反。如下圖所示，電流 IC、IB與電壓 VCE、VBE為負值。 電流 IC、IB與電壓 VCE、VBE為負值 實際的電壓極性與電流方向
