  1. 高功率辅助加热及电流驱动等离子体中杂质行为研究高功率辅助加热及电流驱动等离子体中杂质行为研究 提案人:吴振伟

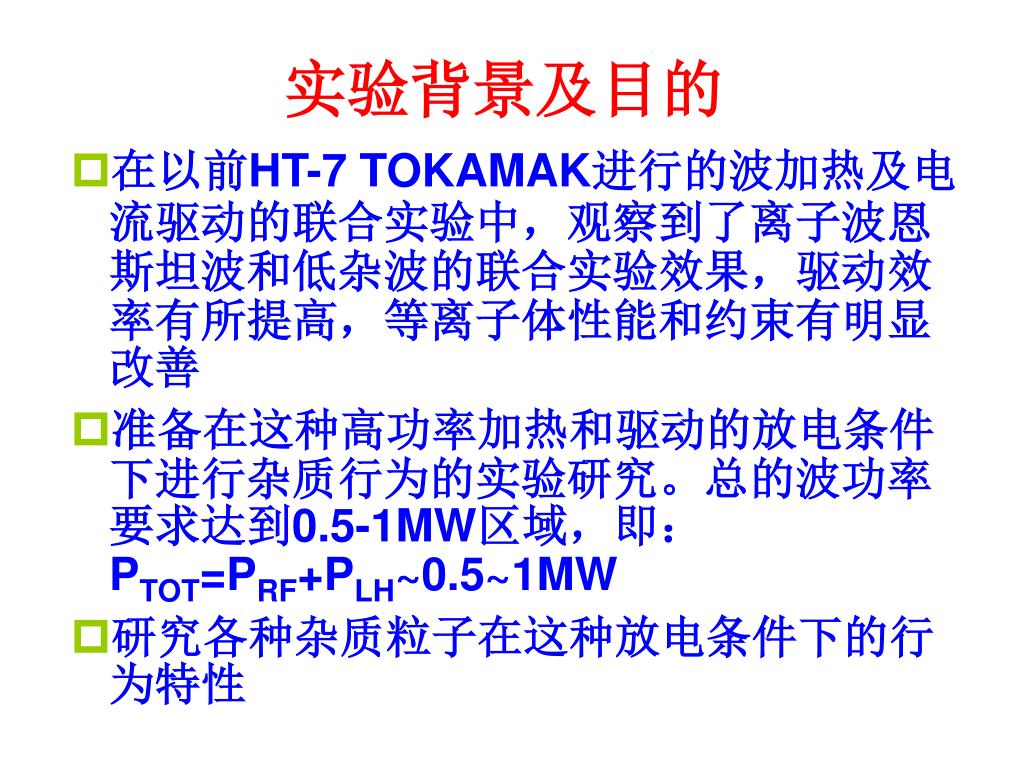

  2. 实验背景及目的 • 在以前HT-7 TOKAMAK进行的波加热及电流驱动的联合实验中，观察到了离子波恩斯坦波和低杂波的联合实验效果，驱动效率有所提高，等离子体性能和约束有明显改善 • 准备在这种高功率加热和驱动的放电条件下进行杂质行为的实验研究。总的波功率要求达到0.5-1MW区域，即：PTOT=PRF+PLH~0.5~1MW • 研究各种杂质粒子在这种放电条件下的行为特性

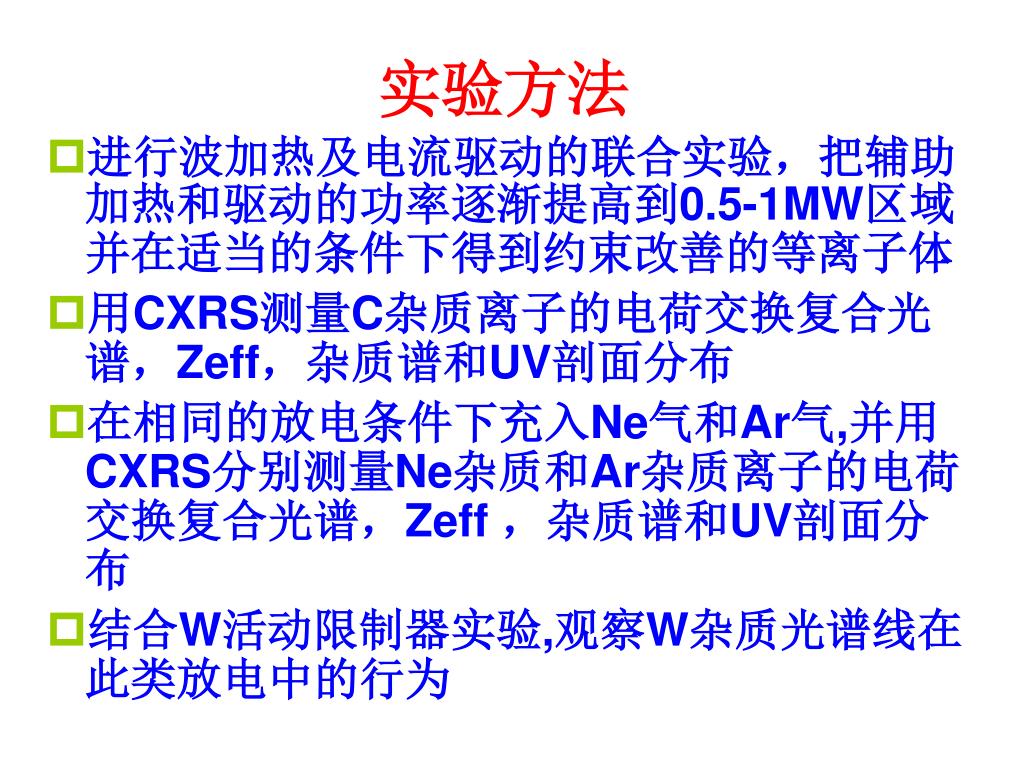

  3. 实验方法 • 进行波加热及电流驱动的联合实验，把辅助加热和驱动的功率逐渐提高到0.5-1MW区域并在适当的条件下得到约束改善的等离子体 • 用CXRS测量C杂质离子的电荷交换复合光谱，Zeff，杂质谱和UV剖面分布 • 在相同的放电条件下充入Ne气和Ar气,并用CXRS分别测量Ne杂质和Ar杂质离子的电荷交换复合光谱，Zeff ，杂质谱和UV剖面分布 • 结合W活动限制器实验,观察W杂质光谱线在此类放电中的行为

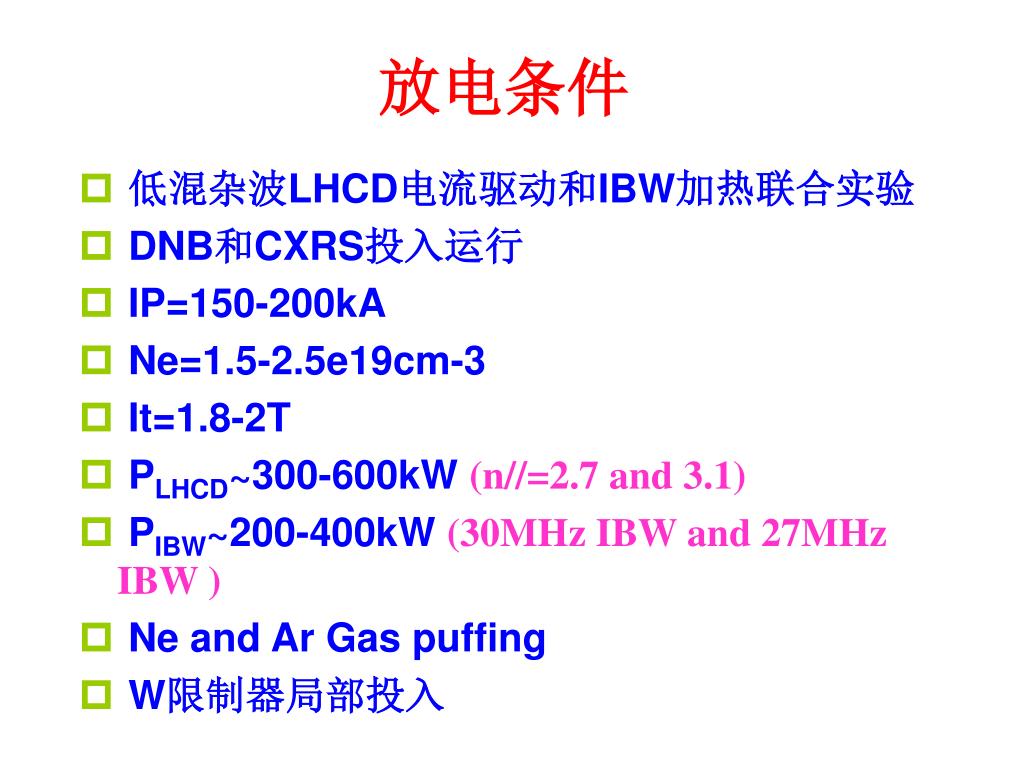

  4. 放电条件 • 低混杂波LHCD电流驱动和IBW加热联合实验 • DNB和CXRS投入运行 • IP=150-200kA • Ne=1.5-2.5e19cm-3 • It=1.8-2T • PLHCD~300-600kW (n//=2.7 and 3.1) • PIBW~200-400kW (30MHz IBW and 27MHz IBW ) • Ne and Ar Gas puffing • W限制器局部投入

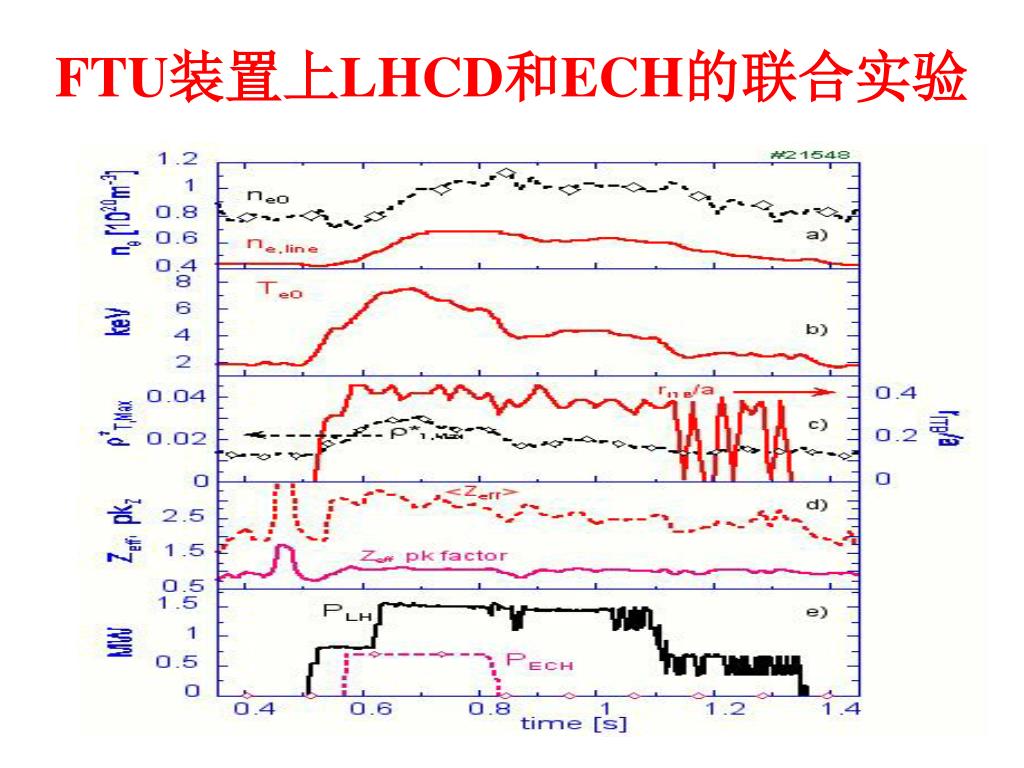

  5. FTU装置上LHCD和ECH的联合实验

  6. 放电参考-LHCD+IBW on HT-7

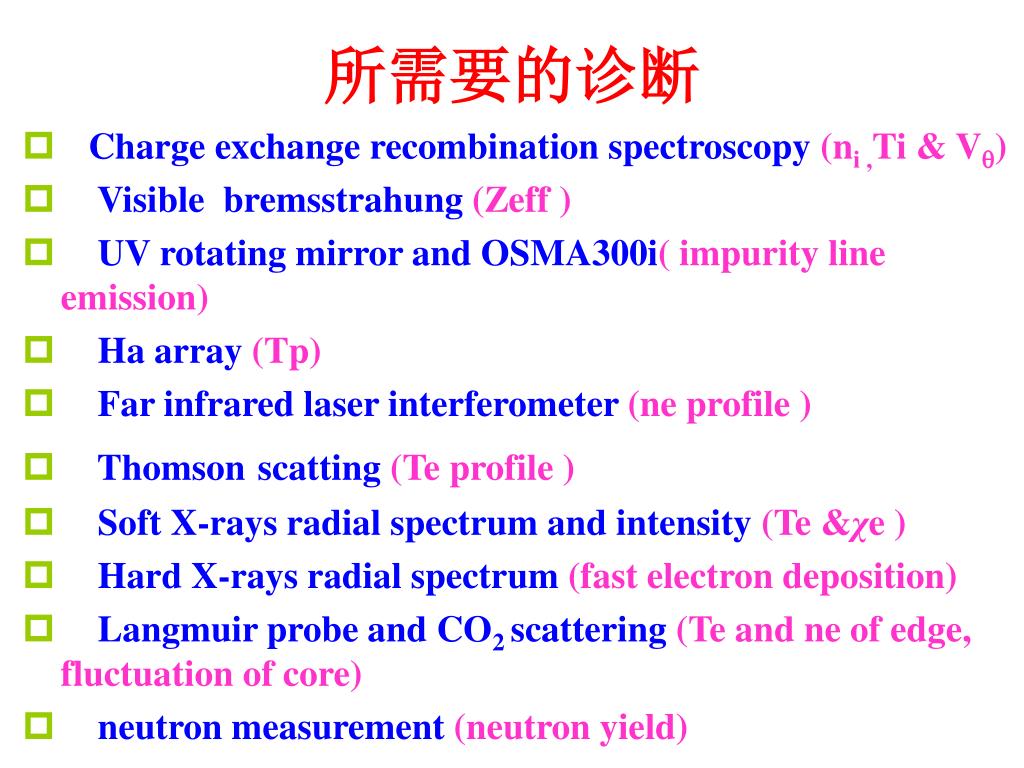

  7. 所需要的诊断 • Charge exchange recombination spectroscopy(ni ,Ti & V) • Visible bremsstrahung(Zeff ) • UV rotating mirror and OSMA300i( impurity line emission) • Ha array(Tp) • Far infrared laser interferometer(ne profile ) • Thomsonscatting(Te profile ) • Soft X-rays radial spectrum and intensity(Te &χe ) • Hard X-rays radial spectrum(fast electron deposition) • Langmuir probe and CO2 scattering (Te and ne of edge, fluctuation of core) • neutron measurement(neutron yield)
