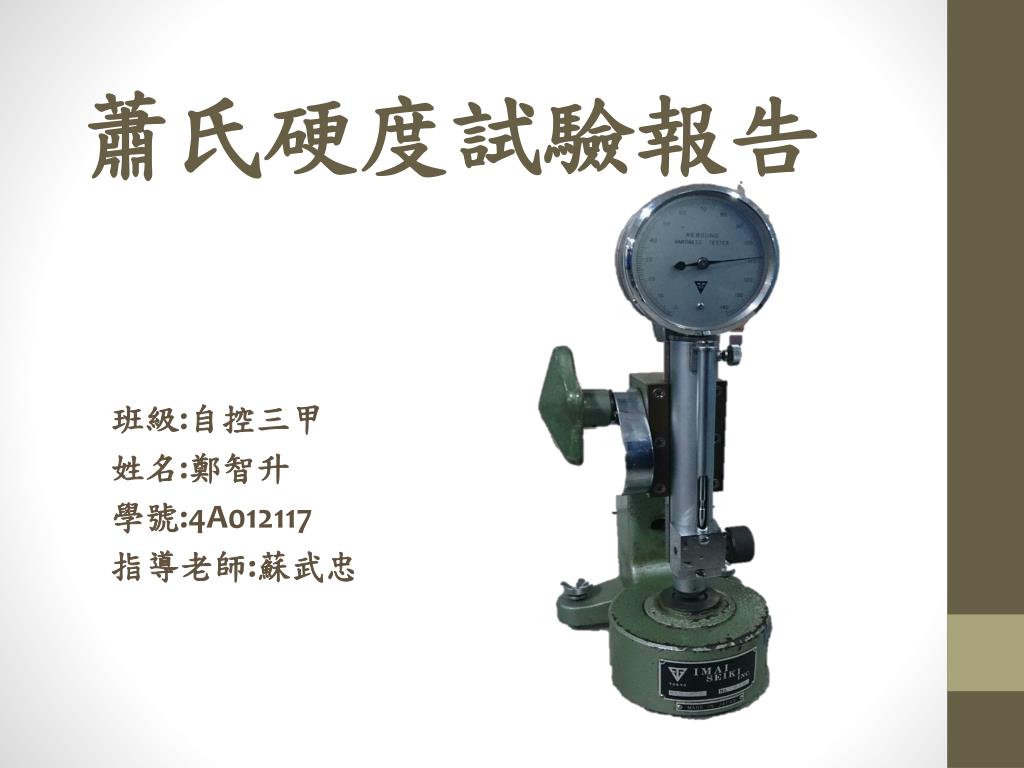

  1. 蕭氏硬度試驗報告 班級:自控三甲 姓名:鄭智升 學號:4A012117 指導老師:蘇武忠

  2. 目錄 • 實驗目的、使用規範 • 實驗設備及儀器 • 實驗原理 • 實驗方法 • 補充公式 • 試驗結果 • 問題與討論

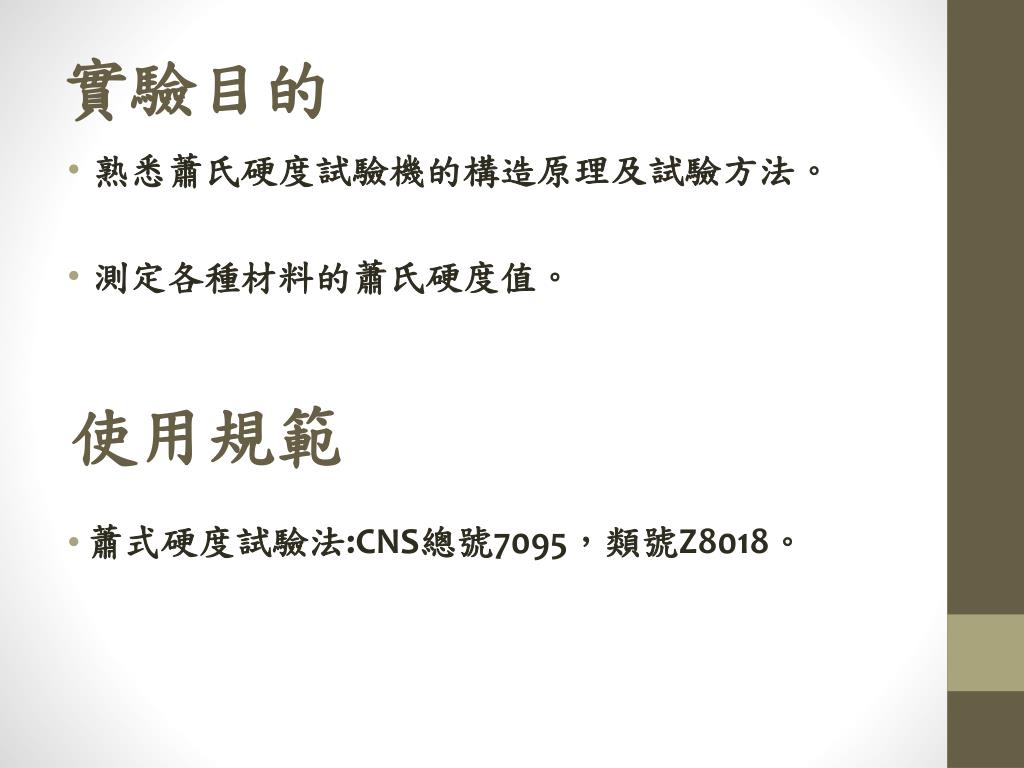

  3. 實驗目的 • 熟悉蕭氏硬度試驗機的構造原理及試驗方法。 • 測定各種材料的蕭氏硬度值。 使用規範 蕭式硬度試驗法:CNS總號7095，類號Z8018。

  4. 實驗設備及儀器 指針盤 指示型(直讀型)(D型) 圓筒升降手輪 水平擺 衝垂操作鈕 水平調整螺 試片座

  5. 實驗原理 • 蕭式硬度試驗法是1906年，美國人A.F.Shore所發明。 • C型是一小撞鎚裝於垂直的玻璃管內，從一定高度(h0)使其撞下，並測定其反跳之高度(h)，以計算硬度者，即 • 式中HS:蕭氏硬度值 • h0:試驗前之高度(通常為) • h:反跳後之高度(單位為吋) • 即反跳之高度越高，硬度越大，而最高硬度為100。 • D型是小撞鎚於垂直的鐵管內，從一定高度使其撞下，並利用試驗機上指針盤直接讀出硬度值。

  6. 實驗方法 • 將試驗機置於平穩工作台上(試片要光滑)，調整試驗機的垂直度。 • 用左手轉動計測筒升降手輪使筒上升，將試片放置於砧座上，在轉動計測筒升降手輪使筒下降，壓緊試片避免慣性之影響。各壓痕之中心距離必須大於1mm以上(測試的點跟點之間要大於1mm)。各壓痕中心與試片邊緣之距離亦須大於4mm以上(測試點到邊緣要大於4mm)。 • 用右手往順時針方向轉動衝錘操作鈕到底，使衝錘落下衝擊試片表面，聽到一聲「咔」聲之後，放開旋鈕，當鈕轉回停止後，直接讀取指針盤上，指針所指之刻度，此即為蕭氏硬度值。原則上讀至0.5單位。 • 測定五點求其平均值，平均值表示至小數點以下第一位。(第二位以下四捨五入)。但同一點不可重複試驗。另外需注意計測筒貼在砧座上時勿使沖垂落下成打空，否則會損傷砧座面。

  7. 補充公式 • 梯形面積公式

  8. 試驗結果

  9. 問題與討論 • (a)試舉例說明蕭氏硬度試驗機在工業上應用之優點。 • 答:機體輕巧、攜帶方便、操作簡單迅速，試片經試驗後幾乎不留下痕跡， • 由於試驗機上之圓筒可拆卸下來，故可測試大小不同之試件。 • (b)試列舉蕭氏硬度試驗機的缺點。 • 答:錘端易變形，須隨時校正之工作。 • (c)試述C型與D型試驗機之優點及缺點。 • 答: • 硬度測定:C型目測;D型刻度盤指針指示較精準 • 錘之操作:C型空氣活塞吸昇;D型球離合器提昇 • D型用於測定大型工件及大直徑圓形工件之附件。
