環境配慮型無公害塗装についてのご提案

環境配慮型 無公害塗装についてのご提案平成２１年０７月１４日玉川電器株式会社

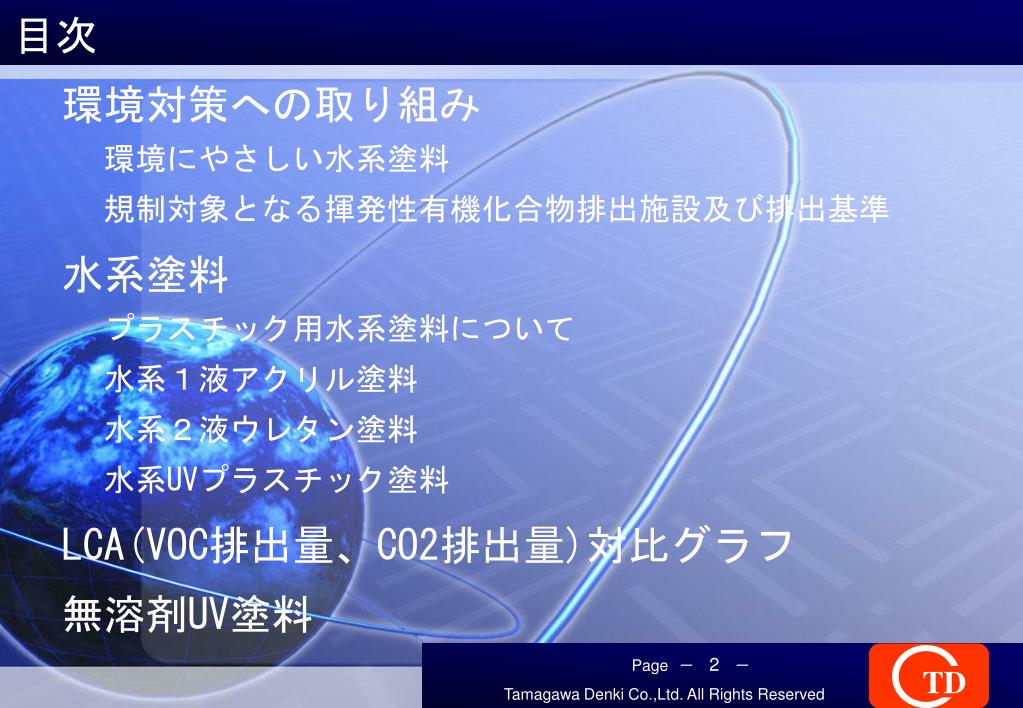

目次環境対策への取り組み環境にやさしい水系塗料規制対象となる揮発性有機化合物排出施設及び排出基準水系塗料プラスチック用水系塗料について水系１液アクリル塗料水系２液ウレタン塗料水系UVプラスチック塗料 LCA(VOC排出量、CO2排出量)対比グラフ無溶剤UV塗料

環境対策への取り組み 国内外の環境規制国内外の市場動向改正大気汚染防止法（VOC規制） 2006年4月１日施行悪臭防止法/PRTR法　グリーン購入法　欧州・EU指令では2010年までに VOC排出量60%削減米国ではVOC排出規制基準毒性・有毒ガス規制の強化多くの製品が環境配慮型へ日本ではトヨタが2008年から水系化国内他メーカーも2009年には水系化 EUのVOC規制輸出に対し規制考慮が必要平成14年度塗料別販売金額無溶剤系合成樹脂塗料塗装業界の動向 32,568 水系合成樹脂塗料（建築関係） 112,977 基板技術は溶剤系塗料から水系塗料に変化する水系塗装システム、水系塗料、水系塗装技術の三つの固有技術が重要コーティング剤の低VOC化溶剤系合成樹脂塗料 529,093 （単位百万円）水系塗料の増加平成21年度塗料別販売金額（予測）水系合成樹脂塗料（単位百万円）

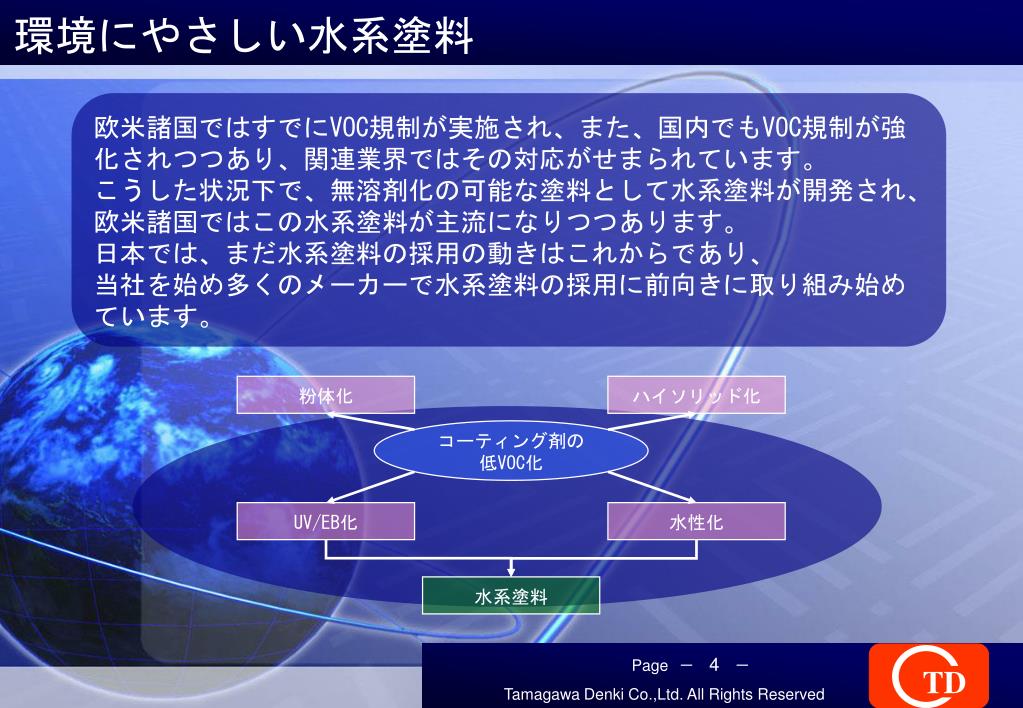

粉体化 ハイソリッド化コーティング剤の低VOC化 UV/EB化水性化水系塗料環境にやさしい水系塗料欧米諸国ではすでにVOC規制が実施され、また、国内でもVOC規制が強化されつつあり、関連業界ではその対応がせまられています。こうした状況下で、無溶剤化の可能な塗料として水系塗料が開発され、欧米諸国ではこの水系塗料が主流になりつつあります。日本では、まだ水系塗料の採用の動きはこれからであり、当社を始め多くのメーカーで水系塗料の採用に前向きに取り組み始めています。

規制対象となる揮発性有機化合物排出施設及び排出基準規制対象となる揮発性有機化合物排出施設及び排出基準

水系塗料 地球規模での環境汚染が問題化している昨今、欧米諸国ではすでにVOC規制が実施され、また、国内でも悪臭防止法が強化されつつあり、関連業界ではその対応が迫られています。こうした状況の中で、無溶剤化の可能な塗料として水系塗料が開発され欧米諸国ではこの水系塗料が主流になりつつあります。日本では、まだ水系塗料の採用の動きは遅れていますが、多くのメーカーで、水系塗料の採用に、前向きに取り組まれています。

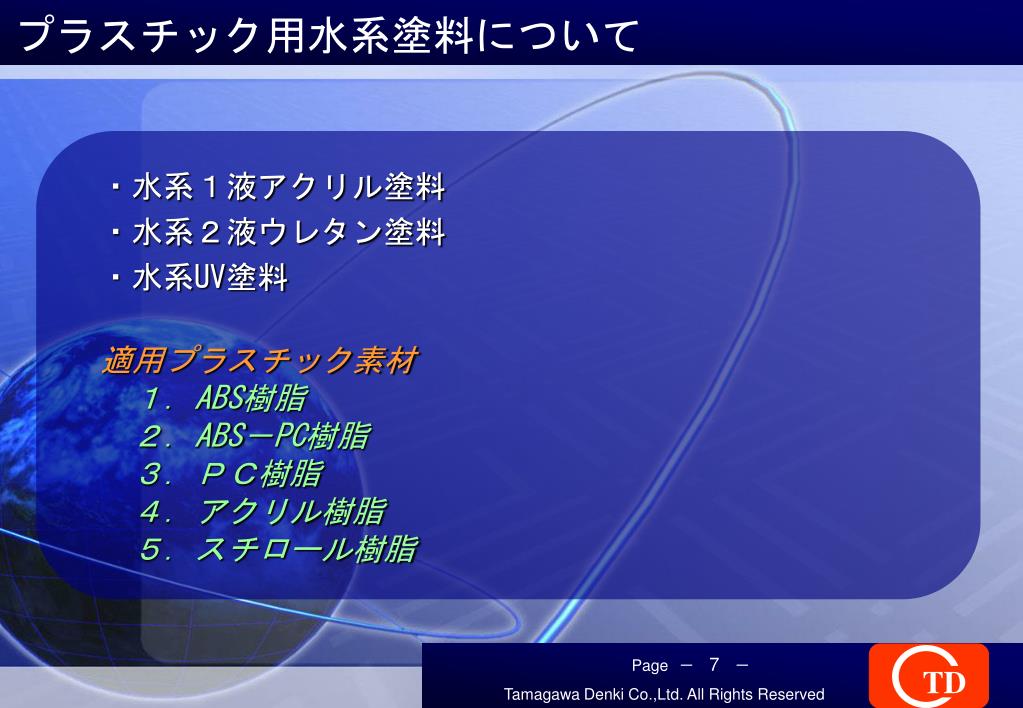

プラスチック用水系塗料について 　・水系１液アクリル塗料　・水系２液ウレタン塗料　・水系UV塗料　適用プラスチック素材　　１．ABS樹脂　　２．ABS－PC樹脂　　３．ＰＣ樹脂　　４．アクリル樹脂　　５．スチロール樹脂

水系１液アクリル塗料モデル図

水系１液アクリル塗料　試験結果 試験結果表素材：3m/m厚スチロール樹脂成形版(GP：H1＝1：1) 乾燥：60℃×20min強制乾燥、24h放置後供試

水系２液ウレタン塗料 水系ウレタン樹脂をベースにした塗料

水系２液ウレタン塗料モデル図

水系２液ウレタン塗料　試験結果 試験結果表 - 1/2 水系２液　TSA-800　シルバー

水系２液ウレタン塗料　試験結果 試験結果表 - 2/2 素材：ABS板圧膜：20μm 乾燥：80℃×30min強制乾燥、168h放置後供試

水系UVプラスチック塗料の特徴 １．水がベースの塗料であり、有機溶剤の含有量　　が少なく環境にやさしい。２．溶剤型塗料と同等の塗膜物性を有している。３．作業性に優れており、通常のスプレー塗装、　　ロボット塗装、静電塗装で良好な仕上がりが　　得られる。４．速乾性で付着性に優れている。

水系UV塗料の塗装工程 生地洗浄除電・除塵成形品水系１液アクリル塗装水系ＵＶ塗装乾燥ＵＶ乾燥

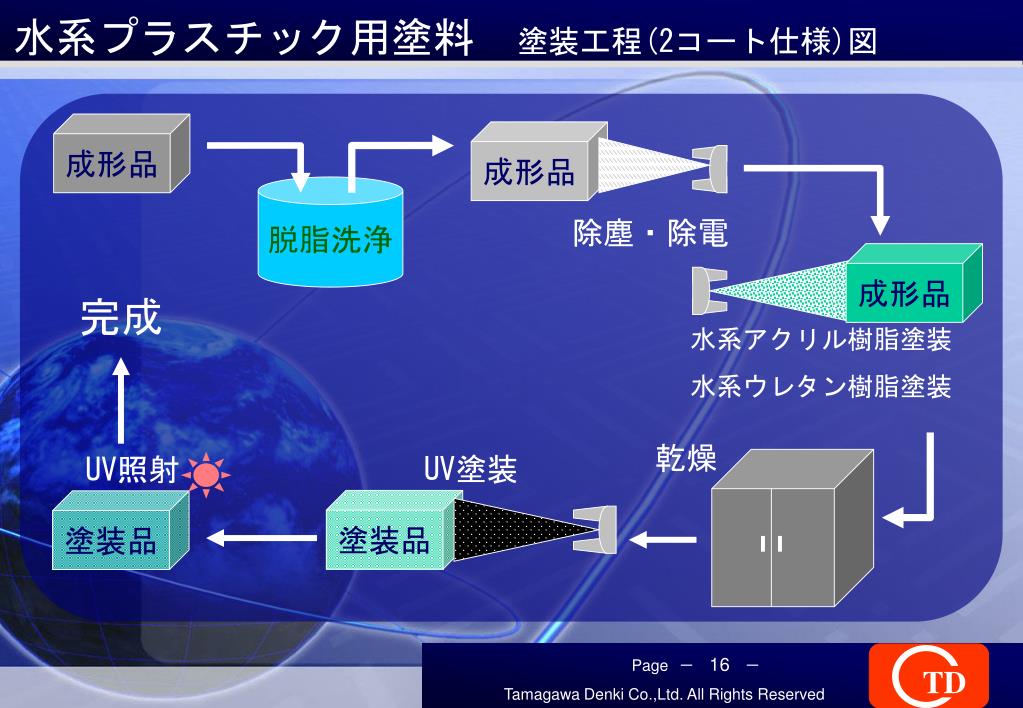

水系プラスチック用塗料　塗装工程(2コート仕様)図水系プラスチック用塗料　塗装工程(2コート仕様)図成形品成形品脱脂洗浄　除塵・除電成形品完成水系アクリル樹脂塗装水系ウレタン樹脂塗装乾燥 UV塗装 UV照射塗装品塗装品

光開始剤 ーOOC COOーーOOC COOー水系UVモデル図

水系UV塗料　試験結果 試験結果表

LCA(VOC排出量、CO2排出量)対比グラフ （ｇ）

無溶剤UV塗料 ・有機溶剤が『ゼロ』・高光沢ピアノ調塗膜が得られる・CO2が1/20に削減成形品徐電、除塵無溶剤塗装の工程無溶剤UV塗装 UV照射

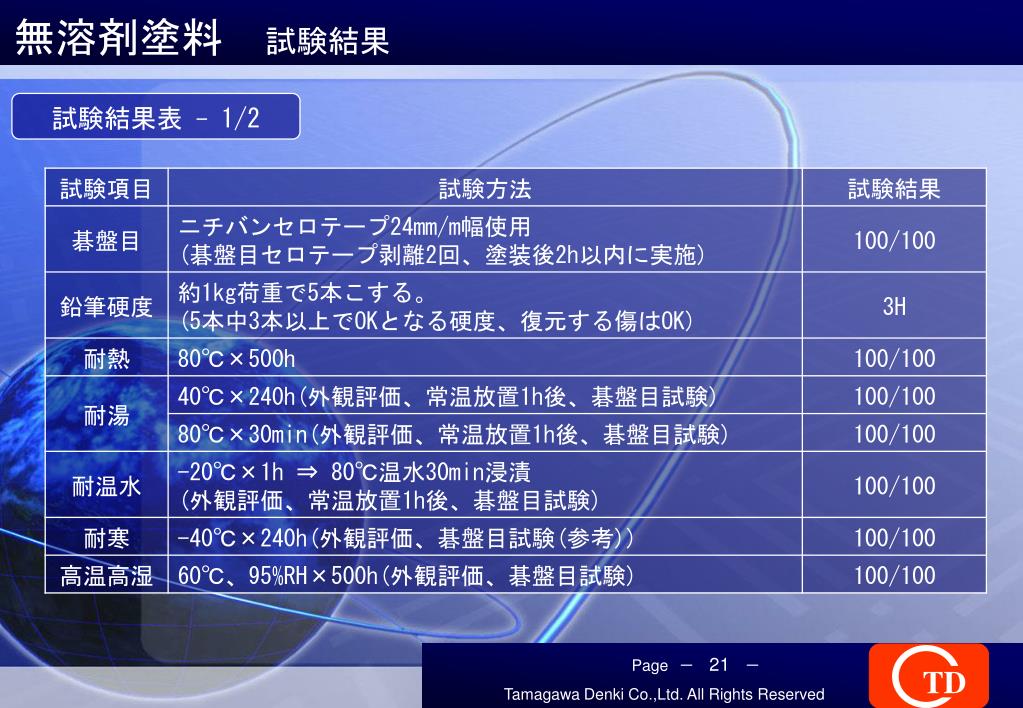

無溶剤塗料　試験結果 試験結果表 - 1/2

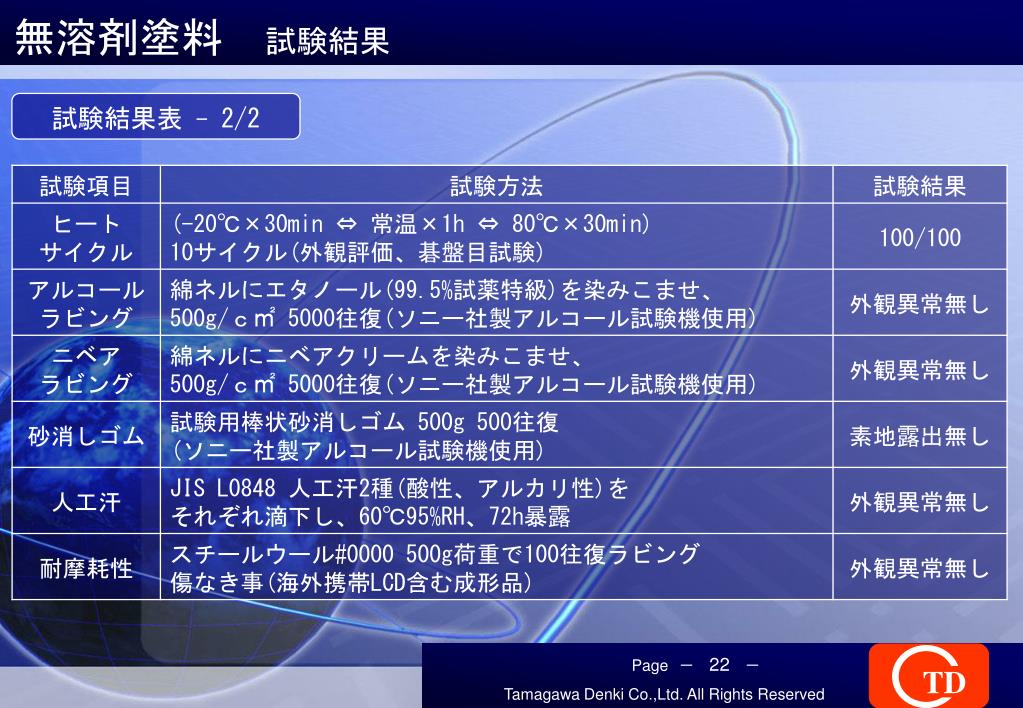

無溶剤塗料　試験結果 試験結果表 - 2/2

環境配慮型 無公害塗装についての ご提案
