  1. 永安科技大樓推動節能活動經驗談 報告人：蕭俊隆 行政院原子能委員會核能研究所 中華民國九十一年十一月二十七日

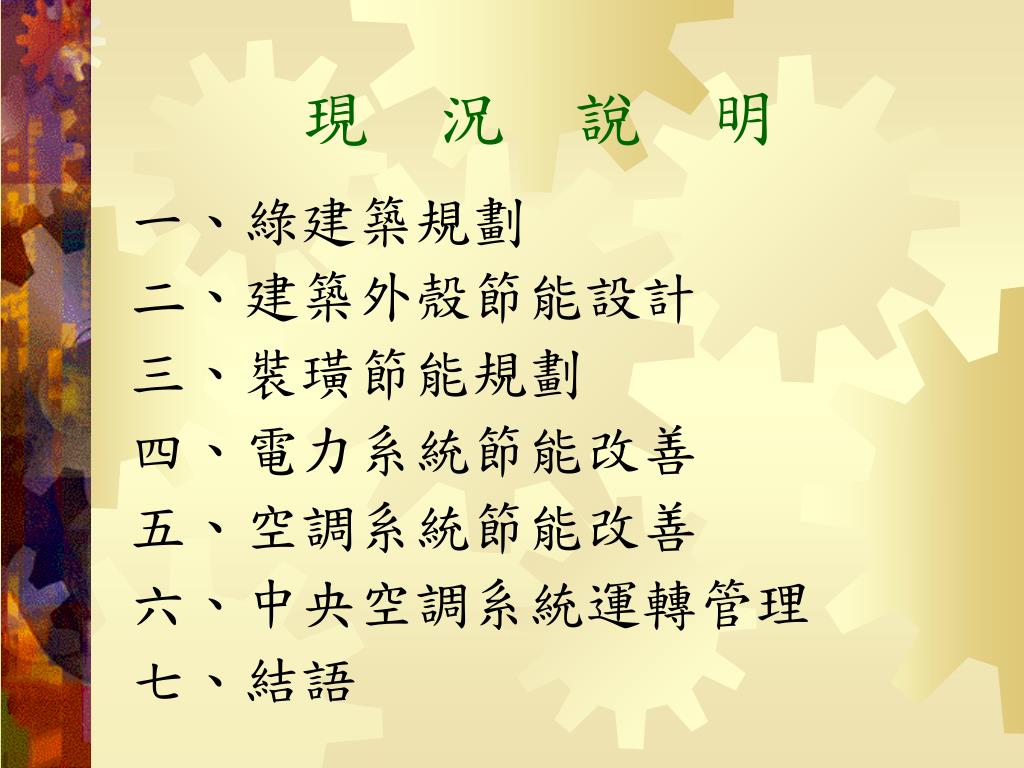

  2. 現　況　說　明 一、綠建築規劃 二、建築外殼節能設計 三、裝璜節能規劃 四、電力系統節能改善 五、空調系統節能改善 六、中央空調系統運轉管理 七、結語

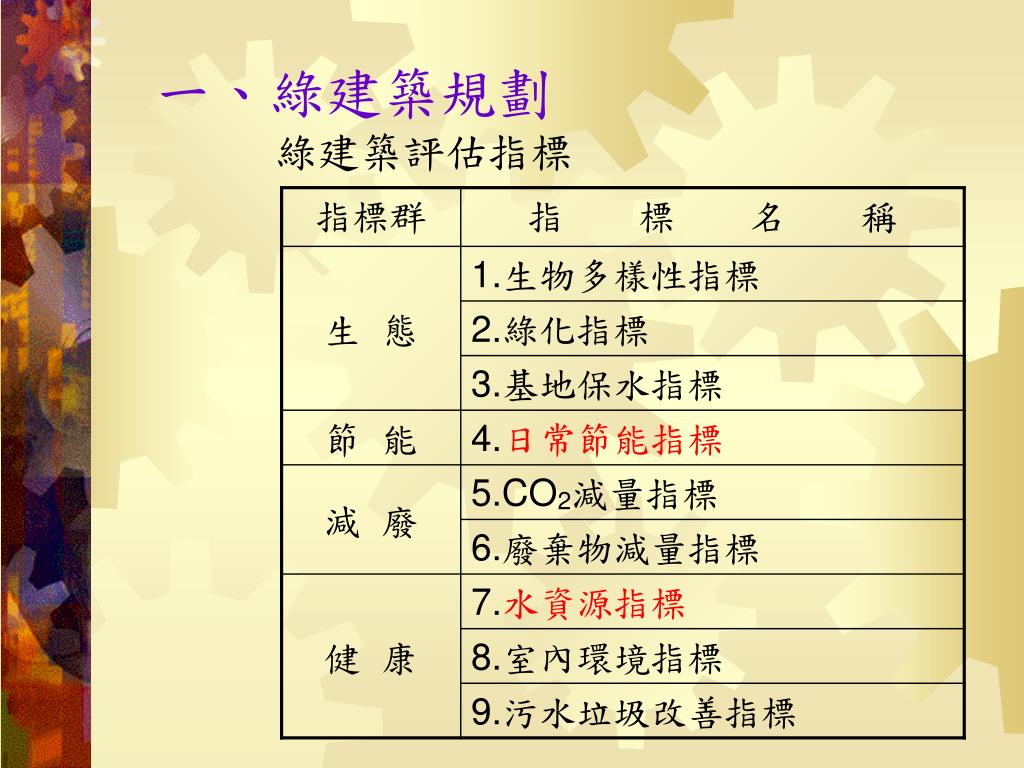

  3. 一、綠建築規劃 綠建築評估指標

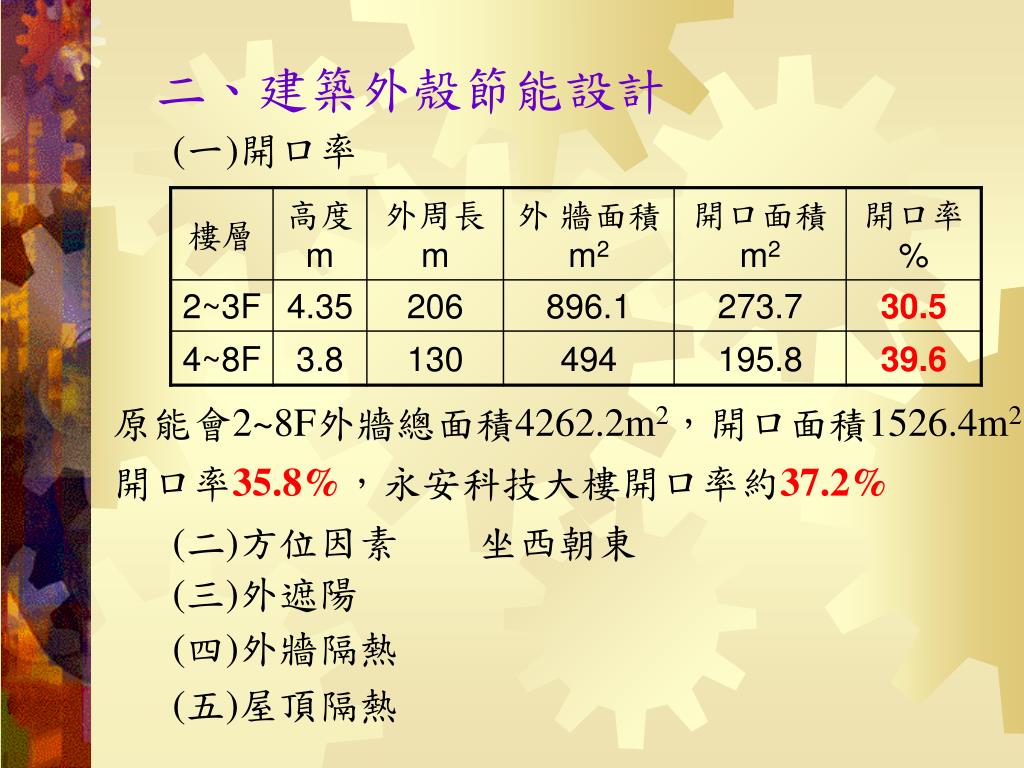

  4. 二、建築外殼節能設計 (一)開口率 原能會2~8F外牆總面積4262.2m2，開口面積1526.4m2 開口率35.8%，永安科技大樓開口率約37.2% (二)方位因素　　坐西朝東 (三)外遮陽 (四)外牆隔熱 (五)屋頂隔熱

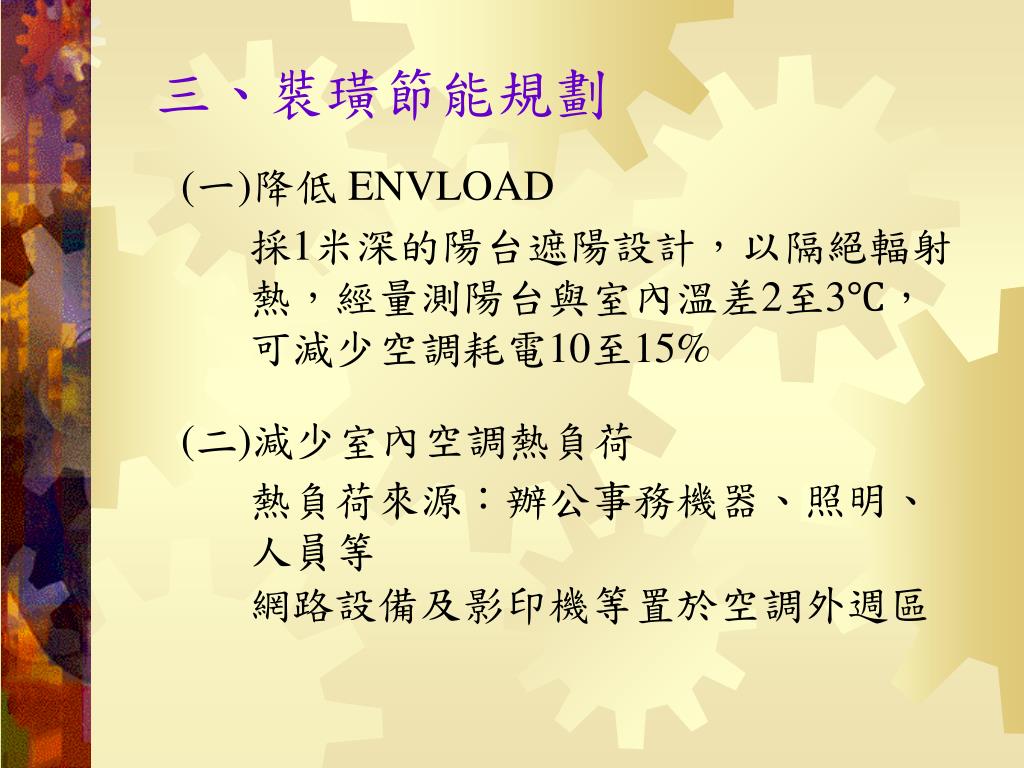

  5. 三、裝璜節能規劃 (一)降低 ENVLOAD 採1米深的陽台遮陽設計，以隔絕輻射熱，經量測陽台與室內溫差2至3℃，可減少空調耗電10至15% (二)減少室內空調熱負荷 熱負荷來源：辦公事務機器、照明、人員等 網路設備及影印機等置於空調外週區

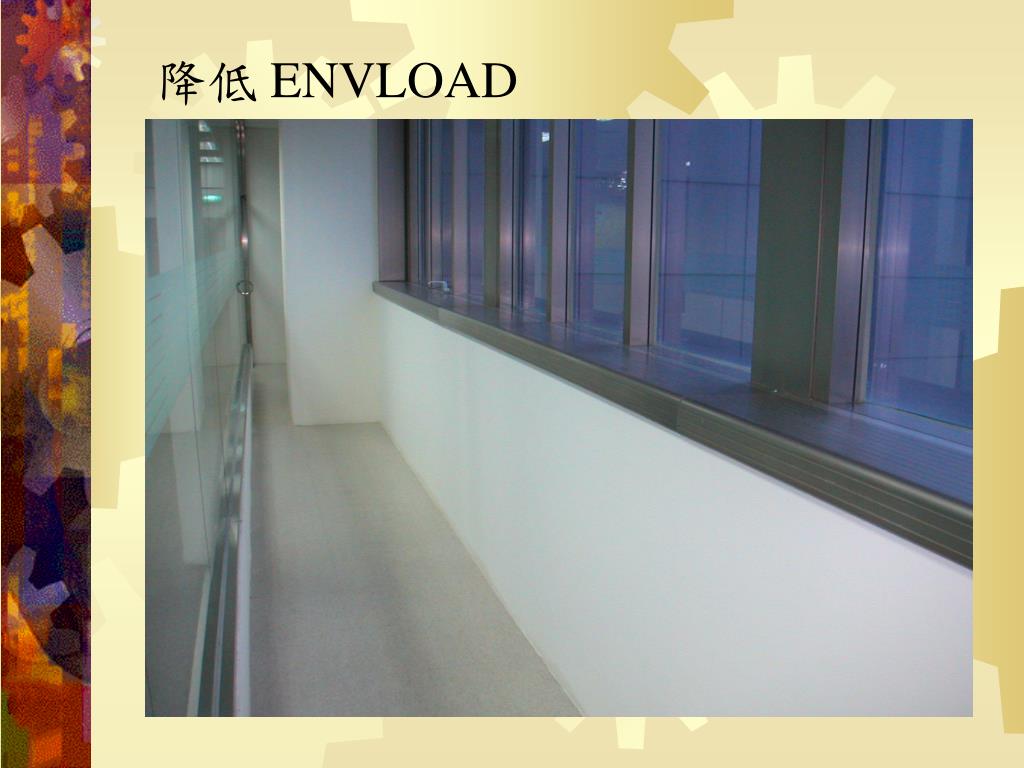

  6. 降低 ENVLOAD

  7. 減少室內空調熱負荷

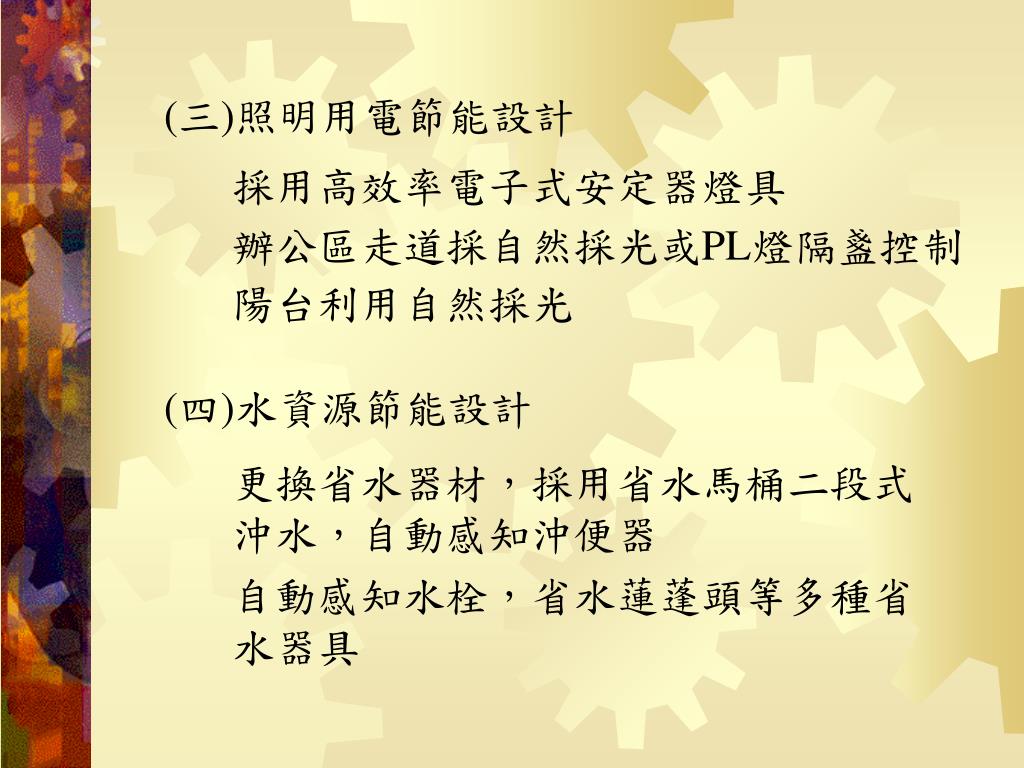

  8. (三)照明用電節能設計 採用高效率電子式安定器燈具 辦公區走道採自然採光或PL燈隔盞控制 陽台利用自然採光 (四)水資源節能設計 更換省水器材，採用省水馬桶二段式沖水，自動感知沖便器 自動感知水栓，省水蓮蓬頭等多種省水器具

  9. 照明用電節能設計

  10. 水資源節能設計

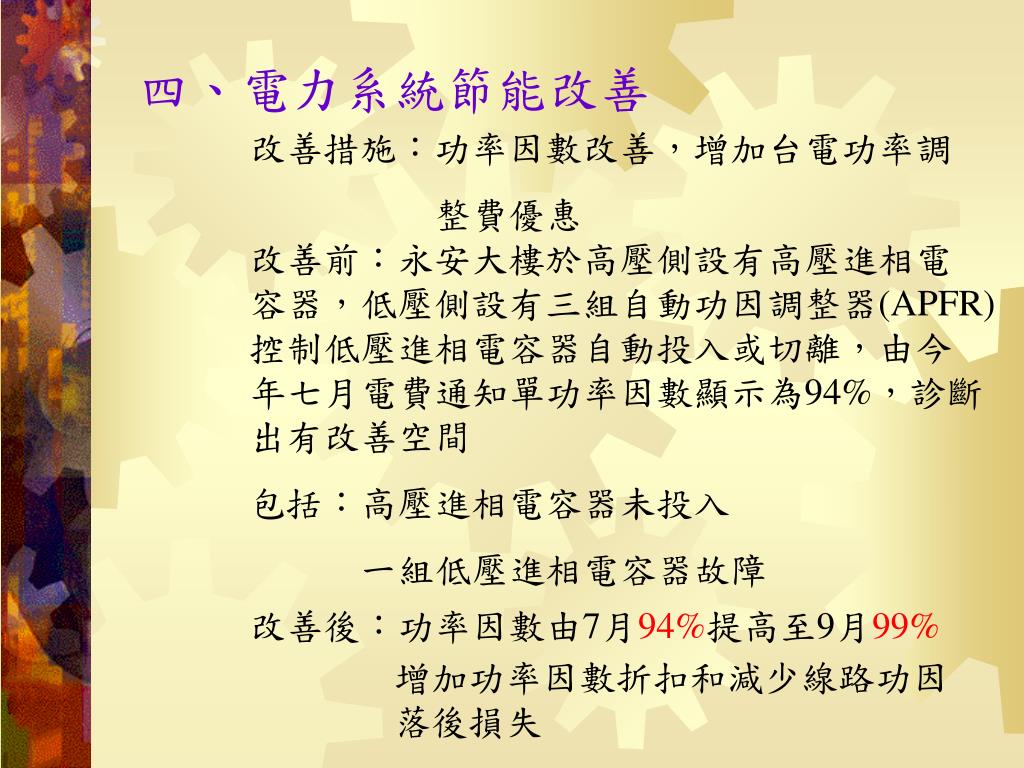

  11. 四、電力系統節能改善 改善措施：功率因數改善，增加台電功率調 整費優惠 改善前：永安大樓於高壓側設有高壓進相電容器，低壓側設有三組自動功因調整器(APFR)控制低壓進相電容器自動投入或切離，由今年七月電費通知單功率因數顯示為94%，診斷出有改善空間 包括：高壓進相電容器未投入 一組低壓進相電容器故障 改善後：功率因數由7月94%提高至9月99% 增加功率因數折扣和減少線路功因落後損失

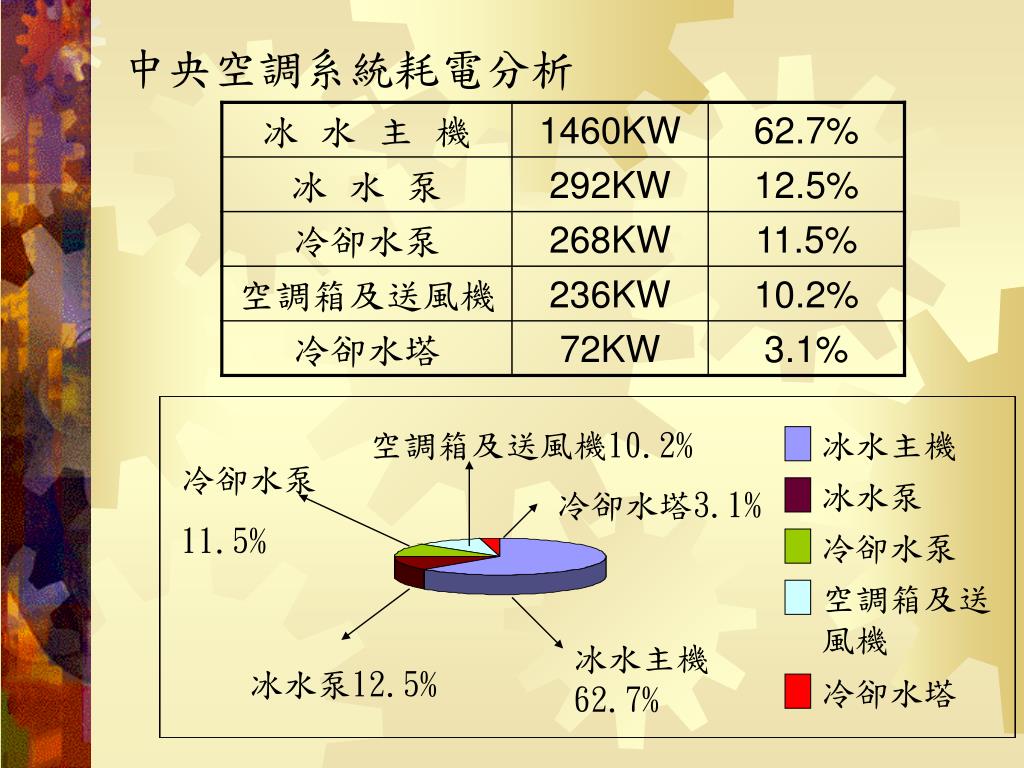

  12. 中央空調系統耗電分析 空調箱及送風機10.2% 冰水主機 冷卻水泵 11.5% 冰水泵 冷卻水塔3.1% 冷卻水泵 空調箱及送風機 冰水主機62.7% 冰水泵12.5% 冷卻水塔

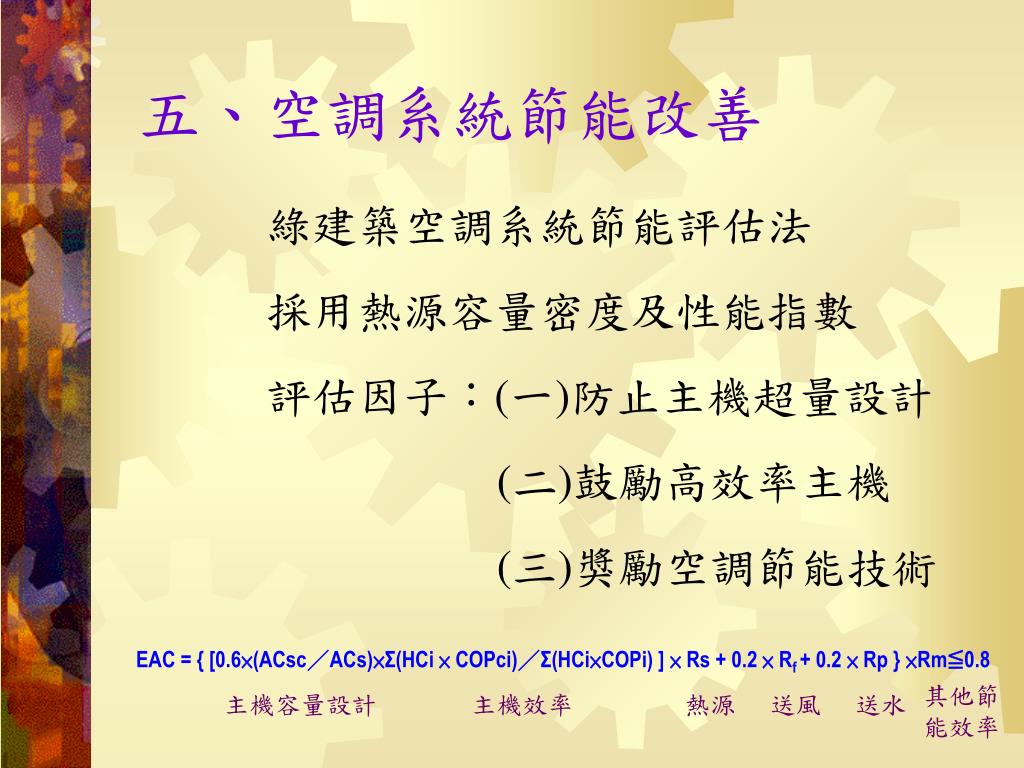

  13. 五、空調系統節能改善 綠建築空調系統節能評估法 採用熱源容量密度及性能指數 評估因子：(一)防止主機超量設計 (二)鼓勵高效率主機 (三)獎勵空調節能技術 EAC = { [0.6×(ACsc／ACs)×Σ(HCi × COPci)／Σ(HCi×COPi) ] × Rs + 0.2 × Rf + 0.2 × Rp } ×Rm≦0.8 其他節能效率 主機容量設計 主機效率 熱源 送風 送水

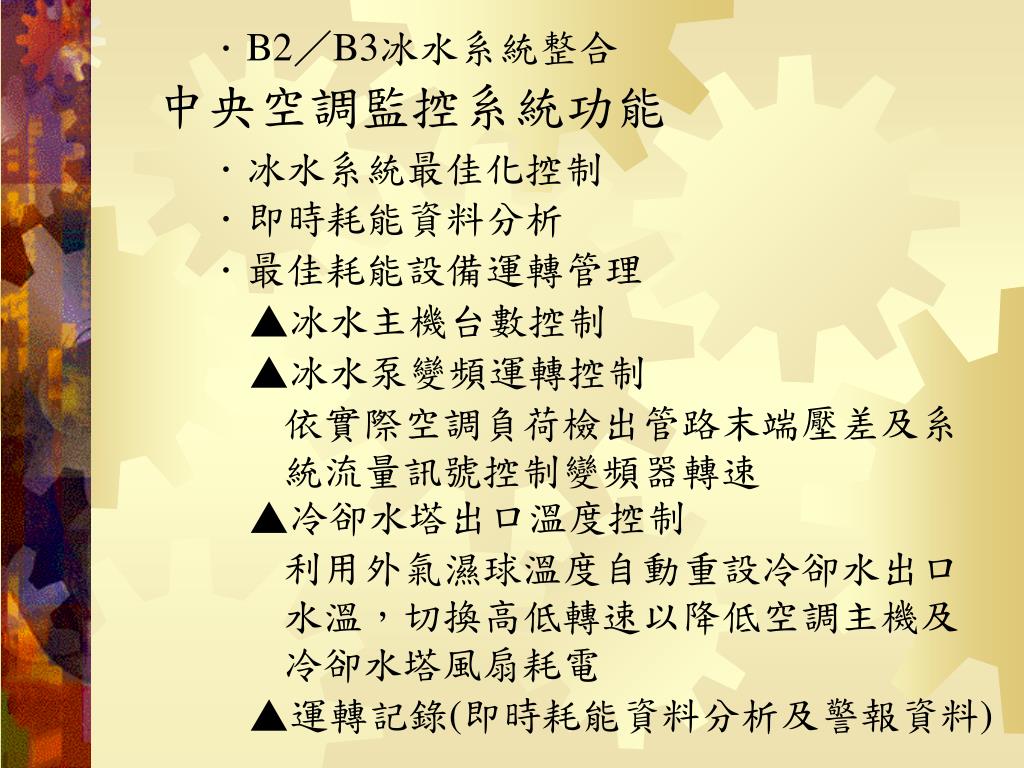

  14. ．B2／B3冰水系統整合 中央空調監控系統功能 ．冰水系統最佳化控制 ．即時耗能資料分析 ．最佳耗能設備運轉管理 ▲冰水主機台數控制 ▲冰水泵變頻運轉控制 依實際空調負荷檢出管路末端壓差及系統流量訊號控制變頻器轉速 ▲冷卻水塔出口溫度控制 利用外氣濕球溫度自動重設冷卻水出口水溫，切換高低轉速以降低空調主機及冷卻水塔風扇耗電 ▲運轉記錄(即時耗能資料分析及警報資料)

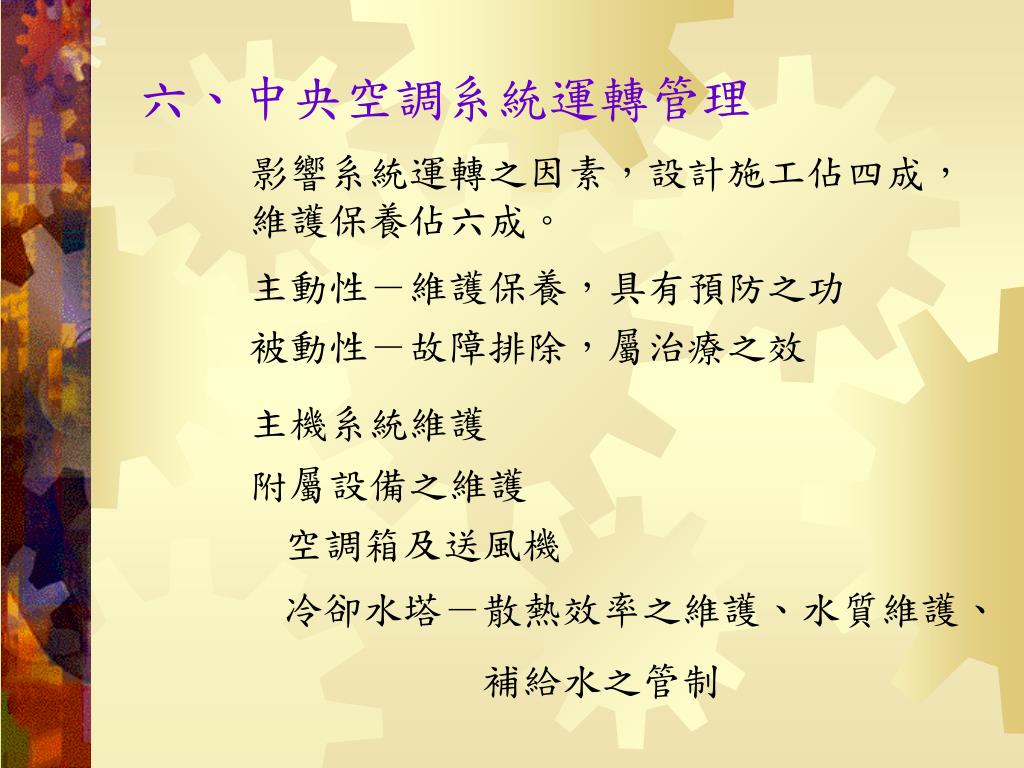

  15. 六、中央空調系統運轉管理 影響系統運轉之因素，設計施工佔四成，維護保養佔六成。 主動性－維護保養，具有預防之功 被動性－故障排除，屬治療之效 主機系統維護 附屬設備之維護 空調箱及送風機 冷卻水塔－散熱效率之維護、水質維護、 　　　　　補給水之管制

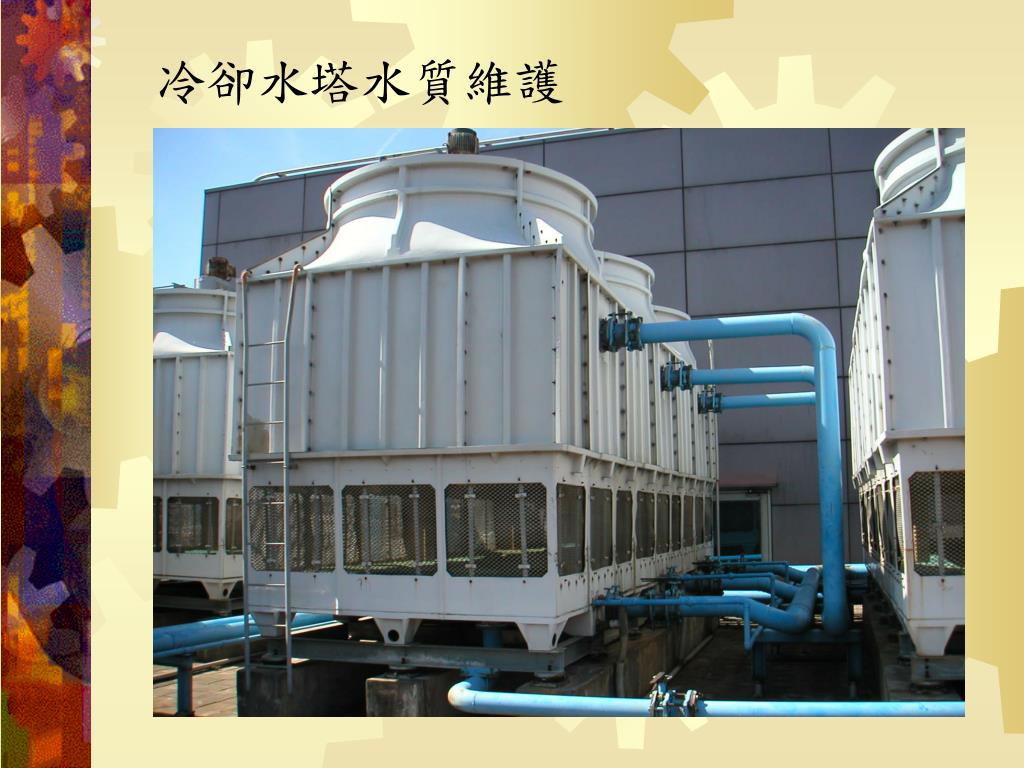

  16. 冷卻水塔水質維護

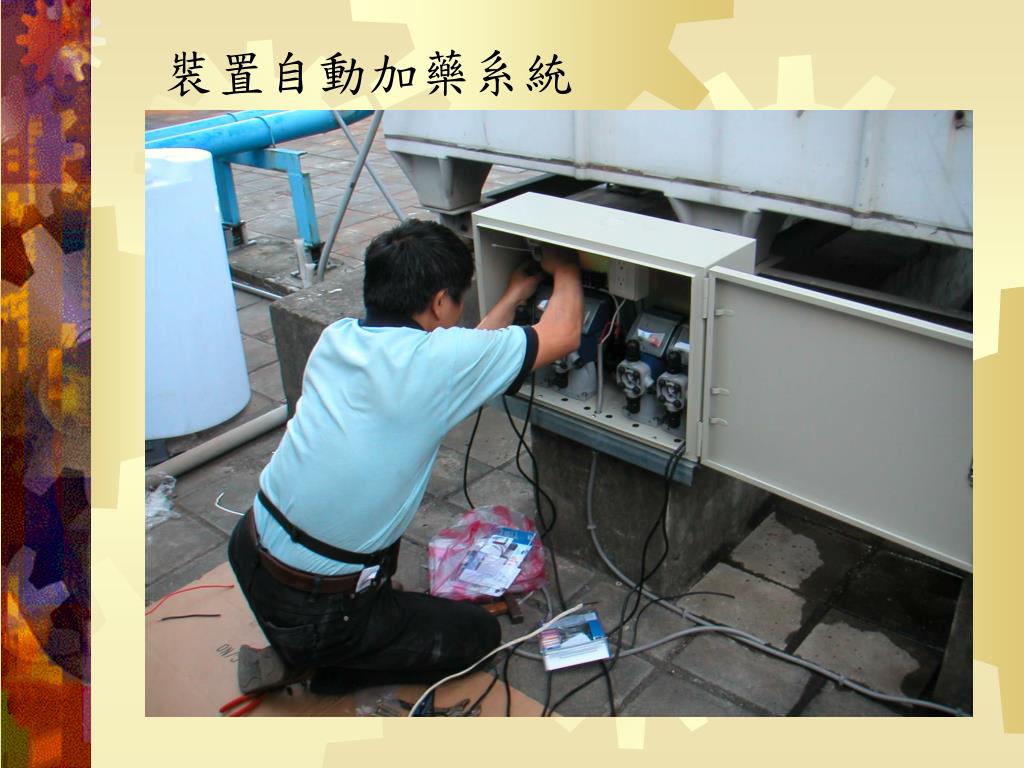

  17. 裝置自動加藥系統

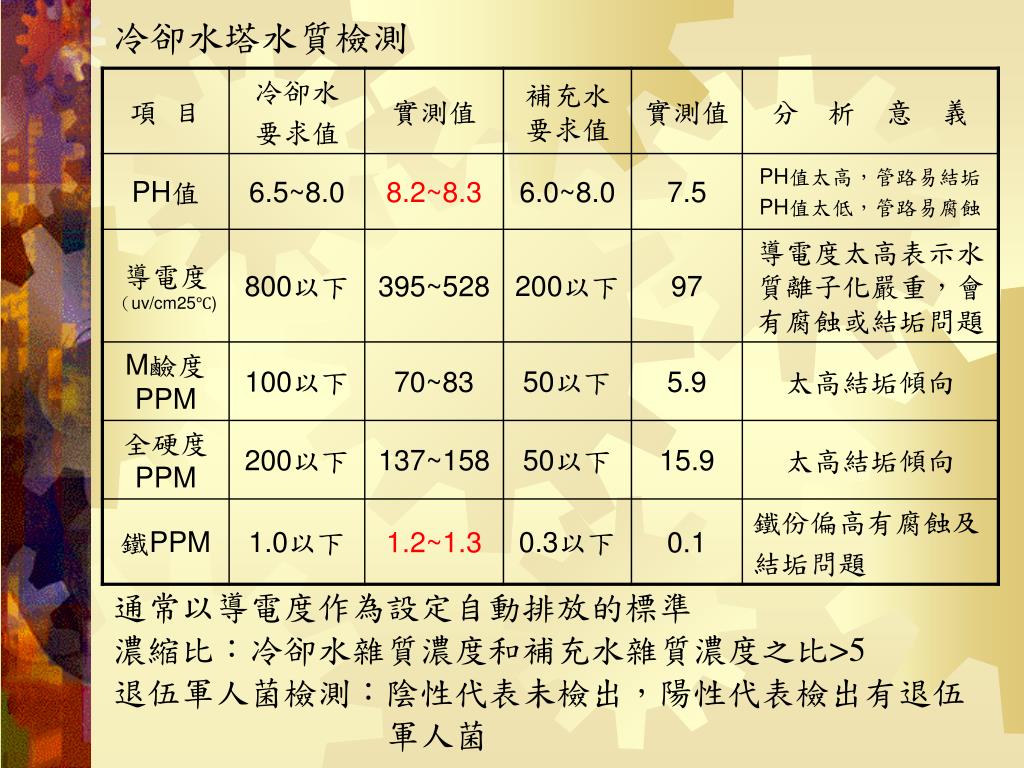

  18. 冷卻水塔水質檢測 通常以導電度作為設定自動排放的標準 濃縮比：冷卻水雜質濃度和補充水雜質濃度之比>5 退伍軍人菌檢測：陰性代表未檢出，陽性代表檢出有退伍 軍人菌

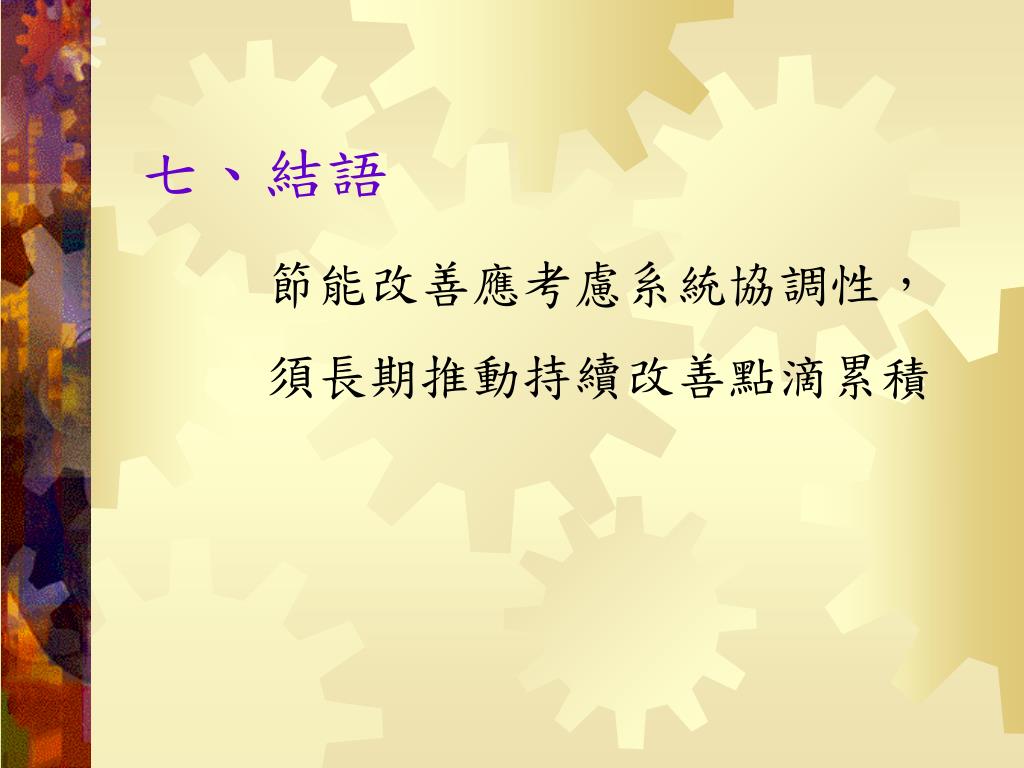

  19. 七、結語 節能改善應考慮系統協調性， 須長期推動持續改善點滴累積

  20. 報 告 完 畢 謝謝指教!
